Счётчик газа мембранного типа – BK G10 и BK G10T

Газовый счётчик BK G10 относится к категории диафрагменных счётчиков. От других приборов такого плана он отличается повышенной пропускной способностью, что позволяет устанавливать его на различных предприятиях жилищно-коммунальной сферы.

Устройство счётчика

Это мембранный(диафрагменный) счётчик.

Как и всё остальные счётчики этого типа, прибор состоит из двух основных элементов:

• измерительный механизм,
• счётное устройство.

Всё эти компоненты помещены в прочный и долговечный газонепроницаемый корпус. Последний состоит из двух частей, который между собой соединены зажимаемым поясом и загерметизированы с помощью термостойкого материала.

Принцип работы этого типа приборов таков.Упомянутый механизм оснащён мембранами, их приводит в движение газ, который проходит через специальные камеры. Обратно-поступательное движение мембран распределительной системой преобразуется во вращательное движение механического барабана – он является частью счётного устройства. Счётчик выпускается в двух конструкционных решениях – правый или левый варианты подключения.

Технические характеристики

График потери давления BK G6, BK G10, BK G16 и BK G25

Срок службы

Производитель даёт гарантию на 24 месяца с момента ввода прибора в эксплуатацию, при условии, что будут соблюдаться все технические нормы по монтажу прибора и не будет выявлено механических повреждений. Однако срок службы счётчика составляет более 20-ти лет.

Межповерочный интервал

Межповерочный интервал составляет 10 лет. После окончания этого периода производится поверка – это делает соответствующая организация, руководствуясь ГОСТом 8.324.

Стоимость счётчика

Цена прибора составляет от 16 тысяч рублей.

Разновидности счётчика BK G10

Счётчик BK G10 выпускается также в модификации BK G10T с термокомпенсатором. Основные характеристики приборов не отличаются друг от друга, но модификация выпускается с температурной компенсацией, что обеспечивает большую точность учёта. Это выгодно при больших объёмах потребляемого газа.

Рекомендуем:  Счётчик газа Агат G16 — преимущества и описание

Как снять показания

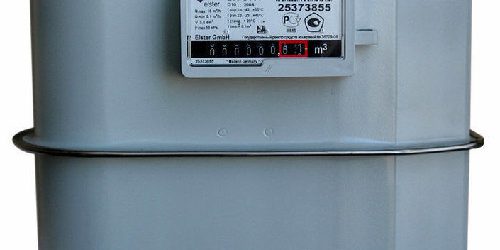

Этот газовый счётчик обладает важной особенностью – в нём предусмотрена дистанционная передача информации, но это другая модификация счётчика. Это осуществляется либо с помощью датчика импульсов, который подключается к прибору(TS220), либо системного решения (AMR – автоматическое считывание данных).

• Белый прямоугольник: цифры по которым ведётся учёт, их и необходимо записывать в квитанции;
• Красный прямоугольник: как нужны только для учёты доль куба и для того чтобы показывать исправность работы самого квантометра.

Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.

Сумму, которую придется заплатить: сумма оплаты = всего кубов * на расценку газа за куб.

Можно ли сэкономить

Многих владельцев интересует, как скрутить этот счётчик. Хотя это устройство относится к приборам мембранного типа, для которых используется остановка магнитом, с этой моделью способ не срабатывает. Остаётся только один вариант – экономный расход газа.

Установка счётчика

Установка счётчика производится исключительно организациями, получившими соответствующую лицензию Ростехнадзора. Самостоятельно владелец проводить такие работы не может.

Габаритные и присоединительные размеры BK G6, BK G10, BK G16 и BK G25

Перед началом монтажа газопровод очищают от загрязнений. Если счётчик планируют установить на открытом воздухе, предусматривают монтаж защитной конструкции. Хотя прибор заключён в прочный корпус, он нуждается в защите от прямых солнечных лучей, от осадков и песка. Счётчик нельзя устанавливать над открытым пламенем. Запрещено монтировать его так, чтобы дно соприкасалось с полом. Дополнительная установка фильтров не нужна.

Габаритные размеры и расстояния размещения счётчика от плиты

Устанавливают прибор только после окончания сварочных работ. Конкретный вариант монтажа зависит от типа счётчика (правый или левый). В любом случае направление газового потока указывают на корпусе с помощью стрелки.

Счётчик BK G10 и BK G10T – устройство мембранного (диафрагменного) типа, предназначенное для определения количества потреблённых кубов неагрессивных и неоднородных по структуре газовых смесей – природного, пропана, инертных, паров сжиженных и пр. Аппарат может применяться в коммунальной и промышленной сфере, на других объектах, если показатели расхода топлива не превышают 10 кубов в час.

Вид счётчика – BK G10

Устройство и принцип работы

В конструкции аппарата использован традиционный принцип работы, позволяющий учитывать прошедший через газомер объём за счёт определения количества заполнений мерных объёмов. Движение на измерительный механизм передаётся от диафрагм, через систему кривошипов и муфту, на ролик наименьшего разряда.

Конструкция счётчика BK G10

В корпусе, выполненном из двух половин (верхней и нижней), герметично соединённых между собой механическим способом размещаются следующие узлы:

• измерительный двухкамерный модуль с мембранами и распределительной системой с шиберными золотниками;
• кривошипный механизм;
• счётное роликовое устройство, отображающее показатели расхода;
• корректор механического принципа действия, учитывающий влияние температуры газа на учётные данные – для модели, обозначенной дополнительно буквой Т в маркировке.

Также изделие снабжено импульсным выходом для подключения дополнительного модуля, позволяющего передавать данные удалённо на централизованную систему контроля.

Технические характеристики

Наименование параметров	Величина
Циклический объем, дм³	6
Давление газа рабочее, кПа	100
Максимально допустимое давление внутри корпуса, кПа	200
Потеря давления, Па	не более 300
Расход, м³/ч:
Порог чувствительности, м³/ч	0,01
Емкость счетного механизма, м³	9999999
Цена деления младшего разряда, л	2,0
Параметры датчика импульсов:
Температура рабочей среды, °С	-25… +40
Температура окружающей среды, °С	-40… +55
Нормативный срок службы, лет	24
Межповерочный интервал, лет	10
Цена, рос. руб.	от 19800

Графики потери давленияГабаритный и присоединительные размеры BK G10Габаритный и присоединительные размеры BK G10T

Документация прибора

Паспорт BK G10 и BK G10Т: Смотреть

Описание: Смотреть

Сертификат: Смотреть

Разрешение: Смотреть

Свидетельство СИ: Смотреть

Установка (пояснения изготовителя): Смотреть

Комплектация счётчика при покупке

Комплектация счётчика BK G10 при покупке

Гарантия на прибор

Изготовитель гарантирует, что в течение 2-х лет счётчик отработает без сбоев, в противном случае изделие принимается на бесплатный ремонт в специализированные сервисные центры компании. Гарантия назначается в пределах 27 месяцев от даты поверки на заводе, если продукция какое-то время хранилась на складе, до начала эксплуатации.

Обязательное условие принятия изделия на гарантийный ремонт – сохранность заводских пломб и отсутствие следов, свидетельствующих о нарушении паспортных требований в отношении хранения, перевозки, установки и эксплуатации газомера.

Преимущества прибора

Модель отличается присутствием следующих преимуществ:

• простоты устройства, надёжности и долговечности в эксплуатации;
• высокой чувствительности при слабом напоре газа;
• продолжительного межповерочного интервала;
• низкой погрешности учёта данных;
• современного дизайна с надёжной защитой стального корпуса от коррозионного износа;
• надёжной защиты от постороннего вмешательства – фиксатора, предотвращающего обратный ход механизма, и импульсного выхода, позволяющего подключить датчик с модемом, для удалённого контроля показателей;
• биметаллического термокорректора, учитывающего отклонения температуры газа от отметки 20 градусов для точности показаний расхода (для отдельного исполнения).

Разновидности счётчика

Изделие представлено следующими исполнениями:

• с правым и левым расположением впускного штуцера;
• с одним или двумя патрубками – отдельно производятся модели с совмещённым штуцером для входа и выхода;
• корректирующие показатели расхода по механическому принципу – BK G10T.

Снятие показаний

Показания снимаются в следующем порядке:

1. Считывается значение целого числа (на фото – синяя рамка), не учитывая дробную часть.
2. От полученного значения отнимается результат прошлого замера, с последующим умножением на тариф.

Снятие показаний со счётчика BK G10 и BK G10T

Можно ли сэкономить

Потребитель сэкономит расходные показатели газа при использовании данной модели газомера при соблюдении следующих требований:

• монтаже и обеспечении условий эксплуатации, соответствующих паспортным;
• приобретении исполнения, подходящего по техническим характеристикам к предполагаемым условиям работы;
• исключении утечек газа в местах подсоединения;
• бережном отношении к энергоресурсом и использовании современных приборов, потребляющих газовое топливо.

Оплата по фактически потреблённому объёму газа значительно дешевле, нежели по установленным нормативам.

Установка счётчика

Для монтажа устройства привлекаются лицензированные организации компанией, поставляющей газ потребителю.

Сумма расходов на установку газомера колеблется в пределах от 4 до 6 тысяч рублей (исключая сварочные работы и цену счётчика), в зависимости от особенностей расценок к отдельно взятым регионам.

На установку газомера предварительно составляется проект, учитывающий особенности расположения газовых приборов для конкретного объекта и требования руководства по эксплуатации и паспорта счётчика, разработанные изготовителем.

Размеры и стандарты установки счётчиков от плиты

По итогам монтажа и подключения в соответствующей графе паспорта производится отметка с точным указанием даты ввода в эксплуатацию, росписью ответственного лица, заверенной печатью организации.

Дополнительно применяется

Пункт учета и редуцирования газа ПУРДГ- 6..25

Система телеметрии для бытового сектора

—>

Назначение

Счётчики газа предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.



Основные характеристики

• Диапазон рабочих расходов:

ВК-G6 0,06 — 10 м³/ч;

ВК-G10 0,10 — 16 м³/ч;

ВК-G16 0,16 — 25 м³/ч;

ВК-G25 0,25 — 40 м³/ч.

• Погрешность измерения:

в диапазоне расходов: Q _мин. ≤ Q < 0,1Q _ном. ± 3 %;

в диапазоне расходов: 0,1Q _ном. ≤ Q ≤ Q _макс. ± 1,5 %.

• Циклический объём измерительных камер:

ВК-G6 — V 2 дм³;

ВК-G10, ВК-G16 — V6 дм³;

ВК-G25 — V12 дм³.

• Порог чувствительности:

ВК-G6 — 0,008 м³/ч;

ВК-G10, ВК-G16, ВК-G25 — 0,01 м³/ч.

• Рабочее давление:

50 кПа

• Диапазоны температуры:

Рабочей среды от −25°C до +40°C;

Окружающей среды от −40°C до +55°C.

• Межповерочный интервал — 10 лет

Средний срок службы — не менее 24 лет

Отличительные особенности

• Компактность конструкции и современный дизайн
• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Длительный срок службы и высокая надёжность

—>

Комплекс для измерения количества газа СГ-ТК
