Полимерпесчаные колодцы: устройство, достоинства и недостатки, правила монтажа

Содержание статьи:

Для доступа к подземным коммуникациям через смотровые колодцы используют различные виды люков. Внешне они мало отличаются друг от друга, хотя преследуют одну цель – защитить прохожих от падения в канализацию. Чтобы понять, какие изделия следует устанавливать, нужно разобраться в материалах и способах закрытия, а также размерах и формах запорных конструкций.

Область применения канализационных люков

Смотровые колодцы для канализации

Крышка канализационного люка выполняет двойную функцию – защищает людей от падения в подземные лабиринты канализации, а также предотвращает засорение шахты мусором и посторонними предметами.

Применяются изделия везде, где необходимо закрыть доступ к смотровым колодцам:

• ливневая канализация;
• бытовые сточные воды;
• электрический кабель;
• телефонная линия;
• газовые трубы;
• теплотрасса;
• водопровод.

В зависимости от предполагаемой нагрузки выбирается материал и способ открытия. На частных территориях устанавливают более простые в применении замки, так как вероятность, что устройство снимут – невелика. На собственном участке можно установить менее прочную конструкцию канализационного люка, так как потенциальная нагрузка на него будет небольшая.

На проезжей части нужны прочные изделия, например, из чугуна, который выдерживает постоянную нагрузку в виде проезжающих автомобилей.

Устройство колодцев

Канализационный люк представляет собой изделие, состоящее из корпуса и крышки. Оба выполнены из одного материала.

Производят запирающиеся и незапирающиеся конструкции. Первые устанавливают там, где есть доступ к различному дорогостоящему оборудованию внутри шахты и велика вероятность умышленного повреждения или хищения.

По форме колодцы могут быть круглые, прямоугольные или квадратные. В большинстве случаев применяют круглые канализационные люки, так как они наиболее практичны и экономичны.

В крышке имеется отверстие. Оно служит для открывания специальными крюками или для контроля, например, утечки газа в газопроводе.

Сама крышка делается немного выпуклой, чтобы в ней не скапливалась вода и в зимнее время не замерзала. Рельефность необходима, чтобы колеса автомобилей или прохожие не скользили по металлу.

Существует специальная маркировка для определения коммуникаций, к которым она ведет:

• ТС – теплотрасса;
• Т –  телефонный кабель, разновидности – ГТС и МТС;
• МГ – трубы магистрального газопровода;
• ГС – газовая сеть;
• ПГ или Г – пожарный гидрант;
• К – бытовые стоки (канализация);
• В – водопровод;
• Д – дренаж или дождевая канализация.

Маркируют люки сверху буквами или рисунками. К примеру, доступ к электрическому кабелю может обозначаться в виде молнии.

Размеры люков и диаметры крышек

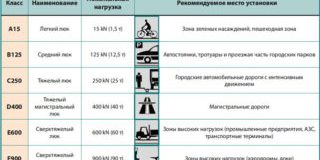

Канализационные люки различают по классу нагрузок:

• Для пешеходных зон частной территории подходят легкие малогабаритные люки. Маркировка по ЕН-124 – ЛМ (А15). Нагрузка не менее 15 килоньютон (1 тонна = 10 килоньютонам). Вес изделия 45 кг.
• В пешеходных зонах общественных мест устанавливают легкие, но более массивные изделия весом до 60 кг. Номинальная нагрузка также равняется 15 кН. Маркировка – А15 Л.
• Средний люк имеет запас прочности до 125 кН и весит 95 кг. Рекомендуется для парковок, тротуаров, парковых территорий. Маркировка С (В125).
• Тяжелые канализационные люки применяются на трассах с интенсивным потоком легкового транспорта. Вес люка 120 кг, а номинальная нагрузка – 250 кН. Обозначение – Т (С250).
• Тяжелые магистральные люки выдерживают нагрузку в 400 кН, имея массу в 140 кг. Применяются на автомагистралях междугородного сообщения, где кроме легковых автомобилей курсируют грузовые фуры и автобусы. Маркировка ТМ (D400).
• Сверхтяжелые канализационные люки применяют при строительстве аэродромов и доков, где вес транспорта превышает 100 – 200 тонн. Нагрузки свыше 600 кН при весе изделия 155 кг. Маркировка – СТ (Е600).

В конструкциях тяжелых и сверхтяжелых изделий исключены элементы, которые вызывают концентрацию нагрузки в одной точке и провоцируют излом металла. Изготавливают такие люки на станках с числовым программным обеспечением, что обеспечивает плотное прилегание крышки к корпусу, исключая неравномерность нагрузок при наезде.

Размеры корпуса и крышек тем больше, чем больше нагрузки способно выдержать изделие.

Название	Корпус – размеры в мм (диаметр канализационного люка/высота)	Крышка – размеры в мм (диаметр/высота)
Легкие малогабаритные меньше 1 т	720/60	600/25
Легкие меньше 2 т	750/90	690/55
Легкие меньше 5 т	750/90	690/55
Средние меньше 5 т	750/100	690/50
Тяжелые меньше 25 т	800/110	700/70
Квадратные меньше 2 т	640/640	600/600

Данные размеры относятся к стандартным чугунным конструкциям. Хотя промышленность выпускает люки разных размеров. Можно найти очень маленький – диаметром 38 см – чугунный, и полимерный размером 1 м.

Замки крышек

Крышка люка с крабовым замком

Замки предназначены для предотвращения несанкционированного проникновения в систему и кражи дорогостоящего оборудования или кабеля, который обычно изготавливают из цветных металлов. Такие отходы перепродают в пункты приема металлолома.

Замки предотвращают сдвиг крышки, которая при постоянной нагрузке может разрушиться. На автостраде это приводит к аварии, так как колесо автомобиля попадает в люк и подвеска ломается.

В пешеходных зонах обычно ставят две крышки – запорную и защитную. Запорная крышка располагается ниже и имеет замок с секретом, который выполняется в четырех вариантах:

• Распорный механизм.
• Крабовый (или лучевой).
• Корпус и крышка соединяются с помощью резьбы.
• Замок в виде флажка между корпусом и крышкой.

Самыми надежными считаются распорный и крабовый механизмы замка.

Разновидности по материалу изготовления

Канализационные люки изготавливают из следующих материалов:

• чугун серый;
• высокопрочный чугун, который по номинальной нагрузке в 4 – 5 раз выше серого;
• полимерпесчаная смесь;
• пластик;
• композиты;
• прочная резина;
• железобетон или бетон.

Каждый материал имеет свои преимущества и недостатки.

Чугунные изделия

Чугунное колодезное перекрытие

Серый чугун – это сплав железа с углеродом. Характеризуется малой усадкой, то есть не сжимается и не расширяется под действием температур. Широко применяется в промышленности, так как стоимость его производства относительно невелика, а по характеристикам не уступает более дорогим сплавам и металлам.

Преимущества при эксплуатации чугунных люков:

• долговечность;
• выдерживание больших нагрузок;
• устойчивость к резким перепадам температур.

Недостатком является большой вес изделий, а также возможность появления искры, что в некоторых сферах недопустимо. Например – при установке на газовой магистрали может произойти взрыв. Чугунные изделия часто становятся объектами хищения, поэтому требуется дополнительная защита от вскрытия замков.

Высокопрочный чугун отличается наличием в сплаве графита. Его используют в местах, где происходит интенсивное движение и номинальные нагрузки превышают 250 кН.

Пластиковые люки

Полимерная крышка для канализационного колодца

Одним из преимуществ пластиковых канализационных люков является их низкая стоимость, так как они могут изготавливаться из вторичного сырья. С каждым годом промышленность предлагает все более прочные модели, которые не уступают металлическим.

Пластику можно придать любой цвет, добавив пигмент на этапе плавления. Особенно популярны пластиковые модели в частных септиках и ливневых канализациях. Устанавливают полимерные люки в пешеходных зонах без опасения, что они могут быть похищены – пластик не представляет ценности для грабителей.

Синтетические материалы не подвержены воздействию температур и не выгорают под действием ультрафиолета. Внешний вид участка сохранится длительное время. Если не превышать нагрузки, то пластик прослужит долго.

Единственный недостаток – такие материалы не подходят для автомагистралей с большим движением, так как быстро разрушаются.

Полимерпесчаная смесь

Полимерпесчаное перекрытие

Представляет собой сочетание песка – 70% и пластиковых отходов – 30%. Качество готовой смеси зависит от чистоты сырья – отсутствия в ней технических масел. После измельчения и плавления компонентов из смеси можно отлить изделие любой формы. После застывания приобретает следующие характеристики:

• не подвержена воздействию агрессивных жидкостей, поэтому может использоваться в колодцах с бытовыми и промышленными отходами;
• устойчива к низким и высоким температурам;
• мало весит;
• не вызывает искру, поэтому изделие безопасно.

Люки не представляют материальной ценности по сравнению с чугуном или железом.

Из-за непрочного компонента в составе – песка – канализационные люки из полимерпесчаных смесей не выдерживают больших нагрузок. Они применяются в частных септиках, зеленых и пешеходных зонах.

Люки из композитного материала

Композитный люк канализации

Пользуется популярностью композитный материал премикс. Производство основано на применении наноматериалов, которые позволяют хорошо смешивать компоненты в составе композита.

Премикс содержит:

• стекловолокно;
• кальцит;
• полиэфирные смолы;
• другие добавки.

Материал получают методом нагревания до 100 градусов, после чего отливают из него изделия нужной формы. Люки из композита выдерживают нагрузки до 40 тонн, имеют легкий вес и отличные показатели долговечности. Не представляют ценности для грабителей, поэтому служат дольше.

Цена композитного канализационного люка достаточно высокая – это единственный недостаток.

Резиновые канализационные люки

Резиновый канализационный люк

Чугунные конструкции вполне можно заменить высокопрочной армированной резиной. Такой материал не ржавеет, не трескается. Специально подготовленная резина устойчива к высоким и низким температурам, агрессивным жидкостям.

Резиновые крышки применяются в различных системах – пожаротушения, водоснабжения и водоотведения в частном и промышленном секторах. Грабители их не трогают, поэтому в общественных местах такие модели ставить безопасно.

Для качественной установки необходимо подготовить основание – залить его бетоном. Крышка монтируется на один уровень с асфальтом или грунтом.

Бетон и железобетон

Железобетонное перекрытие для колодца

Для изготовления бетонных и железобетонных люков применяется качественный цемент – устойчивый к влаге и механическим нагрузкам. Применяется в сочетании с бетонными кольцами: после установки верхней плиты с отверстием для люка. Для удобства в бетон заливаются металлические ручки.

Преимущество:

• низкая стоимость;
• вес – поднять тяжелую плиту детям или подросткам практически невозможно;
• долговечность.

Недостатки кроются во внешнем виде изделия – придать определенный цвет бетону не получится из-за плохой адгезии с красящими веществами.

Установка и закрепление

Монтаж канализационного люка

Легкие полимерные или полимерпесчаные люки можно установить самостоятельно. Тяжелые чугунные или бетонные конструкции потребуют помощи других людей или техники. На пешеходных дорожках крышки должны находиться вровень с покрытием. Если люк размещен на клумбе, его лучше немного поднять над уровнем земли, чтобы грязь не попадала в колодец.

Этапы работ по установке своими руками:

1. Вначале устанавливается опорное кольцо на прочное основание – опалубку. Для точности необходимо пользоваться уровнем. Если монтаж будет произведен под уклоном, то конструкция со временем придет в негодность и разрушится. Для соединения бетонных колец с опорным кольцом люка используется раствор цемента. Когда он полностью затвердеет, работу можно продолжать.
2. Монтируется крышка. Как это делать, зависит от модели.
3. Заключительный этап – заливка отмостки. Делается на расстоянии 1,5 м от центра люка. Используется раствор цемента. Чтобы отмостка имела аккуратный вид, края отгораживают кирпичом или гнущимся металлом, дно засыпают песком и заливают бетоном. Когда застынет – приспособления убирают.

После установки канализационного люка его можно украсить искусственным камнем или прикрыть слоем синтетической травы. В крышках иногда обустраивают клумбы, чтобы растительность скрывала присутствие септика на участке.

Необходимо помнить, что в любой момент может понадобиться обслуживание колодца, поэтому верх крышки нельзя сильно загромождать.

Цены на различные виды люков

Самыми дешевыми будут изделия, на которые нельзя давать большую нагрузку. Это люки из пластика или полимерпесчаных смесей. Низкой стоимостью, но более высокими эксплуатационными характеристиками отличается резина. Если речь идет об установке на дачном участке или вблизи частного дома, то переплачивать за  чугунные изделия нет необходимости.

Более высокой стоимостью отличаются композитные материалы и высокопрочный чугун. Эти материалы выбирают, если на люк будет ежедневно воздействовать давление, например, канализационный колодец находится в зоне движения автомобиля. Цена чугунного канализационного люка сравнима со стоимостью синтетического материала.

Стоимость изделий также зависит от размеров – диаметра и высоты крышки.

В составе систем дренажа, водоснабжения, наружной канализации и ливневки присутствуют различные колодезные сооружения. Раньше их обустраивали из дерева, потом из кирпича и железобетона. Но сейчас все больше стали применяться полимерные и композитные материалы.

Один из таких вариантов – колодец полимерпесчаный из сборных элементов. Чем он так хорош, можно ли его собрать своими руками? Именно эти вопросы мы детально разберем в нашей статье.

А также рассмотрим составные элементы полимерпесчаного колодца, особенности его использования, основные плюсы и минусы.

Устройство и характеристики

Изначально стенки колодезных шахт укрепляли срубами из древесины водоустойчивых пород. Затем делать это стали с помощью железобетонных колец.

Но в последнее десятилетие им на смену пришли композитные стройматериалы, которые по прочностным характеристикам не уступают бетону, а по легкости монтажа – значительно превосходят его.

Производятся элементы полимерно-песчаного колодца из:

• пластика (вторсырья в виде отходов различных полимерных изделий);
• мелкофракционного песка с влажностью от 0,1 до 10%;
• разноцветных пигментов на основе оксида железа.

По технологии изготовления песчаный наполнитель должен быть сухим и однородным. Качественная продукция получается только из намывного песка. Тогда внутри нее не образуется пустот, приводящих к снижению прочности и водоустойчивости деталей колодца.

Полимерпесчаный колодец является сборной конструкцией из нескольких элементов, которые легко и быстро собираются в единое сооружение нужной глубины

Некоторые недобросовестные производители используют вместо него просеянный карьерный аналог, не прошедший предварительную промывку. В результате чего через пару месяцев в полимерпесчаном изделии образуются каверны, пустоты, а попросту дырки – это из пластика вываливаются комочки глинистых пород.

При высокой влажности исходного сырья возрастает не только затраты на выпаривание влаги, но и падает прочность с влагостойкостью материала. Он получается уже не таким долговечным, морозостойким и устойчивым к воздействию воды.

Однако при покупке, на глаз, определить некачественную продукцию практически невозможно. Здесь полностью приходится полагаться на честность изготовителя.

Полимерпесчаные сборные колодцы применяются в прокладке подземных коммуникаций, используются в сооружении смотровых колодцев и септиков

Красители добавляются в изделие на стадии подготовки смеси и запекаются вместе с нею в процессе горячего прессования. Они становятся частью общей молекулярной структуры материала.

Поэтому даже люки из полимерпеска, которые постоянно находятся на солнце, не выгорают и не требуют подкраски.

Галерея изображенийПрочность изделий из песка и полимерной композиции обоснована спецификой изготовления. Служат они более 50 лет, безупречно работают в диапазоне -60 (+60)ºСБлагодаря модульной технологии сборки полимерпесчаных колодцев сооружаются конструкции любых размеровИз полимерно-песчаного композита выпускают все составляющие: стеновые кольца, днище, кольца горловины, детали для установки люка и люкиДля обустройства устья колодца выпускают корпус люка и его крышку. Они свободно выдерживают внушительную нагрузку, в том числе, грузовой транспортПрочные полимерно-песчаные изделияПреимущества модульного принципа сборкиКольцо для устройства горловины колодцаЛюк для обустройства полимерпесчаного колодца

Характеристики полимерно-песчаных изделий

На песчаный наполнитель применяемой в изготовлении смеси приходится порядка 75–80% от общей массы. Он отвечает за жесткость изделия. В остальном это связующий полимер и краситель. Полимерные компоненты связывают песок в прочный, практически водонепроницаемый монолит.

В результате горячего прессования получается достаточно легкое, долговечное, прочное и устойчивое к агрессивным средам изделие.

Технические характеристики полимерпесчаных деталей колодца превосходят показатели аналогов из бетона по прочности и морозостойкости

Изделия из полимерпеска более прочны и водостойки, нежели бетонные конкуренты. Они спокойно переносят температуры до минус 70 по Цельсию. И выдерживают до 500 циклов замораживания/оттаивания.

При этом полимерно-песчаный композит устойчив к воздействию химикатов. Ему не страшна агрессивная среда канализационных стоков. А при промывке колодца можно применять любые моющие средства как бытового, так и промышленного назначения.

Особенности эксплуатации

Конструктивно колодец представляет собой вертикально заглубленное гидротехническое сооружение. При эксплуатации он подвергается воздействию грунтовых и сточных вод, а также перепадам температуры в сезоны зимнего промерзания грунтов и последующего оттаивания.

Материал его изготовления должен обладать повышенной устойчивостью к этим факторам, иначе герметичность резервуара будет поставлена под вопрос.

Полимерпесчаные колодцы различаются по диаметру внутренних колец и люка. Эти элементы достаточно долговечны, но при появлении прорех отремонтировать их будет сложно. Оптимальный вариант в этом случае – это полная замена прохудившейся детали.

С одной стороны полимерно-песчаные колодезные конструкции дешевы и просты в сборке, а с другой ремонту отдельные их части не подлежат. При появлении отверстий в стенках кольца придется менять. А для этого надо будет раскапывать колодец до уровня повреждения и заново перекладывать его элементы.

Благодаря системе «паз-гребень» кольца соединяются максимально плотно, а для надежной герметизации достаточно промазать их силиконом

Производители обещают до полувека эксплуатации изделий из полимерпеска и идеальную герметичность стыков колец. Обеспечивается герметичность за счет паза по краю всех элементов колодца, которые не дают кольцам разойтись при подвижках грунта.

Еще один веский плюс пазо-гребневого замка по торцам колец заключается в том, что при сборке колодца самопроизвольно соблюдается вертикальность.

Отрицательный нюанс – податливость полимерной основы механическим воздействиям. Если при чистке колодца пользоваться жесткими скребками и прилагать излишние усердие при этом, то можно повредить полимерные стенки, как следствие, снизить водоотталкивающие качества подземного сооружения.

Где используются полимерно-песчаные резервуары?

Колодезные конструкции из композитов можно встретить на автодорогах, промплощадках и территориях частных усадеб.

Они применяются:

1. При организации ливневой канализации для устройства дренажных колодцев и смотровых колодцев для дренажа.
2. В качестве септиков-накопителей канализационных стоков.
3. При обустройстве колодцев с технической водой.
4. В качестве герметичных стенок при сооружении скважинного кессона.

Из отдельных полимерно-песчаных колец собирают герметичные сооружения в основном для накопления и отвода стоков.

Они отлично удерживают канализационные нечистоты внутри, не реагируют на агрессивность подобной среды, безукоризненно предотвращают проникновение жидкостей за пределы канализационной системы.

Галерея изображенийМинимальное влагопоглощение, устойчивость к коррозии и прочность — веское основание для использование полимерно-песчаных изделий в подземной прокладке коммуникацийМонолитная структура элементов из полимерпесчаного композита и герметичность соединений позволяет сооружать из них выгребные ямыИзделия применяются в сооружении одно- и многокамерных септиков, смотровых и поворотных канализационных колодцевКольца и прочие элементы из соединения песка с полимером востребованы в устройстве дренажных колодцев при подземной прокладки любых видов коммуникацийС помощью элементов из полимерпеска сооружаются практически все заложенные в грунт объекты стационарного автономного водопроводаМодульный принцип сборки отлично подходит для строительства кессона над устьем скважины на воду. Модули без проблем сверлятся для подводки трубопроводовЛюки из полимерпесчаного композита, венчающие подземные сооружения, вписываются в городскую и загородную ландшафтную картинуПрименение полимерпесчаных модульных элементов предоставляет возможность в быстром темпе провести ремонт всех видов колодцевАктиное использование в устройстве коммуникацийВыгребная яма из полимерпесчаных элементовСоставляющие автономной канализацииДренажный колодец ливневой канализацииКолодцы проложенного в земле автономного водопроводаУстройство кессона для водозаборной скважиныИдеальный люк в оформлении любого ландшафтаПолимерпесчаные модули в ремонте подземных сооружений

Устройство типового колодца из полимерпесчаного композита

Колодезная полимерно-песчаная конструкция состоит из нескольких модулей:

1. Днище (круглая деталь основания).
2. Кольца в необходимом количестве штук.
3. Сужающаяся кверху горловина.
4. Люк.

Чаще всего в продаже встречаются детали диаметром в 850, 1000, 1100 мм. Но все здесь зависит от производителя и предназначения конструкции. Жестких государственных стандартов в этом вопросе пока нет, все изделия выпускаются по ТУ.

Из полимерпеска можно сделать колодец практически любой глубины. Достаточно набрать необходимое количество колец и соединить их меж собой. Надо лишь грамотно подобрать толщину стенок, чтобы они выдержали вес сооружения сверху.

Сборный полимерпесчаный колодец – это конструктор из четырех видов элементов, которые требуется просто собрать в нужной последовательности. Глубина набирается путем установки требующегося количества рядовых колец (кликните для увеличения)

Основание имеет толщину 4,5 – 5 см, а кольцо выпускается высотой в 20 см. Люк и горловина в виде усеченного конуса бывают разных размеров. На всех деталях присутствуют выступ («гребень») и выточка («паз»), позволяющие быстро и герметично соединять детали в монолитную конструкцию.

Полимерпесчаные люки различаются по типу нагрузки на:

• Легкие (выдерживают до 3-х тонн). Применяются при устройстве смотровых и питьевых колодцев на придомовых участках частного сектора, а также в зоне зеленых насаждений.
• Средние (способны выдержать до 5–6-ти тонн). Используются в парках, на тротуарах и небольших автостоянках для легковых машин.
• Тяжелые (выдерживают до 12-ти тонн). Предназначены для автодорог и придомовых территорий в городах.
• Сверхтяжелые (не разрушаются даже при нагрузках в 25 тонн).

Цена у различных производителей и в разных регионах различается в достаточно широком диапазоне. Но в среднем готовый комплект полимерно-песчаного колодца высотой в три метра обойдется в 25 000–28 000 рублей.

Композитные люки бывают без запорного механизма, с резьбовой арматурой (болт с секретом) либо флажковой или распорной защелкой.

Полимерно-песчаные сборные колодцы могут прослужить около ста лет. В течении указанного срока они не утратят подобно ж/б конструкциям герметичность стыков

Для частных домовладений подойдет первый вариант, а вот в парке или на тротуаре колодец лучше закрыть полимерпесчаным люком с надежным запором, иначе его могут попросту унести.

Сдать пластиковое изделие на металлом не получится, но наши соотечественники способны приспособить в хозяйстве любую вещь. Лучше подстраховаться.

Детальнее особенности полимерных канализационных люков мы рассмотрели в этой статье.

Достоинства и недостатки такого колодца

Среди достоинств полимерпесчаных колодцев стоит упомянуть:

1. Малый вес отдельных деталей и всего сооружения целиком.
2. Легкость выполнения монтажных работ.
3. Возможность делать сооружения любой глубины.
4. Устойчивость полимерного композита к влаге, морозу и воздействию сточных вод.
5. Простоту подсоединения ввода канализационной трубы из дома.
6. Гарантированный срок службы в 50 лет.
7. Экологическую безопасность материала.
8. Выгоду по цене среди аналогов (по совокупности затрат на расходные материалы и монтаж).

Композитному материалу из пластика и песка не страшны соли, кислоты и щелочи, содержащиеся в канализационных стоках и почве. Он спокойно выдерживает и непрерывное воздействие воды, и пучение грунта по зиме, и резкие заморозки.

Некоторые производители заявляют о ста годах эксплуатации без капитального ремонта. Но кто это проверял? Слишком мало прошло времени с их появления в продаже.

Полимер-песчаный композит в два раза легче бетона. Выпускают колодцы в виде узких колец весом до 60 кг, потому при монтаже сооружения нет надобности в использовании строительной грузоподъемной техники

Кольцо из полимерпеска весит порядка 50–60 кг, а диаметром оно чуть больше метра. Его можно перевозить в кузове «Газели», а с погрузкой/разгрузкой справится даже один человек.

При монтаже полимерпесчаного колодца не потребуется привлекать грузоподъемную технику. Для установки элементов в выкопанную яму достаточно рук пары рабочих и веревок.

Чего нельзя сказать о железобетонном аналоге. Рекомендуем детальнее ознакомиться с особенностями монтажа септика из железобетонных колец.

Схема сборки полимерно-песчаного колодца предусматривает последовательную укладку днища, колец и горловины

Единственный значимый недостаток колодезного сооружения из рассматриваемого композита – это неспособность материала выдержать сильные нагрузки при неправильном выборе крышки и толщины колец. Если на легкий люк поставить грузовик, то первый неизбежно треснет.

Та же ситуация с кольцами. Если в самый низ уложить изделия с тонкими стенками, а сам колодец сделать очень глубоким, то долго он не прослужит. Нижний ряд попросту сомнется под массой сверху. Никакие ухищрения в виде подпорок и усилений здесь уже не помогут.

Стандартная технология монтажа

Работы можно выполнять как летом, так и в зимний период. Сложностей со сборкой деталей должно возникнуть минимум. Проблемы может вызвать лишь копание мерзлой земли. Главное чтоб используемый герметик допускал работу при существующей уличной температуре воздуха.

Монтаж выполняется в пять этапов:

1. Разгрузка композитных деталей.
2. Рытье котлована.
3. Сборка “конструктора” из полимерпесчаных сегментов.
4. Подключение трубопроводов.
5. Обратная засыпка грунта.

Все просто, с работой можно справиться самостоятельно без привлечения наемных рабочих. Важно правильно рассчитать необходимое количество колец либо внимательно следовать проекту.

Галерея изображенийШаг 1: Перед строительством кессона необходимо рассчитать и закупить количество элементов, требующихся для его сооруденияШаг 2: Строительство кессона предваряет копка котлована необходимой глубины и трамбовка его днаШаг 3: На утрамбованное и выровненное дно устанавливается полимерпесчаная деталь, по краю которой наносится герметикШаг 4: Рядовые стеновые кольца поочередно опускают к месту установки для сборки рабочей камерыШаг 5: На замковую кромку каждого нижнего кольца перед установкой следующего элемента наносится герметикШаг 6: Действия по установке стеновых колец повторяются до высоты, запроектированной для установки кольца горловиныШаг 7: На собранную из колец рабочую камеру устанавливается конусообразное кольцо горловины, к которому будут крепиться детали люкаШаг 8: К построенному колодцу на глубине ниже уровня сезонного промерзания прокладывается водопроводная труба и электрокабель в отдельном изоляционном каналеЗакупка полимерно-песчаных элементов для кессонаРытье котлована для установки сборной конструкцииУстановка дна кессона на устье водяной скавжиныСборка стеновых элементов рабочей камерыСоединение полимерпесчаных колецУстановка модулей до требующейся высотыУстановка кольца горловины кессонаПодключение водопровода и ввод электрокабеля

Этап #1 – подготовка деталей и земляные работы

Самый тяжелый элемент колодца весит не более 60-ти кг. Для разгрузки машины достаточно будет усилий пары человек. При этом вес всей конструкции не превысит пары тонн, одной «Газели» для ее транспортировки от магазина вполне хватит.

Несмотря на высокие прочностные характеристики при перевозке и складировании кольца следует перекладывать досками. А днище лучше положить на поддон или помост из древесины.

Яму под полимерпесчаный колодец рыть придется шириной в 120–130 см. Внешний диаметр колец не превышает 110 см. Десяти сантиметров по бокам вполне хватит, чтобы опустить детали в вырытую шахту.

Чтобы сделать дренаж можно не только убрать днище, но и дополнительно насверлить дырок в нижних кольцах

Если колодец делается без дна, то возможен вариант с постепенной выемкой земли под нижним кольцом. Но при подобном подкапывании котлован придется рыть шире, иначе работать лопатой будет неудобно. Стоит ли делать лишнюю работу, вынимая в полтора-два раза больше грунта, – решать только землекопу.

Этап #2 – укладка секций и врезка труб

Сборку колодезных колец можно выполнить как в самой яме, так и рядом с последующим спуском вниз сразу всей или части конструкции. В любом случае можно обойтись силами двух человек. Но при опускании в котлован уже собранного колодца понадобится тренога с лебедкой либо кран.

Днище или стартовое кольцо укладывается на песчаную подушку толщиной в 15–20 см, заранее насыпанную и утрамбованную на дне котлована.

Далее паз в них заполняется герметиком либо битумной мастикой и в него гребнем вставляется следующая деталь. Так одно за другим укладываются все остальные кольца, а сверху устанавливается горловина.

Для врезки в кольца полимерпесчаного колодца труб достаточно воспользоваться дрелью с коронкой требуемого размера

Полимерпесок довольно легок в обработке. Отверстия в нем под вводы трубопровода можно сделать без использования мощных инструментов. Хватит обычной дрели с обычной коронкой по бетону или керамике. Плюс, края после такого сверления стачивать или как-либо еще обрабатывать не потребуется.

Для герметизации стыка трубы и стенки достаточно будет в отверстие вставить резиновую манжету.

Этап #3 – подключение труб и поверка герметичности

После установки полимерно-песчаного колодца на своем месте в яме производится подключение канализационных труб. Чтобы узнать больше информации по монтажу наружных труб для канализации, переходите по этой ссылке.

Потом выполняется проверка герметичности стыков, для чего внутрь полученной емкости заливается вода. Если протечек не заметно, то остается лишь засыпать промежуток между стенками котлована и колодезной конструкции.

Потребность в слое утеплителя зависит от региона проживания владельца. Так, в условиях умеренной зимней температуры достаточно просто засыпать промежуток между стенками котлована и собранным колодцем

Материалу полимерпесчаного колодца утепление не требуется. Но в холодных регионах теплоизолятор в виде пенопласта уложить все же рекомендуют, иначе жидкость внутри будет замерзать. Здесь руководствоваться надо проектом канализационной или ливневой системы, частью которых является собираемое сооружение.

Если вам не подходит полимерпесчаный тип колодца, предлагаем ознакомиться с инструкциями по монтажу канализационных колодцев из других материалов.

Выводы и полезное видео по теме

Ответы на частые вопросы о таких колодцах:

Нюансы монтажа полимерно-песчаного колодца:

Достоинства и недостатки полимеркомпозитных изделий:

Сборный колодец, секции которого изготовлены из полимерно-песчаного композита, имеет массу преимуществ перед своими аналогами из иных материалов. Он устойчив к воздействию различных негативных факторов, долговечен и достаточно дешев.

Это отличный вариант для формирования инспекционных шахт при прокладке кабельных линий и камер септика. А вот при покупке полимересчаных изделий для устройства питьевого колодца следует смотреть сертификаты. Не вся продукция в этом случае применима.

Вы своими руками собрали на даче колодец из полимерпесчаных колец? Расскажите, понадобились ли вам помощники при сборке и монтаже, или вы со всеми работами справились в одиночку?

А может вы только планируете сооружение такого типа колодца и у вас остались вопросы после прочтения статьи? Задавайте их в блоке комментариев, расположенном ниже.

Канализационный люк – это конструкция, которая монтируется на верхнюю часть смотровой или ревизионной шахты. Она обеспечивает полный доступ к системе трубопровода в случае необходимости, предоставляет возможность диагностирования, а также ремонта. Люки устанавливаются для того, чтобы защитить подземные сооружения от попадания в них нечистот и мусора, также они обеспечивают свободное движение пешеходов и транспорта и предотвращают возможные несчастные случаи попадания людей и животных в ассенизационную подземную систему. Данные конструкции обеспечивают доступ к сточным, ливневым, кабельным и трубопроводным подземным коммуникациям. Для того чтобы люк выполнял свои функции максимально эффективно, очень важно знать, как установить канализационный люк.

Если вы знаете, как установить канализационный люк, и можете осуществить правильный монтаж, то вы наверняка предотвратите возможные повреждения конструкции и увеличите ее эксплуатационный срок.

Устройство состоит из кольцевой горловины – стационарной части, которая крепится в самом колодце, а также крышки, которая может крепиться при помощи петель и быть откидной, а может быть съемной. Иногда устанавливают на устройство две крышки – одну защитную, а вторую запорную. Первая монтируется сверху, а вторая оснащается замком.

Как установить полимерный канализационный люк?

Полимерные конструкции отличаются повышенным удобством и простотой, они устанавливаются на приусадебных территориях частных домов и коттеджей, на промышленных объектах и в парках. Главные места установки: смотровые кабельных колодцев, инженерные сети, зоны зеленых насаждений, тротуары и пешеходные дорожки. Это альтернатива полимерпесчаным и чугунным устройствам. Полимер позволяет люкам быть легкими, прочными, долговечными и иметь приятный внешний вид.

Установка полимерного канализационного люка предполагает следование определенной последовательности действий.

1. В первую очередь, установите опорное кольцо люка на бетонное или же железобетонное перекрытие, которое отличается прочностью. Важно: данное перекрытие должно соответствовать имеющемуся государственному стандарту.
2. Установленное опорное кольцо будет правильно перераспределять удельную нагрузку и препятствовать несвоевременному разрушению бетонных и железобетонных перекрытий.
3. Для того чтобы соединить бетонные и железобетонные плиты с кольцами использует бетонный раствор.
4. Подождите, пока бетон полностью затвердеет.
5. Далее установите опорную плиту. Обратите внимание: нельзя устанавливать полимерный люк непосредственно на бетонную плиту перекрытия. Более того ни в коем случае нельзя применять растворы, кирпичи и другие подкладочные материалы.
6. Обязательно учтите, чтобы крышка находилась с поверхностью грунтового или дорожного перекрытия на одном уровне.
7. Как закрепить полимерный канализационный люк? Дополнительно создайте отмостку вокруг установленной конструкции с уклоном, для того чтобы обеспечить эффективный отвод избытка влаги.
8. Верхнюю рабочую часть устройства смажьте литолом или солидолом во избежание образования коррозии.

Совет!

Не используйте опорные кольца, которые изготавливаются из некачественного материала или же с нарушением действующих норм, иначе у вас возникнут трудности с тем, как крепить полимерный канализационный люк.

Устройство,принцип работы,монтаж септика Экорос можно найти на этой странице

Устройство,принцип работы,монтаж септика Экосепт можно найти на здесь

Устройство,принцип работы,монтаж септика Фаст можно найти на этой странице

Как правильно установить канализационный чугунный люк?

Чугунные конструкции устанавливаются на бетонных или пластиковых колодцах в местах активного пешеходного и транспортного движения.

• Установите опорное кольцо, которое будет перераспределять опорную нагрузку.
• Положите опорное кольцо на плиту перекрытия. Важно: соблюдайте внутренний диаметр люка и шахты.
• Залейте устройство бетонным раствором.
• Корпус люка установите на опорную плиту так, чтобы он садился полной посадочной поверхностью без нависания краев.

Раствор будет сохнуть в течение семи дней, в этот период крышку нельзя снимать и передвигать.

Для монтажа чугунной конструкции используйте исключительно сертифицированные опорные кольца.

Чаще всего чугунные устройства  устанавливаются специальными бригадами, которые используют определенную технику, так как конструкции отличаются большим весом. Поэтому мы также рекомендуем вам обратить внимание на вес канализационного люка.

Устройство,принцип работы,монтаж септика Локос можно найти на этой странице

Устройство,принцип работы,монтаж септика Кедр можно найти на здесь

Устройство,принцип работы,монтаж септика Евробион можно найти на этой странице

Как установить пластиковый канализационный люк?

Установку пластикового устройства можно реализовать самостоятельно. Места монтажа таких люков: колодцы водопровода, канализации и теплосети. Чаще всего при монтаже пластиковых моделей предусматриваются специальные монтажные пазы, в которых вставляется обечайка. Шурупы и клеевое соединение обеспечивают дополнительное крепление.

1. Установите опорное кольцо, в котором есть технологические отверстия, которые помогут закрепиться к бетонному основанию с использованием анкеров.
2. Залейте конструкцию бетоном.
3. Уложите крышку в кольцо. Обратите внимание: крышка должна совместиться с соответствующими пазами.

Важно!

Обязательно контролируйте, чтобы люк располагался вровень с поверхностью, для того чтобы избежать возможных помех при движении автомобилей.

Если на дороге замечаются какие-либо неровности, тогда необходимо действовать следующим образом:

• установите опалубку на расстоянии в 40 см от раза в колодец;
• установите опорное кольцо, выровняйте его по уровню, зафиксируйте при помощи металлических маяков;
• закройте щель между кольцом и бетонной горловиной при помощи накаченной резиновой автомобильной камеры, которая будет держаться без опоры;
• Залейте бетонный раствор в опалубку. Необходимо, марка раствора соответствовала окружающему покрытию;
• Подождите, пока раствор застынет.

Вывод

При установке люков обязательно первым делом обращайте внимание на материал, из которого они изготовлены. Чугунные модели обладают крупным весом, пластиковые отличаются практичностью и долговечностью, полимерные – полифункциональностью. Соблюдайте правильную последовательность выполнения этапов при установке конструкций и контролируйте расположение моделей над дорожными и грунтовыми поверхностями.

Дата публикации:31/08/2015<label>Понравилась статья? </label>ПОХОЖИЕ СТАТЬИПочему канализационные люки делают круглые, а не квадратные?Многих людей интересует ответ на вопрос, почему канализационные люки круглые. Но перед тем, какЧитать далееНасос дренажный AL-KOНасос дренажный AL-KO— это устройства, которые производятся немецкой компанией и отличаются высокимЧитать далееУстройство ливневой канализации в частном домеУстройство системы ливневой канализации является залогом комфорта на вашем приусадебном участке.Читать далееЧем замазать стык канализационной трубыОчень часто возникают поломки на стыках труб, которые связаны с повреждениями и различнымиЧитать далееПОДПИСКА

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

На одном из этапов обустройства смотрового или ревизионного колодца выполняется установка канализационных люков. Этот элемент позволяет беспрепятственно попадать внутрь шахты для выполнения ремонта или технического обслуживания.

Назначение

Конструкция защищает подземные коммуникации от загрязнений, которые могут попадать в колодец. Люк предотвращает непредвиденное и случайное падение людей, животных в сооружение большой глубины. При расположении колодца на пути движения транспорта или пешеходной дорожке люк обеспечивает свободное, безопасное движение людей или транспорта. Эффективное выполнение возложенных функций возможно в том случае, когда установка канализационных люков выполнена по всем правилам.

Устройство

Канализационный люк представляет собой кольцевую горловину, состоящую из стационарной части и крышки. Горловина располагается непосредственно в шахте колодца. Крышка имеет две модификации: с петлями для крепления или в откидном варианте.

В некоторых случаях крышка может быть двойной, первая — защищает, вторая – запирает.

Полимеры

Главное отличие полимерных конструкций заключается в простоте и удобстве. Их можно увидеть на приусадебных участках, промышленных объектах и парках. Чаще всего конструкции из полимерных материалов монтируют на смотровых кабельных колодцах, на тротуарах, переходных дорожках. Полимерные изделия отличаются легкостью, высокими показателями прочности, долгим сроком службы и привлекательностью.

Решить вопрос, как установить люк в городской канализации, можно самостоятельно, если придерживаться определенной инструкции:

• Укладывают перекрытие из бетона или железобетона высокой прочности, соответствующее стандарту. На него устанавливают опорное кольцо. Этот элемент равномерно распределяет нагрузку на перекрытие и предотвращает преждевременное разрушение конструкции.
• Для герметичного соединения кольца с бетонным или железобетонным перекрытием рекомендуется использовать бетонный раствор. После установки конструкцию оставляют до полного застывания бетона.
• На следующем этапе устанавливают опорный элемент конструкции. Он служит промежуточным звеном между плитой из бетона и полимерным изделием.
• Верхнюю крышку монтируют на уровне поверхности почвы или дорожного полотна.
• Для закрепления полимерной конструкции вокруг горловины колодца создают отмостку с уклоном. Такая конструкция эффективно отводит лишнюю влагу.
• После решения вопроса, как установить канализационный люк, на поверхность наносится слой литола или салидола. Это предотвратит коррозию на верхней рабочей части колодца.

Чугун

Чугунные изделия отличаются повышенной прочностью, поэтому чаще всего их монтируют на проезжей части или пешеходных дорожках. Установка канализационных люков предполагает выполнение следующих действий:

• Для распределения опорной нагрузки устанавливают опорное кольцо. Его укладывают на бетонное или железобетонное перекрытие с учетом внутреннего диаметра люка и шахты. Конструкцию заливают цементно-песчаным раствором.
• На опорное кольцо монтируют корпус, захватывая полностью посадочную поверхность.
• Готовую конструкцию оставляют на 7-10 дней до полного высыхания раствора. Не рекомендуется выполнять какие-либо манипуляции с крышкой во время высыхания раствора.

Чугунные конструкции имеют большой вес, поэтому установка канализационного люка своими руками требует привлечения специальной техники.

Также читайте: Как спрятать канализационные трубы на кухне — 6 этапов

Пластик

Пластиковый элемент является самым доступным вариантом обустройства верхней части канализационного или водопроводного колодца. Монтаж канализационного люка можно выполнить самостоятельно, если придерживаться определенной последовательности в работе:

• Для монтажа выбирают опорное кольцо со специальными отверстиями для фиксации.
• Установленное кольцо заливают песчано-цементной смесью, оставляют до застывания.
• Крышку укладывают в опору, совмещая соответствующие пазы.

Ремонт

Люк должен располагаться на одном уровне с грунтом или дорожным покрытием, чтобы транспорт и пешеходы двигались беспрепятственно. Устранить неровности, которые могут образоваться вокруг крышки колодца на дороге, помогут простые манипуляции:

• Вокруг колодца выставляют опалубку, отступив около 50 см.
• Опорное кольцо укладывают, проверяя горизонтальность с помощью уровня, фиксируют металлическими маяками.
• Готовят раствор, который по характеристикам соответствует покрытию, окружающему конструкцию.
• Опалубку заполняют раствором, ждут полного застывания.

Выбирая способ обустройства входа в смотровой колодец, в первую очередь учитывают характеристики материала крышки.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Используемые источники:

• https://strojdvor.ru/kanalizaciya/kanalizacionnyj-luk/
• https://sovet-ingenera.com/kanaliz/truby/kolodec-polimerpeschanyj.html
• https://vivoz-gbo.ru/avtonomnaya-kanalizaciya/kak-ustanovit-kanalizacionniy-lyuk-svoimy-rukamy
• https://gidkanal.ru/ustanovka-kanalizatsionnyh-lyukov-kak-ustanovit-lyuk/
