ГВС многоэтажного жилого дома и схема теплоснабжения

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

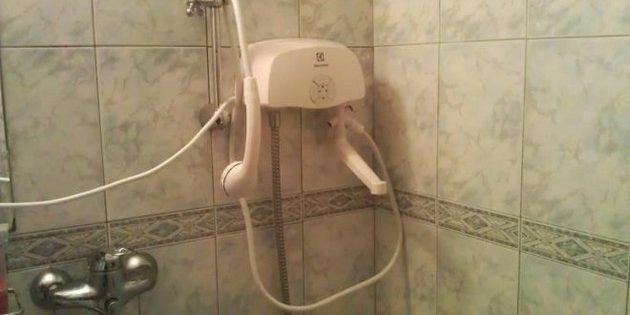

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

• модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
• качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
• в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
• баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
• в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
• в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

<center></center>

Содержание:

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Постоянная подача горячей воды в многоквартирный многоэтажный дом может проводиться двумя методиками, использующими разные принципы работы:

1. В первом случае горячее водоснабжение многоквартирного дома забирает воду из трубопровода ХВС (холодного водоснабжения), далее вода нагревается автономным теплогенератором: квартирным бойлером, газовой колонкой или котлом, теплообменником, пользующимся теплом местной кочегарки или ТЭЦ;
2. Во втором случае схема горячего водоснабжения многоквартирного дома забирает горячую воду сразу из теплотрассы, и этот принцип используется в жилом секторе намного чаще – в 90% случаев организации ГВС в жилом фонде.

Важно: достоинство второго варианта системы водоснабжения для жилого дома — лучшее качество воды, что регламентируется ГОСТ Р 51232-98. Также при заборе горячей воды из централизованной теплотрассы температура и давление жидкости достаточно стабильны и не отклоняются от заданных параметров: давление в трубопроводе горячей системы водоснабжения поддерживается на уровне холодного водоснабжения, а температура стабилизируется в общем теплогенераторе.

Рассмотрим водоснабжение многоквартирного дома по второму варианту подробнее, так как именно эта схема применяется чаще всего и в городской черте, и в загородных домах, включая дачные или садовые домики.

Какие элементы включает схема водоснабжения многоквартирного жилого дома?

Водомерный узел, который организует подачу воды в дом, отвечает за работу нескольких функций:

1. Учитывает расход воды холодного водоснабжения, то есть, выполняет функцию счетчика воды;
2. Может перекрыть подачу холодной воды в дом при аварийных ситуациях или при необходимости ремонта узлов и деталей, а также для устранения протечек;
3. Служит фильтром грубой очистки воды: подобный грязевой фильтр должна содержать любая схема горячего водоснабжения многоквартирного дома.

Само устройство состоит из следующих узлов:

1. Набор запорной арматуры (кранов, задвижек и вентилей) на входе и выходе прибора. Стандартно это задвижки, шаровые вентили, клапана;
2. Механический счетчик воды, который устанавливается на одном из стояков;
3. Грязевой фильтр (фильтр грубой очистки воды от крупных твердых частиц). Это может быть металлическая сетка в корпусе, или емкость, в которой твердый мусор оседает на дно;
4. Манометр или переходник для врезки манометра в схему водоснабжения;
5. Байпас (обвод из отрезка трубы), который служит для отключения водомера при ремонте или сверки данных. Байпас снабжается запорной арматурой в виде шарового крана или вентиля.

Тепловой пункт

Он же — элеваторный узел, который выполняет следующие функции:

1. Обеспечивает полноценную и непрерывную работу отопительной системы в многоквартирном доме, а также регулирует ее параметры;
2. Доставляет в дом горячую воду, то есть, обеспечивает ГВС (работу горячего водоснабжения). Сам теплоноситель в системе отопления поступает в систему горячего водоснабжения многоквартирного дома прямиком из централизованной теплотрассы;

Основной элемент теплового пункта — водоструйный элеватор, где горячая вода из схемы трубопровода подачи рабочей жидкости в доме смешивается в камере смешения с теплоносителем обратки путем впрыска через специальное сопло. Такими образом, элеватор позволяет пропускать через схему отопления бо́льший объем теплоносителя с низкой температурой, а, так как впрыск производится через сопло, то объем подачи получается небольшим.

Врезать переходники для подключения ГВС можно между задвижками на входе трассы и теплопунктом – это самая распространенная схема подключения. Количество врезок – две или четыре (по одной или по две на подаче и обратке). Две врезки характерны для старых домов, в новостройках практикуется четыре переходника.

На трассе ХВС обычно применяется тупиковая схема врезки с двумя подключениями: водомерный узел подключается к розливу, а сам розлив — к стоякам, через которые осуществляется разводка труб по квартирам. Вода будет перемещаться в такой схеме ХВС только при разборе, то есть, при открывании каких-либо смесителей, кранов, клапанов или вентилей.

Недостатки этого подключения:

1. При длительном отсутствии водоразбора по конкретному стояку вода при сливе долго будет холодной;
2. Врезанные на подводах ГВС из бойлерных полотенцесушители, которые одновременно обогревают ванную комнату или санузел, будут горячими только при водоразборе ГВС именно с конкретного стояка квартиры. То есть, почти всегда будут холодными, что вызовет появление влаги на стенах, плесени или грибковых заболеваний стройматериалов помещения.

Теплопункт с четырьмя подключениями горячего водоснабжения в доме делает циркуляцию горячей воды непрерывной, и происходит это через два розлива и стояки, соединенные друг с другом перемычками.

Важно: если на врезках ГВС установлены механические счетчики воды, то расход водоснабжения будет учитываться без учета температуры воды, что неправильно, так как придется переплачивать за горячую воду, которой не было в пользовании.

Горячее водоснабжение может функционировать по трем вариантам:

1. Из трубы подачи в трубу обратки в котельную. Такая система ГВС эффективна только в теплое время года при отключенной системе отопления;
2. Из подающей трубы в подающую трубу. Такое подключение будет приносить максимальную отдачу в демисезонье — осенью и весной, когда температура теплоносителя невысока и далека от максимальной;

Для непрерывного движения воды необходим перепад давления между начальной и конечной точками врезки в один контур, и этот перепад обеспечивается ограничением потока. Таким ограничителем служит специальная подпорная шайба — стальной блин с отверстием посредине. Таким образом, вода, которая транспортируется от входной врезки до элеватора, встречает препятствие в виде тела шайбы, и это препятствие регулируется поворотом, который открывает или закрывает подпорное отверстие.

Но слишком большое ограничение движения воды в трассе трубопровода нарушит работу теплового пункта, поэтому у подпорной шайбы должен быть диаметр на 1 мм больше диаметра сопла теплопункта. Этот размер рассчитывается представителями поставщика тепла так, чтобы температура на обратной трубе отопления элеваторного узла лежала в нормативных пределах температурного графика.

Что такое трубный розлив и стояк

Это трубы, уложенные горизонтально и проведенные по подвалу жилого дома, которые соединяют стояки с теплопунктом и водомером. Розлив холодного водоснабжения делается единичным, розлив ГВС –в двух экземплярах.

Диаметр труб ГВС или ХВС розлива может быть 32-100 мм, и зависит от количества подключенных потребителей. Для любой схемы водоснабжения ø 100 мм – слишком большой, но этот размер берется с учетом не только фактического состояния трассы, но и с учетом размера солевых отложений и ржавчины на внутренних стенках металлических труб.

Трубный вертикальный стояк осуществляет разводку воды по квартирам, которые расположены над ним. Стандартная схема такой разводки включает в себя несколько стояков – для холодного и горячего водоснабжения, иногда – отдельно для полотенцесушителей. Еще варианты разводки:

1. Несколько групп стояков, проходящих через одну квартиру и обеспечивающих водой точки водоразбора, находящиеся на большом удалении друг от друга;
2. Группа стояков в одной квартире, которая обеспечивает водой соседнюю квартиру или несколько квартир;
3. При организации горячего водоснабжения трубными перемычками можно объединять до семи групп стояков по квартирам. Перемычки оснащаются кранами Маевского. Это называется циркуляционный трубопровод, или цтп.

Стандартный диаметр труб холодного и горячего водоснабжения для стояков — 25-40 мм. Стояки для полотенцесушителей и холостые стояки монтируются из труб ø 20 мм. Такими стояками обеспечивается и однотрубная, и двухтрубная система отопления дома.

Закрытая система горячего водоснабжения

Постоянная циркуляция воды в закрытой системе горячего одоснабжения построена на принципе забора холодной воды из трубопровода и подачи ее в теплообменник. После нагревания вода подается в систему разводки по квартире. Рабочая жидкость в системе отопления и горячая вода для технических нужд потребителей разделены, так как теплоноситель может иметь токсичные включения для повышения своих теплообменных качеств. Кроме того, трубы ГВС быстрее ржавеют. Закрытой такая схема называется из-за того, что потребитель пользуется теплом, а не самим теплоносителем.

Трубная подводка

Главная функция подводок состоит в разводке воды к точкам водоразбора в квартире. Стандартный диаметр труб подводки – 15 мм, марка труб — ДУ15, материал — сталь. Для ПВХ или металлопластиковых труб диаметр должен быть таким же. При ремонте или замене подводки использовать меньший диаметр не рекомендуется, чтобы не изменить параметры расчетного давления, которые должна соблюдать циркуляционная система горячего или холодного водоснабжения.

Для организации правильной подводки чаще всего применяют тройники, при более сложной схеме разводки – коллекторы. Коллекторная подводка требует скрытого монтажа, поэтому коллектор следует устанавливать при обслуживании большого количества помещений в доме. Металлические трубы через 10-15 лет зарастают изнутри солевыми минеральными отложениями и ржавчиной, поэтому профилактические работы по восстановлению работоспособности системы заключаются в прочистке труб стальной проволокой, или заменой старых труб на новые.

При кажущейся функциональности и долговечности ПВХ или металлопластиковых труб рекомендуется использовать стальные изделия для подводки – они хорошо держат гидравлические удары и температурные перепады. Подобные отклонения в рабочем режиме ГВС могут часто наблюдаться при включении или аварийном отключении системы отопления. Закладывать материал труб в план схемы водоснабжения жилого строения следует еще на этапе составления проекта и сметы.

Какие трубные изделия рекомендуется применять в схемах холодного и горячего водоснабжения с постоянной циркуляцией воды:

1. Оцинкованные металлические трубы – их используют уже много десятилетий, и зарекомендовали они себя с самой лучшей стороны. Слой цинка на металле не дает развиваться коррозии, на нем не удерживаются солевые отложения. При приобретении оцинкованных изделий следует помнить, что сварные работы по такой поверхности не производятся, так как сварной шов останется не защищенным цинком – все соединения нужно делать на резьбе;
2. Трубные подводки на фитингах для пайки соединений из меди служат гораздо дольше стальных и даже оцинкованных труб. Такие подводки с соединением пайкой не нужно обслуживать, а прокладываться они могут как открытым, так и скрытым способом;
3. Гофрированная трубная подводка холодного или горячего водоснабжения из нержавеющей стали. Такие изделия просто и быстро монтируются на резьбовых соединениях или компрессионных фитингах. Никакого специального оборудования, кроме двух разводных ключей, для этого не потребуется. Гарантированное время эксплуатации нержавеющих не ограничено производителем. Единственное, что со временем придется менять – силиконовые уплотнители.

Особенности ГВС и расчет объема горячей воды

Расчет количества горячей воды в системе зависит от технических и эксплуатационных факторов:

1. Расчетная температура горячей воды;
2. Количество жильцов в многоквартирном доме;
3. Параметры, которые выдерживают сантехнические приборы, и частота их работы в общей схеме водоснабжения;
4. количество сантехнических приборов, которые подключены к ГВС.

Пример расчета:

1. Семья из четырех человек пользуется ванной объемом 140 л. Ванна заполняется за 10 минут, в ванной имеется душ с потреблением воды 30 л.
2. В течение 10 минут устройство для нагрева воды должно нагреть ее до расчетной температуры в количестве 170 л.

Эти теоретические расчеты работают при условии средних показателей потребления воды жильцами.

Поломки в системе разводки водоснабжения горячей или холодной воды

Своими руками можно исправить следующие аварийные ситуации:

Потек вентиль или кран. Это случается чаще всего из-за износа сальника или уплотнителя. Для устранения неисправности необходимо открыть вентиль полностью и с усилием, чтобы приподнявшийся сальник перекрыл течь. Такой прием поможет на некоторое время, в дальнейшем вентиль необходимо перебрать и заменить изношенные детали.

Шум и вибрация вентиля или крана при открывании в системе горячего водоснабжения (реже — холодного). Причиной шума чаще всего бывает износ, деформация или раздавливание прокладки в кранбуксе механизма. Шумы появляются, если кран открывается не до конца. Эта неисправность может вызвать серию гидравлических ударов в трубах, поэтому ее устранение – дело первостепенной важности. Клапан кранбуксы за несколько миллисекунд способен перекрыть седло задвижки в корпусе крана или вентиля, если он не шаровый, а винтовой. Почему риск гидроударов выше в ГВС? Потому что в трубах с горячей водой рабочее давление больше.

Как устраняется неисправность:

1. Перекрыть воду на входе;
2. Выкрутить кранбуксу шумящего крана;
3. Заменить прокладку, но перед установкой снять фаску на новой прокладке, чтобы клапан не вибрировал при открывании при высоком давлении.

Полотенцесушитель не нагревается. Причиной поломки может быть наличие воздуха в системе водоснабжения с постоянной циркуляцией теплоносителя. Обычно воздух скапливается в трубной перемычке, которая монтируется между соседними стояками, после аварийного или планового слива воды. Устраняется проблема стравливанием воздушных пробок. Для этого необходимо:

1. Стравить воздух в самой высокой точке системы – на последнем этаже;
2. Перекрыть стояк горячего водоснабжения, который находится в квартире (стояк перекрывается в подвале дома);
3. Открыть в квартире все краны ГВС;
4. После стравливания воздуха через краны и смесители нужно их закрыть. А на стояке открыть запорный вентиль.

Скрытые неисправности

По окончании отопительного сезона перепад давления между трубами тепловой магистрали может не соблюдаться, и из-за этого полотенцесушители, подключенные напрямую к ГВС, будут холодными. Это не причина для беспокойства – нужно стравить воздух, который выравнивает давление, и обогрев восстановится.

Слово «бойлерная» так или иначе слышали все, большинство людей считает его обыденным и знакомым. И это же большинство на вопрос — а что это? — отвечает: «Ну, бойлерная — это…» Действительно, с ходу не каждый сможет ответить на такой, казалось бы, простой вопрос.  Попробуем разобраться вместе.

…

Оглавление:

Что такое бойлерная

Бойлерная установка — что это такое, и для каких нужд используется? Логика подсказывает, что бойлерная — это помещение, где находится бойлер.  Он представляет собой емкость для нагрева жидкости.

Проще говоря, бойлер — это стальной бак, в котором любым способом нагревается жидкость для системы ГВС дома.

Смысл в том, чтобы не доставлять горячую воду с ТЭЦ до жилого массива, а поднять ее температуру ее прямо на месте, исключая тем самым неизбежные потери тепла при транспортировке.

В некоторых домах вообще не предусмотрено горячее водоснабжение, и бойлерная система для них является единственным источником горячей воды. Кроме собственно нагревателей, необходимо и другое оборудование — насосы для подпитки, запорная арматура, узел управления, измерительные приборы и т.д.

Внимание! Термин «бойлер» стал нарицательным. Те устройства, что находятся в подвалах домов, правильнее было бы объединять под названием «котельная», настоящие бойлеры находятся на ТЭЦ. Для простоты будем использовать общепринятые названия.

Цены на бойлер

бойлер

Зачем нужна бойлерная

Бойлерная нужна для обеспечения горячей водой жителей дома. Процесс нагрева может производиться различными способами, которые выбираются в зависимости от наличия источника тепла, или наибольшей экономической выгоды от использования вида нагрева.

В многоквартирном доме

В многоквартирных домах источником тепла является горячая вода (или пар) из системы центрального отопления (ЦО). Бойлер в многоквартирном доме имеет то же назначение, что и в любом другом месте, но с конструктивной точки зрения он несколько отличается от других видов, являясь обычным теплообменником. Принцип его работы прост: горячая вода из системы ЦО (теплоноситель) пропускается через емкость, внутри которой находится система труб, не сообщающаяся с внутренним объемом этой емкости. Через них протекает холодная жидкость, которая нагревается от теплоносителя и направляется в систему ГВС дома. То есть, теплоноситель используется не только для обогрева помещений, он еще и обеспечивает наличие горячей воды.

В частном доме

В частном доме, не имеющем подключения к системе ЦО, бойлер выполняет функцию нагрева жидкости, используя тепло от котла. Топливом может быть электричество, газ, дрова, уголь, брикеты и т.п.

В данном случае термин «бойлер» применяется по традиции, но не совсем правильно. Точное наименование такого устройства — котел, а помещение для него соответственно — котельная. Если имеется подключение к системе ЦО, то можно установить теплообменник, но такая возможность пока еще редкость в сельской местности.

Типы бойлеров

Существуют разные конструкции нагревателей, созданные для различных источников тепла или типов топлива.

Выбор типа обусловлен наличием определенного вида энергии или топлива. Если есть несколько возможностей, то обычно используется наиболее экономичный вариант.

Наиболее распространенными типами нагревателей являются:

• Косвенные. Используется передача тепловой энергии между разными средами.
• Проточные. Нагревается участок трубы. Эффективность зависит от расхода: чем он выше, тем меньшая эффективность у нагревателя — жидкость не успевает нагреваться до нужной температуры. При этом, пользоваться таким устройством можно сразу же, не ожидая, когда нагреется нужный объем, и горячая вода никогда не кончится.
• Накопительные. Нагрев жидкости в емкости определенного объема. Можно создавать любой напор — температура не изменится. Но, когда бак опустеет, придется ждать, пока нагреется новый объем, что требует некоторого времени.

По типу нагревателя устройства бывают:

• Теплообменные;
• Электрические;
• Газовые.

Рассмотрим их внимательнее.

Водонагреватели косвенного типа

Косвенный нагрев используется в теплообменниках. Принцип его действия заключается в передаче тепловой энергии от одной среды к другой без перемешивания. Конструкция бойлера косвенного типа чаще всего представляет собой емкость, в которую подводится холодная вода. Она находится внутри другой емкости большего размера, через которую пропускается горячий теплоноситель. Холодная жидкость забирает энергию теплоносителя и нагревается.

Скорость прохождения теплоносителя настраивается таким образом, чтобы он не слишком остывал и был пригоден для обогрева помещений.

Проточные электрические водонагреватели

Проточные водонагреватели представляют собой устройства, в которых нагревается участок трубы с проходящей через него водой. Для того, чтобы за время протекания жидкости через относительно небольшой участок, ее температура успевала подняться до нормированного значения, требуется достаточно мощный нагреватель. Он нуждается в соответствующей сети и проводке. Этот момент является самым слабым местом электрических нагревателей, так как не везде есть возможность установить мощный аппарат без риска уничтожить электролинию.

Кроме того, при большом расходе воды, она просто не успевает нагреваться. Вариант хорош в условиях ограниченности места, так как проточные водонагреватели имеют компактные размеры и могут быть установлены в небольших помещениях.

Проточные газовые водонагреватели

Газовые водонагреватели в обиходе именуются «газовыми колонками».  Они эффективнее электрических, не требуют больших расходов. Размеры таких устройств весьма компактны, что также говорит в пользу газового оборудования.

Нагрев производится практически мгновенно, расход газа при этом весьма скромен.

К недостаткам можно отнести необходимость подключения к газовой магистрали.

Накопительные газовые нагреватели воды

Газовый нагреватель воды (бойлер) накопительного типа представляет собой бак с водой, которая нагревается при сгорании газа.

Устройства не зависят от наличия электроэнергии, что удобно в условиях сельской местности, где часто происходят отключения по разным причинам.

Одна из особенностей накопительных газовых нагревателей — невысокий расход топлива, что делает их очень экономичными приспособлениями.

Обратная сторона низкого расхода — длительность нагрева, для набора нужной температуры потребуется немного подождать.

Накопительные электрические водонагреватели

Принцип работы электронагревателя похож на устройство газовых накопительных бойлеров, но в качестве нагревательного элемента используются ТЭНы. Они бывают разных типов:

• Сухой (закрытый) тип. Контакта ТЭНа и воды не имеется, нагревательный элемент размещается в керамической трубке, отсекающей его от жидкости.
• Мокрый (открытый) тип. ТЭНы погружены в воду, осуществляют непосредственный нагрев.

Мокрые нагреватели дешевле, но расположение ТЭНа прямо в воде вызывает быстрое образование накипи, существенно уменьшающей эффективность устройства. Приборы сухого типа более долговечны и практичны, но их стоимость намного выше.

Важно! Общим недостатком электрических нагревателей является высокий расход энергии, что сопровождается весьма информативными счетами за эту коммунальную услугу. Попытки сэкономить приводят к отсутствию комфорта при пользовании горячей водой, поэтому обычно такие устройства используются только при отсутствии других возможностей.

Типы накопительных бойлеров

Накопительные нагреватели делятся на два типа:

</ul></ul>

1. Открытые (безнапорные).
2. Закрытые (напорные).

Устройство бойлера для нагрева воды открытого (безнапорного) типа состоит из небольшой емкости примерно на 5-10 литров, снабженной специальным смесителем, способным перекрывать воду при завершении использования прибора. Нагреватель не создает давления и пригоден для использования на садовых участках для летнего душа.

Закрытые (напорные) нагреватели способны обеспечить горячей водой загородный дом. Они имеют большую емкость — 50-200 л, встраиваются в систему водоснабжения, и работают по принципу равномерного подмешивания. То есть при заборе горячей воды не происходит резкой замены холодной, а плавно добавляются новые порции, что способствует более ровному снабжению дома горячей водой.

Как устроен бойлер

Устройство нагревателя довольно просто. Если рассмотреть бойлер в разрезе, то можно увидеть основной элемент — емкость, внутри которой находится нагревательный элемент (это накопительный бойлер с электронагревателями), или систему трубок, по которым протекает жидкость (это теплообменник или бойлер с косвенным нагревом). Он также может представлять собой обычную трубку, окруженную нагревательными элементами (проточный тип: газовый или электрический).

Интересна схема бойлера послойного нагрева — относительно нового устройства, эффективность которого существенно превышает косвенные нагреватели. Емкость при послойном нагреве нужна лишь для аккумулирования и забора горячей воды. Нагрев производится в пластинчатом теплообменнике, горячая вода из которого поступает в емкость. По мере забора горячей жидкости из верхней части, в нее поступают новые порции из теплообменника.

Устройство бойлера.

Принцип работы бойлера

Принцип работы бойлера зависит от его конструкции. Классический прибор — это теплообменник, использующий горячий теплоноситель для нагрева холодной жидкости до нужной температуры. Кроме того, есть бойлеры, действующие по принципу котла — емкость с подогревом извне (так действуют газовые нагреватели), или как работает бойлер электрический, имеющий внутри емкости нагревательные элементы, функционирующие, как обычный электрический чайник.

Требования к бойлерной

Бойлерная в частном доме должна обеспечить требования пожарной безопасности, удобства эксплуатации, ремонта, соответствовать техническим параметрам оборудования. Кроме того, надо вместить довольно большое количество оборудования — сам бойлер, аппаратуру управления и контроля, насосы и т.д. Все эти устройства должны устанавливаться в соответствии с техническими требованиями.

Размер бойлерной в частном доме должен быть не меньше 6 м², а объем — не менее 15 м³, при высоте потолка 2,5 м. Эти требования установлены пожарной инспекцией и обязательны к соблюдению. Кроме того, такое помещение наиболее удобно для обслуживания или ремонта оборудования.

Можно ли сделать бойлерную или котельную в подвале частного дома

Часто возникает вопрос: “Можно ли делать котельную в подвале дома?” Для размещения котельной, подвал — самое удобное место, но есть ограничения.

Дело в том, что в СНиПах такое расположение прямо запрещено, но надо учитывать, что имеются ввиду котлы на сжиженном углеводородном топливе (СУГ), которое раньше использовалось для питания оборудования повсеместно.

На сегодняшний день в аппаратах используют природный газ, поэтому запрет снят. Для электрических котлов ограничений нет.

Важно! Для котельных на газовом топливе требуется отдельный вход.

Как должна выглядеть бойлерная

Устройство бойлерной в частном доме довольно плотно регламентировано правилами эксплуатации оборудования и техникой безопасности:

1. Стены должны иметь отделку согласно проекту, обеспечивающую влагоустойчивость стен.
2. Необходима качественная вентиляция.
3. Оборудуется собственный канализационный вывод.
4. Устанавливается электрооборудование специализированного типа для эксплуатации во влажных помещениях.

Советы и рекомендации по установке оборудования

Помимо специфических требований к установке и подключению оборудования, существуют общие требования к бойлерным комнатам:

1. Стены должны быть из кирпича или бетона.
2. Запрещено хранение легковоспламеняющихся или взрывчатых веществ.
3. Между оборудованием и стенами необходим технологический зазор (определяется по паспорту оборудования).
4. Вентиляционная система рассчитывается по мощности котла.
5. Оптимальный вариант отделки — кафельная плитка, но можно применить минеральную штукатурку.
6. Двери должны открываться наружу, по пути следования при эвакуации.

Устройство бойлерной в частном доме должно полностью соответствовать потребностям жильцов и возможностям сетевых организаций. При отсутствии сетей ЦО или газовых магистралей можно создать полностью автономную систему обогрева и ГВС, независимую от поставщиков ресурсов или электроэнергии.

Видео по теме: монтаж котельной в частном доме

</ol></ol>

Используемые источники:

• https://profazu.ru/bytovaya-tehnika/choice/ustrojstvo-i-printsip-raboty-vodonagrevatelya.html
• https://cotlix.com/ustrojstvo-i-princip-raboty-bojlera
• https://gidpotrubam.ru/vodoprovod/goryachee-vodosnabzhenie-mnogokvartirnogo-doma
• https://stroim.guru/otoplenie/bojlernaya-eto.html
