Как залить выгребную яму бетоном?

СодержаниеСвернуть

Как забетонировать выгребную яму?

Для того чтобы правильно и надежно залить яму бетоном, существует несколько технологий строительства выгребных ям. В их числе: строительство стенок ямы из красного кирпича, возведение из стандартных бетонных колец, обустройство из автомобильных покрышек и заливка стенок и перекрытия ямы из бетона.

Последний вариант является одним из самых простых и самых «бюджетных», поэтому стоит остановиться на заливке выгребной ямы из бетона подробнее. В общем случае предполагается заливка выгребной ямы габаритами 2х2х2 метра, что соответствует потребностям средней семьи, состоящей из двух взрослых и двух детей.

Потребуются материалы и инструменты:

• Портландцемент М400-М500, песок, гранотсев (мелкий щебень), суперпластификатор С-3, вода;
• Битумная мастика для гидроизоляции;
• Стальная арматура;
• Стальной горячекатаный швеллер №10 для плиты перекрытия;
• Обрезные доски толщиной 25-30 мм;
• Деревянный брус 50х50 мм;
• Бревна или деревянный брус 100х100 мм для подпорок при заливке плиты перекрытия;
• Мягкая (вязальная) стальная проволока;
• Конструкция люка;
• Полиэтиленовая пленка;
• Пластиковая труба диаметром не менее 100 мм для устройства канализационного слива;
• Отрезки стальной или пластиковой трубы диаметром 100-120 мм, длиной 2000 мм, для дренажных отверстий;
• Бетоносмесительная установка, лопаты, ведра;
• Молоток, гвозди, саморезы;
• Строительный уровень.

Порядок заливки стенок ямы

• Разметка ямы, рытье котлована, выравнивание стенок, планировка прилегающей территории;
• Изготовление опалубки. Оптимальный вариант – скользящая опалубка, длиной размерами 2х0,5 метра. Собирается из обрезных досок и деревянного бруса. На сторону опалубки, обращенную к бетону, набивается полиэтиленовая пленка;
• Обустройство дренажных отверстий. В стенки ямы рядами (по 2 ряда на очередную заливку), на глубину 50 мм вбиваются отрезки труб для дренажных отверстий. Шаг между трубами в ряду примерно 300-400 мм, расстояние между рядами 350 мм. Выступающие части труб одновременно служат своеобразными разлучками между стенкой ямы и опалубкой, определяющими толщину бетонной стенки – 150 мм;
• Установка опалубки. По периметру ямы устанавливаются шиты опалубки длиной 2 и шириной 0,5 метра. При этом щиты изнутри ямы расклиниваются между собой деревянными брусками. Яма подготовлена к заливке!
• Готовится бетонный раствор в следующих пропорциях: 6 частей гранотсева, 4 части песка, 1 часть портландцемента тщательно перемешиваются между собой. Добавляется вода (до получения необходимой консистенции «густая сметана) и суперпластификтор (согласно инструкции по его применению);
• Лопатами или ведрами заливают раствор в полость между стенкой ямы и опалубкой, вставляя в середину образующейся конструкции прутья арматуры с шагом 150-200 мм и утрамбовывая постукиванием по опалубке и штыкованием лопатой или куском арматуры;
• Залитую конструкцию оставляют на 72 часа до полного схватывания, после чего в стену ямы набивают очередную «порцию» дренажных труб, переустанавливают опалубку выше и производят очередную заливку;
• Перед последней заливкой опалубки следует вывести в яму канализационную трубу, расположив ее под углом 3-5 градусов на глубине примерно 300 мм от уровня почвы;
• Последняя заливка также выдерживается 72 часа, по истечении которых опалубка демонтируется. При этом освободившиеся щиты можно использовать для обустройства «подпорочной» опалубки для заливки плиты перекрытия.

Заливка плиты перекрытия

• На бетонные стены, с шагом 300-350 мм укладываются швеллера;
• В центре конструкции, прямо на швеллера устанавливается конструкция люка. В общем случае надежная конструкция люка представляет собой квадратную рамку размерами 700х700, сваренную из четырех швеллеров №20-№25 полками наружу. Сверху рамки привариваются петли и полотно люка с ручкой. В полотне люка должно быть отверстие диаметром 20-25 мм для выхода воздуха. Соответственно швеллеры не должны перекрывать «зеркало» люка. Для этого их обрезают «в размер», а свободный конец образовавшегося куска швеллера проволокой или винтами крепят к полке швеллера рамки люка;
• Снизу планируемого перекрытия, отступив вниз (от верхнего среза стены) 50 мм, по всей площади перекрытия, с помощью бревен или деревянных брусьев выставляют щиты «подпорочной» опалубки. При этом в месте расположения люка в опалубке вырезается отверстие для возможности выйти из ямы. Горизонтальность щитов контролируется строительным уровнем;
• Для прочности плиты, швеллеры связываются между собой стальной вязальной проволокой;
• Отступив от наружного периметра стен ямы на расстояние 50-100, из деревянных досок, по периметру ямы монтируется опалубка высотой 100 мм;
• Заливка плиты перекрытия. В результате получается монолитная плита толщиной 150 мм, в центре которой расположены швеллера №10;
• После выдержки залитой плиты в течение 72 часов, отступив о конструкции люка на 250-300, устанавливается опалубка (высота в зависимости от высоты швеллера рамки люка) и также заливается бетоном.

После полного высыхания бетона, внутренняя поверхность стен и потолок обрабатывается гидроизолирующей мастикой. Верхняя часть плиты засыпается грунтом до верхнего среза люка.

На дно ямы засыпается фильтр из щебня разной фракции. Просветы дренажных труб очищаются от кусочков бетона. Выгребная яма готова к приему отходов жизнедеятельности!

18182<index>

Вопрос с утилизацией канализационных стоков в загородном доме можно решить несколькими способами. Мощный аэробный септик заводского изготовления зачастую оказывается избыточным вариантом. Если стоков немного, с ними в состоянии справиться простой выгреб с дренажом на дне. Сделать его можно из покрышек или бетонных колец, но дольше всего прослужит сливная яма из монолитного бетона, которая и обойдется дешевле всего при самостоятельном монтаже. Рассмотрим подробнее, как забетонировать выгребную яму.

Содержание

Особенности конструкции выгребной ямы ↑

Сливной выгреб известен частным домовладельцам в России не первое столетие. Эффективность этого очистного сооружения проверена годами, а внутреннее устройство предельно просто. Классическая выгребная яма – это резервуар в земле с фильтрующим днищем.

Бетонный септик можно сделать самостоятельно

Совет! Выгреб за раз способен утилизировать ограниченный объем сточных вод. Этот способ очистки лучше всего применять на дачах, где стоков не так много.

Размеры двухкамерных выгребов из бетона

Для повышения мощности выгребную яму можно разделить на две камеры. В первой будет производиться осветление вод, а во второй – дренирование их в почву.

Монтаж выгреба из монолитного бетона ↑

Двухкамерное очистное сооружение намного эффективней однокамерного. При этом технология монтажа в обоих случаях идентична:

1. Роют котлован нужных размеров.
2. Обустраивают опалубку.
3. Заливают бетон.
4. Гидроизолируют.
5. Делают крышку.
6. Организовывают вентиляцию.
7. Утепляют.
8. Закапывают конструкцию.

Если камер запланировано две, то первую придется забетонировать герметично, она выполняется с монолитными стенами и дном. А во второй в этом случае вместо ж/б плиты на дне делают дренаж из гравия с песком.

Схема бетонного выгреба из двух камер

Совет! Перегородку между секциями можно выложить из кирпича или блоков,но проще всего сделать ее из монолитного бетона, как всю остальную конструкцию.

Выемка грунта под очистное сооружение ↑

Формирование опалубки для заполнения бетоном ↑

Котлован изнутри обкладывается геотекстилем с пропусканием воды в сторону грунта, чтобы уменьшить воздействие почвенной влаги на бетонную конструкцию. Затем по его периметру и в месте перегородки формируется армирующий каркас из стальных или стеклопластиковых прутов.

Важно! После заливки арматура должна быть полностью скрыта бетоном, выход элементов жесткости из монолита недопустим, иначе они начнут коррозировать и долго не прослужат.

Опалубку для выгребной ямы из монолитного бетона можно сделать из:

• досок;
• металлических щитов;
• ламинированной фанеры.

В данном случае делают съемную конструкцию, после застывания бетонного раствора ее придется снять.

Опалубка для бетонирования выгребной ямы делается с распорными вставками

Стенки монолитного выгреба делают толщиной 15–20 см. Между закладных щитов внутри ямы прокладываются распорки, чтобы бетонная масса не сдавила опалубку. В месте ввода канализационной трубы и перелива устанавливаются закладные.

Заливка бетонного раствора и засыпка конструкции грунтом ↑

В перекрытие выгреба вставляют люки и вентиляционную трубу

Важно! Все бетонные поверхности внутри и снаружи резервуара следует промазать битумной мастикой, чтобы максимально обезопасить их от воздействия влаги.

В крышку очистного сооружения перед заливкой вкладывается труба вентиляции и люк из пластика или металла. На этом бетонирование выгребной ямы практически завершено. В холодных регионах выгреб сверху утепляют пенопластом, но в большинстве случаев достаточно просто засыпать бетон сверху слоем почвы толщиной 30–50 см.

Видео: как самостоятельно забетонировать выгребную яму ↑

Сделать выгребную яму из монолитного бетона несложно. Достаточно выкопать котлован, установить в нем опалубку и армирующий каркас. Раствор можно заказать готовый либо приготовить самостоятельно. Главное, после заливки не забыть про гидроизоляцию. Со всеми работами по устройству такого выгреба реально справиться даже в одиночку. Но, прежде чем бетонировать выгреб, следует грамотно подобрать для него место на придомовом участке, проконсультировавшись с экспертом в данной области.

</index>

Что это такое?

Это сооружение состоит из канализационной трубы и вырытого котлована, куда поступают все нечистоты. Невзирая на все положительные стороны таких сооружений, они могут быть опасны для человека из-за микроорганизмов, которые начинают обильно размножаться при плюсовой температуре.

Основные сведения

Если выгребная яма была возведена без учёта всех санитарных и технических норм ( по СНиП ), нечистоты могут просочиться в почву, а затем и в грунтовые воды, что чревато тяжёлым отравлением организма. Если делаете сливную яму своими руками, не забудьте учесть все требования по проведению работ.

Подобный тип канализации чаще всего можно встретить на дачах, а также в частных домах, где на временной основе проживают два-три человека. Такое количество жильцов равномерно использует воду, поэтому систематическая чистка выгребного колодца не понадобится.

Виды конструкций

Самые безопасные, но затратные, — это герметичные. Такая конструкция не имеет дна и пригодна лишь для определенных условий. Выбор данного сооружения напрямую зависит от типа грунтового основания.

Более сложной конструкцией считаются бетонные или кирпичные. В свою очередь, такая постройка исключает возможность попадания сточных вод в грунт. Объем отстойника будет зависеть исключительно от нужд пользователя.

Примечание. Рассчитать их можно по ежедневному использованию воды и вариантам очистки.

Устройство простого резервуара

Эксплуатация герметичных резервуаров возможна с применением специализированных биологических активаторов. Они будут способствовать устранению неприятного запаха, и сделают процесс очистки значительно проще. На территории, где преобладает песчаная почва, можно обойтись самым простым вариантом.

При сооружении конструкции без дна в ход идёт совершено другая технология. Вместо бетонного или кирпичного дна, применяется обычный щебень.

Примечание. Таким образом, можно получить естественный фильтр для всей поступающей из дома жидкости.

Такая конструкция предусматривает нюансы, связанные с количеством поступающей воды.

Максимальный объем жидкости в сутки не должен превышать 1 м³.

Как и где правильно расположить?

От того, где будет расположен отстойник, зависит удобство его использования и безопасность для здоровья окружающих.

При выборе расположения ямы стоит учесть несколько важных аспектов:

• это изначально расстояние от скважины до выгребной ямы и от жилого здания;
• её удаленность от ближайшего места забора воды;
• возможность свободно подъехать для очистки.

Принимая во внимание санитарные стандарты, резервуар для сточных вод размещается на расстоянии примерно семи метров от дома. Однако в эти расчёты следует включить и вид накопителя, который будет использован.

Таким образом, герметичная яма в частном доме должна располагаться на расстоянии 5-7 метров, в то время как отстойник без дна нужно делать как можно дальше. Это позволит свести к минимуму появление любых неприятных запахов внутри помещения и не нарушить санитарные нормы .

Если участок оборудован колодцем или скважиной, отстойник следует разместить в 25-50 метрах от них. Придерживаясь таких норм, удастся избежать попадания в воду вредных микроорганизмов.

Совет. Из-за постоянной работы накопителя понадобится частое обслуживание . Поэтому стоит заранее позаботиться об удобном доступе машины ассенизаторов.

Санитарные нормы

Чтобы впоследствии не возникало проблем, необходимо соблюдать санитарные нормы:

• Сливная яма должна находится от колодца не менее чем за 35 метров.
• Нельзя использовать накопительную систему без дна, если наблюдается превышение отходов (более 1 куб.м).
• Крышка должна прикрывать яму плотно, особенно зимой, чтобы избежать промерзания резервуара. А лучше всего, если крышка с дополнительным утеплителем.

Основные нормативы

Устройство предусматривает в первую очередь оптимальное место. Следует учитывать, что при обустройстве канализации, трубы не должны проходить рядом с домом, но и большое расстояние не подойдет.

Перечень основных требований в частном доме:

Расстояние	Расстояние от соседей должно составлять минимум 5 м, расстояние до грунтовых вод и забора — не меньше чем по 1 м
По правилам, рядом с отстойником не должно быть скважины питьевой воды	Если почва глинистая, следует обеспечить расстояние между ними не менее 20 м. Для суглинка и супеси предусмотрены другие минимальные значения — 30 и 50 м соответственно
Расчет объема , в зависимости от количества проживающих людей	На каждого человека надо выделять минимум 0,5 м 3 от общего объема ямы. При соблюдении данного правила удается существенно продлить срок использования отстойника.К примеру, при использовании глинистой почвы, скорость фильтрации самая низкая, потому что в течение одного года способность к очищению сохраняется на достаточном уровне, а затем постепенно нарушается
Уклон труб	Прокладывая трубы, следует их размещать под уклоном 2-3%. То есть угол должен составлять 2-3 см на погонный метр трубы

Совет. Вызов ассенизационной машины оплачивается независимо от уровня заполнения бака, потому, при создании сливной ямы на своей даче имеет смысл обеспечить запас объема. Например, если в доме будут проживать три человека, оптимальный объем отстойника составляет 6 кубических метров.

Для работ вам понадобятся инструменты:

• перчатки или верхонки;
• ведра и лопаты;
• трос или веревка;
• тачка;
• уровень и рулетка;
• лестница; Соблюдайте технику безопасности, по возможности работайте не один.

Особенности углублений, для которых не предусмотрено дно

Этапы работ:

1. Сначала копают котлован. 1,5 м ³ почвы применяют для теплоизоляции над перекрытием, верхний слой и остальной грунт распределяют по территории участка.
2. Затем делают подушку на дне (щебень, песок), через которую будут уходить нечистоты.
3. Одновременно укладывают под углом трубы, что позволяет избежать застоя жидкости, и возводят стены, которые могут быть как из бетонных колец , так и кирпичных.
4. После укладки второго кольца в его верхней части устанавливают трубу, ведущую в колодец.
5. Когда проложен трубопровод, установлены кольца и крышки, переходят к монтажу люков.
6. Если кладка кирпичная, делают окопку, при этом нужно соблюдать размеры выгребной ямы (ширина составляет 30 см, высота соответствует уровню стен).
7. Не забудьте обработать от влаги.

В данном случае бетонная плита будет лежать не только на стенах колодца, но и на слое грунта, доступ к люку оставляют открытым.

Способы установки своими руками

Есть несколько методов по устройству , многое зависит от размеров и уровня сложности.

Как сделать поглощающую модель?

Поглощающая сливная яма подходит для владельцев небольших загородных домов. Простое устройство, не сложное обслуживание и выбор места расположения.

Стеновые покрытия можно выполнить из нескольких материалов, но самый простой вариант — из покрышек или бетонных изделий:

1. Выкапывается яма, диаметром 800 мм: учтите, она должна быть больше размера кольца.
2. По периметру котлована делается бетонная стяжка, которая и будет надежным основанием для колец.
3. В самом нижнем кольце делаются отверстия через каждые 100 мм для выхода воды.
4. Диаметр фильтрующих отверстий делается размером 50 мм.

Совет. Глубина отстойника не должна превышать 300 см, чтобы не сложно было извлечь осадок.

1. На 100 см сооруженный котлован должен быть заполнен битым кирпичом, гравием или щебнем. Точно таким же материалом, наполняется котлован и снаружи.
2. Перед засыпкой необходимо выполнить все гидроизоляционные работы, которые смогут блокировать внешнюю агрессивную среду.

На конечном этапе работ устанавливается плита с несколькими отверстиями (для вентиляционной трубы и люка).

Как построить герметичную модель?

В целом он ничем не отличается от предыдущего метода, но все-таки есть незначительные отличия:

• Дно нужно забетонировать.
• Не требуются отверстия для инфильтрации.

Схема выглядит следующим образом:

• Для начала армируется нижняя часть бетонного основания.
• Чтобы арматура не утонула, ее можно приподнять и укрепить на колышках.
• Стенки требуют тщательной герметизации. Самый недорогой вариант — это битум, для внешней части подойдёт штукатурка или глина.

Кирпичная кладка в этом случае занимает намного больше времени.

Монтаж готовых моделей

Можно выполнить стандартное решение, вырыть котлован по классической схеме и приобрести готовое изделие. Владельцу понадобится подготовить место для подушки, которое делается из гравия и бетона. Такая конструкция должна укрепиться в течение недели, после чего закладывается готовый комплект.

Заключение

Без исправно функционирующей канализационной выгребной ямы невозможно создать комфортные условия проживания. Процесс не сложный, можно справиться самостоятельно. Не экономьте на материалах, вы будете пользоваться сливной ямой в течение длительного времени. Главное — обеспечить достаточный объем и регулярное обслуживание. Если работы будут выполнены верно, то можно долгие годы наслаждаться уютом и комфортом своего загородного дома.

Полезное видео

Видеообзор наглядно покажет все детали монтажных работ:

Строительство из кирпича:

Опалубка для заливки бетона:

Читайте также:  Как правильно сделать канализацию на даче и в частном доме своими руками

Самые простые и бюджетные варианты

Историческим предшественником данного канализационного объекта была выкопанная в земле простейшая яма, стенки которой обмазывали глиной, укрепляли досками. Затем в землю стали зарывать старые бочки, баки, иные отслужившие емкости. Сейчас подобные «резервуары» для сбора и частичной фильтрации стоков устраивают только в случае, если суточное количество не превышает значения в 1 куб. м.

Элементарная выгребная яма для туалета может удовлетворить нужды дачников, пребывающих на участке по пару дней в неделю в летний сезон. Однако ее устройство не одобряют, а иногда вовсе запрещают санитарно-эпидемиологические службы, нередко сопровождая запреты наложением административных наказаний.

Элементарная выгребная яма: от простейшей обшитой досками емкости для клозета до резервуара из бетонных колец

Внимание. Глубинная отметка дна должна быть выше максимального (весенне-осеннего) уровня грунтовой воды минимум на 1 метр.

Если владельцу загородного участка очень не хочется тратиться на устройство конструкции, и он располагает некоторым количеством изношенных покрышек, данный материал можно с пользой применить. Нужно будет просто укладывать в выкопанный котлован шины, скрепляя их между собой болтами. Если яма устраивается за пределами дома или туалета, в боку укладываемой сверху покрышки надо вырезать отверстие для присоединения канализационного трубопровода. После котлован вокруг самодельного очистного сооружения засыпается грунтом, сверху укладывается бетонная плита с отверстием для вентиляционной трубы и люком для откачки.

Обладатель N-нного количества изношенных покрышек может из них соорудить превосходный резервуар для сбора стоков

Распространенные виды конструкций

По характерным конструктивным различиям выгребные ямы делятся на поглощающие сооружения и герметичные емкости. Функции сбора, накопления и очистки стоков выполняют также септики. Представляют они собой более сложные по техническим аспектам установки с принудительной стимуляцией движения стоков внутри и с биолого-химическими способами очистки.

Недопустимо нарушение санитарно-эпидемиологических нормативов расположения выгребной ямы

Емкости без дна – поглощающие

Прямые потомки «народного» выгреба. Их характерная черта – отсутствие дна, благодаря чему жидкая составляющая стоков, пройдя очистку грубой фильтрацией сквозь слой смеси песка, гравия, битого кирпича и иных «ингредиентов», переходит в грунт. Поглощающий вариант считается наиболее экономным, к тому же устройство ямы данного типа вполне может осуществить абсолютно не имеющий опыта в сфере строительства исполнитель. Еще экономия: из-за частичной инфильтрации очищенной воды в грунт значительно реже возникает необходимость в вызове ассенизаторов.

Конструктивная схема выгребной ямы без дна — стоки проходят фильтрацию через щебень

Поглощающую разновидность ям выбирают, если нет необходимости в отводе большого количества стоков, если в загородном доме нет джакузи, посудомоечных и стиральных машин. Большой объем земля не сможет обрабатывать и принимать. К тому же производящуюся очистку нельзя отнести к разряду стопроцентно эффективных процедур, значит, загрязнять среду стоки из ямы поглощающего типа все же будут.

Герметичные резервуары для стоков

В их названии есть прямая подсказка, говорящая об основной конструктивной особенности. По сути, это замкнутые емкости из не пропускающего воду бетона, кирпичной кладки, пластика, газосиликатных блоков, нуждающиеся в постоянном опорожнении после заполнения. Герметичные конструкции обеспечат полное отсутствие свойственных стокам запахов, но заставит собственников регулярно вызывать ассенизаторскую машину для удаления накоплений.

Важно. Для строительства выгреба неприменим шлакоблок, он слишком быстро разрушится от контакта с водой.

Проще всего купить и зарыть в землю фабричную пластиковую емкость для сбора стоков, подвести к ней канализационный трубопровод и периодически вызывать ассенизаторов для опорожнения

Самой простой схемой устройства резервуара для стоков будет установка приобретенной в магазине емкости из пластика. Ее не нужно герметизировать, правда, желательно залить дно котлована своеобразной цементной стяжкой и укрепить стенки арматурой. В принципе, если хозяев не будет смущать непрезентабельный вид, то и зарывать ее в землю нет необходимости. Еще один веский весьма аргумент в пользу: конструкция из пластика может быть установлена независимо от близкого уровня залегания грунтовой воды. Никакого вреда среде нанесено все равно не будет.

Заполняться сточными массами резервуар полностью не должен, между крышкой люка и уровнем жидкости должно быть не менее одного метра, если уровень превысил предел, емкость следует опорожнить

Простейшие самодельные септики

Это уже более сложные сооружения, совершающие не только глубокую очистку, но и перерабатывающие сточную массу в ценное для садоводов и огородников удобрение. Чаще всего они представляют собой систему из двух или трех камер, в первой из которых происходит лишь сбор и грубое механическое очищение, а в последующих камерах в бой вступают специфические бактерии, окончательно перерабатывающие загрязняющие включения стоков.

Выгребная яма с переливом настолько качественно очищает воду, что ее можно с успехом использовать в хозяйственно-технических целях, например, для поливки или для уборки участка. Но для того чтобы сделать септик с переливом, потребуются немалые усилия.

Принцип работы трехкамерного септика заключается в многоступенчатой очистке сточных масс: в первом резервуаре собранный сток подвергается грубой фильтрации, в следующих камерах производится более тонкая очистка

Если усилий не жалко, но излишка финансовых средств не наблюдается, можно прибегнуть опять же к изношенной автомобильной резине. В смысле к «лысым», но не протертым до дыр покрышкам. Причем, сэкономит владелец не только за счет бросового строительного материала. Для монтажа септика из покрышек не нужен мощный бетонный фундамент, достаточно уплотненной подушки из щебня с песком мощностью 30-40 см и десяти-сантиметровой стяжки.

• Для увеличения объема создаваемого резервуара боковины шин нужно срезать.
• В составленный из шин колодец устанавливается вертикально труба из бетона, ее диаметр примерно в два раза должен быть меньше, чем тот же размер шин. Верхний срез бетонной трубы располагается на 10 см ниже сделанного из авторезины колодца.
• Дно трубы заливается бетоном так, чтобы получился монолитный бетонный цилиндр.

Вверху нужно будет сделать отверстия для инфильтрации и для установки труб, обеспечивающих перелив.

Конструкция выгребной ямы с переливом: входящая в камеру труба должна быть расположена выше, чем труба перелива

• Канализационную трубу нужно ввести в расположенную внутри шин бетонную емкость.

Места ввода канализационных труб в вертикально установленные бетонные трубы необходимо герметизировать.

Как сделать выгребную яму своими руками

Рассмотрим этапы монтажа нескольких вариантов конструкций.

Поглощающая

Собственники небольших загородных владений, решившие собственноручно сделать элементарную канализацию, чаще всего выбирают этот вариант. Привлекает простейшая конструкция и возможность не слишком часто прибегать к услугам ассенизаторов. Стенки можно выложить из кирпичей или газосиликатных блоков, но проще и быстрей их возвести, установив друг на друга бетонные кольца.

Построить стенки из газосиликатных блоков гораздо быстрее, чем выложить их из кирпича, еще быстрее сделать яму из бетонных колец, но для их установки потребуется кран-манипулятор

1. Нужно выкопать котлован шахтного типа, диаметр которого примерно на 80 см будет больше диаметра ж/б кольца. Колец потребуется 3 штуки.
2. По периметру, оставляя центральную часть свободной, надо сделать бетонную стяжку, она будет служить опорным основанием для колец.
3. В нижнем кольце необходимо просверлить отверстия через 10 см для того, чтобы очищенная вода могла проникать за пределы выгребной ямы. Диаметр фильтрационных отверстий 5 см.


   Важно. Глубина подземного сооружения не должна превышать предела в 3м, иначе сложно будет извлечь осевший на дне ямы плотный илистый осадок.

   • Примерно на метр сооруженный «колодец» должен быть заполнен перемешанным с грунтом песком, гравием, битым кирпичом, щебнем.

   Примерно метр нижней части поглощающего канализационного сооружения нужно засыпать «народным» фильтрующим составом: песком, щебнем, гравием, битым кирпичом, как на рисунке

4. Подобным материалом заполняется котлован снаружи. Перед засыпкой выполняется гидроизоляция, защищающая сооружение от агрессии грунтовой воды и препятствующая выходу неочищенных стоков.
5. В завершении устанавливается плита с двумя отверстиями. Одно из них для люка, через который можно будет совершить очистку, второе – для вентиляционной трубы.


   Совет. С целью повышения качества очистки фильтрующий колодец рекомендуют дополнить расположенным чуть выше очистным герметичным резервуаром-накопителем с переливом.

   Схематичная конструкция самодельного септика: из герметичной очищающей емкости стоки переливаются в поглощающую выгребную яму, оттуда очищенная вода проникает в поле фильтрации

Герметичная

Принцип сооружения аналогичен, только не нужно формировать отверстия для инфильтрации очищенных стоков и дно необходимо полностью забетонировать. Желательно армировать нижнюю бетонную платформу, перед заливкой уложив на дно бетонную сетку. Чтобы арматура не «утонула» в бетоне, ее нужно слегка приподнять над поверхностью и укрепить на колышках.

Важный аспект: стенки рекомендуется герметизировать. Дешевый вариант для внутренней изоляции – битум, снаружи самодельный канализационный объект можно просто обмазать глиной. Если стены ямы возводились из кирпича, их можно оштукатурить.

Стандартная конструкция герметичной выгребной ямы с бетонированным дном, стены можно соорудить из бетонных колец, выложить кирпичом или газосиликатными блоками, сделать монолитную емкость, залив бетон в опалубку

Кирпичная кладка отнимет значительно больше времени, чем установка бетонных колец. На дне по аналогии устраивают бетонную стяжку, а класть кирпичи можно, как по кругу, так и, «вырисовывая» в периметре квадрат или прямоугольник. Залитая бетонная платформа должна «созреть» перед началом кладки, простояв 7-8 дней.

Важно. В период выполнения кладки нужно сформировать отверстия для подвода канализационной трубы. Точка подключения располагается ниже зафиксированного местными метеослужбами уровня промерзания.

Канализационный трубопровод к месту сбора стоков должен быть слегка наклонен, для обеспечения самопроизвольного движения загрязненной массы.

Труба, вводящая стоки в яму, должна располагаться ниже уровня промерзания, трубопровод должен быть проложен под наклоном для обеспечения самопроизвольного движения сточных масс

Установка готовых комплексов

Проще и удобней их применения ничего нельзя придумать, обустройство выгребной ямы из точно выверенных по размерам составляющих производится предельно оперативно. Единственный недостаток: заданные изготовителем параметры объема. Но выпускают фабричный продукт в основном с расчетом на среднестатистического потребителя. То есть, найти необходимый комплект совсем несложно.

1. Первое дело – рытье котлована по стандартной для всех ям схеме.
2. Своими руками владельцу нужно будет предварительно сделать подушку на дне шахты из смеси бетона и гравия. Крепнуть она должна неделю, в течение которой своеобразный фундамент нужно слегка «орошать» водой.
3. Затем заказывают доставку комплекта на автомобиле с манипулятором для производства последовательной установки дна, колец, крышки.

   Готовый комплект колец и перекрытий из бетона для оперативного строительства выгребной ямы

4. Внутри советуют сделать дополнительную перемычку для разделения загрязненного стока от очищенной воды.

Способов и методов, как сделать выгребную яму, немало. Из разнообразия вариантов остается выбрать оптимальный, отвечающий потребностям тип конструкции. Какие затраты важнее, на чем лучше сэкономить, выбирать самому владельцу и исполнителю, а знание конструктивных различий поможет принять верное решение.

<index>

Выгребная яма до сих пор используется, несмотря на появление и активное применение септиков, локальных очистных сооружений. Это обусловлено низкой стоимостью обустройства и возможностью применения материалов, бывших в употреблении. Копка котлована осуществляется самостоятельно или с помощью специальной техники. Сначала необходимо выбрать подходящий тип устройства и обеспечить герметичность ямы.

Правильно обустроенная выгребная яма функционирует долгие годы, не требуя к себе внимания.

Типы устройства выгребной ямы для частного дома

Доступные варианты:

• герметичная яма (с дном);
• выгребная яма без дна.

В первом случае стоки попадают в накопитель, который требуется периодически очищать. Котлован с дном хорошо защищен от протечек. Продукты жизнедеятельности и загрязненная вода скапливаются внутри. Когда уровень стоков повышается до критической отметки, посредством ассенизаторской машины яма очищается. Частота подобных манипуляций зависит от интенсивности использования сантехнических приборов (туалета, ванны, раковины).

Если объект небольшой (в доме проживают 1-2 человека), приобретают специальную малогабаритную емкость. Она герметичная, изготавливается из полимерного материала.

Такая конструкция называется накопителем (выпускается в виде пластиковой емкости). На объектах с постоянным проживанием рекомендуется сделать слив в котлован больших размеров. В данном случае глубина сооружения не должна превосходить 3 м, иначе будет сложно производить откачку стоков.

Положительные качества такого типа сооружений:

Схема выгребной ямы.

• за счет герметичности обеспечивается санитарная безопасность: почва не загрязняется, вероятность протечек снижается при условии, что правильно выполнены отделочные работы;
• закрытая выгребная яма обустраивается в грунтах разных типов.

Яма без дна имеет недостаток – высокий риск проникновения болезнетворных бактерий в почву и поверхностные грунтовые воды. Это может быть следствием нарушения строительных работ или эксплуатации сооружения.

Особенности такого варианта канализационной системы:

• боковые стенки препятствуют проникновению загрязненной жидкости в верхние слои почвы;
• вместо дна обустраивается дренаж, в качестве которого используется щебень или гравий.

Стоки сначала проходят своеобразный фильтр из мелких и средних фракций. Затем попадают в грунт, который также задерживает загрязнения. Такие канализационные системы тоже требуют периодической очистки, однако они осуществляются намного реже.

Необходимо обустраивать отдельные ямы под сточные воды от раковины/ванны и продуктов жизнедеятельности (от унитаза). Это обусловлено тем, что вода, содержащая минимальное количество нерастворимых вкраплений, быстрее уходит через дренаж на дне котлована.

Для поддержания условной чистоты подобных сооружений используют биоактиваторы. Они содержат бактерии, которые ускоряют процесс разложения фракций загрязнений. В результате практически все сточные воды уходят через дренаж. В яме остается только осадок в виде ила, содержащего нерастворимые частицы.

Открытые дренажные сооружения не обустраивают в случае:

• глинистого грунта на участке: вода будет с трудом уходить через такую канализационную систему, что обусловлено высокой плотностью и жирностью почвы;
• близкого залегания грунтовых вод: нечистоты не проходят через почву, а сразу попадают в воду, загрязняя окружающую среду.

Расчет объема выгребной ямы

Габариты котлована определяют с учетом количества проживающих человек в доме. Играет роль их возраст. Например, принято считать, что на 1 взрослого приходится 0,5 м³ стоков, на 1 ребенка – 0,25 м³. Чтобы узнать суточный объем, указанные значения умножают на количество человек. Например, если в доме живет 2 взрослых и 1 ребенок, достаточным считается: 2*0,5 + 1*0,25 = 1,25 м³. Полученное значение допустимо округлить в большую сторону до 1,5 м³.

Более точный объем можно узнать, если умножить полученную величину на количество дней до выкачивания.

Например, если ассенизаторская машина вызывается 1 раз в месяц, то достаточным будет 37,5 м³. Если округлить, получится общий объем ямы – 38 м³. Необходимо учесть еще запас – до 10% от полученного значения. Если это слишком большая яма, можно сделать ее меньше, но откачивание будет выполняться чаще.

Глубина сооружения должна составлять 2-3 м. Меньше 2 м копать яму не рекомендуется, т. к. необходимо отвести метровое пространство под выход газообразных веществ. Кроме того, важно учесть вероятность пучения грунта, что может способствовать подъему уровня дренажа и вытеснению стоков. Ширина определяется на основании первоначального объема выгребной ямы и ее глубины.

Нормы размещения выгребной ямы на приусадебном участке.

Выбор месторасположения сливной ямы

Очистное сооружение и накопитель обустраиваются на участке с учетом норм и правил, описанных в ГОСТ, СНиП.

Основные рекомендации:

• герметичный накопитель может находиться на расстоянии 5 м от жилого объекта (но это допустимо в крайнем случае, когда на участке недостаточно места), дренажный колодец обустраивается дальше – от 25 м;
• от соседнего участка отступают 10 м до выгребной ямы;
• расположить накопитель или дренажный колодец следует на расстоянии 30-50 м от природного водоема;
• до хозяйственных построек должно быть 15 м;
• котлован роется на расстоянии 2-4 м от дороги.

Чтобы сточные воды не попали на садовый участок или огород, следует отступить не менее 5 м и только после этого переходить к монтажу.

Строительство независимой канализационной системы

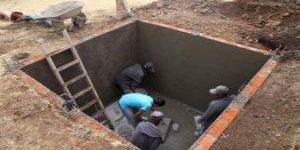

Схема самодельного септика из кирпича.

Чтобы ускорить выполнение работ, часто выбирается вариант установки готового накопителя, например септика из еврокубов. Однако дешевле обойдется сооружение, возведенное своими руками из кирпича.

Схема подобной конструкции:

• роется яма в грунте;
• стенки и дно укрепляют кирпичом;
• сбоку под слоем почвы подводится канализационная труба, она располагается под небольшим углом, чтобы ускорить продвижение стоков;
• сооружение закрывается крышкой, для обслуживания предусматривается люк;
• в верхней части котлована (в боковой стенке) предусматривается отверстие для подведения вентиляционного канала.

Сооружение с фильтрующим основанием строится по такой же схеме. Однако в этом случае на дне формируется щебневая подушка. Жесткого дна, обеспечивающего герметичность, как в первом случае, быть не должно.

При выборе отделочного материала для защиты стенок от сточных вод нужно учитывать свойства и степень прочности изделий.

Например, не рекомендуется применять силикатный или пористый кирпич. Такой материал будет поглощать влагу, что приведет не только к его разрушению, но и станет причиной распространения загрязненной жидкости за пределы накопителя.

Наилучший вариант для канализационного сооружения – обожженный кирпич. Он отличается прочностью, поэтому выдерживает воздействие сил пучения грунта. Кроме того, кирпич из обожженной глины не относится к материалам пористой структуры. По этой причине он лучше противостоит воздействию влаги.

Если планируется обустраивать дренаж на дне котлована, используют многослойную конструкцию: слой почвы, песка, гравия или щебня. Рекомендованное расстояние фильтрующего основания от грунтовых вод в период дождей, когда их уровень поднимается до максимальной отметки, составляет 1 м. Иногда в стенках колодца оставляют отверстия при кладке, что позволит улучшить фильтрационные свойства сооружения.

Рытье котлована

Выемка грунта на участке производится в соответствии с ранее произведенными расчетами. Причем между внешней поверхностью кирпичного сооружения, которое будет возводиться в дальнейшем, и стенками ямы оставляют до 50 см зазора с каждой стороны.

Если этого не сделать, объем накопителя уменьшится, т. к. придется смещать кирпичные стены.

Такая мера позволяет выполнить гидроизоляцию по наружным сторонам сооружения. Даже если используется обожженный кирпич, конструкция защищается от продолжительного контакта с влагой. Это способствует увеличению срока ее службы.

Основание герметичного сооружения должно быть прочным. По этой причине выполняется армирование, дополнительно обустраивается дренаж. Если пропустить один из этапов, снизится прочность выгребной ямы.

Инструкция по изготовлению основания:

Схема монтажа септика с песчано-гравийным фильтром.

1. Формируется песчано-гравийная подушка на дне котлована. Общая толщина слоя – 200 мм. Песок тщательно трамбуется, что позволяет снизить риск проседания основания в процессе заливки и высыхания бетона. Гравий тоже следует утрамбовать по мере возможности (он состоит из крупных фракций, поэтому такой материал сложнее уплотнить).
2. Основание гидроизолируется. Для этого на дно ямы укладывают рулонный прочный материал, например рубероид. Его настилают внахлест. Благодаря этому цементное молочко не попадет в грунт при заливке ямы раствором.
3. Поверх рубероида укладывают предварительно подготовленный каркас из стальных прутьев диаметром 8-10 мм. Рекомендуется использовать для крепления гибкую прочную проволоку. Сварка спровоцирует ухудшение свойств материала, в результате снизится прочность конструкции. Размеры ячеек армирующей сетки – 100х150 мм.

Отливка бетонного дна

Для приготовления раствора используют цемент марки М300 и выше. За счет этого повышается прочность сооружения. Заливают подготовленное многослойное основание слоем бетона толщиной до 150 мм. Этого достаточно, чтобы выгребная яма выдержала воздействие большого объема стоков.

Монтажные работы можно продолжить, когда бетон высохнет. Если нет времени ждать 28 дней, переходят к выполнению кирпичной кладки через 7-10 суток.

За это время раствор схватится, затвердеет достаточно, чтобы выдержать существенную нагрузку без риска потери свойств.

Возведение стен

В большинстве случаев несущие конструкции сооружают с использованием технологии в полкирпича. Для крупных котлованов возводятся более надежные стены: в 1 или 1,5 кирпича. Чтобы упрочнить конструкцию, после окончания строительства вертикальных перегородок производится обратная засыпка пространства между накопителем и стенками ямы. При этом используется смесь песка и цемента.

Готовить раствор не нужно. Достаточно дождаться, когда начнет выделяться осадочная влага, способствующая укреплению выгребной ямы. Нужный результат достигается, когда цементно-песчаная смесь полностью увлажнится. В результате получают монолитное сооружение, которое выдержит нагрузку, оказываемую стоками даже при условии заполнения накопителя.

Нанесение гидроизоляции

Работы по защите кирпичных перегородок от влаги производятся по мере выполнения кладки. Защитить поверхности после окончания строительства не получится из-за небольшого расстояния между накопителем и стенками котлована.

Для гидроизоляции используют обмазочные и рулонные материалы. Сильнее прочих распространена изоляция на битумной основе. Применяют мастики, рубероид.

Выгребную яму рекомендуется покрывать материалами обмазочного типа. Рубероид не прослужит долго при прямом контакте с монолитными стенами из увлажненной смеси цемента и песка. Допустимо комбинировать гидроизоляционные материалы, однако это приведет к удорожанию конструкции. Смесь из песка и цемента, которая используется для обратной засыпки, не нуждается в защите. Наоборот, необходимо обеспечить доступ влаги к данному слою материала. Только при таких условиях возможно затвердевание состава.

Отделка стен выгреба изнутри

Гидроизоляцию кирпичного септика необходимо производить, используя водоотталкивающие материалы.

Рекомендуется использовать штукатурные составы из подходящих по свойствам материалов. Так, предпочтение следует отдавать смесям с влагостойкими свойствами.

Но такой метод гидроизоляции недостаточно надежный, учитывая, что на слой штукатурки вода в действующем накопителе будет оказывать влияние круглосуточно.

По этой причине в смесь на этапе приготовления добавляют жидкое стекло. Подойдет калиевый, натриевый состав. Данный компонент улучшает свойства штукатурки.

Однако следует использовать все возможные способы защиты внутренних стенок из-за высокой влажности внутри накопителя. По этой причине дополнительно выполняется железнение поверхностей сооружения цементом.

Перекрытие сливной ямы

Сверху котлован и кирпичное сооружение закрывают разными способами:

• бетонная плита с отверстием под канализационный люк;
• деревянный щит, для защиты от воды его покрывают рубероидом, поверхности предварительно просмаливают.

Снизить отток тепла из сооружения в зимнее время года помогает слой теплоизоляционного материала. Рекомендуется применять для этой цели пенополистирол.

Однако предотвратить промерзание такие меры помогают не всегда. Необходимо дополнительно использовать слой грунта в качестве теплоизоляционного материала. Поверх бетонной плиты или деревянного щита укладывают почву. Толщина слоя должна быть 150-500 мм.

Строительство выгребной ямы без дна

Схема устройства выгребной ямы без дна.

Для семьи из 5 и более человек рекомендуется выбирать другой вариант обустройства канализационной системы. В данном случае целесообразно построить выгребную яму с дренажным основанием.

Принцип монтажа при этом сохраняется такой же, что и в случае с герметичным накопителем. Однако вместо прочного основания формируется слой сыпучих материалов: грунт, щебень. Технология строительства стен, их гидроизоляция используется та же.

Кирпичную кладку упрочняют песчано-цементной смесью, сверху конструкцию закрывают плитой, изолируют от контакта с водой.

Локальная канализационная система с очисткой стоков

В данном случае используются готовые септики. Они устанавливаются в подготовленные ямы. Главная функция таких сооружений заключается в сборе и очистке загрязненной воды.

Септики могут быть одно-, двух- и трехкамерными. Каждый из отсеков решает разные задачи.

Стоки, проходя через них, сначала очищаются естественным путем (осадок опускается на дно), затем проходят стадию биологической очистки, затем попадают в дренажный колодец или на фильтрационные поля (обустроены по принципу дренажа). Здесь вода очищается до 90-97% и может применяться повторно.

Комплекс дренажной канализации

Обустраивают распределительные колодцы. Их высота не превышает 400 мм, диаметр варьируется от 400 до 700 мм в зависимости от вида используемого для возведения стен материала. Для защиты конструкции от воды используются те же техники: обмазочная изоляция наружных поверхностей, штукатурка внутри, а также метод железнения.

Колодцы закрывают бетонными плитами или деревянными щитами, выполняют теплоизоляцию. Их рекомендуется оборудовать отводами. На дне колодцев создается бетонный лоток, по высоте он соответствует диаметру труб. Такие колодцы удалены от септика. От них отводятся коммуникации.

Нюансы эксплуатации выгребных ям

Дополнительно к перечисленным мерам рекомендуется сделать компостную яму. Ее стенки защищаются слоем глины (толщина до 300 мм), затем они бетонируются. Сверху выполняется кладка кирпича. Стенки компостной ямы должны возвышаться над уровнем земли. Они подвергаются железнению. Сюда сбрасывают осадок при очистке септика.

Такая мера используется для обеззараживания нечистот и преобразования их в компост. Для этого нечистоты выкладывают послойно: сначала торф или грунт, затем осадок из септика, сверху снова земля и т. д.

</index>Используемые источники:

• https://salecement.ru/kak-zalit-vygrebnuyu-yamu-betonom/
• http://stroy-aqua.com/kanalizaciya/vigreb_sliv/kak-zabetonirovat-vygrebnuyu-yamu.html
• https://wodakachka.com/kanalizatsiya/slivnye-yamy/raschet-vygrebnoj-v-dome-sdelat-svoimi-rukami.html
• https://aqua-rmnt.com/kanalizaciya/yamy/vygrebnaya-yama-svoimi-rukami.html
• https://vodasovet.ru/kanalizatsiya/obustrojstvo-slivnoj-yamy-svoimi-rukami
