Разбираемся в схеме отопления от твердотопливного котла

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Главные причины, по которым люди, живущие в частном секторе, выбирают отопительную систему для дома на твердом горючем — простота в эксплуатации, экономичность и высокая эффективность. Для того чтобы правильно провести монтаж такого оборудования, необходимо ознакомиться со схемой отопления частного дома с твердотопливным котлом, а также соблюдать рекомендации по установке.

1 Характеристика твердотопливного оборудования</span></h2>

Газовые магистрали и стабильное электроснабжение в России до сих пор есть не в каждом регионе. Кроме того, электроэнергия стоит недешево. За городом нередко происходят сбои в подаче электричества, а возможность воспользоваться газом существует не всегда. Именно поэтому установка твердотопливных котлов отопления в частном доме имеет массу достоинств:

1. 1. Можно использовать именно те теплоносители, которые доступны в конкретном регионе и стоят недорого, например, уголь, дрова, отходы древесины, торф и т. д.
2. 2. Котлы, работающие на твердом топливе, самые дешевые среди оборудования этой категории.
3. 3. Существует большой ассортимент таких аппаратов, к каждому из которых можно докупить нужные вспомогательные детали и автоматику, если это необходимо.
4. 4. Для монтажа твердотопливного агрегата не нужно получать разрешение администрации, в отличие от газовых котлов.

Однако каждая система имеет не только плюсы, но и минусы. К недостаткам такого оборудования относят:

1. 1. Пожароопасность. Она больше касается дизельных и газовых устройств, но при проблеме с проводкой может возникнуть и с электрическим котлом. Схема подключения твердотопливного котла обладает такой же опасностью, как и все другие разновидности систем.
2. 2. Нужно контролировать, сколько теплоносителя находится в топке. Нельзя просто включить твердотопливное оборудование и забыть о его работе. В пеллетные котлы и устройства длительного сгорания можно подкладывать теплоноситель реже, но такие системы отличаются меньшей автономностью.
3. 3. Процессом горения топлива сложно управлять, в то время как в газовых и электрических моделях можно просто отключить электроэнергию или перекрыть газ.

‘ >Правильное подключение твердотопливного котла длительного горения ДТМРекомендуемСхема обвязки твердотопливного котла в системе отопления

1.1 Разновидности котлов</span></h3>

Системы различаются в зависимости от того, на каком теплоносителе они работают. Чаще всего используют следующее топливо:

• торф;
• дрова;
• древесные отходы;
• брикеты и пеллеты;
• уголь.

Также существуют котлы комбинированного типа. Они могут функционировать на двух или более теплоносителях (например, дровяное горючее + газ/дизель, дрова/электричество и т. д. ). Их использование выгодно в таких случаях:

1. 1. В местности проживания оба теплоносителя имеют невысокую цену и отличаются доступностью. В такой ситуации это очень удобно. Если закончились дрова, всегда существует возможность перейти на газ, отключили электричество — можно применять дрова или угольную разновидность топлива.
2. 2. При двухтарифной оплате электричества. Можно использовать дрова в течение дня, а в ночное время суток, когда электричество стоит дешево, включать электрическое отопление.

Кроме того, существуют котлы длительного горения. Такое оборудование делится на три разновидности:

1. 1. С верхним розжигом. Пламя распространяется сверху вниз, поэтому закладка сгорает медленнее.
2. 2. С ограничениями по подаче воздуха и удлиненной топкой. Пламя распределяется по горизонтали. Сокращая количество кислорода, необходимого для сгорания, можно уменьшить интенсивность пламени.
3. 3. Пиролизные. Имеют две камеры, в одной из них сгорает теплоноситель, а в другой дожигаются газы, испаряющиеся при горении. Такое оборудование очень эффективно, однако оно имеет более высокую цену, чем другие модели.

‘ >Учим работать котлы — ЭКОНОМЯ ЭЛЕКТРИЧЕСТВО! Дешево и сердито!РекомендуемСхема для сборки твердотопливного котла своими руками

1.2 Обвязка аппарата</span></h3>

В комплект к котлу крайне редко идут автоматика, насос и группа безопасности. Все необходимые элементы владелец приобретает дополнительно, основываясь на особенностях оборудования. Следующий шаг — сделать систему более функциональной. Для этого пригодятся такие приспособления:

1. 1. Теплоаккумулятор. Благодаря этому инструменту в доме не будет возникать резких перепадов температуры при перезагрузке котла. Оборудование представляет собой большой бак, который нужно вмонтировать между подающей трубой и котлом. Для того чтобы отрегулировать температурный режим, на выходе из бака ставят смеситель с клапаном-трехходовкой.
2. 2. Бойлер для косвенного обогрева для ГВС устанавливают параллельно системе отопления. Его снабжают собственным насосом и смесителем для того, чтобы вода не остывала во время движения.

РекомендуемСхема и особенности подключения газового котла своими руками

1.3 Открытая самотекущая система</span></h3>

Перед тем как подключить твердотопливный котел отопления своими руками, нужно ознакомиться с основными типами разводки. Их существует несколько.

Система открытого типа с естественной циркуляцией — это самая безопасная схема отопления дома твердотопливным котлом. Она имеет следующие особенности:

1. 1. В контуре располагается расширительный бак (его помещают в наиболее высокой области трубопровода).
2. 2. В системе нет циркуляционного насоса. Вода перемещается с помощью естественной циркуляции. Для такой схемы используют трубы с большим сечением, их размещают под легким углом, чтобы вода могла свободно стекать.

‘ >Как правильно подключить твердотопливный котел к системе отопления

Открытая система имеет много преимуществ. Можно выделить следующие плюсы такой схемы:

1. 1. Обогрев не зависит от электричества, поскольку в системе нет циркуляционного насоса.
2. 2. Устройства для обвязки обойдутся недорого (не требуется насос, открытый бак стоит меньше, чем мембранный).

Однако схема также имеет и минусы. Следует обратить внимание на такие отрицательные факторы при ее использовании:

1. 1. Сделать монтаж будет сложно. Необходимо располагать трубы под определенным уклоном, размещать детали обвязки на нужной высоте.
2. 2. В систему будет попадать кислород, который рано или поздно повлечет за собой образование коррозии.
3. 3. В открытой схеме происходит частичное испарение энергоносителя, поэтому его нужно будет восполнять.
4. 4. Даже если трубы имеют большой диаметр, самотекущая система все равно будет более медленной, нежели принудительная. Нужно оснастить все отопительные устройства регулировочными кранами, число запорной арматуры должно быть минимальным. Однако даже при таком подходе прогрев контура не будет очень эффективным.

Профессионалы рекомендуют помещать в расширительный бачок 1—2 см слоя минерального масла. Это позволит уменьшить поступление кислорода в устройство, благодаря чему энергоноситель будет испаряться в меньшем количестве.

1.4 Закрытый контур с естественной циркуляцией</span></h3>

В этой схеме также нет циркуляционного насоса, однако присутствует другой вид расширительного бака — мембранный (закрытый). Здесь конфигурация аналогична предыдущей системе (трубы большого диаметра, размещенные под небольшим углом), но удастся избежать нескольких минусов, свойственных открытым системам:

1. 1. Через закрытый бак в трубопровод не поступает кислород, соответственно, коррозия будет развиваться медленнее.
2. 2. Нет необходимости постоянно восстанавливать число энергоносителя в контуре.

‘ >Обвязка твердотопливного котла

Закрытая система с естественной циркуляцией — это отличный вариант. Однако при ее использовании обязательно нужно учитывать следующие детали:

1. 1. В емкость бака должно помещаться как минимум 10% количества энергоносителя.
2. 2. На подающую трубу нужно установить предохранитель. Тогда при давлении больше 3 атмосфер клапан будет избавляться от лишнего теплоносителя.
3. 3. В верхней области контура нужно вмонтировать воздухоотводчик.

2 Особенности монтажа</span></h2>

Монтаж твердотопливного котла с насосом может быть проведен только в закрытой системе. Принудительная циркуляция имеет следующие плюсы:

1. 1. Помещение будет прогреваться равномерно, теплоноситель двигается с высокой скоростью.
2. 2. Нет необходимости применять большие трубы. Лучше всего использовать изделия из полипропилена, а не пластиковые.
3. 3. Монтаж производится максимально просто, не нужно размещать трубы под уклоном.

Но при принудительном течении давление будет более высоким, поэтому к группе безопасности предъявляются повышенные требования.

Установка такого контура не исключает возможности перейти на самотекущий режим при неисправности насоса или сбое в энергосистеме. Подсоединение циркулирующего насоса происходит параллельно и с отсекающими вентилями на байпасе.

Обычно насос монтируется в трубопровод в области обратной трубы около котла, так как в этом месте наименьшая температура. Такой подход позволяет сэкономить ресурсы прибора. Кроме того, это наиболее безопасно, поскольку при размещении на подающую трубу пары будут перекрывать циркуляцию, если произойдет закипание жидкости в котле. Перед насосом в области обратной магистрали ставится фильтр.

2.1 Коллекторная разводка</span></h3>

В разветвленном трубопроводе с большой длиной единственного насоса может быть недостаточно. В такой ситуации монтируют несколько устройств, иногда могут даже ставить по одному на каждый контур (отдельно на теплый пол, ГВС, радиаторы). Теплый пол имеет температуру около 50 градусов, поэтому насос можно установить на входе в контур.

Коллекторная разводка лучше всего подходит для большого частного дома. Энергоноситель перемещается в каждый контур от котла по предназначенной для него трубе. Вода не остывает, теплота будет распределяться равномерно.

Коллектор состоит как минимум из обратной и прямой гребенок. У их торцов размещены необходимые магистрали, к штуцерам параллельно подсоединяются обратные и прямые контурные трубы. На входе в коллектор размещаются предохранитель и манометр. На противоположной стороне на теплую гребенку устанавливают воздухоотвод, а на холодную — кран, предназначенный для слива энергоносителя из оборудования. Чтобы в контурах был различный температурный режим, в трубы ставят краны для регулировки.

Другой вариант, позволяющий настроить разные температурные режимы, — это гидрострелка. Для этого трубу с большим сечением размещают вертикально и соединяют ее с обраткой котла и прямой трубой. К корпусу в различных областях подсоединяют контуры. Чем выше подключение, тем более горячим будет энергоноситель.

В маленьких контурах температурный режим можно настроить другим способом. Нужно соединить торцы гребенок с байпасом. Если открыть вентиль, тогда жидкость из обратки смешается с горячей водой из подающей трубы.

‘ >Монтаж коллекторной системы отопления с буферной ёмкостью в Бийске

2.2 Группа безопасности</span></h3>

Приборы контроля уровня безопасности нужны для того, чтобы обеспечить защиту трубопровода от последствий проблем с давлением, предотвратить перегрев ТТА-устройства и нормализовать температуру. Также приспособления не позволяют образовываться конденсату. Чаще всего это происходит из-за чрезмерно высокой температурной вилки между обраткой и подачей. Нормальная дельта температур должна быть равна 20 градусам. К категории группы безопасности относятся следующие устройства:

• воздухоотвод;
• регулировочная арматура, включая клапаны термостатического назначения;
• аварийный теплообменник;
• предохранитель для сброса избытка давления;
• контрольный манометр.

3 Полезные советы</span></h2>

ТТ котлы не являются экологически чистой системой, поэтому для монтажа обязательно потребуется котельная. При установке нужно учитывать перечень правил:

1. 1. Расстояние от топки до стены должно быть не меньше одного метра.
2. 2. Вентканалы нужно оборудовать на расстоянии 50 см от пола и 40 см от потолка.
3. 3. Перед топкой необходимо выполнить настил (подойдет лист асбеста или металла размером не меньше 50х70 см).
4. 4. Над оборудованием монтируют дымоход. Информация об оптимальных координатах дымохода указана в инструкции к устройству.

В дымоходной трубе нужно сделать люки для очищения от сажи. Сборник конденсата необходимо установить на стыке с котлом.

Те части металлических труб, которые находятся в холодных зонах, следует защитить с помощью материалов для термоизоляции. Для этого идеально подойдет базальтовая вата.

ТТ котлы отлично подходят для установки в загородном доме. Существует несколько схем отопления. Только владелец сможет решить, какой вариант подходит ему больше всего. Каким бы ни был выбор, полезные рекомендации помогут провести установку максимально эффективно.

‘ >Обвязка твердотопливного котла с теплоаккумуляторомФото

См. Наша цена на монтаж и обвязку, на котел и бойлер в Минске

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

• подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

• установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
• монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
• подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
• подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
• в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

  V бака = V системы : 10

  Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

• подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
• схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

О цене: ЦЕНА ОБВЯЗКИ ТВЕРДОТОПЛИВНОГО КОТЛА

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

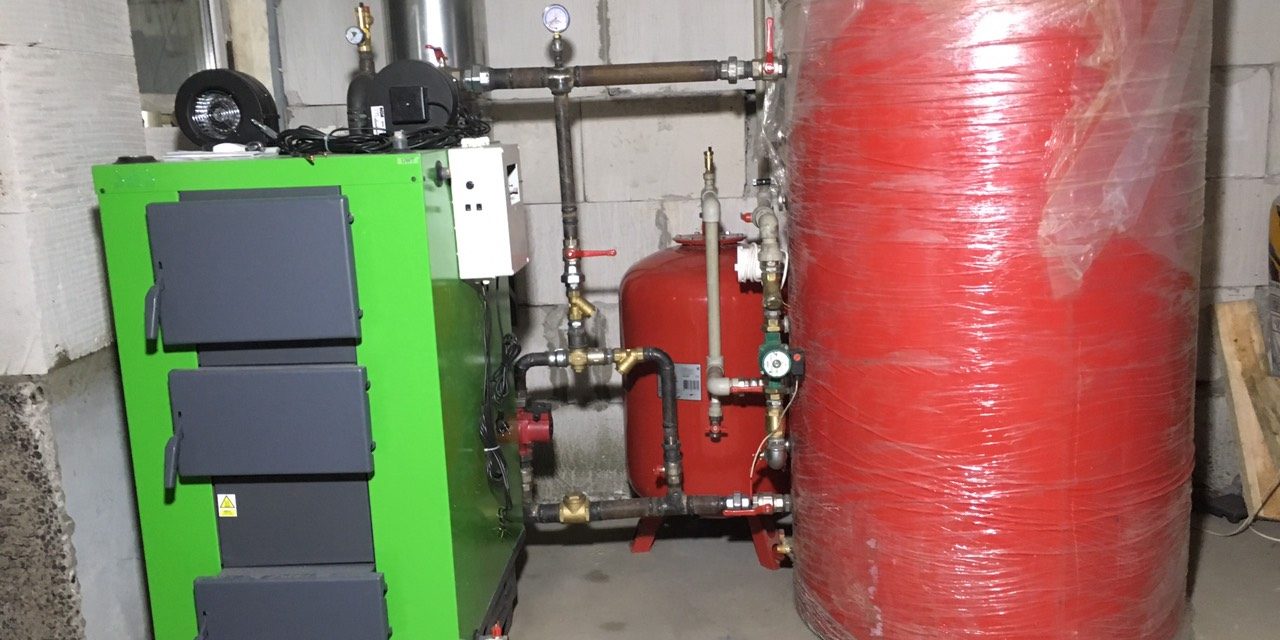

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Также фото: ПОСМОТРЕТЬ ФОТО УСТАНОВКИ ОТОПИТЕЛЬНЫХ КОТЛОВ НА ТВЕРДОМ ТОПЛИВЕ

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

<index>

Главные принципы выбора системы отопления для дома – экономичность, эффективность, удобство в эксплуатации. Рассмотрим, как будет выглядеть схема отопления частного дома с твердотопливным котлом и какие правила нужно соблюдать при монтаже.

Содержание

Особенности котлов на твердом топливе

Газоснабжение и централизованное электроснабжение в России есть до сих пор не везде. Газ стоит дешево только в столичных городах, и даже там дорожает. Электричество всюду дорого.Оставляют желать лучшего коммуникационные сети: перебои с подачей электроэнергии, резкие перепады напряжения – за городом дело обычное. Не всегда есть возможность подключиться к магистральному газу, а приобретение сжиженного в баллонах – дело энергоемкое.Отопление твердотопливным котлом имеет несколько преимуществ:

• можно остановиться на том виде топлива, которое в вашей местности дешевле всего – дрова, торф, уголь, древесные отходы и т.д.;
• твердотопливные котлы – самые дешевые в категории. Дороже стоят модели длительного горения, но их теплоэффективность выше;
• большой ассортимент. Автоматику и вспомогательные элементы обвязки можно при необходимости докупить отдельно;
• в отличие от газовых агрегатов для установки твердотопливного котла не требуется разрешение местной администрации.

Теперь о минусах:

• пожароопасность. Но этот недостаток есть и у газовых моделей, и у дизельных. А в случае проблем с проводкой – даже у электрических;
• необходимость следить за количеством дров/угля в топке. Твердотопливный котел не получится просто «включить и забыть». Реже требуется подкладывать топливо в котлы пеллетные и длительного горения, но и они в этом отношении не слишком автономны;
• процессом горения твердого топлива управлять сложно (у других агрегатов достаточно перекрыть газовый кран или отключить электричество). Инерция у твердотопливных котлов высокая, и у всей системы, соответственно, тоже.

» alt=»»>

Виды твердотопливных котлов

Разновидности твердотопливного котла отопления различаются по виду горючего:

• дрова;
• уголь;
• пеллеты и брикеты;
• торф;
• отходы деревообработки;
• универсальные котлы на две или больше топок.

Кроме того существуют комбинированные модели на два или больше энергоносителей: дрова + электричество, дрова/дизель/газ и т.д. Их приобретение оправдано, если:

• в вашем районе два энергоносителя одинаково доступны и недороги. Закончились дрова – переходите на газ, перебои с электричеством – на дрова и так далее;
• в целях экономии. Например, если у вас двухтарифная оплата электроэнергии – днем топите дровами, а ночью (когда электричество дешевое) переходите на полностью автоматизированное электрическое отопление.

» alt=»»> Есть т/т котлы классические и длительного горения. Виды последних:

• с верхним розжигом. При распространении пламени сверху вниз закладка прогорает медленнее;
• с удлиненной топкой и ограниченной подачей воздуха. Распространение пламени по горизонтали тоже происходит медленнее. Сокращая необходимый для горения кислород, вы снижаете интенсивность пламени;
• пиролизные оснащены двумя камерами: в одной сгорает топливо, во второй дожигаются выделяющиеся при горении газы. Теплоффективность этих агрегатов самая высокая, но они и стоят дороже остальных.

Обвязка твердотопливного котла

В комплектацию твердотопливного котла редко входят циркуляционный насос, автоматика, группа безопасности. Все это владелец докупает сам, руководствуясь особенностями своей системы отопления.Независимо от типа разводки трубопровод следует оснастить приборами безопасности (см. ниже). Второй этап – обеспечение функциональности системы и комфорта при ее использовании. Здесь следует упомянуть пару устройств:

• теплоаккумулятор. Благодаря его работе в процессе перезагрузки котла не будет резких температурных перепадов в доме. Это бак большого объема, который устанавливают между котлом и системой на подающей трубе. Для регулировки температуры на выходе из бака устанавливают смеситель с трехходовым клапаном;
• бойлер косвенного нагрева для ГВС подключают параллельно отопительной системе. Оснащают смесителем и собственным насосом, чтобы при движении от котла к потребителям вода не успевала остыть.

 Приобретать или не приобретать насос, если ГВС не предусмотрено – зависит от разводки. Рассмотрим ее основные виды.

Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

• в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
• отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

• поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
• оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

Минусы:

• монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
• неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
• по той же причине неизбежно завоздушивание контура;
• теплоноситель частично испаряется, приходится его восполнять;
• даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Специалисты рекомендуют добавлять в расширительный бак минеральное масло, слой 1-2 сантиметра. Это сократит поступление кислорода в систему и уменьшит испарение теплоносителя.

Закрытый контур с естественной циркуляцией

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

• через бак в трубопровод не попадает кислород, т.е. медленнее завоздушивание и развитие коррозии внутренних стенок;
• не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

• емкость бачка должна вмещать минимум 10 % объема теплоносителя;
• на подающей трубе обязательно нужен предохранительный клапан. Когда давление в системе превышает критическое (т.е. более трех атмосфер), клапан сбрасывает излишек теплоносителя;
• в верхней точке контура устанавливают воздухоотводчик.

Схема монтажа твердотопливного котла с циркуляционным насосом

Система с насосом может быть только закрытой. Преимущества принудительной циркуляции очевидны:

• высокая скорость движения теплоносителя, равномерный прогрев всех помещений;
• не требуются трубы большого диаметра;
• нет сложностей в монтаже трубопровода: не нужно соблюдать уклон, непринципиальна высота размещения мембранного бака.

Поскольку в системе с принудительной циркуляцией давление выше, требования к группе безопасности тоже повышенные.Монтаж такого контура предусматривает возможность перехода на естественную циркуляцию в случае поломки насоса или перебоев с электроэнергией: насос подсоединяют параллельно, на байпасе с отсекающими вентилями.

Чаще всего насос врезают в трубопровод на участке обратной трубы возле котла, здесь самая низкая температура. Это позволяет сэкономить ресурс устройства и так безопаснее для всей системы: при установке на подающую трубу, если вода в котле закипит, пары перекроют циркуляцию, что чревато аварией.

Со стороны обратной магистрали перед насосом устанавливают фильтр.

Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.

Группа безопасности

Функции приборов контроля и безопасности:

• защита трубопровода от разгерметизации вследствие резкого повышения давления;
• защита от перегрева самого котла;
• регулировка температурного режима;
• предотвращение образования конденсата. Обычно это случается из-за слишком большой температурной вилки между подачей и обраткой. Оптимальная дельта температур – 20 градусов.

В эту группу приборов входят:

• предохранительный клапан для сброса избыточного давления/излишков теплоносителя;
• контрольный манометр;
• воздухоотводчик;
• аварийный теплообменник;
• регулировочная арматура, в т.ч. термостатические клапаны.

» alt=»»>

Особенности монтажа

Твердотопливные котлы не относятся к числу экологически чистого оборудования, для их установки нужна котельная. При монтаже соблюдают ряд правил:

• от топки до стены следует оставлять минимум 1 метр свободного пространства;
• в полуметре от пола и максимум в 40 сантиметрах от потолка нужно оборудовать вентканалы;
• в котельной не должно быть горючих веществ;
• перед топкой следует настелить металлический или асбестовый лист не меньше 50 на 70 см размером;
• над котлом оборудуют дымоход. Рекомендуемые параметры дымохода есть в инструкции котла.

В трубе дымохода следует предусмотреть ревизионные люки для очистки от сажи. На стыке с котлом устраивают конденсатосборник. Части металлической трубы, находящиеся в холодных помещениях (неотапливаемый чердак и др.) нужно обмотать теплоизоляционным материалом для защиты от конденсации и обледенения.

Теплоизоляционный материал для дымоходов – базальтовая вата. Все остальные утеплители в той или иной степени горючи.

</index>Используемые источники:

• https://otivent.com/obvyazka-tverdotoplivnogo-kotla
• https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html
• https://domkotlov.by/stati/stati-po-tverdotoplivnym-kotlam/podklyuchenie-tverdotoplivnogo-kotla
• http://jsnip.ru/vodosnabzheniya/sxema-otopleniya-chastnogo-doma-s-tverdotoplivnym-kotlom.html
