Отапливать жилое помещение с помощью электрических приборов отопления считается довольно затратным удовольствием. При этом зачастую встречаются ситуации, когда не имеется возможности провести центральную систему отопления. В данном случае оптимальным решением является инфракрасная пленка на потолок. Отличительной особенностью такого потолочного обогревателя является высокий коэффициент полезного действия.
Характеристики пленочного инфракрасного отопления на потолок
Инфракрасное потолочное отопление представляет собой пленочное полотно, внутри которого расположены нагревательные элементы. В момент, когда будет осуществляться подача электричества, данная пленка за считанные минуты нагреется до +45 °С. Передача инфракрасных волн осуществляется тем же способом, что и у солнечного света. После того как декоративное потолочное покрытие будет нагрето, тепло будет направлено к полу, от которого в дальнейшем будет отражаться.
Благодаря потолочным инфракрасным пленочным приборам нагреваться будет не только воздух в помещении, но и имеющаяся мебель. Таким образом, в жилом помещении будет постоянно аккумулироваться тепло, которое в дальнейшем будет отдаваться от поверхности предметов.
В помещении на уровне порядка 1-1,5 м необходимо установить терморегулятор, благодаря которому будет осуществляться корректировка работы системы инфракрасного пленочного обогревателя, который монтирован на поверхность потолка.
Как правило, собственник жилого помещения самостоятельно устанавливает уровень желаемого температурного режима. В тот момент, когда будет достигнут заданный уровень температуры, инфракрасный потолочный обогреватель прекращает работу. При этом стоит учитывать, что после прекращения работы оборудования будет осуществлен процесс поддержания установленного температурного режима. Таким образом, каждый раз после включения инфракрасный пленочный потолочный обогреватель будет работать от электрической сети порядка 10 минут.
Среди технических характеристик стоит выделить следующие моменты:
- ширина пленочного полотна может варьироваться в пределах от 0,5 м до 1 м;
- максимальная толщина составляет 1,2 мм;
- максимальный температурный нагрев установленных элементов – +50 °С;
- необходимое напряжение – 220 В;
- масса 1 кв. м инфракрасного пленочного обогревателя составляет 50 г.
Многие считают, что установив такой вид отопления, поверхность пола будет постоянно холодной. Важно понимать, что благодаря нагреву предметов недостаток тепла у пола будет компенсирован.
Виды потолочных пленочных инфракрасных обогревателей
Если рассматривать существующие на сегодняшний день виды пленочных инфракрасных обогревателей, то их можно разделить на 3 группы в зависимости от способа крепления:
- потолочные модели;
- настенные модели;
- напольные модели.
В зависимости от длины волн и температурного излучения инфракрасные пленки бывают:
- низкотемпературными – бытовые модели обогревателей, которые нагреваются до +10 °С-+60 °С, длина излучения инфракрасных волн варьируется в пределах от 5,6 мкм до 100 мкм;
- среднетемпературные – в данном случае диапазон температурных режимов составляет +60 °С-+100 °С, при этом длина волн колеблется в пределах 2,5-5,6 мкм;
- высокотемпературные – диапазон температурного режима превышает +100 °С, излучение инфракрасных волн составляет 0,74-2,5 мкм.
На данный момент времени наибольшей популярностью пользуются потолочные элементы нагревания. Такие модели можно использовать в качестве дополнительного либо основного источника тепла. До таких элементов довольно сложно достать, что исключает получение ожогов, особенно, если в доме есть маленькие дети.
Если правильно провести монтажные работы, то процесс нагревания поверхности потолка будет равномерным. Благодаря привлекательному внешнему виду современных моделей, инфракрасные потолочные обогреватели только дополнят дизайн интерьера.
Совет! При необходимости можно установить в жилом помещении потолочный ПЛЭН.
Потолочное отопление ПЛЭН
Теплый потолок ПЛЭН обладает рядом существенных преимуществ:
- так как устройство работает от электричества отопления, то затраты на электроэнергию минимальные;
- отличительной особенностью является высокий уровень надежности и длительный эксплуатационный срок – проводники запаяны в пленку, в конструкции полностью отсутствуют изнашивающиеся элементы;
- ПЛЭН можно устанавливать под покрытием из любого материала, для его установки не требуется много места;
- благодаря автоматизированной системе, имеется возможность выставлять любой температурный режим.
Стоит обратить внимание на тот факт, что работа осуществляется бесшумно, при этом тепловые потери полностью отсутствуют. Производитель дает гарантию сроком до 25 лет, эксплуатационный срок составляет 50 лет. В процессе эксплуатации потолочное отопление не нуждается в обслуживании.

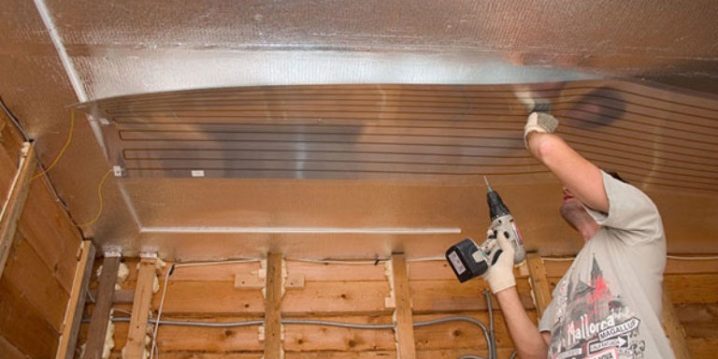

Монтаж инфракрасной потолочной пленки
В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.
Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.
После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.
Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.
При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.
После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.
Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.
Внимание! При необходимости можно установить инфракрасный теплый пол на потолок.
Покрытие ИК пленки для потолка снаружи
При выборе ИК пленки для обогрева помещения необходимо уделять особое внимание качеству системы, которая должна соответствовать ряду основных параметров:
- основа должна быть выполнена из пленки высокого качества, используемый полимер обязательно должен быть пожаробезопасным;
- токопроводящая полоса должна быть без повреждений, при этом выполнена из медных материалов, минимальная допустимая ширина должна составлять 15 мм;
- у серебряной полосы обязательно должен быть четкий контур, без просветов, при этом она должна на 2 мм заходить на медную шину;
- расположение углеродных излучателей должно быть полосатым либо сплошным, геометрические формы никакого влияния на работу потолочной системы отопления не оказывают;
- внешняя ламинация инфракрасной пленки должна быть выполнена из того же полимера, что и основание, не рекомендуется использовать материалы с меньшей толщиной;
- стандартные пленки должны выдерживать воздействие температурных режимов до +80 °С, высокотемпературные материалы – до +110 °С;
- если в процессе производства использовались материалы высокого качества, то деформации в процессе эксплуатации быть не должно;
- качественная ИК пленка должна нагреваться равномерно за короткий промежуток времени – примерно за 5-10 секунд.
Как показывает практика, чем большей ширины будет пленка, то нише вероятность ее перегрева в процессе эксплуатации.
Важно! Если полимер прозрачный, то он намного быстрее деформируется в процессе эксплуатации.
Заключение
Инфракрасная пленка на потолок – устройство, обладающее большим количеством преимуществ, в результате чего оно пользуется такой популярностью. Как правило, монтажные работы можно провести самостоятельно, не прибегая к помощи специалистов. Если работы будут выполнены верно, то такой отопительный прибор окупится в короткий промежуток времени.
Рубрики
Низкотемпературное потолочное ПЛЭН отопление позиционируется производителем как энергоэффективное. Это инфракрасная пленка с отражателем, в которую вмонтировано несколько слоев резисторов.
Инфракрасная пленка под вагонкойЧто такое ПЛЭН, можно понять из цитаты с сертификата продукта:
«Пленочный лучистый нагревательный элемент номинальной мощностью от 50 до 570 Вт удельной мощностью 100-150-175 ВТ на м2. Номинальное напряжение 12, 24, 36, 55, 73, 110, 220В. Класс защиты IP67, ширина полотна 0,35,051,0,65 м, длина полотна от 1 до 5 м с интервалом 0,6 м толщина не менее 390 мкм, пленочное полотно на основе 3 слоев сополимера полиэтилентерефталата и сополимера этилена с винилацетатом. Между вторым и третьим слоями располагается токопроводящий нагревательный элемент — лента холоднокатанная 13 мкм»
Инфракрасное излучение и длина волны в ПЛЭН
Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.
ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.
Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.
Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.
Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.
Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.
Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.
Сертификаты пленочных лучистых электронагревателей
ГОСТ Р 52161.2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.
Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.
Мифы и факты о потолочном ПЛЭН отоплении
- Эффект теплого пола с потолка
- С высоты 2,5 метра и длине волны 9-15 мкм пол будет прохладнее ваших ног. Это подтверждают пользователи ПЛЭНа, не только физики-теоретики. Ваша голова, находящаяся на расстоянии метра от источника излучения получит гораздо больше излучения, чем пол. Итог — валенки и панамка (если не утрировать, то панамка с такой длиной волны не понадобится).
- Более комфортное тепло, по сравнению с традиционным отоплением
- Комфортная температура для человека под инфракрасной пленкой 16-18°С, вместо 22-23°С (по заявкам продавцов). Комфорт весьма растяжимое и субъективное понятие. Сложно понять, почему пониженная температура воздуха должна положительно отразиться на моем комфорте в лучшую сторону.
- Не сжигает кислород и поддерживает оптимальную влажность
- Кислород не горит. Каким образом инфракрасное излучение поддерживает влажность, не ясно.
- Минимальный срок эксплуатации варьируется от 10 до 50 лет (в зависимости от фантазий менеджера по продажам)
- Пленки поступили в продажу не так давно, поэтому это утверждение проверить невозможно.
- Уничтожает плесень и сырость
- В ГОСТах об этом забыли упомянуть, как и об ионизации воздуха, нормализации микроклимата и других преимуществах ИК пленки на потолке.
- Затраты на монтаж и систему пленочного отопления на 70% меньше, чем на другие системы отопления (водяное, тепловые насосы, и тд)
- Откровенная ложь. Расчеты приведены в конце статьи.
- Закрывается любым потолочным декором, кроме металлизированного
- Закроем, и экранируем и так слабые потоки излучения, превратив инфракрасные лучи в тепловую энергию «не спускаясь с потолка». КПД станет ниже масляного обогревателя стоящего под окном.
- В течение часа система работает от 3 до 15 минут, за счет чего достигается экономия электроэнергии в 7 раз (от 3 до 10) по сравнению с конвекторами и электрокотлами
- Не зависимо от теплоносителя, будь то воздух, вода, незамерзайка, предметы и пол — любой нагреватель, при достижении заданной на термостате температуры, будет работать на ее поддержание, работая в тех же 3-15 минутах. Экономия гарантируется производителем только в случае утепления здания по СНИП 23-02-2003 «Тепловая защита зданий». Этот документ предполагает практически дом-термос с «нулевыми теплопотерями». В утепленном по СНИПу доме я сам буду излучать лучистое тепло в 9,6 мкм и обогреваться, в компании с компьютером, плитой, холодильником, стиралкой, собакой и тд. Не мудрено, что пленка в таких лабораторных условиях экономнее газа в N раз (в сравнении со среднестатистическим домом).
- Дешевле монтажа системы газового и электрического водяного отопления в 2-3 раза
- Только лишь в том случае, если газовую трубу придется прокладывать в не газифицированный район.
- Только у ПЛЭН КПД приближается к 100%
- КПД любого сертифицированного электрообогревателя приближается к 100%. Сказки про коэффициент полезного действия и экономичность напомнили «легендарный» электродный котел, о котором я писал в предыдущей статье.
- Потребление 15-20 Вт/м2 при температуре на терморегуляторе 20°С
- СРЕДНЕГОДОВОЙ показатель, как уточнил представитель производителя после «допроса». Иногда вскользь говорят о среднесезонном. 5-6 месяцев в году мы вообще не отапливаемся. Учитывая, что система выходит на поддержание температуры от 2 до 4 недель (в этот период отопление работает на полную мощность), мне сложно представить счет за электричество в первый отопительный месяц. 20°С довольно прохладно, как по мне.Кстати, серьезных прозрачных расчетов по энергопотреблению не существует. По крайней мере по моей просьбе такие расчеты были обещаны, но не предоставлены ни одной из продающих пленку организаций.
- ПЛЭН абсолютно безопасен
- Не требует разрешительной документации на монтаж и эксплуатацию
- Однако требует документального выделения необходимой электрической мощности и выходящего из этого апгрейда электрической сети в доме.
- Именно низкотемпературный пленочный ИК обогреватель является самым энергоэффективным из ИК отопительных систем
- Любой ИК отопительный прибор неплохо греет и поддерживает температуру, но стоит гораздо дешевле отопления греющей пленкой. Сам нагреватель электричество не экономит: 1 кВт взял, 1 кВт отдал (если его не закрыли вагонкой, гипсокартоном и иже с ними).
- Самая удобная и недорогая в монтаже система отопления — поставил и забыл
- Если конвектор можно продать, подарить, переместить, отправить на дачу — то с вмонтированными в потолок листами уже ничего не поделаешь. Еще один момент: монтаж системы водяного отопления под электрокотел при появлении газа сгодится и на газовый котел, да и на ТТ. Можно положить и контур теплого пола. Если вы захотите применить дополнительный обогрев (теплый пол с кабелем, конвектор), то система работать не будет.
Вопросы, на которые менеджеры по продажам ПЛЭН не дают ответов
- Не является ли оконное стекло частично прозрачным для ИК излучения? Летом у окна жарко, так как стекло пропускает до 40% инфракрасного излучения, превращающегося в тепловую энергию. Любые другие отопительные приборы так же частично теряют тепловую энергию через окна, но они гораздо мощнее, чем излучение низкотемпературной инфракрасной пленки и компенсируют теплопотери за счет мощности и температуры. Не улетает ли «лучистое тепло» в окно?
- Зачем ПЛЭН производят теплый пол? Маркетологи ПЛЭН категоричны к теплому полу — обогрев с помощью теплых полов (водяных, кабельных) поднимает пыль с пола посредством естественной конвекции (теплый воздух поднимается вверх и увлекает за собой пыль). Но зачем тогда они производят инфракрасную пленку под напольное покрытие для теплого пола, если в рекламе потолочной греющей пленки ругают метод обогрева теплыми полами?
- Как пленка работает под гранитом? Заявлено, что ПЛЭН для теплого пола можно класть даже под гранит, но разве гранит не экранирует инфракрасное излучение? Каков смысл в экранируемом излучении? Получается, что пленка просто механически греет камень своими 35°С.
- Почему потолочное ПЛЭН отопление не сушит кожу, но сушит дерево? Если инфракрасное отопление не сушит воздух и кожу, почему в «продающих» текстах пленку рекомендуют для сушки древесины, машин после покраски и фруктов?
- Почему излучение не выходит за пределы помещения? Один «солдат» из армии менеджеров по продажам пленки уверял, что в квартиру ПЛЭН идеален, другой — что не эффективен для квартиры, так как я буду греть соседей. То-есть в доме ИК лучи не пробивают стены, пол, окна, а в квартире я соседей грею — лучи покидают помещение через перекрытия. У меня с этим отоплением сплошной когнитивный диссонанс.
- Как быть с физикой и оптикой? Глянцевые поверхности, не зависимо от цвета, отражают до 99% излучения. Чем светлее предметы и стены, тем меньше ИК излучения «впитают». Разве не так? Неоднозначно все с поглощением и отражением ИК излучения, точных расчетов и обнародованных экспериментов просто не существует.
Пытался найти видео-отзыв реальных пользователей потолочного отопления, но кроме роликов НТВ и рекламных видеопрезентаций так и не нашел ничего.
Сколько стоит потолочное ПЛЭН отопление?
Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.
По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.
Цена на пленку варьируется от $13 (украинское производство) до $30 (Финляндия). Я считал оригинальный ПЛЭН (Россия).
Наименование | Стоимость $ |
Итого (без проводки, отделки потолка, утепления по СНИПам.): | 920 |
Инфракрасная пленка ПЛЭН, м2 | 21,6 |
Монтаж, м2 | 5 |
Терморегулятор 16А (до 22 кв.м.) /10А (до 12.9 кв.м.), шт | 30/28 |
Блок управления системой отопления, шт | 95 |
1,2 | |
1,2+10% | |
Электропроводка в гофре, м.п | 2,5 |
Электропроводка без гофры, м.п | 2 |
Монтаж терморегулятора, шт | 5 |
Фанера, дюбеля, саморезы, м2 | от 1 |
«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.
Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.
Наименование | Стоимость $ |
Комната 17 м2 Noirot Melodie Evolution 2000W | 210 |
Кухня 12 м2 Noirot Melodie Evolution 1250W | 170 |
Ванная комната 4,6 м2 Noirot Spot E-3 500W | 85 |
Программатор/радиопульт | 80 |
Монтаж самостоятельный (вилка в розетку) | |
Итого (без проводки): | 545 |
А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.
Кому нужен ПЛЭН?
Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.
Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.
Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь. Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.
В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.
Системы обогрева для нежилых и жилых помещений представлены на рынке в огромном количестве. И среди всего этого многообразия плёночный инфракрасный обогреватель выделяется высоким КПД, длительным сроком службы и повышенной эксплуатационной безопасностью.
В представленной нами статье детально описан принцип действия оборудования, применяемого для формирования лучистого обогрева. Перечислены достоинства с недостатками, приведены технические характеристики. Мы познакомим с вариантами применения и способами устройства популярных пленочных систем.
Электроприборы для ИК обогрева
Аббревиатура ПЛЭН означает «пленочный лучистый электронагреватель» либо просто «пленочный электронагреватель». Использовать нагревающую ИК-пленку допустимо в качестве и дополнительного, и основного источника тепла.
Фактически это пленка с внутренними нагревательными элементами, излучающими инфракрасные волны в результате прохождения по ним электрического тока.
Преимущества инфракрасного принципа
Нагрев воздушных масс в помещении от того или иного источника может осуществляться за счет:
- теплопроводности;
- конвекции;
- теплового излучения.
Первые два принципа теплоотдачи используются в водяных и масляных радиаторах, а также вентиляторах с нагревательными спиралями.
В них сначала с помощью теплоносителя или ТЭНа нагревается некая рабочая поверхность, от которой затем осуществляется нагрев комнатного воздуха в непосредственной ее близости. Потом с помощью естественной или принудительной конвекции происходит воздухообмен уже по всей комнате.
Пленочные ИК обогреватели относятся к отопительным системам, нагревающим не непосредственно воздух в комнате, а сначала поверхности стен, предметов мебели, пола и потолка в ней
Тепловое излучение подразумевает передачу тепла от источника с помощью электромагнитного излучения инфракрасного спектра. Воздух непосредственно от ИК-лучей нагреться не может.
Они способны нагреть лишь поверхности из твердых материалов. То есть сначала в результате работы системы отопления ПЛЭН происходит нагрев мебели и отделки в комнате, а затем уже они отдают тепло воздуху.
ИК-лучи часто называют «тепловым излучением», потому что человеком эффект от работы инфракрасного оборудования воспринимается тактильно как ощущение тепла и не вызывает какого-либо дискомфорта
Инфракрасное тепло – это электромагнитные волны в диапазоне 0,74–2000 мкм. Если посмотреть на Солнце, то порядка 40% его излучения на Землю приходится на видимый свет, а около 10% и 50% соответственно на УФ и ИК лучи.
Пленочные электронагреватели ИК типа генерируют тепловую энергию, имеющую длину волны в районе 9,2 мкм. Для человека такие лучи полностью безопасны, естественны, так как более всего напоминают «солнечный свет». Ведь само по себе человеческое тело излучает тепло инфракрасного спектра с длиной волны 9,6 мкм.
Устройство пленочной системы обогрева
ИК пленочные электрообогреватели включают три основных элемента:
- нагревательный;
- передающий;
- излучающий.
Первый преобразует энергию электрическую в тепловую. Второй распределяет образованное тепло по всей площади ПЛЭНа, а третий излучает инфракрасные лучи.
Помимо нагревающей ИК-пленки в систему пленочного обогрева также входят терморегулятор с одним или несколькими датчиками температуры и кабели для подсоединения нагревателя к электросети
Нагревающий элемент в ПЛЭНе делается из проводника с высоким сопротивлением. Обычно это тонкая полоска из нихрома (из него выполняются спирали в ТЭНах) либо углерода. При этом практически все производители пленочных ИК обогревателей сейчас перешли на второй вариант. Карбон более экономичен, дешев и эффективен.
Передающий элемент представляет собой слой алюминиевой фольги, которая отличается высокой теплопроводностью. Она располагается с одной либо двух сторон ИК-пленки. Также ряд производителей вовсе не используют алюминий, полагаясь только на излучающий материал.
Верхний слой рассматриваемого пленочного обогревателя с обеих сторон выполняется из ПЭТ (полиэтилентерефталата). Пленка из этого термопластика обладает высоким коэффициентом ИК-излучения, спокойно выдерживает температуры до +200С и является отличным диэлектриком.
Пленка зачищает внутренние нагревательные элементы от конденсата и влаги, формирует из разрозненных компонентов единую греющую систему, а также сводит риск поражения человека током практически к нулю.
ИК-пленка устроена так, чтобы нагревающие элементы внутри нее нагреваться могли только до +55º С. Температуры выше практически исключены, подобный нагрев возможен лишь кратковременно в аварийной ситуации при резком скачке напряжения в сети
Расчет и монтаж пленочного ИК обогревателя производятся с учетом, что пленка будет работать на нагрев не постоянно, а короткими интервалами от нескольких секунд до нескольких минут.
То есть, такой инфракрасный нагреватель быстро поднимает температуру поверхностей в комнате до требуемых показателей, а потом выключается терморегулятором. И затем вновь запитывается от электросети лишь время от времени по мере охлаждения комнатного воздуха.
Сфера применения инфракрасного ПЛЭНа
Пленочные лучистые электронагреватели чаще всего применяются как довесок к водяному отоплению. В южных регионах они могут служить в качестве основной отопительной системы. Надо лишь правильно рассчитать нужную для требуемой ситуации площадь инфракрасной пленки.
При помощи пленочного ИК обогревателя можно подогревать пол полностью или зонально. Ее устанавливают на потолок и скаты мансарды, стены в обычных жилых помещениях и даже банях, т.к. пленки с IP 54 спокойно переносят повышенную влажность
Инфракрасные пленочные нагреватели допустимо устанавливать в:
- жилых загородных домах;
- городских квартирах;
- банях и саунах;
- производственных и складских помещениях;
- дворах для содержания животных;
- гаражах с отоплением и без;
- теплицах и т.д.
Принципиальных ограничений для использования рассматриваемых низкотемпературных электронагревателей нет. Единственное ограничение для устройства инфракрасного отопления – помещение должно быть с габаритами по высоте до 3-х метров. Если потолки выше, то потребуется устанавливать высокотемпературные и более дорогие модели инфракрасных обогревателей.
Характеристики и виды ИК-пленок
Инфракрасные электрические обогреватели делятся на два вида – низкотемпературные и высокотемпературные. Первые способны нагреться лишь до +50 С, а вторые даже до 200 С. В быту используются только варианты первого типа в виде ПЛЭН или ламповых либо панельных приборов, рассчитанных на работу от электрической сети 220 В.
Толщина самих ИК пленок не превышает 1 мм, но есть еще металлические клеммы для подсоединения их к проводке, которые несколько толще
Технические характеристики низкотемпературные пленочные ИК-обогреватели имеют следующие:
- Номинальное напряжение – 220 Вольт.
- Степень защиты по IP – от «22» до «67».
- Вес нагревательного полотна – около 500 грамм/м2.
- Удельная мощность – 150–300 Вт/м2.
- Нагрузка по току – 0,68–1,4 А/м2.
- Длина – 0,25–7 м.
- Ширина – 0,5–1 м.
Гарантию производители на инфракрасную пленку дают 10–15 лет. Однако по факту такие системы обогрева служат до полувека.
По способу монтажа пленочные ИК-обогреватели делятся на:
- настенные – «греющие картины» (для дополнительного локального обогрева);
- потолочные – за натяжными и подвесными потолками;
- напольные – «теплые полы».
Напольный аналог в вопросе эффективности немного уступает потолочному. Пленочный теплый пол укладывать под шкафами, кроватями и диванами нельзя. А мебель места в жилом помещении всегда занимает немало места. «Картины» и просто пленки за декором на стене – вовсе наихудший способ использования ИК пленочных обогревателей.
Наиболее эффективным является потолочный вариант, инфракрасные лучи с потолка охватывают максимум возможной площади в комнате
Выпускаются инфракрасные нагревательные пленки в виде:
- моделей заданных размеров (например, «ЗЕБРА» или «НИРВАНА»);
- полотен для индивидуального раскроя по проектным размерам, производят их шириной от 50 до 100 см.
Первый вариант нельзя резать на месте монтажа. Такие системы выпускаются в готовом виде, нужно лишь подсоединить провода клеммами. Их необходимо особо вдумчиво подбирать из имеющегося у производителя размерного ряда, чтобы укладка потом не вызвала проблем.
Второй вариант пленок продается в рулонах до 7 метров длиной. Этот вариант инфракрасного теплого пола можно нарезать под требуемые размеры непосредственно в помещении обычными ножницами.
Достоинства и недостатки пленочных обогревателей
Плюсы у нагревающих ИК-пленок следующие:
- Высокая безопасность и надежность.
- Минимальные сроки монтажа системы электрического обогрева.
- Максимально быстрый и комфортный для человека прогрев помещения.
- Эстетичный вид отопительной системы, которая полностью закрыта декором.
- Полная автоматизация работы нагревателя, как следствие, отсутствие необходимости в обслуживании.
- Высокая эффективность.
- Нулевой риск протечек воды (теплоносителя) из батарей.
- Отсутствие проблем с сушкой и выгоранием кислорода в комнатном воздухе.
- Абсолютная бесшумность работы.
- Нет конвекции – нет оседающей повсюду пыли.
- Возможность установки в каждой комнате в доме своего микроклимата в соответствии с заданными параметрами.
- Отсутствие резких перепадов температуры по высоте (разница у пола и под потолком будет в пределах 2–3 градусов).
Проводники и нагревательные элементы в инфракрасном обогревателе надежно запаиваются в ПЭТ пленку в заводских условиях. Плюс движущихся частей в такой отопительной системе нет совсем. Изнашиваться, ломаться и корродировать нечему.
В доме площадью 100 квадратов ИК пленочная система вместе с проводкой и защитой в электрощите монтируется за 2–3 дня. Главное, чтобы сеть была рассчитана на требуемые нагрузки.
Включение/выключение электрообогревателя производится терморегулятором, который отслеживает температуру в комнате с помощью встроенных датчиков и сам подает питание на нагревательные элементы. Также есть программируемые термостаты, позволяющие задать различные режимы для разных помещений и времени суток.
Высокая экономичность использования ИК обогревателей обусловлена кратковременностью их работы, они включаются терморегулятором в общем лишь на 10–20 минут в течение часа
Из минусов пленочных ИК-электронагревателей стоит упомянуть:
- Большие счета за электроэнергию.
- Необходимость наличия достаточной мощности на вводе электросети в дом.
При одинаковой площади коттеджа или квартиры затраты на электроэнергию будут в 1,5–2 раза выше трат на газовое отопление от магистральной системы. Но котел на газу, его подключение к магистрали либо газгольдеру и монтаж батарей с трубами – это также существенные деньги.
Монтаж лучистой греющей системы обойдется в разы дешевле такого варианта. А у твердотопливных котлов он выигрывает еще больше и в плане расхода топлива, и по стоимости установки.
Особенности монтажа пленочного ИК-отопления
Гибкие пленочные нагреватели можно без особых затруднений смонтировать самостоятельно своими руками. Главное при транспортировке и раскрое не сгибать пленку под углом более чем на 60 градусов. Разрез ее производится в местах, указанных производителем на полотне.
В качестве утеплителя лучше всего под пленку подкладывать изолон или пенофол с отражающим ИК-лучи фольгированным слоем. А терморегулятор следует устанавливать подальше от прямых солнечных лучей, батарей и сквозняков.
Если поставить программируемый термостат, то можно будет разные комнаты в доме нагревать последовательно по отдельности. Это позволит существенно снизить пики нагрузки по току и мощности на вводе электросети в коттедж
Чтобы добиться максимального эффекта, площадь пленочного обогревателя должна достигать 60–70% от квадратуры обогреваемой комнаты. При этом под мебель на полу и над высокими шкафами под потолком класть ИК пленку нельзя. Толку для людей от такого нагрева будет ноль, а вот точки локального перегрева в помещении появятся.
Также полосы инфракрасного гибкого электронагревателя требуется отодвигать от стен на 15–20 см. Чтобы правильно рассчитать и разложить пленку, необходимо заранее составить план комнаты со всеми требуемыми отступами и местами расстановки мебели.
Любой отделочный материал является экраном для инфракрасного излучения. Вопрос лишь в степени его прозрачности, ослаблении ИК лучей и нагреве данной отделки или облицовки. Одни предметы облицовочные варианты пропускают лучистого тепла, а другие меньше.
Вариант #1 – на полу
Укладка инфракрасного ИК обогревателя в напольном варианте производится на ровное черновое основание из бетона, древесных плит или гипсокартона. В бетонную стяжку или слой плиточного клея класть его нельзя, полимерная пленка не рассчитана на щелочное воздействие со стороны используемого при этом цемента.
В качестве финишного покрытия сверху допустимо укладывать:
- ламинат (без пробковой подложки);
- тонкий ковролин поверх настила из ДСП или фанеры;
- линолеум без теплоизоляционного подслоя.
Паркет поверх ИК-пленки класть не рекомендуется. Дерево паркетных плашек от перегрева станет трескаться и скрипеть.
Мебель на ножках ставить сверху пленочного обогревателя запрещается, это может привести к его продавливанию и повреждению, а также вызовет локальный перегрев напольного покрытия
По СанПиНам пол в жилых комнатах разрешается нагревать только до +26 С. Однако при сильном морозе за окном ИК напольную систему отопления придется включать на полную мощность, чтобы достичь комфортных температур воздуха в помещении.
И в этом случае ходить по нему босыми ногами станет дискомфортно. Это главный недостаток напольного варианта инфракрасного пленочного обогрева.
Вариант #2 – на потолке
Пленочные инфракрасные обогреватели в потолочном исполнении разрешено закрывать:
- евровагонкой, МДФ и ГКЛ с толщиной до 12 мм;
- натяжными потолками (ПВХ или тканевыми);
- подвесными системами типа «Армстронг» или «Грильято».
Чем ближе к инфракрасной пленке чистовая потолочная отделка, тем лучше. По максимум отодвигать их друг от друга можно лишь на 20 мм
Если ИК пленочный обогреватель монтируется вместе с подвесным потолком, то нагревающую пленку следует укладывать непосредственно по каркасу системы. Фиксировать ее на перекрытии нельзя, так как будет слишком большой воздушный разрыв между ПЛЭН и чистовой отделкой.
Нельзя поверх инфракрасной пленки монтировать любые металлические, зеркальные и стеклянные отделочные конструкции. Также стоит избегать использования стекломагниевых панелей.
Выводы и полезное видео по теме
Ролик #1. О достоинствах и монтаже потолочного ПЛЭНа:
Ролик #2. Виды нагревательных инфракрасных пленок:
Ролик #3. Плюсы и минусы ИК-отопления:
Инфракрасное лучистое тепло в вашем доме – это эффективный и безопасный способ обогрева жилища. Установка электрических ИК-пленок окупается в течение 2–3 лет за счет экономии на твердом топливе для котлов и стоимости котельного оборудования.
Даже у отопления на газу из магистрали рассматриваемые нагреватели выигрывают в конечном итоге. Надо лишь правильно их рассчитать для конкретного помещения и имеет достаточные ТУ по мощности электросети.
Хотите рассказать о том, как выбирали или монтировали систему лучистого пленочного обогрева собственными руками? Есть желание поделиться техническими нюансами и технологическими тонкостями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.
Содержание
Счета на отопление в холодных широтах ежегодно увеличиваются. Это приводит к тому, что многие стремятся перейти на альтернативные источники тепла, особенно владельцы частных домов. Пленочные электрообогреватели – отличный вариант, работающий за счет инфракрасных волн. Однако многие до сих пор боятся использовать этот вид обогревателей несмотря на все их преимущества, а все потому, что не до конца понимают принцип их действия и особенности монтажа. Эта статья даст исчерпывающие ответы на многие вопросы, связанные с использованием инфракрасных обогревателей в быту.
Устройство и характеристики
Пленочные ИК-обогреватели (ПЛЭН) – приспособления, которые позволяют обогревать жилое или производственное помещение. Их конструкция включает в себя:
- нагревательный элемент;
- пленка;
- фольга.
Отдача тепла происходит вследствие выделения инфракрасных волн. Их безопасность и польза для человеческого организма доказана не одним десятком научных исследований.
Более того, инфракрасное тепло используется в физиотерапии многих заболеваний.
Основное отличие ПЛЭН от более привычных отопительных приборов заключается в том, что в процессе работы нагревается не воздух в помещении, а окружающие предметы, которые впоследствии отдают тепло. Это позволяет добиться более комфортного и постепенного нагрева воздуха в помещении без его пересушивания, что очень актуально в зимний период.
К преимуществам инфракрасных пленочных обогревателей можно отнести следующее.
- Гибкая регулировка температуры благодаря тому, что можно дополнить ИК-прибор терморегулятором.
- Равномерный прогрев помещения. Это достигается благодаря особому принципу работы устройства.
- Невысокое потребление электроэнергии. Особенно ощутима эта разница в сравнении с потреблением классических электрообогревателей.
- Быстрая и понятная установка. Монтаж проводится быстро, не требует наличия специального оборудования, однако в этом деле есть свои тонкости, которыми нельзя пренебрегать.
- Срок годности ПЛЭН – 50 лет.
- Широкий диапазон температур. Использовать такой обогреватель можно при температуре от -40 градусов. К тому же ИК-обогреватель не боится перепадов температур.
- ПЛЭН не пересушивает воздух в помещении, не уменьшает количество кислорода, а также безопасен для человека и окружающей среды.
- Быстрый нагрев помещения. К примеру, для того, чтобы нагреть помещение с начальной температурой в +10 градусов до комфортных +20, потребуется не более 50 минут работы устройства.
Помимо достоинств, у ПЛЭН есть и недостатки.
- Для того чтобы добиться нормального и стабильного обогрева помещения, потребуется большое количество ИК-приборов.
- ПЛЭН нерационально устанавливать в плохо утепленных помещениях. Перед началом монтажа такого типа обогревателя сначала нужно будет позаботиться об устранении возможных утечек тепла из дома.
- При нарушении технологии установки обогревательной пленки она может сильно нагреваться, тем самым выдавая некомфортную температуру в комнате.
- Если устанавливать к ПЛЭН дополнительно терморегуляторы и защитные экраны, то это приведет к существенному удорожанию проекта.
Все перечисленные минусы можно легко устранить при внимательном и правильном подходе к монтажу и выбору инфракрасных обогревательных элементов.
Принцип действия
ИК-лучи – невидимые для человеческого глаза волны длиной от 0,74 мкм до 2 мм. Тепловая энергия, поглощаемая предметами в комнате, в которой установлены ПЛЭН, становится источником инфракрасного излучения.
По диапазону ИК-волны можно разделить на следующие типы:
- коротковолновые – от 0,74 до 2,5 мкм;
- средневолновые – от 2,5 до 50 мкм;
- длинноволновые – от 50 мкм до 2 мм.
То, насколько сильно нагреются расположенные в одном помещении с инфракрасным обогревателем предметы, зависит от его температуры. Чем выше нагрев, тем короче образующиеся инфракрасные волны, следовательно, они проникают глубже в материал и вызывают больший его нагрев. То есть воздух в помещении нагревается не самими лучами, а предметами, на которые эти лучи воздействовали.
Благодаря своему уникальному принципу работы инфракрасные обогреватели способны повышать температуру окружающей среды даже в условиях вакуума.
Рассмотрим принцип действия ПЛЭН поэтапно.
- При подключении 12-вольтового обогревателя к электросети резистивные детали нагреваются за 7-9 секунд до предустановленной температуры (обычно это 40-50 градусов).
- От нагревателей тепловая энергия поглощается фольгой. Так как алюминий обладает высокой теплопроводностью, то вся поверхность фольги распределяет тепло равномерно, что позволяет использовать всю полезную площадь ИК-обогревателя для генерации волн, а значит, лучшего обогрева помещения.
- После выхода температурных параметров воздуха на установленные срабатывает термодатчик, который отключает ПЛЭН. При этом разогретые при работе обогревателя предметы окружающей среды продолжают отдавать тепло. А когда температура упадет от заданной на 10 градусов, прибор снова включится и продолжит свою работу.
Таким образом, пленочные инфракрасные обогреватели позволяют снизить счета на электроэнергию (в сравнении с масляными радиаторами), при этом поддерживая комфортную температуру в помещении. Это возможно благодаря правильно подобранным материалам изготовления, а также уникальному принципу их работы.
Разновидности
В настоящее время ПЛЭН очень востребован. В первую очередь это обусловлено его безопасностью, простотой работы, а также большим разнообразием вариантов установки. Можно установить их на стену, потолок, пол, а также в качестве декоративного элемента.
Инфракрасные обогреватели делятся на следующие виды.
- Пленочные. Работают исключительно на электрической энергии. Пользуются большим спросом, так как универсальны и могут быть установлены на любую поверхность, будь то пол, потолок или стена. Благодаря тонкости материала и нейтральным цветам он не бросается в глаза, а значит, может быть вписан в любой интерьер жилища. Настенные варианты могут быть стилизованы под декоративное панно или картину.
- Напольные. Такой тип ПЛЭН очень похож на всем известный классический теплый пол. Это один из самых экономичных (энергосберегающих) типов инфракрасных обогревателей, так как он минимизирует затраты электроэнергии, при этом помещение нагревается очень быстро.
- Подвесные (потолочные). Такой тип обогревателей устанавливается непосредственно на потолке. Благодаря этому расположению отсутствует риск повреждения прибора при эксплуатации. Потолочная установка позволяет сохранить полезные квадратные метры площади. Большинство моделей подвесных ПЛЭН имеют терморегулятор, а также систему дистанционного управления. Это позволяет задавать необходимые параметры системы, находясь вне помещения.
- Настенные. Обычно такие модели ИК-обогревателей устанавливаются на стенах вблизи или под окнами. Выполняются чаще всего в виде декорированных панно или картин. Они выглядят настолько гармонично, что неосведомленный человек вряд ли догадается, что перед ним отопительный прибор. Их преимуществами можно считать:
- небольшие размеры и вес;
- декоративный внешний вид;
- простота монтажа и демонтажа (гибкий обогреватель-картину легко свернуть и перевезти).
- Промышленные. Отличаются от бытовых ИК-обогревателей гораздо большими размерами, весом, соответственно, и производительностью. Также на производствах и в цехах обычно устанавливают не электрические, а газовые устройства. Они бывают как напольными, так и настенными.
Какой бы ПЛЭН ни был выбран для отопления дома, результат его работы в первую очередь будет зависеть от правильности его установки.
Особенности монтажа и эксплуатации
Установка пленочных обогревателей любого типа может быть проведена самостоятельно, без обращения к профессионалам. Однако для этого следует знать некоторые тонкости:
- пленка должна монтироваться на сухую, чистую и выровненную поверхность;
- разрезать греющие элементы можно только по линиям, специально обозначенным производителем;
- лучше не проводить установку при отрицательной температуре в помещении, а также при высоких показателях влажности;
- максимально допустимая длина одного полотна пленочного обогревателя – 8 метров, а расстояние между полотнами – не более 5 миллиметров;
- нельзя сгибать пленку более чем на 90 градусов;
- крепление к поверхности проводится специальным крепежом или при помощи строительного степлера и скоб. Категорически запрещено использовать при монтаже гвозди, шурупы или саморезы;
- электропитание подводится только к уложенному обогревателю. Включать в сеть скрученный в рулон прибор запрещено.
Ход работ по монтажу ПЛЭН выглядит так.
- На подготовленную обеспыленную поверхность укладывается отражающий экран из фольги. Он устанавливается внахлест и фиксируется специальным скотчем.
- Далее размещаются нагревательные элементы, то есть сама пленка.
- Подключается питание, а провода прячутся. На этом этапе также монтируется терморегулятор.
Сложностей при установке ПЛЭН возникнуть не должно. Однако если работы будут проводиться самостоятельно, то следует перед их началом внимательно ознакомиться с инструкцией от производителя и учесть все указанные в ней нюансы.
Советы по выбору
Для того чтобы не разочароваться в ИК-обогревателе, следует отнестись к покупке данного прибора ответственно и заранее все просчитать. Внимательно оцените следующие критерии.
- Возможность отопления при помощи других, более дешевых вариантов. Например, не совсем разумно устанавливать работающий от электричества обогреватель там, где есть газ. Последний вариант все же более экономичен. Если газ отсутствует, то ПЛЭН будет хорошим вариантом.
- Сколько времени планируется проводить в помещении. Если рассматривается вариант отопления при помощи пленочного обогревателя в дачном доме, в котором не проживают круглогодично, то можно сделать выбор в пользу декоративных панно или ИК-картин. Установка в таком помещении полноценной потолочной или напольной системы нецелесообразна ввиду ее недешевой стоимости, а также трудоемкого монтажа.
- Наиболее полно себя показывает ПЛЭН в бетонных и кирпичных домах, а вот в строениях из других материалов с ними могут конкурировать альтернативные варианты.
- Перед покупкой необходимо проверить все сертификаты на приобретаемые обогреватели. К сожалению, не все продавцы реализуют товар надлежащего качества. Поэтому имеет смысл приобретать продукцию только проверенных и надежных фирм.
Руководствуясь этими советами, можно подобрать оптимальный вариант ПЛЭН и сэкономить не только средства, но и время на монтаж.
Обзор отзывов
Большинство пользователей инфракрасными обогревательными системами довольны своим выбором. Они отмечают экономичность этого типа отопления, а также его щадящий к параметрам воздуха режим работы. Температура в помещении достаточно быстро выходит на комфортные параметры, при этом влажность воздуха остается приемлемой, а значит, в таком доме приятно находиться и самочувствие не ухудшается. Особенно актуально это может быть для маленьких детей и пожилых людей.
Недовольны ПЛЭН чаще всего те, кто нарушил технологию монтажа, а также неправильно эксплуатировал это оборудование. Дело в том, что пленка требует достаточно бережного отношения и вряд ли выдержит натиск детей или домашних животных.
Инфракрасные обогреватели – прекрасный выбор для отапливания жилых помещений. Однако к их выбору и монтажу следует относиться ответственно, и тогда они будут работать без перебоев не один десяток лет.
О том, какие бывают инфракрасные пленочные обогреватели, смотрите в следующем видео.
Используемые источники:
- https://2proraba.com/teplo-ventilyaciya/plenochnyj-potolochnyj-obogrevatel.html
- https://ehome.ironws.com/otopleniye/elektro/potolochnoe-plen/
- https://sovet-ingenera.com/otoplenie/teply-pol/plyonochnyy-infrakrasnyy-obogrevatel.html
- https://stroy-podskazka.ru/obogrevateli/infrakrasnye-plenochnye/
