Если с распространенными ТЭНовыми моделями электрокотлов все предельно ясно, то понимание принципа работы, преимуществ и недостатков электродных котлов отопления присутствует далеко не у всех. Связано это с завышенными заявлениями маркетологов, утверждающих о невероятной экономии и, наоборот, с отзывами владельцев, убедившихся, что это не совсем так.
На деле же электродные котлы – это обычные электрокотлы, несколько отличающиеся принципом действия, компактными размерами и более низкой стоимостью. Но стоит ли использовать именно их для отопления частного дома и насколько правдивы все существующие мнения, выясним, разобрав принцип работы и отличия от стандартных ТЭНовых электрокотлов.
Что из себя представляют электродные котлы отопления
Электродные котлы отличаются компактными размерами, маломощные однофазные модели едва превышают диаметр магистралей отопительной системы и не требуют места вокруг себя, поэтому могут быть установлены абсолютно в любом месте. Но стоит учитывать, что они представляют из себя всего лишь теплообменник, в отличие от ТЭНовых моделей в моноблочном корпусе требуют отдельной покупки расширительного бака, циркуляционного насоса, группы безопасности и прочих элементов отопительной системы.
Устройство и принцип работы
Действие котлов основано на прямом нагреве посредством электролиза. В корпусе на определенном расстоянии друг от друга расположены электроды: катоды, притягивающие при подаче постоянного тока положительно заряженные ионы воды, и аноды, притягивающие отрицательно заряженные ионы. Но при подаче на электроды переменного тока они сменяют полярность 50 раз в секунду (стандартная частота тока 50 Гц), что вызывает постоянно движение ионов воды. За счет высокого сопротивления среды, кинетическая энергия движущихся ионов преобразовывается в тепловую и теплоноситель быстро нагревается.
В технической литературе электродные котлы также называют электрокотлами прямого нагрева, поскольку теплоноситель нагревается напрямую, посредством прохождения через него тока, а не через нагрев ТЭНа, который потом нагревает воду.
С одной стороны такой принцип нагрева не подразумевает образование накипи и КПД ионных электрокотлов остается неизменным на протяжении всей службы, в то время как КПД ТЭНовых моделей за счет образования накипи при использовании в качестве теплоносителя жесткой воды со временем снижается до 90 или даже 80% (от изначальных 99%). С другой же стороны воздействие электрического тока усиливает процесс коррозии всех металлических элементов водяного контура отопительной системы.
Для работы электродных котлов необходим недистилированный и нефильтрованный теплоноситель, который будет выполнять роль электролита. Это может быть обычная водопроводная вода, пропиленгликоль или этиленгликоль. Практически все производители ионных электрокотлов выпускают собственные теплоносители и рекомендуют использовать именно их (тут часто бывает и подвох, т.к. при использовании иного теплоносителя слетает гарантия, это прописано в паспорте большинства моделей).
Использование в качестве теплоносителя дистилированной воды, антифриза или масла недопустимо.
Стоит ли их использовать для отопления частного дома: разбираем известные утверждения и заблуждения
- Электродный котел гораздо проще и дешевле в монтаже, поскольку нет необходимости в организации дымохода и вентиляции. Кроме того, его установка не требует согласования.
Это действительно так, однако любой электрокотел не требует отдельного помещения под котельную, особого покрытия стен, организации дымохода, приточной и вытяжной вентиляции. Процесс организации системы отопления с котлом ионного типа действительно более простой, но не настолько как при использовании ТЭНовых аналогов, которые уже имеют в своем корпусе все необходимые узлы системы отопления (достаточно подключить лишь подачу и обратку).
Касательно согласования, то все зависит от мощности. Любые электрокотлы мощностью более 10 кВт требуют обязательного согласования со службами Энергонадзора. Также важно понимать, что любые электрокотлы мощностью свыше 6 кВт необходимо подключать к трехфазной электросети.
- Электродные котлы имеют более высокий КПД, они экономичны и потребляют на 30-50% меньше электроэнергии.
КПД всех современных электрокотлов более 99%, поэтому подобные заявления это всего лишь маркетинговый прием или сравнение с крайне старыми моделями, которых уже как минимум несколько лет нет в продаже.
Однако в заявлении есть и доля истины, поскольку из-за образования накипи при использовании в качестве теплоносителя жесткой воды КПД ТЭНовых моделей со временем снижается до 90 или 80%: для подогрева теплоносителя через слой накипи необходимо больше времени и энергозатрат. КПД ионных котлов остается стабильным на протяжении долгого времени.
Также на экономичность серьезно влияет функциональность автоматики. Автоматика ионных моделей более простая и уступает ТЭНовым, где в моделях среднего ценового сегмента и выше присутствуют энергосберегающие ночные режимы, возможность программирования режима работы на неделю вперед и т.д. Решить проблему можно с помощью комнатного терморегулятора стоимостью 2 000-4 000 тыс. руб., но опять таки, это дополнительные расходы, нивелирующие основное преимущество электродных котлов – низкую стоимость.
- Надежность и срок службы электродных моделей выше.
При грамотной, соответствующей требованиям, эксплуатации это от части так, поскольку электродные котлы имеют максимально простое устройство и какая-либо неисправность в первые 12-15 лет эксплуатации – редкость.
В то же время, единственной уязвимой деталью ТЭНовых моделей является сам нагревательный элемент – ТЭН. При использовании некачественного теплоносителя он подлежит замене спустя 3-5 лет, при использовании подготовленного, очищенного и умягченного теплоносителя – до 8-10 лет.
- Электрические котлы ионного типа более безопасны.
При аварийной ситуации это действительно так и обосновывается принципом работы, поскольку при утечке теплоносителя или отключении электроэнергии, электроды попросту перестанут работать. При подаче питания они снова возобновляют работу без вмешательства человека. ТЭНовые модели при отсутствии защиты от перегрева не перестанут работать при утечке теплоносителя, что приведет к разрушению.
Но дело в том, что сегодня даже многие бюджетные ТЭНовые электрокотлы имеют защиту от перегрева, режим предотвращения замерзания, защиту от блокировки циркуляционного насоса. Поэтому это крайне спорное утверждение.
Эффективность и критерии выбора энергосберегающих электрокотлов отопления
- Стоимость
Большинство электродных моделей стоят в пределах 4-9 тыс. рублей, в то время как стоимость ТЭНовых – от 19 до 29 тыс. за наиболее распространенные модели среднего ценового сегмента.
Низкая цена котлов ионного типа действительно является весомым преимуществом, но часто переоценивается покупателем. Стоит учитывать, что для организации системы придется отдельно докупать расширительный бак, группу безопасности, циркуляционный насос и прочие узлы, уже имеющиеся в корпусе моделей с трубчатым электронагревателем. А это еще 5-10 тыс. руб., для достижения большего комфорта и экономии также необходим функциональный электронный терморегулятор – еще 2-4 тыс. руб.
Сложности при эксплуатации
- Грамотная эксплуатация согласно требованиям подразумевает использование качественного теплоносителя со сбалансированным химическим составом и всеми качествами электролита. Производители рекомендуют использовать специально подготовленные для этих целей жидкости, обладающие хорошей ионизацией, достаточной теплоемкостью и антикоррозийными свойствами.Залить в систему отопления обычную водопроводную воду возможно, но обычно это приводит к снижению КПД, быстрой коррозии всех металлических магистралей отопительной системы. Кроме того, со временем любой теплоноситель теряет свои свойства и требует замены спустя 3-4 года, что также вызывает дополнительные хлопоты и расходы.
- Как мы уже упоминали, воздействие электрического тока на черные металлы и нержавеющую сталь существенно ускоряет процесс коррозии, что снижает ресурс системы отопления. Поэтому в связке с электродными котлами в принципе не рекомендуется установка стальных или чугунных радиаторов – только алюминиевые или биметаллические. В противном случае ресурс радиаторов снижается в прямом смысле в несколько раз.
- Фазы электрической сети подключаются к электродам, а ноль – к корпусу электрокотла, поэтому обязательно требуется надежное повсеместное заземление и установкой УЗО ограничиваться не рекомендуется. При некачественном заземлении на трубах и батареях может появиться опасный потенциал. Кроме того необходимо убедиться в качестве проводки в доме, поскольку оборудование высокой мощности создает серьезную нагрузку на электросеть, вызывает колебания напряжения. Впрочем, это не особенность ионных электрокотлов, а в целом любого электрооборудования мощностью от 4-6 кВт.
Подводя итог: если вы не готовы к дополнительным работам по монтажу и особенностям экусплуатции электродных котлов, лучше доплатить 20-30% стоимости и выбрать ТЭНовый электрокотел, что мы и рекомендуем сделать. На сегодня они занимают около 90% рынка электрокотлов. Но при грамотном подходе имеет место быть и выбор в пользу котлов ионного типа, преимущества и недостатки которых подытожены ниже.
Отзывы о бытовых электрокотлах ионного типа: преимущества и недостатки
Преимущества |
Недостатки |
Стабильно высокий КПД на протяжении длительного времени | Все элементы отопительной системы необходимо докупать отдельно |
Низкая стоимость, на 20-30% ниже с учетом всех необходимых для организации системы отопления элементов и на 50-60% ниже при сравнении сами котлов | Посредственная автоматика, уступающая по функционалу ТЭНовым моделям среднего ценового сегмента и выше |
Отсутствие любых неисправностей в виду максимально простого и надежного устройства | Дополнительные трудности в эксплуатации: выбор теплоносителя и необходимость в его регулярной смене, ограниченный выбор радиаторов отопления, необходимость надежного заземления |
Простота монтажа | Использование исключительно в системах отопления закрытого типа |
Самые компактные размеры | |
Более быстрый на 30-40% нагрев теплоносителя |
Лучшие известные производители и модели: характеристики и цены
Галан
Наиболее распространенный российский производитель электродных котлов. Имеет самый широкий модельный ряд и варианты мощности: от маломощных 2-3 кВт-ных моделей для обогрева небольших помещений до мощных 36 кВт-ных ионных котлов. Электрокотлы отличаются одними из наиболее бюджетных ценами быстрым нагревом, бесшумной работой. Из недостатков – ступенчатая регулировка мощности и дорогой, рекомендуемый производителем, теплоноситель (около 2 200 рублей за 20 л).
Модельный ряд представлен не только компактными «Очаг», «Гейзер» и «Вулкан», но и моноблочными «Галакс», в корпус которых уже установлены расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и манометр.
Стоимость: 4 000-13 000 руб. за компактные и 29 000-30 000 за моноблочные модели.
ЭОУ
Еще один российский производитель, аббревиатура расшифровывается как «Энергосберегающие отопительные установки».
Модельный ряд представлен электрокотлами мощностью от 1 до 36 кВт. Электродные ЭОУ отличаются долговечностью (заявленный производителем срок службы и вовсе 30 лет) и функционированием от обычной водопроводной воды. Недостатками являются посредственная автоматика, более высокие цены и посредственная доступность, поскольку производитель представлен в самой малой части магазинов рынка отопительного оборудования.
Стоимость: 4 600-15 000 руб.
Beril
Известный латвийский производитель SIA “BERIL”. Несмотря на более высокую стоимость, электродные котлы Beril являются одними из лучших для отопления частного дома, поскольку отличаются высокой надежностью, качеством сборки и главное – многофункциональной экономичной автоматикой. Имеется плавная поградусная регулировка мощности, несколько экономичных режимов работы, возможность подключения внешних датчиков температуры или GSM-модуля, статистика потребления электроэнергии.
Также имеются характерные ТЭНовым моделям защита от перегрева и режим предотвращения замерзания.
Стоимость: 4 450-25 000 руб.
Котерм
Еще один российский производитель отопительного оборудования. Наиболее удачной моделью считается Котерм «Дачник М», отличающейся максимально компактными размерами, качеством сборки и надежностью, быстрым нагревом теплоносителя. Известные недостатки – это посредственная автоматика со всего лишь 3-х ступенчатой регулировкой мощности и ограниченным функционалом, а также необходимость использования исключительно фирменного теплоносителя Котерм Эко.
Стоимость: 8 800-11 000 руб.
Цены: итоговая таблица
Производитель | Стоимость, руб. |
Галан, Россия | 4 000-30 000 |
ЭОУ, Россия | 4 600-15 000 |
Beril, Латвия | 4 450-25 000 |
Котерм, Россия | 8 800-11 000 |
И снова здравствуйте! Многие из вас слышали про чудесные электродные котлы, которые очень сильно экономят электричество. Возникает законный вопрос: «Как и за счет чего это происходит?» Давайте попробуем разобраться где здесь правда, а где вымысел. Начнем с объяснения физических принципов работы электродного котла.
Принцип работы электродного котла.
Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла. А в обычном электрическом котле сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:
Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:
- Дистиллированная вода не подходит, потому что не проводит электричество.
- Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.
В паспортах на такие отопительные аппараты, производители обычно пишут, что котел будет гарантированно работать только с их теплоносителем, в состав которого входят «особенные» ингибиторы коррозии или что-либо еще. Меня мучают подозрения, что делается это для того, чтобы при случае отказаться от гарантийного обслуживания, если потребитель использовал какую-то другую жидкость. Производители рекомендуют применять для электродных котлов пропиленгликоль или этиленгликоль. Если интересно, то можете прочитать мою статью про низкозамерзающие теплоносители. Теперь давайте коснемся еще одного вопроса.
Сравнение КПД электродного и обычного электрического котла.
Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:
Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.
Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.
Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:
По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада! Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°. При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов. Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций. Чем больше секций, тем дороже система отопления выйдет по цене. Единственный вариант с такой температурой теплоносителя — водяные теплые полы. Но нужно помнить, что для нашего холодного климата они не подойдут в качестве основной системы отопления.
Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.
Сложности в эксплуатации электродных котлов.
Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:
- Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
- Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд. Системы заземления дорогое и сложное удовольствие
- Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
- Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:

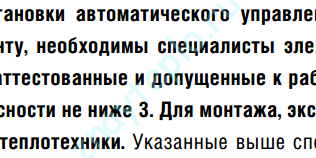

В общем, многовато проблем для одного устройства.
Краткие итоги статьи.
Электродный котел, конечно, интересное техническое решение. Но проблем с его с эксплуатацией много и они серьезные. При этом нет никаких доказательств его экономичности, кроме обещаний производителей и продавцов. Скажу еще, что по какой-то неведомой мне причине ни один известный производитель оборудования для отопления не выпускает электродных котлов. Возможно, что это вызвано именно этими проблемами. На этой оптимистичной ноте я завершаю эту статью. Жду ваших вопросов в комментариях.
В современных системах отопления используются самые различные типы обогревательного оборудования. В их числе электродный котел, который отличается от классических устройств с ТЭН специфическим нагревателем и другими особенностями.
По отзывам специалистов, такие установки обладают повышенным показателем КПД, а также массой преимуществ, делающих их незаменимыми для частных домов.
1 Общая информация</span></h2>
В некоторых обстоятельствах при выборе оптимального источника энергии для обогрева помещения единственным вариантом становится электричество. Ведь в отдельных населенных пунктах отсутствует подключение к общей газовой магистрали, а проведение персональной линии стоит очень дорого.
Что касается отопления твердым топливом, то оно актуально лишь в той местности, где такой источник тепла является доступным и дешевым. Дизельные котлы — вообще отдельная тема, ведь они очень дорогие, и при этом недостаточно безопасные. Да и хранить внушительный объем солярки в домашних условиях очень проблематично.
Другое дело — электрическая энергия. В настоящее время она доступна даже в самых отдаленных регионах. Конечно же, многие боятся высоких тарифов на электричество, но порой ему нет замены, поэтому выбор очевиден.
И хозяева загородных домов по-особому заинтересованы в покупке высокоэффективных обогревательных установок с низким уровнем энергопотребления и лучшим КПД. В связи с этим большим спросом стала пользоваться уникальная разработка — электродный электрокотел для отопления.
В отличие от других типов электрических котлов, электродные обладают массой преимуществ и при этом подвергаются разгромной критике. Чтобы составить адекватное представление о подобном оборудовании, нужно видеть грань между крайностями и реальностью.
‘ >Электродные котлы видеообзор boilershop ruРекомендуемЭлектродный котёл своими руками
2 Принцип работы</span></h2>
Чтобы понять, в чем заключается принцип действия котла электрического (электродного), достаточно вспомнить самый незамысловатый способ нагрева воды со студенческих времен. Речь идет о нехитром приборе, который состоит из кабеля с электрической розеткой на одном конце, и двух бритвенных лезвий — на противоположном.
Между этими металлическими элементами выдерживается небольшое расстояние. Как только такое устройство оказывается в воде и на него начинает воздействовать 220-вольтная электрическая сеть, жидкость в емкости мгновенно нагревается. Процесс занимает совсем немного времени, ведь закипание происходит буквально за минуту.
Подобное явление объясняется простыми физическими законами: как известно, даже обычная вода (за исключением полностью очищенной), способна передавать электричество, так как находящиеся в ее составе элементы обладают разной полярностью. При взаимодействии с двумя электродами постоянного тока ионы начинают перемещаться к положительному проводнику и аноду. Сама реакция называется электролизом, поэтому обогревательные конструкции, работающие по этому принципу, часто носят название — электролизный котел отопления.
Однако электродный котел для отопления частного дома задействует не постоянное, а переменное напряжение с частотой 50 Гц. В результате, полярность электродов может меняться со скоростью 50 раз за секунду, а движение становится колебательным, а не направленным.
Для нагревания теплоносителя задействуется принцип расщепления молекул H 20. Таким образом происходит передвижение ионов с разным зарядом, что сопровождается выделением внушительного количества электрической энергии. В результате электроды подогревают жидкость без каких-либо дополнительных узлов и механизмов.
По мере нагревания теплоносителя начинается снижение электрического сопротивления проводника. Подобное явление повышает риск электродугового пробоя, и, чтобы не допустить его, специалисты рекомендуют разбавлять вещество поваренной солью. Что касается пропорций, то они должны указываться в документах, с которыми поставляется котел.
‘ >Электродный котел реальностьРекомендуемТэновый и индукционный электрокотёл: изготовление своими руками
3 Основные плюсы</span></h2>
Электродный электрокотел для отопления — это хороший способ обеспечить помещение постоянным источником тепла и при этом сократить расходы на обслуживание недешевого оборудования. Значительным плюсом системы является не только комфортный микроклимат, но и минимальный расход энергетических ресурсов.
При этом электродным приборам свойственны и такие преимущества:
- 1. Высокая эффективность и скорость нагревания. Жидкость, которая оказывается в резервуаре котла, прогревается в течение нескольких секунд, при этом в полном объеме. Отсутствие неуправляемой инерции гарантирует высочайший показатель КПД, который достигает 98%.
- 2. Большой срок службы. Постоянное взаимодействие электродов и жидкости не вызывает появление накипи. В результате срок эксплуатации оборудования существенно растет, а вероятность поломок снижается. Подобная особенность обеспечивается постоянной сменной полярности со скоростью до 50 раз в секунду.
- 3. Эргономичные размеры. Применение особого принципа работы позволяет изготавливать компактные установки, которые намного меньше по габаритам моделей с ТЭНами. Из-за небольшого веса и компактных размеров такие изделия становятся удобными в использовании, причем даже в ограниченном пространстве. Для них необязательно обустраивать просторные котельные или выделять дополнительную комнату.
- 4. Поддержка полной автоматизации. На внешней панели расположен специальный блок цифровой настройки, который автоматически меняет интенсивность работы, позволяя достичь максимальной экономии энергетических ресурсов. По заявлениям специалистов, поддержка автоматизации гарантирует до 40% экономии электричества.
- 5. Пожаробезопасность. При нарушении герметизации или утечке воды не нужно бояться воспламенений из-за электрического воздействия. Без теплоносителя ток не будет перемещаться, поэтому котел перестанет работать.
- 6. Отсутствие шума при работе. Еще одним важным плюсом электродного оборудования является бесшумность. Из-за отсутствия звуковых колебаний установка работает очень тихо и сбалансировано.
- 7. Экологичность. Как известно, принцип работы электродных котлов основан на применении электрической энергии. Это значит, что любые вредные выбросы полностью отсутствуют, при этом нет необходимости покупать топливо.
‘ >Мини котельная электродный котёлРекомендуемКак выбрать угольный котел отопления для частного дома
4 Список недостатков</span></h2>
Несмотря на массу плюсов, электродный отопительный котел может иметь и недостатки.
В их числе:
- 1. Невозможность работы на обычной воде. Для полноценного функционирования системы нужно задействовать подготовленную жидкость, которая соответствует определенным параметрам удельного сопротивления.
- 2. Невозможность задействовать такие теплоносители, как антифриз, дистиллированная вода или моторное масло.
- 3. Чтобы котел функционировал без сбоев, необходимо следить за сбалансированной циркуляцией жидкости в системе. В противном случае снижение скорости вызовет закипание воды, а нарастание потока сделает запуск невозможным.
- 4. При появлении ржавчины на электродах они начинают медленно растворяться в воде. Чтобы предотвратить повреждения недешевого оборудования, важно следить за их состоянием и вовремя осуществлять замену.
Ну и если говорить о самых значительных минусах электрических котлов, то нельзя не упомянуть дороговизну источника энергии. Тем не менее, если в конкретной местности отсутствует свободный доступ к газовым или твердотопливным энергоресурсам, электродный вариант может стать самым актуальным.
5 Экономичность и надежность прибора</span></h2>
Несмотря на некоторые минусы, электродные котлы — это действительно выгодное приобретение, которое оправдывает себя.
Их экономичность оправдывается следующими показателями:
- 1. Сниженная инерция нагревания.
- 2. Комплексное прогревание всего теплоносителя.
- 3. Автоматизация температурного режима и подстраивание интенсивности нагрева в зависимости от окружающей температуры.
- 4. Простота конструкции, которая построена на базе передовых материалов.
- 5. Высокий показатель КПД.
- 6. Возможность построения двухтрубной системы закрытого типа.
Но чтобы устройство функционировало долго и бесперебойно, за ним нужно постоянно следить и ухаживать. В противном случае оно быстро выйдет из строя и перестанет справляться с базовыми задачами.
6 Производство своими руками</span></h2>
Не секрет, что заводские модели электродных котлов стоят недешево. Но не обязательно покупать их в гипермаркете, ведь, обладая простыми навыками и разбираясь в базовых электротехнических законах, можно самостоятельно изготовить продуктивную установку, которая будет обогревать крупное помещение, выдавая лучшие показатели КПД.
Перед тем как начать самостоятельный монтаж обогревательного оборудования, нужно определиться со способом подключения котла к источнику энергии. Зачастую специалисты используют такие варианты:
- 1. 1-фазное подключение.
- 2. 3-фазное подключение.
- 3. Параллельная связка.
- 4. Интегрирование блоков с поддержкой автоматизации.
При выполнении монтажных работ нужно подготовить трубу из нержавейки, длина которой составляет 250 мм, а диаметр 8−10 сантиметров, сварочную установку, электроды, клеммы, изоляторы и металлический тройник, и муфту.
На подготовительном этапе нужно учесть несколько рабочих моментов, а именно:
- 1. Заземлен ли корпус установки.
- 2. Выходит ли на наружную трубу только нулевой провод.
- 3. Подается ли фаза на электрод.
Сам процесс изготовления электродного котла не требует больших усилий. Достаточно следовать за пошаговыми инструкциями и не отклоняться от первоначальной схемы.
Что касается вариантов планировки работы отопительной системы, то их есть два:
- 1. Одноконтурный — такое оборудование может выполнять только обогревательную роль.
- 2. Двухконтурный — выполненные по двухконтурной схеме котлы предназначаются и для отопления, и для подогрева воды.
После подготовки схемы можно переходить к монтажу и заземлению котла для нейтрализации статистического электричества. Дальше нужно выбрать и установить радиаторы, а также приборы автоматизации.
‘ >Электродный котел. Делаем сами за 30 минут.
7 Технологический процесс</span></h2>
В качестве основы для будущего котла используется стальная труба. Внутрь этой конструкции помещают блок с электродами, а на противоположной стороне размещают муфту. Ее задача заключается в соединении элементов с патрубком.
Между тройником и электродами устанавливают слой изоляции, который гарантирует тепловую защиту и максимальную герметичность. В качестве изолирующего материала может использоваться термостойкий пластик с резьбой на конце. С внешней стороны установки располагают винт — на нем фиксируется нулевая клемма и клемма заземления. Чтобы повысить надежность конструкции, лучше подсоединить еще один или два болта.
Чтобы придать самодельной конструкции минимальную эстетичную привлекательность, достаточно применить простую декоративную отделку, которая дополнительно будет служить в качестве электрозащиты. Более того, фасадное покрытие предотвратит любой нежелательный доступ к системе.
Можно с уверенностью заявить, что изготовить электродный котел своими руками вполне реально. И если следовать за пошаговым руководством, не отклоняясь от правильности выполнения действий, то задача будет решена в кратчайшие сроки.
Без сомнений, современные электродные отопительные котлы — это идеальное решение для обустройства отопительных систем в отдаленных регионах. Такие установки выдают высокую мощность и быстро прогревают внушительный объем воды. При этом они характеризуются небольшими размерами и не требуют дорогостоящего обслуживания.
При необходимости обогрева помещений с площадью от 500 квадратных метров можно рассмотреть вариант соединения нескольких котлов. Правильная планировка и выбор оптимальной схемы подключения — залог экономичного и качественного отопления в любом доме.
‘ >Электродное отопление. Монтаж котла, насоса, группы безопасности.Фото <index>
Электродный котел – разработка ведущих инженеров. Оборудование относится к электрическим приборам, по сравнению с ТЭНовыми обогревателями имеют более высокий класс эффективности.
Принцип действия электродных котлов
Принцип, по которому распространяется теплоноситель по системе отопления, зависит от вида оборудования:
- Если система имеет закрытый тип, требуется установка циркуляционного насоса, иначе движение теплоносителя происходить не будет.
- При открытой системе, теплоноситель движется естественным путем.
Работа заключается в соблюдении физических законов. Жидкость разогревается, потому что молекулы воды распадаются на разнозаряженные ионы.
Теплоноситель нагревается по причине движения ионов между двумя, расположенными напротив друг друга, электродами. Создается хаотичное движение положительно, отрицательно заряженных частиц, выделяется тепловая энергия. Энергией пользуются для прогрева воды, антифриза.
Электроды — производители электрополя с переменным действием.
Способ нагрева исключает образование накипи на стенках отопительного оборудования, продлевает срок эксплуатации.
Требования к теплоносителю
Электродный котел, очень чувствителен к составу теплоносителя. Обычная водопроводная вода не подойдет. Необходимо приобретать дистиллированную воду, добавлять немного поваренной соли. Пропорция: 100 грамм соли на 100 литров жидкости.
Для нормальной работы жидкость нужно довести до нужной плотности, проводимости. Соль различается по составу, результаты могут отличаться.
Завершая подготовку раствора, ориентируйтесь по значению тока в электронном котле. В инструкции к устройству можно найти подробную таблицу необходимых значений. Берутся в зависимости от мощности, объема залитого теплоносителя. Постепенно добавляя соль, дистиллированную воду, нужно добиться необходимых показателей.
Перед наполнением системы электролизным раствором, проведите обязательную чистку от накипи, отложений солей. Если не сделать, проблема может изменить теплопроводность жидкости.
Плюсы, минусы оборудования
Отзывы покупателей электродных котлов сильно отличаются. Преимущества:
- Прибор компактный. Возможна транспортировка устройства без проблем.
- Устройство просто подключить.
- Благодаря небольшим размерам прибора, можно использовать как дополнительный, резервный теплогенератор.
- Чтобы установить устройство, не нужно составлять проект, обращаться в службу для согласования.
- Если произойдет утечка теплоносителя, прибор будет работать как прежде. После устранения проблемы, можно заново запускать устройство в работу.
- Электролизные котлы спокойно относятся к перепадам напряжения.
- Не выбрасывают вредные вещества, не создают мощные электромагнитные поля.
Недостатки:
- Использование в системе отопления, стальных, чугунных радиаторов, недопустимо. Для эффективной работы, нужны приборы, изготовленные из биметалла, алюминия. Нюанс делает систему более дорогой.
- Использование водопроводной воды недопустимо. Необходимо применять дистиллированную воду, смешанную с поваренной солью, изготавливая электролизную жидкость.
- Монтаж котла возможен в контур замкнутого типа. Требует покупки герметичной расширительной емкости, клапана аварийного сброса давления, воздухоотводчика.
- Теплоноситель не должен нагреваться выше 85оС.
Проведя анализ минусов аппарата, можно понять, что связаны с качеством теплоносителя, химическими свойствами.
Последствия электролиза, прямого действия тока
В процессе работы гидролизного раствора, происходит распад воды на водород, кислород, ведет к образованию воздушных пробок. Не дает жидкости нормально циркулировать внутри системы.
Некоторые пользователи обнаружили на алюминиевых радиаторах следы коррозии — следствие электрохимического воздействия.
Если установить в систему отопления чугунные радиаторы, качество теплоносителя изменится в худшую сторону. Из пор чугуна дистиллированная вода вымывает примеси. Электродный котел требует установки биметаллических конструкций.
Жидкость в системе находится под постоянным воздействием тока, установка заземления обязательна. Процесс сложный, не на всех видах отопительной системы возможно.
На стальную трубу можно установить хомут, если система состоит из чугунных радиаторов и пластиковых труб — процесс практически не решаемый.
Мифы о выдающемся КПД
В рекламных материалах утверждают, что котельное оборудование на электродах добывает тепловую энергию из пустоты. Показатели — 120-150% от приложенной электрической мощности. Но они совершенно не обращают внимание законы физики, теплотехники.
Миф — преобразование электрической энергии электродным котлом во много раз. Акцентировали внимание на продвижении тепловой техники, которая работала от теплового насоса с положительным коэффициентом СОР.
Не стоит верить заявлению, что электрическая энергия на 100% преобразуется в тепловую. Потери неизбежны.
Целесообразность использования
Используются для обогрева небольших помещений. Оборудование электродного типа имеет небольшую инерционность, нагрев происходит практически мгновенно, за короткий срок можно обогреть небольшую комнатку.
При компактных размерах можно разместить в любой части системы отопления.
Электродные котлы предназначены для систем закрытого типа, где водоизмещение минимизировано. Устройство можно использовать для обогрева теплого пола, радиаторов одновременно. Процесс требует тщательной подготовки теплоносителя, сложных электронных схем термоконтроля.
<center></center>
Обслуживание системы отопления на электродном оборудовании
Электродные котлы – техническая разработка для обогрева дачи помещений с небольшой площадью. Особенность, которая отличает от аппарата, работающего на ТЭНе — невозможность поломки от перепада напряжения.
Во время эксплуатации прибора, работающего на пределе, внутри корпуса образуется высокая температура, давление, возникает циркуляция некачественного теплоносителя, устройство очень быстро изнашивается. В таких условиях происходит износ электродов, изоляторов, герметичность соединений придет в негодность.
В случае некачественного нагрева теплоносителя, утечки, требуется провести срочный ремонт оборудования. Перед началом работ, устройство требуется обесточить.
- Чтобы провести обслуживание, нужно демонтировать устройство. Открутить резьбовое соединение на фланце, вытащить электрод.
- Оцените, насколько изношены электроды. Убедитесь, что изоляторы целые. На корпусе нет трещин. Если электроды изношены более чем на 40%, требуется замена оборудования.
- Проведите чистку поверхности электродов, держателей.
- Очистите внутреннюю часть корпуса.
- Можно собирать аппарат в обратном порядке.
- Проведите обезжиривание поверхностей, нанесите герметик. Понадобится высокотемпературная субстанция.
Отзывы
«Вышла на пенсию, занялась дачными хлопотами, в весенне-осенние периоды прохладно. Задалась вопросом, как обогреть дачу. Недавно приобрела электродный котел. Мой домик утеплен, защищен от продувания ветрами, вариант устроил. Котел работает не постоянно, все в порядке».
Надежда, Старый Оскол.
«Мы с женой приобрели устройство специально для дачи. Ребята, котел работает хорошо. В больших помещениях не пробовал. Можно установить в комнате, не заморачиваясь на выделении отдельной комнаты под котельную. Советую».
Владимир, Краснодар.
Небольшое заключение
Если нужно протопить небольшое помещение, выделять помещение под котельное оборудование нет возможности, вариант подходит. Компактный, установка не требует определенного места. Единственная проблема — теплоноситель. Придется приобретать дистиллированную воду, разводить с поваренной солью.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Проводя отопление в частный дом, или модернизируя существующую систему, хозяева сталкиваются с проблемой выбора котла. Широкий ассортиментный ряд порождает много вопросов и сомнений. Если с приборами, работающими на водном тэне ещё как то понятно, то электродный принцип отопления мало кому знаком.
Котлы электродного типа относятся к электрическому виду отопления. Трудами инженеров малоэффективные тэны были заменены блоками электродов, выполняющими роль нагревательных элементов.
Области применения
— жилые помещения;
— промышленные здания;
— для системы тёплый пол;
— для создания тепловой завесы;
— в двухконтурных системах допустимо использование горячего водоснабжения.
Посмотрите видео о работе электродного котла
Принцип работы электродного котла
Принцип распространения теплоносителя зависит от типа системы ионных котлов:
• в закрытых предусматривается установка циркуляционного насоса для принудительного движения теплоносителя и расширительного бачка для первоначального этапа нагрева;
Читайте также: Терморегуляторы для батарей отопления: назначение, типы и принцип работы термостатов, производители и критерии выбора
• в открытых системах движение теплоносителя осуществляется естественным образом.
Нагрев теплоносителя происходит за счёт движения ионов между электродами. Процесс хаотично движущихся положительных и отрицательных частиц сопровождается выделением тепловой энергии, которая используется для подогрева воды или антифризовой жидкости в системе.
Электроды выполняют функцию производителя электрического поля переменного действия.
Плюсы электродного котла
• высокая мощность (однофазные и трёхфазные от 2 кВт до 50 кВт);
• небольшие габариты;
• быстрый нагрев;
• не имеет в конструкции дымоход;
• высокий коэффициент полезного действия (95-97%);
• регулирует давление в системе;
• безопасная эксплуатация;
• возможность подключения автоматики;
• устойчивость к перепадам в напряжении;
• допустимо использование нескольких котлов в одном помещении;
• экологический вид отопления.
Минусы котла
• применяется только переменный ток;
• образование накипи на электродах;
• обязательные работы по заземлению во время установки;
• контроль температуры теплоносителя (свыше 75° идёт перерасход электричества).
Требования к установке и эксплуатации котла
Для эффективной и безопасной работы оборудования привлекается специалист, выполняющий монтаж и настройку котла. Установленный согласно требованиям прибор прослужит длительное время без поломок. А грамотный мастер ознакомит с правилами эксплуатации.
Читайте также: Балансировочный клапан: устройство, виды, правила выбора, стоимость, этапы установки
• Температурный диапазон, обеспечивающий работоспособность котла, колеблется от 10 до 40 градусов.
• Влажность воздуха в помещении не должна превышать 75%.
• Место установки оборудования должно иметь отдельное помещение с достаточным пространством для элементарного обслуживания. Там же размещается автоматика и приборы контроля.
• Наличие заземления является неотъемлемой частью монтажа.
• При покупке котла нужно убедиться в полной его комплектации.
• Установка прибора осуществляется низко по отношению к радиаторам для регулировки давления.
• Место соединения котла с системой дополняется креплением его к стене.
• В период эксплуатации электродное оборудование подлежит техническому контролю и обслуживанию.
Как выбрать электродный котел
• соответствие мощности котла и площади отапливаемого помещения;
• комплектация отопительного прибора;
• экономичность эксплуатации;
• репутация производителя;
• возможность подключения других приборов;
• использование сотовой связи для дистанционного управления;
• особенности подключения.
Советы
• Если установка предусмотрена в двухэтажном доме, следует использовать два котла для каждой группы радиаторов.
• Для эффективного отопления и рационального расхода электричества рекомендуется оснащать систему циркуляционным насосом, термостатами на батареи и температурными датчиками.
Читайте также: Водяной теплый пол своими руками: преимущества, недостатки, технология монтажа
• Логично монтировать электродный котёл в систему под него. Другие схемы подключений и разводок придётся переделывать.
• Рекомендуется для увеличения эффективности обернуть все трубы изоляционным материалом.
• Использование антифриза в качестве теплоносителя подразумевает регулярный контроль точек соединения в связи с его повышенной текучестью.
• Установка электродного котла подразумевает только вертикальное положение.
Поделиться:</span>Электродные котлы: принцип работы, плюсы и минусы, советы по установке обновлено: Май 17, 2017 автором: Используемые источники:
- https://gradusplus.com/kotly/elektricheskie/elektrodnye-kotly-dlya-otopleniya-chastnogo-doma/
- https://znayteplo.ru/otoplenie/elektricheskie-kotly/vsya-pravda-pro-elektrodnyj-kotel/
- https://oventilyacii.ru/otoplenie/elektrodnyj-kotel-otopleniya.html
- https://laminatepol.ru/33844-princzip-raboty-elektroliznogo-kotla-otopleniya-i-trebovaniya-k-teplonositelyu.html
- https://nastroike.com/stroitelnie-kommunikacii/698-elektrodnye-kotly-printsip-raboty-plyusy-i-minusy-sovety-po-ustanovke
