Несмотря на то, что развитие производства отопительных приборов не стоит на месте, люди всё так же продолжают пользоваться чугунными моделями, несмотря на их некоторые недостатки. И всё благодаря тому, что изделия из чугуна обладают рядом несомненных положительных качеств.
Содержание
Характеристики чугунных радиаторов отопления
До покупки того или иного чугунного радиатора нужно рассмотреть его технические характеристики, которые будут подходить под особенности вашей отопительной системы.
Вес секции чугунного радиатора
Вес 1 секции стандартно чугунного радиатора 7.5 килограмм.
Таким образом вес чугунной батареи из:
2 секций будет 15 килограмм.
3 секций будет 22.5 килограмма.
4 секций будет 30 килограмм.
5 секций будет 37.5 килограмма.
6 секций будет 45 килограмм.
7 секций будет 52.5 килограмма.
8 секций будет 60 килограмм.
9 секций будет 67.5 килограмма.
10 секций будет 75 килограмм.
11 секций будет 82.5 килограмма.
12 секций будет 90 килограмм.
13 секций будет 97.5 килограмм.
14 секций будет 105 килограмм.
Размер секции чугунного радиатора
Высота каждой секции чугунного радиатора 59 сантиметров (590 мм)
Размер 1 секции стандартно чугунного радиатора: 59 см высота и 10.8 см ширина
Таким образом длина чугунной батареи из:
2 секций будет 21.6 см.
3 секций будет 32.4 см.
4 секций будет 43.2 см.
5 секций будет 54 см.
6 секций будет 64.8 см.
7 секций будет 75.6 см.
8 секций будет 86.4 см.
9 секций будет 97.2 см.
10 секций будет 108 см.
11 секций будет 118.8 см.
12 секций будет 129.6 см.
13 секций будет 140.4 см.
14 секций будет 151.2 см.
Объем секции чугунного радиатора
Объем 1 секции стандартно чугунного радиатора 1.5 литра.
Таким образом объем чугунной батареи из:
2 секций будет 3 литра.
3 секций будет 4.5 литра.
4 секций будет 6 литров.
5 секций будет 7.5 литров.
6 секций будет 9 литров.
7 секций будет 10.5 литров.
8 секций будет 12 литров
9 секций будет 13.5 литров.
10 секций будет 15 литров.
11 секций будет 16.5 литров.
12 секций будет 18 литров.
13 секций будет 19.5 литров.
14 секций будет 21 литр.
Теплоотдача чугунного радиатора
Мощность чугунного радиатора напрямую зависит от площади её внешней поверхности и заключается в способности отдавать энергию тепла при максимально высокой температуре теплоносителя. В основном это значение колеблется от 80 до 200 Ватт на одну секцию. Для расчёта нужной мощности используется следующая формула: на 25-30 куб. м. мощность батареи должна быть 1 кВт. В случае если есть несколько внешних стен показатель мощности увеличивается.
Габариты чугунного радиатора.
В Советском Союзе габаритные размеры чугунных радиаторов имели определённый стандарт. В одной секции между центрами труб подачи и отвода теплоносителя расстояние колебалось от 30 до 50 см. Ширина секции не была стандартизирована и была различной у разных изготовителей. Почти все современные батареи так же имеют эти стандарты. Самая популярная модель среди чугунных изделий — МС-140. (установлена во многих «хрущёвках» и 9-ти этажках 60-80хх годов). Расстояние между центрами труб составляет 50 см; высота батареи 58,8 см; ширина 9,3 см; глубина — 14 см. Разнообразие габаритных размеров батарей объясняется потребностями покупателей.
Производители чугунных радиаторов
В большинстве на рынке России представлены отечественные модели. Это объяснятся тем, что затраты на транспортировку батарей из чугуна составляют большую часть в его окончательной стоимости. Из основных производителей можно выделить:
- ЧАЗ — Чебоксарский Агрегатный завод (Россия)
- Минский завод отопительного оборудования (Беларусь)
- Kiran (Украина)
- Viadrus (Чехия)
Устройство чугунных радиаторов.
Почти все чугунные изделия — наборные, состоящие из отдельных секций соединённых нипельными втулками. При их изготовлении применяется серый чугун. Между отдельными секциями устанавливаются прокладки из паронита. По горизонтали ток воды всегда идёт в одном направлении. По вертикали ток происходит по каналам, которых бывает от одного и больше. В зависимости от количества вертикальных каналов увеличивается площадь и мощность батареи.
Из за надобности в сохранении прочности и площади поверхности, производители не могут сильно изменить соотношение масса и мощности. Большой вес батареи подразумевает усиленные крепления.
Но большинство радиаторов не имеет специальных конструктивных элементов. Поэтому они просто подвешиваются на особые кронштейны вмонтированные в стену. Так же возможна установка радиаторов на пол на специальных лапках. Прочие характеристики чугунных радиаторов.
Перед приобретением чугунной батареи стоит обратить внимание на ещё некоторые параметры:
- Самое большое значение рабочего давления.
- V теплоносителя в одной секции.
- Самое большое значение температуры теплоносителя.
Эти максимальные параметры у чугунных радиаторов имеют большее значение, чем у аналогов из других материалов. Но в то же время различаются у различных типов изделий. Это следует учитывать, что бы избежать прорывов в отопительной системе.
Достоинства чугунных радиаторов отопления
Отопительные приборы из чугуна очень устойчивы к агрессивной среде теплоносителя. Это объясняется физическими параметрами этого металла. Чугунные радиаторы могут очень долгое время не подвергаться воздействию коррозии даже при повышенных температурах. Помимо этого практически никакого вреда не приносят чугуну и различные химические вещества добавленные в теплоноситель.
В случае засорения или протекания прибора, они достаточно легко ремонтируемы. Засоры, возникающие в радиаторе, могут быть вызваны свойствами теплоносителя с большим содержанием солей Ca и Mg. В результате отложений на внутренней стенке прибора, происходит его сужение, что приводит к ухудшению скорости нагрева и нормальной теплопередаче. Течь в чугунной батарее может возникнуть в результате износа прокладок между секциями. Все описанные выше проблемы лучше устранять в период летнего профилактического отключения водоснабжения.
Стоимость чугунной батареи приблизительно равна стоимости аналогов из алюминия и стали. Но в то же время стоит отметить, что чугун гораздо лучше переносит водные удары и может переносить скачки давления около 16 Бар.
Приборы из чугуна возможно использовать при больших показателях температуры и давления, благодаря их невысокому коэфф-ту теплового расширения.
Теплоотдача обогревателя достаточна высока. Для достижения наибольшего эффекта от этого свойства следует позади чугунного радиатора расположить особые отражатели.
Установка чугунного радиатора легка, благодаря тому, что секции радиатора соединяются посредством резьбового соединения и прокладок из паронита. Подобным же образом батарея подсоединяется и к концам труб. Для резьбы используется специальный ключ, которым возможно отсоединить любую секцию, не убирая боковые.
Очень продолжительный срок службы изделия, составляющий более 50 лет. Единственное, что за это время необходимо регулярно убирать отложения и заменять прокладки.
Недостатки чугунных радиаторов
Чугунные изделия имеют много положительных сторон, но как и везде в них есть свои недостатки:
В чугунные модели сложно установить системы авто. контроля температуры помещения. Это связано с тем, что даже после полного отключения радиатора, он будет продолжать нагревать воздух, благодаря своей инертности теплопередачи.
Из за большого объёма теплоносителя, после включения батареи, потребуется более 30 минут для её нагрева. Причём само помещение за этот период времени прогреваться почти не будет.
Очень большой вес в сравнении с аналогами из другим материалов. Вес одной секции составляет 7,5 кг. И таких секций бывает от 6 и больше штук. Поэтому при переноске и монтаже чугунной батареи потребуется помощь
Все чугунные батареи представлены изделиями одного внешнего вида. Это обусловлено особенностями литья чугунных деталей. Для того, что бы как-то разнообразить модели, некоторые производители наносят на внешнюю поверхность радиатора рисунок. При этом стоимость изделия повышается более чем в 10 раз.
Чугун слабо переносит гидроудары. Согласно требованиям ГОСТ 8690-94 чугунный радиатор должен выдерживать непродолжительное давление в 1,5 Мпа.
Еще 20 лет назад чугунные радиаторы водяного отопления встречались почти в каждой квартире, исключая высотные здания 9…16 этажей. Сейчас они уступили первенство алюминиевым приборам, видоизменились и стали предметом роскоши «благодаря» заоблачной цене. Хотя на рынке отопительной техники присутствуют и недорогие варианты обогревателей. Ознакомившись с видами и характеристиками современных батарей из чугуна, перечислим их реальные преимущества и недостатки.
Кратко об устройстве батарей
Чугунные отопительные приборы состоят из следующих деталей:
- нагревательная секция, заполняемая теплоносителем;
- соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
- торцевые заглушки;
- переходные пробки для подключения труб либо кранов;
- прокладки из паронита или резины – искусственного каучука EPDM.
Примечание. Минимальное число секций (ребер) в одном радиаторе – 3 шт. Делать меньше не принято – слишком мала теплоотдача, да и выглядит некрасиво.
Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.
Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.
Разновидности отопительных приборов
Официальной классификации чугунных батарей не существует. Условно разделим обогреватели на 3 вида:
- «гармошки» советского образца типа МС-140;
- приборы с повышенной площадью теплообмена, имитирующие новые биметаллические и алюминиевые обогреватели, только отлитые из чугуна;
- дизайнерские батареи, сделанные в стиле ретро, модерн.
Замечание. Напомним: все чугунные обогревательные приборы являются секционными, то есть, наборными.
Классифицировать изделия по другим признакам нереально. Технические характеристики – вес, размеры, теплоотдача – варьируется в широких пределах. Рассмотрим свойства батарей по группам.
Плюсы и минусы традиционных «гармошек»
Для начала приведем технические параметры одного ребра радиатора МС-140М, взятые из технического паспорта:
- высота общая – 588 мм, между отверстиями – 500 мм, глубина – 14 см (цифра присутствует в маркировке);
- тепловой поток (мощность) – 160 Вт, площадь поверхности – 0.21 м²;
- рабочее давление – не выше 10 Бар;
- объем воды внутри секции – 1.45 литра, максимальная температура – 130 °C;
- вес – 7.12 кг;
- материал – серый чугун СЧ-10, заглушки – ковкий чугун КЧ-30 либо сталь;
- прокладки – резина.
Примечание. Величина теплового потока указывается при определенных условиях эксплуатации: разность Δt между температурой воздуха помещения и теплоносителя составляет 70 градусов. Расчет теплоотдачи 1 секции описывается в отдельной инструкции. Буква «М» в маркировке означает «модернизированный».
«Гармошки» выпускают несколько российских предприятий и Минский завод отопительного оборудования. Средняя цена за секцию батареи МС-140М – 10 у. е., минимальная – 6 у. е.
Упомянутый белорусский завод также производит видоизмененные версии «гармошек», изображенные ниже на фото:
- облегченная модель 2К60 мощностью 120 Вт, ребро весит 5.1 кг;
- 2КП100-90-500 глубиной 9 см, теплоотдача — 140 Вт;
- модификация БЗ-140-300 с межосевым расстоянием 30 см, мощность – 120 Вт.
Несомненными преимуществами радиаторов остаются доступная цена, долговечность и коррозионная стойкость к воздействию химически активных веществ. Впрочем, последнее достоинство присуще всем батареям, сделанным из чугуна.
Недостатки:
- Советские «гармошки» типа МС не соответствуют нынешним требованиям к дизайну интерьера. Новые модификации выглядят получше.
- Хрупкость. От несильного удара в металле может образоваться микротрещина, потом – течь. Замерзание теплоносителя однозначно ведет к разрушению, от расширения воды чугун раскалывается.
- Значительная масса прибора отопления, усугубляемая вместительностью. За счет теплоносителя каждая секция утяжеляется на 1—1.5 кг. Многосекционный обогреватель не выйдет подвесить на стену из газобетона либо гипсокартонную перегородку, только ставить на пол.
- Ограниченная сфера применения. Из-за максимального рабочего давления 10 Бар нельзя использовать радиатор в квартире с центральным теплоснабжением, где напор воды достигает 12 Бар (в момент испытаний сети).
- Отсутствие нижнего подключения к системе отопления, трубы подсоединяются только сбоку.
Инертность (длительный прогрев и остывание) нельзя отнести к плюсам или минусам радиаторов. Это особенность толстых чугунных стенок, не влияющая на качество обогрева.
Важное замечание. От количества воды в батареях не зависит КПД котла и эффективность работы системы. Нагрузка на циркуляционный насос – сказки. Если объем теплоносителя велик, то изменится лишь время первичного прогрева и окончательного остывания. Послушайте мнение эксперта на видео:
Стоит упомянуть еще одно достоинство батарей серии М-140. Поскольку раньше «гармошки» применялись повсюду, рабочие секции можно отыскать бесплатно либо купить на металлоломе. По отзывам хозяев частных домов, чугунные б/у радиаторы часто используются для отопления хозяйственных построек и подсобных помещений.
Радиаторы с увеличенной площадью теплоотдачи
Однообразие форм чугунных приборов обусловлено технологией изготовления – литьем. Метод экструзии, используемый при производстве алюминиевых секций, здесь неприменим. Но в последние годы картина улучшилась — на рынке появились изделия с плоской лицевой панелью и боковыми ребрами, напоминающие обогреватели из легких сплавов.
Справка. Изображенные на фото батареи «под алюминий» выпускают российские, белорусские и китайские фирмы: Konner, STI НОВА, Минский завод.
В качестве примера перечислим характеристики секции KONNER Модерн со стандартным межосевым расстоянием 500 мм:
- высота полная – 60 см, глубина – 96 мм;
- отдача тепла при Δt = 70 °C составляет 150 Вт;
- максимальное давление воды в рабочем режиме – 12 Бар;
- вместительность – 0.9 литра;
- масса – 4.1 кг.
Снаружи обогреватель покрыт полимерной эмалью (как правило, белого цвета). Прокладки – резина EPDM, в комплекте идут 4 торцевых пробки. Стоимость одного ребра KONNER Модерн 500 – 12 у. е., продается минимум 4 шт. Для комнат с низкими подоконниками есть серия невысоких батарей KONNER G1 с межосевым расстоянием 300 мм и мощностью 120 Вт.
Чем эти батареи лучше «гармошек»:
- Поверхность теплообмена увеличилась благодаря боковым ребрам и плоской фронтальной панели.
- Соответственно, выросла доля инфракрасного обогрева. То есть, радиатор начал передавать больше тепла посредством излучения.
- Уменьшилась глубина ребер без снижения теплоотдачи.
- Рабочее давление повышено до 12 атмосфер.
Недостатки батарей типичны – изделия хрупки и ограничены по давлению теплоносителя. Зато удалось решить проблему внешнего вида – теперь обогреватели выглядят не хуже биметалла. Цены повысились незначительно – секция стоит в пределах 10…17 у. е.
Примечание. Стоимость белорусского радиатора 2К60ПП, оснащенного плоской панелью, составляет 21 у. е. за ребро. Причина – усложнение процесса изготовления, добавлена механическая обработка фронтальной плоскости и окраска.
Дизайнерские ретро батареи
Выбор радиаторов «под старину» впечатляет разнообразием. В данном случае технические параметры отходят на второй план, уступая место другим характеристикам:
- красоте;
- соответствию дизайну комнат;
- габаритным размерам.
Кроме традиционных двухканальных приборов, можно выбрать обогреватели на 3—4—5 каналов. Есть радиаторы с гладкими поверхностями и рельефным рисунком, рассчитанные на напольный монтаж. Батареи в стиле модерн имеют угловатые очертания, ретро – более округлые.
Пояснение. В двухканальных радиаторах предусмотрено 2 вертикальных протока теплоносителя, в трехканальных – 3 и так далее.
Качественные ретро-батареи производятся в Чехии, Германии, Турции, РФ, а с недавних пор и в Китае. Известные бренды:
- Viadrus;
- Guratec;
- Demir Dokum;
- EXEMET;
- Retro Style;
- Iron Lion;
- краны и другую арматуру в стиле ретро производит итальянский бренд Carlo Poletti.
Приводить технические данные обогревателей бессмысленно, поскольку разброс по мощности, габаритам и весу слишком велик. Цены тоже варьируются в широком диапазоне – от 20 до 250 у. е. за секцию. Китайские и некоторые чешские приборы стоят 20…30 у. е., турецкие и немецкие существенно дороже. Стоимость сильно зависит от массивности и дизайна изделия.
Единственный параметр, остающийся неизменным, — рабочее давление. В этом плане дизайнерские радиаторы отопления не лучше «гармошек», поскольку стенки из чугуна способны выдержать 15 Бар (максимум). Среднее значение – 8…10 Бар. Ниже в таблице указаны характеристики нескольких моделей:
Бренд и модель радиатора | Страна | Вес, кг | Объем теплоносителя, л | Тепловая мощность, Вт | Цена, у. е. |
Viadrus KALOR 500/70 | Чехия | 4 | 0.8 | 70.3 | 20.05 |
Viadrus Bohemia 450/220 | Чехия | 9.9 | 2.4 | 110 | 78.25 |
Demir Dokum Nostalgia 500/200 | Турция | 9.6 | 2.3 | 163 | 52.20 |
Retro Style Anerli 560/230 | Россия | 17 | 3.29 | 189 | 229.60 |
EXEMET Modern 600/100 | Турция | 4.3 | 0.7 | 102 | 32 |
EXEMET Classica 500/176 | Турция | 9.3 | 1.95 | 145 | 76.85 |
Негативные и позитивные свойства ретро-приборов отопления в общей массе повторяют достоинства предыдущих разновидностей. Главное отличие – высокая стоимость и массивность некоторых батарей, вес 1 ребра достигает 17…20 кг.
Как выбирать чугунные обогреватели
При выборе радиаторов руководствуемся стандартным алгоритмом. Определяем потребную тепловую мощность, рассчитываем количество секций, составляем из них отопительные приборы в каждое помещение. Потом – закупка обогревателей, монтажных комплектов и регулирующей арматуры.
Какую разновидность радиаторов лучше выбрать:
- Для обогрева технических, подсобных и хозяйственных помещений частного дома вполне сгодится серия МС-140М либо ее разновидности.
- В жилых помещениях «гармошки» явно неуместны. Покупайте более симпатичные батареи «под алюминий».
- Если бюджет позволяет, устанавливайте дизайнерские приборы – отечественные или импортные, разницы практически нет. Заранее узнайте массу секционного обогревателя и продумайте способ монтажа – настенный либо напольный.
- К ретро-радиаторам чисто визуально не подойдут обычные шаровые краны и балансировочные вентили. Нужна аналогичная арматура Carlo Poletti.
- В частный коттедж ставьте любые понравившиеся батареи, они спокойно выдержат давление автономной системы.
- Какие приборы лучше для квартиры? Ответ зависит от способа теплоснабжения. При централизованной подаче чугун ставить не рекомендуется из-за периодических испытаний сети. Если давление «прыгнет» до 12 Бар, секции могут треснуть.
Примечание. Перед закупкой радиаторов можно обратиться в теплоснабжающую организацию и официально запросить рабочие параметры трубопроводной сети. Но в случае превышения давления и разрушения чугуна вы понесете убытки, которые сложно возместить.
Заключение
Установка чугунных отопительных батарей – это, скорее, дело вкуса либо дань моде. Никаких эксплуатационных преимуществ перед другими радиаторами нет, а красота слишком дорого обходится. Единственные значимые аргументы – долговечность и стойкость к коррозии – неактуальны для частного дома, где качество теплоносителя целиком зависит от хозяина.
На рынке отопительных приборов представлено множество видов чугунных радиаторов современного дизайна. Когда наступает время капитального ремонта квартиры, дачи или коттеджа, приходится делать выбор между новыми алюминиевыми и привычными батареями из чугуна.
Без опыта и специального образования трудно сопоставить достоинства и недостатки продукции различных производителей. Советы специалистов помогут разобраться в технических нюансах и подобрать самый подходящий вариант.
Особенности современных чугунных батарей
Традиционные для советской эпохи чугунные батареи были надежными, но внешней привлекательностью не отличались. Их пытались прятать в ниши, закрывать декоративными решетками. Но тогда ухудшалась теплоотдача, в помещении становилось холоднее.
С течением времени технология чугунного литья совершенствовалась. Теперь появилось огромное количество великолепных образцов дизайнерского искусства, воплощенного в металле. Отопительные приборы стали украшением жилых и офисных зданий.
Принцип действия и внутреннее устройство отопителей из чугуна остались практически такими же, как сто лет назад. Нет смысла менять конструкцию, проверенную многими десятилетиями исправной службы. Но когда возникает вопрос, стоит ли менять чугунные батареи на современные, надо обратить внимание на их внешний вид.
Сейчас дизайн чугунных секций отопления изменился кардинально. Изделия оформляются в стиле ампир, классицизм, рококо, модерн. Оригинальность дизайна достигается путем использования разнообразных вариантов окраски. Имитации старинного серебра или позолоты добавляют солидности интерьеру, подчеркивают высокий социальный статус владельца дома.
Преимущества
Сейчас производятся чугунные батареи нового образца по цене, превышающей стоимость стандартных изделий, которые применялись в советскую эпоху. Технические характеристики современных радиаторов были значительно улучшены за счет уменьшения веса секций. Этого удалось достичь за счет применения различных легирующих добавок, улучшающих качество чугуна. Поэтому соотношение цена-качество остается на приемлемом уровне.
Системы отопления, оснащенные чугунными приборами, по прежнему считаются выгодными и надежными при эксплуатации по целому ряду причин:
- Большая теплоемкость. В случае отключения отопления батареи долго не остывают, продолжая обогревать помещение.
- Долгий период службы. Срок эксплуатации больше, чем у биметаллических или алюминиевых радиаторов. Производители дают гарантию 10–15 лет, но фактическое время безаварийной службы чугунных радиаторов обычно составляет более 50 лет.
- Прочность. Устойчивость к механическим повреждениям.
- Возможность использования для паровых систем отопления. Максимальная температура нагрева чугунных радиаторов составляет 150 ºС.
- Влагостойкость. Высокая сопротивляемость к коррозии.
- Простота в уходе. Не нуждаются в техническом обслуживании на протяжении всего срока эксплуатации.
- Не страшны гидроудары. Характеризуются высоким рабочим давлением до 15 бар.
- Разнообразие размеров секций, присоединительных межосевых расстояний. Это позволяет без затруднений подобрать радиаторы практически для любого интерьера.
Недостатки
Особое неудобство доставляет большой вес изделий из чугуна. Это затрудняет работу по доставке и монтажу батарей. Иногда закрепить на стене сборку из секций невозможно. Тонкие перегородки с легким утеплителем на мансардном этаже коттеджа не выдерживают массивную конструкцию. Наружные стены сейчас тоже часто делают из облегченного пенобетона.
Специально для таких случаев разработаны модели, которые устанавливаются на красивых ножках. Дизайн таких радиаторов позволяет рассматривать их в качестве обособленного элемента декора.
Есть и другие недостатки:
- Инерционность замедляет прогрев загородного коттеджа, если зимой хозяева редко в нем бывают.
- Самые дешевые модели советского образца неэстетичны. Их придется прятать за декоративным экраном, что снизит величину теплоотдачи системы отопления.
- Большой объем теплоносителя внутри секций увеличивает инерционность отопительных приборов.
Виды конструкций радиаторов
Достаточное количество тепла для обогрева комнаты можно получить, если отдельные секции соединить ниппелями в батареи, чем больше тепловых потерь в помещении, тем длиннее нужно делать радиатор. Конфигурация комнаты или габариты окна не всегда позволяют это сделать.
Есть и другой способ повысить тепловую отдачу радиатора — увеличить количество каналов между верхними и нижними ниппелями. Тогда больше воздуха будет нагреваться, соприкасаясь с поверхностью батареи. Теплообмен ускоряется не только снаружи, но и внутри каждой секции за счет площади сечения каналов.
В советское время обычно делали двухканальные секции. Между каналами были ребра жесткости, которые дополнительно увеличивали конвективную теплоотдачу батареи.
Каналов может быть гораздо больше. Особенно это необходимо в квартирах с большими проемами и панорамными окнами, под которыми невозможно разместить батарею со стандартным межосевым расстоянием. Девятиканальная секция далеко отстоит от стены, но ее высота практически равна глубине.
Иногда нужно установить ретро радиатор как можно ближе к стене. Тогда применяют одноканальные секции с увеличенной площадью боковой поверхности для эффективной передачи тепла.
Бывают шестиканальные батареи с поверхностью, которая отливается из чугуна в виде единой плоскости.
Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать радиатор под любую высоту подоконника в комнате.
Как рассчитать мощность батарей для замены старых
Тепловая мощность отдельной секции варьируется от 120 до 180 ватт. Точную величину указывает производитель, она зависит от площади поверхности батареи и максимальной температуры теплоносителя.
Для приблизительного расчета общей мощности отопительной системы принимают величину 100 Вт/м2. Если площадь помещения 90 м2, то потребуется 9000 Вт тепла. Принимая среднюю величину тепловой мощности одной секции равной 150 Вт, получаем результат — потребуется 60 секций. Их соединяют в батареи и размещают под окнами. Если в помещении шесть проемов одинакового размера, то получится такое же количество тепловых приборов из 10 секций.
Расчет необходимого количества радиаторов отопления следует проводить с учетом конкретных климатических условий. Очевидно, что за полярным кругом зимние морозы сильнее, чем в Крыму.
Тепловые потери необходимо считать в соответствии со следующими конструктивными характеристиками помещения:
- Размер отапливаемой площади.
- Количество и ориентация внешних стен по сторонам света: юг, восток, запад, север.
- Тепловое сопротивление внешних перегородок, зависящее от толщины и теплопроводности материала.
- Температура наружного воздуха в самую холодную неделю зимы.
- Высота потолков.
- Температурный режим помещений, которые находятся снизу и сверху: отапливаемая или холодная комната, чердак — утепленный или нет.
- Наличие подвала.
- Степень утепления пола.
- Количество, размер окон, тип конструкции: дерево или металлопластик, двойное или тройное остекление, аргоновое заполнение.
- Размер входных или балконных дверей.
Расчеты следует делать для каждой комнаты отдельно. Затем количество батарей надо будет увеличить с учетом коэффициента запаса — 10–15%.
Обзор популярных марок производителей и их стоимость
Качественное чугунное литье, оригинальная форма секций, стильность узорчатого орнамента создают неповторимую привлекательность чугунных батарей нового образца. Их цена выше, чем у стандартных моделей. При этом старинный дизайн отопительных приборов органично дополняет классический, готический или английский стиль декора помещения.
На стоимость изделий оказывает существенное влияние масштабность производства. Некоторые радиаторы изготавливаются только на заказ, что значительно повышает их цену, по сравнению со стандартными изделиями «советского» образца. Например, одну секцию МС-140 производства Нижнетагильского котельно-радиаторного завода можно приобрести за 380 рублей.
Retro Style
Российский бренд, изготавливающий несколько коллекций чугунных радиаторов в различных стилях: ампир, рококо, классицизм, барокко. Предоставляет услуги по окраске батарей в соответствии с предпочтениями клиента. Можно выбрать имитацию старинного серебра, гжель, красное золото, бронзу и другие варианты.
Стоимость одной секции винтажного двухканального Retro Style Anerli составляет 16367 рублей.
Батарею из 5 низкопрофильных многоканальных секций Retro Style Bolton можно приобрести за 19219 руб.
Чугунный радиатор Retro Style Chester стоит 41696 рублей за 5 секций.
Цены на модели чугунных батарей Retro Style
чугунные батареи Retro Style
Guratec
Произведенные в Германии высококачественные отопительные приборы выдержаны в стиле ретро. Поверхность секций защищена покрытием из порошковой краски, устойчивым к механическим повреждениям. Продукция перед отправкой потребителям проходит тестирование на гидравлических стендах.
Радиатор Guratec серии Fortuna стоимостью от 140 евро за секцию украшен прекрасным орнаментом из виноградной лозы, также в ассортименте имеются изделия с изображением драконов, львов и ангелов. Окрашенная под цвет декора узорчатая поверхность батарей станет украшением классического интерьера.
Цены на модели чугунных батарей Guratec
чугунные батареи Guratec
Roca
Представитель испанской промышленности имеет столетнюю историю развития. Первая продукция была выпущена в 1917 году. Фирма изготавливает разнообразные отопительные приборы из алюминия, стали, чугуна с дизайном в ретро стиле. Популярная модель Epoca — батарея из 6 чугунных секций, которая продается за 29 420 рублей.
Demir Dokum
Заводы турецкого производителя оборудованы автоматизированными линиями производства в соответствии с современными европейскими стандартами. Сейчас можно купить в Москве любую из шести моделей, которые представлены разными типовыми размерами.
Изделия отличаются прекрасными эксплуатационными характеристиками, имеют великолепный внешний вид, поэтому могут стать украшением любого интерьера. Одна секция модели Demir Dokum Historic стоит 3981 руб.
Цены на модели чугунных батарей Demir Dokum
чугунные батареи Demir Dokum
Konner Modern
Продукция российского производителя в стиле модерн имеет хорошие показатели теплоотдачи. Изделия производятся по современным технологиям. При вполне доступной цене отечественные чугунные радиаторы не уступают европейским по качеству изготовления. Стоимость модели серии Modern-500 из шести секций составляет 4080 рублей.
Способы подключения современных радиаторов
Присоединение отопительных приборов к системе отопления зависит от выбранной схемы движения теплоносителя, а также от места прокладки магистрального трубопровода по подвалу (нижняя разводка) или на техническом этаже (верхняя разводка).
Различают три основных способа подключения радиаторов:
- Нижнее присоединение. Чаще всего применяется в коттеджах. Такой способ позволяет спрятать трубы под полом. Выгодно подчеркивает эстетичность дизайнерских моделей радиаторов.
- Боковое подключение. Используется для отопительной системы в многоэтажных зданиях. Патрубки «входа» и «выхода» присоединяются с одной стороны. Подающий — к верхней части радиатора, а обратный — к нижней. Это наиболее эффективная схема подключения с точки зрения теплоотдачи радиаторов.
- Диагональный. Применяется при двухтрубной горизонтальной разводке в одноэтажных зданиях. Подающая труба подключается к верхней части батареи с одной стороны, а обратная — внизу с другой стороны.
Какой теплоноситель лучше использовать
Для систем отопления многоэтажных зданий практически повсеместно используют специально отфильтрованную и подготовленную воду. В регионах, где вода содержит много растворенных солей, теплоноситель предварительно пропускают через специальные установки для снижения жесткости.
Для отопительных контуров дачных домиков и коттеджей иногда применяют незамерзающие теплоносители. Тогда при периодическом посещении загородных домов отпадает необходимость наполнять систему отопления водой, а перед отъездом сливать жидкость.
При использовании в качестве теплоносителя обычной воды, ее приходится удалять из системы, иначе в мороз она замерзнет, и лед разорвет трубы и радиаторы.
Одним из видов антифриза является этиленгликоль, не замерзающий вплоть до -70 градусов. Жидкость малинового цвета является токсичным веществом, используется в промышленных установках. Не рекомендуется применять ее для отопительных систем жилых зданий. Безопасность — это главное требование при выборе антифриза.
Более приемлемым типом незамерзающей жидкости является пропиленгликоль — раствор зеленого цвета. Считается экологически безопасным, замерзает при -50 °С. Можно разбавлять его водой в соответствии с рекомендациями изготовителя.
Время службы антифриза зависит от химического состава и колеблется в пределах от 5 до 10 лет. По истечении этого срока необходимо поменять теплоноситель. Антифриз постепенно окисляется, что может привести к разрушению латунных фитингов системы отопления.
Пропиленгликоль имеет меньшую теплоемкость, чем вода. Этот фактор надо учитывать при расчете количества радиаторов. В зависимости от степени разбавления антифриза водой, итоговое число батарей надо увеличить на 20–25 %.
Видео
Посмотрите видео, в котором рассказывается об опасностях непрофессионального использования незамерзающей жидкости в отопительной системе коттеджа.
Похожие записиОтзывы и комментарииОглавление
Назначение крана Маевского
Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:
- трубы недостаточно быстро заполняются водой;
- подпитываемая система была частично пустой;
- в воде много растворенного кислорода.
Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.
Последствия завоздушивания отопительной системы
- Неправильна работа отопительной системы
- Шум при циркуляции теплоносителя
- Вибрация труб, которая со временем приведем к разгерметизации
- Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
- Коррозия внутренней части радиаторов и труб
Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей.
Внутренняя конструкция клапана выполнена в виде конуса, помещенного в конус.
При этом, если в вашей системе отопления циркуляция теплоносителя осуществляется принудительным образом, то есть используется циркуляционный насос, его перед высвобождением воздуха необходимо отключить.
Как устроен кран Маевского
Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.
По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».
Кран состоит из таких компонентов:
- корпус;
- конусный винт с головкой под ключ;
- поворотная часть;
- входной и выходной каналы для воздуха.
Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.
Преимущества установки крана Маевского:
- повышение коэффициента полезного действия отопительной сети;
- упрощение обслуживания радиаторов;
- доступная стоимость самого узла.
Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.
В зависимости от исполнения, различают три вида крана:
- радиаторный — предназначен для отопительных приборов;
- традиционный — устанавливается повсеместно, оснащен наружной резьбой;
- комплектный — представляет собой шаровой кран с КМ.
По способу откручивания бывают такие устройства:
- под отвертку;
- под ключ четырех- или шестигранный;
- с ручкой, для которых не нужен инструмент.
Для изготовления используют также различные материалы и их сочетание. Бывают КМ:
- стальные;
- латунные;
- чугунные;
- из нержавеющей стали;
- пластиковые.
Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.
Автоматический КМ
Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.
Предлагаем ознакомиться Ножницы для нарезания труб из пропилена виды и технология примененияАвтоматическая модель крана
Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.
Воздухоотводчики бывают:
- прямыми;
- угловыми;
- радиаторными.
Причины появления воздуха в отопительной системе
Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.
Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.
При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.
Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.
Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.
Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.
При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.
Также при выборе узла учитывают такие характеристики:
- допустимое давление;
- рабочая температура.
Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.
Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.
Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.
При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.
Предлагаем ознакомиться Обратка батареи отопления холодная – устройство, причины, способы устранения
Разработаны устройства, которые могут заменить кран Маевского.
Таблица 1. Аналоги крана

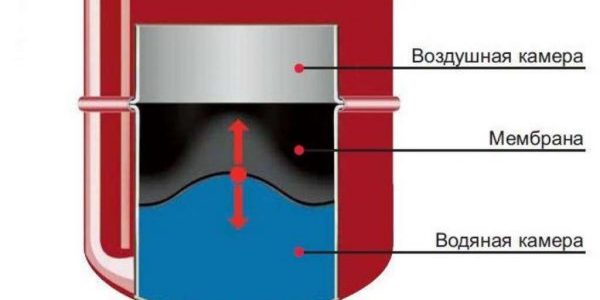

Название устройства | Особенности |
---|---|
Водоразборные краны | Устройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети. |
Вертикальный отвод с пустым расширительным баком | Такое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми. |
Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.
Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
Воздух в системе отопления может появиться по нескольким причинам – из-за неправильного наклона труб, разгерметизации системы, из-за неверного заполнения системы теплоносителем или неплотных соединений конструкций, во время ремонтных работ, по причине коррозии металла, во время полного слива воды или другого теплоносителя.
Также причинами завоздушивания могут стать засор труб, давление в трубопроводе ниже нормы, ошибки проектирования системы, отсутствие воздухоотводчиков на распределительном коллекторе или в системе.
Где устанавливать устройство?
Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.
Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.
Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.
Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.
Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.
Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.
Пошаговая инструкция по установке КМ в систему
Установка крана Маевского возможна, как на старые чугунные радиаторы, так и на современные модели батарей. Кран Маевского для чугунных труб применим, но его установка требует определенной сноровки, так как старые радиаторы на них не рассчитаны.
В современных моделях радиаторов при производстве учтены возможности внедрения кранов Маевского различных диаметров.
Чугунную батарею снимают с крюков, предварительно отсоединив от отопительных магистралей, затем определяют сторону, противолежащую входу горячего теплоносителя и в ней делают отверстие для врезки крана Маевского.
Предлагаем ознакомиться Замена батарей отопления район Тёплый Стан (ЮЗАО) Москва.
Просверливается отверстие, в которое затем устанавливается кран Маевского, радиатор присоединяется к магистралям и подключается вся система.
В современных батареях после слива воды снимается заглушка, наличие которой уже предусмотрено и устанавливается кран Маевского, подходящий по диаметру, далее система заполняется теплоносителем. Все, краном Маевского можно пользоваться!
На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.
- На первом этапе отводят трубы.
- Снимают с крючков радиатор и полностью сливают воду.
- С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
- Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
- Затем устанавливают кран, как указывается в инструкции к устройству.
- Батарею возвращают на место.
- На последнем этапе подключают трубопровод.
Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.
При установке устройства на отопительные трубы из пластика потребуется фитинг.
Эксплуатация
При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.
Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.
Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.
Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.
Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
Чтобы узнать, как спустить воздух из системы с помощью крана Маевского нужно изучить следующие шаги:
- Убрать все от радиатора, чтобы предотвратить попадание воды на посторонние предметы
- Принести ведро или таз, куда будет сливаться вода
- Вооружиться отверткой, если модель крана не предполагает вертушки
- Отвертку вставьте в резьбу на кране и потихонечку, очень медленно начинайте откручивать до появления первых шипящий звуков
- После появления именно ровной струйки воды кран можно закрывать
Цена на кран Маевского изменяется от нескольких десятков до нескольких сотен рублей. Стоимость этого приспособления зависит от производителя, вида и характеристик. Естественно, автоматические и импортные модели стоят дороже.
Можно ли обойтись без воздухоотводящих приспособлений?
</figcaption>Используемые источники:
- https://ribler.ru/otoplenie/harakteristiki-chugunnyh-radiatorov-otopleniya-skolko-vesit-odna-sekciya-razmer-pljusy-i-minusy/
- https://otivent.com/chugunnye-radiatory-otoplenija
- https://otoplenie-expert.com/radiatory-otopleniya/chugunnye-batarei.html
- https://ventcondition.ru/kran-maevskogo-chugunnykh-batarey-starogo-obraztsa/
