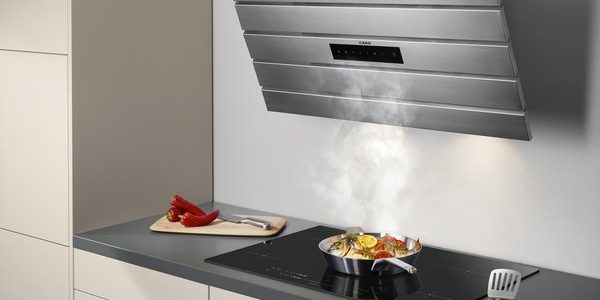

Вытяжка для кухни без отвода в вентиляцию (25 фото): модели без воздуховода

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

Занимают место.
Портят интерьер кухни.
При некачественном монтаже усиливают шум вентилятора.
Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

Проточные удаляют отработанный воздух из помещения.
Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

По материалу — из пластика, алюминия или оцинкованной стали.
По форме — квадратные, прямоугольные, круглые.
По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
Легко моются; меньше оседают жир и копоть.
Красиво вписываются в интерьер.
Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
Возможность растягиваться и сжиматься облегчает монтаж.
Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

Sмин — минимальное возможное сечение.
Sраб — паспортное сечение патрубка вытяжки.
Qраб — требуемый объем удаляемого воздуха.
Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
Qраб рассчитывается по формуле:
Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

Воздуховод должен быть тщательно загерметизирован на всех стыках.
Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

Дрель.
Шуруповерт.
Ножовка или болгарка.
Герметик.
Короба, отводы, переходники нужного сечения.
Обратный клапан.
Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

Если обнаружена негерметичность, промазывают щель герметиком.
Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

Зашивка конструкциями подвесного потолка.
Прокладка через кухонные шкафчики.

Прокладка над шкафчиками и закрытие декоративным экраном.
Окраска или декор под цвет стен и потолка.
Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

К одному воздуховоду подключить одну или две точки забора воздуха.
Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Установка вытяжки на кухне обусловлена нормами обустройства вентиляции в жилом помещении. Если нет возможности подключения прибора к общедомовой системе, монтируется вытяжка без отвода в вентиляцию (другие наименования – рециркуляционная, угольная).

Мы расскажем об особенностях и принципе действия вытяжного устройства без воздуховода. В представленной нами статье подробно описаны технические характеристики, разобраны его плюсы и минусы. Для желающих самостоятельно установить вытяжное оборудование приведено монтажное руководство.

Типовые схемы вентиляции на кухне

Существует две основные схемы устройства кухонной вентиляции: естественная и принудительная. В первом случае проветривание производится с помощью отверстий в стенах и открытых форточек, с одной стороны, и общедомовых вентиляционных каналов с другой.

Во втором случае смена воздуха осуществляется механическим путем, с помощью установки энергозависимых устройств. Наиболее удачным признан третий, комбинированный вариант, при котором одновременно задействованы естественная приточная схема, согласно которой воздух самопроизвольно поступает в помещение, и принудительный отвод через кухонные вытяжки.

По способу очистки воздуха все вытяжки можно разделить на 2 вида – отводящие (втягивающие) и рециркуляционные. Вторые не связаны с вентиляционными каналами посредством труб и коробов, функционируют в автономном режиме

Существует и третий вид – комбинированные приборы, которые оснащены двойными фильтрами и воздуховодом, могут работать как с подключением к вентиляционной шахте, так и самостоятельно.

Естественная вентиляция имеет единственное преимущество: для обеспечения комфортного микроклимата на кухне (как и в других комнатах) не требуются дополнительные материальные вложения.

Но она обладает низкой эффективностью. Когда происходит процесс готовки на электрической или газовой плите, из-за медленного воздухообмена быстро распространяются тяжелые запахи.

Устройства для обеспечения принудительной вентиляции гораздо производительнее, однако необходимо для реализации механической схемы оборудование зависимо от поставок электроэнергии.

Вытяжки с отводом и рециркуляционные приборы отлично справляются с очисткой загрязненного воздуха и удалением неприятных запахов, но они не охватывают зону под потолком, куда также попадают пары и частички жира

С учетом указанных особенностей и используется комбинированная схема, объединяющая работу вытяжных устройств и естественной вентиляционной системы.

С типичными схемами и вариантами устройства вентиляции на кухне ознакомит статья, которую мы советуем прочесть.

Виды вытяжек без отвода в вентиляцию

Если сравнивать два вида вытяжек – с отводом в вентиляцию и без него – то плюсов больше у первой категории. Главное преимущество состоит в более высокой производительности, благодаря которой воздухообмен осуществляется гораздо быстрее.

Иногда ряд технических моментов препятствует монтажу вытяжного устройства с вентканалом, и приходится покупать вытяжку для кухни без отвода и подключения в вентиляцию, то есть рециркуляционную.

По способу установки выделяют два вида вытяжек – устанавливаемые отдельно и встраиваемые. Встроенные хороши тем, что занимают минимум места, а шкаф, в котором маскируется рабочий блок, используют дополнительно по своему прямому назначению – для хранения кухонной утвари

Современные устройства для очистки воздуха отличаются материалом изготовления, дизайном, техническими возможностями.

Галерея изображенийОсновным материалом для производства корпуса и жироулавливающих фильтров служит нержавеющая сталь, но могут встречаться элементы из жаропрочного стекла или специального пластикаНаряду с устройствами в традиционной серебристой отделке можно встретить белые, черные и цветные модели, идеально подходящие под интерьер кухниПопулярность отдельно стоящих по центру кухни рабочих блоков – островов – привела к тому, что производители стали выпускать островные модели, в том числе и на угольных фильтрахДля современных моделей характерны такие возможности, как сенсорное или дистанционное управление, несколько режимов работы вентиляторов, эффективная подсветка рабочей зоныИз чего изготавливаются приборы с фильтрамиРазнообразная цветовая гамма вытяжекВытяжки для кухонных острововТехническое оснащение вытяжных устройств

Стоимость приборов напрямую зависит от технической «начинки», качества угольных и жировых фильтрующих элементов, дизайна и уровня производителя. Но выбирать следует аккуратно: порой модели раскрученных марок ничем не отличаются от малоизвестных производителей, а стоят в 2-3 раза дороже.

Принцип работы рециркуляционных моделей

В отличие от вытяжки с отводом в вентиляцию, угольные модели не «выкачивают» воздух из помещения в вентиляционный канал, а производят его циркуляцию с очищением в процессе фильтрации.

Загрязненный воздух из рабочей зоны затягивается внутрь устройства, проходит сначала через жироулавливающий фильтр, затем через угольный и выводится наружу через отверстия, расположенные в верхней части корпуса

Главными рабочими элементами вытяжной системы, обеспечивающими рециркуляцию, являются двигатель и вентилятор. Встречаются варианты с 2 двигателями или с 1 двигателем, но 2 вентиляторами по бокам. Они расположены внутри корпуса, над фильтрами (у купольных моделей) или между ними (у встроенных разновидностей).

Производительность зависит от мощности двигателя, который работает от сети 220 вольт. Это значит, что перед монтажом угольной модели необходимо установить отдельную розетку для подключения. Некоторые ошибочно думают, что для обеспечения необходимого объема свежего воздуха только вытяжки с отводом требуют приточной вентиляции.

На самом деле и рециркуляционные модели нуждаются в постоянном обновлении воздушного потока, так как очистка воздуха фильтрами не делает его свежее – она просто удаляет жирные пары и мельчайшие частички грязи. Следовательно, проветривание естественным путем также необходимо производить ежедневно.

Обзор технических характеристик

При покупке новой вытяжки или замене старой необходимо выяснить особенности конкретных моделей. Внимание следует уделить и конструкции, и дизайну, а главное – техническим характеристикам, от которых зависит эффективность работы вентиляционного оборудования.

Расчет производительности устройства

Чтобы правильно сориентироваться с выбором эффективного устройства, необходимо знать точную площадь помещения. Обычно и производительность, и желательная величина кухни указываются в техническом паспорте изделия.

Например, Крона Камилла 600 обладает производительностью 550 м³/ч (в режиме рециркуляции – 385 м³/ч), поэтому она рекомендована для обслуживания помещения до 11м² (высота потолков 2,5-2,7 м).

Если для такой же площади использовать менее мощную установку, она просто не справится с поставленной задачей, а более мощная вытяжка будет напрасно расходовать электроэнергию

Чтобы вычислить производительность самостоятельно, необходимо объем помещения умножить на количество рециркуляционных циклов и учесть коэффициент погрешности. Для кухни минимальное количество рециркуляционных циклов – 12, КП – 1,3. Следовательно, чтобы узнать необходимую производительность, считаем:

11 х 2,5 х 12 х 1,3 = 429 м³/ч

Можно сделать вывод, что при использовании вытяжки Крона Камилла 600 для достаточного воздухообмена на площади 11 м² лучше использовать режим с отводом в вентиляцию, а рециркуляцией пользоваться только как дополнительной функцией.

Коэффициент погрешности 1,3 обычно используют при расчетах производительности вытяжек с отводом, для рециркуляционных моделей он чуть больше – 1,7.

Так ли важен уровень шума?

Второй важный параметр, на который необходимо обратить внимание – это уровень шума. Если владельцы квартиры или дома много времени проводят на кухне, желательно, чтобы он был минимальным. Также этот момент актуален для тех, кто живет в студиях, где жилая комната объединена с кухней.

Сильные и резкие шумы негативно воздействуют на самочувствие человека, поэтому к бытовым приборам, оснащенным вентиляторам и двигателями, предъявляются повышенные требования

Современные устройства работают достаточно тихо, так как оборудованы специальной акустической защитой от шума. В угольных вытяжках звуки могут издавать вентилятор, мотор и движущийся внутри конструкции воздух.

У приборов с отводом в вентиляцию шумы нередко появляются и по причине неправильно подключенных воздухоотводных каналов.

Если вы хотите, чтобы атмосфера во время и после готовки на кухне была комфортной, отдавайте предпочтение моделям с уровнем шума в рамках 50-55 дБ. Самые тихие устройства работают в диапазоне 35-42 дБ

Высокая стоимость модели не показатель того, что вытяжка будет работать тихо. Напротив, дорогое оборудование производительнее дешевого, поэтому часто именно приборы с высоким ценником создают много фоновых звуков – более 60 дБ. Предположим, у модели Neff D55ML66N0 (36 тыс.руб.) уровень шума 72 дБ, а у Elica Hidden HT (51,5 тыс.руб.) – 62 дБ.

Удобное управление и регулировка

Пользоваться вытяжкой приходится ежедневно, поэтому желательно приобретать модель с доступным, понятным и удобным управлением. Все варианты управления можно разделить на две большие категории: ручное и дистанционное.

Ручное (или механическое) имеет разновидности:

ползунковое (встречается все реже);
кнопочное (наиболее распространенный вид);

Дорогие модели оснащаются электронными устройствами управления с сенсорными контактными панелями для передачи команд.

Модели среднего ценового сегмента оформлены традиционно: на передней панели находится ряд кнопок, с помощью которых можно задать нужный режим (отводной или рециркуляционный), изменить скорость, включить подсветку.

Современные программируемые вытяжки имеют ряд полезных дополнительных функций отложенного действия. Например, режим интервального проветривания будет продолжать чистить воздух и без вашего присутствия через определенные отрезки времени

У моделей с Д/У практически все регулировки осуществляются с пульта, но на лицевой панели также имеются кнопки или сенсорный экран для выбора режима работы. Чем удобнее способ эксплуатации, тем дороже оборудование.

Важные функции и опции

Кроме основных технических характеристик, существует ряд свойств, которые могут стать очень полезными в процессе эксплуатации. Но если дополнительные функции не нужны – можно хорошо сэкономить на покупке, так как электронная начинка, разнообразные режимы, программирование увеличивают стоимость в несколько раз.

Галерея изображенийНесколько светодиодных или галогеновых ламп, расположенных на нижней панели, обеспечивают эффективное освещение варочной поверхности. Они компенсируют дефицит верхнего света, который возникает из-за навесных шкафовЛьвиная доля всех вытяжек – это универсальные устройства, способные работать в обоих режимах. Если по какой-то причине возникают проблемы с отводом загрязненного воздуха в вентиляцию, используют автономный режим с фильтрациейЕсли прибор работает все время на одной скорости, интенсивность очистки всегда будет одинаковой – и при варке кофе, и при жарке мяса. Наличие нескольких скоростей актуально для тех, кто часто, много и разнообразно готовитУгольные фильтры, проводящие тонкую очистку воздуха, относятся к сменным расходным материалам. Благодаря индикатору загрязнения можно увидеть, когда необходимо заменить кассеты или прокладки. Индикаторами обычно оснащены дорогие моделиОсвещение – подсветка рабочей зоныРежимы работы – отводящий и рециркуляционныйКоличество рабочих скоростей вытяжкиНаличие индикатора загрязнения фильтра

Конкуренция вытяжных устройств на рынке бытовой техники велика, поэтому производители соревнуются в изобретении новых функций. Например, у некоторых моделей можно регулировать не только интенсивность всасывания воздуха, но и степень освещения пространства, а также настраивать смену скоростей в автоматическом режиме.

Ориентиры выбора вытяжки без сообщения с вентиляцией представлены в статье, с содержанием которой мы советуем ознакомиться.

Подробнее о фильтрах для вытяжки

Устройства, работающие без отвода в вентиляционную шахту, называют угольными из-за наличия угольных фильтров, которые и осуществляют очистку воздуха от специфических кухонных запахов. Чаще всего это пластиковые кассеты, имеющие различную форму и заполненные активированным углем.

Иногда дополнительно используют куски синтетического материала, также пропитанные активированным углем.

Круглые угольные кассеты, заполненные гранулами или порошком, обычно продаются и применяются парами. Пластик, из которого они изготовлены, не меняет свойств при нагревании и безопасен для здоровья

Кроме угольного фильтра, имеется антижировой. У встраиваемых моделей он находится на нижней панели и представляет собой металлическую решетку или сетку.

Конечно, запахи сеткой не поймать, но с частичками растворенного жира, которые поднимаются вместе с паром, он справляется отлично. В связи с этим антижировой фильтр примерно раз в 30-40 дней рекомендуется мыть неабразивными средствами.

В отличие от угольного фильтра, который помещен в корпус вытяжки вместе с двигателем и вентиляторами, металлическая решетка находится на виду и является частью дизайна моделей

При покупке сменных изделий обратите внимание, что в продаже имеются оригинальные и неоригинальные (универсальные) фильтры. Вторая группа подходит ко многим моделям и по стоимости ниже, чем детали, выпущенные изготовителем.

Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции.

Правила монтажа рециркуляционной модели

Перед установкой вытяжки на кухне необходимо снять размеры, а для встраиваемой модели подготовить шкафчик над плитой. Если оборудование крепится к потолку или к стене, следует проверить прочность основания.

Обычно бытовые устройства комплектуются кронштейнами и держателями для монтажа. Например, для вытяжки островного типа FALMEC LUMIERE предусмотрен комплект креплений: потолочная платформа и набор металлических тросиков

Вытяжку устанавливают строго по инструкции, так как функциональность во многом зависит от качества и условий монтажа.

Чтобы в дальнейшем не столкнуться с проблемами, связанными с неправильной установкой, необходимо следовать правилам:

Выдерживать расстояние между нижней частью вытяжки и плитой. Существуют четко определенные нормы: до газовой плиты – 0,75 м, до электрической – 0,65 м. Но в инструкциях можно столкнуться с другими цифрами – 0,6 м и 0,5 м соответственно.
Заранее подготовить место необходимых размеров. Стандартные габариты встраиваемых приборов – 50 и 60 см (аналогично плите), но можно найти каминные и островные модификации 80 см, 90 см и более.
Обеспечить (если это необходимо) свободное пространство в месте выхода очищенного воздуха.
Установить отдельную точку питания с заземлением. Проверить, чтобы параметры напряжения вытяжки и электросети были одинаковыми.

Нюансы монтажа полностью зависят от типа модели. Для примера рассмотрим порядок установки встроенной рециркуляционной вытяжки.

Галерея изображенийШкаф, предназначенный для монтажа встроенной вытяжки, снимаем со стены и частично разбираем – отделяем нижнюю стенку, на которой будет закреплено оборудованиеПотребуются шуруповерт, электролобзик, дрель со сверлами (на 5 мм и 10 мм), отвертка и разметочный комплект: уровень, рулетка, циркуль, карандашОдним из условий нормального функционирования устройства является ровная горизонтальная установка, поэтому, если шкафчик изначально закреплен с отклонениями, их нужно устранитьДля упрощения монтажа производитель комплектует модели монтажным шаблоном, на котором обозначены места для сверления и вырезания отверстий. Закрепляем шаблон на полке, отмечаем необходимые точкиДрелью высверливаем 4 отверстия для крепления вытяжки к полке, а в верхней панели шкафчика электролобзиком по тому же шаблону вырезаем отверстие для воздуховода (так как модель универсальная)Для шкафчиков малой высоты удобнее сначала полку закрепить на вытяжке, а затем все в сборе вставить в шкаф. Берем крепежный комплект и фиксируем полку на 4 саморезаНижнюю полочку вместе с закрепленной на ней вытяжкой вставляем в шкафчик и фиксируем саморезами. Проверяем прочность крепленийСобранную конструкцию – шкафчик с вытяжкой – подвешиваем на стену. Проверяем еще раз горизонталь установки и надежность настенных крепежейШаг 1 – демонтаж навесного шкафчикаШаг 2 – подготовка инструментов для работыШаг 3 – проверка горизонтального расположения шкафчикаШаг 4 – подготовка монтажного шаблонаШаг 5 – устройство отверстий в полкеШаг 6 – фиксация полки на вытяжкеШаг 7 – монтаж вытяжки в шкафШаг 8 – установка шкафа на стену

В последнюю очередь вставляем металлические фильтры. Проверяем работоспособность устройства, подключив его к электропитанию. Детально процесс установки встраиваемого типа вытяжки рассмотрен здесь. Изложенная в статье полезная информация заслуживает пристального внимания.

Чтобы включить простейшую модель-слайдер, достаточно вручную выдвинуть на себя панель с фильтром. Если необходимо, присоединяем воздуховод для транспортировки загрязненного воздуха в вентиляционный канал.

Выводы и полезное видео по теме

Часто производители и компании, реализующие товар, размещают в сети обзоры и инструкции по установке, чтобы возникало меньше вопросов, а пользователям было удобнее эксплуатировать купленное оборудование.

Видео #1. Инструкция по монтажу рециркуляционных моделей Siemens:

Видео #2. Общая информация по вытяжкам:

Видео #3. Сравнительный обзор встраиваемых моделей и «козырьков»:

Видео #4. На что обратить внимание при выборе:

Бытовые вытяжки без воздуховода – прекрасный вариант для обеспечения вентиляции на кухне, если плохо функционирует вентиляционный канал или просто нет возможности подключиться к нему.

При выборе оборудования обязательно изучите технические характеристики, а в процессе монтажа следуйте рекомендациям производителя. Установленная по всем правилам вытяжка обеспечит приятную и комфортную атмосферу в квартире.

Хотите поделиться полезными сведениями по поводу установки и использования вытяжки без воздухоотвода? Доводилось самостоятельно монтировать устройство? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.

Вытяжка в современном доме является необходимым элементом, так как уровень комфорта при ее наличии существенно повышается. Все подобные устройства подразделяются на вытяжные и циркуляционные. Большей эффективностью обладают вытяжки с отводом загрязненного воздуха за пределы помещения. Но как быть, если обустроить такой воздуховод невозможно? В этом случае используются вытяжки без отвода в вентиляцию, которые пропускают воздух сквозь систему фильтров, возвращая его в кухню уже очищенным.

Разновидности вытяжек для кухни

Кухонные вытяжки подразделяются на две большие категории:

1. С отводом воздуха (проточные). В таких устройствах вентилятор втягивает воздух, пропускает его через жироуловитель, а далее направляет загрязненный воздух в воздуховод. По каналу он выбрасывается наружу помещения. Если вентиляционный канал функционирует исправно, воздух в кухне постоянно обновляется. Вместо удаленного воздуха в кухню поступает свежий воздух. Для обеспечения качественной работы приточной вытяжки желателен постоянный приток в кухню воздуха с улицы.

2. Без отвода воздуха (рециркуляционные). Такие устройства не связаны с воздуховодами. Они работают на принципе рециркуляции воздуха. Двигатель задействует вентилятор, который гонит воздух через две степени фильтрации. Первая ступень представляет собой жироуловитель, который, помимо жира, задерживает также частички пыли, копоть, тяжелые виды испарений. Далее идет угольный фильтр, очищающий проходящий воздух от посторонних запахов и мельчайших частиц, прошедших сквозь жироуловитель.

Циркуляционная вытяжка не требует поступления в кухню воздуха. Для ее работы необходимо лишь подключение к электросети.

Вытяжка рециркуляционного типа и с отводом воздуха

Различают также виды вытяжек для кухни без воздуховода:

По форме корпуса:

Горизонтальные. Плоская вытяжка для кухни без воздуховода — наиболее распространенный вариант устройств такого типа. Располагается параллельно варочной поверхности;
Вертикальные. Обычно используются в больших кухнях. Фильтрующие элементы расположены вертикально относительно плиты.

На фото пример вертикальной кухонной вытяжки без трубы

По конструкции:

Навесные. Крепятся на стену. Могут иметь выдвижные панели, расширяющие зону захвата вытяжки;
Встраиваемые. Находятся внутри шкафов. Обычно скрыты из видимости.
Островные. Крепятся к потолку и используются в случаях, когда плита находится на некотором расстоянии от стен.

Островная вытяжка для кухни без отвода в вентиляцию

Когда имеет смысл устанавливать рециркуляционную вытяжку?

Существует масса причин, когда установка проточного вытяжного устройства не рекомендуется:

в квартире-студии. Дополнительные воздуховоды, которые будут находиться на виду, никак не добавят эстетики такой стильной квартире;
если плита расположена очень далеко от входа в вентиляцию;
если изначально кухонное помещение было спроектировано без учета отводной вытяжки;
проложенные через все помещение воздуховоды могут испортить общий вид кухни;
вентиляционные каналы не функционируют должным образом. Воздух в них не уходит, а возвращается обратно в кухню со всеми имеющимися запахами;
воздушные отводные каналы, а также сама вытяжка не вписываются в интерьер кухни.

Отметим также, что вытяжки для кухни без отвода в вентиляцию гораздо проще и быстрее монтируются.

Совет: При наличии в доме газовой колонки идеальным вариантом будет именно циркуляционная вытяжка, так как проточная система может создать в вентиляционной шахте обратную тягу.

Плюсы и минусы вытяжек без отвода воздуха

Перед тем, как выбрать вытяжку для кухни без воздуховода, рекомендуем ознакомиться с положительными сторонами данных устройств, а также узнать их отрицательные моменты. Обладая этими знаниями, вы сможете подобрать для своего дома такое приспособление, которое бы полностью вас устроило.

Начнем с положительных качеств:

вытяжка без отвода в вентиляцию может монтироваться не только в кухнях, но и в любых помещениях, независимо от наличия в них вентиляционных каналов;
нет надобности в обеспечении притока воздуха в помещение. Особенно это важно для кухонных помещений, в которых установлены герметичные стеклопакеты, плюс, холодный воздух с улицы в зимнее время будет значительно охлаждать помещение;
циркуляционная вытяжка прекрасно впишется в интерьер любой кухни;
требует мало места, не загромождает своим наличием даже маленькие кухни;
простая конструкция, не требующая для подключения специальных знаний. Все работы по ее монтажу легко выполняются самостоятельно;
практически не требует ухода;
замена фильтров осуществляется за короткое время своими силами.

Вытяжки для кухни без воздуховода не лишены и недостатков:

необходимо регулярно менять активный фильтрующий элемент, что ведет к дополнительным тратам. Обычно фильтра хватает на 3-6 месяцев. По истечении этого периода КПД вытяжки снижается;
такое устройство имеет меньшую эффективность, нежели проточная вытяжка;
они являются более шумными.

На что обратить внимание при выборе

Чтобы правильно выбрать циркуляционную вытяжку, нужно уделить часть своего времени для ознакомления с основными параметрами данной техники:

Габариты

Устройство не должно быть меньше вашей плиты. Пусть лучше его габариты немного выходят за размеры варочной поверхности.

Производительность

Чем больше этот показатель, тем большее количество воздуха сможет очистить вытяжка за 1 час. Нормой считается, если воздух будет заменен в кухне 12 раз. Для определения необходимой производительности вытяжки нужно знать габариты кухни. Общая площадь умножается на высоту потолков, а затем умножается на 12. Например, если площадь помещения — 9 квадратов, а высота кухни — 3 м, то получаем требуемую мощность: 9 х 3 х 12 = 324 куб/час. Этот показатель — минимальная мощность вытяжки, пригодной для установки в данном помещении, который рекомендуется увеличить на 30 процентов.

На заметку: Если кухня объединена с каким-то другим помещением, то учитывается общая площадь такого объединения.

Регулировка скоростей

Качественная рециркуляционная вытяжка для кухни должна иметь минимум 3 скорости для обеспечения удобства работы с разной интенсивностью испарений.

Подсветка

Это очень удобное дополнение, позволяющее освещать варочную поверхность. В качестве осветительных элементов предпочтительнее выглядят светодиодные лампы.

Фильтры

Система фильтрации состоит из наружного фильтра (жироуловителя) и угольного фильтра. В качестве жироуловителей применяются многоразовые металлические сетки или вставки из акрилового волокна. К одноразовым относят синтепоновые, бумажные и флизелиновые фильтры. Лучше применять многоразовые элементы ввиду их экономичности.

Дополнительные функции

электронный дисплей на панели устройства выдаст всю необходимую информацию о производительности вытяжки без трубы и режиме ее работы;
индикатор состояния фильтра напомнит владельцу вытяжки о необходимости замены или чистки фильтрующего элемента;
датчики автоматического включения и отключения позволят полностью автоматизировать работу устройства;
режим периодического включения позволит постоянно поддерживать на кухне свежесть воздуха;
встроенный таймер позволит настраивать работу вытяжки по расписанию.

Вытяжка без отвода в вентиляцию: принцип работы, типовые схемы и правила монтажа
