Водяной калорифер для приточной вентиляции. Принцип работы приточной вентиляции с водяным калорифером

Нагрев приточного воздуха для систем вентиляции или отопления позволяет обеспечить необходимый микроклимат, соответствующий санитарным требованиям. Без этой процедуры свежая струя будет постоянно заменять собой теплый отработанный воздух, выводя наружу тепловую энергию, снижая тем самым эффективность системы отопления здания. Одним из основных устройств, используемых для подготовки приточного воздуха к подаче в систему вентиляции, является калорифер — обогреватель воздушного потока, использующий энергию носителя или преобразующий один вид в другой.

Принцип работы и конструкция водяного калорифера

Калорифер — это устройство, служащее для нагрева воздуха. По принципу работы он является теплообменником, передающим энергию от теплоносителя к потоку приточной струи. Состоит из рамки, внутри которой плотными рядами расположены трубки, соединенные в одну или несколько линий. По ним циркулирует теплоноситель — горячая вода или пар. Воздух, проходя сквозь сечение рамки, получает от горячих трубок тепловую энергию, благодаря чему по вентиляционной системе он транспортируется уже нагретым, не создающим возможности образования конденсата или охлаждения помещений.

Виды обогревательных устройств для приточной вентиляции

Все калориферы для приточной вентиляции можно разделить на две основные группы:

• Использующие теплоноситель.
• Не использующие теплоноситель.

В первую группу входят водяные и паровые калориферы, во вторую — электрические. Принципиальная разница между ними состоит в том, что устройства первой группы только организуют передачу тепловой энергии, поступающей в них в готовом виде, тогда как приборы второй труппы создают тепло внутри себя самостоятельно. Кроме того, водяные и паровые калориферы подразделяются на пластинчатые, имеющие большую эффективность, но худшие эксплуатационные качества, и спирально-катанные, используемые ныне практически повсеместно.

Существуют также нагревательные устройства, зачастую причисляемые к данным группам, например, газовый калорифер. Горящий газ нагревает поток воздуха, проходящий через зону накала, осуществляя его подготовку к использованию в системах вентиляции или воздушного отопления. Использование таких устройств не имеет широкого распространения, так как применение газа в промышленных цехах сопряжено с массой опасностей и имеет множество ограничений.

Также существуют калориферы на отработанном масле. Используется тепло, выделяемое при сжигании отработки. Для больших помещений такие устройства не имеют достаточной мощности, но для малых вспомогательных участков вполне подходят.

Организация приточной вентиляции с подогревом воздуха: все, что нужно знать.

Устанавливаем пластиковые воздуховоды для вентиляции: преимущества и недостатки.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Плюсы и минусы использования

К достоинствам можно отнести:

• Высокая эффективность.
• Простота устройства, надежность.
• Компактность, возможность размещения в небольших объемах.
• Неприхотливость в обслуживании (водяные и паровые приборы практически в нем не нуждаются).

К недостаткам относятся:

• Необходимость наличия теплоносителя или подключения к сети электропитания.
• Несамостоятельность работы — необходимо оборудование для подачи воздуха.
• Прекращение подачи электроэнергии или теплоносителя означает остановку работы системы.

Как достоинства, так и недостатки приборов обусловлены из конструкцией и не зависят от внешних факторов.

Типы калориферов

Существует несколько типов калориферов, используемых в разных участках и условиях.

Рассмотрим их внимательнее:

Водяные

Самая распространенная группа приборов, отличающаяся высокой эффективностью, безопасностью и простотой действия. В качестве теплоносителя в них используется горячая вода, поступающая из сети ЦО, ГВС или от собственного котла. Калорифер водяной для приточной вентиляции является наиболее удобным и экономичным решением, позволяющим выполнять поставленные задачи с минимальными затратами на обслуживание или ремонт. Единственным недостатком прибора является необходимость подключения к системе подачи теплоносителя, что создает определенные сложности на стадии монтажа и препятствует быстрому переносу в другое место.

Паровые

Паровые устройства являются полными аналогами водяных и на практике отличаются от них только видом теплоносителя. Единственным отличием паровых приборов является большая толщина стенок трубок — 2 мм против 1,5 у водяных. Это обусловлено большим давлением в системе, требующим усиленных каналов для циркуляции. В остальном приборы идентичны, имеют одинаковые эксплуатационные правила и требования.

Электрические

Электрический калорифер для приточной вентиляции не нуждается в подаче теплоносителя, так как источником нагрева является электрический ток. Подключение таких приборов гораздо проще, что делает их мобильными и удобными в использовании, но высокие расходы на электроэнергию ограничивают применение этой группы. Чаще всего они устанавливаются для местного обогрева при выполнении разовых работ, используются в качестве аварийных или временных источников тепла.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Методы обвязки

Обвязка калорифера — это комплекс устройств и элементов регулировки подачи теплоносителя в прибор. Он включает в себя следующие элементы:

• Насос.
• Двух- или трехходовой клапан.
• Измерительные приборы.
• Запорная арматура.
• Фильтр.
• Байпас.

В зависимости от условий эксплуатации эти элементы могут быть расположены в непосредственной близости от прибора, или на приличном отдалении от него. Исходя из условий подключения различают:

• Гибкая обвязка. Монтируется на узлах управления, расположенных рядом с прибором. Установка таких обвязок считается более легкой, так как она дает возможность все работы производить на резьбовых соединениях, практически не нуждаясь в сварке.
• Жесткая обвязка. Используется на устройствах, удаленных от узлов управления и требующих наличия прочных коммуникаций.

При разнице в технике монтажа, оба вида выполняют одну и ту же функцию — обеспечивают настройку и регулировку режима работы калорифера.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

• Количественный. Настройка производится путем изменения объема теплоносителя, поступающего в прибор. При этом способе отмечаются резкие скачки температуры, нестабильность режима, поэтому в последнее время более распространен второй тип.
• Качественный. Этот способ позволяет обеспечивать постоянный расход теплоносителя, что делает работу прибора более стабильной и плавной. При неизменном расходе меняется лишь температура носителя. Это делается путем подмешивания в прямой поток некоторого количества более холодной обратки, что регулируется трехходовым клапаном. Такая система защищает конструкцию от перемерзания.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома. Источник: https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Особенности монтажа и подключения

Монтажные работы, подключение, запуск системы, настройка работы — все это должно выполняться бригадой специалистов. Установка калорифера своими руками возможна лишь в частных домах, где нет такой высокой ответственности, как в производственных помещениях. Основные операции включают в себя установку прибора и элементов управления, соединения их в необходимом порядке, подключении к системе подачи и отвода теплоносителя, опрессовке, пробном запуске. Если все узлы комплекса продемонстрируют качественную работу, то система сдается в постоянную эксплуатацию.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года. Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы.

Краткий обзор современных моделей и цен

В качестве примеров можно рассмотреть несколько моделей:

• КСК-3. Калорифер спирально-катанный с 3 рядами трубок. Распространенная отечественная модель, испытанная и надежная. Цена прибора зависит от его размеров, колеблется от 5000 до 3700 руб.
• Volcano mini. Польское устройство, применяемое для обслуживания относительно небольших помещений. Стоимость находится в пределах 20.000-30.000 руб.
• Galletti AREO. Итальянский прибор, оборудованный вентилятором. Имеет привлекательный внешний вид, отличается низким уровнем шума. При этом цены на такие устройства довольно высоки и находятся на отметке от 80.000 рублей и выше.

Использование водяных калориферов позволяет решить проблемы с подготовкой приточного воздуха, организовать обогрев помещений. Кроме того, приборы активно используются в сушильных установках. Простота, неприхотливость в эксплуатации и высокая экономичность сделали эти устройства лидерами среди промышленных отопительных установок. Высокий срок службы и возможность питания от разных источников делают их наиболее привлекательными устройствами среди всех альтернативных вариантов.

Поделиться:

1 Комментарий

Для решения вопросов воздухообмена в частных домах и производственных зданиях наряду с вентиляторами применяют приборы, нагревающие или охлаждающие воздух, который поступает с улицы. Это помогает улучшить характеристики микроклимата внутри помещения, повысить уровень комфорта.

Одним из экономичных и доступных устройств является калорифер водяной для приточной вентиляции, более знакомый жителям северных регионов. Из нашего материала вы узнаете о принципах работы и конструктивных особенностях оборудования такого типа. Также мы подробно расскажем о нескольких популярных моделях калориферов для вентиляции.

Виды водяных калориферов для вентиляции

Сразу отметим, что приборы, применяемые для нагрева воздуха в вентиляционных и воздушных отопительных системах, могут работать не только на воде.

Выделяют четыре вида калориферов, отличающихся способом нагрева теплоносителя:

• огневые;
• водяные;
• паровые;
• электрические.

Водяные наиболее популярны благодаря бюджетной стоимости и минимальным затратам на обслуживание. Единственная сложность касается монтажа, при котором требуется подвести трубы водоснабжения.

Галерея изображенийВодяные калориферы в системах вентилирования используются для подогрева свежей порции воздуха, забор которого производится на улицеЧтобы исключить замерзание калорифера в морозный период, подключенные к нему воздуховоды рассчитывают так, чтобы давление воздуха и скорость его движения никогда не снижалась. То есть, недопустимо превышение сечения воздуховодаЕсли нет возможности точно спрогнозировать и рассчитать скорость движения воздуха, используются нагреватели с вентилятором, стимулирующим движение воздуха после обработки его в теплообменникеРазмер теплообменника калориферов рассчитывается так, чтобы подводимого к ней тепла хватало на нагрев помещения конкретной площадиПо типу труб теплообменника калориферы делятся на гладкотрубные и ребристые. У ребристых площадь для теплообмена больше, они эффективнейВ частных домах часть вентиляционной системы с нагревателями и фильтрами обычно располагают на холодном чердаке. Подача нагретого воздуха производится через потолочные приточные отверстияДля того чтобы контролировать теплоотдачу и температуру нагрева воздуха в помещении, на входе в нагреватель устанавливается автоматический или ручной обводной клапанВ приточной вентиляционной системе с использованием калориферов все приборы должны быть одной модели и одного типаВодяной калорифер в системе вентиляцииРазмеры агрегата для больших помещенийКомпактный нагреватель воздуха с вентиляторомПриборы нагрева воздуха в небольшом помещенииСпирально-навивной нагреватель воздухаРасположение калорифера вентиляции в домеРасположение обводного клапанаПриточная вентиляционная система с нагревателями

По этой причине невозможно установить прибор в городских квартирах, зато в крупных зданиях (например, в складских помещениях, гаражах, заведениях общественного питания) система с правильной обвязкой калорифера достаточно эффективна.

Установка для нагрева воздуха в помещениях большой площади, состоящая из водяного калорифера и вентилятора радиального типа. Служит для создания тепловых завес и вентилирования воздуха в офисных зданиях, магазинах, цехах

Отличительная черта паровых приборов – высокая скорость достижения необходимой температуры. Они актуальны для промышленных предприятий, где легко обеспечить установку и обслуживание паропроводов, для частного жилья их использование нецелесообразно.

Если нужен быстрый монтаж, не осложненный подводкой коммуникаций, применяют модели электрических калориферов для приточной вентиляции. Для их эксплуатации достаточно защищенной точки электропитания. Теплоносителя как такового нет вообще, ТЭНы служат нагревательными элементами. Как и любые электроприборы, они невыгодны с материальной точки зрения.

Водяное обогревательное оборудование, используемое в системах вентиляции, – самый экономный и производительный вариант, способный быстро обогреть большое пространство с минимальными затратами

Принцип работы и конструктивные особенности

Универсальные устройства, работающие на воде, устанавливают в местах с хорошо налаженной системой теплоснабжения. Простое, но достаточно эффективное проектное решение позволяет нагревать воздух в диапазоне от + 70 °С до + 100 °С и актуально для ангаров, спортзалов, супермаркетов, теплиц, складов, крупных павильонов – то есть объемных помещений, требующих дополнительного обогрева.

Пример использования воздухонагревателя VOLCANO в теплице. Обогрев осуществляется за счет распределения теплого воздуха (температура воды – +90º С) с помощью вентилятора и регулируемых жалюзи

Если вы когда-нибудь пользовались бытовым тепловым калорифером, то легко поймете принцип действия водяного устройства. Оно так же нагревает воздух, но роль электрической спирали, заключенной в небольшом корпусе, играет комплект металлических трубок, по которым циркулирует нагретый теплоноситель.

Процесс нагрева выглядит следующим образом:

• горячая вода, нагретая до нужной температуры (в среднем от + 80 °С до + 180 °С), из труб отопления поступает в теплообменник, состоящий из небольших алюминиевых, стальных, биметаллических или медных трубок;
• трубки нагревают проходящий через прибор воздух;
• встроенный вентилятор распространяет нагретый воздух по помещению и стимулирует его движение в обратном направлении – к прибору.

Специально разогревать воду не приходится, так как она является частью отопительной системы, поэтому происходит значительная экономия средств.

Конструкция водяного канального нагревателя типа 60-35-2 из оцинкованной стали, предназначенного для систем вентиляции и кондиционирования. Типовой размер воздуховода – 60 см х 35 см, рядность – 2, максимальное рабочее давление – 1,5 МПа, максимальная температура теплоносителя – + 170 ºС

Схема стандартного водяного калорифера – это гибрид теплообменника, вентилятора и конвектора. Она эффективна для нагрева больших производственных помещений, а при выборе правильной обвязки – и для коттеджей с хорошо налаженной системой вентиляции.

Плюсы и минусы использования

Если предприятие обладает собственной системой теплоснабжения, применение калориферов для приточной вентиляции производственных помещений является максимально рентабельным.

Комплект водяных тепловентиляторов для обслуживания складского помещения. Калориферы с расходом воздуха 5200 м³/ч и температурой теплоносителя + 130 ºС нагревают воздух и поддерживают заданную температуру

Достоинства устройств, подключенных к централизованной системе:

• простая установка, не отличающаяся по сложности от монтажа отопительных труб;
• быстрый нагрев объемного помещения;
• безопасность работы всех узлов;
• возможность регулировки потока нагретого воздуха;
• строгий индустриальный дизайн.

Но главным преимуществом является отсутствие регулярных финансовых вложений – оплата происходит только при покупке нового оборудования.

Актуальные цены на водяные биметаллические калориферы КСК производства новосибирской компании «Т.С.Т», изготавливающей тепловое оборудование. Конечная цена зависит от базовой комплектации и технических характеристик

Главным недостатком считают невозможность использования водяных моделей в быту, особенно в условиях городского жилья. Альтернативой является применение электрических приборов.

Еще один нюанс касается отрицательных температур: оборудование необходимо устанавливать в помещениях, где минимальный порог не опускается ниже 0 °С.

В конструкции водяного калорифера практически нет быстроизнашивающихся деталей. Они редко выходят из строя и требуют серьезных ремонтов, что также следует отнести в “копилку” преимуществ оборудования

Применение водяного оборудования

Калорифер является действующим узлом приточной вентиляции и имеет свои особенности монтажа, эксплуатации и обслуживания. Разобраться в подключении и работе прибора помогут схемы обвязки и инструкция по монтажу.

Схемы узлов обвязки

Расположение узлов зависит от места установки, схемы воздухообмена и технических характеристик оборудования. Возможны несколько вариантов монтажа, среди которых наиболее популярным является смешивание рециркуляционного воздуха с приточным.

Замкнутая система, предполагающая только рециркуляцию воздушных масс внутри помещения, используется реже.

Больше возможностей для установки устройства возникает, если хорошо налажена естественная вентиляция. Калорифер можно подключить к отопительной системе прямо в точке воздухозабора, которая обычно располагается в подвале.

При наличии принудительной вентиляции монтаж нагревательного прибора можно осуществить в любом удобном месте.

Схема обвязки узлов калорифера для приточной вентиляции. Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление

Востребованность систем воздухообмена привела к тому, что некоторые предприятия стали выпускать готовые модели узлов обвязки в различных исполнениях.

Это комплекты, предназначенные для сборки и включающие следующие детали:

• балансировочные и обратные клапаны;
• насосы;
• байпасы, шаровые краны;
• двух-трехходовые клапаны;
• манометры;
• очистительные фильтры.

Примером комплексного изготовления узлов служит продукция компании «Интеграция» (СПб).

Принципиальная схема обвязки вентиляционной установки типа «SOLID», позволяющая управлять работой нагревательного устройства и поддерживать в помещении определенную температуру

Исходя из технических условий монтажа и потребностей пользователя, существует несколько распространенных комбинаций расположения деталей в узлах.

На следующих схемах продемонстрированы четыре популярных исполнения:

Обозначения для четырех представленных схем обвязки являются общими: 1 – шаровой кран; 2 – фильтр; 3 – трехходовой клапан; 4 – насос циркуляционного типа; 5 – обратный клапан; 6 – термоманоментр

В 1 и 3 исполнениях узлы присоединены жестким способом, во 2 и 4 – с помощью гибких металлических шлангов.

Регулировка процесса нагрева

Для регулирования тепловой мощности воздухонагревательных устройств применяют смесительные узлы с трехходовым клапаном. Благодаря принципу смешения можно заметно снизить расходы на обогревание помещения.

Трехходовой клапан позволяет снизить температуру теплоносителя за счет подмешивания в горячую воду, поступающую в калорифер, некоторого количества охлажденной жидкости, выпускаемой из теплообменника.

Установка циркуляционного насоса увеличивает эффективность работы системы. Его предпочтительнее монтировать на выходе, так как охлажденная вода (или альтернативный вариант – гликолевый раствор) продлевает срок работы прибора.

Существует несколько важных условий эксплуатации смесительного оборудования:

• максимальная близость к калориферу;
• доступность для технического обслуживания;
• профильтрованный, без химических включений теплоноситель;
• температура воздуха в помещении выше 0 °С.

Технические характеристики приборов могут отличаться, но в среднем рекомендуемая температура теплоносителя от + 2 °С до + 150 °С. Для регулярного контроля над показателями рекомендуют около теплообменника монтировать два термоманометра.

Образец смесительного узла для водяного калорифера. По сути, это один из вариантов обвязки с возможностью регулировки температуры и контроля над ее изменением

Регулировка трехходового клапана осуществляется с помощью привода и контроллера. Измерительные приборы позволяют максимально точно выставлять требуемую температуру и менять давление.

Особенности монтажа и подключения

Для установки калориферов в производственных цехах или на других промышленных объектах приглашают бригаду специалистов. Бытовые устройства можно подключить самостоятельно, если четко следовать инструкции и иметь навыки работы с электрическими и отопительными приборами.

Для тех, кто своими руками обустроил в доме систему отопления, монтаж воздухонагревательной установки покажется детской забавой.

Бытовые модели отличаются небольшими объемами и сравнительно легким весом, но перед подвешиванием их на стену (или потолок) следует проверить прочность основы. Наиболее крепкими считаются бетонные и кирпичные стены, умеренно подходящими – деревянные, самыми слабыми – гипсокартонные.

В первую очередь крепят металлическую раму – кронштейн с отверстиями для фиксации корпуса. У некоторых производителей рама называется монтажной консолью.

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена. Если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания

Подвешивают корпус калорифера и поочередно подключают трубы с комплектом запорной арматуры или смесительный узел, который можно частично установить и до монтажа прибора.

Врезка в систему отопления проводится двумя способами: посредством использования соединительных фитингов (муфт с прокладками) или сваркой металлических труб. Второй способ считается наиболее надежным, но он невозможен при гибком соединении.

Одна из наиболее слабых зон – патрубки теплообменника, которым нужно обеспечить стабильность. Если существует риск изменения положения прибора, лучше жесткие трубки заменить гибкими элементами. В любом случае, следует исключить нагрузку на патрубки. Чтобы обеспечить изоляцию системы и не допустить протечек, стыки обрабатывают герметиком.

Если водяной калорифер устанавливается на постоянной основе, его подключают жесткими трубами. Если планируется перенос или смещение, лучше использовать гибкую подводку

Перед процессом тестирования необходимо удалить воздух из каналов, проверить работу вентилей и направляющих жалюзи.

Правила эксплуатации и возможность ремонта

Чтобы оборудование работало безупречно и полностью выполняло свои функции, следует учитывать следующие правила:

• следить за составом воздуха в помещении (с требованиями соответствия можно ознакомиться в ГОСТ 12.1.005-88);
• производить монтаж строго по инструкции и исходя из рекомендаций производителя;
• не повышать температуру теплоносителя выше + 190 °С;
• соблюдать нормы давления – около 1,2 МПа;
• после охлаждения помещения производить нагрев плавно, примерно на 30 °С в час;
• следить, чтобы температура воздуха не опускалась ниже 0 °С, иначе трубки теплообменника лопнут.

Если калорифер устанавливается в помещении с повышенной влажностью, степень пыле- и влагозащиты должна равняться IP66 или выше.

Производить ремонт самостоятельно не рекомендуем, так как одна поломка чаще всего ведет за собой следующую, а в итоге придется просто заменить некоторые детали. Лучше обратиться в сервисный центр и поручить работу профессионалам. Кроме того, перед покупкой не стоит игнорировать расчет мощности калорифера, иначе есть шанс впустую потратить деньги.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 – калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

• температура теплоносителя на входе (выходе) – +150 °С (+70 °С);
• температура воздуха на входе – от -20 °С;
• рабочее давление – 1,2 МПа;
• максимальная температура – +190 °С;
• срок эксплуатации – 11 лет;
• рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 – тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

• мощность в границах – 3-20 кВт;
• максимальная производительность – 2000 м³/ч;
• тип теплообменника – двухрядный;
• класс защиты – IP 44;
• максимальная температура теплоносителя – 120 °С;
• максимальное рабочее давление – 1,6 МПа;
• внутренний объем теплообменника – 1,12 л;
• направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 – калориферы Galletti AREO

Калорифер Galletti AREO итальянского производства.

Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

• мощность в режиме обогрева – от 8 кВт до 130 кВт;
• мощность в режиме охлаждения – от 3 кВт до 40 кВт;
• температура воды – + 7°C +95 °C;
• температура воздуха – от 10°C до+ 40°C;
• рабочее давления – 10 бар;
• количество скоростей вентилятора – 2/3;
• класс электрической безопасности – IP 55;
• защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.

Выводы и полезное видео по теме

Обзор водяного теплонагревателя марки Волкано:

Подробно о технических характеристиках модели Ballu BHP-W-60:

Простая конструкция и доступный для самостоятельного выполнения монтаж – причины, по которым выбирают калориферы водяного типа. Правильный выбор прибора и грамотный монтаж обвязки повысят эффективность работы вентиляции и улучшат систему обогрева производственных и жилых помещений.

Появились вопросы по теме статьи? А может вы нашили недочеты в нашем материале или хотите его дополнить интересной информацией? Пожалуйста, пишите свои комментарии в расположенном ниже блоке.

Содержание статьи:

Минус централизованных теплотрасс – медленный нагрев радиаторов. Процесс нагнетания комфортной температуры можно ускорить при помощи водяного тепловентилятора. Калорифер водяной для отопления подсоединяется к системе, собирает тепловые потоки и раздает их по комнате. Перед установкой оборудования необходимо разобраться в особенностях его работы, разновидностях и порядке монтажа.

Специфика применения и конструкция

Водяные калориферы подключаются к котлу и быстрее нагревают помещение

Тепловентилятор подходит для помещений от 150 м2, но может применяться и в быту для усиления возможностей радиаторов. Устройство также монтируется в больших пространствах без батарей. Оптимальное местоположение водяного калорифера – вентиляция приточного типа, ведь нагреваться будет входной поток.

Подогревать приточную струю можно с целями отопления и сохранения тепла. Водяные модели также предотвращают образование конденсата на воздухоотводах. В настоящее время популярны калориферы отопления, которые состоят из таких элементов:

• Нагревательный узел. Основная часть конструкции – трубка из стали с алюминиевым оребрением. Наружный диаметр патрубка – 37 мм, без ребер – 16 мм, межреберное расстояние – 2,8 мм. Выступающие части отдают тепло, сохраняют его даже при интенсивном режиме обдува.
• Жалюзи. Вынесены на переднюю часть, обеспечивают направление потоков, работающих на обогрев.
• Электродвигатель. Обеспечивает работоспособность вентилятора. При мощности нагрева 115 кВт электрический мотор может иметь мощность от 0,5 до 1 кВт.
• Корпус с отверстиями для крепления. Изготавливается из стали с антикоррозийной поверхностью или пластика.

Воздухогреи рассчитаны на максимальную температуру теплоносителя 200 градусов и давление максимум 1,2 кПа.

Классификация калориферов по форме трубок

Устройства оснащаются трубками, направленными поперек движения воздуха. Для устранения рисков завоздушивания вода направляется по патрубкам снизу вверх. Соединительные фланцы на торцах корпуса имеют отверстия, расположенными под соединения с вентканалами. В зависимости от формы трубок существует несколько модификаций воздухонагревателей.

Гладкотрубные

Гладкотрубный калорифер

Нагреватели выполнены из полых патрубков 20-32 мм в диаметре, расположенных на расстоянии 0,5 см друг от друга. Отопительный прибор можно подобрать по расположению трубок в водонагревателе:

• Коридорное. Концы элементов ввариваются в верхний и нижний коллектор. Вода через патрубок входа направляется в распределительный бокс. Она двигается по трубам и нагревает их, выводясь в виде конденсата или охлажденной жидкости.
• Шахматное. Отличается высокой сопротивляемостью воздушным потокам. Калорифер нормально работает при запыленности воздуха менее 0,5 мг/мᶾ и входной температуре воды +20 градусов.

Гладкотрубные устройства подходят при незначительном расходе воздуха.

Пластинчатые

Пластинчатый обогреватель

Модификации с оребрением, повышающим теплоотдачу. Пластины бывают прямоугольными и круглыми. Элементы оснащаются трубками, на которые навита гофролента из стали 1 см в ширину и 0,4 мм в толщину.

Средняя по величине модель – это трехрядный вариант, а большая выпускается с 4 рядами труб. Габариты пластин средней вариации при толщине 0,5 мм – 11,7х13,6 см. Большие отличаются от них только длиной – 17,5 мм. Большие пластины располагаются зигзагообразно, а средние – в виде коридора.

Тип калориферного отопления пластинчатых устройств можно определить по маркировке. Модели СДТ4009В совместимы с паром и устанавливаются вертикально. Воздухонагреватель СТД3010Г можно подключить горизонтально к системе с водой.

Биметаллические

Биметаллический калорифер служит дольше благодаря антикоррозийным свойствам

Прибор с оребрением спирально-катаного типа, подходящий для водного теплоносителя с максимальной температурой 180 градусов. Биметаллические воздухогреи серии КСК3 и КПЗ являются средними по габаритам и оснащаются 3 рядам трубок. Большие устройства типа КСК4 и КП4 имеют 4 ряда патрубков.

Сходство КСК обеих типов заключается в конструкции. Они состоят из теплообменников, боковых щитков, трубчатых решеток и крышек с перегородками. Теплообменники выполнены в виде 2 трубок. Внутренняя 1,6 см в диаметре изготавливается из стали с алюминиевым наружным оребрением. Поперечное расстояние между патрубками – 4,15 см, продольное – 3,6 см.

Разновидности по способу монтажа

В зависимости от конструкции корпуса можно подобрать тепловентилятор:

• Напольного типа. Устанавливается без крепежных соединений, быстро подсоединяются к водопроводу. Мобильные модели легко переносить на новое место.
• Настенного типа. Настенный калорифер оснащен монтажной консолью для регулировки вертикальности положения. Элемент крепится анкерными болтами, после чего производится подключение водяного контура.

Бытовые приборы – одноконтурные, подключаются только к горячему или холодному водоснабжению.

Настенный

Напольный

Условия и особенности эксплуатации

Водяной калорифер подключается к трубе ГВС и обратке

Принцип действия водяного калорифера для отопления, оснащенного вентилятором, основывается на теплообмене двух рабочих сред. В качестве первичного теплоносителя используется горячая вода, в качестве вторичного – воздух. Обогрев воздушных масс выполняется посредством отдачи тепла горячей воды холодному воздухопотоку. Эффективность теплообмена зависит от температурной разницы – она должна быть большой.

При эксплуатации приборов нужно соблюдать несколько требований:

• Перед монтажом в большом помещении рассчитываются рабочие показатели.
• Использование воды с температурой больше 180 градусов в магистралях недопустимо – калорифер выйдет из строя.
• Для больших помещений применяется система регулировки мощности калорифера в виде смесителя с клапаном трех- или двухходового типа.
• Максимальная плотность агрессивных примесей в воздухе при работе прибора указана в ГН 2.2.5.686-98 и ГОСТ 12.1.007-76.
• Энергоэффективность отопителя зависит от коэффициента теплоотдачи. Величина указывается в паспорте.
• Перед монтажом в домашней мастерской или гараже требуется установить фильтры для отвода химических примесей.
• Трехрядные модели подходят для вентиляционных коммуникаций, которые подают наружный воздух при температуре от 0 до -40 градусов.
• Четырехрядные модификации запускаются зимой только при скорости увеличения температурного режима до 30 градусов в час.
• Агрегаты не подойдут для принудительной или искусственной вентиляции – они нагнетают воздух канальными элементами.

Максимально низкая температура, при которой воздухогрей будет работать, составляет -25 градусов.

Плюсы и минусы водяного калорифера отопления

Калорифер с датчиком температуры, который автоматически отключает устройство

К преимуществам воздухонагревателей водяного типа относятся:

• простая установка в сравнении с коммуникациями, где есть радиатор;
• эффективность и скорость нагревания;
• производительность – калорифер может обогреть дачный дом или производственную площадь;
• безопасность эксплуатации;
• плавность регулировки и настройки рабочих режимов;
• совместимость с центральной системой или местными сетями – котлами;
• бесшумность работы;
• отсутствие нагрузки на электрическую линию.

У калориферного оборудования имеется несколько недостатков:

• зависимы от наличия воды в магистралях;
• теплоноситель нужно подводить к области монтажа устройств;
• сложность технического обслуживания;
• прекращение подачи тепла, если вентилятор останавливается.

Несмотря на несколько минусов, водяные калориферы отличаются эффективностью обогрева и экономичностью расхода воды.

Советы по монтажу

Калориферы с датчиками в теплице поддерживают нужную температуру

Воздухонагреватель водяной устанавливается в помещениях, подключенных к центральной теплотрассе. При самостоятельном монтаже стоит соблюдать рекомендации специалистов:

• Диагональ нагревателя зависит от особенностей изгибов каналов, типа заслонки и конструктивных элементов.
• Для защиты нагревателя от перемерзания установка производится в помещениях с температурой не ниже 0 градусов.
• Перед началом монтажа необходимо осмотреть пластины и трубки на предмет целостности.
• Приварные фланцы проще всего соединять встык.
• Прямоточные вентили воздухоотводов располагают вверху отводного и подающего коллекторов.
• Стыки прибора и системы вентиляции герметизируются.
• Настенные модели устанавливаются посредством крепления консоли двумя саморезами.

При отсутствии опыта подключения и обвязки системы работы лучше доверить специалистам.

Специфика применения водяных калориферов для отопления

Тепловентиляторы водяного типа применяются для отопления помещений с большой площадью – магазинов или офисов. Они позволяют быстро просушить ковры или автомобильные кресла, поэтому могут использоваться на автомойках и в химчистках.

Водяные источники тепла оправданы для цокольных этажей с повышенным уровнем влажности. Их допускается устанавливать в гаражах, строительных вагонах, мастерских, на территории складов или цехов по изготовлению полимеров.

Канальные водяные воздухонагреватели подойдут для поддержания комфортной температуры в доме и на производстве. Энергосберегающее оборудование практически не потребляет электричество и газ, что позволяет сэкономить на оплате коммунальных услуг.

Калорифер, или канальный нагреватель — общее название трубных приборов, посредством которых осуществляется нагрев воздушных масс внутри помещения. В такой установке может циркулировать горячая вода, воздух или пар.

Что такое калорифер и для чего он нужен

Он представляет собой своеобразный теплообменник, в котором источником тепла являются воздушные потоки, соприкасающиеся с нагревательными элементами. Посредством прибора выполняется прогрев приточного воздуха в вентиляционных системах и сушильном оборудовании.

Схема демонстрирует место калорифера в канальной вентиляционной уставновке

Монтируемый прибор может быть представлен отдельным модулем или входить в состав моноблочной вентиляционной установки. Сфера применения представлена:

• первоначальным нагревом воздуха в приточных системах вентиляции с подачей воздушного потока с улицы;
• вторичным нагревом воздушных масс при рекуперации в системах приточно-вытяжного типа, регенерирующих тепло;
• вторичным нагревом воздушных масс внутри отдельных помещений для обеспечения индивидуального температурного режима;
• прогревом воздуха для его подачи в кондиционер зимой;
• резервным или дополнительным отоплением.

Энергетическая эффективность канального воздухонагревателя любой конструкции определяется коэффициентом тепловой отдачи в условиях определённых энергетических затрат, поэтому при значительных показателях тепловой отдачи прибор принято считать высокоэффективным.

Обвязка в приточной вентиляционной системе регулирующего арматурного каркаса выполняется посредством двухходовых вентилей в городской сети, а также трёхходовыми вентилями при использовании котельной или бойлера. При помощи установленного обвязочного узла легко контролируется производительность используемого оборудования, и минимизируется риск промерзания зимой.

Виды

Отопительно-вентиляционная техника представлена преимущественно водяными и паровыми приборами.

Потоки воздуха проходят через несколько узлов системы

Предпочтение чаще всего отдаётся водяным воздухонагревателям, которые отличаются:

• формой поверхности. Они могут быть гладкотрубными и ребристыми, пластинчатыми и спирально-навивными;
• характером перемещения теплового носителя. Воздухонагреватели одноходового и многоходового типа.

В зависимости от размеров нагревательной поверхности, все приборы водяного и парового типа представлены четырьмя моделями: самые малые (СМ), малые (М), средние (С) и большие (Б).

Водяной

Калориферами водяного типа обеспечивается прогрев воздуха внутри вентиляционного канала до комфортных температурных показателей посредством энергии теплового носителя, постоянно циркулирующего в радиаторной части оборудования. Жидкостные теплоносители не уступают по своим основным характеристикам аналогам электрического типа, но отличаются повышенными показателями энергопотребления и некоторой сложностью монтажа, поэтому их установка должна осуществляться специалистами.

Принцип действия основан на наличии в конструкции звеньев пустого медного или на основе медных сплавов змеевика, расположенных в шахматном порядке. Также устройство обладает алюминиевыми пластинами, предназначенными для тепловой отдачи. Внутри медного змеевика перемещается нагретая жидкость, представленная водой или гликолевым раствором, в результате чего тепло передаётся воздушным потокам из приточной системы.

На схеме представлены узлы вентиляции с водяным фильтром

К основным преимуществам водяных нагревателей воздуха в системах вентилирования можно отнести высокую эффективность прогрева больших по площади помещений, что обусловлено его конструкционными особенностями.

Корпус и внутренние детали водяного калорифера

1. боковая часть корпуса;
2. верхняя и нижняя панели корпуса;
3. вентиляционный патрубок на задней панели;
4. теплообменник;
5. решётка моторной опоры;
6. лопатки ориентируемого типа;
7. дополнительная ёмкость для конденсата;
8. основная ёмкость для конденсата;
9. верхняя часть корпуса теплообменника;
10. воздуховод;
11. фиксирующие прибор кронштейны;
12. пластиковые угольники.

Основной минус заключается в высоком риске промерзания прибора в условиях резко отрицательных температур, что объясняется наличием в системе воды и требует обязательной защиты от обледенения.

Они представлены металлическими трубками с ребристой наружной частью, увеличивающей эффективность тепловой отдачи. Канальные нагреватели, по трубам которых передвигается нагретый тепловой носитель, а снаружи перемещаются и нагреваются воздушные массы, целесообразно монтировать в прямоугольных вентиляционных системах.

Паровой

Они востребованы промышленными предприятиями с избытком пара, который позволяет обеспечивать технологические потребности устройства. Тепловой носитель в таком приборе представлен паром, подаваемым сверху, а в процессе его прохождения сквозь рабочие элементы теплообменника образуется конденсат.

Тепловым носителем в этом типе калорифере является пар

Все выпускаемые в настоящее время паровые теплообменники в обязательном порядке проходят проверку герметичности посредством сухого воздуха, подаваемого с давлением в пределах 30 бар при погружении устройства в резервуар, наполненный тёплой водой.

К преимуществам приборов в системе кондиционирования и вентилирования относится быстрый прогрев помещения, что объясняется конструкцией такого устройства.

Схематическое изображение главных компонентов парового калорифера

1. доска с трубами;
2. боковая щитковая часть;
3. нагревательный элемент;
4. прокладка.

Ощутимым минусом парового канального нагревателя является обязательное наличие оборудования, которое непрерывно генерирует пар.

Электрический

Наименее мощные вентиляционные системы экономически целесообразно оснащать обычными электрическими калориферами. Принцип работы устройства основан на прохождении воздушных потоков, подающихся по приточной вентиляционной системе через нагревательные элементы, отдающие часть тепловой энергии. Нагретый воздух подаётся в помещение, а защита от любых перегревов реализуется биметаллическими термовыключателями.

Такие приборы совершенно не нуждаются в подводке слишком сложных или профессиональных коммуникационных систем, поэтому подключаются к уже имеющимся линиям электрического снабжения, что является несомненным плюсом.

Более мощные вентиляционные системы рекомендуется оснащать с электрокалориферами

Внутреннее устройство представлено электронагревателями трубного типа, что обеспечивает максимально эффективный тепловой обмен с окружающими воздушными потоками.

• IV — вентиляционный элемент на вытяжной воздух;
• PV — вентиляционный элемент на приточный воздух;
• PR — теплообменник пластинчатого типа;
• KE — электрический нагревательный элемент;
• PF — фильтрующая система на свежий воздух;
• IF — фильтрующая система на вытяжной воздух;
• TJ — температурный датчик на приточный воздух;
• TL — температурный датчик на свежий воздух;
• TA — температурный датчик на вытяжной воздух;
• M1 — мотор клапана воздухообводного типа;
• M2 — клапан для свежих воздушных потоков;
• M3 — клапан для вытяжных воздушных потоков;
• PS1 — дифференциальное реле давления на приточные воздушные потоки;
• PS2 — дифференциальное реле давления на воздушные потоки вытяжного типа.

Электрический калорифер включает в себя 14 элементов

Использование электрических приборов может быть оправданным только в вентилируемом помещении, площадь которого составляет менее 100–150 м². В противном случае уровень расхода электрической энергии будет слишком высоким.

Качественная вентиляция в доме избавит от сырости и застоявшегося воздуха. В следующей статье вы узнаете более подробно о монтаже системы приточно-вытяжного типа: https://aqua-rmnt.com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

• объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
• температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
• предпочтительным температурным режимом воздушных потоков после нагрева;
• температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м³/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Таблица: расчёт мощности для основных параметров вентиляционной системы

Производительность, м3	Мощность нагревательного элемента, кВт
80	1,2
160	2,4
240	3,6
330	4,8
510	7,5
730	10,8
1020	15,0
1520	22,5
2030	30,0

Например, объём воздуха в комнате площадью в 20 м² при высоте потолка 300 см, равен 60 м³, поэтому однократный воздухообмен составляет 60 м²/час.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показатели	t воздуха на входе оС
-5	-10	-15	-20	-25	-30	-35	-40	-45
Мощность кВт	0.06	0.08	0.09	0.11	0.13	0.14	0.16	0.18	0.19	0.21

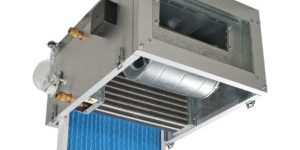

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Используемые источники:

• https://klimatlab.com/ventilyaciya/kondicionirovanie/kalorifer-vodyanoj-dlya-pritochnoy.html
• https://sovet-ingenera.com/vent/oborud/kalorifer-vodyanoj-dlya-pritochnoj-ventilyacii.html
• https://strojdvor.ru/otoplenie/ustrojstvo-vodyanogo-kalorifera-dlya-otopleniya/
• https://aqua-rmnt.com/otoplenie/kalorifer-vodyanoy-dlya-pritochnoy-ventilyatsii.html
