Водогрейный котел промышленный принцип работы

Работа водогрейного котла

Основное предназначение водогрейного котла состоит в качественном и быстром нагреве воды, которая используется для самых различных нужд. Прежде всего, для отопления частных домов, горячего водоснабжения, а также для отопления промышленных и общественных зданий и сооружений. Эффективная работа и устройство водогрейного котла непосредственно связаны между собой.

Содержание

Для эффективной работы требуется обратить особое внимание на топку. Она должна иметь достаточный объем для сжигания всего объема загружаемого топлива.

По мнению специалистов, именно этот параметр является важным расчетным показателем, который определяет общее количество механического горючего.

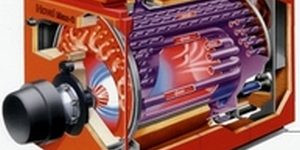

Принцип работы и схема водогрейного котла

Теплоноситель нагревается до 115 градусов и после этого передает тепло отопительной системе. Вода становится паром при температуре 100 градусов, поэтому для предотвращения закипания, в котле постоянно поддерживается высокое давление.

Чем оно выше, тем лучше, так как тогда вероятность возникновения пристеночного закипания уменьшается, а значит образуется меньше накипи.

Независимо от вида топлива, принцип работы водогрейных котлов одинаковый: горючее сжигается в топке, а через ее стенки жар передается воде, которая циркулирует по отопительным трубам. Каждая конструкция разработана таким образом, чтобы обеспечить максимальное сгорание топлива и эффективную теплопередачу.

Деаэраторы атмосферного давления применяются в схемах приготовления питательной воды паровых котлов и подпиточной воды систем теплоснабжения и горячего водоснабжения на ТЭС и в котельных.

Что такое вакуумные деаэраторы, вы можете узнать тут.

В конструкции водогрейного котла могут присутствовать особые конвективные пакеты. Они предназначены для эффективного охлаждения уходящих газов и снижения их температуры.

Поверхность пакетов у качественных систем в состоянии обеспечить снижение температурного режима до 190-200 градусов. Нельзя допускать более низкие температурные показатели, так как появится вероятность образования конденсата.

Если через какое-то время он смешается с отложениями золы, где содержится сера, это может привести к разрушительной сернистой коррозии, соответственно, котел очень быстро выйдет из строя.

Качественная и при этом максимально эффективная работа оборудования определяется высокими показателями надежности и прочности устройства. В процессе работы вода по всем панелям и экранам осуществляет многоходовое движение.

Подобный результат достигается посредством установленных заглушек в коллекторах. Их количеством регулируются параметры скорости движения теплоносителя в приборе. Более подробно данный процесс отражает схема работы водогрейного котла.

Котлы-утилизаторы имеют следующий принцип работы: они генерируют энергию в виде нагретой воды, пара или воздушного потока.

Подробнее о котлах утилизаторах газов, вы можете узнать здесь.

Если приобрести водогрейный котел у серьезного производителя, можно быть уверенным в качестве и долговечности устройства.

Во многом это основано на правильном подборе скоростей передвижения воды, которая дает минимальное сопротивление контура. Это будет минимизировать отложение солей, а также процесс образования накипи.

Влияние сажи и накипи в процессе эксплуатации

Если на поверхности отопительного оборудования образуется слой сажи, ее низкая теплопроводность значительно затруднит передачу теплоты от производимых газов к стенкам отопительного устройства.

Это автоматически приведет к перерасходу топливной массы, к значительному снижению выработки пара, а также горячей воды.

Наличие накипи на стенках при относительно небольшой теплопроводности в значительной степени может уменьшить передачу теплоты от стенки устройства к воде.

Паровой котёл МЗК предназначен для получения насыщенного пара с температурой 175°С и рабочим давлением 0,8 МПа используемого для технологических и отопительных нужд.

Что такое паровой котёл КП, вы можете узнать тут.

Как результат, его стенки достаточно сильно могут перегреться, в некоторых случаях они разрываются, тем самым вызывая аварии котельных устройств.

На основании этого можно сделать вывод, что максимально эффективная работа котла может быть произведена исключительно при регулярной чистке подобного оборудования.

Образования накипи можно избежать только посредством установки специального грязевого фильтра, а также достаточно частых продувок основных элементов оборудования через воздушные штуцера.

Стоит помнить, что подобные мероприятия предоставляют возможность значительно снизить интенсивность образования накипи, но при этом не гарантируется 100%-я защита от нее.

Данный метод будет малодейственным в том случае, если работа оборудования будет осуществляться с использованием жесткой воды. Это говорит о том, что на качестве используемой воды экономить не стоит.

Процесс предварительной водоподготовки поможет увеличить общий срок службы устройства, а также всей тепловой системы.

При этом, в процессе всего срока эксплуатации у водогрейного котла сохранятся достаточно высокие показатели коэффициента полезного действия. Кроме того, это идеальная возможность сэкономить количество расходуемого топлива.

Котлы на отработанном масле. Область применения и виды.

Об устройстве котла на отработанном масле, читайте здесь.

Приобретение водогрейного котла от проверенного производителя гарантирует, что установленные в конструкции насосы обеспечат идеальные скоростные режимы теплоносителя. Также полностью исключается возможность образования накипи, сильного перегрева поверхности, соответственно, предотвращается выход системы из строя.

—> —>

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-mail:

Расскажите друзьям! Расскажите об этой статье свои друзьям в любимой социальной сети с помощью кнопок в панели справа. Спасибо!

Содержание статьи:

Бытовой водогрейный котел представляет собой устройство, предназначенное для обогрева жилых и хозяйственных помещений за счет использования тепловой энергии, выделяющейся при сгорании топлива. Теплоноситель может использоваться как в замкнутом контуре, так и в проточном режиме для бытовых целей. Сфера применения устройств необычайно широка. Современные приборы отличаются компактностью, безопасностью и высокой эффективностью.

Устройство водогрейного котла

Разновидности водогрейных котлов для домашнего и промышленного применения

Принципиальное устройство нагревательных приборов примерно одинаково и может различаться по таким показателям, как потребляемое топливо, мощность, размер и страна производитель.

Стандартный котел отопительный водогрейный состоит из таких деталей:

• стальной корпус;
• горелка;
• фитиль;
• входные трубы (располагаются снизу);
• выходные патрубки (находятся сверху корпуса);
• паровой клапан;
• камера сгорания;
• водяные теплообменники;
• топка с дверкой;
• поддувало с ручкой;
• дымоход с задвижкой и защитным колпаком.

Топка твердотопливных котлов оборудуется колосниками, предназначенными для размещения горючего и отвода в зольник отработанных продуктов (шлака, пепла, золы).

Принцип работы водонагревательных котлов заключается в следующем:

• загрузка топлива в топку и его поджог (подключение электрического тэна);
• заполнение водой контура и теплообменника;
• жидкость нагревается, под воздействием насоса или из-за перепада давления самотеком движется по трубам;
• продукты сгорания выводятся по обычному или коаксиальному дымоходу;
• клапан регулирует подачу воздуха, необходимого для горения топлива.

Котлы изготавливаются из прочной жароупорной стали, способной выдерживать высокие температуры.

Модификации по типу топлива

Твердотопливный водогрейный котел работает на дровах, угле, пеллетах, щепе

По способу нагрева теплоносителя различают два типа котлов:

• Водотрубные. В них нагрев жидкости происходит в теплообменнике под воздействием жара сгорающего топлива. Дым выводится на улицу по утепленному дымоходу.
• Газотрубные. Здесь используется энергия газов, образующихся при сгорании. Они проходят по трубе, поверх которой установлена еще одна внешняя труба с жидкостью.

Приборы могут быть универсальными или работать только на одном топливе. Классификация водогрейных котлов:

• Твердотопливные. Агрегаты могут заправляться углем, дровами, брикетами, пластиком и резиной. Имеют простое и надежное устройство, но сильно загрязняют окружающую среду.
• Газотопливные. Являются лучшим вариантом с точки зрения экологической чистоты и экономичности. Отличаются высокой надежностью и безопасностью. Водогрейный котел газовый — это отличный выбор, если есть возможность подключиться к промышленной магистрали.
• Жидкотопливные. Работают на дизельном топливе, но могут сжигать и другие жидкие углеводороды. По принципу действия схожи с газовыми аналогами, но выделяют токсичный дым.
• Электрические. Являются самыми чистыми в плане экологии, так как полностью отсутствуют побочные продукты. Минус в том, что энергия дорогая и расходы на отопление могут оказаться чрезмерно высокими.

Выбор котла осуществляется на основе анализа рынка и стоимости топлива. Приоритет следует отдавать экономичным вариантам и универсальным конструкциям.

Классификация по типу размещения

Настенные водогрейные котлы имеют относительно небольшую массу в отличие от напольных моделей

Водонагревательные устройства, в зависимости от мощности и конструкции имеют различную массу и размеры. Во многом это определяет место, где их допускается устанавливать.

Напольные изделия характеризуются значительным весом и габаритами. Подвешивать их невозможно именно из-за этих факторов, так как не всякая несущая поверхность может выдержать такую нагрузку. Плюс в том, что такие приборы более надежны и функциональны.

Настенные котлы отличаются компактностью и небольшим весом. Их разработка изначально была нацелена на то, чтобы продукция могла быть установлена в тесных помещениях – кухня, санузел, подвал. Из-за ограничения по размерам такие котлы не рассчитаны на большую мощность, теснота расположения деталей затрудняет их обслуживание и снижает уровень надежности.

Технические характеристики

Теплообменник промышленного водогрейного котла

Основные технические характеристики водогрейной техники следующие:

• устройство — жаротрубный, водотрубный;
• рабочая температура — низкотемпературный (до + 115 ºС), высокотемпературный (+ 115-200 ºС);
• теплоноситель — вода;
• функциональность — одноконтурные (только отопление), двухконтурные (отопление, ГВС);
• номинальное давление в системе — 0,6-0,8 МПа;
• производимая мощность — 3-28 кВт;
• виды топлива — дрова, брикеты, газ, дизель, отработка, мазут, электричество;
• управление — ручное, автоматическое.

Выбор изделия проводится исходя из его предназначения, размеров и конфигурации объекта, в котором оно будет установлено.

Правила эксплуатации

Избежать аварии водогрейного котла можно, соблюдая технику безопасности при эксплуатации

Срок службы котла зависит от качества его изготовления, примененных в сборке решений и соблюдения норм эксплуатации. Монтаж прибора нужно производить в точном соответствии с техническим описанием изделия и чертежом.

Использование устройства предполагает соблюдение таких правил:

• применять только те виды топлива, которые перечислены в инструкции к прибору;
• при использовании твердотопливных приборов иметь емкости для заливки извлекаемой золы;
• дверка топки должна быть постоянно закрыта;
• следить за тем, чтобы в контуре поддерживалась установленная регламентом температура и давление;
• помещение, где находится котел, необходимо оградить от доступа посторонних;
• проверка манометров и термометров должна проводиться не реже 1 раза в 12 месяцев;
• предохранительные клапаны нужно проверять и продувать перед каждым запуском котла;
• обязательна регулярная прочистка дымохода, даже если печь потребляет природный газ;
• услышав сигнал индикатора о неисправности системы, действовать нужно быстро, в точном соответствии с инструкцией по аварийной остановке.

Для заправки контура нужно использовать воду с установленными для изделия нормами солесодержания и щелочности, чтобы предотвратить развитие коррозии и образование налета внутри контура.

Область применения

Мощные модели устанавливаются на объектах, где нужно греть большие объемы воды

Сфера применения водогрейных котлов распространяется на все области жизнедеятельности людей. Изделия используются для отопления жилых и хозяйственных объектов, охватывая практически все направления промышленности:

При соблюдении требований безопасности нагревательная техника может быть установлена в таких местах:

• квартиры, дачи, коттеджи, частные дома;
• складские помещения;
• сельскохозяйственные строения;
• здания для содержания животных и птицы;
• хранилища для овощей и зерна;
• ангары и закрытые павильоны;
• расположенные вне населенных пунктов прииски, буровые установки, артели и поселки;
• туристические базы и дома отдыха.

При выборе котла рекомендуется обращать внимание на происхождение товара. Приоритет следует отдавать проверенным производителям с мировым именем.

Марки и модели водогрейного котла

Котел промышленный марки Протерм

Лидирующие позиции занимают такие модели газового оборудования:

• Wolf GKS Eurotwin;
• Buderus Logano G334WS;
• Vaillant atmoCRAFT VK INT 1454/9;

Кроме этого, стоит обратить внимание на такие торговые марки:

• Ballu;
• Timberk;
• Kovea;
• Следопыт;
• Siabs;
• Viessmann;
• Ariston;
• Protherm;
• Ferroli;
• Immergas;
• BAXI;
• АТЕМ.

Модели для домашнего использования Стропува Мини

Из твердотопливных котлов, то наибольшей популярностью пользуются такие изделия:

• Stropuva Mini S8;
• ZOTA Тополь-22ВК;
• ZOTA Тополь-16ВК;
• ZOTA Тополь-32ВК;
• Stropuva S30;
• Stropuva S40;
• ТЕПЛОВЪ Универсалъ TA-40;
• SAS UWT 14;
• ТРАЯН ТПГ-15.

Для тех, кто решил использовать электричество в качестве источника энергии, рекомендуется остановить свой выбор на такой продукции:

• Zota;
• Руснит;
• Эван;
• Будерус;
• Протерм.

Выбор товара зависит от условий его предстоящей эксплуатации, вырабатываемой мощности, габаритов и собственных финансовых возможностей. Водогрейные устройства приобретаются на десятилетия, здесь лучше не экономить.

Оглавление

Для чего предназначены водогрейные котлы?

Данные агрегаты предназначаются для обогрева зданий с небольшой площадью, частных домов и таун-хаусов. Как правило, такие котлы устанавливаются в тех населенных пунктах, где отсутствует центральное отопление, или же, как вариант, обустройство котельной нецелесообразно. Как бы то ни было, под понятием «водогрейные котлы», причем вне зависимости от конкретной конструкции и модели, подразумеваются приборы, способные вырабатывать тепловую энергию (благодаря своим техническим параметрам) при сжигании того или иного топлива, а затем направлять ее рабочей жидкостью (теплоносителю), в роли которой обычно выступает вода. А когда эта вода, соответственно, циркулирует по трубопроводу контура отопления, то температура в доме поднимается до требуемого значения.

Для каких целей нужен пар

Знание того, где используется паровой котел и с какими режимами, позволяет эффективно выбрать оборудование.

ПК применяются в таких отраслях:

1. ЖКХ в центральном отоплении устанавливают модификации ПК низкого или среднего давления для парового отопления. Теплоноситель поступает либо непосредственно в сеть, либо через теплообменные аппараты подготавливает воду для центрального отопления и ГВС.
2. Промышленность применяет более мощные парогенераторы, вырабатывающие перегретый пар с повышенной теплоотдачей.
3. Энергетика, паровые котлы высокого давления участвуют в схемах генерации электроэнергии, передавая пар турбине.
4. Промышленность, ПК обеспечивают механическое движение производственных аппаратов.
5. Железнодорожный транспорт, ПК установлены на тепловозах.

Классификация устройств на газовом топливе

По назначению водогрейные газовые котлы разделяют на две крупных категории:

• Промышленные устройства, для которых характерна высокая мощность. В роли теплоносителя в них используется пар;
• Котлы бытовые, обладающие мощностью, необходимой для отопления помещений определенной площади, однако она значительно меньше, чем у промышленных.

Схематичное исполнение котла по выработке пара

Принцип работы:

1. Природная вода поступает на водоподготовку, где проходит очистку от взвешенных веществ и умягчается. Затем она подается в баках химочищенной воды и подаётся в агрегат с помощью питательных насосов для паровых устройств.
2. Прежде чем попасть в барабан питательная среда поступает через экономайзер – чугунное теплонагревающее устройство расположенное в хвостовой части агрегата для снижения температуры уходящих газов и повышения кпд парового котла.
3. Из верхнего барабана вода по необогреваемым трубам попадает в нижний барабан, а поднимается из него по подъемным конвективным трубам в виде пароводяной смеси.
4. В верхнем барабане проходит процесс его сепарации от влаги.
5. Сухой пар через паропроводы направляется к потребителям.
6. Если это парогенератор, то пар повторно проходит нагрев в пароперегревателе.

А что насчет количества контуров?

Большая часть описываемых в статье котлов (причем как жаро-, так и водотрубных) являются двухконтурными, однако при этом и одноконтурных агрегатов существует достаточно много. Если у агрегата два контура, то нагретая им жидкость будет подаваться не только в отопительную сеть, но также в водопровод (после этого, разумеется, ею можно будет пользоваться в бытовых целях).

Предлагаем ознакомиться  Инфракрасные обогреватели на потолок установка теплой пленки, отзывы, ПЛЭН, монтаж, видеоОбзор инфракрасных обогревателей на потолок важные моменты

Другие различия могут касаться возможности применения разного топлива – угля, дров, газа, электрического или жидкого топлива. Все большую популярность сегодня обретают универсальные агрегаты, которые можно назвать действительно «всеядными». Вне зависимости от используемого типа топлива, любой котел должен оснащаться системой, поддерживающей процессы горения в автоматическом режиме.

Классификация устройств на газовом топливе

Схема движения теплоносителя

ПК устанавливаются в котельном зале, который может располагаться в отдельно стоящих, примыкающих и встроенных зданий нежилого назначения.

Обозначения по схеме:

1. Система топливоподачи газового парового котла, No1.
2. Устройство для горения – топка, No2.
3. Циркуляционные трубы,No3.
4. Зона пароводяной смеси, зеркало испарения,No4.
5. Направление движения питательной воды, NoNo5,6 и 7.
6. Перегородки, No8.
7. Газоход, No9.
8. Дымовая труба, No10.
9. Выход циркуляционной воды, из емкости парового котла, No11.
10. Слив продувочной воды, No12.
11. Подпитка котла водой, No13.
12. Паровой коллектор, No14.
13. Сепарация пара в барабане, NoNo15,16.
14. Водоуказательные стекла, No17.
15. Зона насыщенного пара, No18.
16. Зона пароводяной смеси, No19.

Особенности настенных агрегатов

Топливом в данном случае может выступать газ, уголь, дрова или дизель. Котлы необходимо размещать только в отдельном специально оборудованном помещении, а если топливо жидкое/твердое, дополнительно понадобится помещение и для его хранения (причем с противопожарными средствами, которые предусматриваются положениями СНиП).

Помимо того, есть и специальные программные устройства, которые переводят оборудование в рабочий режим, основываясь на предварительно заданную программу.

Если для представителей предыдущей категории требуется специально оборудованная комната/пристройка, то настенные модели можно запросто установить в кухне, ванной и так далее. То, какую именно комнату использовать, зависит от конкретного источника энергии и соображений удобства. Иными словами, вы сами должны решать, где пользоваться котлом будет удобнее всего.

Водогрейные котлы первой категории оснащаются нагревательными элементами, контактирующими непосредственно с рабочей жидкостью. Представители же второй категории предусматривают применение накопительной емкости или бойлера, где вода, собственно, и нагревается. Емкость в таком случае наполняется по мере использования воды.

Как правильно эксплуатировать

Паровые котлы относятся к объектам повышенной опасности, поэтому многими нормативными документами котлонадзора, проектом установки, технической документацией завода-изготовителя и правилами устройства и безопасной эксплуатации паровых и водогрейных котлов закреплены требования по безопасной эксплуатации таких сосудов, которые обязаны выполнять ответственные должностные лица и обслуживающий персонал.

Безопасная эксплуатация начинается с химической водоподготовки воды, которая имеет важное значение для технического обслуживания современных парогенераторов и котлов. Минеральные соли, содержащиеся в природной воде, при температуре выше 70 оС, образуют накипь на внутренних поверхностях труб.

Уровень очистки сырой воды зависит от источника водоснабжения и устанавливается специалистами в проекте водоподготовки котлоагрегата, где описаны не только режимы, но и схема подключения с необходимым оборудованием.

FORTE BT-S 12 kWt

Твердотопливный энергонезависимый прибор весом 115 килограммов и мощностью 12 киловатт. КПД составляет 78 процентов, габариты – 89,5х47х68 сантиметров (ВхШхГ), площадь обогрева – от 60 до 110 метров квадратных.</td>Около 27000</td>Tehni-x ЭВН 50 VR</td>Электрический водонагреватель, который отличается наличием «мокрого» ТЭНа и объемом в 50 литров. Вес изделия составляет 15 килограммов. Бак стальной, с полиуретановой изоляцией.</td>Около 5 500 – 6000</td></tr>

Kospel ekco L1z 21

</td>Электрический котел, предназначающийся для использования в отопительных системах в тандеме с водонагревателем косвенного нагрева. Весят такие водогрейные котлы 16 килограммов, габариты составляют 66х38х17,5 сантиметра (ВхШхГ). Температура воды на выходе находится в пределах от 40 до 85 градусов, что же касается напряжения, то оно должно составлять 380В.</td>16000 </td></tr>

КВр-0.35 ДВО

</td>Твердотопливный котел, оборудованный ручной топкой. Показатель мощности (в данном случае – тепловой) составляет 350 киловатт, модель способна эффективно обогревать помещения площадью до 9,45 кубического метра. Работает не угле и древесных отходах.</td>210000</td></tr>

ViraTM

</td>Изделия этой торговой марки отличаются, прежде всего, своей универсальностью. Они являются не только отопительными и водогрейными, но еще и варочными, к тому же работают как на твердом топливе (дровах), так и на электричестве.</td>От 23890</td></tr>

RS-200H

</td>Водогрейные котельные приборы, работающие на газу, с напольным способом установки. В комплект входят также дымовые трубы. Расход составляет всего 21 кубический метр газа в час, в то время как показатель тепловой мощности достигает 200 киловатт.</td>От 150 000 до 185000 </td></tr>

Особенности установки водогрейного котла

Рассмотрим особенности монтажа твердотопливных приборов, учитывая их распространенность. Сама процедура состоит из нескольких этапов, а примерный алгоритм действий приведен ниже.

Этап первый. Подготовка. Подготавливать нужно помещения (в том числе то, в котором будет установлен прибор). Для котла необходимо подготовить бетонный фундамент, хотя существуют и другие требования (минимальные расстояние до других предметов, к примеру).

Этап второй. Установка. Очевидно, что на данном этапе устанавливается сам котел на свое место.

Этап третий. Обвязка. Данный этап по праву считается наиболее сложным. Необходимо подключить все коммуникации, а также дополнительные элементы – к примеру, расширительный бак.

Этап четвертый. Дымоходная труба. На следующем этапе необходимо обустроить дымоход.

Этап пятый. Пробный запуск. Когда все будет готово, необходимо проверить оборудование на предмет работоспособности. Детально процесс установки описан в приведенном ниже файле.

Монтаж водогрейного котла. Файл для скачивания (кликните по ссылке, чтобы открыть файл PDF в новом окне).

Также рекомендуем посмотреть видеоролик по теме. На этом все, удачи!

</ol>Главная / Котельные

Котельная – это комплексная инженерная система, состоящая из большого количества механизмов и узлов предназначенных для выработки тепловой энергии на производственные нужды и теплоснабжения жилых и общественных зданий.

Котельная на предприятии, как источник тепла, тесно связана с инженерными сетями расположенными, как на ее территории, так и вне.

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

1. Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
2. Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
3. Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
4. По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
5. В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

На месте запуск таких систем проходит по ускоренной программе «под ключ», учитывая, что монтаж и наладочные работы выполнены на производстве.

Принцип работы

Газовые промышленные котельные независимо от своей мощности, практически, имеют одинаковую схему управления и принцип действия. Конструкционные различия наблюдаются только у водоводяных и пароводяных котлов. Котельные установки промышленных предприятий состоят из основного и вспомогательного оборудования.

К основному относят сам котел и устройства, заключенные в его корпусе – трубные пакеты, сепараторы, коллекторы, барабаны. К вспомогательному оборудованию относятся газогорелочное устройство, насосы, вентиляторы, дымососы, арматура, гарнитура, система автоматики управления и безопасности.

В водогрейных котлах вода нагревается до максимальной температуры 150 С, в результате сжигания топлива и передаче тепла от дымовых газов к магистральному теплоносителю. Панели выполняют газоплотными, чтобы повысить теплопередачу, для этого – стальные трубы сваривают между собой.

После топки дымовые газы вод воздействием разряжения, создаваемого дымососом, поступаю в конвекторный блок, где трубы смонтированы в шахматном порядке, что увеличивает поверхность нагрева и скорость передачи воды сетевому теплоносителю.

В водогрейном котле вода движется принудительно, скорость движения определяют сетевые насосы, обеспечивающие необходимую производительность и напор. Вход и выход воды выполняется через котловой коллектор.

Принцип работы парового котла отличается от водогрейного. Движение воды во внутреннем его контуре, происходит благодаря естественной циркуляции холодных и нагретых пароводяных сред.

В результате процесса теплопередачи на выходе котла получается насыщенный или перегретый пар. Для сбора его в современных котлах устанавливаются барабаны и сепарационные устройства в верхнем барабане, чтобы удалять из пара мельчайшие частички котловой воды.

Сетевая вода через паровой котел не циркулирует, он запитывается химочищенной питательной водой, с помощью специальных питательных насосов. Контур сетевой воды не пересекается с питательным, а нагрев ее происходит в пароводяных сетевых теплообменных аппаратах, в которых пар от котла через трубную систему нагревает подающий теплоноситель до максимальной температуры 150 С.

Котельное оборудование

Котлы являются основным элементом организации и реализации паросилового цикла системы теплоснабжения. Корпус маломощных котлов низкого давления изготавливают из чугуна, а среднего и высокого давления из котловой стали.

Для того чтобы правильно подобрать тип и количество котлов, выполняют технико-экономические расчеты, с учетом следующих факторов:

1. Максимальная и минимальная тепловая нагрузка потребителей в зимнее и летнее время.
2. Расстояние и диаметры тепловых сетей с разбивкой к каждому потребителю.
3. Качество воды и топлива.
4. Уровень автоматизации газовой котельной.
5. Размеры котельной.

Следующим по важности элементом котлоагрегата является горелочное устройство, где происходит процесс смешивания газа и воздуха и розжиг газовоздушной смеси с образованием факела. Сам процесс горения происходит в топочной камере.

Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва. Неплохое газовое оборудование Лемакс можно приобрести в Ишиме.

Работа горелки обеспечивается газовым оборудованием котельной: ГРУ или ГРП, регуляторами, фильтрами, приборами контроля и системой безопасности. Все элементы газового хозяйства относятся к объектам повышенной опасности, их работа регламентируется СНиП II-35-76 «Котельные установки».

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

Параметры защиты КИПиА:

• отрыв факела в котле;
• высокое давление пара, газа, воды;
• низкое разряжение в топке котла;
• отключение электроэнергии;
• низкий уровень воды в котле;
• низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

Практически любое промышленное здание нуждается в отоплении. Более того, многие производственные процессы не могут идти полноценно без тепла. Чаще всего для обогрева административных и индустриальных помещений используются промышленные котельные установки. Котлы, которые применяются в данных системах, работают на газу или твердом топливе, а тепловая энергия поступает в виде горячей воды или пара.

Перед тем, как остановить свой выбор на определенной отопительной установке, рекомендуем ознакомиться с их видами.

Виды водогрейных промышленных установок

• Водогрейные котлы небольшой мощности, которые применяются для отопления небольших промышленных помещений;
• Водогрейные установки средней мощности, которые используются в городских котельных и для централизованного отопления предприятий;
• Мощные водогрейные теплогенераторы для крупных промышленных комплексов и целых жилых районов;
• А также другие промышленные установки теплоснабжения.

Принципы работы промышленных водогрейных котлов

Несмотря на внушительные габариты промышленных котловых установок и их мощность, принцип их работы мало чем отличается от работы бытовых водогрейных котлов. Они состоят из газогорелочного механизма и камеры сгорания топливного сырья. При сжигании природного газа теплоэнергия передается по теплообменникам теплоносителю.

Топочная часть изготовлена из стальных панелей. Для того чтобы повысить теплопередачу часто эти панели изготавливают газоплотными – стальные полосы ввариваются между труб. Если в самой топке температура может достигать 1000-1200 °C, то на выходе она снижается до 800°C.

После топочной камеры горячий газ поступает в конвекторный блок, состоящий из конвекторных отделений. Трубы в блоках размещены в шахматном порядке, что усиливает отдачу теплоэнергии. После того, как газы отдали все тепло, они поднимаются на поверхность блока котла.

Гидравлическая система водогрейного промышленного котла

Гидравлическая система водогрейного котла обеспечивает не только нагрев воды, но и ускоряет движение воды, чтобы в системе не было застоя и накипи. Это обеспечивается за счет установки в системе перегородок, которые направляют воду на определенной скорости.  Вход и выход воды во многих моделях котлов сделан в коллекторе топочной камеры. Обратите внимание, что данные расположения никак не влияют на температурные показатели и даже могут быть изменены в соответствии с пожеланиями заказчика. Для удаления лишнего воздуха в верхней части коллектора сделаны специальные воздушники, а для удаления излишков воды в нижнем коллекторе предусмотрен дренаж.

Безопасность промышленных водогрейных котлов

Конечно, собственников бизнесов и руководителей предприятий волнует вопрос безопасной эксплуатации оборудования, в том числе, и теплоустановок.  Следует сказать, что современные тепловые агрегаты изготавливаются согласно всем международным стандартам и, при правильном использовании, они надежны и безопасны. Во-первых, водогрейные котлы оборудованы защитным оборудованием, контрольно-измерительными приборами и другими устройствами безопасности. Так, запорная арматура отводит воду из самого котла в теплосеть, сливает воду из котла, при необходимости продувает систему и удаляет накипь. Естественно, что использование водогрейных котлов должно происходить строго по инструкции.

Эксперты всегда готовы проконсультировать заказчика перед тем, как будут выполнены монтажные работы по установке тепловой системы на предприятии. Кроме того, необходимо согласовать со специалистами все нюансы технического задания, чтобы установить оптимальную систему обогрева для предприятия или промышленного помещения.

Используемые источники:

• https://kotlotech.ru/rabota-vodogrejnogo-kotla/
• https://strojdvor.ru/otoplenie/ustrojstvo-i-princip-raboty-vodogrejnogo-kotla/
• https://ventcondition.ru/vodogreynyy-kotel-promyshlennyy-printsip-raboty/
• https://kotle.ru/kotelnye/gazovaya-kotelnaya-na-predpriyatii
• https://energyservice.com.ua/stati/ustrojstvo-promyshlennykh-vodogrejnykh-kotlov

</ol>
