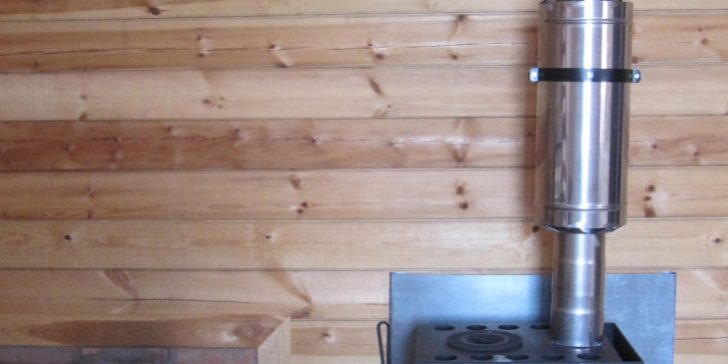

Виды дымоходов для печей с системой длительного горения и какой лучше выбрать

Дымоход – обязательный элемент любой отопительной системы, выделяющей в процессе работы продукты сгорания. В трубе создается тяга, с одной стороны обеспечивающая приток в топку кислорода, необходимого для поддержания процесса горения, а с другой способствующая выводу наружу дыма и газов. В печах длительного горения монтаж и функционирование дымохода осуществляется по стандартным правилам, хотя и имеет некоторые особенности.

Особенность конструкции печи длительного горения

Из всего многообразия металлических печей огромным спросом и популярностью пользуются установки с функцией длительного сгорания (конвекционные печи). Такие печи легки в эксплуатации и очень экономичны. Они одинаково хорошо подойдут для маленьких дачных домиков, многоэтажных частных домов, рабочих цехов, складских помещений и т.п.

К основным особенностям таких печей относят:

• Увеличенный объем топки, вмещающей большое количество дров.
• Разделение топки на две камеры, выполняющие различные функции. В одной сжигается газ, в другой тлеют дрова.
• Наличие внутри топки специального отбойника, препятствующего захлестыванию открытого пламени в дымоход.

Сам процесс сгорания кардинально отличается от работы обыкновенной металлической печи. Дрова поджигаются в верхней части топки, сюда же осуществляется подача воздуха. Объем подачи регулируется заслонкой. Огонь распространяется вниз, причем интенсивность пламени нельзя назвать сильной, процесс больше напоминает тление.

По мере тления дров также выделяется пиролизный газ, который перемещается в отдельную камеру топки, смешивается с воздухом и также сгорает, еще больше увеличивая КПД установки.

В процессе работы печи длительного горения генерируется меньше тепла, позволяя поддерживать температуру в помещении на одном уровне. Дров расходуется гораздо меньше, а продукты сгорания, поступающие в дымоход, имеют малую концентрацию вредных веществ.

Печь Булерьян: достоинства и недостатки

Булерьян (Bullerjan) – одна из разновидностей печей длительного горения, работающая по принципу конвекции.

Печь Булерьян

Конструкция была разработана канадским изобретателем Эриком Дарнеллом в 1975 году, после чего права на патент были выкуплены немецкими бизнесменами, которые запустили серийный выпуск печей под этим брендом.

Печь совмещает в себе функционал стандартной дровяной топки, калорифера и газогенератора. Булерьян способен работать в двух режимах:

• Растопка. К горящим дровам подается больше воздуха, что способствует их быстрому сгоранию и ускоренному прогреву помещения.
• Газификация. Подача кислорода сводится к минимуму. Дрова постепенно тлеют, а помещение прогревается медленнее. В таком режиме работы одной закладки дров будет хватать на 10-12 часов непрерывной работы.

Рекомендуем ознакомиться:  Как сделать колпак на трубу дымохода своими руками?

Мощность такой печи зависит, в первую очередь, от ее габаритов. Ее может хватить не только для обогрева частного дома, но и для крупных промышленных построек, складских помещений.

Из недостатков Булерьяна отметим:

• Способность работать исключительно на дровах.
• Большое содержание копоти в отработанных газах.
• Копоть также образует в дымоходе конденсат из смеси дегтя, воды и сажи. После длительного простоя при горении будет присутствовать неприятный запах.
• Для правильной эксплуатации печи потребуется некоторый опыт.

Какой дымоход подходит к печам длительного горения

Система дымоудаления непосредственно влияет на эффективность работы Булерьяна. Правильно подобранный и смонтированный по всем правилам дымоход обеспечит оптимальные условия для функционирования всех узлов печи. К печи конвекционного типа могут быть подключены несколько видов дымоходов, по-разному влияющих на ее функционал.

Нержавеющая сэндвич труба

Один из самых популярных и эффективных вариантов. Характеризуется следующими эксплуатационными качествами:

• Труба представляет собой трехслойную конструкцию. Внутренняя труба из нержавеющей стали устойчивой к кислотным средам. Наружная труба более тонкая, изготовленная из меди или нержавейки. Материал внешнего слоя шлифуется до блеска, придавая конструкции привлекательный внешний вид. Между трубами помещается слой негорючего утеплителя толщиной 3-10 мм (зависит от диаметра изделия).
• Внешний слой металла сэндвич трубы не нагревается выше 40-50°С, что обеспечивает отличные противопожарные качества.
• Многослойная конструкция сводит к минимуму образование конденсата и обеспечивает хорошую тягу.
• Монтаж сэндвич дымохода не представляет особой сложности благодаря уникальной конструкции труб, которые просто вставляются друг в друга.

При наружном варианте монтажа, дымоход надежно крепится к стене, поэтому возведение отдельного фундамента не потребуется. Утепление внешней трубы также не требуется, поскольку слой утеплителя уже предусмотрен конструкцией.

Из недостатков такого варианта дымохода отметим, что постоянная смена циклов нагрева и охлаждения со временем приводит к ослаблению крепежа и снижению герметичности. Недостаток легко устраняется регулярными профилактическими осмотрами.

Керамический дымоход

Более надежный и функциональный, чем сэндвич. В таком дымоходе практически отсутствует конденсат, а малое количество жидкости никак не сказывается на работоспособности отопительной системы и выводится самостоятельно. Заявленный ведущими производителями срок службы такого дымохода доходит до 40-50 лет.

Рекомендуем ознакомиться:  Трубы напорные для коммуникаций из полиэтилена — характеристики и сфера использования

Широкое использование керамики ограничивается следующими моментами:

• Трубный материал имеет высокую стоимость.
• Монтаж керамического дымохода сложен и вряд ли окажется по силам любому домовладельцу.
• Блоки, необходимые для защиты труб, потребуют дополнительной обработки – оштукатуривания или облицовки плиткой.

Выбор такого варианта оправдан в том случае, если печь устанавливается основательно и надолго. Перенос керамического дымохода – чрезвычайно затратное и трудоемкое мероприятие. В этом случае больше подойдет сэндвич.

Одностенный дымоход

Классические одностенные металлические трубы – самый бюджетный вариант. На этом преимущества такого дымохода заканчиваются.

Недостатков здесь гораздо больше:

• При наружной прокладке дымоотвода, обязательно потребуется утепление. Отсутствие теплоизоляции чревато образованием конденсата и уменьшением тяги.
• Внутренняя поверхность дымохода не обладает идеально гладкой структурой, что способствует образованию скоплений сажи.
• Труба способна разогреваться до высоких температур, что накладывает серьезные ограничения в плане пожаробезопасности.
• Сравнительно невысокий срок службы. В зависимости от интенсивности использования печи трубы могут прослужить до 10 лет.

Обратите внимание! Оптимальной толщиной изделий принято считать 1 мм. Толстые трубы будут слишком долго прогреваться, тонкие – быстро прогорят.

Не самый привлекательный внешний вид и низкая стоимость изделий делают главными потребителями такого варианта промышленный сектор, складские помещения и т.п.

Кирпичный дымоход

Довольно часто конвекционные печи подключают к уже существующему кирпичному дымоотводу. Такой вариант может оказаться эффективным, но здесь стоит учитывать некоторые нюансы.

Внутрь кирпичного канала помещается одностенная металлическая труба, соединение печи с которой производится посредством специального адаптера.

Трубы из асбеста

Наименее эффективный (хотя и дешевый) способ дымоудаления. Асбестовый дымоход будет способствовать накоплению большого количества конденсата, а при высоких температурах материал подвержен образованию трещин. Кроме того, в процессе эксплуатации асбест выделяет вредные химические соединения. В некоторых странах его официально запрещено использовать в жилых помещениях.

Такие трубы часто применяются для монтажа комбинированных конструкций, в которых внутренняя труба будет из нержавейки, а внешняя – из асбеста.

Особенности установки дымоотводящей трубы для дымоходов длительного горения

Один из недостатков конвекционных печей – подверженность образованию конденсата с выраженным запахом дегтя и горючими свойствами, который способен сильно испортить внешний вид дымохода и увеличить риск возникновения пожара. Дымоход должен по возможности минимизировать образование конденсата.

При монтаже сэндвича следует учитывать этот момент и производить монтаж «по конденсату», когда нижнее звено одевается на верхнее. Швы следует тщательно загерметизировать.

Рекомендуем ознакомиться:  Достоинства и недостатки водосточной трубы из оцинкованной стали

Для повышения теплоотдачи конвекционной печи в схему дымохода можно дополнительно включить экономайзер. Этот элемент обеспечивает расходование части тепловой энергии отработанных газов на обогрев воздуха внутри помещения.

Это важно! Булерьян не нуждается в установке отдельного экономайзера. Он уже включен в конструкцию самой печи.

Расчет дымохода

Чтобы теплосистема функционировала с максимальной отдачей, важно правильно рассчитать все параметры дымоотводящего канала.

• Длина дымохода. Вне зависимости от расположения, суммарная высота конструкции должна быть не менее 3 метров. Высота обеспечивает тягу в топке, при этом учитывается расположение дымохода относительно конька кровли.
• Диаметр трубы. Здесь действует негласное правило, что сечение трубы должно быть в 10 раз меньше топочной камеры.

Также, принимается во внимание производительность Булерьяна. К примеру, теплоотдаче на уровне 300 Гкал/час будет наилучшим образом соответствовать дымоход диаметром 14 см.

Способы установки

Существует два варианта прокладки дымохода: внешний и внутренний. Оба обеспечивают должную функциональность, а выбор в пользу того или иного способа зависит от условий конкретного проекта. Во внимание принимается сложность прохода через кровлю, стены и перекрытия, климатические условия, эстетическая привлекательность конструкции, затраты на реализацию проекта и т.п.

• Прокладка внутри дома(ДЫМОХОД №1). В обязательном порядке предусматривает проход через потолочное перекрытие и кровлю. Поскольку дымоход может разогреваться до 50-300°С (разброс обусловлен материалом трубы и наличием теплоизоляции), проходное отверстие должно обеспечивать противопожарную защиту. Для этих целей оставляется зазор 20-25 см, который заполняется негорючим материалом – керамзитом, асбестом и т.п. Длинный горизонтальный участок дымохода отрицательно скажется на уровне тяги. Его протяженность не должна превышать 3 метров.

• Наружная прокладка дымохода(ДЫМОХОД №2). В таком случае вывод трубы на улицу производится через стену. Для деревянных построек вывод делается по тем же правилам, что и для прохода через потолок или кровлю. Для кирпичных стен дополнительные зазоры не понадобятся. Некоторые предпочитают монтировать вывод дымохода на улицу через оконный проем. Крепление к стене производится при помощи хомутов. При значительном возвышении трубы над уровнем кровли стоит добавить растяжки. Тяжелый керамический дымоход потребует обустройства отдельного фундамента.

Это важно! Подключение выходного патрубка печи к дымоходному каналу производится при помощи специального адаптера. Поскольку этот участок будет разогреваться до самых высоких температур, целесообразно использовать толстостенную сталь.

Здравствуйте, дорогой читатель! Мы любим отдыхать за городом, но в холодное время года любимую дачу необходимо обогреть. Современные печи значительно отличаются от своих старинных собратьев, в первую очередь по удобству эксплуатации и КПД, но в то же время более требовательны к качеству топлива и особенностям конструкции.

Дымоходы для печей длительного горения имеют некоторые специфические требования к конструкции. В нашей статье мы расскажем об установке дымовых труб к отопительным агрегатам длительного горения своими руками.

Что это такое и для чего он нужен

Дымоход – устройство для вывода в атмосферу продуктов сгорания топлива. Обычно имеет вид трубы, установленной вертикально возле отопительного агрегата или насаженной на него.

Одновременно изолирует газы от горючих материалов и конструкций здания. Дымоудаление охраняет жилье и жильцов от пожара и отравления углекислым и угарным газом.

Как устроен дымоход

Для современных печей длительного горения практически не применяют традиционные кирпичные трубы. Современные дымоходы из керамики или сэндвич-труб имеют модули для подключения к печи, для сбора конденсата, вертикальные, для прочистки. Керамические конструкции имеют внешний каркас из керамзитобетона, утеплитель из минеральной ваты в промежутке между керамической трубой и каркасом. Модули сэндвич-труб состоят из внешней и внутренней стальной оболочки и утеплителя между ними.

Сверху на дымоходе должен в обязательном порядке стоять дефлектор.

Принцип работы

В основе принципа работы дымоотводов лежит способность газов расширяться при повышении температуры, при этом их плотность уменьшается, они поднимаются вверх, давление в топке уменьшается и в нее подсасывается снизу холодный воздух. Чем выше температура отходящих газов – тем сильнее тяга в трубе.

Виды и конструкции

Виды дымовых труб по материалу изготовления:

• кирпичные;
• металлические — однослойные и трехслойные с утеплителем;
• асбоцементные;
• железобетонные;
• керамические.

Виды дымоходов по конструкции:

• стенные – традиционные кирпичные конструкции из красного кирпича, составляющие одно целое со стеной. Низ конструкции опирается на фундамент стены;
• коренные – отдельно стоящая конструкция, имеющая отдельный фундамент, чаще всего расположенная снаружи у стены дома, чаще всего кирпичная с вкладышем или керамическая;
• насадные – устанавливаются (насаживаются) на печку или камин, имеют небольшой вес. Практически таким методом монтируются однослойные металлические дымоходы или трубы-сэндвич;
• современные сборные конструкции из стали, подвешенные на несущих конструкциях и не имеющие фундамента;
• можно еще упомянуть коаксиальные конструкции из двух труб системы Шидель, в которых поступающий воздух и отходящие газы идут противотоком (самый известный пример — горизонтальные трубы, применяемые для подключения газовых котлов).

Какой лучше выбрать

Когда говорят о печах длительного горения, обычно подразумевают твердотопливные котлы на самых различных видах топлива:

• дрова;
• пеллеты;
• торф;
• уголь.

Чаще всего речь идет о всевозможных дровяных металлических печах, печах-каминах, булерьянах с основным методом передачи тепла в помещение способом конвекции.

Современное оборудование имеет КПД от 87% у пиролизных агрегатов до 92% у пеллетных. Топливо сгорает почти практически полностью, при этом выделяется немного серной, азотной и других кислот и много влаги. При подъеме не очень горячих отработанных газов они охлаждаются о стенки дымохода и выпадают в виде агрессивного конденсата.

Старые кирпичные и асбестоцементные дымоходы не слишком устойчивы к кислотам и требуют установки внутреннего вкладыша из нержавейки. Кроме того, их необходимо дополнительно утеплять – а на высоте выполнять утепление не слишком удобно. Если есть возможность, такие дымоходы лучше не использовать.

Стальные однослойные конструкции без утепления применять в принципе нельзя – конденсат испортит печь, а в морозы может вообще потушить огонь в топке. С утеплением – монтировать сложно и хлопотно, зато не очень дорого. Но ненадолго – максимум на 10 лет.

Оптимальным вариантом являются керамические конструкции и «сэндвич». Они имеют высокую кислотостойкость, очень большой срок службы, устойчивость к коррозии гладкую внутреннюю поверхность, хорошую теплоизоляцию, большой ассортимент готовых модулей заводского изготовления, быстрый монтаж, легкий ремонт. Сэндвич имеет небольшой вес. Серьезным преимуществом керамики является долговечность (до 50 лет) и способность выдерживать высокие температуры. Оба вида конструкций можно устанавливать и внутри и снаружи здания. Недостатки: немалая цена, керамика довольно хрупкая и имеет относительно сложный монтаж, требует фундамента.

Лучший выбор – керамика или сэндвич. Покупать – с гарантией в строительном супермаркете.

Внешняя оболочка сэндвича не должна быть толщиной 0,5-0,7 мм – только 1 мм (не должна гнуться при продавливании рукой).

Сделать самому или заказать

Решение этого вопроса зависит от очень многих факторов:

• наличия хотя бы минимальных строительных навыков;
• наличие минимум двух помощников;
• конструкции кровли – на плоских кровлях проводить монтаж не в пример проще;
• конструкции дымоотвода;
• и даже наличия у Вас боязни высоты.

Идеальный выбор – самые прогрессивные сэндвич и керамика. Сэндвич намного проще монтируется и его легче установить самостоятельно: керамика хрупче, наличие фундамента и наружного короба усложняет проведение работ – ее монтаж лучше доверить профессионалам.

Самостоятельное изготовление труб – нонсенс. Можно своими руками сложить кирпичную трубу – но это достаточно сложно, не каждый каменщик выложит ровную вертикальную кладку. Асбестобетонные и стальные трубы с утеплением можно установить самостоятельно, но это неудачный выбор.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

• минимальная высота должна составлять не менее 5 метров от точки горения или колосниковой решетки;
• труба должна возвышаться над плоской кровлей на высоту не менее 1 метр;
• при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 0,5 м;
• при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба может быть не ниже конька;
• при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°;

• максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1 м, суммарная длина их проекций на горизонталь не должна превышать 2 м. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 0,25 м; для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.

Если кровля покрыта горючими материалами (рубероидом, битумной черепицей, ондулином), или на ней могут скапливаться листья, пух  — на оголовок трубы обязательно следует устанавливать искрогаситель из сетки.

Сила тяги

Факторы, влияющие на силу тяги:

• высоты конструкции;
• состояния внутреннего канала – гладкости стенок, регулярности очистки от сажи;

наличия наклонных или горизонтальных участков. Для труб  агрегатов длительного горения наличие горизонтальных и наклонных участков не допускается, так как отходящие газы имеют невысокую температуру и удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;

• установки дефлектора;
• качества и толщины утепления;
• подвода воздуха к топке.

Ваша безопасность зависит от наличия и силы тяги, поэтому необходимо проверить наличие тяги и принять меры к очистке канала от сажи, обледенения оголовка трубы.

Изготовление и установка дымохода своими руками

Установка труб из оцинковки и нержавейки с утеплением мы рассматривать не будем – это уже прошлый век.

Из каких материалов лучше сделать

Выбор оптимального материала расписан выше. Изготовить сэндвич или керамику своими руками нельзя.

Здесь мы рассмотрим установку своими руками самых прогрессивных керамических труб, имеющих к тому же самый сложный монтаж. Сэндвичные трубы имеют модули, по назначению и конструкции напоминающие керамические, и их монтаж не составляет особого труда. Главное – не забыть промазать герметиком стыки и дополнительно утеплить места прохода через перекрытие и кровлю.

Чертеж и схемы

От параметров трубы зависит жизнь жильцов дома. Поэтому начинать работу без начерченного чертежа или хотя бы подробных схем нельзя!  До начала работ необходимо тщательно замерить высоту помещения, чердака, перекрытий. Затем сделать схему или чертеж и определить сколько и каких комплектующих Вам понадобится.

Не лишним будет свести всю информацию в таблицу – это поможет при закупке.

Расчет размеров

Высоту трубы определяем с учетом высоты здания и требований СНиП 41-01-2003 (см. выше).

По диаметру выходного патрубка отопительного агрегата определяем внутренний диаметр дымохода – они должны быть равны.

Видео по монтажу

Все тонкости монтажа керамики и сэндвича можно увидеть на нашем видео.

Особенности монтажа

Порядок монтажа дымохода из керамики:

• фундамент для установки трубы должен быть идеально ровным – никакие перекосы при установке не допускаются;
• для герметизации швов между модулями применяют специальный кислотостойкий раствор. Разводят его в соответствии с инструкцией на упаковке небольшими порциями непосредственно перед применением – иначе он застынет к концу монтажных работ;
• на фундамент устанавливается внешний керамзитобетонный корпус;
• в него вставляется утеплитель и армирующие элементы; их удобно нарезать кусками по 1,5 м. при необходимости соединить два армирующих прута их просто вставляют в отверстия в блоках корпуса с перехлестом не менее 100 мм. Отверстия с армирующими прутьями необходимо заполнить цементным раствором;
• стыки блоков корпуса также скрепляют цементным раствором;
• устанавливается модуль с резервуаром для конденсата и трубкой для его отвода;
• в дальнейшем элементы трубы монтируются в таком же порядке — корпус, утеплитель, керамика;
• при необходимости в керамзитобетонных элементах с помощью болгарки вырезаются отверстия;
• затем монтируется модуль с ревизионной дверцей или тройник для прочистки;
• затем монтируется тройник для подключения котла или камина;
• затем монтируются трубы;
• излишки раствора следует вытирать мокрой губкой;
• при проходе через кровлю труба крепится при помощи специальных хомутов.

После монтажа всех конструкций производится декоративная отделка внешнего керамзитобетонного корпуса и монтаж дефлектора.

Частые ошибки и проблемы при установке

Самой существенной и опасной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом. Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Если дымовая труба выходит на кровлю в одном блоке с вентканалами (существует такая модификация – в одном корпусе проходит и дымовая, и вентиляционная труба), то дымовая должна быть выше вентиляционной, желательно на 500 мм.

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Обслуживание и чистка

Регулярная чистка дымоходов позволит избежать пожара и опрокидывания тяги. Периодичность чисток – 2 раза в год. Можно провести механическую чистку, можно воспользоваться химическим методом – сжигать в топке специальные средства. Но следует учесть, что эти спецполенья горят при очень высокой температуре и способствуют более быстрому прогоранию дымохода.

Необходимо своевременно удалять намерзшую на верх трубы наледь и сосульки – они уменьшают тягу и возникает опасность отравления угарным газом.

Советы специалистов

Высокую трубу следует укрепить растяжками.

Современные сэндвич- и керамические дымопроводы уже имеют утепление, и утеплять необходимо только места прохода труб через стены и перекрытия.

При монтаже сэндвича необходимо обязательно пользоваться специальным герметиком в высокой температурой эксплуатации (продавцы часто предлагают автомобильный герметик с температурой эксплуатации 500° — он не подходит.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему счастливого зимнего отдыха на хорошо натопленной даче. Подписывайтесь на нашу рассылку – и Вы всегда будете в курсе самой полезной информации по устройству и ремонту частного дома или квартиры. Приводите своих друзей на наш сайт, делитесь с ними в соцсетях нужной информацией.

Содержание

При создании дымоходов для печей длительного горения необходимо соблюдать требования СНиП 41-01-2003 для безопасной эксплуатации конструкции. Изделия производят стенными, насадными, сборными, модульными и т.д. Трубы для вывода продуктов горения изготавливаются из металлических листов, кирпичей, керамических блоков, железобетонных элементов. Материалы определяют технологии монтажа изделий, габариты, виды креплений.

Виды и конструкции

Дымоход для печи длительного горения различается материалами изготовления.

Распространены варианты каркасов:

• из кирпичных блоков;
• из листов металла (с 1-3 слоями и утеплителем);
• из плит асбоцемента;
• из железобетонных блоков;
• из керамических кирпичей.

Сформированы разновидности изделий по типу конструкции:

• стенные;
• коренные;
• насадные;
• сборные и т.д.

К стенным дымоходам относятся конструкции из кирпичных блоков, составляющие единое целое со стеновой панелью. Нижняя часть изделия опирается на основание стены.

Дымоотводы коренного типа устанавливаются отдельно, монтируются на фундаменте, располагаются у внешней стеновой панели здания. Изделия выполняют из кирпича либо керамических блоков.

Насадные дымоходы крепятся на камине либо печи. Изделия отличаются небольшой массой. Метод оптимален для дымоходов металлических однослойных конструкций либо конструкций из сэндвич-панелей.

Конструкции сборные из стальных листов подвешиваются на несущих каркасах, не снабжаются основанием. Устройство металлического дымохода отличается небольшим весом, на поверхностях не скапливается сажа, конденсат. Изделия состоят из нескольких слоев металла, при необходимости дополняются утеплителями.

Требования к дымоходу

Согласно требованиям к дымоходам для печи длительного горения диаметр изделий должен соответствовать параметрам котла либо камина (ГОСТ Р 51032-97). Технические характеристики отопительных агрегатов и сопровождающих конструкций зафиксированы в СНиП 41-01-2003.

Правила включают габаритные параметры:

• минимальный показатель высоты дымоходной конструкции должен быть не меньше 5 м от источника горения либо решетки колосниковой;
• для кровли плоской дымоход должен быть не меньше 1 м;
• при размещении на скате крыши в промежутке до 1,5 м от конька дымоход должен возвышаться на 0,5 м;
• при установке на 1,5-3 м до конька дымоход должен быть ниже уровня горизонтального ребра кровли;
• при монтаже на расстоянии более 3 м от конька дымоход крепится под углом не больше 10°;
• длина участков с горизонтальными либо наклонными поверхностями не должна быть более 1 м;
• для изделий из керамических блоков недопустимы горизонтальные части, строительство конструкции выполняется вертикально.

По требованиям к обеспечению пожаробезопасных характеристик поверхности дымоходов размещают до печей, каминов из керамики, металлических листов на расстоянии от 0,25 м. Печные конструкции из сэндвич-панелей размещают от 130 мм.

Каркасы из горючего сырья по требованиям пожарной безопасности защищают специальной штукатуркой из гипса либо цемента, покрытие выкладывается слоем от 25 мм.

При укрытии кровли материалами с горючими характеристиками (листовой ондулин, рулонный рубероид, битумные плиты) необходимо на оголовок трубы дымохода закрепить искрогаситель.

Внешний слой из сэндвич-панелей не должен быть менее 0,7 мм.

Какой лучше выбрать

Выбор конструкции печного дымохода зависит от вида топлива в печи.

Популярны твердые материалы:

• дрова;
• топливные гранулы (пеллеты);
• торфяные плиты;
• уголь и т.д.

Необходимо учитывать, что трубы для вывода продуктов горения из кирпичных блоков и асбестоцемента не подходят для топлива с химическими составами. В конструкции загружают дрова, уголь и т.д. При монтаже трубы требуют дополнительного утепления. Изделия подходят для частных домов, хозяйственных построек.

Металлические конструкции не требуют утепления, бюджетны, отличаются средним сроком службы (до 10 лет). Монтаж дымоходов из стальных листов сложнее, требует специального оборудования (сварочный аппарат, приборы для резки по металлу).

Трубы из керамических блоков универсальны, устойчивы к воздействиям кислотно-щелочных паров, стойки к процессам коррозии. Конструкции отличаются высокими теплоизоляционными характеристиками, гладкие внутренние поверхности не задерживают продукты горения. Срок службы изделий из керамики достигает 50 лет. Необходимо учитывать большую стоимость материалов, сложную установку, т.к. требуется формировать фундамент.

Конструкции из сэндвич-панелей отличаются небольшой массой, универсальны, т.к. подходят для монтажа снаружи и внутри строения. Изделия долговечны, ремонтопригодны, легко монтируются, представлены широким ассортиментом моделей.

Способ изготовления трубы длительного горения своими руками зависит от сырья и типа строения. Доступный для начинающих мастеров метод — создание конструкции модульного типа из подготовленных деталей. Готовый модуль может монтироваться в процессе возведения здания либо в построенном доме без нарушения целостности каркаса и перекрытий. Для монтажа металлических каркасов необходимы сварочные работы.

Чертеж и схемы

До начала работ необходимо тщательно замерить высоту главного и мансардного помещений, стеновых панелей. На основе данных выполняются расчеты диаметра дымохода, высота трубы, толщина плит. Для соблюдения требования СНиП 41-01-2003 и пожарной безопасности выполняется подробный чертеж изделия, составляется схема креплений, подсчитываются комплектующие элементы.

На чертеже указываются:

• керамзитный блок;
• армировочный канал;
• вентиляционный канал;
• гильза;
• теплоизоляция;
• канал проветривания утеплителя.

Инструменты и материалы

Для работы необходимы:

• швеллер;
• киянка, топор;
• молоток;
• ножовка по металлу;
• рулетка и строительный уровень;
• саморезы, скобы, гвозди.

При обшивке каркаса металлическим листом требуется сварочный аппарат.

Материалы зависят от вида конструкции. Для стандартных изделий необходимы:

• керамические кирпичи;
• стальные листы;
• шпатлевка;
• цемент.

Изготовление дымоходов для дровяных печей длительного горения включает этапы:

• выбора перехода от котла к дымоходному блоку;
• установки гильзы;
• монтажа кронштейнов;
• утепления дымохода;
• гидрозащиты конструкции;
• установки защитного конвектора;
• обработки и декорирования (шпаклевка швов, окрашивание поверхностей огнестойкой краской).

Правила монтажа

При установке блока из керамических элементов необходимо обеспечить ровное основание, симметричность которого проверяется строительным уровнем. Недопустимы перекосы, деформирование фундамента.

Швы между модулями скрепляются специальным раствором, устойчивым к воздействию агрессивных химических сред. При разведении смеси необходимо соблюдать рекомендации по пропорциям от производителя. При реализации больших дымоходов необходимо готовить смесь небольшими порциями перед кладкой для предотвращения застывания сырья и деформации конструкции.

Работы начинаются с установки на основание внешнего корпуса (керамзитобетонного). В конструкцию устанавливаются утепляющее сырье и арматура. Проемы с армирующими прутьями заполняют раствором цемента. Смесью соединяют стыки элементов дымохода. Затем устанавливается блок с емкостью для конденсата и отводом влажного воздуха.

При отсутствии утепления элементы конструкции остывают, снижается тяга. Оптимально использовать базальтовую вату, материал является огнестойким, температура плавления сырья составляет +1000°. Трубу укрывают несколькими слоями утеплителя, который крепится хомутами либо вязальной проволокой. Необходима изоляция материала от влаги при смене погодных условий.

В элементах из керамзитобетона вырезают проемы для подсоединения к котлу либо камину, крепления ревизионной дверцы. Стыки соединяют раствором средней плотности, остатки материала убирают увлажненной губкой. Участки дымохода, проводимые через кровлю, скрепляются хомутами.

После установки конструкции выполняется монтаж огнезащиты воздуховодов, дефлектора. Завершаются работы декоративной отделкой внешнего слоя, герметизацией стыков.

Главная / Дымоходы / Стальные /

Дымоход для печи чаще всего делают из металлических труб. Смонтировать конструкцию можно своими силами без привлечения специалистов. Нужно верно рассчитать длину и высоту дымохода, собрать дымоход и качественно его заизолировать.

Содержание

• Требования к дымоходу
• Правила монтажа
• Инструменты и материалы
• Этапы монтажа

—>

Дымоход — обязательный атрибут любой печи, благодаря которому из системы отопления удаляются образовавшиеся продукты сгорания. Дымоход чаще всего делают из металлической трубы. В ней создается тяга, при помощи которой все газы уходят вместе с дымом.

Металлический дымоход чаще всего устанавливают для дровяных печей и других приборов длительного горения в частных домах и банях.

Требования к дымоходу

Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.

Основные характеристики любого дымохода:

• форма;
• материал;
• размер.

Ранее мы уже писали про материалы для дымохода и рекомендовали добавить статью в закладки.

Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма.

<d>Рекомендуем изучить по данной теме также:</d>

Очистка дымоходной трубы от загрязнений: возможные способы

Многие владельцы каминов и печей задаются вопросом, как прочистить дымоход? И это не случайно, ведь уменьшение тяги может привести к выходу из строя дымохода и пожару. Давайте разберемся в данном вопросе.

12347 4

Важно! Дымоход для печи должен иметь как можно меньше углов, резких переходов и преград. В противном случае на стенках трубы будет оседать много сажи и пепла.

Чаще всего для обустройства дымохода печи используют стальные трубы. В сравнении с кирпичным дымоходом их намного проще прокладывать.

Материал, из которого изготовлен дымоход, не менее важен. Если речь идет о среде с повышенной кислотностью, то лучше всего использовать стальные трубы из «нержавейки» с молибденом. Печной дымоход можно выложить и из кирпича, однако наиболее популярным материалом является легированная сталь. Ранее мы уже писали про выбор дымохода из оцинкованной стали и советовали добавить статью в закладки.

Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.

В таблице показаны рекомендуемые размеры топки в сантиметрах при высоте дымовой трубы в 5-10 метров

Основные требования к металлическим дымоходам:

• Трубы должны быть хорошо заизолированы.
• Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.

Советуем изучить материал об установке теплообменника на дымоход своими руками на нашем сайте.

Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.

Детали для металлического дымохода (трубы, колено, тройники, соединительные элементы и т.п.) можно приобрести в специализированных магазинах. Если навыков строительного дела нет, всегда можно обратиться к профессионалам.

Читатели считают данные материалы полезными:

Правила монтажа

• Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
• Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
• Для удаления конденсата в дымоходе монтируют специальные заглушки.
• В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
• За пределы кровли дымоход должен выходить не менее чем на полметра.
• При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
• Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
• Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
• Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о правилах установки дымоходов читайте на нашем портале.

Пример дымоходной трубы для буржуйки или банной печи

Инструменты и материалы

Металлический дымоход для печи можно смонтировать самому, для этого нужно подготовить следующие материалы и инструменты:

• металлическое колено;
• стыковочное колено;
• металлическая труба;
• герметик (Рекомендуем прочитать материал о герметике для печей и каминов);
• искрогаситель;
• теплоизоляция;
• кронштейны или другие крепежные элементы;
• противопроливневый козырек;
• тройник с отводом конденсата и др.

Примечание: Тройник для сбора конденсата и чистки дымохода бывает двух видов: под 90 и 45 градусов. Обычно он продается со специальной заглушкой. Она может быть глухой или с конденсатоотводом.

Детали для устройства металлического дымохода — колено, тройник, заглушки и др.

Этот материал отлично дополнят следующие публикации:

Этапы монтажа

Печной дымоход, а в данном случае речь пойдет об установке трубы для буржуйки стандартных размеров, монтируется следующим образом:

• Первый отрезок металлической трубы при помощи герметика фиксируют в дымоходном отверстии в печи.

Металлическую трубу надежно крепят к печке. В любом отопительном приборе есть отверстие для установки дымохода.

• Колено наращивают, двигаясь вверх до потолочного перекрытия или окна.

Важно! Крепить трубу к стене кронштейнами необходимо через каждые два метра.

Высота дымохода зависит от размера конструкции, ее мощности и диаметра труб.

• Дойдя до потолка, вырезается отверстие необходимого размера и убирается теплоизоляция. Размер прохода должен быть больше диаметра трубы минимум на 70 мм.

Металлический трубопровод обычно прокладывают через стену/кровельное перекрытие.

• Через пропускной стакан выводят трубу и фиксируют ее в месте крепления с наружным дымоходом.

При прокладке дымохода через потолок нужно быть очень внимательным. Чаще всего потолочные перекрытия выполнены из дерева, поэтому важно заизолировать «опасный» участок трубы.

Совет! Места стыков колен, труб и тройников дополнительно скрепляются хомутами. После завершения работ их дополнительно герметизируют.

• Далее крепят тройник для отвода конденсата.

Совет! Если дымоход будет выводиться через окно, то проходной стакан устанавливают в отверстие стекла.

• Наружный дымоход покрывают битумом, обеспечивают соответствующую теплоизоляцию.

Пример соединения внутреннего дымохода с наружным. На данном этапе монтажа также следует соблюдать правила противопожарной безопасности.

• На поверхность трубы крепят искрогаситель, в народе его называют «грибок». Он защищает дымоход не только от вылетающих искр, но и от осадков и мелкого мусора.
• В завершении работ на дымоход устанавливают зонт.

Высота трубы над кровлей должна быть не менее 50 см.

• Места труб, которые могут быть подвержены коррозии, обрабатывают термостойкой краской.
• После проведения всех монтажных работ по установке металлического дымохода проводят пробную топку печи. Проверяют герметичность сооружения, уровень нагревания.

Важно! При испытании печи с только что установленным дымоходом из металлической трубы может появиться запах гари или легкое задымление. Это связано с кристаллизацией состава герметика и испарением масла с поверхности труб.

Схема устройства металлического дымохода для печи. Монтаж данного сооружения должен производиться строго по инструкции.

Эффективная работа дымохода для дровяной печи и других видов отопительных приборов зависит не только от правильности монтажа и расчетов. Дымоходу нужен постоянный уход. Необходимо регулярно следить за состоянием труб на предмет прогаров, ржавчины, коррозии, чистить их. На внутренней поверхности труб в процессе эксплуатации печи остаются следы копоти и сажи, которые делают диаметр сечения трубопровода уже. Помимо естественных продуктов горения там могут оседать следы пластиковых отходов. Иногда дымоход засоряется из-за появления внутри трубы осиного гнезда и др. Мастера рекомендуют проводить очистительные работы не реже двух-трех раз за отопительный сезон.

Когда монтаж дымохода из металлической трубы завершен, проводят «испытательную» топку отопительного прибора и внимательно осматривают сооружение.

Для чистки можно использовать:

• осиновые дрова — горение осины быстро удаляет сажу;
• гибкий толстый трос для труднодоступных мест;
• сжигание вместе с топливом специальных химических составов и др.

Видео: установка металлического дымохода своими руками

Установить металлический дымоход для печи можно своими руками. Чтобы избежать неприятных последствий, нужно четко следовать инструкциям и не проявлять изобретательность.

По данной теме чаще всего читают также:

Посмотрите другие материалы на похожие темыОсобенности выбора дымохода из оцинкованной сталиЛогичным завершением при обустройстве системы отопления является монтаж дымохода. Изделия из оцинкованной стали наиболее востребованные, поскольку имеют… 11234

Особенности стальных дымоходов, их плюсы и мунусыЭтим устройством, оборудовано любое отапливаемое помещение. От качества и правильности изготовления газоотводного канала, зависит стабильность и эффективность… 15337 1 ← Особенности выбора дымохода из оцинкованной стали—>

Впервые сталкиваясь с необходимостью устройства дымохода для собственных нужд, человек может задать резонный вопрос: какой дымоход лучше?

Выбор лучшего дымохода

Чтобы выбрать лучшие дымоходы, сначала нужно определиться с тем, какой отопительный агрегат будет использоваться. Так как лучшие дымоходы для дровяной печи и камина, совершено не подходят для газового котла.

О дымоходах

В представлении обычного человека дымоход служит только для удаления в атмосферу продуктов сгорания, образующихся при сжигании топлива. Но не все догадываются, что функция дымохода на этом не заканчивается.

• Ведь, как известно, для функционирования печи, камина или газового котла, необходим кислород.
• Кто-то может подумать, что чем больше воздуха поступает в топку, тем лучше.
• Это не совсем верно. Всего должно быть в достаточном количестве.

Кто связан с автомобилями, поймут правильно, система работы любого котла, камина или печи почти не отличается от работы ДВС. Переизбыток или недостаток воздуха или топлива приводят к потере мощности, нестабильной работе двигателя и перерасходу топлива.

• Если посмотреть в общем, более широком плане, дымоход является частью закольцованной системы.
• Проходя через дымоход, отработанные газы удаляются в атмосферу, за счет этого возникает разряжение в приемной части котла или печи, и в топку из атмосферы засасывается свежий воздух.
• Смешиваясь с топливом, он сгорает и за счет нагрева удаляется вверх через дымоход и так до того момента, пока в топке есть топливо.

Но что произойдет, если установить дымоход, совершенно неподходящий к типу вашего отопительного прибора или провести неправильный его монтаж?

Многие уже поняли – нарушится весь цикл циркуляции. Как итог:

• Неправильное сгорание топлива.
• Неэффективная работа отопительного прибора.
• Перерасход топлива.
• Возможное проникновение угарных газов в помещение, а это уже опасно для жизни.
• Возможность возникновения пожара.

Поэтому тема, какой дымоход лучше, должна плавно перейти в виды дымоходов, их функциональные способности, при работе с теми или иными отопительными приборами.

• Хороший дымоход для печи, камина или газового котла должен обеспечивать такие условия, при которых происходит полное сгорание топлива, без его перерасхода.
• Он должен быть долговечным, легко монтироваться и обслуживаться.

Какими бы ни были качество дымохода и уровень квалификации мастера-установщика, самым главным является применимость того или иного типа дымохода к конкретному отопительному прибору. В настоящее время существует большое количество дымоходов (см. Устройство дымохода), различающихся между собой по материалам и конструкции. Давайте рассмотрим некоторые из них.

Разновидности дымоходов

Разберемся, какой дымоход лучше для печи и камина, а какой подойдет для газового котла.

Кирпичный дымоход

Дымоход кирпичный

Кирпич для дымохода для дровяного камина или печи является традиционным материалом с давних времен. Но не каждый кирпич подойдет для дымохода. Силикатный кирпич очень плохо переносит воздействие высоких температур, поэтому его не следует использовать для строительства дымоходов.

• Необходимо знать, что и керамический кирпич, который многие используют для возведения керамических дымоходов, тоже не является эталоном. Более того, не все марки керамического кирпича подходят для этого.
• Считается, что керамический кирпич способен выдерживать температуру 800 °С. Но это не совсем верно. Ответственные производители так и указывают на своей продукции – до 800 °С.
• Вот эта приставка «до» может сыграть с вами злую шутку, ведь это может быть и 650 и 700 °С.

Наш совет: для строительства дымохода для камина используйте только специальныйогнеупорный кирпич. Приобретая его, внимательно ознакомьтесь с температурными параметрами, указанными производителем. Наличие сертификата обязательно.

Преимущества кирпичного дымохода:

• Кирпичный дымоход прекрасно вписывается в интерьер любого жилья и является прекрасным дополнением к внешнему декору дома.
• Относительно невысокая тяга таких дымоходов позволяет их использовать с отопительными агрегатами, работающими на дровяном топливе, то есть, это идеальный вариант для печи или камина.
• Еще одно преимущество заключено в относительно невысокой стоимости кирпичного дымохода.
• Кирпичный дымоход хорошо аккумулирует тепло.

Недостатки:

• Кирпичные дымоходы громоздки и тяжелы.
• При их монтаже требуется обязательное устройство фундамента.
• Шероховатая поверхность быстро забивается сажей и требует частого обслуживания.
• Применение других видов топлива или использование с современными отопительными приборами приводит к образованию в таких дымоходах конденсата, разрушающего дымоход.
• Практика показывает, что разрушения в дымоходе происходят уже через 2–5 лет после начала интенсивной эксплуатации.

Модульный дымоход

Дымоход модульный

Решая вопрос, какой дымоход лучше для газового котла, стоит обратить внимание на модульные системы из сэндвич трубы.

• Дымоходы газового котла изготавливаются из высококачественной нержавеющей стали методом сварки в среде инертного газа. Как правило, такие дымоходы имеют структуру типа «сэндвич»  (см. Дымоходы сэндвич).
• Структура сэндвич трубы: внутренний кожух из специальной стали, далее находится слой теплоизоляции и сверху установлен защитный слой из менее качественного металла, обычно оцинкованная или нержавеющая сталь.

Элементы модульного дымохода

Наша справка: для сэндвич дымоходов для газового котла применяется сталь марки Aisi. Аустенитная сталь трехсотой серии с прекрасной кислотоустойчивостью. В отличие от нее, четырехсотая серия менее кислотоустойчива.

Отличить 300-ю от 400-ой можно, приложив к ней магнит. В отличие от 300, 400 серия прекрасно магнитится.

Преимущества модульного сэндвич дымохода:

• Легкость сэндвич дымохода позволяет проводить монтаж без использования фундамента.
• Наличие различных элементов способствует быстрому монтажу сэндвич дымохода для любой марки газового котла.
• Универсальность модульных дымоходов позволяет осуществлять использование с любыми отопительными агрегатами и с различным видом топлива.
• Способность противостоять агрессивному воздействию конденсата позволяет использовать с агрегатами, у которых температура отработанных газов составляет 600 и менее градусов.
• Возможность создавать сэндвич дымоходы сложной формы.
• Производители гарантируют не менее 10 лет эксплуатации.

Недостатки:

• Высокая цена.
• Необходимость следования точным инструкциям при монтаже. Самостоятельно правильно установить подобный дымоход сможет не каждый.
• Неправильный монтаж и подключение приводят к непредсказуемым последствиям.

Керамический дымоход

Дымоход керамический в сборе

Данный дымоход представляет собой прочную керамическую трубу, изготовленную из термостойкой керамики и заключенную в специальную оболочку из кирпича, керамзитобетона или другого материала.

Правила сборки:

• Собирается дымоход из отдельных секций (см. Керамические трубы для дымоходов), соединительные швы которых уплотняются специальным герметиком.
• Наружная оболочка собирается также секциями и представляет собой полые блоки, внутри которых проходит сам дымоход, а также имеются отверстия для проводки армирующих металлических стержней.
• Скрепляются блоки обычным раствором. Между керамической трубой и наружными блоками находится утепляющий слой из специального огнеупорного материала.

Элементы керамического дымохода

Преимущества:

• Керамические дымоходы универсальны. Их можно использовать с различными отопительными агрегатами и с любыми видами топлива.
• Дымоходы легко монтируются и подходят практически для любых зданий.
• Возможно создавать дымоход сложного трассирования.
• Отличная пожаробезопасность.
• Производители гарантируют 30 лет безупречной работы дымохода.

Недостатки:

• Высокая стоимость, даже по сравнению с модульными дымоходами, не говоря уже о кирпичных.
• Большой вес и обязательное устройство фундамента.
• Использование при монтаже строгого соблюдения порядка сборки и применение специальных герметизирующих и укрепляющих материалов.

Особые дымоходы

А вот что касаемо неприятностей, они могут подстерегать хозяев таких дымоходов на каждом шагу.

• Добиться эффективной и экономичной работы отопительного агрегата не удастся на 100%, это однозначно.
• Еще одной неприятностью может послужить взрыв дымохода и, как следствие, пожар.

Итог: экономия при устройстве такого дымохода на 100% обойдется дополнительными затратами в период эксплуатации, которые приведут к еще большим затратам.

Выбираем дымоход

Итак, попробуем ответить на вопрос: какой дымоход лучше? Главное, что стоит уяснить, — это то, что выбор дымохода ни в коем случае нельзя делать исходя из его цены.

Конечно, цена играет немаловажную роль, но неосновную. Для того чтобы определить, какой выбрать дымоход, воспользуйтесь следующими правилами:

• Какой тип отопления вы будете использовать.
• Решите вопрос, какое топливо вам лучше подходит в финансовом отношении.
• Какой тип агрегата вы будете использовать.
• Как вы собираетесь проводить монтаж дымохода. Ведь если вы не сможете пригласить грамотных специалистов для устройства дымохода, значит, необходимо рассчитать собственные силы по монтажу того или иного дымохода.
• Рассчитайте интенсивность эксплуатации вашей отопительной системы.
• Правильно оцените свои знания и опыт по устройству дымоходов.

—>Используемые источники:

• https://infotruby.ru/primenenie/dymohody-dlya-pechej-dlitelnogo-sgoraniya
• https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-pechej-dlitelnogo-goreniya
• https://trubyda.ru/dymovye/dymohod-dlya-pechi
• http://kamin-maker.ru/dymokhody/stalnye/pravila-montazha-metallicheskogo-dymohoda-svoimi-r/
• http://sdelaikamin.ru/vybor-dimohoda/vybiraem-dymohod-kakoj-luchshe-nam-podhodit-100
