Вентиляционный дефлектор: особенности установки

Если правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

1. увеличение тяги;
2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

1. двух металлических стаканов;
2. фиксирующих кронштейнов, для крепления;
3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

Виды и характеристики

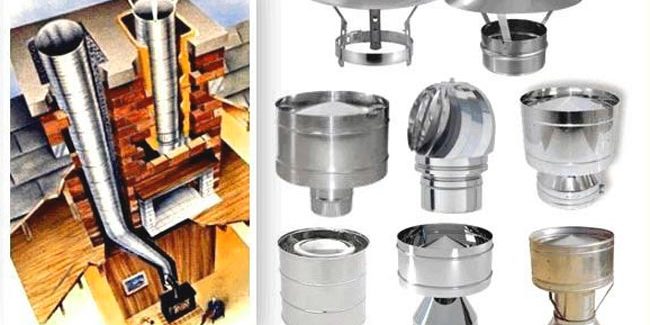

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Видео дефлектора своими руками:

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Оглавление

Разновидности насадок

Сейчас можно приобрести в готовом виде либо сделать самостоятельно следующие виды колпаков – усилителей тяги:

• дефлектор ЦАГИ с расширением вентканала — диффузором;
• цилиндрический «грибок» Волпера;
• Н-образный коллектор из труб;
• колпак – флюгер (в народе — «подхалим»);
• сферическая ротационная насадка – так называемый турбодефлектор;
• статодинамическое открытое устройство типа «Astato».

Включать в список и рассматривать обычные зонтики бессмысленно – подобные изделия не улучшают тягу, лишь прикрывают срез трубы от дождя.

Данная конструкция разработана в период СССР профильным НИИ (научным институтом). Дефлектор состоит из таких деталей (показаны на чертеже):

• нижний стакан с диффузором (расширением) на конце;
• внешний корпус – обечайка из кровельной стали цилиндрической формы;
• крышка в виде зонта;
• стойки крепления крышки из металлических полос.

Схема работы изделия проста: ветровой обдув корпуса с любой стороны создает зону разрежения над открытым сверху диффузором. Поступающие из шахты отработанные газы увлекаются этим разрежением, выходят наружу и подхватываются ветром – срабатывает принцип эжекции.

Ниже в таблице представлены характеристики типовых дефлекторов ЦАГИ – размеры, производительность в зависимости от скорости ветрового потока.

Из всех статичных усилителей тяги колпак ЦАГИ признан наиболее эффективным, невзирая на почтенный возраст разработки. Плюсы конструкции:

• простота в изготовлении, установке;
• максимальная защита от попадания дождя и снега, опрокидывания тяги;
• надежность, отсутствие вращающихся деталей;
• направление ветровых потоков не играет роли;
• наименьший коэффициент сопротивления (ξ = 0.6).

Недостаток дефлектора – зависимость от скорости ветра. Если потоки движутся медленнее 2 м/с, эффективность устройства стремится к нулю. Впрочем, штиль оказывает негативное влияние на работу любой насадки, призванной усиливать естественную тягу в вентканале.

Обратите внимание: в современных версиях ЦАГИ заводского изготовления предусматривается утепление нижнего стакана, если колпак крепится к крышной сэндвич-трубе. Под «грибком» мы видим юбку, хотя проходное сечение канала не уменьшается.

Этот дефлектор скорее является ветрозащитным устройством, нежели усилителем природной тяги. Хотя потери давления на выходе потока насадка успешно компенсирует. Конструкция включает следующие элементы:

• нижний патрубок (стакан);
• верхний цилиндрический стакан с вогнутыми стенками;
• конусный зонт;
• соединительные полосы.

Колпак устанавливается на воздуховод круглого сечения либо прямоугольную шахту через переходник. Как работает дефлектор вентиляции Волпера:

1. Прямые ветровые потоки отражаются вверх и вниз вогнутой поверхностью верхней обечайки.
2. Струя, проходящая между зонтом и срезом стакана, создает область пониженного давления внутри корпуса.
3. Вытяжной воздух меняет направление движения – вытекает сквозь зазор под «юбкой».

Особенности конструкции

Турбодефлектор для вентиляции состоит из 2-х частей – верхней и нижней.

Это активная головка, которая под воздействием силы ветра вращается. При этом в вентиляционном канале создается разряжение, способствующее усилению тяги. Конструктивными частями головки являются специальные лопасти. Они защищают канал от попадания задуваемого ветром мусора, птиц, снега, дождя.

Зафиксирована головка подшипниками с нулевым сопротивлением на основании. Именно последние обеспечивают беспрепятственное вращение лопастей. При этом их движение будет равномерным даже при порывистом ветре.

Турбодефлектор для вентиляции подбирается под параметры габариты конкретного канала

Она крепится непосредственно к вентиляционному каналу. С ее монтажом проблем не возникает – какие-то специальные навыки и знания не потребуются.

Конструкция вентиляционного дефлектора состоит из:

1. двух металлических стаканов;
2. фиксирующих кронштейнов, для крепления;
3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.

Какой дефлектор выбрать

Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Предлагаем ознакомиться  Условные обозначения систем вентиляции на схемах и чертежах

Рекомендации по выбору различных дефлекторов:

1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Ценность именно турбированного дефлектора

Вентиляция без электричества с применением турбодефлектора эффективнее в 4 раза по сравнению с другими моделями этого устройства. При этом работает система по простому принципу: активная головка под воздействием ветра крутится, обеспечивая динамичную циркуляцию воздуха.

Выкройка и чертеж зонта под колпак диаметром 100 мм</figcaption>

Алгоритм сборки следующий. По разверткам вырезаем ножницами заготовки зонта, диффузора и обечайки, скрепляем между собой заклепками. Раскрой обечайки не представляет сложности, развертки диффузора и зонта показаны на чертежах.

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Сборка конструкции кустарным образом проблематична

</p>

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Изготовить турбодефлектор своими руками достаточно сложно. Чаще всего прибегают к покупке готового варианта. Но для энтузиастов мы приведем распространенную схему и чертежи изготовления его в домашних условиях.

В следующем ролике смотрите как производится сборка и монтаж.

Какой формы может быть турбодефлектор

Готовый к установке ротационный дефлектор

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс.

Чтобы понимать, какую работу придется выполнить, устанавливая турбодефлектор для вентиляции своими руками, стоит еще на этапе проектирования системы определить каким будет основание конструкции:

• в виде насадки на трубу с круглым сечением;
• в виде насадки на квадратную трубу;
• в виде плоского квадратного основания.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной формы

Устанавливаются турбины в самой высокой точке кровельной конструкции. Они располагаются вдоль конька с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного пространства, то оптимально использовать турбины вида ТА-315. Конкретно эта модель по производительности готова обслуживать пространство для крыши площадью от 50 до 80 м2. Здесь, важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньшим, а для пологих – большим.

Классическим вариантом установки дефлектора является монтаж устройства на трубу для выведения дыма. Это позволяет создать необходимое препятствие для воздушных масс. В процессе работы этого механизма воздух разделяется на большое количество микропотоков, которые имеют невысокую скорость. Благодаря этому потоки ветра захватывают дым, выходящий из трубы, и усиливает тягу в несколько раз. Дефлектор также препятствует проникновению угарного газа обратно в помещение.

Наиболее часто можно встретить такие модели устройства.

1. Классические круглые, квадратные, прямоугольные.
2. Цаги. Насадка этого вида дополняется экраном, имеющим форму цилиндра. В него «упаковано» само устройство с коническим окончанием. Диаметр воздуховода может колебаться от 10 до 125 см. Специальный экран надежно защищает от обратной тяги.
3. Григоровича. Это самый распространенный вариант, который используют для печного отопления и для организации правильной вентиляции. Имеет классическое исполнение и монтируется на насадку в форме усеченного конуса. Его можно как приобрести в магазине, так и изготовить самостоятельно.
4. Ротационный. Имеет насадку с шарообразным окончанием. Отличается от классических моделей дефлекторов наличием лопастей и турбины, за счет которой генерируется дополнительная сила тяги. Этот ход увеличивает КПД конструкции на 50%. Диаметр трубы, на которую устанавливаются эти модели, может варьироваться от 20 до 90 см. Используется на вытяжных каналах как жилых, так и промышленных помещений, на дымоходах, фановых стояках, для вентилирования подкровельных слоев.
5. Двойной н-образный. Эта модель имеет необычной формы патрубок. Он позволяет увеличить эффективность и технические характеристики вентиляции минимум в 2 раза. Имеет форму буквы двух трубок, между которыми располагается перемычка в которую врезана труба, что соединяет дефлектор с вытяжкой.

Дефлектор состоит из двух основных частей:

1. Вращающаяся головка — это активная часть, которая непосредственно вращается и создает разряжение в корпусе. Состоит из основания, к которому крепятся специальной формы лопасти из легких материалов, толщина которых обычно не превышает 0,45-1,00 мм. Среднее количество лопастей — 20. Головка крепится к неподвижному корпусу с помощью подшипника с нулевым сопротивлением. Именно они придают одинаковую скорость вращения даже при ветряных порывах.
2. Неподвижное основание. Это та часть дефлектора, которая является основанием для головки и в тоже время имеет крепление непосредственно к трубе вентиляционного выхода. Имеет толщину стенок материала 0,7-0,9 мм.

Механизм начинает свою активную работу при силе ветра от 0,5 м/с благодаря применению легких лопастей и качественных подшипников. Воздушный поток, попадая в лопасти, заставляет вращаться верхнюю часть. Чем выше будет скорость ветра, тем быстрее будет вращаться головка, повышая общий КПД вентиляционной системы.

Выпускаются изделия несколькими фирмами и имеют разное обозначение. В маркировке часто указывают посадочный диаметр или размеры в случае прямоугольной шахты вентиляции.

Предлагаем ознакомиться  Подбор лучших моделей вытяжек с угольным фильтром Candy, De Dietrich, AristonПроизводство из г. Арзамас, Нижегородская область. Имеет три маркировки буквенного обозначения – ТА (под круглую трубу), ТВ (квадрат) и ТС (плоское квадратное основание). Далее обычно указывается посадочный диаметр или размер прямоугольного канала.

Основная масса готовых изделий изготавливается из трех основных материалов:

1. Оцинкованная или хромоникелевая тонколистовая сталь. Имеет матовый оттенок. Самый дешевый вариант.
2. Нержавеющая сталь. Стоит в 1,5-2 раза дороже оцинковки. Может быть окрашен порошковой краской под распространенные цвета кровли (зеленый, синий, коричневый и красный).
3. Конструкционная сталь с нанесением защитного полимера. Этот вариант подходит для коттеджей, так как механизм может быть подобран в цвет кровли или фасада здания.

Выбор материала будет зависеть в основном от Вашего бюджета и личных предпочтений.

Подбор устройства

Как видим, требуемая производительность зависит от скорости воздушных масс. Зная эту скорость в вашем месторасположении, выбирайте подходящий тип устройства.

Расчет и чертежи

Если приобретать готовый прибор в магазине не представляется возможным, то при большом желании и наличии свободного времени можно изготовить агрегат самостоятельно. Если имеется опыт в проведении подобных работ, то на изготовление дефлектора может уйти всего около 10 часов. Это долгая история, так как сначала нужно будет провести расчеты, затем составить чертеж и только после этого приступить к сборке. Некоторым проще приобрести готовый дефлектор с турбиной в специализированном магазине (их цена стартует от 3,5 тыс. рублей). Но если все же принято решение изготовить механизм самостоятельно, то действия будут выглядеть следующим образом. Для начала подготовьте необходимые инструменты и материалы:

• тонкий картон для создания макета по чертежу и расчетам;
• лист оцинкованной или нержавеющей стали;
• фланец для воздуховода;
• винты, гайки и заклепки;
• узел подшипника (лучше приобрести уже готовый или изготовить его самостоятельно из 2 муфт и мебельной трубки подходящего размера);
• дрель;
• плоскогубцы;
• стеклянная банка;
• ножницы по металлу.

Нужно нарисовать и изготовить макет из подготовленного картона для того, чтобы сверить расчеты и не переделывать изделие. Ножницами по металлу вырезать круг необходимого диаметра. Нарезать нужное число лопастей (обычно 20-25, не более). Они должны иметь прямоугольную форму. Загнуть заготовки лопастей под примерно одинаковым радиусом. Эта работа выполняется исключительно вручную, поэтому возможны небольшие погрешности, так как не все детали будут иметь одинаковый изгиб.

Установка

Монтаж дефлектора выглядит следующим образом.

1. Устанавливается входной патрубок. Для его крепления (на болты или заклепки) в нем и в трубе просверливается одинаковое количество отверстий.
2. При помощи хомутов или нижних кронштейнов прикрепляется воронка диффузора.
3. Колпак дефлектора надевается на диффузор с усеченной стороны при помощи хомутов.

При монтаже дефлектора следует придерживаться следующих рекомендаций, которые дают профессионалы.

1. Можно установить турбину на прямую или скатную крышу, дымоход и вентиляционные выходы. Выбирать место необходимо в зависимости от того, для каких целей будет использоваться дефлектор.
2. Для подкровельного вентилирования подойдет турбина диаметром 31,5 см.
3. На скатной крыше дефлектор устанавливают в самой верхней точке. При монтаже на плоскую крышу обязательно учитывают высоту снежного покрова и устанавливают устройство выше него. В любом случае не рекомендуется делать уровень дефлектора ниже 18 см.
4. С целью регулирования потерь тепла в холодное время можно установить специальные задвижки (в жилых домах) или регулирующиеся воздухозаборы (для складов и производств).

Отзывы владельцев

Большинство людей, которые установили дефлекторы в своих домах или сельскохозяйственных постройках, отмечают множество плюсов. Удается избежать обратной тяги и полностью нормализовать воздухообмен в помещении. Устройство эффективно удаляет вредные газы (углекислый и угарный) из помещения и предотвращает их обратное попадание.

Некоторые негативные отзывы связаны с ошибками при монтаже, а также нарушениями правил эксплуатации дефлектора. Турбодефлектор позволяет эффективно вентилировать практически любые помещения. Его долгий срок службы делает это устройство надежным, а отсутствие проблем с воздухом полностью оправдывает затраты на приобретение и установку устройства.

Особенности монтажа турбодефлектора для вентиляции, смотрите в следующем видео.

</li>

Избыточная влажность и запахи создают нездоровую атмосферу и даже становятся причинами заболеваний. Качество вентиляции в доме, офисе или на производстве напрямую влияет на уровень комфорта, вы с этим согласны?

Именно поэтому грамотно устроенная вентиляция является важнейшим условием при запуске в эксплуатацию строительных объектов. Наладить качественный воздухообмен помогает турбодефлектор для вентиляции. Но какой выбрать и правильно установить, чтобы не вызывать специалистов?

Постараемся обстоятельно ответить на все вопросы – в этом материале рассмотрен принцип работы, существующие разновидности турбодефлекторов, особенности монтажа. А также уделено внимание вопросам обслуживания и ремонта.

Для лучшего понимания изложенной информации подобраны наглядные фото и схемы устройства ротационных дефлекторов, приведены видеорекомендации по устранению поломок. Информация структурирована и даже неопытному домашнему умельцу будет несложно разобраться с тонкостями выбора, монтажа и ремонта ротационного дефлектора.

Принцип работы и конструкция

Работа турбодефлектора основывается на следующих принципах: используя энергию ветра, устройство создает разрежение воздуха в шахте вентиляции, увеличивает тягу и вытягивает загрязненный воздух из помещения, вентиляционного канала, подкровельного пространства.

Как бы ни менялись направление и сила ветра, вращающаяся головка (крыльчатка) всегда вертится в одну сторону и создает в шахте вентиляции частичный вакуум.

Галерея изображенийТурбодефлекторы устанавливают на стояки естественной вентиляционной системы. Их работа активизирует отвод воздуха из помещений, на смену которому поступает свежая порцияДефлекторы турбинного типа выпускают с разным размером рабочей головки, определяющей производительность прибора. Точный подбор производится с учетом нормативного воздухообмена в квартире, составляющего 165 м3/ч и средней силы ветра в конкретном регионеВ конструкции турбодефлекторов нет энергозависимых устройств и систем. Его работа основана на использовании правил аэродинамикиВ движение рабочую часть турбинного дефлектора приводит малейшее дуновение ветра, а не двигатель, для вращения установлены подшипникиДефлекторы турбинного типа поставляются как в подготовленном к эксплуатации, так и в разобранном состоянии. Собрать второй вариант не составит трудаМеталлические лопасти располагаются в одном направлении, их верхняя часть прикрепляется к диску, через центр которого проходит ось вращенияНижняя часть лопастей закрепляется на кольцеобразном основании, выполненном из сегмента трубыВытяжное устройство для вентиляции либо просто монтируется на трубу и фиксируется хомутом к ней, либо закрепляется с помощью переходника или монтажной пластиныУстановка турбодефлекторов на вентиляционные стоякиРазличия по размеру и диаметру рабочей частиУстройство головки турбодефлектораОсь вращения с подшипникомТурбинный дефлектор в разобранном состоянииКлепаные соединения верхней части лопастейКрепление нижней части лопастейВытяжное устройство для вентиляционных труб

Который увеличивает интенсивность движения воздуха в трубе, исключает появление обратной тяги и улучшает общий воздухообмен.

Кроме того, устройство предотвращает попадание в канал вентиляции осадков.

Турбодефлектор создан для повышения эффективности работы вентиляционных каналов, дымоходов. Он улучшает действие естественной вентиляции, стабилизируя ее, предотвращает перетекание воздуха из одного канала вентиляции в другой и проявление эффекта обратной тяги

Верхняя часть, турбинная головка, вращается за счет силы ветра, создавая разряжение внутри вентиляционной шахты.

Нижняя часть крепится к самому каналу. Для этого в ее основании предусмотрены отверстия под саморезы.

Ротационные турбины устанавливаются не только на проблемных участках. В нормально работающих вентиляционных каналах их применение улучшает эффективность работы на 20%

Ротационный дефлектор может иметь основания круглой, квадратной или плоской квадратной формы.

По запросу покупателя он комплектуется кровельными проходами, рассчитанными на угол ската от 15 до 35°.

Фактические размеры переходов могут быть самыми разными. Устройство может монтироваться как на трубы типовых размеров, так и на вентиляционные каналы нестандартной конструкции. Поэтому переходы часто изготавливают на заказ

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
6. Легкий монтаж не требует специальных знаний и навыков.

Достоинств у турбодефлектора для вентиляции, несомненно, много, но существуют и недостатки.

Против его применения говорят такие факты:

• Устройство достаточно дорогое по сравнению с обычными дефлекторами.
• Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
• Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Галерея изображенийТурбинный дефлектор постоянно атакуют атмосферный негатив: дожди, порывистые ветра, низкие и высокие температуры, их резкие перепады. Важно, чтобы выбранное устройство служило долго, так, как прослужит дефлектор из нержавеющей сталиОцинкованный дефлектор прослужит 5 лет, после чего защитный цинковый слой разрушится, выветрится и перестанет оберегать сталь от ржавленияОкрасив элементы оцинкованного дефлектора перед сборкой эмалью, мы продлим эксплуатацию в два и более раз. Нужно полностью покрыть детали, не допуская пробеловНанесенное в заводских условиях полимерное покрытие фактически сравняет сроки эксплуатации устройства из нержавейки и окрашенного дефлектора. Полимерная оболочка предотвратит выветривание цинкаВытяжное устройство из нержавейкиОцинкованный турбинный дефлекторОкрашивание дефлектора водостойкой эмальюЗащитно-декоративное полимерное покрытие

Виды ротационных дефлекторов

Для улучшения действия вентиляционной системы квартиры или частного дома разработано много модификаций дефлекторов. Некоторые из них статические, другие — ротационные.

К последним можно отнести турбины с вращающейся головкой-крыльчаткой, которая работает благодаря силе ветра.

Конструкция дефлектора может иметь вращающийся или статичный корпус. Все устройства созданы для улучшения тяги в дымоходе или вентиляционном канале, для защиты от дождя, снега, града, от проникновения птиц. Но самым эффективным из всех считается турбодефлектор

Классификацию ротационных турбин можно провести по следующим характеристикам:

• материалу изготовления — производят изделия из нержавейки, оцинкованного или окрашенного металла;
• диаметру присоединительного кольца (насадки) — он может составлять от 110 до 680 мм, размеры соответствуют типичным размерам канализационных труб.

Производители выпускают модели турбодефлекторов, которые внешне очень схожи друг с другом. Но их характеристики могут несколько отличаться.

Вот краткая информация о некоторых из них:

• Турбовент. Одноименная компания выпускает ротационные вентиляционные турбины из алюминия, толщина которого равна 0,5—1,0 мм. Основание изготавливают из гальванизированной стали 0,7—0,9 мм. Изделие окрашивают в любой цвет по общепринятому цветовому стандарту — RAL.
• Турбомакс. Производитель реализует свое изделие, называя его естественный нагнетатель тяги. Для изготовления используется сталь марки AISI 321 толщиной 0,5 мм. Изделие можно использовать как для вентиляционных, так и для дымовых каналов, оно выдерживает температуру до +250 °C.

Это продукция из высококачественной нержавеющей стали. Походит для улучшения тяги в вентиляционных системах и дымоходах. Применяют в условиях повышения температуры до 500 °C.

На рынке встречается также продукция менее известных торговых марок и производителей. К покупке таких изделий следует отнестись с осторожностью, запрашивая сертификат качества.

Область применения устройства

Ротационная турбина хорошо себя зарекомендовала в помещениях и на объектах, на которых необходим повышенный воздухообмен.

Галерея изображенийТурбодефлекторами обустраивают вентиляционные каналы частных и многоквартирных домов, в которых не предполагалась и не планировалась установка механической вентиляцииПриспособления для усиления вытяжки ставят на вентиляционные шахты небольших спортивных комплексов, магазинов, сельскохозяйственных объектовТурбинные дефлекторы монтируют на вытяжную вентиляцию производственных цехов, ими оборудуют системы дымоотведенияВ производственных цехах, нуждающихся в местной вентиляции, турбодефлекторы связаны непосредственно с вытяжными зонтами, расположенными над рабочими местамиТурбодефлектор на крыше многоквартирного домаТурбинная вытяжка на вентиляционной шахтеДефлектор для производственного цехаСвязанный с дефлектором вытяжной зонт

Ее применяют:

1. В жилых частных и многоквартирных домах. Нужно помнить, что к работе вентиляционных шахт многоэтажных жилых домов предъявляются особые требования. Устройство помогает справиться с проблемой недостаточной вентиляции помещений, чердачного пространства, полностью устраняет явление обратной тяги.
2. На животноводческих фермах и в сельскохозяйственных зданиях — в конюшнях, птичниках, зернохранилищах, на сеновалах и т. д. Помогает выводить газы и испарения, которые образуются во время содержания животных, поддерживает оптимальную влажность.
3. На перерабатывающих предприятиях. Энергонезависимая вентиляционная система позволяет сэкономить средства на энергоносителях. Исключением являются объекты, деятельность которых связана с опасными для здоровья человека веществами.
4. В общественных местах — спортивных комплексах, бассейнах, торговых центрах и кинотеатрах.

Кроме помещений, турбину используют для вентиляции подкровельного пространства.

Если мощности одной установки оказывается недостаточно, то на основании проведенных расчетов проводят монтаж установки с несколькими турбодефлекторами для вентиляции

Как рассчитать потребность в устройствах?

Для вентиляции небольших помещений (комнат, гаражей, подвалов) используется турбина с диаметром основания 110—160 мм. Устройства с размерами от 200 до 600 мм подойдут для помещений до 40 м² с постоянным пребыванием в них до четырех человек.

Большие диаметры, 400 до 680 мм используются при обеспечении воздухообмена в помещениях с большой площадью, многоквартирных домах, складах, животноводческих фермах.

Дефлектор часто используют там, где нужно организовать воздухообмен, но сложно добиться хорошей тяги. Таким местом, например, может быть погреб

Точно высчитать необходимое для установки количество дефлекторов можно, используя формулу:

Вентилируемый объем = кратность воздухообмена в час Х объем помещения.

Показатель воздухообмена в час различен для разных помещений. Таблица для удобства разделена на показатели для бытовых и промышленных помещений

Количество вентиляционных дефлекторов = вентилируемый объем/производительность дефлектора.

Для примера: Помещение имеет 12 м в ширину, 20 м в длину и 3,5 м в высоту. Сила ветра в среднем равна 3,5 м/с. Воздухообмен помещения должен пройти в 3 цикла за час. Вычисления проводятся следующим образом:

• Вентилируемый объем = (20х15х3,5) х 3 (количество циклов воздухообмена)=3150 м³/час$
• 3168/800 (производительность дефлектора)= 3,94, то есть 4 шт.

Исходя из вычислений, для вентиляции помещения необходимо установить 4 дефлектора соответствующей модели.

Установка турбодефлектора на дымовых трубах котлов, работающих на газу или жидком топливе, возможна, при условии, что температура на выходе не превышает максимальную температуру, заявленную производителем.

Она может быть от 100 до 500 °C. При более высокой температуре, чем допускается, необходимо использовать специальные высокотемпературные насадки.

Вам также может быть интересна информация о самостоятельном монтаже дефлектора на дымоход, рассмотренная здесь.

Правила монтажа турбины

Вентиляционные турбины могут устанавливаться непосредственно на скатную или прямую кровлю, на вылет дымохода или вентиляционной шахты. Место размещения зависит от области применения турбины.

Для вентиляции подкровельного пространства используют турбину с диаметром основания 315 мм. Она может обслужить 50—80 м² кровли — точная площадь зависит от наклона кровельного покрытия — чем меньший угол, тем большее число турбодефлекторов нужно монтировать.

Для установки на скатную конструкцию выбирают самую высокую точку на скате. При усовершенствовании вентиляционных систем жилых помещений монтаж производят на вылет вентиляционной шахты.

При монтаже на плоское основание крыши нужно учитывать высоту снежного покрова и устанавливать турбодефлектор выше его среднего показателя для конкретного региона. В любом случае он не должен быть ниже 180 мм

Выполняя монтаж ротационной турбины на трубу дымохода, расчет его высоты проводят вместе с устройством. То есть турбодефлектор, как часть дымохода увеличивает его длину.

Правила размещения дымохода относительно конька остаются такими же, как и при монтаже трубы без каких-либо насадок:

• Если расстояние от конька до трубы меньше или равна 1,5 м, то трубу поднимают на 0,5 м над коньком.
• Высота трубы, размещенной на расстоянии от 1,5 до 3 м, может быть равной высоте конька.
• При отдаленности более 3 м от конька верх трубы должен находиться не ниже, чем уровень условной линии, проведенной вниз на 10° от уровня высоты конька.

Чтобы уменьшить потери тепла в зимний период через вентиляционную систему, производитель допускает использование задвижек (для жилых помещений) или регулируемых воздухозаборных устройств (для складских и производственных площадей).

Высота оголовка трубы относительно конька должна отвечать определенным правилам. Иначе, велика вероятность появления обратной тяги. И хотя с установленным дефлектором это явление исключено, но неправильное размещение трубы может привести к ухудшению движения в канале

Обслуживание и устранение поломок

Практически единственной неисправностью устройства является отсутствие вращения крыльчатки.

Причин тому может быть несколько:

• Недостаточная сила ветра или он вовсе отсутствует. Необходимо убедиться, что ветер достаточный, чтобы устройство нормально работало.
• Заклинили подшипники. В этом случае проверяют, нет ли каких-либо механических препятствий для их вращения. Если необходимо, смазывают или заменяют подшипник.
• Произошло обмерзание дефлектора. Нужно проверить устройство или дождаться повышения температуры.
• Механические повреждения. Необходимо посмотреть, не попал ли в устройство посторонний предмет.

Турбодефлектор, используемый для вентиляции, довольно простое устройство, он не требует частого обслуживания.

Чтобы продлить время службы вентиляционного дефлектора достаточно один раз в год (после зимы) смазывать подшипники. Для обработки используют литол — водостойкую смазку на основе переработанных нефтяных продуктов.

Для смазки или замены вышедшего из строя подшипника отсоединяют колпачок, разжимают стопорное кольцо специальным инструментом — съемником — и смазывают либо заменяют подшипник.

В отличие от плоскогубцев, съемник для снятия стопорного кольца работает на разжимание. Без него снять кольцо будет сложно

Вам также может пригодиться информация о том, как правильно прочистить шахту вентиляции, рассмотренная в другой нашей статье.

Выводы и полезное видео по теме

Что собой представляет ротационный дефлектор для вентиляции:

Что выбрать для вентиляции – турбодефлектор или дефлектор ЦАГИ:

Как самостоятельно отремонтировать турбодефлектор:

Самое оптимальное решение проблемы всегда простое. Больше нет необходимости устанавливать электрические вентиляторы для улучшения тяги в вентиляционных каналах. Появление на рынке турбодефлекторов лишило потребителей многих проблем.

Вы оснастили домашние вентканалы турбодефлекторами? А возможно вы самостоятельно собрали ротационный дефлектор и своими руками закрепили его? Расскажите, насколько сложным оказался процесс изготовления и как прибор проявил себя в действии.

Или вы заметили неточности в изложенном выше материале? Напишите нам, пожалуйста, об этом в комментариях под статьей.

Поступление свежего воздуха в помещение происходит посредством вентиляционной системы. Качество ее работы ухудшается, когда каналы воздуховода забиваются пылью и различным мусором. При этом внутренняя тяга уменьшается. Чтобы ее отрегулировать, устанавливают вентиляционный дефлектор. Также этим устройством шахты воздуховода защищены от атмосферных осадков.

Разновидности и устройство дефлекторов

По конструктивным особенностям дефлекторы можно разделить на несколько видов:

1. Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
2. Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
3. «Волпер».
4. Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
5. Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
6. Модели в форме звезды.

Все вентиляционные дефлекторы, устанавливаемые на крышу, имеют следующие функциональные детали: два стакана, стопорный кронштейн, приточно-отводящий патрубок, хомут.

Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.

Принцип действия

Все модели дефлекторов работают по простому принципу:

1. Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
2. Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
3. При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.

При движении потока ветра снизу вверх производительность дефлектора снижается. Зонтик направляет ветер в противоположную сторону передвижению газов.

Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.

Рекомендуем ознакомиться:  Как установить вентиляционную решетку своими руками

Роторные турбины

Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:

1. Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
2. Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
3. Также конструкция защищает устье трубы от снега и дождя.

Основание устройства сделано из стали, а головная часть из полумиллиметровых алюминиевых полос. Дефлекторы роторного типа устанавливают на дымоотводных системах, воздухоотводчиках и дымоходах прямоугольной, квадратной и круглой формы.

Вращающийся ротационный

Вращающиеся ротационные изделия — это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.

На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.

Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.

Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.

Модель Григоровича

Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:

• оцинкованная или нержавеющая листовая сталь;
• чертежный инструмент;
• гайки, болты и хомуты для фиксации;
• электрическая дрель;
• картон, циркуль, линейка;
• ножницы.

Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.

Рекомендуем ознакомиться:  Пластиковые вентиляционные трубы для вытяжки на кухне

Самостоятельное изготовление турбодефлектора

Изготовление турбодефлектора своими руками из подручных материалов позволит сэкономить денежные средства. Работу начинают с подготовки чертежа, а также всех необходимых инструментов и материалов. Для работы понадобится следующее:

• стальной лист — 0,5-1 мм толщиной или пластиковый;
• дрель со сверлами;
• картонные листы;
• заклепочник;
• ножницы.

Создание чертежа

Если нет навыка работ в построении чертежей, то можно воспользоваться готовым проектом. Но при этом все параметры устройства должны соответствовать конкретному изделию, поэтому их тщательно проверяют. При самостоятельном создании необходимо правильно рассчитать характеристики устройства, придерживаясь таблицы с основными размерами:

Диаметр посадки, см	Ширина, см	Высота, см	Высота основания, см
200–250	290–350	290–345	70–100
300-315-355	400-400-450	365-365-385	110-110-110
400–500	495–615	465–635	140–225
630	790	700	250

Ширину диффузора и высоту дефлектора выбирают по внутреннему диаметру дымохода, поэтому вначале определяют его размер. Он станет основой чертежа. Самостоятельный расчет размеров проводят, когда необходимые параметры не совпадают с данными, указанными в таблице.

Процесс изготовления

Каждую деталь вырезают из бумаги согласно чертежу. Готовые эскизы прикладывают к стальному листу, закрепляют и обводят мелом или карандашом. Затем вырезают ножницами по металлу. Сборка и монтаж заключаются в следующем:

1. С помощью пассатижей все срезы деталей подгибают на 0,5 см. Чтобы сделать края тоньше, загибы отбивают молотком.
2. Для создания внутреннего цилиндра в заготовке просверливают отверстия под крепления. Элементу придают цилиндрическую форму и фиксируют болтами или заклепками. Чтобы не прожечь металл насквозь, делая отверстия, можно воспользоваться сваркой — полуавтоматом.
3. Внешний цилиндр делают по такому же принципу, как и внутренний. Для создания колпака заготовку скручивают в форму конуса и соединяют заклепочником.
4. Из остатков стального листа вырезают 4 полоски длинной до 20 см, шириной — 6 см. Отступив с обеих сторон по 60 мм, делают загиб. Чтобы закрепить полоски на колпаке, необходимо проделать 2–3 отверстия под болты. Их расположение должно быть на расстоянии в 5 см от края детали. Затем полоски закрепляют на внешнем цилиндре и колпаке заклепками.
5. Готовый диффузор устанавливают на дымоход двумя способами: на трубу или непосредственно на сам дымоход. Лучшим и безопасным вариантом считается установка устройства на трубу, поскольку конструкцию собирают внизу, а затем монтируют на крышу.
6. Перед установкой устройства необходимо подготовить трубу. Ее размер должен быть шире, чем диаметр дымохода. В трубе и дефлекторе проделывают отверстия под крепления. Их располагают с нижней стороны деталей, отступив от края 15 см. Отверстия в обеих деталях должны соответствовать друг другу.

Элементы соединяют болтами и надевают на дымоход. Чтобы конструкция плотно соединилась с дымоходом, ее закрепляют хомутом. Обработка мест соединения герметиком создаст дополнительную защиту.

Используемые источники:

• https://domsdelat.ru/ventiliacia/deflektor-ventilyacionnyj-chto-eto.html
• https://ventcondition.ru/turbodeflektor-ventilyatsii-printsip-raboty-sravnenie-vidov-rotatsionnykh-deflektorov/
• https://sovet-ingenera.com/vent/oborud/turbodeflektor-dlya-ventilyacii.html
• https://topventilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-deflektor.html
