Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

Конструкция и плюсы решетки с клапаном

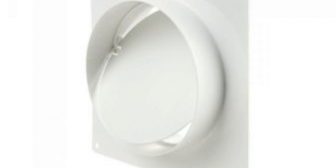

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
2. В помещение не будут проникать насекомые или пыль.
3. Помещение будет защищено от посторонних запахов.
4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
5. Простой монтаж и уход.
6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

1. Отсутствие поступления воздуха в помещение или сокращение его объема.
2. Попадание мусора в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Функционирование вытяжек большой мощности.
5. Не учтенный при проектировании дома ветер, дующий постоянно.
6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
2. Сопоставить размеры изделия с формой вентиляционного канала.
3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться:  Регулируемые вентиляционные решетки

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

• Препятствует проникновению холодного или горячего воздуха извне.
• Служит надежной преградой от пыли и насекомых.
• Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
• Отличается простотой установки и обслуживания.
• Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

• Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
• Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Рекомендуем ознакомиться:  Фотокаталитический очиститель воздуха

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

• С противовесом, который может располагаться внутри или снаружи прибора.
• Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Бабочковая

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

• Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
• Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
• При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Рекомендуем ознакомиться:  Пластинчатый рекуператор

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Содержание

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.

• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

О том, как установить вентиляционную решетку, смотрите в следующем видео.

Стараясь наладить воздухообмен в частном доме или квартире, мы нередко совершаем ошибки. Например, ставим обратный клапан вентиляции с целью избавления от неприятных запахов, проникающих внутрь помещений сквозь вытяжные каналы. Боремся с последствиями, настоящая причина явления – отсутствие притока воздуха. Стоит разобраться, когда действительно нужны обратные вентиляционные клапаны, рассмотреть виды и способы установки возвратных устройств своими руками.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.


2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.

Заключение

Как видите, в системах домашней вентиляции обратный клапан используется нечасто. Если же исповедовать основательный подход к организации воздухообмена, то возвратные элементы станут вообще не нужны. Кухонная вытяжка без проблем подключается к вытяжной отдушине с решеткой, главное – обеспечить приток. Исключение – более сложные схемы с применением 2–3 вентиляторов, работающих поочередно или одновременно. Там клапаны помогают направлять потоки либо регулировать количество проходящего воздуха.

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

• возможное возникновение тяги обратной;
• проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
• необходимость в ряде моментов отсечь наружный воздух.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

• четкая и оптимальная организация воздушного потока;
• предохранение помещений от попадания пыли, насекомых;
• предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

• фланца крепежного;
• корпуса, объединяющего все элементы конструкции;
• одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
• осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

Используемые источники:

• https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html
• https://topventilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html
• https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/
• https://otivent.com/obratnyj-klapan-dlya-ventilyacii
• https://ventilaciya.info/ventilyatsiya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html
