Вакуумный клапан для канализации: принцип действия, выбор, проверка и установка

Неприятный запах, исходящий из канализации — довольно частое явление в наших домах и квартирах. Поэтому важно знать, что существует легкий способ улучшить ее работу, не прибегая к капитальному ремонту.

Вакуумный клапан для канализации (или как еще его называют воздушный клапан, аэратор, вентиляционный канал, фановый клапан) позволяет усовершенствовать систему, а в некоторых случаях даже отказаться от сооружения фанового вентиляционного стояка.

В нашем материале мы расскажем об устройстве и назначении аэратора, а также о том, как самостоятельно провести его установку в систему канализации.

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

Принцип работы и назначение вакуумного клапана

В часы максимального водоотведения и во время слива большого количества воды в канализационной системе может создаваться воздушное разрежение и вода из гидрозатвора сифонов высасывается, а запахи, вредные газы и пары попадают в помещение.

Вакуумный клапан устанавливают для компенсации давления в системе канализации. Он предотвращает высасывание воды и проникновение запаха из сифонов.

Происходит это следующим образом. Вакуумный клапан начинает работать во время падения давления в канализационной сети. В момент слива большого объема сточной жидкости (например, при использовании унитаза или нескольких сантехнических приборов) происходит разжижение давления в системе и мембрана клапана автоматически открывается, пропуская воздух вовнутрь трубопровода до того момента, пока давление не выровняется.

Галерея изображенийВключение вакуумных клапанов в канализационной системе позволяет наиболее простым и доступным по цене способом нормализовать давление в замкнутой сетиИспользование вакуумного клапана предоставляет возможность значительно сократить протяженность канализационного трубопровода за счет отказа от вентиляционных стояковВ предложенном потребителю ассортименте вакуумных клапанов есть приборы для разрежения давления в системе в целом и приспособления для обустройства отдельной единицы сантехнического оборудованияК трубам канализации клапан присоединяется через стандартные фитинги или посредством установки в раструбное соединение с резиновым уплотняющим кольцомВакуумные клапаны, применяемые для замены вентиляционных стояков, устроены так, чтобы проникновение негативных запахов в помещения было полностью исключено, но поставка свежего воздуха в замкнутую систему было возможноВакуумные клапаны местного действия, устанавливаемые рядом с сантехническими приборами, защищают гидрозатвор от высасывания воды в канализациюУстановленный рядом с сифоном вакуумный клапан исключает опорожнение сифона во время пользования мойкой, если из-за разрежения в этот период вода из стакана сифона самопроизвольно устремляется в канализациюОбслуживающие конкретную сантехническую единицу клапаны предотвращают проникновение неприятных запахов в оборудованные ими помещенияИспользование вакуумных клапанов в системеЭкономное сооружение вентиляционного стоякаВакуумные устройства для стояков системыРаструбный способ установки клапанаВариант установки вентиляционного клапанаРазличия в моделях вакуумных клапановЗащита сифона бытылочного типаПриспособление для защиты сифона ванны

Если канализация не используется, то клапан остается закрытым и препятствует проникновению в помещение паров и газов.

Вода, смываемая в канализацию, увлекает за собой большой объем воздуха. Если вентиляция в системе недостаточна, это приводит к вытягиванию воды из гидрозатвора

Основные области применения:

1. Невентилируемые канализационные сети. В системах, в которых нет возможности присоединить к трубопроводу вытяжную часть допускается использование воздушного клапана. Применяется устройство для аэрации унитазов, раковин, где расход большого количества стоков может привести к созданию дисбаланса давления и вытягиванию воды из гидрозатвора.
2. Длинные горизонтальные канализационные сети с большим количеством сантехнических точек и большой вероятностью залпового слива стоков. Например, в общественных туалетах. В таких местах, для недопущения срыва гидрозатвора, через каждые три сантехнические точки устанавливают аэратор.
3. Системы, в которых сантехника расположена далеко от стояка, а произведение уклона канализационной трубы (выражается в мм/м) превышает показатель высоты гидравлического затвора.

Вакуумный клапан (аэратор) позволяет сэкономить материалы и средства при сооружении инженерных сетей в малоэтажных зданиях, отказавшись от установки вентиляционной трубы.

В многоэтажных зданиях он может применяться лишь как дополнительное оборудование, используемое для оптимизации работы канализации.

Вентиляционный клапан устроен так, что он впускает воздух, когда это необходимо, не выпуская при этом газы и запахи из канализации

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

• легкая и быстрая установка;
• экономия денежных средств;
• невозможность установки фанового стояка;
• минимизация потерь тепла через вентиляционные стояки;
• улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Конструкция и условия эксплуатации устройства

Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.

При выборе клапана обращают внимание на следующие характеристики:

• для открытого или закрытого монтажа;
• необходимый диаметр присоединительного выхода;
• с обычной или двойной теплоизоляционной стенкой стояка;
• какой используется механизм запирания — мембранный или штоковый;
• для вертикального или горизонтального (с Т-образным соединением) подключения.

К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

Устройство вакуумного клапана простое. Это обеспечивает его надежную работу, рассчитанную на сотни тысяч циклов открывания и закрывания

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально.

Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости.

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы.

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50 °C до +95 °C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Пошаговая инструкция по монтажу

Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.

Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.

На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.

Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.

Далее выполняют следующие действия:

1. Отключают водоснабжение в доме.
2. Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.

Большинство моделей аэраторов имеет раструбный тип присоединения.

Сборка таких соединений осуществляется в следующей последовательности:

1. Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
2. Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
3. Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
4. Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.

При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.

Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин

Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.

Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.

Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.

Выводы и полезное видео по теме

Принцип работы и назначение фанового клапана:

Установка фанового клапана, безусловно, может значительно улучшить работу канализационной сети. Но не следует рассматривать его установку как панацею от всех возможных неприятностей, связанных с плохой работой сливной системы.

Если вы самостоятельно устанавливали воздушный клапан в систему канализации или обладаете необходимыми знаниями и умениями, пожалуйста, поделитесь ими с нашими читателями. Оставляйте свои предложения, задавайте вопросы в расположенном ниже блоке.

Возможность пользоваться всеми благами цивилизации была бы неполной без современной системы водоотведения. Первые канализационные сети избавили улицы городов от нечистот и неприятных запахов, сопутствующих отходам человеческой жизнедеятельности. Но нет предела совершенству.

Санитарная техника идет в ногу со временем, новые технологии и оборудование делают нашу жизнь проще и комфортней. К таким новинкам относится и вакуумный клапан, позволяющий сделать внутридомовую канализацию проще и совершеннее.

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
4. Для монтажа локальных систем канализования малоэтажных зданий.
5. В целях экономии материалов.

Обратите внимание! Герметичное перекрытие клапана, особенно в случае избыточного давления в трубопроводе (при засоре), делает возможным монтаж в любой даже самой низкой точке сети.

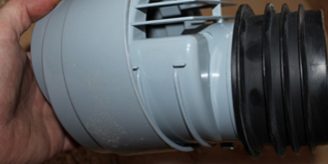

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс. При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Рекомендуем ознакомиться:  Можно ли заливать полипропиленовые трубы в стяжку?

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Обратите внимание! Клапан имеет высокую чувствительность и срабатывает «на открытие» при разрежении в трубопроводе более 5 мм вод. столба.

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

• конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
• место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
• диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
• цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Обратите внимание! По мнению специалистов, клапаны со штоком надежней, долговечней и проще в эксплуатации и обслуживании.

Монтаж: пошаговая инструкция

Монтажные работы производятся в два этапа: подготовка к монтажу, и выполнение соединений.

Рекомендуем ознакомиться:  Как сделать дымоход из стальной трубы своими руками?

Первый этап (подготовительный):

1. Определение точек подключения и необходимого количества клапанов.
2. Заготовка необходимых материалов и оборудования.
3. Подготовка рабочего места и инструмента.

Второй этап (основной):

1. Выполняют необходимые переключения.
2. При работах на существующем трубопроводе в выбранной точке производится врезка и устанавливается переходник. Установка на вновь монтируемые канализационные системы осуществляется на раструбы вертикальных стояков или через тройники на горизонтальных участках.
3. Очищают раструб и вставку корпуса клапана от загрязнений.
4. Устанавливают уплотнительное кольцо в желоб на раструбе.
5. В случае монтажа клапана на чугунный трубопровод в раструб устанавливается специальный адаптер.
6. Вставку корпуса смазывают глицерином или мыльным раствором для лучшего скольжения.
7. Затем аккуратно без перекосов до упора вставляют в раструб стояка или тройника.
8. Проверяют качество соединения деталей на герметичность. При необходимости трубопровод вместе установки фиксируют при хомутом или опирают на кронштейн.

При всех достоинствах вакуумных канализационных клапанов нужно помнить, что они не панацея от всех болезней и уступают в эффективности вентилируемым фановым стоякам.

Ваше жилье заполонили неприятные запахи из канализации. Частой причиной является неправильно собранная система без фанового стояка. Не стоит спешить затевать большой ремонт. Во многих случаях проблему решит вакуумный клапан для канализации, установленный внутри помещения.

Предлагаем подробней ознакомиться с устройством аэратора и правилами монтажа.

Признаки неполадок в работе канализации

Неправильно работающая канализация быстро даст о себе знать проявлением двух признаков:

• отчетливо слышатся звуки булькающей воды, напоминающие частые хлопки;
• внутри помещения ощущается появление неприятных запахов из канализации.

В старых квартирах и частных домах причиной может быть повреждение элементов трубопровода. Проявление неполадок у новой канализации свидетельствует о нарушении правил монтажа.

Если при осмотре сети не выявлено повреждений, трубы установлены под правильным уклоном, отсутствуют засоры, то причиной является слабый приток воздуха в систему. Проблема решается врезкой вакуумного клапана.

Принцип работы и назначение вакуумного клапана

Сначала давайте разберемся, для чего нужен вакуумный клапан. Во время слива большого количества воды внутри трубопровода образуется разрежение воздуха, выхватывающее воду из сифонов. Через сорванный гидрозатвор неприятные запахи из канализации проникают внутрь помещения. Аэратор компенсирует давление в трубопроводе, предотвращая выхватывание воды из сифонов.

Теперь разобраться в принципе работы вакуумного клапана для канализации не сложно. Слив большого объема воды обычно происходит при использовании унитаза или одновременно нескольких сантехнических приборов. Образовавшееся разрежение открывает мембрану или шток аэратора.

Внутрь трубопровода проникает новая порция воздуха, и вода в сифонах остается нетронутая. Когда слив воды прекратится, давление выравнивается.

Мембрана закроет вентиляционные отверстия аэратора, предотвращая проникновение неприятных запахов внутрь помещения. Когда канализационная система не используется, мембрана или шток постоянно закрыт.

Применение вакуумного устройства оправдано в следующих случаях:

1. Отсутствует вентиляция стояка. Если не предусмотрен вывод на улицу фановой трубы, то канализационная система не проветривается. Внутри скапливается большое количество газа, проникающего внутрь помещения во время срыва гидрозатвора.
2. Длинный горизонтальный трубопровод с подключением большого количества сантехнических приборов. На таких участках высока вероятность образования залпового слива воды.
3. Дальнее расположение сантехнических приборов от стояка. Для таких канализаций часто невозможно сделать уклон трубы, показатель которой не превышает высоту гидрозатвора.

В частном доме вакуумный элемент позволяет избежать установки фанового стояка, требующего вывода трубы через кровлю на улицу. В квартирах аэратор оптимизирует работу системы.

Плюсы и минусы использования устройства

Перед принятием решения, связанного с установкой аэратора, нужно знать преимущества и недостатки канализационного элемента.

Из плюсов выделяют следующие моменты:

• если аэрационный элемент способен заменить фановый стояк, то исключается необходимость нарушать целостность кровли для вывода трубы;
• клапан внутри помещения незаметен, а фановый стояк портит интерьер и занимает пространство у стены;
• установить аэратор дешевле, чем монтировать стояк;
• монтажные работы можно выполнить самостоятельно без привлечения специалистов.

Из недостатков выделяют ограничение функций. Вакуумный элемент предотвращает только срыв гидрозатвора, а фановый стояк дополнительно служит вентиляцией септика и канализационной системы.

При неправильном расчете пропускной способности системы, аэратор не спасет от выхватывания воды из сифонов.

Невыгоден аэрационный элемент в домах, где не постоянно проживают люди. От редкого пользования сантехническими приборами вода из гидрозатворов испаряется, и неприятные запахи проникают внутрь помещения. Фановый стояк обеспечит надежную вентиляцию даже в таких условиях.

Конструкция, виды и место установки

Конструкция клапана проста и состоит из следующих элементов:

1. пластиковый корпус;
2. специальное отверстие для подачи воздуха внутрь системы при срабатывании механизма;
3. шток – основной рабочий механизм, приводящийся в действие при возникновении разности давления;
4. резиновая прокладка связана со штоком и является его ограничителем во время движения;
5. крышка закрывает специальные вентиляционные отверстия, предотвращая проникновение мусора в механизм.

Вместо штока может устанавливаться мембрана. Принцип работы остается неизменный. Недостатком мембраны является ее быстрый износ.

Существует три разновидности воздушных клапанов:

• Кинетическая или антивакуумная модель работает при низком давлении и обладает большой пропускной способностью.
• Автоматическая модель обладает малой пропускной способностью. Аэрационный элемент помогает удалить из системы скопившийся под давлением воздух.
• Универсальная модель представляет собой комбинацию обоих типов клапанов.

Различием аэраторов является их размер, что влияет на пропускную способность.

В домашних канализационных системах используются канализационные элементы диаметром 50 и 110 миллиметров.

Локальные модели выпускаются диаметром 50 мм и предназначены они только для одной точки слива. Фановый клапан 110 мм устанавливают на общий стояк. Элемент обеспечивает вентиляцию нескольких веток канализационной системы.

В частном доме

Для частных домов установка клапана выгодна в плане отсутствия необходимости разрушать кровлю, чтобы вывести стояк на улицу. Однако надо учесть тип канализационной системы.

Для септиков использование аэрационных элементов неприемлемо. Если трубу вывести только на чердак, а сверху установить аэратор, то такая система будет невентилируемая. Бактериям, перерабатывающим нечистоты, нужен доступ кислорода. Обеспечить его способна только вентилируемая система, с выведенным на улицу фановым стояком. Аэратор устанавливают только как вспомогательное устройство, если происходит срыв гидрозатвора.

Если канализация частного дома подключена к централизованной ветке или просто выходит в выгребную яму, то подойдет невентилируемая система.

Стояк выводят только на чердак и сверху надевают аэрационный элемент. Во время работы клапана могут проявляться неприятные запахи. Чердак должен быть вентилируемый, просторный и неэксплуатируемый. Стояк дополнительно утепляют любой теплоизоляцией, но только не клапан.

В многоквартирном доме

В квартире, как и любом другом помещении, ставят аэратор только на вертикальной трубе. Если проходит горизонтальная линия, то врезают тройник.

Боковой выход фасонного элемента образует точку для вертикального расположения фанового элемента.

Место для монтажа на канализационной системе выбирают выше основной трубы.

Как выбрать модель и стоимость

Осуществляя выбор канализационного изделия, не стоит переплачивать за название фирмы. Принцип работы всех устройств одинаков. Различается только диаметр, а также механизм: шток или мембрана. Для одной сливной точки разумно выбрать локальную модель диаметром 50 мм. Во всех остальных случаях ставят элемент с большой пропускной способностью диаметром 110 мм.

Правила установки

Существуют правила установки фанового клапана, требующие точного соблюдения. Если их проигнорировать, нарушится работа канализации.  Правила состоят из трех основных пунктов:

1. для места подключения выбирают точку выше подсоединения всех сантехнических приборов;
2. аэрационный элемент устанавливают только в проветриваемом помещении и к нему обеспечивают свободный доступ для обслуживания;
3. крепят клапан на канализацию только вертикально.

Монтаж аэратора осуществляется на резиновые уплотнители. Процесс прост для любого человека, не знакомого с сантехникой.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места. Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С. В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

Чтобы легче выполнять соединения, манжеты смазывают силиконом.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Видео по монтажу

Лучше разобраться с назначением канализационного аэратора поможет тематическое видео:

Частые ошибки

Основной ошибкой монтажа является не соблюдение правил, а также замена фанового стояка вакуумным клапаном. Если труба уже выведена через крышу, то не стоит ее срезать. Аэратор в полной мере не способен заменить вентилируемый стояк.

Воздушный клапан нельзя устанавливать в квартирах, расположенных выше шестого этажа. При одновременном спуске большого количества воды из разных точек возникает сильное разрежение. Механизм аэратора не способен выдержать большую нагрузку.

Когда аэратор является единственным вариантом избежать срыва гидрозатворов, то его обязательно надо установить. Если наша информация помогла вам решить проблему с канализацией, поделитесь информацией с другими людьми в соцсетях. Подпишитесь на другие полезные статьи, помогающие решить сложные для вас проблемы.

<index>

Канализационная система не может нормально работать без вентиляции. Если последняя устроена неправильно, возникают проблемы. В помещениях появляется неприятный запах. Справиться с этим помогает установка воздушного обратного клапана для канализации 50 мм.

Независимо от исполнения корпуса общий принцип работы вакуумного клапана похож для всех изделиях.

Принцип работы вентиляции в канализации

Сливные отводы сантехнических приборов подсоединяются к общей канализации. Сточные воды отводятся самопроизвольно в стояк, представляющий собой вертикально расположенную трубу, диаметр которой чаще всего составляет 110 мм. Она проходит через несколько квартир, в нижней части открывается в коллектор. Из резервуара стоки попадают в централизованную систему.

Верхнее отверстие располагается выше уровня кровли. Заглушка здесь не устанавливается. Вентиляционное отверстие пропускает воздух, который нужен для поддержания требуемого давления в общедомовой канализации.

Такая система называется фановой трубой. Она устанавливается во всех многоэтажных зданиях. Иногда обустройство такой конструкции невозможно. Если вентиляционное отверстие находится на небольшом расстоянии от окон, в квартирах будет пахнуть канализацией.

Зачем нужен клапан для канализационного стояка?

Вакуумный канализационный клапан монтируется в верхней части стояка и около сантехнических приборов.

Канализационная система может неправильно работать по следующим причинам:

1. Несоблюдение норм и правил. Если монтаж фановой конструкции выполнен неправильно, в помещения проникает неприятный запах.
2. Нарушение целостности стояка.
3. Засорение верхней части трубы. В отверстие могут попасть листья, частицы стройматериалов, птицы и животные.
4. Промерзание выходного отверстия фановой конструкции. Воздух в таком случае поступает в недостаточном количестве.
5. Отсутствие вентиляционной конструкции.

При сливе воды в коллекторе возникает разрежение. Если давление падает, гидрозатворы сифонов исчезают. В результате в помещении появляется неприятный запах и шум. Канализационные газы представляют опасность для человека. Если проблему не устранить, в ванной и туалетной комнатах начинает распространяться грибок. Избежать этого помогает установка аэрационного клапана на сливную трубу. Деталь способствует регулярному поступлению воздуха, выравнивающего давление. Ее можно использовать в сочетании с фановой системой.

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
3. Мембрана. Изготавливается из резины.
4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

Слева – клапан открыт, справа – клапан закрыт.

Работает приспособление так:

1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний – на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Как выбрать правильный клапан?

При выборе устройства учитывают схему расположения канализационного стояка, давление в системе и размеры трубы. К важным параметрам относят способ монтажа, долговечность материала, возможность ручного ремонта при поломке запорного механизма, защиту от проникновения крыс и мышей.

Где и как правильно установить клапан?

Вакуумный клапан должен быть установлен в свободной месте – это обеспечит доступ к устройство для проведение проверок.

При размещении клапана нужно соблюдать такие правила:

1. Если аэратор устанавливается на чердаке, нельзя допускать снижения температуры до минусовых отметок. Этот может нарушать работу системы.
2. В душевой комнате со сливом на полу прибор устанавливают на высоте не менее 35 см от поверхности.
3. Нужно оставлять доступ к устройству. Это позволяет выполнять проверку и ремонт. Особенно внимательно к этому моменту относятся при отсутствии фановой конструкции.
4. Клапан размещают на 30 см выше самого верхнего отвода. Другие патрубки в указанном радиусе не размещаются.
5. Расстояние от сифона до аэратора должно составлять более 20 см.

Возможные места для установки устройства

Существует 3 подходящих для внедрения прибора места:

1. Стояк. Аэратор располагают в верхней части трубы, выводя на чердак или оставляя в туалетной комнате.
2. Возле выходного отверстия сливного шланга сантехнического прибора. Устройство часто монтируют при установке стиральной или посудомоечной машины.
3. Длинные канализационные элементы, расположенные вертикально.

Пошаговая инструкция по монтажу

Если вентиляционный клапан устанавливают в многоэтажном доме, нужно известить остальных жильцов. После перекрытия водопровода выполняют такие действия:

1. Вырезают часть трубы, вместо которой будет размещаться прибор.
2. Клапан с герметизирующей прокладкой вводят в адаптер. Нанесенная на корпус аэратора стрелка должна соответствовать направлению потока воды.
3. Переходник устанавливают на место.

Монтировать клапан можно без использования переходника или отвода.

</index>

Меню:

Для стабилизации показателя давления внутри магистрали нужен вакуумный клапан. Иногда его называют фановым. Монтаж данной детали позволяет предотвратить затопление здания нечистотами.

Прибор также защищает здания от появления неприятного запаха. Для этого также можно использовать фановые каналы. Однако их монтаж достаточно сложный. Канал нужно провести на крышу. Данная операция способствует ее разгерметизации. Фановые каналы запрещено размещать неподалеку с окнами. Поэтому применение вакуумного клапана более удобное.

В этой статье вы узнаете много полезной информации, а также сможете ознакомиться с фото рассматриваемого оборудования.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima – благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка фановых клапанов

Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:

1. Подбор места для выполнения операции.
2. Тестирование на герметичность.
3. Непосредственно установка.

Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.

В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.

В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.

В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.

При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.

Важно, чтобы к устройству был постоянный доступ. Это нужно для его обслуживания и принудительного включения (если в этом возникнет необходимость).

Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса. Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.

Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.Установка зависит от конструкции прибора.

Она выполняется следующим образом:

1. В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
2. Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.

Первый вариант монтажа более простой. Он достаточно надежный и герметичный.

Установка выполняется в несколько этапов:

1. Перекрытие водоснабжения.
2. В случае отсутствия подходящего места для установки выполняется врезка переходника.
3. Устройство монтируется в раструб или посредством резьбового соединения.
4. Стык тестируют на качество герметичности.

Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.

Отзывы

Вакуумные клапаны хорошо зарекомендовали себя среди потребителей. Преимущество этих устройств связано с их универсальностью и простотой использования. Особого внимания заслуживают вакуумные клапаны таких компаний, как Ostendorf и McAlpine.

Стоимость продукции этих брендов варьируется от восьми до двадцати долларов США. Это достаточно дорогое оборудование. Но оно обладает отличными эксплуатационными характеристиками долговечностью. Отзывы о приборах этих производителей очень хорошие. Но для оснащения больших зданий лучше использовать фановый стояк.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.Монтаж прибора на все точки слива позволит снизить вероятность появления аварий. Это особенно актуально для людей, живущих на первых двух этажах многоквартирных домов. Поскольку именно они подвержены серьезному риску возникновения аварий в случае появления засоров в системе.

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Используемые источники:

• https://sovet-ingenera.com/kanaliz/truby/vakuumnyj-klapan-dlya-kanalizacii.html
• https://infotruby.ru/armatura/vakuumnyj-klapan-dlya-kanalizatsii
• https://vseotrube.ru/kanalizatsiya/vakuumnyj-klapan
• https://vodasovet.ru/kanalizatsiya/ustrojstvo-vakuumnogo-klapana-dlya-kanalizatsii
• https://trubtraid.ru/prednaznachenie-trub/kanalizacionnye/fanovyy-klapan-dlya-kanalizacii-110-i-50-mm.html
