Всем знакомо неприятное ощущение, возникающее, когда босая нога ступает на холодный пол. Чтобы избежать этого дискомфорта и сырости на первых этажах домов монтируют системы теплого пола. Установка и эксплуатация теплого пола с водным теплоносителем давно обыденность, ей давно никого не удивить, а вот порадовать своих домочадцев можно и нужно.
Для удобства и контроля использования этого вида отопления используют распределительные коллекторы совместно с насосно-смесительными узлами.
Основные этапы монтажа теплого пола
Все работы, связанные с установкой и вводом в эксплуатацию теплого пола начинаются с коллекторного короба, в котором располагаются, собственно говоря, распределительный коллектор и насосно-смесительный узел, а также дополнительные устройства в случае их наличия.
Далее подготавливают поверхность пола, укладывают специальную ленту, уменьшающую теплопотери, застилают слой пароизоляции, раскладывают пенополистирольные плиты. Затем приступают к укладке труб отопления, концы которых подключают к коллекторной группе. Если вы собираетесь для отопления помещения делать теплый пол своими руками, заранее распечатайте фото и схемы подсоединения магистралей к коллектору и смесительному узлу, это значительно облегчит работу и придаст уверенности. «>»>»>»>»>»>»>»>»>
Предназначение насосно-распределительных узлов
Котел обогревает воду до 90°, система теплого пола рассчитана на температуру около 30°. Связано это с тем, что при более высокой температуре по полу будет просто не комфортно ходить, высокая температура ведет со временем к потрескиваниям полового покрытия и бетонной стяжки Так что же делать, если обогревательный котел один, а температурные режимы радиаторов и теплого пола так сильно отличаются? Ответ прост – устанавливать насосно-распределительный узел. Это устройство подмешивает к теплоносителю, прошедшему полный круг отопительной системы, горячую воду до тех пор, пока не установится нужная для отопления пола температура.
Смесительный узел системы отопления производит отбор нужного количества теплоносителя из магистралей, замыкая его в кольцо при надобности.
Качественное устройство способно к саморегуляции, таким образом, исключается необходимость постоянного вмешательства человека в работу системы.
Устройство узла
- Насос для принудительной циркуляции
- Термостатический клапан, он производит забор нужного объема горячего теплоносителя.
Как работает смесительный узел
Если температура остывшего теплоносителя соответствует нужной, циркуляционный насос продолжает ее принудительно проталкивать дальше. «>»>»>»>»>»>»>»>»>
Термостатический клапан может быть трехходовым или двухходовым. При использовании двухходового клапана байпас вместе с насосом подключается за термоголовкой.
- Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
- Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
- Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)
Трехходовые клапаны используют в системах с несколькими контурами, обогревающими просторное помещение, но у них, как и у всех устройств есть свои минусы.
Недостатки трехходовых клапанов
- Вероятность резкого скачка температуры
- Захват больших порций горячего носителя
- Если отапливаемое помещение громадное, требуют установки дополнительного оборудования, для контроля температуры за пределами здания.
Кроме распределительного коллектора и смесительного узла, система обогрева, рассчитанная на теплый пол, может включать дополнительные устройства, предназначенные для: контроля объема теплоносителя, поступающего в трубы, для воздухоотведения, для спуска теплоносителя из системы. «>»>»>»>»>»>»>»>»>
Способы подключения смесительного узла
Подключить смесительный узел к отоплению, а конкретно к котлу можно разными способами, которые зависят:
- От вида используемого клапана (двухходовый или трехходовый)
- От типа подключения циркуляционного насоса (последовательное или параллельное).
Для осуществления схемы подключения смесительного узла для отопления с двухходовым клапаном и последовательным соединением, прямую подачу системы отопления меняют с обратной, а циркуляционный насос размещают на байпасе. Плюс схемы – компактность, минус – снижение производительности.
- Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
- Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
- Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)
При реализации схемы с трехходовым клапаном методом параллельного подключения трехходовый смеситель устанавливают над насосом.
Без смесительного узла можно обойтись, если температура теплоносителя во всех магистралях одинакова и если котел может дать на выходе теплоноситель, температура которого около 30 ° — 40° градусов. Цены на смесительные узлы отопления разнообразны, начинаются в среднем от 1500 рублей и доходят до 30000 рублей в зависимости от материала, из которого выполнены, оснащенности дополнительным оборудованием, цена также зависит от производителя и модели.

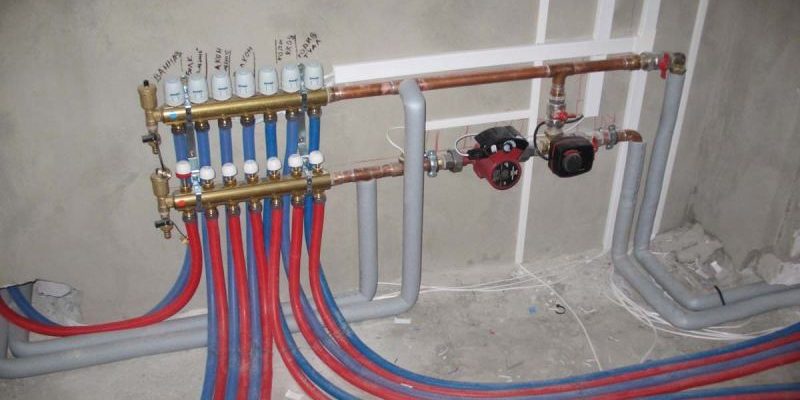

Фото смесительного узла для отопления
Одной из ключевых частей теплотрассы является тепловой узел. Схема теплового узла, устройство и принцип действия могут показаться новичку чем-то непонятным, но обладая минимальными знаниями, можно полностью разобраться в этих тонкостях, что поможет в будущем обустроить высокоэффективную отопительную магистраль. В первую очередь следует рассмотреть базовые моменты.
1 Общая информация</span></h2>
Тепловой пункт расположен у входа теплотрассы в помещение. Основная его задача заключается в изменении рабочих параметров жидкости-теплоносителя, а если быть точным — в снижении температуры и давления воды перед ее попаданием в радиатор или конвектор. Такой процесс необходим не только для повышения безопасности жильцов и предотвращения возможного обжигания при контакте с батареей, но и для увеличения эксплуатационных сроков всего оборудования. Функция незаменима в тех случаях, если в здании имеются полипропиленовые или металлопластиковые трубы.
В соответствующей документации указаны регламентированные режимы работы подобных узлов. Они указывают на верхний и нижний порог температур, до которых может прогреваться теплоноситель. Также согласно современным стандартам на каждом узле должен присутствовать датчик тепла, определяющий текущие показатели жидкости, с которой работает теплоузел.
Схема, принцип работы и устройство теплового оборудования могут зависеть от нескольких особенностей, включая проект, который создавался с учетом индивидуальных требований заказчиков. Среди существующих типов тепловых узлов, особым спросом пользуются модели на основе элеватора. Такая схема характеризуется особой простотой и доступностью, но с ее помощью нельзя менять температуру жидкости в трубах, что доставляет потребителю массу неудобств. Главная проблема — чрезмерный расход тепловых ресурсов при временных оттепелях во время отопления.
В системе тепловых узлов на основе элеватора может присутствовать редуктор пониженного давления, который расположен непосредственно перед элеватором. Сам элеватор осуществляет подмешивание остывшей жидкости из обратной трубы к прогретому теплоносителю, достигшему подающего контура.
Принцип действия узла базируется на создании разряжения в месте выхода, что существенно снижает давление воды и запускает процесс смешивания.
‘ >Как работает элеваторный узел отопления / How does the Elevator unit heatingРекомендуемПрименение элеваторного узла системы отопления
2 Устройство системы и требования к монтажу</span></h2>
Устройство теплового узла подразумевает массу составляющих, которые взаимозависимы и функционируют для одной общей цели.
В числе основных элементов системы:
- 1. Запорная арматура.
- 2. Тепловой счетчик.
- 3. Грязевик.
- 4. Датчик расхода теплоносителя.
- 5. Тепловой датчик обратного трубопровода.
- 6. Дополнительное оборудование.
В зависимости от индивидуальных особенностей объекта система может оснащаться дополнительными датчиками и другими узлами. Что касается монтажа, то он должен выполняться с учетом определенных правил и требований:
- 1. Установка схемы должна происходить непосредственно у границ раздела балансовой принадлежности.
- 2. Использовать теплоноситель из общей коммунальной системы для индивидуальных нужд категорически запрещено.
- 3. Для контроля среднечасовых и среднесуточных показателей необходимо учитывать рабочие свойства учетного оборудования.
- 4. Любые датчики и учетные устройства фиксируются на трубопроводе «обратки».
‘ >Узел учёта тепловой энергии. На практике. Устройство многоквартирного дома.РекомендуемСхема подключения коллекторного узла для тёплого пола
3 Модели на базе теплообменника</span></h2>
Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.
Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.
Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:
- 1. Возможность регулирования температуры воды.
- 2. Возможность изменения давления горячего теплоносителя.
К сожалению, многие управляющие компании не следят за температурой теплоносителя, а иногда даже занижают ее на несколько градусов. Среднестатистический потребитель практически не заметит такие изменения, но в масштабах целого дома — это экономия внушительных сумм денежных средств.
‘ >Теплообменники и блочные индивидуальные тепловые пунктыРекомендуемМонтаж узла прохода вентиляции через кровлю
4 Элеваторные узлы</span></h2>
В многоквартирных и многоэтажных помещениях, административных постройках и других объектах с большой площадью задействуются высокоэффективные ТЭЦ или мощные котельные. В частных коттеджах и небольших домах используются простые автономные системы, которые работают по понятному принципу.
Однако даже с такими установками возникают определенные проблемы, из-за которых становится проблематично проводить настройку или изменение рабочих параметров. А в больших котельных или ТЭЦ схемы такого оборудования гораздо сложнее и крупнее. От центральной трубы расходится масса ответвлений к каждому потребителю. При этом в каждом из них присутствует разное давление, а объемы потребляемого тепла существенно отличаются. Протяженность магистрали бывает разной, поэтому систему нужно проектировать правильно, чтобы самая отдаленная точка получала нужный объем тепловой энергии.
Разница давлений теплоносителя нужна для нормального продвижения теплоносителя по контуру, т. е. оно является естественной альтернативой для насосного оборудования. На этапе проектирования системы необходимо соблюдать установленную схему, иначе повысится риск разбалансировки при изменении объемов потребляемого тепла.
Более того, сильная разветвленность оборудования не должна нарушать эффективность теплоснабжения. Для обеспечения стабильной работы ЦОС (централизованной отопительной системы) нужно оборудовать в каждом помещении персональный элеваторный узел или специальный автоматизированный блок управления.
Конструкции по-особому удобны для всех многоквартирных домов. И если кто-то считает, что можно не использовать такой узел, заменяя его естественной подачей воды с чуть меньшей температурой, то это — глубокое заблуждение, т. к. при отсутствии элеваторного узла появится необходимость увеличить диаметр магистралей для подачи менее горячего теплоносителя. При наличии такой детали появится возможность добавлять в подающую жидкость определенное количество теплоносителя из обратного контура, который уже достаточно остыл.
Тем не менее, есть мнение, что применение элеваторного узла — старый метод, ведь на рынке уже имеются более прогрессивные решения, а именно:
- 1. смеситель с 3-ходовым клапаном;
- 2. пластинчатый теплообменник.
‘ >Что такое элеваторный узел в системе центрального отопления
5 Основные неполадки</span></h2>
К сожалению, даже такое незамысловатое устройство, как элеваторный узел, подвергается различным сбоям и неполадкам. Для определения неисправности необходимо проанализировать показания манометров в контрольных точках.
Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.
При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.
Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.
Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.
6 Распределительный пункт</span></h2>
Опытные инженеры и теплотехники рекомендуют задействовать один из трех режимов работы котельной установки. Такие рекомендации создавались с учетом теоретических данных и математических вычислений, а также были подтверждены многолетним практическим опытом. Каждый из выбранного режима гарантирует высокоэффективную передачу тепла с низким уровнем потерь. При этом на показатели КПД не влияет даже большая протяженность магистрали.
Эти режимы отличаются друг от друга разным соотношением температуры на подающем контуре и обратном:
- 1. 150/70 градусов Цельсия.
- 2. 130/70 градусов Цельсия.
- 3. 95/70 градусов Цельсия.
При выборе оптимального соотношения важно учитывать несколько факторов, включая региональные особенности и среднестатистическую величину зимней температуры воздуха. Если речь идет об отоплении частного дома, лучше отказаться от использования двух первых режимов, которые подразумевают прогрев теплоносителя до 150 и 130 градусов Цельсия. При таких температурах появляется вероятность получения опасных ожогов и других последствий от разгерметизации.
Как известно, жидкость в трубопроводной магистрали разогрета до таких температур, которые превышают точку кипения. Однако она никогда не закипает, что обусловлено соответствующим давлением. При необходимости подобрать оптимальный режим для частной постройки, нужно снизить давление и температуру, для чего и используется элеваторный узел. Сам элемент представляет собой специальное теплотехническое оборудование, которое находится в распределительном пункте.
7 Сферы применения и предназначение</span></h2>
Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.
Тепловые узлы предназначаются для таких задач:
- 1. Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
- 2. Мониторинга текущего состояния систем отопления.
- 3. Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
- 4. Проведения денежных расчетов и составления оптимального плана расходов энергии.
Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.
И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев.
‘ >Узел учёта тепловой энергии. Введение. Устройство многоквартирного дома.Фото
Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.
Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.
Принцип работы насосно-смесительного узла простыми словами
Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.
Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:
- Использовать насосно-смесительный узел, который устанавливается на коллектор.
- Использовать полноценные насосно-смесительные группы.
Первый вариант – заведомо проигрышный
- Отсутствие возможности регулирования температуры в автоматическом режиме.
Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.
- Попеременность нагрева
В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.
Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.
Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.
Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.
В данной насосно-смесительной группе Meibes уже есть:
- Насос для радиаторов – прямой контур;
- Насос для теплого пола – смесительный контур;
- Электронный смеситель;
- Насосная балка, которая по совместительству является гидрострелкой.
Преимущества насосно-смесительной группы
- Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
- При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.
Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».
- Отсутствуют перепады температур, даже при изменении погоды на улице.
Как происходит работа насосно-смесительного узла
- Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.
К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.
- В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
- Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.
Если дом большой, то отопительной системы водяной теплый пол для обогрева всего помещения маловато, прибегают к помощи радиаторов. Чтобы по полу было приятно и безопасно ходить, не обжигаясь, нужно поддерживать температуру пола не более 30 градусов. Важную роль в системе терморегуляции выполняет узел смешения для теплогопола.
Следует заметить, что смесительный узел применяется только для водяного теплого пола.
Для электрических и инфракрасных теплых полов насосный узел смешения не предусмотрен.
Содержание
Принцип работы узла смешения
Водяной котел нагревает жидкость до температуры 95 градусов. Вода такой температуры используется только в радиаторах центрального отопления. Для теплых полов она очень горячая.
Под воздействием воды повышенной температуры из напольных покрытий могут выделяться вредные вещества. К тому же поверхность отделочного материала от горячей воды может подняться, покрытие испортится. И человеку на таком полу некомфортно.
Теплоноситель, который поставляется подающей трубой в контур, должен быть не более 55 градусов, чтобы нагреть напольное покрытие до 30 градусов.
Поэтому необходим узел смешения воды, который помогает охладить горячую жидкость.
Теплоноситель из котла подается на прямую к узлу смешения системы отопления «водяной теплый пол». Термостат, определив, что температура воды очень высокая, открывает предохранительный клапан, который подпускает воду из обратки. Обратная труба – это часть узла смешения для теплого пола, по которой бежит вода в контуры. Отдав контуру тепло, она остывает и возвращается в него уже холодной. Смесительный узел не только регулирует температуру воды в трубопроводах, но и способствует циркуляции воды в них. Для того, чтобы вода равномерно прогревалась по всем трубам, циркуляционный насос перегоняет ее по кругу.
Устройство узла смешения «теплый пол»
Главным элементом узла смешения для отопления является клапан, который отвечает за смешивание теплоносителей. Он бывает двухходовый или трехходовый.
Двухходовый клапан состоит из головки термостата, внутри которой помещается датчик жидкости. Этот датчик, при подаче теплоносителя, фиксирует его температуру. Если она превышает норму, то головка поворачивается, тем самым закрывая вход в конту. Обычно охлажденная жидкость из обратки открыта всегда. Горячий же теплоноситель пропускается к трубам только тогда, когда температура теплого пола понижается. Двухходовый клапан вполне справляется с системой небольшого помещения, потому что он пропускает теплоноситель лишь в один контур.
Если же необходимо обогреть квартиру более 200 квадратных метров, то нужно применять трехходовый клапан (у двухходового малая пропускная способность).У такого клапана три соединения, т.е. он обслуживает не один, а несколько контуров. В нем перемешивается горячая и холодная вода. Также он перераспределяет потоки с жидкостью разной температуры. Трехходовой клапан снабжен сервоприводом, который и регулирует его работу.
Главной частью этой части системы является заслонка, которая ставится так, чтобы вода смешивалась в определенном количестве при пересечении потоков холодного и горячего теплоносителя. Ее можно отрегулировать согласно нормам. Можно сдвинуть заслонку в другую сторону, тем самым увеличивая поток горячей воды, если температура на улице понизилась. Располагается она на месте встречи горячих и холодных потоков у котла. В отличие от двухходового клапана подача горячей воды не перекрывается. Количество горячего и холодного теплоносителя зависит от положения заслонки: какую воду она пропускает в большем соотношении, а какую в меньшем. Смешиваясь, потоки образуют теплоноситель определенной температуры.
Значительным недостатком трехходового клапана является возможность пропуска целого потока горячей воды в контур. Тогда давление теплоносителя увеличивается, что может повредить трубы. Горячая вода, поступившая в систему водяной теплый пол может так нагреть покрытие, что можно обжечься и повредить отделочный материал.
В теплый пол смесительный входят и погодозависимые датчики.
Если температура воздуха повысилась, то может увеличиться подача холодной воды.
При уменьшении температуры в морозы поток горячей воды может усилить свою интенсивность.
Важной частью системы является балансировочный клапан вторичного контура. Он смешивает горячую воду подающей трубы и холодную обратной в необходимых для отопления пропорциях. О пропускной способности клапана свидетельствует шкала на нем. Чтобы случайно не изменить положение балансировочного клапана, его закрепляют зажимным ключом. Шестигранным ключом можно изменить настройку клапана.
Балансировочно-запорный клапан соединяет узел смешения для теплого пола со всеми элементами системы.
Перепускной клапан предохраняет циркуляционный насос от повреждения вследствие понижения давления, которое возникает от случайного прекращения потока воды через насос.
Его целью является поддержание давления воды. Когда оно падает, клапан срабатывает. В результате этого горячая вода идет по байпасу(резервный путь в аварийном состоянии) в батареи центрального отопления.
Узел смешения для теплого пола своими руками
Собираем узел смещения согласно схеме.
На входе – запорный шаровый кран, чтобы можно было его отсекать. Ставим кран перед подачей воды и на обратке. Далее идет фильтр грубой очистки.
Смесительный кран не любит мусора, поэтому на всякий случай устанавливаем фильтр (вдруг какие-то частички грязи попадут или нитки обмотки).
После этого присоединяем трехходовый клапан, смесительный клапан ESBE. Его цель – поддерживать заданную температуру для контура.
На боковой стороне трехходового клапана показаны стрелки подающей и обратной трубы. В нем вода смешивается и далее идет в контур. Присоединяем клапан американкой.
Насос приобретаем фирмы WILO.
При монтаже насоса обращаем внимание на то, чтобы крышка была сверху, а ось насоса лежала горизонтально.
Вертикальное монтирование приведет к смазыванию оси водой.
Необходимо поставить два термометра: перед коллектором при подаче воды и после коллектора. Иногда устанавливают три. Перед тем, как поставить, их нужно откалибровать. В чашку с горячей водой поместить термометры, убрав гильзы. Смотрим соответствие их друг другу.
Если какой-то термометр покажет несоответствие, то на задней стороне термометра подкручиваем винт, устанавливая правильную температуру. Термометр поможет узнать температуру на подающем трубопроводе. Еще ставят термометр на обратке. Они помогут сбалансировать работу смесительного узла. Между термометром подающей и термометром обратной трубы не должна быть разница более 5-10 градусов.
Если она в течение недели превышает значение 10, то это значит, что вы неправильно сделали систему теплый пол. Возможно, недостаточно утепление или длинный шаг между трубами. Датчик-зонд, расположенный в термометре, делает его показания более точными.
Далее присоединяем опять запорный шаровый кран. Перекрыв два запорных крана на подаче или на обратке, мы можем отсоединить любой узел, чтобы заменить его или почистить без сливания воды в системе теплый пол. На трехходовый клапан крепим термоголовку, чтобы регулировать потоки воды в нем. На ней видны деления от 20 до 60 градусов. Внутри головки находится жидкость, которая при нагревании расширяется. Срабатывает датчик. Смесительный клапан меняет расположение заслонки, горячего теплоносителя поступает меньше, открывается вода с обратного трубопровода. Потоки горячей и холодной воды смешиваются, образуя струю соответствующей температуры.
Нужны два обратных клапана. Один скрепляет трехходовый клапан с обраткой, другой расположен на ней, рядом с запорным клапаном. Они предотвращают случайное протекание воды в обратном направлении.
Цены узла смешения для теплого пола варьируются от 18 до 35 тысяч рублей. Купить его можно как в Москве, так и в любых городах Российской Федерации. Доставка курьером в день покупки.
Узлы смешения элеваторные
Центральное отопление для многоэтажных домов, школ, магазинов регулируется элеватором. Как известно, из котельной по теплотрассе, иногда даже много километров протекает жидкость, нагретая до 150 градусов.
В подвальном помещении многоквартирных домов, горячий теплоноситель подходит к запорному клапану-задвижке. Чтобы попасть в отопительную систему, нужно его открыть. Вода повышенной температуры не может пройти в батареи центрального отопления, потому что она превышает норму. В элеваторе происходит перемешивание жидкости разных температур: сильно нагретой и остывшей.
Принцип работы элеватора
Из ТЭЦ или котельной горячая вода поступает в подающую трубу подвала дома. На входе находятся шаровые запорные краны или простая задвижка. Если теплоноситель не более 95 градусов, то вода проходит в квартиры по отопительной системе. Если же выше указанной температуры, то подавать такую воду в радиаторы нельзя.
Для смешивания воды из подающей и обратной трубы и существует элеваторный узел смешения. При подаче горячей воды высокого давления в сопло создается зона разрежения. Проходя через сопло, сильная струя горячего теплоносителя поступает в камеру смешения, вовлекая за собой холодную воду через перемычку, связанную с обраткой. Горячий и остывший теплоносители перемешиваются, и в отопительную систему идет уже вода пониженной температуры.
Обвязка элеватора состоит из задвижек на подающей трубе и задвижек на обратке. Одни из них перекрывают подход воды к магистрали, а другие – к многоквартирному дому.
После запорного крана идет грязевик, в котором происходит очистка воды. Термометр, находящийся в обвязке элеватора, следит за необходимой температурой. Манометры показывают давление на подающей трубе и обратке. Запорная арматура, манометры, термометры составляют основу обвязки элеватора.
Они используются для смешивания воды в вентиляционных системах и приточных установках. Теплоносителем может быть вода, солевые растворы или водные растворы этиленгликоля.
Мы рассказали вам, что такое узел смешения для теплого пола, познакомили с его устройством, принципами работы, коснулись устройства элеватора. Теперь вы знаете, как собирать его самостоятельно и сможете использовать полученные знания в обустройстве своего дома.
Все больше пользователей монтируют в своих жилищах теплые полы, и чаще всего они устанавливаются в ванных комнатах и гостиных. Когда тёплый пол не является основным источником обогрева дома, то наряду с этой системой используются и другие способы обогрева жилища, к примеру, обычные батареи отопления. Зачем необходим узел смешения для теплого пола в комбинированных системах обогрева помещения?
В этих случаях существует проблема, каким образом совместить два типа системы отопления, так как теплые полы относятся к низкотемпературным системам обогрева, а радиаторы, наоборот, к высокотемпературным. Для того чтобы согласовать работу этих систем, требуется специальное устройство – смесительная группа для теплого пола, который используется непосредственно для водяных контуров обогрева.
Задачей смесительного узла является настраивание температурного режима теплого пола методом перемешивания теплоносителя из подачи и обратки. Сделать смесительный узел для теплого пола своими руками достаточно просто. Однако, во время изготовления необходимо придерживаться определенного алгоритма действий, для того чтобы в будущем избежать различного рода поломок.
Конструктивные особенности и принцип работы
Вначале необходимо выяснить принцип работы смесительного узла для теплого пола. Его используют лишь для водяного обогревательного пола, так как у него примерно такой же механизм, как и радиаторного теплоносителя. Типовая схема, как правило, строится на следующем основании – котел, прогревающая жидкость контуры батарей отопления и теплого пола.
Теплоноситель прогревается в котле до температуры равной температуре в радиаторе, как правило, ее значение составляет 95оС. Оптимальный температурный режим не должен превышать 31оС. Для этого существует ряд причин, главной из которых является комфортные ощущения для пола, он не должен быть чрезмерно горячим или холодным.
Особое внимание стоит обратить также на:
- какова толщина и разновидность финишного покрытия;
- какая высота стяжки обогревательного пола, в которой находятся трубки.
Исходя из этого, оптимальной температурой теплоносителя в трубах должна колебаться от 35оС до 55оС. Но так как температура теплоносителя находящегося в котле довольно высокая, такую температуру направлять в трубки категорически не рекомендуется.
Для того чтобы ее снизить в начале системы отопления используется коллекторный узел подмеса. Именно здесь смешивается теплоноситель низкой и высокой температуры. А уже охлажденный теплоноситель направляется в трубки находящиеся в полу. При помощи смесителя система обогрева теплого пола работает без каких-либо помех во всем доме.
Стандартная комплектация смесительных узлов включает в себя:
- термостатический и настроечный вентиль;
- термостатическую головку;
- насос;
- устройство температурного режима.
Существуют также конструкции теплых полов способных функционировать без смесительного узла. Но в этом случае они оборудуются специальным водонагревательным устройством, которое доводит теплоноситель до оптимального температурного режима.
Разновидности смесителей для обогревательного пола
Есть всего 2 вида смесителей — с 2-х и 3-х ходовыми клапанами. Их задачей является перемешивание холодной и горячей воды для обогревательного пола, что создает ее беспрерывный круговорот.
Двухходовый клапан оборудуется термической головкой с датчиком. Датчик контролирует температуру в режиме реального времени и в случае необходимости останавливает подачу теплоносителя от котла. Подача осуществляется только тогда, когда вода остынет во время подмешивания обратки в подачу. Двухходовые клапана предназначаются для помещений чья общая площадь не превышает 200 м2.
У трехходового клапана более высокая пропускная способность, чем у двухходового. Он не сможет пропустить воду в общую систему в помещениях небольших размеров, в том случае когда полностью открыт. Как результат это может вызвать резкие скачки температуры и следствем этого может стать разрыв трубок.
Исходя из данных приведенных выше можно сделать заключение что 3-ходовый клапан наиболее оптимально справляется со своими функциями в больших и просторных помещениях, где смонтированы системы с большим количеством контуров и используются контролеры окружающих условий.
На прилавках современных магазинов можно будет встретить модели отличающиеся по потребительскому типу:
- для присоединения к персональному типовому коллектору;
- как групповой персональный узел для установки системы с высокой мощностью.
Последний вариант может быть использован для того чтобы подсоединить несколько маломощных систем либо большой мощностью с 2 – 12 выходами.
Существуют также уличные датчики температуры. Эти приборы рекомендуются для того чтобы автоматизировать регулировку теплоносителя исходя из погодных условий. К примеру при падении температуры на улице то датчик дает сигнал об увеличении температуры теплоносителя. Как только на улице становится теплее датчик предает команду системе об понижении температурных показателей теплоносителя.
Прибор сконструирован таким образом что его устройство предполагает поворот на 90о . А специальный контролер делит их на 20 участков и мониторит погоду на улице. В том случае когда температура воды не соответствует погодным условиям, вентиль поворачивается на необходимое число делений. Это естественно можно сделать и самостоятельно, погодный датчик температуры намного удобнее.
Схемы подключения смешивающего узла
Подсоединение к котлу обогревательного пола осуществляется по определенной схеме, параметры которой зависят от системы отопления:
- 1-трубной;
- 2-трубной.
При однотрубной обогревательной системе необходимо чтобы байпас постоянно находился в открытом положении, двухтрубной же этого не нужно. Проект бывает как довольно простой , так и с использованием ряда дополнительных элементов.
Но в любом случае необходимо установить термостаты для коллекторной группы, устройства для контроля расхода воды и клапаны. Перемешивание непосредственно может быть совершено на всех отводах коллекторной группы либо до них.
Как собрать смесительный узел своими руками?
Цена смесительного узла довольно высокая, поэтому большинство предпочитает сделать его самостоятельно. Более того достаточно сложно найти регулятор с нужным количеством выходов. В этом случае рекомендуется, купить еще и гребенки, которые можно смонтировать самому.
Для самостоятельной сборки узла смешения для теплого пола своими руками необходимо:
- 2х или 3х ходовый клапан;
- специальные гайки;
- воздухоотводчик ручного типа;
- клапан обратки;
- зажимы;
- кран шарового типа;
- циркуляционный насос;
- тройники;
- устройства для определения температуры.
Разберем на примере насосно смесительного узла для теплого пола Valtec. На первом этапе собирается коллектор. Для этого существует 2 способа:
- спаять полипропиленовые тройники;
- скрутить тройники.
В обеих случаях диаметр элементов должен быть ¾ дюйма. Спаянные коллекторы обойдутся дороже, так как каждое ответвление гребенки должно быть оснащено МРН, цена которого достаточно высокая.
Наиболее подходящим материалом являются именно тройники высокого качества. Главным нюансом является их грамотная подборка. Для гребенки идеально подойдут изделия с 2 внешними и 1 внутренним концом. Их скручивание друг с другом должно осуществляться только с помощью пакли.
На втором этапе происходит изготовление гидрострелки. Ее изготовление можно осуществить даже без использования трехходового крана. Вполне подойдет и обычный регулировочный кран, используемый для радиаторов отопления. Кроме этого понадобятся 2 тройника, таких же, как для гребенок и 2 соединительных ниппеля с внутренней и наружной резьбой, их длина должна составлять 0,5 м. Сборка узла Валтек должна осуществляться на пакле. Для этого с двух сторон крана вкручиваются ниппели, далее к ним подсоединяются с каждой стороны по тройнику.
Третий этап включает в себя сооружение насоса. Самостоятельно собрать насосно смесительный узел для системы теплого пола невозможно, и поэтому его покупают. Установка насоса происходит снизу гидрострелки при помощи разъемных соединений, которые входят в комплект. Также его можно смонтировать вместо гидрострелки. Он сможет легко ее заменить ни чуть не хуже работая чем она.
Завершающий этап включает в себя соединение гидрострелки с гребенками. Наиболее удачным решением будет сделать разъемные соединения. Таким образом если насос будет выступать в роли отдельного элемента, потребуется приобретение патрубка. Его длина должна соответствовать характеристикам насоса. Он устанавливается на подаче , а коллектор прикручивается к патрубку. Поэтому использование гидронасоса вместо гидрострелки более экономично.
После этого гребенки оборудуются кранами Маевского, регулировочными клапанами либо автоматическими устройствами для воздушного сброса. Далее смеситель устанавливают в отведенную зону особого шкафа и подключаются к обогревательной системе.
Для самостоятельного присоединения термосмесительного узла для теплого пола необходимы отсекающие краны. Таким же образом подключают и узлы обогревательного пола. У первого конца гребенка внизу, у второго – сверху. Для того чтобы не запутаться, необходимо придерживаться определенного алгоритма – подача и обратка одного сегмента должны подключатся последовательно. Кроме этого, к насосу подключается электроснабжение.
Как настроить узел смешивания?
После завершения установки смесителя необходимо проверить его работоспособность. Обычно регулировка отнимает намного больше сил и времени чем монтаж смесителя. Но правильные расчеты помогут сделать это с минимальными потерями.
- Сначала необходимо снять сервопривод. Это необходимо для того чтобы он ни оказывал влияния на узел во время процесса настройки. Перепускной клапан устанавливается на крайнюю позицию. Сработавший случайно в момент настройки клапан приведет к неверному результату. Исходя из этого ,следует что механизму необходимо задать такое положение, во время которого он будет находиться в полном бездействии.
- После этого приходит очередь уравновешивания контуров пола. Сначала необходимо закрыть радиаторный контур, то есть это должен быть балансировочный запорный вентиль первой линии. С клапана снимается крышка и при помощи шестигранного ключа его поворачивают до упора по часовой стрелке.
- Линии контура балансируются при помощи особых клапанов. В том случае если в смесителе всего одна линия уравновешивание не требуется. В случае необходимости она проводится при помощи следующих действий. Регуляторы открываются на максимум. Клапан запирается до достижения наилучшего размера в контуре, где уклонение от расхода составляет максимум.
- Таким образом регулируются линии согрева в общем. В случае, когда расходные данные сбиваются во время балансировки линий, они заново настраиваются. Когда расход невозможно откорректировать при открытых вентилях, необходимо увеличить рабочую быстроту насоса.
- После этого насосный смесительный узел необходимо увязать с прочими отопительными элементами системы. Для этого открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Его нужно открыть до показателя, который соответствует оптимальному расходу теплоносителя. Расход контролируется при помощи особых расходомеров. Таким образом можно настраивать через возвратный ход в системе пола.
- После этого необходимо заняться перепускным клапаном. Вначале выставляется вентильное давление. Данная характеристика не должна превышать более 10% от наибольшего насосного давления. Данный максимум должен соответствовать основным особенностям разновидности насоса. Данный клапан активизируется тогда, когда агрегат нагнетает давления во время минимального расхода теплоносителя.
Очень важно правильно настроить смесительный узел, чтобы работа системы обогрева была максимально эффективной.
Преимущества теплого пола со смесителем
Система типа обогревательный пол оборудованная смесительным узлом обладает целым рядом преимуществ в отличии от остальных систем отопления:
- Комфорт. Он достигается при помощи поступления тепловой энергии путем излучения, а не конвекции. Кроме этого поверхность пола и само помещение равномерно нагреваются. В комнатах нет мостиков холода или чрезмерно горячих батарей. Это позволяет создать комфортные условия и здоровую атмосферу. Благодаря этому уменьшается количество пыли. Поверхность постоянно сухая. Что предотвращает размножение на ней плесени клещей и прочих вредоносных организмов.
- Экономия. Исходя из того где расположены трубки и каким образом работает система, можно существенно сэкономить средства на обогреве жилища. Доказано что в жилых помещениях со стандартной высотой экономия электроэнергии составляет 30%. Благодаря этим данным можно сократить затраты энергоресурсов до 50%.
- Безопасность. Данная характеристика имеет особое значение где находятся люди. При работе обогревательного пола исключается вероятность получения ожогов и прочего ущерба для здоровья, которые можно получить при эксплуатации конвекторов или радиаторов.
- Гигиена. Система обогревательных полов сама предполагает необходимую дезинфекцию финишного покрытия. Чистка пола может осуществляться с помощью моющих средств и воды. Данный вид системы обогрева идеально подойдёт для помещений с особыми запросами к гигиене. К примеру, водяной пол с узлом перемешивания является оптимальным решением для больниц и детских садов.
- Удобство. Для данного вида отопительной системы не требуется монтаж дополнительных приборов в обогреваемом помещении. Все необходимое оборудование монтируется обычно в кладовках. Поэтому планировку можно делать такой как вам заблагорассудится, при этом нет необходимости задумываться о выделении места под агрегат.
Это главные достоинства насосно смесительного узла для теплого пола.
Особенности монтажа смешивающего узла
Монтаж узла перемешивания теплого пола осуществляется непосредственно рядом с калорифером. В момент, когда все элементы гидравлической системы подключены эластичными трубками, узел подмеса нужно жестко закрепить к стене. Кроме этого, перед тем как приступить к монтажу требуется распределить места для осуществления свободного доступа к элементам смесителя. Регулировочный клапан должен располагаться в зоне входа теплоносителя в калорифер.
Во время подбора труб необходимо убедится что материал, из которого они сделаны, способен выдерживать температуру заходящего теплоносителя. Для этого предпочтительно приобрести полимерные трубы. Также стоит помнить о том, что трубу, изготовленную из оцинковки, не рекомендуется использовать для гликолево–водного раствора. Запорные части в идеале должны быть изготовлены из бронзы и латуни, трубки — из черной стали, насос из чугуна. Производители стальных частей всей системы грунтуют и окрашивают внешнюю сторону.
Во время выбора места для монтажа и подключения узла, нужно учитывая появление воздушных пузырей, вероятность появление которых возникает от устройства отвода котлового контура. Также необходимо позаботится том, чтобы предотвратить попадание воды и конденсата на части находящиеся под напряжением.
Исходя из информации приведенной выше, целесообразней подбирать смесительный узел индивидуально, для того чтобы обеспечить максимальный комфорт от эксплуатации обогревательной системы пола. Достаточно просто самому подобрать подходящую систему, но предварительно необходимо изучить все виды схем подключения. Но в том случае, если абсолютно нет ни каких знаний об данных узлах и назначениях деталей, для того чтобы не рисковать, лучше всего будет приобретение готовой конструкции.
Используемые источники:
- https://otopleniehouse.ru/smesitelnyj-uzel-dlya-otopleniya/
- https://oventilyacii.ru/otoplenie/teplovoj-uzel-printsip-dejstviya-i-shema-teplovogo-uzla.html
- https://tehinstal.ru/oborudovanie/zachem-nuzhen-nasosno-smesitelnyj-uzel.html
- https://polsdelat.ru/teplyj-pol/jelektricheskij/uzel-smesheniya-dlya-teplogo-pola.html
- https://santehnikportal.ru/otoplenie/uzel-smesheniya-dlya-teplogo-pola.html
