Ванная комната, туалет, где скапливаются неприятные запахи, конденсат, больше всего нуждаются в обустройстве вытяжной системы. Качественная вытяжка обеспечивает нормальный микроклимат в помещениях, соответствующий санитарно-гигиеническим требованиям. Для организации вытяжной системы нужно изучить правила установки вентилятора.
Для чего нужна вытяжка?Вентиляционная система в ванной комнате — тонко организованная структура, влияющая на микроклимат помещения. Появившаяся плесень в санузле говорит о неисправности вентиляционной системы или недостаточности имеющейся, ошибках при самостоятельной установке или просчётах при проектировании. Поднимающийся от горячей воды пар создаёт конденсат, который скапливается на стенах и со временем превращается в грибок. Косметический ремонт временно избавит от пятен, поэтому проблему решают в корне. Требуется сделать эффективную вентиляционную систему и обеспечить воздухообмен, так как организация здорового микроклимата для человека во время приема ванн и других процедур без этого невозможна.
Санитарные требования и нормы
Согласно СНИПу и другим нормативным документам, для создания принудительного воздухообмена в помещениях с повышенной влажностью обеспечивают поступление свежего воздуха, придерживаясь следующих показателей:
- 6–8 м3/час на 1 кубометр площади для ванной комнаты;
- 8–10 м3/час — для совмещённого санузла.
Отток отработанного воздуха из ванной комнаты и санузла составляет более 30 кубов в час. Для обустройства санузлов в квартирах и частных домах используют малошумные бытовые вентиляторы с уровнем шума не более 30 Дб.
Расчёт производительности оборудования
Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час. ВниманиеВанная с туалетом относятся к помещениям с повышенными показателями влажности, допустимое максимальное показание кратности аэрации приравнено к 10. Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь. Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла. Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты: Объём комнаты: 2,5х9=16,8 м3.</li>Показатель кратности воздухообмена для ванной комнаты.</li>Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч.</li></ol> По расчётам, для ванной площадью 9 кв. м потребуется вентилятор мощностью 100…135 м³/ч. Для вентсистем с эффектом обратной тяги, чтобы преодолеть сопротивление отвода, расчётную производительность вентилятора увеличивают на 30% Заранее предусматривают отверстия для поступления воздуха, для чего оставляют двухсантиметровый просвет между дверью и полом, устанавливают решетчатые конструкции в нижней части дверей, ведущих в ванную, или просверливают отверстия.
Как правильно сделать принудительную систему своими руками?
Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:
- Сравнивают диаметр вытяжного прибора с размером проёма в стене.
- Узкий вход в вентиляционное отверстие расширяют перфоратором.
- В широкий вход вставляется труба из пластика или гофра.
- Промежуток между трубой и стеной заделывают монтажной пеной.
Место для установки
Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры. Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.
Диагностика состояния вентиляционного канала
Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.
Как подключить: выбор схемы
Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения. Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.
Как установить вентилятор?
Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:
- снимают наружную крышку;
- места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
- вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
- корпус плотно прижимают для схватывания клея;
- для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
- крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
- завершающий этап — укладка провода, подсоединение вентилятора к электросети.
Составляющие и материалы системы в квартирах и частных домах
Вентиляционная система совмещённых или раздельных санузлов в небольших квартирах — это вентилятор, вставленный в отверстие в стене. В крупногабаритных квартирах — воздуховоды, изготовленные из пластика, металла, вмонтированные за подвесным потолком. В частных домах состоит из следующих элементов:
- Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.
- Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
- Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
- Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
- Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).
Правила эксплуатации
Для продления срока эксплуатации оборудования регулярно проводят профилактические мероприятия.
- Вентиляционную систему осматривают на наличие мусора, с лопастей вентилятора убирают пыль, грязь. Это обеспечит полноценный воздухообмен, а прибор будет работать на максимальную мощность.
- Периодически проверяют тягу в ванной, туалете, противомоскитную сеточку промывают тёплой водой с моющим средством.
ВажноНесвоевременное обслуживание и чистка вытяжной системы приводят к выходу из строя всей системы.
Советы по монтажу
- Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
- Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
- Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха.
- Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление. Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
- После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.
К вопросу установки вытяжного вентилятора подходят ответственно. При выборе прибора учитывают производителя, качество оборудования, производительность и размеры. Установив вытяжку в санузле, можно предупредить появление конденсата, неприятного запаха, а помещение — обеспечить чистым сухим воздухом. Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.
Полезное видео
Ниже вы можете ознакомиться с подробной инструкцией по подключению и установки принудительной вентиляции в санузле. </h2>
Здоровье и самочувствие жильцов частного дома во многом зависит от качественных характеристик воздуха, которым они дышат. В многоквартирных домах вентиляцию жилых помещений проектирует и монтирует компания-застройщик. В своем доме об этом надо побеспокоиться хозяину самостоятельно. Система вентиляции, смонтированная в ванной комнате частного дома, бывает естественной и принудительной. Какую из них выбрать, думать вам.
Естественная вентиляция подходит для домов, построенных из “дышащих” материалов. Принудительная вентиляция обязательна для домов, возведенных с использованием современных герметичных материалов. Выбирается принудительная вытяжка для ванной комнаты в частном доме с учетом квадратуры помещения санузла и количества жильцов.
Схема обустройства естественной вентиляции
Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.
Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.
При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.
Как попадает воздух в санузел?
В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.
Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами
Куда уходит пар и запахи из ванной?
Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.
Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.
При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.
Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка
Устройство вентиляции для двух помещений
В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.
При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.
Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.
Монтаж вентиляционного канала
Собрать и установить в частном доме вентиляционный канал, отводящий отработанный воздух прямиком на улицу, можно из готовых утепленных элементов. Такие вентиляционные системы выпускаются известными производителями и собираются как конструктор. Стоимость их высока.
Выбор подходящих материалов
Решить проблему более дешевым способом помогают канализационные трубы оранжевого цвета, которые используют для проведения наружной части сети автономной канализации. Стенки этих труб не трескаются на морозе.
Диаметр трубы выбираете от площади помещения: 100 или 150 мм. Длина всей трубы рассчитывается исходя из того, что вентканал должен располагаться выше кровли на полметра. Чем выше труба, тем сильнее тяга.
Выпиливание вентиляционных отверстий
На верхний конец трубы ставите заглушку, чтобы осадки не попадали внутрь вентиляционного трубы-канала. Для отвода воздуха в верхней части пластиковой трубы делаете по кругу продолговатые прорези, ширина которых составляет 20 мм, а расстояние между соседними отверстиями равняется 30 мм. Длина выпиливаемых прямоугольных окошек должна достигать 250 мм.
Утепление стенок вентиляционной трубы
Для того чтобы в устанавливаемом вентканале не образовывался конденсат из-за разницы температур на чердаке и на улице, надо его стенки хорошенько утеплить. Подойдет базальтовая вата или изолон.
- Всю трубу обворачиваем фольгированным утеплителем блестящей стороной к стенкам.
- Шов соединительный проклеиваем фольгированным скотчем.
- Затем еще раз обворачиваем утеплителем так, чтобы шов приходился на другую сторону трубы.
- И опять проклеиваем скотчем.
- После этого самодельная вентиляционная труба-шахта обматывается по кругу вся полностью скотчем.
Устройство вентиляционного отверстия
В потолке ванной комнаты в частном доме проделывается отверстие, равное диаметру утепленной трубы. Труба-вытяжка верхним концом вставляется в проем, проделанный в кровле, и заводится нижним концом в вентиляционное окно, вырезанное в потолочном перекрытии.
Самодельный вентканал должен быть закреплен в строго вертикальном положении хомутами к стропилам крыши или к иным конструкциям, имеющимся на чердаке дома. В ванной комнате отверстие в потолке декорируется решеткой, подобранной по размеру и цвету. Для крепления используют саморезы или жидкие гвозди.
Установка клапана приточной вентиляции
Естественная система вентиляции в частном доме работает с наибольшей эффективностью только в том случае, если продуман способ обеспечения постоянного притока с улицы свежего воздуха. Данная задача отлично решается установкой клапана в стене частного дома. Уличный воздух попадает в дом даже при плотно закрытых пластиковых окнах, проходит по всем помещениям и выводится через вытяжное отверстие в ванной комнате, закрытое декоративной решеткой.
Таким образом, осуществляется постоянный воздухообмен, необходимый для устранения неприятных запахов из санузла, насыщения замкнутого пространства кислородом, отведения тяжелого увлажненного воздуха за пределы дома на улицу.
Устройство конструкции приточного клапана позволяет понять, как происходит подача свежего воздуха с улицы в дом и в каком объеме
Для монтажа клапана приточной вентиляции в бревенчатом доме понадобятся:
- обычная дрель;
- коронка диаметром 133 мм с центровочным сверлом;
- стамеска;
- молоток;
- пакля или монтажная пена;
- ножовка по металлу;
- отвертка;
- саморезы;
- шуруповерт.
В жилой комнате частного дома-коттеджа в верхней части бревенчатой стены с помощью дрели и насадки-коронки с центровочным сверлом просверливают отверстие, диаметром 133 мм. Работы ведут в несколько приемов, скалывая высверленную часть дерева с помощью стамески и молотка. Отверстию в наружной стене придают небольшой уклон в сторону улицы с целью отведения конденсата.
В комплект клапана приточной вентиляции входит метровая металлопластиковая труба, внутренние стенки которой утеплены базальтовым теплоизоляционным материалом. Утеплитель не позволяет стене промерзнуть в зоне высверленного отверстия. От данной трубы отрезается кусок, длина которого соответствует толщине бревна.
Труба заводится в отверстие в стене. Небольшие зазоры утепляются паклей, которой забивают щели на всю толщину стены. Можно паклю заменить монтажной пеной. Далее с уличной стороны на трубу надевается решетка, оснащенная сеткой от насекомых. Декоративная решетка идет в комплекте с клапаном.
Монтаж приточного клапана в деревянном доме возможно сделать своими силами без привлечения специалистов-вентиляционщиков
В последнюю очередь устанавливается сам клапан. Чтобы произвести его монтаж, надо снять оголовник и освободить доступ к крепежным проушинам. Клапан состоит из двух лепестков, открывающихся под несколькими углами наклона. На корпусе имеется стрелка, направление которой учитывается при установке клапана в пластиковую трубу.
Дополнительно клапан к стене крепим саморезами. После чего ставим оголовник, защелкивая его на закрепленной детали. Возвращаем на место колесо, регулирующее степень открытия лепестков клапана.
Принудительная вентиляция помещения ванной комнаты
Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.
При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.
Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.
Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт
Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.
Выбор бытового вентилятора с обратным клапаном
Перед покупкой вентилятора необходимо открутить декоративную панель и замерить размеры отверстия, если оно было предусмотрено при строительстве частного дома. С полученными данными отправляются в магазин, чтобы там выбрать и купить подходящий по габаритам прибор с обратным клапаном. При выборе во внимание берут меньший из замеров для того, чтобы круглый корпус вошел в окно.
Среди моделей, подходящих по размерам, уже выбирают вентилятор по ряду других критериев:
- дизайн;
- мощность электродвигателя;
- класс электропотребления;
- наличие обратного клапана;
- бесшумность;
- подвижность шторок и др.
Разнообразные модели вытяжных вентиляторов для ванной комнаты позволяют покупателю подобрать прибор, идеально соответствующий интерьеру санузла
Варианты подключения вытяжного вентилятора
Существует несколько способов подключения вытяжки к электросети. Прибор может включаться по датчикам (движения или влажности), а также одновременно со светом. Прекращение работы вентилятора также может задаваться несколькими способами – по таймеру через заданное время или выключателем, располагать который надо обязательно внутри ванной комнаты. Обратный клапан автоматический и его работа не зависит от электричества.
Подключение вытяжки к световому контуру обеспечивает начало ее функционирования в момент включения света. При этом у вентилятора должен быть свой обособленный выключатель, с помощью которого можно будет разъединить в случае необходимости освещение и вентиляцию санузла. Выключатель может быть смонтирован на стене или находится на корпусе вентилятора.
Одна из возможных схем подключения вентилятора в ванной комнате с отдельным выключателем для прибора
В последнем случае отключение прибора производится дерганием за веревочку или цепочку. Выбирайте модель с длинным шнурком, чтобы вытяжку могли спокойно отключать члены семьи, не обладающие высоким ростом. В принципе, из короткого шнурка всегда можно сделать длинный путем его наращивания.
Отключение по таймеру имеет свои плюсы и минусы. Можно не беспокоиться о том, что вы забудете выключить электроприбор. Если же надо уменьшить время работы вытяжки или, наоборот, увеличить, по сравнению с заданной величиной, то появляются неудобства. Поэтому выбирайте модель с выключателем, чтобы вентилятор работал тогда, когда вам надо.
Монтаж вентилятора в санузле своими руками
Перед монтажом следует внимательно прочитать инструкцию по установке осевого вентилятора. Достать из коробки прибор и все комплектующие, идущие вместе с ним. Это, как правило, крепежные элементы в виде четырех дюбель-гвоздей. Чтобы не сверлить кафельную плитку, можно заменить дюбельное крепление на клеевое соединение. Однако снять приклеенный вентилятор для чистки и ремонта будет весьма затруднительно.
Величина минимального расстояния, на котором производят крепление вытяжного вентилятора к стене посредством саморезов, закручивающихся обычной отверткой
Поэтому рассмотрим подробнее, как сделать принудительную вытяжку из ванны в доме с помощью миниатюрного настенного вентилятора, закрепленного саморезами.
- снимаем декоративную решетку с прибора, открутив винтик или просто отщелкнув ее (у различных моделей по-разному);
- вставляем цилиндрическую часть корпуса вентилятора в вытяжное отверстие;
- маркером отмечаем места сверления кафеля под дюбеля или саморезы, в зависимости от материала стены;
- убираем в сторону прибор и приступаем к сверлению кафельной плитки;
- просверлить кафель можно дрелью, используя специальное перьевое сверло, или перфоратором, что немного сложнее;
- в полученные отверстия заводят пластмассовые дюбеля;
- в специальный проем, предусмотренный производителем, заводят провода для подключения мотора к электросети;
- если место расположения данного проема вас не устраивает, то просверливаем новое отверстие в панели корпуса;
- устанавливают бытовой вентилятор, совмещая проушины в корпусе с просверленными отверстиями;
- закручивают саморезы по диагонали, чтобы не перекосило пластиковый корпус прибора;
- снимаем рабочее колесо вентилятора, освобождая доступ к контактам внутри прибора;
- в клемную колодку заводим зачищенные концы проводов и зажимаем их болтиками;
- клемную колодку ставим на место, укладывая провода в специальный желобок;
- проверяем работоспособность установленного вентилятора, включив свет при параллельном подключении или нажав собственный выключатель прибора;
- после проверки защелкиваем декоративную решетку на корпусе вентилятора.
Принудительная вытяжка смонтирована и готова бороться с влажным и загрязненным воздухом в ванной комнате.
Подсоединение проводов проводится с помощью различных клемников. Не допускается в целях безопасности скручивать провода, изолируя их изолентой
Заметим! Провода надо заранее пускать под плиткой во время облицовки стен на случай установки принудительной вентиляции. Если этого не было сделано, то проводку ведут по плитке в пластиковых коробах, которые приклеивают к кафелю полимерным клеем.
В этом видеоролике показан монтаж потолочного вытяжного вентилятора в ванной комнате, которая по проекту расположена на нижнем этаже частного двухэтажного дома.
Способы объединение двух типов вентиляции
При включенной вытяжке объем поступающего и отводящегося воздуха увеличивается. Во время отключения прибора процесс вентиляции жилого помещения практически отсутствует. Происходит это из-за того, что корпус вентилятора полностью перекрывает просвет вентиляционного окна. Лопасти пропеллера мешают естественному оттоку воздуха из санузла. Проблема решается двумя способами.
В большое вентиляционное окно-отверстие вставляем сдвоенную решетку, в которой имеется круглое окно под вентилятор и несколько дополнительных шторок-прорезей для естественного оттока воздуха.
В продаже имеются вентиляторы с разным диаметром корпуса, поэтому можно подобрать прибор меньшего размера, чем вентиляционное отверстие. При выключенном вентиляторе воздух будет уходить сквозь простую решетку, находящуюся под прибором.
Если вентиляционное окно небольшого размера, то для обеспечения естественного оттока воздуха ставят вентилятор на ножках в 1,5-2 см. Ножки не дают решетке прибора плотно прилегать к стене. В образующееся пространство затягивается воздух под действием силы тяги, образуемой в шахте, и уходит через отверстия, не закрытые круглым корпусом вентилятора.
Ножки изготавливают своими руками из обычного пенопласта. Саморезы хорошо проходят через данный материал. Пенопластовые ножки служат также амортизатором, снижающим степень вибрации работающей вытяжки.
Пример интегрирования двух видов вентиляции – принудительной и естественной – в ванной комнате частного дома
Узнав подробно о том, как сделать вытяжку ванной в частном доме, вы можете сами решить – под силу вам эта задача или нет. Возможно, лучшим решением будет обратиться к компании, оказывающей услуги в вашем регионе по монтажу всех известных видов вентиляции.
Ванная комната относится к помещениям, которые особо нуждаются в качественной вентиляции. Все потому, что в ней обычно окон нет, а вот влажность становится повышенной при каждом использовании. Сегодня мы поговорим о том, какой бывает вытяжка для ванной, как ее правильно подобрать и многом другом.
Виды вентиляции
Начнем с самых основ и разберемся в том, какой же бывает вентиляция. Она бывает двух видов – принудительной и естественной. Начнем с последней, ведь у многих именно такая вентиляция. Если посмотреть на фото вытяжки для ванной, то можно заметить, что они бывают разных размеров и форм. Все потому, что воздушный канал, в который они устанавливаются, может отличаться от дома к дому. Старые советские дома, да и современные дома ниже среднего класса, оборудуются естественной системой вентиляции, которая работает на разнице температур воздуха внутри помещения и снаружи дома. Плюс такой вентиляции, что она способна работать без электричества, но минусов у такого варианта намного больше.
В первую очередь если на улице температура сильно повышается – движение воздуха, которое работает на ее разнице, сильно ухудшается. Кроме того, без регулярной чистки такая вентиляция со временем сильно теряет в своей продуктивности.
Именно поэтому жители домов с естественной вентиляцией используют вентилятор для вытяжки в ванной, да и других комнатах тоже, при необходимости.
Обусловлено это повышенной влажностью, в случае ванной, от которой нужно избавляться, а естественная вентиляция не всегда это делает эффективно. Принудительная вентиляция является лучшим вариантом на сегодня. Для нее также нужны каналы движения воздуха, но при желании такую вентиляцию можно сделать и самостоятельно. Поскольку она уже не работает на разнице температур, то можно не беспокоиться за погодные условия и жару на улице. Все что вам нужно, это правильно подобрать вентиляторы во все помещения, которые будут подключены к вентиляции. Из минусов можно выделить необходимость отдельного подключения каждого из вентиляторов к системе электрического питания, без которого они не способны работать. С другой стороны, на улице 21 век, а потому ситуация, в которой приходится днями обходиться без электричества, более походит на экстремальную, нежели на обыденную, а потому потребность системы в электричестве абсолютно нормальное явление.
Проверка системы вентиляции
Независимо о того, живете вы в частном доме или квартире, перед установкой вытяжки надо продиагностировать вентиляционную систему, особенно если она естественная.
Однако если вы строили свое жилище не очень давно, то скорее всего вы не устанавливали естественное кондиционирование. В таком случае вытяжка в частном доме является обязательной.
В любом случае нужно проверить систему вентиляции на работоспособность, хотя бы базовую. Для этого вам понадобится обычная свеча или спички. При поднесении огня к вентиляции обратите внимание на то, движется ли он. В случае исправности и правильной вентиляции помещения огонь должен наклониться в сторону к вентиляционному отверстию. Если этого не произошло – нужно определить источник проблемы. Чаще всего все очень банально – вентиляция забилась и нуждается в профилактике. Есть и другая причина, которая нередко встречается – некачественные пластиковые окна.
Видите ли, у деревянных окон есть одна важная роль и особенность – способность не препятствовать движению воздуха в помещении. Однако бывает, что при смене деревянных окон на пластиковые движение воздуха нарушается. Происходит это потому, что в новом окне нету вентиляционных отверстий, что крайне нежелательно.
- Вытяжка 60 см — рекомендации как правильно выбрать вытяжку и характеристики современных моделей
- Черная вытяжка — советы по выбору и применению в дизайне интерьера. Как установить вытяжку правильно (95 фото)
- Рекуператор для дома — советы по выбору, эффективное использование рекуператора и принцип работы устройства (75 фото)
Выбор вентилятора
Если с вентиляционной системой все в порядке – можно приступать к выбору вентилятора. Прежде, чем думать о том, как сделать вытяжку в ванной обратите внимание на само отверстие – размер и его форму. Все потому, что в зависимости от этих данных вы и будете подбирать вентилятор, который помещается в канал. В магазине вы заметите, что выбор достаточно большой, но что выбрать? Бесшумная вытяжка для ванной комнаты всегда будет стоить дороже самых обычных вариантов, ничего удивительного в этом нет. Здесь решать только вам, ведь для некоторых отсутствие лишнего шума играет очень важную роль при такой покупке.
Обычно в магазине продают и сам вентилятор, и решетку, которая закрывает его снаружи. При этом важно делать свой выбор основываясь на качестве вентилятора, ведь декоративную решетку можно потом докупить отдельно, если комплектная вам не подходит.
Вытяжку в итоге нужно будет подключить к сети, для работоспособности. Есть одна небольшая хитрость – вытяжку можно подключить к выключателю света в ванной, чтобы она включалась если кто-то пользуется комнатой, но это не идеальный вариант.
Ничего сложного в этом нет, а результат будет заметным практически сразу, независимо от того установили вы вытяжку с обратным клапаном в ванную или же самый обычный вентилятор.
Фото вытяжки для ванной
Есть в частном доме несколько помещений, где обязательно устанавливается вытяжка. Это кухня, ванная, туалет, кладовка и котельная. Рассмотрим в этой статье, какие требования предъявляются в частном доме вентиляции в ванной и туалете, и определимся с видами схем отвода воздуха из этих комнат.
Варианты вентиляции для ванны и туалета частного дома
В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.
Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.
Естественная
Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.
На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.
Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.
Принудительная
Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.
Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.
Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.
И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.
Особенности системы
Каких-то серьезных особенностей вентиляционной системы в ванной и туалете нет. Как уже было сказано, это прямой стояк от комнат через крышу на улицу. Чаще они объединяются в один стояк, а в помещения вводится горизонтальный канал с выводом на стену. В него и устанавливается вентилятор.
Если вентиляция санузла в частном доме соединяется с кухонным вытяжным каналом, то лучше использовать вытяжную технологию. Это когда вентилятор устанавливается не на каждый канал внутри каждого помещения, а один на весь стояк, к которому подключаются все магистрали.
Что нужно рассчитать и проектировать
Сделать вентиляцию в ванной и туалете – это не просто установить стояки с выходом на улицу. Это точный расчет системы воздуховодов, в основном это касается их диаметра. К примеру, труба круглого сечения диаметром 150 мм обеспечивает естественный отвод воздуха в размере 30 м³/час. То есть, отдельно для ванной или для туалета ее монтаж будет достаточным. Для объединенного санузла этой производительности не хватит.
То есть, любая величина элементов системы вентиляции должна соответствовать нормативам воздухообмена. На этом показателе зацикливаются все расчеты и проекты.

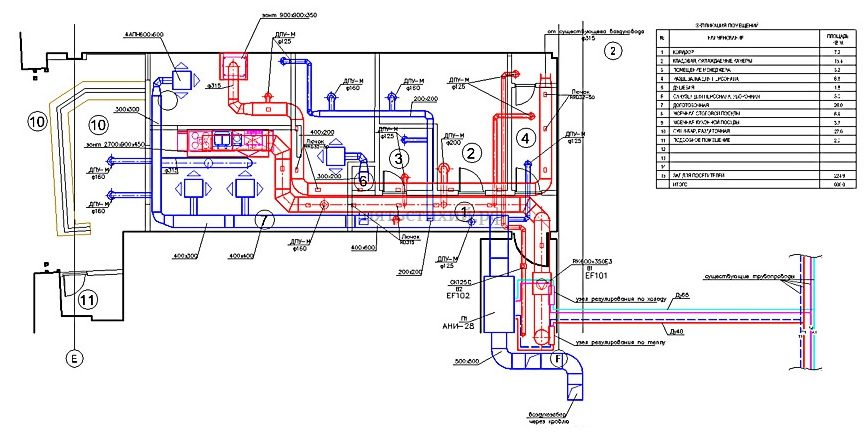

Что касается проектирования, то тут сложности лишь в том, что не всегда система вентиляции туалета и ванной – это вертикальные стояки. Нередко приходится устанавливать общую систему со сложной схемой разводки, куда врезаются отводы от двух помещений. Обычно так поступают, если в доме устанавливается приточно-вытяжная вентиляция.
Как сделать вентиляцию в санузле своими руками
Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.
Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.
С помощью вытяжного вентилятора
Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.
Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции. Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.
Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.
С помощью приточного клапана
Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.
Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.
Сложные системы вентиляции
Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.
Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.
Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.
Используемые источники:
- https://okcomfort.com/elektrika/ventilyacia/kak-sdelat-v-tualete-i-vannoj.html
- https://vannapedia.ru/rmnt/ventil/vytyazhka-dlya-vannoj-komnaty-v-chastnom-dome.html
- https://chastnyjdom.ru/vytyazhka-dlya-vannoj/
- https://aeroclima.ru/ventilyaciya/v-vannoj-i-tualete/
