Установка водонагревателя своими руками

Для обладателей загородной недвижимости организация автономной системы нагрева воды является практически необходимостью. Ведь согласитесь, о каком комфорте может идти речь, если в доме нет горячей воды? Электрические приборы для подогрева воды исключительно популярны при организации автономного водоснабжения частного дома.

Такие устройства можно использовать так же в квартирах, чтобы не было проблем с горячей водой. Стоят они немало, поэтому установка накопительного водонагревателя своими руками позволит существенно сократить расходы.

В этом материале речь пойдет о правилах установки этих приборов. Мы расскажем, как они работают и что нужно знать перед началом монтажа. Также в статье вы найдете схемы, позволяющие правильно выполнить установку накопительного водонагревателя. Для наглядности статья содержит видеоролики с советами по монтажу нагревателей.

Как это работает?

Электрические водонагреватели накопительного типа устроены достаточно просто. Обычно такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент – мощный ТЭН. Поскольку прибор предназначен для хранения горячей воды, его в обязательном порядке утепляют.

Внутри встроены две трубы: по одной из них производится забор холодной воды из водопроводной системы, по второй на контур ГВС подается подогретый до определенной температуры поток. Для регулирования работы прибора используется блок автоматического управления.

Галерея изображенийОсновная особенность накопительного водонагревателя заключается в том, что он готовит к употреблению и содержит в себе запас горячей водыВодонагреватели накопительной разновидности обрабатывают объем воды, заданный объемом бака, и поддерживают ее температуруПитающиеся от электрической сети накопительные водонагреватели греют воду до 55 — 85° и держат нагрев на достигнутом уровне. Эти действия нуждаются в небольшом количестве электроэнергииЭлектрический бойлер даже емкостью в 150 л потребляет не более 1,5 кВт электроэнергииВодонагреватели накопительного принципа действия выпускают в вертикальном, горизонтальном, напольном и настенном исполненииКроме электрических моделей производятся бойлеры, подключаемые к газовым, твердотопливным и жидкотопливным котламОбе разновидности представляют собой два установленных друг в дружку бака. В электрических агрегатах между баками проложен утеплитель, в подключенных к котлам бойлерах через это пространство проходит нагретый котлом теплоносительПо мере расхода воды из внутреннего бака системы производится ее пополнение из сети холодного водоснабжения и постепенный нагрев до заданных параметров температурыХарактерные отличия накопительного оборудованияСпецифика работы накопительных нагревателейЭнергопотребление электрических нагревающих моделейСредние потребности электрического бойлераВарианты исполнения накопительных агрегатовПодключение водонагревателя к котлуПринцип сохранения полученного при нагреве теплаСхема работы накопительных агрегатов

Этот комплекс устройств контролирует забор воды, температуру ее нагрева воды, включает и отключает ТЭН по мере необходимости. Также блок управления снабжен модулем автоматического отключения электропитания на случай, если внутри емкости отсутствует вода.

Недопустимо включать нагреватель, если ТЭН не покрыт водой, такая ситуация приведет к скорой поломке прибора.

А о том, как выбрать накопительный водонагреватель и не прогадать с выбором, можно прочесть в этой статье.

Эта схема наглядно демонстрирует принцип работы накопительного водонагревателя, а также общий порядок его подключения к системе водопровода в квартире

Порядок установки таких нагревателей

Простая конструкция обеспечивает исключительную надежность накопительных водонагревателей. Установить такой прибор не слишком сложно, но необходимо учесть ряд важных нюансов.

Сначала нужно выбрать место, где будет установлен нагреватель. После этого выполняют его установку, а также подключение к водопроводной системе и к электропитанию.

Для бытовых нужд чаще всего используют относительно небольшие настенные модели. Их подвешивают на специальных кронштейнах. Для модели вертикального типа используют два кронштейна, а для горизонтального прибора понадобится четыре таких элемента.

Порядок закрепления кронштейнов на стене прост, для этого обычно используют подходящие саморезы и шуруповерт.

На этой схеме наглядно отражены рекомендации и нормы для подвешивания накопительного водонагревателя на стену. Ненадежный или неправильный крепеж может вызвать обрушение устройства

Между кронштейнами, на которых устанавливают вертикальные модели водонагревателей, должно быть расстояние 180 мм. Для монтажа горизонтальных моделей используют кронштейны с петлями.

При этом необходимо выдержать расстояние между защитной крышкой и поверхностями других объектов не менее 300 мм для устройств объемом до 80 л, и не менее 500 мм – для нагревателей с емкостью 100-200 л.

Не следует устанавливать вертикальную модель в горизонтальном положении или наоборот, класть на бок вертикальный нагреватель. Это грубое нарушение условий эксплуатации и техники безопасности прибора, которое может привести не только к поломке оборудования, но и к опасной аварии.

С помощью уровня следует проверить правильность положения отдельных кронштейнов относительно друг друга. Что касается места установки водонагревателя, то его рекомендуется выбрать как можно ближе к точкам разбора горячей воды.

Это позволит быстрее доставлять горячую воду к потребителю, т.е. сократить потери тепла во время транспортировки.

Для бытовых нужд чаще всего используют настенные модели накопительных водонагревателей. Все модели таких устройств обладают лаконичным и привлекательным дизайном

Неопытные мастера порой совершают ошибку – прикрепляют кронштейны к перегородкам из гипсокартона. Несущая способность таких конструкций слишком мала, чтобы выдержать вес устройства.

Даже если установленный подобным образом водонагреватель не рухнет сразу, это может произойти после того, как он будет заполнен водой.

Отдельный случай – это установка накопительного водонагревателя на гипсовой стене, за которой находится несущая стена. В этом случае следует использовать специальные крепежные элементы достаточной длины, чтобы они прошли через фальш-стену и погрузились в толщу несущей конструкции, которая и примет на себя основную нагрузку.

Разумеется, место, в котором установлен накопительный нагреватель, должно быть доступным для обслуживания, корректировки настроек, ремонта и т.п. Дизайн таких приборов обычно достаточно привлекательный, поэтому в области сочетания с прочими предметами интерьера проблем возникнуть не должно.

Конечно, перед началом работ по установке следует изучить инструкцию производителя, чтобы учесть имеющиеся в этом документе рекомендации.

Если накопительный водонагреватель устанавливают в квартире многоэтажного дома, при его поломке возникает опасность затопления помещений, которые расположены этажом ниже. Поэтому рекомендуется перед установкой прибора позаботиться о гидроизоляции предназначенного для него помещения.

Галерея изображенийУ электрических накопительных водонагревателей нет ограничений в сфере применения. Их устанавливают в квартирах многоэтажек и в частных домахИзготовление накопительного оборудование производится с учетом предстоящих эксплуатационных условий. Электрическая составляющая всех моделей защищена от воздействия влагиКПД электрического накопителя напрямую зависит от мощности ТЭНа. Даже небольшой по полезному литражу прибор с мощным нагревателем способен быстро обрабатывать воду и поставлять большой объем водыВодонагреватели накопительного типа с небольшим баком в многоэтажках используют преимущественно как дополнительное оборудование в период сезонного отключения поставок ГВССфера применения накопительных водонагревателейЗащита оборудования от попадания водыОриентиры выбора электрического накопителяИспользование малогабаритных накопителей

Альтернативным вариантом защиты от таких неприятностей может стать специальный поддон, снабженный сточным отверстием и подключенный к канализационной системе.

Если в доме имеется автоматизированная система защиты от протечек, имеет смысл установить один из датчиков непосредственно под водонагревателем. Полностью от затопления эта мера не спасет, но поможет минимизировать ущерб.

Поскольку рекомендуется ставить накопительный водонагреватель как можно ближе к точкам забора горячей воды, следует убедиться, что устройство в достаточной степени защищено от воздействия влаги.

Если нагреватель будет расположен рядом с мойкой, умывальником или ванной, попадание брызг на поверхность корпуса практически неизбежно. Возможен и более серьезный контакт с водой, что представляет опасность для любого электроприбора.

Перед тем, как установить в квартире накопительный водонагреватель, следует обратить внимание на маркировку устройства. Способность прибора переносить внешнее воздействие отражена специальным индексом IPXX, где XX – цифры.

Значения первого показателя индекса защиты IP:

• 0 – нет защиты;
• 1 – защита от попадания крупных предметов (размеры более 50 мм);
• 2 – защита от предметов среднего размера (размеры более 12,5 мм);
• 3 – защита от небольших предметов (размеры более 2,5 мм);
• 4 – защита от малых предметов (размеры более 1 мм);
• 5 – защита от пыли;
• 6 – абсолютная герметичность.

Первая цифра индекса отражает устойчивость электроприбора к контакту с посторонними предметами. Вторая из них указывает на степень защищенности прибора от воздействия влаги.

Значения первого показателя индекса защиты IP:

• 0 – защита отсутствует;
• 1 – есть защита от вертикально направленных капель;
• 2 – защита от капель, падающих под углом не более 15 градусов от вертикали;
• 3 – защита от дождевых капель и брызг под углом не более 60 градусов от вертикали;
• 4 – защита от брызг в любом направлении;
• 5 – защита от струй воды;
• 6 – защита от сильных струй и морских волн;
• 7 – допускается кратковременное погружение устройства на глубину не более одного метра;
• 8 – прибор можно погружать на метровую глубину на срок до получаса.

Эта информация позволит оценить условия функционирования водонагревателя с точки зрения безопасности. Пригодятся эти сведения и для установки других электроприборов.

Большинство накопительных водонагревателей не нуждаются в чрезмерно высокой степени защиты, например, для работы под водой. Чаще всего, такие приборы маркируют как IP25. Этот уровень вполне можно обеспечить в домашних условиях.

Подключение к водопроводной системе

Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.

Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.

На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)

На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.

К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.

Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму

После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.

Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.

На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя. При установке устройства важно точно соблюдать последовательность их соединения

Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют пластиковые трубы, поскольку паять их относительно не сложно.

Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.

Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком

Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.

Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.

Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.

Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.

А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.

На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.

Водонагреватель и автономное водоснабжение

В частных домовладениях обычно применяется не централизованное, а автономное водоснабжение. В такой ситуации применение накопительного водонагревателя вполне оправданно и возможно. Но схема подключения должна быть немного изменена. Источником воды в таком случае обычно служит бак, установленный на чердаке или верхнем этаже.

На этой схеме отражены особенности подключения к автономной водопроводной системе накопительного водонагревателя, если расстояние по вертикали между нагревательным прибором и резервуаром с водой составляет менее двух метров

Нужно измерить вертикальное расстояние между этим баком и водонагревателем. Если оно менее двух метров, то на выходе из бака устанавливают тройник, чтобы отвести часть холодной воды к нагревательному устройству таким образом, чтобы труба находилась выше уровня, на котором установлен нагреватель. Тройник с обратным клапаном и отводом для слива устанавливают на входе трубопровода холодной воды в устройство.

Если же расстояние от бака с водой до нагревателя по вертикали превышает два метра, то отвод выполняют ниже, чем уровень установки нагревателя. При этом на вводе холодной воды в устройство устанавливают тройник с отводом избыточной воды в канализацию, а чуть ниже присоединяют обратный клапан.

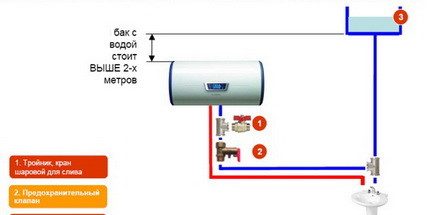

Эта схема демонстрирует вариант подключения накопительного водонагревателя в доме с автономной системой водоснабжения, если вертикальное расстояние между баком и нагревателем более двух метров

Перед установкой водонагревателя следует измерить давление воды в автономной системе дома. Если оно превышает уровень в шесть бар, необходимо дополнить схему установки специальным понижающим редуктором. Чрезмерно сильный напор воды, поступающей в нагреватель, может привести к поломке оборудования.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Выводы и полезное видео по теме

Описание порядка установки накопительного водонагревателя приведено здесь:

В этом видеоматериале содержится ряд полезных советов по монтажу водонагревателей накопительного типа:

Накопительные водонагреватели популярны и надежны, они обеспечивают дом горячей водой в необходимом количестве. Их установку выполнить не так уж сложно, но нужно четко соблюдать рекомендации производителя и технику безопасности.

Если у вас есть необходимый опыт или знания по установке накопительных водонагревателей, пожалуйста, поделитесь им с нашими читателями. Оставляйте свои комментарии внизу статьи. Там же можно задать вопросы по теме статьи.

Установка водонагревателя накопительного своими руками — задача вполне посильная даже для неспециалиста.

Придется немного потрудиться, но зато удастся сэкономить некоторую денежную сумму.

Нужно только иметь понятие об особенностях монтажа подобного оборудования, для чего следует ознакомиться с данной статьей.

Необходимые инструменты

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

Для установки бойлера потребуются:

• дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
• отвертка;
• болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
• пара газовых ключей либо разводных гаечных;
• строительный уровень;
• плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

• для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
• для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
• для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

Порядок установки

Процесс монтажа бойлера включает в себя следующие этапы:

• навешивание на стену;
• подключение к водопроводу;
• подключение электропитания.

Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене. При этом важно правильно подобрать диаметр и длину крепежных элементов:

Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены

Объем водонагревателя, л	Нагрузка на вырывание, кг	Материал основания (стены)	Рекомендуемый диаметр болта, М	Рекомендуемая длина болта, мм
30-50	15-25	Шлакоблок, кирпич	8-10	80-100
Бетон	6-8	60-80
80-100	25-35	Шлакоблок, кирпич	10-12	100-120
Бетон	8-10	80-100
150-200	45-60	Шлакоблок, кирпич	12-14	120-150
Бетон	10-12	80-120

Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.

Схема подключения водонагревателя

На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.

При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.

Расположенные на одной высоте анкерные болты должны лежать на строго горизонтальной прямой, поэтому разметку для них следует наносить с применением строительного уровня.

Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

</ul></ul>

1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

Далее:

1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

Водонагреватель и автономное водоснабжение

Автономное водоснабжение зачастую бывает гравитационным, то есть источником воды служит установленный на чердаке бак, в который вода закачивается при помощи насоса.

Значение имеет перепад высоты между выходным штуцером этого бака и водонагревателем:

1. Если менее 2 м: сразу к выходному штуцеру бака прикручивается тройник, отводы которого соединяются трубами со смесителем и входным патрубком водонагревателя.
2. Более 2 м: тройник для раздачи воды на бойлер и смеситель устанавливают ниже уровня бойлера, прокладывая к нему (тройнику) от бака трубу.

Первая схема отличается от второй и наличием предохранительного клапана, который устанавливается на выходной (горячей) трубе водонагревателя.

Подключение электричества

Мощность ТЭНа бытового бойлера достаточно велика — она составляет 3,5 кВт или более. Поэтому перед подключением нужно оценить возможности домашней электропроводки. В новых домах проводка обычно рассчитана на подобные нагрузки.

В старых домах для подключения бойлера прокладывают от распредщита отдельный провод.

И в том, и в другом случае необходимо обеспечить подключение к заземляющему контуру. Кроме того, необходимо установить УЗО с уставкой тока утечки 10 мА.

</ol>Поделиться:

Как установить накопительный водонагреватель

1. Приготовьте инструменты и материалы

• Водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• уровень;
• молоток;
• гаечный ключ и плоскогубцы;
• отвёртка;
• рулетка;
• карандаш;
• анкерные болты или крюки;
• ФУМ-лента;
• предохранительный клапан;
• 2 гибких шланга;
• 3 тройника диаметром ½ дюйма;
• 3 крана Ду15;
• кабель ПВС 3 × 2,5;
• дифавтомат 16 А.

2. Выберите место установки

Накопительный водонагреватель лучше размещать поближе к стоякам холодной и горячей воды, чтобы сократить длину подводящих труб и обеспечить хороший напор. Бойлеры небольшого объёма можно крепить на любые стены, для моделей ёмкостью свыше 80 л подходят только несущие перегородки из кирпича и бетона: сами по себе водонагреватели весят немного, но вместе с водой нагрузка получается значительной.

С учётом этого в квартире не так уж много подходящих мест. Как правило, выбор сводится к четырём вариантам:

• над унитазом в туалете — рядом со стояками, не занимает место в ванной, можно спрятать за фальшстену в коробе с коммуникациями;
• над ванной — для совмещённых и небольших санузлов, почти не мешает при длине ванны от 160 см;
• под мойкой на кухне — только для небольших моделей на 10–15 л;
• под потолком в прихожей или коридоре — в основном используется с горизонтальными бойлерами и для экономии места, но требует дополнительной прокладки труб.

3. Закрепите водонагреватель

Монтаж осуществляется с помощью крюков, которые крепятся к стене, на них надевается накопитель. Либо специальной планки, она монтируется к поверхности анкерными болтами, а бойлер фиксируется уже на неё.

Измерив габариты бака, прикиньте расположение на стене таким образом, чтобы от углов и краёв ниш остались зазоры 2–3 см, а защитную крышку можно было снять для ремонта и обслуживания. От потолка необходимо сделать зазор не менее 5–7 см, чтобы навесить бак на крюки или планку.

Используя шаблон, разметьте и просверлите отверстия под крюки или анкерные болты. Если есть облицовка плиткой, сначала пройдите её специальным сверлом для керамики. Затем сверлите основную часть стены перфоратором или ударной дрелью с буром по бетону.

Установите в отверстия дюбели и заверните крюки. Либо вставьте анкерные болты через отверстия монтажной планки в стену и закрутите их ключом.

Навесьте бойлер на крепёжные элементы. С помощью уровня проверьте, нет ли отклонений по горизонтали и вертикали. В противном случае появится риск образования воздушных пробок и выхода из строя ТЭНа.

Важно! Водонагреватели с вертикальным расположением ни в коем случае нельзя монтировать горизонтально для экономии места.

4. Подключитесь к водопроводу

Гидравлическая обвязка осуществляется по следующей схеме. Сами же соединения можно выполнить как с помощью гибкой подводки, так и металлопластиковыми или полипропиленовыми трубами. Первый вариант проще, поэтому рассмотрим его.

Наверните на патрубок холодной воды бойлера, обозначенный синим цветом, тройник диаметром ½ дюйма. К нижнему отводу подключите предохранительный клапан (стрелкой в сторону водонагревателя), а к боковому — шаровой кран. Он пригодится, когда нужно будет слить воду. Все резьбовые соединения уплотните ФУМ-лентой.

На входной кран стояка холодной воды установите тройник и подключите к нему шаровой кран, предварительно подмотав на резьбу ФУМ-ленту. Соедините новый кран с предохранительным клапаном на бойлере с помощью гибкой подводки. Поставьте резиновые прокладки под накидные гайки и затяните их ключом.

Накрутите на патрубок горячей воды бойлера шаровой кран, а на входной кран стояка горячей воды — тройник. Уплотните всю резьбу ФУМ-лентой и соедините новый кран с тройником при помощи гибкой подводки с установленными под гайки прокладками. Затяните соединение сначала от руки, а затем ключом.

Если нет возможности установить тройники на стояках горячей и холодной воды, то подключите бойлер к ближайшему смесителю. В этом случае тройники устанавливаются на штуцеры горячей и холодной воды умывальника, а затем к тройникам подсоединяются гибкие подводки смесителя и водонагревателя.

На носик предохранительного клапана наденьте шланг и выведите в канализацию. Через него иногда будет капать вода при нагреве и расширении — это нормально. Если бойлер находится над ванной, трубочку можно не выводить: капли просто попадут в слив.

5. Подключитесь к электросети

Если у водонагревателя уже есть готовый кабель с вилкой, достаточно лишь вставить её в розетку с заземлением. Удлинители и тройники при этом использовать нельзя, поскольку нагрузка на сеть довольно высока: все дополнительные контакты будут сильно нагреваться, что может привести к пожару.

В остальных случаях кабель придётся подключить самостоятельно. Если он не идёт в комплекте — используйте трёхжильный провод сечением 1,5, а лучше 2,5 мм². Желательно подключаться напрямую от электрощита.

Перед началом работ обесточьте подачу электричества, отключив рубильник в подъезде. Проложите кабель 3 × 2,5 мм² от квартирного щитка и подключите к бойлеру через дифференциальный автоматический выключатель на 16 А. Затем подсоедините провода к клеммнику на водонагревателе: фазный — к выводу L, нулевой — к N, а заземление — к контакту PE или на корпус.

6. Сделайте пробный запуск

Перед включением бойлера нужно обязательно заполнить бак водой. Для этого перекройте кран на стояке ГВС, а затем откройте вентили на входе и выходе водонагревателя. Включите горячую воду на ближайшем смесителе и подождите несколько минут, пока из крана не пойдёт ровная струя без перебоев и воздуха.

Закройте смеситель. Внимательно осмотрите все соединения на бойлере и убедитесь в отсутствии протечек. Включите водонагреватель в розетку или через дифавтомат и запустите нагрев с помощью кнопки или регулятора температуры.

Как установить проточный безнапорный водонагреватель

1. Приготовьте инструменты и материалы

• Водонагреватель;
• гаечные ключи;
• перфоратор или ударная дрель;
• сверло по бетону или дереву;
• дюбели или шурупы.

2. Выберите место установки

Безнапорные проточники, как правило, способны обеспечить лишь одну точку водоразбора, поэтому вопрос выбора места не стоит. Прибор устанавливается вместо смесителя на умывальнике в ванной или на кухне, а также рядом с краном в душе.

3. Закрепите водонагреватель

Прибор в форм-факторе крана смонтировать проще всего. Для этого перекройте воду на смесителе и снимите с него гибкие подводки. Открутите крепёжный кронштейн крана и извлеките из раковины.

Соберите водонагреватель согласно инструкции: присоедините излив, закрутите входной штуцер и вставьте в отверстие в раковине. Наверните гайку крепления и затяните её, чтобы зафиксировать проточник.

Настенные модели придётся крепить на дюбели или шурупы в зависимости от типа стены. Используя шаблон или измерив расстояние между кронштейнами, сделайте разметку и просверлите отверстия. Закрепите водонагреватель дюбелями или шурупами.

4. Подключитесь к водопроводу

Здесь тоже всё просто. Подключение сводится к присоединению гибкой подводки, которую вы сняли со смесителя, на штуцер водонагревателя. Установите резиновую прокладку под накидную гайку и заверните её сначала от руки, а затем с небольшим усилием при помощи ключа.

Настенный проточник можно запитать от той же гибкой подводки смесителя или от душа. Для этого открутите со шланга лейку и подсоедините освободившийся конец ко входу водонагревателя.

Важный момент! После водонагревателя не должно быть никакой запорной арматуры. Вода перекрывается исключительно самим проточником или краном, к которому он подключён. В противном случае из-за отсутствия протока ТЭН может перегреться и выйти из строя.

5. Подключитесь к электросети

Компактные безнапорные модели обычно имеют готовый провод с вилкой, поэтому подключение сводится к тому, что нужно вставить вилку в розетку с заземлением. Поскольку водонагреватель относится к мощным приборам, подключать его через тройники и удлинители запрещается. Из-за большого тока контакты в них могут перегреться, расплавиться и вызвать пожар.

6. Сделайте пробный запуск

Перекройте кран на стояке горячей воды. Откройте смеситель и пустите воду через прибор. Подождите несколько секунд, пока не пойдёт ровная струя. Переведите прибор в режим нагрева, повернув рычажок или нажав кнопку. Проверьте, что вода нагревается.

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

• Водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• сверло по керамике;
• уровень;
• молоток;
• гаечные ключи;
• отвёртка;
• рулетка;
• карандаш;
• дюбели или шурупы;
• ФУМ-лента;
• 2 гибких шланга;
• 2 тройника диаметром ½ дюйма;
• 2 крана Ду15;
• кабель ПВС 3 × 4;
• дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

5. Подключитесь к электросети

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

Горячая вода – одно из важных слагаемых комфортного быта современного человека. За ее бесперебойную подачу в городах отвечают коммунальщики, но как быть тем, кто не подключен к централизованной сети?

Выход один – приобрести и установить водонагреватель. Такие приборы отличаются разнообразием, но как показывает практика, электрические накопительные модели пользуются особым спросом у покупателей.

Монтаж оборудования достаточно прост и не вызовет особых затруднений у домашнего мастера. И все же давайте подробно разберем, как установить накопительный электрический водонагреватель.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды. Важно только правильно определить объем прибора

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент.

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

• Настенные, емкость которых не превышает 200 л.
• Напольные, объемом от 200 до 1000 л.
• Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки. Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить.

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л. Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Установка водонагревателя

После того, как место для оборудования выбрано, можно приступать к его монтажу.

Закрепление прибора

Проще всего установить напольный водонагреватель. Чаще всего это массивное устройство, которое ставится прямо на пол или на небольшую подставку.

Главное условие – чтобы основание было достаточно прочным и ровным, поскольку оборудование должно стоять без перекосов. С креплением на стену все обстоит несколько иначе.

Вертикальные нагреватели объемом до 100 л обычно навешиваются на две опоры. Для устройств большего объема и горизонтальных моделей предусмотрено четыре точки крепления.

Схема крепления у водонагревателей различается. В качестве крепежей можно использовать анкеры по бетону, дюбели с шурупами или L-образные шурупы для дерева.

Настенные накопительные водонагреватели обычно комплектуются специальной крепежной планкой, при помощи которой аппарат надежно закрепляется на стене

Важно правильно выбрать крепления, чтобы они подходили к материалу стены. В комплекте с устройством может идти специальная крепежная планка.

Выполняем следующие операции:

• Размечаем стену. Если прибор закрепляется на планку, прикладываем ее к стене, выверяем горизонталь и отмечаем места под крепежи.
• Готовим отверстия. Ударной дрелью или перфоратором выполняем отверстия и вставляем в них крепежи.
• Навешиваем прибор и надежно закрепляем его.

Если модель водонагревателя не предусматривает наличия крепежной планки, корпус снабжается кронштейнами с проушинами.

В этом случае нужно особенно тщательно провести разметку крепежей, поскольку в случае ошибки проушины попросту не попадут на крюки.

Устанавливать нагреватель следует в точном соответствии с его конструкцией, так, чтобы все горизонтальные и вертикальные патрубки были расположены именно так, как рекомендует производитель.

Кроме того, крюки на стене должны быть установлены так, чтобы самопроизвольное перемещение прибора по стене было полностью исключено.

Общая схема установки накопительного электрического водонагревателя

Подключение к водопроводу

Производитель наносит на бак нагревателя маркировку, обозначающую места подключения горячей и холодной воды. Они обозначаются красным и синим цветом.

При соединении прибора с трубопроводами следует установить на обе магистрали запорные краны и обратно-предохранительный клапан на трубу с холодной водой.

Краны необходимы для отключения оборудования в случае его периодического использования или для обслуживания и ремонта при постоянной эксплуатации.

Обратно-предохранительный клапан ставится на входе в водонагреватель. Он предназначен для защиты прибора от перегрева или избыточного давления. Кроме того, при прекращении подачи холодной воды он будет препятствовать ее вытеканию из бойлера.

Для продления срока службы прибора рекомендуется также установить фильтр. На практике все это происходит следующим образом:

1. Подключаем прибор к трубопроводу с холодной водой. Для этого нам нужно накрутить тройник на входной патрубок бачка. Не забываем про уплотнительную ленту-фум или паклю с силиконом.
2. На боковой патрубок тройника устанавливаем кран, который будет работать в качестве аварийного слива. Специалисты рекомендуют обязательно смонтировать эту деталь, поскольку штатное сливное отверстие нагревателя чаще всего очень мало и процедура слива может затянуться на несколько часов.
3. На нижнюю часть тройника ставим обратно-предохранительный клапан.
4. В нижней части конструкции монтируем запорный или отсекающий кран.
5. Устанавливаем резьбовой переходник и с его помощью соединяем холодный трубопровод с бойлером.
6. Подключаем горячую воду. Сначала устанавливаем запорный кран.
7. Подключаем бак к трубопроводу посредством резьбового переходника.

Безнапорные водонагреватели накопительного типа рекомендуется подключать по такой схеме

Приведенная общая схема предназначена для подключения напорных моделей. Если же производится монтаж безнапорного прибора, действуем немного иначе.

В этом случае подключать устройство будем к вспомогательной емкости, которая используется в качестве накопителя. Она должна быть установлена на высоте не меньше 2 м от верхней точки нагревателя.

При этом если давление в водопроводе будет превышать 6 бар, придется перед водонагревателем на входе установить редуктор, который будет снижать избыточное давление.

Профессионалы рекомендуют: чтобы сократить теплопотери в трубах с горячей водой, желательно устанавливать бойлер максимально близко к точкам водоразбора. Если это невозможно, стоит установить на трубы теплоизоляцию.

Подключение к электросети

Накопительный водонагреватель – достаточно мощный электроприбор, для работы которого следует оборудовать отдельную брызгозащищенную качественную розетку. Она должна располагаться в максимально защищенном от влаги месте и иметь клемму заземления.

Подводящую линию следует оснастить УЗО (устройством защитного отключения) и автоматическим выключателем, который защитит сеть от токов перегрузок в нагревателе и возможных коротких замыканий.

Номинал устройства – 16 А. Установка УЗО необходима для защиты пользователя от возможного поражения электротоком от водонагревателя.

Так в реальности выглядит правильное подключение накопительного водонагревателя к водопроводным трубам

Устройство может устанавливаться в щитке или же иметь вид переходника. При этом номинал токов утечки не может быть больше 30 мА при минимальной нагрузке 16 А.

При желании можно провести к бойлеру отдельный кабель, он будет идти непосредственно от счетчика. Перед началом работ нужно трезво оценить свои силы. Работа с электропроводкой предполагает наличие определенных знаний и навыков.

Ошибки при монтаже грозят поражением током и выходом приборов из строя. Если опыта работы с электричеством нет, лучше обратиться за помощью к специалистам.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ. Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя.

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/ustanovka-nakopitelnogo-vodonagrevatelya-svoimi-rukami.html
• https://delaemvannuu.ru/texnika/santexnika/ustanovka-vodonagrevatelya-nakopitelnogo-svoimi-rukami.html
• https://lifehacker.ru/ustanovka-vodonagrevatelya/
• https://vannapedia.ru/santex/boiler/kak-ustanovit-nakopitelnyj-elektricheskij-vodonagrevatel.html
