Установка циркуляционного насоса в систему отопления открытого типа: схема, фото

Определение открытой отопительной системы

Общеизвестно, что между котельной установкой и приборами отопления по трубам циркулирует жидкий теплоноситель, работающий в качестве посредника для передачи тепловой энергии. В отличие от печей, нагревающих воздух вокруг себя напрямую, водяная система способна переносить теплоту на большие расстояния. Это и привело к ее повсеместному внедрению. Простейшая схема открытой системы отопления для одноэтажного дома представлена на рисунке:

Вода, протекающая по трубопроводам, расширяется вследствие нагревания. Образующийся излишек вытесняется в специальную емкость – расширительный бак. Особенность открытой схемы, отличающая ее от других систем – установленный в самой высокой точке бак открытого типа. Простыми словами, емкость, куда вытесняется излишек горячего теплоносителя, напрямую сообщается с атмосферой.

Функционирует схема следующим образом. При повышении температуры объем воды в сети возрастает, соответственно, поднимается ее уровень в расширительном баке. При этом часть воздуха из емкости просто вытесняется в атмосферу через патрубок. Когда в силу разных причин температура падает, снижается и уровень теплоносителя в резервуаре, а воздух извне занимает его место, свободно входя через открытый патрубок.

Примечание. Нельзя путать рассматриваемую схему с таким понятием, как открытая система теплоснабжения. Понятие касается централизованных сетей, из которых теплоноситель безвозвратно отбирается на нужды горячего водоснабжения. При индивидуальном отоплении частных домов и других зданий подобные схемы не применяются.

Виды открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

• с помощью естественной циркуляции;
• искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.

Разновидности схем

Нагретую котлом воду можно доставить к батареям и вернуть в котел разными способами. По способам подачи открытая система отопления с насосом бывает:

• однотрубной;
• двухтрубной.

В однотрубной системе подача теплоносителя организована посредством одной магистрали большого диаметра, проходящей мимо всех радиаторов. Приборы присоединяются к ней обоими патрубками, забирая воду из трубы и отдавая ее туда же. Раздающая магистраль может проходить горизонтально в пределах 1 этажа («ленинградка»), как показано на схеме:

Система может представлять собой вертикальные стояки, пронизывающие несколько перекрытий, а батареи к ним подсоединяются поэтажно. Типовая однотрубная схема отопления с принудительной циркуляцией с вертикальными стояками для двухэтажного дома изображена на рисунке:

Наряду с кажущейся простотой устройства подобных схем однотрубные системы имеют существенный недостаток: в каждый последующий прибор приходит все более холодная вода. Это накладывает ограничение на количество батарей, для эффективного прогрева их число не должно превышать 5. Другое дело – двухтрубная система, где теплоноситель приходит к радиаторам по одной магистрали, а уходит – по другой. В этом случае протяженность ветвей и количество батарей на каждой из них может быть значительно больше.

Кроме того, движение теплоносителя можно организовать в одном направлении, чтобы он проходил одинаковое расстояние через все радиаторы. Такая попутная система с циркуляционным насосом изображена на рисунке:

Двухтрубная система дает возможность доставлять ко всем, даже самым отдаленным батареям, воду с одинаковой температурой. Схема немного сложнее в монтаже, но проще в разработке и надежнее в эксплуатации.

Плюсы и минусы

Открытая отопительная система до сих пор не потеряла своей актуальности, а в последнее время даже переживает второе рождение, и этому есть свои причины. Многие домовладельцы озабочены энергонезависимостью своих коммуникаций, а схема с открытым баком позволяет этого достичь. Есть у нее и другие достоинства:

• производить заполнение открытой системы теплоснабжения и спуск воздуха проще, нежели в закрытой. Не нужно следить за максимальным давлением, а при наполнении воздух очень быстро покидает трубопроводы через открытый расширительный бак. Остается только развоздушить радиаторы;
• проще осуществлять подпитку: опять же, контроль за давлением не требуется, а воду можно доливать в емкость хоть ведром;
• работа системы не зависит от наличия протечек:  здесь рабочее давление весьма незначительно, поэтому пока в тепловой сети есть вода, она будет функционировать исправно.

Как водится, не обошлось и без недостатков, из-за которых подобные системы стали постепенно вытесняться схемами закрытого типа с мембранным расширительным баком. По причине прямого контакта теплоносителя с атмосферным воздухом в емкости происходит сразу 2 процесса: естественное испарение горячей воды и насыщение ее кислородом. Отсюда проистекают следующие требования:

• надо следить за уровнем воды в резервуаре и вовремя его пополнять;
• нельзя заполнять отопительную сеть антифризом, что при испарении выделяет вредные вещества.

Насыщение кислородом теплоносителя приводит к уменьшению срока службы стальных деталей котла. По перечисленным причинам открытая система давно не применяется в многоквартирном доме, хотя в 60—70-е годы советской эпохи такая практика имела место в жилых зданиях малой этажности. Также нежелательна ее эксплуатация с высокотемпературными источниками тепла, когда теплоноситель близок к температуре кипения. Дело в том, что при повышенном давлении в закрытой сети этот порог повышается, а испаряться воде некуда. В открытой системе количество воды станет быстро уменьшаться, освобождая весь объем расширительного бака для воздуха.

Заключение

Открытые водяные системы – настоящая находка для тех людей, кто хочет полной независимости от внешних источников энергии. Правда, за это приходится расплачиваться увеличенными диаметрами трубопроводов и обеспечением необходимых уклонов. В результате скрыть эти магистрали весьма непросто и они портят своим видом интерьер комнат. Также снижена скорость прогрева жилища, затруднено автоматическое регулирование с помощью термостатических радиаторных вентилей.

В последнее время открытые системы отопления с циркуляционным насосом пользуются широким спросом. Из-за простоты монтажа, доступной стоимости и высоких показателей КПД подобные изобретения существенно превосходят остальные, являясь оптимальным решением для большинства помещений. Они демонстрируют лучшую производительность при низком энергопотреблении.

1 Комплектация и принцип действия</span></h2>

В водяных отопительных системах основным теплоносителем является жидкость. Она циркулирует от котельной установки к радиаторам отопления, отдавая тепловой потенциал окружающему пространству. В зависимости от длины труб процесс циркуляции может продолжаться довольно долго, что позволяет обогревать большие постройки. За счет такой особенности водяные системы отопления пользуются невероятным спросом.

Большинство установок способно функционировать без дополнительного насосного оборудования, т. к. передвижение теплоносителя осуществляется посредством термодинамических принципов. Простыми словами, процессу циркуляции способствует разность плотностей горячей и холодной жидкости, а также специфический уклон трубопровода.

‘ >Самая безопасная и экономичная система отопления!

Одной из ключевых составляющих системы является открытый расширительный бак, куда поступают остатки разогретого теплоносителя. В этом резервуаре осуществляется восстановление нормального давления, для чего бак устанавливают выше всех остальных узлов агрегата.

Процесс работы открытой системы состоит из двух этапов:

1. 1. Подача теплоносителя. Разогретая до определенной температуры вода начинает перемещаться от котла к радиаторам отопления.
2. 2. Обратный процесс. Остатки теплоносителя попадают в расширительную емкость, охлаждаются, а затем возвращаются обратно, в результате чего цикл замыкается.

В системах однотрубного типа подача и обратка теплоносителя происходят в одной магистрали. В двухтрубных для этого используется две трубы.

Конструкция однотрубной системы отопления с насосом выглядит очень просто. В базовой комплектации установка состоит:

1. 1. Из котельного агрегата.
2. 2. Радиаторов отопления.
3. 3. Расширительной емкости.
4. 4. Системы труб.

Отдельные потребители не устанавливают в доме радиаторы, решая проблему монтажом специальной трубы с диаметром 8−10 см по периметру здания. Но, по заявлению специалистов, такие системы недостаточно эффективны, при этом их не совсем удобно обслуживать.

‘ >Насос отопления. Устанавливаем правильно

Однотрубная схема открытой системы отопления с насосом является энергозависимой. А что касается затрат на покупку комплектующих в виде труб, арматуры и сопутствующего оборудования, то они относительно невысоки.

РекомендуемПринцип работы перепускного клапана системы отопления

2 Требования к обустройству и эксплуатации</span></h2>

По конструкционным особенностям двухтрубные устройства немного сложнее и дороже. Но это оправдывается некоторыми плюсами, перекрывающими недостатки однотрубного варианта. Вода прогревается до равномерной температуры, а затем одновременно поступает ко всем приборам. В свою очередь, охлажденный теплоноситель возвращается с помощью обратной трубы, а не проходит через следующий радиатор.

Обустраивая открытую систему отопления с насосом и расширительным баком, необходимо выделить несколько правил и требований к предстоящей работе. Они заключаются в следующем:

1. 1. На этапе монтажа котельную установку нужно закрепить в самом низком месте магистрали, а расширительный бак — в самом высоком.
2. 2. В идеале котел нужно расположить в чердачном помещении. В холодный период резервуар и подающий стояк нуждаются в утеплении.
3. 3. Прокладывая магистраль, следует избегать большого количества поворотов, соединительных и фасонных элементов.
4. 4. В гравитационных системах циркуляция теплоносителя осуществляется с невысокой скоростью — не больше 0,1−0,3 м в секунду. Из-за этого прогревать воду нужно постепенно, избегая кипения. В противном случае эксплуатационный срок труб существенно снизится.
5. 5. Если в холодную пору года отопительная система не эксплуатируется, теплоноситель лучше слить. Такой подход позволит предотвратить преждевременное повреждение труб, радиаторов и котла.
6. 6. Объем теплоносителя в расширительном баке нужно контролировать и восстанавливать по мере исчерпания жидкости. Если этого не делать, повысится риск образования воздушных пробок, которые снизят эффективность работы радиаторов.
7. 7. Оптимальным вариантом теплоносителя является вода. Дело в том, что антифриз содержит в своем составе токсические вещества, и при взаимодействии с атмосферой они могут нанести вред человеческому здоровью. Такой тип жидкости может использоваться, когда нет возможности осуществлять слив теплоносителя в холодный период.

‘ >Обзор простой системы отопления в частном доме 8*14.

На этапе обустройства системы нужно внимательно рассчитывать оптимальное сечение и уклон трубопровода.

Актуальные нормы проектирования регламентируются СНиП под номером 2.04.01−85. В контурах с гравитационной циркуляцией жидкости диаметр сечения трубы существенно больше, чем в системах с насосом.

РекомендуемПринцип работы трехходового клапана для отопления с терморегулятором

3 Основные типы</span></h2>

Перед тем как согласиться на монтаж открытой схемы отопления гаража с циркуляционным насосом, нужно рассмотреть другие варианты циркуляции жидкости. Как известно, она может передвигаться посредством принципов термодинамики — естественным путем или гравитационным.

Второй вариант подразумевает использование насосного оборудования для принудительной циркуляции. Выбирая подходящий план и схему монтажа, важно учитывать этажность, площадь здания и оптимальный тепловой режим. Если используется гравитационная система, то не потребуется покупать оборудование для циркуляции. Процесс осуществляется благодаря естественному расширению объемов воды по мере ее нагревания. Чтобы запустить схему, нужно обустроить специальный разгонный стояк высотой не меньше 3,5 м. Если упустить этот момент, теплоноситель не сможет разогнаться до достаточной скорости, т. е. процент КПД существенно снизится.

Системы, функционирующие посредством естественной циркуляции, вполне подходят для помещений с площадью до 60 квадратных метров. Максимальная продолжительность контура для такого оборудования составляет 30 метров. При этом важно учитывать и такие факторы:

1. 1. Высота постройки.
2. 2. Этажность.

Схемы естественной циркуляции не подходят для использования в низкотемпературном режиме, т. к. отсутствие достаточного прогрева теплоносителя не позволит достичь оптимального давления. Сферы применения такой системы следующие:

1. 1. Подключение к теплому полу. К водяному контуру подключается насос циркуляции.
2. 2. Работа с бойлером. Нагревательное устройство фиксируется поверх системы — чуть ниже расширительного резервуара.

https://youtube.com/watch?v=IkifuEJe45o

РекомендуемПрименение для частного дома двухконтурной системы отопления

4 Принудительная циркуляция</span></h2>

Чтобы повысить скорость циркуляции воды по трубам и ускорить процесс обогрева комнаты, в систему встраивается насос. Открытые системы отопления частного дома с насосом прогревают теплоноситель со скоростью от 0,3−0,7 метра в секунду. При этом интенсивность теплоотдачи становится максимально высокой, а все составляющие магистрали прогреваются равномерно.

Насосные схемы бывают закрытыми и открытыми. Во втором варианте расширительный резервуар находится выше остальных элементов системы.

Насосное оборудование позволяет увеличить протяженность и высоту трубопровода между котельной установкой и радиаторами.

Осуществляя монтаж принудительной схемы, необходимо учитывать такие правила и моменты:

1. 1. Все схемы со встроенными насосами энергозависимы. Чтобы обеспечить стабильный обогрев пространства даже при отключении электричества, насос нужно установить непосредственно на байпасе.
2. 2. Насосное оборудование монтируют у входа в котел на трубе обратки. Оптимальное расстояние до котла составляет 1,5 метра.
3. 3. На этапе монтажа необходимо учитывать направление циркуляции теплоносителя.

‘ >Естественная / принудительная циркуляция системы отопления

На обратной трубе фиксируется два отсекающих крана и обводное колено с насосом циркуляции. Если в сети имеется ток, краны закрываются, а теплоноситель движется непосредственно с помощью насоса. При отсутствии напряжения вентили нужно приоткрыть — это позволит системе перейти в режим работы на естественной циркуляции.

На подающем трубопроводе устанавливается обратный клапан. Его размещают сразу после котла, что необходимо для предотвращения рециркуляции воды во время запуска насоса.

5 Варианты разводки</span></h2>

Не секрет, что продуктивность работы, экономность и эстетичная привлекательность системы напрямую зависят от используемой схемы размещения отопительных приборов. Выбирая подходящий вариант разводки, необходимо учитывать массу моментов, в том числе особенности конструкции и площадь жилища.

Способы циркуляции воды от котла к радиатору и обратно бывают различными. В системах одноконтурного типа теплоноситель подается с помощью одной магистрали, имеющей большой диаметр. В таком случае трубопровод затрагивает все отопительные приборы.

Плюсы однотрубных установок с естественной циркуляцией теплоносителя заключаются:

1. 1. В экономном расходе материалов.
2. 2. Отсутствии сложностей на этапе монтажа.
3. 3. Ограниченном количестве труб в здании.

Что касается недостатков системы, то они практически отсутствует. Единственный минус — неравномерное распределение тепла по радиаторам, поэтому интенсивность прогрева этих элементов и, соответственно, теплоотдача снижаются по мере отдаленности радиаторов от котельной установки.

Двухтрубные устройства пользуются более широким спросом, что неудивительно. Между радиаторами имеется два трубопровода — обратный и подающий, т. е. между теплоносителем и основными узлами системы формируются локальные кольца. Что касается плюсов системы, то они включают в себя:

1. 1. Равномерный прогрев отопительных приборов.
2. 2. Возможность регулировать нагрев каждого радиатора.
3. 3. Максимальную надежность и долговечность конструкции.

Но двухтрубные системы стоят недешево, а установить их своими руками проблематично. Для выполнения монтажных работ необходимо заказывать услуги специалиста.

6 Способы подачи теплоносителя</span></h2>

В зависимости от места расположения трубопровода существует два варианта подводки — верхняя и нижняя. В открытых отопительных системах с первым типом разводки не нужно устанавливать дополнительных узлов для отвода воздуха. Его остатки автоматически сбрасываются посредством поверхности расширительного резервуара.

Также при таком варианте монтажа горячий теплоноситель движется по главному стояку, а затем проникает в радиаторы по разводящим трубам. Система идеально подходит для помещений с одним или двумя этажами, а также для небольших частных домов.

Второй вариант, подразумевающий использование нижней разводки, считается более практичным и эффективным. В таком случае подающая труба находится внизу (возле обратки), а циркуляция теплоносителя осуществляется в направлении снизу вверх. После прохождения через радиаторы теплоноситель возвращается в котел по обратной магистрали. На всех батареях имеется специальный кран Маевского, позволяющий удалять воздух из труб.

7 Выбор насоса</span></h2>

При желании обустроить высокоэффективную принудительную систему отопления в частном доме важно правильно подойти к вопросу выбору насоса. Также необходимо знать, как установить его в общую отопительную магистраль.

Существует несколько критериев выбора такого оборудования:

1. 1. Рабочая мощность.
2. 2. Напор.
3. 3. Материал изготовления.

Первые характеристики выбираются с учетом площади помещения, которое нуждается в отоплении. Для зданий площадью 250 квадратных метров вполне подходит насос, имеющий мощность в 3,5 кубических метра и напор не меньше 0,4 атм. Если помещение обладает площадью 250−350 м кв., в нем нужно установить прибор на 4,5 куб. м с напором 0,6 атм. Для более крупных построек, площадь которых составляет от 350 до 800 квадратных метров, идеально подходит насос мощностью 11 куб/м с напором от 0,8 атм.

Правильно сделанный выбор — залог долгой и эффективной службы системы отопления. Поэтому лучше отнестись к приобретению со всей ответственностью, учитывая каждый нюанс.

Фото

Содержание

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ. Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств.

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола или вдоль стен (в последнем случае используют трубы большого сечения: 8-10 см).

Благодаря этому, тепла котла (является единственным источником тепла) хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений. Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой емкость без крышки для образовавшихся в результате теплового расширения воды излишков теплоносителя. Резервуар позволяет автоматически стабилизировать давление в системе. А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Отопление дома обеспечивается по следующему принципу:

• подача — теплоноситель нагревается в котле и перемещается к радиаторам;
• обратка — остывшая в расширительном баке и радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Система отопления открытого типа бывает:

• Однотрубной, которая в базовом варианте включает в себя котел отопления, расширительный бак, батареи + трубы стандартного сечения либо просто трубы увеличенного сечения без радиаторов. Особенность: для подачи и обратки прокладывается одна магистраль, из-за чего по мере удаления от котла ухудшается прогрев помещений. Однотрубная открытая система отопления пригодна лишь для небольших одноэтажных домов, в остальных случаях для качественного теплоснабжения ее эффективности недостаточно.
• Двухтрубной, которая является более сложной и дорогой в монтаже разновидностью системы. Однако, она позволяет равномерно прогревать весь дом.

Особенность: магистраль подачи поставляет нагретый теплоноситель сразу во все приборы отопления, обеспечивая их одинаковую температуру. Обратка же в данном случае идет по отдельному трубопроводу, к которому подсоединен каждый из радиаторов.

Схемы

Схема системы отопления открытого типа подбирается в зависимости от параметров дома, требований к эффективности системы, планируемого объема финансовых вложений в ее проектирование и монтаж. Открытая система теплоснабжения может быть гравитационной или с принудительной циркуляцией, что во втором случае требует установки специального оборудования.

Выбирая схему, нужно учитывать:

• Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
• Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
• Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 градусов будет недостаточно для естественной циркуляции.

Проанализировав показатели и рассчитав тепловые потери, можно сделать вывод относительно более удобной и выгодной для использования схемы теплоснабжения.

Более подробно рассмотрим каждую из систем теплоснабжения.

Естественная циркуляция

В открытой системе отопления гравитационного типа не предусмотрено механизма, заставляющего теплоноситель перемещаться по контуру. Движение обеспечивается за счет теплового расширения жидкости. Чтобы сделать систему работоспособной, в контур включен разгонный стояк высотой от 3,5 м. – по нему нагретый теплоноситель поднимается вверх, и далее движется по наклонным трубам к радиаторам отопления, заставляя остывшую воду вернуться в котел по трубе обратки.

При расчете гравитационной системы важно учесть не только высоту разгонного стояка, но и расположение расширительного бака, который должен находиться в самой высокой точке контура. Таким образом, разгонный стояк должен быть подсоединен к расширительному баку снизу (в идеале) или сбоку, если высота потолков или крыши не позволяет иначе установить резервуар.

Самотечная система позволяет использовать для отопления дома водяной теплый пол, но на его контур придется установить отдельный циркуляционный насос. При отсутствии электроснабжения теплый пол будет отключаться, но работоспособность радиаторной системы сохранится.

Если открытая система теплоснабжения с естественной циркуляцией предполагает одновременную подготовку воды для ГВС, то бойлер косвенного нагрева монтируют ниже расширительного бака.

Принудительная циркуляция

Открытая система отопления с циркуляционным насосом отличается более быстрым прогревом помещений за счет интенсивного движения теплоносителя – скорость возрастает до 0,3-0,7 м/с. За счет ускоренного перемещения нагретой жидкости равномернее прогреваются все ветви отопительной магистрали.

Система отопления с принудительной циркуляцией – энергозависимый вариант, поскольку встроенный насосный агрегат требует энергоснабжения. Избежать проблем, связанных с перебоями в электроснабжении поможет устройство байпаса – перемычки, на которую и монтируется насос с сопутствующим оборудованием. В этом случае при отключении электроэнергии теплоноситель продолжит свободно перемещаться по отопительному контуру естественным путем, и дом не останется без тепла.

Циркуляционный насос ставят на обратную трубу недалеко от ее входа в котел (до теплоагрегата должно оставаться около 1,5 м). По обеим сторонам от байпаса с насосом устанавливают два отсекающих крана, с помощью которых перекрывается поток жидкости по основной трубе, если насос работает. При отключении электроэнергии краны открывают, восстанавливая естественную циркуляцию.

Если вы задумались, можно ли поставить насосный агрегат для принудительного движения жидкости в контуре открытой системы теплоснабжения, важно знать, что не стоит забывать о разгонном стояке и правильном уклоне труб – без этого при отключении электроэнергии система работать не сможет. Учтите, что насос в открытой системе высокотемпературного отопления – дополнительный элемент, призванный повысить эффективность, а в низкотемпературной – базовый компонент, обеспечивающий функциональность.

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

• Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
• Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
• Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
• Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
• Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
• В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
• Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
• Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

1. Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
2. Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
3. Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
4. Не требуется отладка и настройка — после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
5. Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
6. Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

Видео по теме:

<index>Открытая система отопления

Используя открытую систему отопления, можно отопить небольшое помещение. Кроме этого, есть еще одно преимущество – дешевизна при оплате за израсходованный газ. Поэтому все большее число дачников отдают предпочтение открытой системе отопления.

Как же действует открытая система отопления?

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
3. Расширительный бачок из стали;
4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

• «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
• «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Рекомендуем к прочтению:Закрытая система отопления

Особенности обустройства открытой системы отопления:

• Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

• Для лучшего прогревания помещения используйте трубы большего диаметра. Это позволит воде лучше циркулировать в системе;

• В качестве теплоносителя выберите воду, а не антифриз;
• Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Можно ли самостоятельно смонтировать открытое отопление?

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел. Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

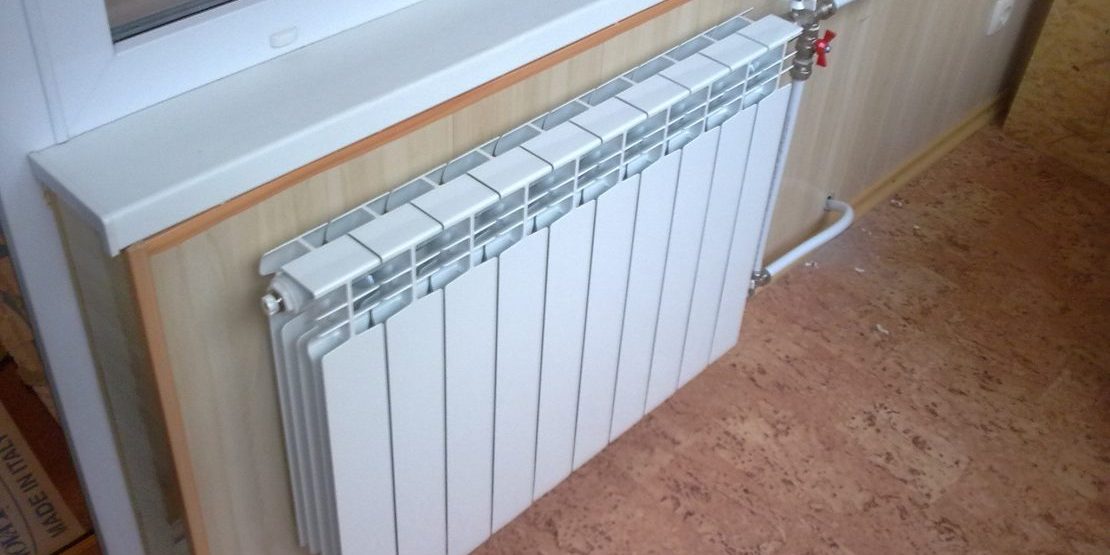

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Рекомендуем к прочтению:Однотрубная система отопления

Особое внимание уделите расчетам объемов расширительного бака. При неправильном расчете вы рискуете взрывом. Бак разорвет от действия повышенного давления.

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

В чем же плюсы и минусы открытой системы отопления?

Плюсы, которые предоставляет открытая схема отопления:

1. Довольно просто смонтировать отопление по несложной схеме. Простота в обслуживании и замене вышедших из строя деталей;
2. Для того чтобы запустить систему, важно иметь доступ к газовой системе;
3. Монтаж системы осуществляется за считанные часы;
4. Легко включается в работу и отключается от нее. Чтобы запустить отопление открытого типа, достаточно включить газ;
5. Доступность по цене запасных частей.

Однако есть и недостатки в открытой системе отопления. Не все оценивают ее по достоинству. Есть потребители, которые не довольны размерами котла и полной системы. Открытая система отопления с насосом не всегда может быть установлена в небольшом помещении, чтобы она не загромождала свободное пространство. При открытом расширительном баке высока вероятность ржавчины на радиаторах и трубах.

Запомните, чтобы испаряющаяся жидкость в баке не портила окружающее оборудование, налейте на поверхность воды масло. Его слой не менее 2 см. Есть мнение, что открытая система отопления не очень эффективна для обогрева жилого помещения, поскольку ее КПД невысок.

</index><index>

Простота сборки, эффективность работы – основные показатели, которыми обладает открытая система отопления. Рассмотрим особенности, преимущества и недостатки схемы. Хозяину пригодится обзор основных и вспомогательных элементов конструкции для обеспечения бесперебойной и длительной эксплуатации.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Реклама

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
3. Быстрый пуск, остановка магистрали.
4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта.

К недостаткам относятся:

• открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
• риск промерзания теплоносителя;
• длительный период нагрева системы после включения в работу;
• необходимость контроля уровня носителя в баке;
• невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Рекомендуем к прочтению:Плинтусное отопление, монтаж водяных и электрических радиаторов

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

• образованием конденсата в дымоходе;
• снижением срока эксплуатации элементов системы;
• неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
• отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Рекомендуем к прочтению:Подготовка воды для системы отопления и как ее правильно умягчить

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

• металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
• медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
• металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
• трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
• полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Схемы разводки открытой системы

Различается схема разводки с насосом и самотечная. Выбор определяется с учетом следующих нюансов:

1. Общая площадь жилых и нежилых помещений, которые нужно отапливать. Если показатель больше 50-60 м2, то без принудительной циркуляции не обойтись.
2. Количество этажей в доме, высота потолков. Для самотечной схемы важный элемент – наличие разгонного стояка, без него в системе появляется воздух, поэтому при низких потолках и высоте дома более 2-х этажей следует монтировать циркуляционный насос.
3. Расчет теплового режима работы. При низкотемпературном режиме следует отдать предпочтение принудительной циркуляции теплоносителя, так как малое расширение воды не обеспечит необходимого давления в теплосистеме.

Далее определяется схема, которая может быть одно-, двухтрубной. Рассмотрим обе схемы подробно:

• Однотрубная открытая система отопления с принудительной циркуляцией – это схема, которая предусматривает наличие одного трубопровода, выходящего и входящего в котел. Приборы подключаются последовательно, материалов уходит немного. Минус – снижение температуры носителя, то есть до крайнего радиатора в схеме вода будет доходить уже холодной. Выход – обустройство однотрубной системы в домах с небольшой площадью, до 50-60 м2.
• Двухтрубная схема потребует большего расхода материалов, так как от котла отходят две магистрали – 1 на подачу теплоносителя, 2 на возврат. Расходы оправданы подачей теплоносителя нужной температуры к каждому радиатору, возможностью регулировать интенсивность нагрева батарей и проведением ремонта без отключения всей тепловой системы.

Коллекторная разводка считается сложной в монтаже, но применяется довольно часто. Выглядит конструкция как подача тепла и отвод обратки для каждого радиатора или группы батарей. Схема пригодится при формировании системы отопления в доме с большим количеством батарей, необходимости подвести обогрев к отдаленным помещениям (флигелю, крылу дома). Минусы – большой расход материалов, а также значительные затраты на энергию, поэтому в открытых системах коллекторная разводка практически не применяется.

Особенности монтажа системы

Значение имеет обеспечение оптимальной скорости тока теплоносителя, то есть его циркуляции. Если нет насоса, хозяину следует уложить магистрали трубопроводов с определенным наклоном. Стандартом считается 10 мм перепада на каждый метр магистрали, но мастера выкладывают уклон до 30 мм, чтобы циркуляция была постоянной.

Важно! Уклон рекомендуется делать даже в системах с насосом, это гарантирует поддержание работы отопительной конструкции при отсутствии электричества, когда насос не работает.

Также следует просчитать диаметр труб, максимальный показатель должен быть на трубах от котла к расширительному баку, затем идет постепенное снижение диаметра так, чтобы распределение потоков жидкости, давления по точкам теплообмена было равномерным.

Принудительная циркуляция

Открытая система отопления с насосом – энергозависимая схема, в которой теплоноситель циркулирует более равномерно и быстро. Важно выбрать точку монтажа оборудования, как правило, это труба обратного тока перед входом в бойлер. Оптимальное расстояние – 1,5 метра до бойлера. Лучше всего купить не насос, а комплект – байпас, где есть уже сам насос, фильтр и отсекающие краны – это упростит монтаж оборудования.

Важно! Монтаж насоса производится с учетом движения теплоносителя.

Гравитационная схема

Это система, в которой нет приборов для принудительной циркуляции, ток воды обеспечивается естественными физическими причинами и осуществляется за счет повышенного давления при нагревании теплоносителя. Монтаж рекомендуется с наличием разгонного стояка высотой не менее 3,5 метров – если стояка нет, теплоноситель не набирает скорости и циркуляция будет замедлена.

Для обеспечения нормальной функциональности системы диаметр трубы для разгонного стояка подбирается на 1 размер меньше сечения основной магистрали.

Также учитываются следующие нюансы:

1. Монтаж труб с уклоном в сторону приборов отопления.
2. Котел должен располагаться в самой нижней точке схемы. Лучше всего поставить котел в подвале, затем вывести стояк разгона и после него оборудовать магистрали подачи теплоносителя.
3. Расширительный бак размещается на чердаке или под потолком – это должна быть самая высокая точка схемы.

На заметку! Электрический или газовый котел для открытой системы отопления не рекомендуется. Велик риск появления воздушных пробок, которые приведут к перегреву теплообменника. Проще выбрать твердотопливный котел или работающий на жидком топливе.

</index>Используемые источники:

• https://cotlix.com/otkrytaya-sistema-otopleniya
• https://oventilyacii.ru/otoplenie/printsip-raboty-otkrytoj-sistemy-otopleniya-s-tsirkulyatsionnym-nasosom.html
• https://profiteplo.com/sistemy-otopleniya/105-otkrytaya.html
• https://otoplenie-doma.org/otkrytaya-sistema-otopleniya.html
• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/vodyanoe/otkrytaya-sistema-otopleniya.html
