Сэндвич трубы для дымохода: их устройство, достоинства и правила монтажа
Элементы сэндвич труб
Рад снова видеть, уважаемого читателя!
Любой отопительный прибор, будь то камин, котёл или печь в бане, требуют установки дымохода. От того, насколько хорошо сделан этот элемент, зависит многое. Это и безопасность, и хорошая надёжная тяга в любую погоду и практичность с красивым внешним видом.
Устройство сэндвич труб, их размеры и диаметры
Монтаж дымохода из сэндвич труб
Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.
Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.
В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.
Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.
- Различные элементы сэндвич дымоходов
- Один из вариантов монтажа сэндвич трубы
Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…
В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.
Достоинства и недостатки сэндвич дымоходов
Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:
- За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
- Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
- Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
- Возможность вывести дымоход через потолок или через стену
- За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
- Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
- Простая и лёгкая установка дымоходов
- Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.
Теперь о недостатках, которые всё-таки имеются:
- Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
- Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
- Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала
Монтаж сэндвич труб: основные моменты
Все работы по установке сэндвич дымоходов начинаются с разметки и выпиливания всех нужных технологических отверстий. Здесь подразумевается потолок или стена, а также — сама крыша. При этом следует учитывать, что расстояние от трубы до незащищённых деревянных конструкций не должно быть меньше 40-45 см. В целях пожарной безопасности пусть оно будет больше, чем меньше. В противном случае, применение защитных экранов, обязательно!
Варианты сэндвич труб для бани
Монтаж «конструктора-дымохода» начинают вести снизу вверх. Первым делом на печь устанавливается одноконтурная труба. За счёт отсутствия утеплителя, значительно повышается теплоотдача. Например, одноконтурная сэндвич труба для бани может комплектоваться навесным баком для воды. Возможно применение цилиндрообразной металлической сетки для камней, что очень повышает КПД печки. Применение специальных экономайзеров-конвекторов на первом сегменте дымохода также усиливает коэффициент отдачи тепла.
На установленную «одноконтурную гильзу», монтируется так называемый стартовый адаптер. Он нужен для того, чтобы надёжно и красиво соединить одностенчатую трубу с сэндвичем. Затем монтируется шибер для регулировки уровня тяги или сразу одевается двухконтурный дымоход.
Способы монтажа труб сэндвич
Следует уточнить такой нюанс: сборку сэндвич труб можно проводить двумя способами («по дыму» и «по конденсату»). «По дыму» — это когда верхняя труба насаживается на нижнюю. Дым при этом не встречает ни какого препятствия. «По конденсату» — всё наоборот: верхний сегмент вставляется в нижний. Для оптимального результата внутренние гильзы труб одеваем «по дыму», а наружные – «по конденсату». Для лучшего эффекта герметизации целесообразно пользоваться специальным термостойким герметиком и обжимными хомутами.
Рассчитать высоту дымохода до потолка следует таким образом, чтобы исключить стык сегментов в районе перекрытия. Это увеличит степень пожарной безопасности. А вот теперь самый главный момент. Многие считают сэндвич дымоходы абсолютным эталоном безопасности и в потолочном проходе не устанавливают проходной короб, полагаясь только на теплоизоляцию самих труб.
Результат часто бывает очень плачевный. Проходной потолочный короб применять обязательно. Он предохранит деревянные конструкции от нагрева и возгорания. Его можно засыпать керамзитом, пеностеклом, но только не песком. Возможно в роли теплоизолятора использовать туже минеральную вату.
Проводя дымоход через крышу, разумно применить такой элемент, как флеш-мастер. Это специальный уплотнитель кровельных проходов, который в простонародье называется «флэшкой». Элемент нужный и практичный, без него никак не обойтись. Здесь также применяется металлический элемент крышной разделки, который обеспечивает надёжное и устойчивое положение дымохода.
- Опорная консоль дымохода
- Выносной эмалированный сэндвич
- Потолочная разделка
В зависимости от конструкции дымовой трубы, в нижней части иногда устанавливают «ревизию». Этот элемент сэндвич трубы обычно устанавливают на приставном дымоходе, который имеет горизонтальный участок. Здесь имеется небольшая дверца для очистки дымового канала. Очень удобный и нужный момент.
На верхней части дымохода устанавливают искрогасители, дифлекторы-зонтики. Цель: гасить искры и защищать трубу от попадания атмосферных осадков и мусора.
Монтируя сэндвич трубы для дымохода, следует исключить их прикосновения к различным коммуникациям (электропроводка, газопровод, водопроводные и канализационные трубы, вентиляционные каналы). Следуя руководствам производителя по сборке такого «конструктора», можно без проблем сделать монтаж дымохода из сэндвич труб своими руками. Это не составит большого труда, хотя «пошевелить мозгами» и поработать руками всё-таки придётся.
У кого есть свои советы и рекомендации – пожалуйста, комментируйте, не стесняйтесь. Полезный совет всегда нужен и никогда лишним не будет. Удачи во всём! И до скорых встреч!
Цитата мудрости: Кто не нуждается в чужом, но живёт независимо, тот всех богаче.
</span>Дымоход выводит лишние вещества в момент достижения высокой температуры. Очень важно установить подходящий вашему дому дымоход. Для производства дымоходов используются разные материалы. Самые известные типы – кирпичные. Они обладают высокой выдержкой, могут выделять тепло достаточно долгий период. Выделяют также керамические и дымоходы из полимера. В этой статье мы познакомимся с разными видами дымоходов и подробно рассмотрим особенности сэндвич дымохода.
Виды материалов для дымохода
Как уже упоминалось раннее, огромной популярностью пользуются кирпичные дымоходы. В нем очень важно следить за весом, потому что от него зависит качественная работа. Поэтому установление дополнительной основы под печь обязательно. У такой трубы есть недостаток. Временами ее надо убирать от накопившегося мусора. Также славятся трубы из керамики. Они достаточно долго служат, но прочность не самая лучшая. Это вариант для тех, кто хочет сэкономить семейный бюджет. «>»>»>»>»>»>»>»>»>
Очень сложная установка стальных труб. Такие трубы лучше устанавливать в домах с толстыми и крепкими стенами.
Особенности дымохода «сэндвич»
Такое «вкусное» название дымохода, на самом деле, никак не связано с едой. Одно из главных его преимуществ – возможность собрать из разных материалов. Каждое изделие, которое можно сделать из трех слоев, называют «сэндвич». Фото монтажа сэндвич дымохода можно найти и посмотреть в интернете. Преимуществом этой конструкции является то, что ее форма позволяет удерживать влажный воздух и ограничивать контакт со слоем, выдающим тепло. В этом дымоходе установлен хороший материал. Он хорошо справляется с высокими температурами. При выборе надо предельно внимательно подойти к вопросу качественной стали.
Монтаж дымохода из сэндвич труб
Кто не хочет жить в теплом и комфортном доме? На современном рынке сейчас предоставлено множество технологий, чтобы усовершенствовать жилищные условия. «>»>»>»>»>»>»>»>»>
Как соединить кирпичный дымоход с сэндвич-трубой
Конечно, сэндвич-труба намного лучше, чем кирпичный дымоход. Она хорошо и довольно быстро нагревается, и обеспечивает тепло. Ее не надо часто убирать, чистить, потому что не засоряется различным мусором и сажей. Это все из-за гладкой поверхности трубы.
Единственный недостаток — это, пожалуй, достаточно высокая цена на монтаж сэндвич дымохода. Но это того стоит.
Перед началом работы следует отгородить площадь для мусора. Некоторую часть кирпичного дымохода часто приходится разбирать на части. Необходимо учитывать правила пожарной безопасности.
Как вывести дымоход через межэтажное перекрытие
Хорошей популярностью пользуются дымоходы, выходящие за пределы стен. Такая система имеет множество плюсов и минусов. Такое оборудование удобно устанавливать во время строительства здания. «>»>»>»>»>»>»>»>»>
В домах из дерева советуют устанавливать дымоход на расстоянии 40 см от котла. Эта работа достаточно сложная и требует определенных навыков. Лучше всего обратится к специалистам.
Особенности эксплуатации
После правильного монтажа сэндвич труб, надо следовать определенным правилам эксплуатации.
- Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)
- Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
Если появились какие-то засоры, различный мусор, нужно провести тщательную очистку дымоходных труб. Очень важно удалять жидкость. В ней содержится большое количество вредных веществ, засоряющих воздух. «>»>»>»>»>»>»>»>»>
Заключение
Современный рынок предоставляет множество изделий для улучшения условий нашей жизни. Установка дымохода – непростое дело, которое требует максимальной ответственности. Самостоятельно браться за монтаж труб не рекомендуется. В интернете существует много разных видео монтажа сэндвич дымохода. Надеемся, вы извлекли из нашей статьи что-то полезное. Желаем удачи!
Фото процесса монтажа сэндвич дымохода
Особенности дымохода «сэндвич»
Есть много положительных отзывов об использовании труб для дымохода из-за многих неоспоримых преимуществ и структуры его строения. Дымоходные трубы по данной технологии набирают популярность. Что такое сэндвич дымоход? Это труба меньшего диаметра, в трубе большего диаметра, а между ними — огнестойкий утеплитель. Сэндвич дымоходы из нержавеющей стали представлены на фото внизу.
Основные достоинства сэндвич дымоходов
Сэндвич для печей имеет следующие преимущества:
- В котловом оборудовании, самая важная вещь — пожарная безопасность. Хорошая изоляция, выполненная из качественного материала, не позволяет наружной трубе греться. А значит не будет возгорания прилегающих конструкций.
- Скорость монтажа сэндвич трубы — потрясающая. Если сравнить ее со старыми способами, где надо было ставить трубу, затем ее чем – то оборачивать, затем этот слой оборачивать дополнительно. А тут труба в полной готовности и нужно только соединить части вместе. Сэндвич труба для дымохода своими руками собирается быстро, за один день.
- Особый монтаж или капитальный фундамент для нашей сэндвич конструкции не нужен. Все отлично удерживается специальными кронштейнами. Дополнительных материалов и приспособлений не требуется.
- Может быть задан любой вариант конфигурации для трубопровода, если есть фитинги. При сегодняшнем разнообразии архитектурных решений это особенно важно и удобно. Всевозможные колонны, выступы, сборные дома, планировки с нестандартными решениями.
- Эффективность и легкость работы котельного оборудования возникает из-за значительного снижения теплопотерь и конденсации. Неприятный шум в помещении, вызванный воздействием давления, уходит в прошлое. Это бонус, который дает эксплуатация сэндвич труб. Посетители общественных бань и саун, оборудованных такими трубами будут в безопасности.
- Самостоятельно, легко и быстро можно проверить дымоход. Его очистка не составит большого труда. Полная или частичная разборка всей конструкции не требуется. Зеркальные стенки внутри сэндвича не способствуют накоплению жира, сажи и копоти. Гофрированные трубы здесь рядом не стоят и сравнения тут не уместны.
- Внешний вид вас не огорчит. Дерево, металл, стекло — классика. Красота сэндвич конструкции не испортит пространство.
Выбор сэндвич трубы
В противном случае невозможно обеспечить необходимую естественную тягу. Решите возникшую проблему, учтя при расчете эти нюансы. Необходимо стремиться убрать, или уменьшить сопротивление дымовых каналов. Просто нужно следить за количеством изгибов. Изгибов не должно быть больше трех. Устанавливая дымоход, нужно сделать 45-градусный изгиб. Горизонтальный участок до места крепления должен иметь длину, не превышающую 1 метр. Учитывая эти особенности, придется составить подробный чертеж соединений, и указать точки крепления трубы к строительным конструкциям. После окончания составления схемы будем выбирать сэндвич с дымоходом. Следует помнить, что рынок представляет много разных моделей, и приобрести сэндвич подделку дело случая.
Материал и толщина стенки рабочей (внутренней) части
Если разбить на категории, при выборе материала, получим следующее:
- Материал теплоизоляции и плотность его наполнения. Все это вместе должно обеспечивать многолетнюю эксплуатацию при температурах от 700 градусов по С.
- Качество сварки на швах должно быть максимальным. Лучше всего подойдут изделия сваренные при помощи лазера.
Трубы для дымохода из нержавейки — отличный выбор. Этот материал способен выдержать самые жесткие условия эксплуатации, такие как очень высокую температуру и высокую влажность (для бань, саун, ванных комнат и кухонь). Сэндвич дымоходы из нержавеющей стали — лучшие. Допускается изготовление внутренней стенки сэндвича из оцинковки только если топите газовым котлом. В этом случае продукты сгорания газа не повредят стенки трубы.Для котлов на твердом топливе использовать лист оцинковки нельзя. Он прослужит мало времени, и его придется менять. Внешняя часть стенки сэндвича может быть какой угодно. Лучше конечно из металлов, которые сопротивляются коррозии. Это оцинковка, медь, латунь, нержавейка, и другие материалы.
Посоветуйтесь со специалистом. Ведь материал зависит от того режима, в котором будет эксплуатироваться сэндвич. Хорошие марки нержавеющей стали: 316, 321, 310 С. Такие сэндвичи выдерживают температуру от 850 градусов по Цельсию. Последняя марка — от 1000 градусов по Цельсию. Когда выбираете высококачественную нержавеющую сталь с хромом, имейте в виду, что она не притянет магнит.
Прежде чем идти в магазин, возьмите в карман магнит, завернув в кусок ткани. Ткань не допускает повреждения блестящей металлической поверхности во время осмотра, и предотвратит возможные конфликты с продавцом. Если вы чувствуете, магнит притягивает конструкцию трубы, вам предлагают товар низкого качества. Вам надо будет учитывать толщину стали, из которой сделан сэндвич с дымовым каналом. В качестве примера рассмотрим продукцию российской компании Вулкан. Производитель использует для производства металл толщиной 0,5 мм. Покупая изделие из тонкой нержавеющей стали, имейте в виду, оно проработает недолго, при активном использовании. Чтобы избежать неприятных последствий, толщина должна быть от 0,8 миллиметров, а лучше 1 миллиметр и выше.
Таблица: рабочие температуры для дымоходов сэндвич труб из разных марок стали
Предел для стальных дымоходов сэндвич по правилам МЧС
Необходимые детали для монтажа сэндвич дымохода
После выбора схемы, покупая систему сэндвич, надо понять какие детали для установки нужны. В этом вам помочь могут консультант из салона продаж, или инженер.
Главные части и компоненты трубы из сэндвича.
Изготовители систем сэндвич часто производят вместе с основной продукцией, дополнительные комплектующие (кронштейны, узлы и детали) для крепления всей системы. Могут быть технологические различия и нюансы между различными производителями, торговыми марками и брендами. В основном же детализация схожа и выглядит примерно так:
Сделаем акцент в проектных работах на следующем:
- Высота дымохода должна начинаться от 5 метров, при любом варианте.
- Горизонтальная часть должна быть 1 метр, или короче. Уклон должен быть сделан как в пункте 3 (85-87 градусов). Конденсат будет стекать с нагревательного блока.
- Расстояние между трубой и стеной здания определяться производителем конструкции. Кронштейны будут иметь длину согласно расчётам этого расстояния. Когда кронштейн регулируемый, он должен быть расположен на удалении от 25 сантиметров друг от друга.
- Кронштейны на вертикальной плоскости должны удаляться друг от друга на 2 метра и меньше.
- На горизонтальной поверхности это расстояние будет равно 1 метру.
Сборка и монтаж сэндвич дымохода
Как собрать сэндвич? Монтаж дымохода многослойной сэндвич системы выполняется по схеме, включающей в себя два типа стыков в одной системе. Первая система условно называется «по дыму», и используется в монтаже наружного контура, чтобы предотвратить попадание дыма в окружную область. Внутренний контур монтируется «путем конденсации». Дым при таком монтаже не попадет в изоляционный слой. Метод установки конденсата такой: широкая часть контура внутреннего, направляется на верх, так что дым выходит вниз, а капли конденсата будут свободно стекать. После установки внутренних дымовых модулей, вода попадет в изолятор.
Никакие специальные навыки для монтажа сэндвич труб не требуются. Главное рядом — наличие необходимых инструментов, деталей в полном комплекте и рукастый помощник. Работа делается вручную, достаточно быстро. Печная труба сэндвич собирается за день.
Схемы монтажа сэндвич дымохода
Иллюстрированная таблица инструкция

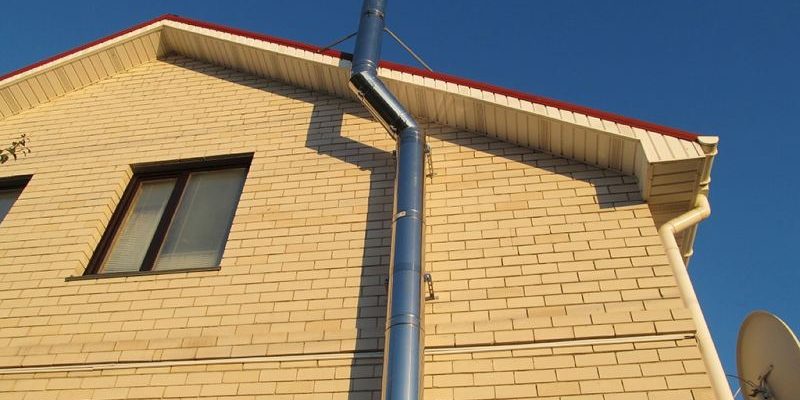

Монтаж дымохода из сэндвич труб через стену
Дымоход сэндвич труб — способ устройства отвода дыма от тепло генератора. Существует два принципиально разных метода сборки этой конструкции.
Специфика монтажа будет отличаться друг от друга. В расчет надо брать следующие факторы:
- Материал стен (деревянные, кирпичные, силикатные, каркасные).
- Сталь трубы.
- Диаметр и тип трубы.
В этом виде монтажа, сэндвич сквозь стену выглядит конкурентным и имеет следующие плюсы при их использовании:
- Пожаробезопасность.
- Большой срок годности.
- Отличная тяга.
- Легкость сборки.
Давайте определим самые основные элементы для монтажа сэндвич трубы способом No1. К таким элементам относят:
- Элементы труб (цинковые и огнеупорные). Сэндвич сделан из труб разного диаметра, между трубами базальтовый утеплитель от 3 до 6 см толщиной и патрубки.
- Тройник. Название говорит за себя. Он разветвляет дымовые каналы.
- Колено позволит собрать сэндвич под необходимым углом. Этот угол обеспечивает конструкция колена. При выводе конструкции через стену нужен прямой угол (90 град).
- Опорная конструкция. Держит на себе весь вес трубопровода. Крепится снаружи строения.двумя способами: к стене или на полу.
- Крепеж и хомуты — фиксирующий сэндвич трубу.
- Кронштейн привязки к стене. Поддерживает сэндвич на нужном расстоянии от строения.
- Устье трубы и сборщик осадка, конденсата.Тройники, прямые участки и коленные сегменты трубопровода должны быть утеплены.
Преимущества варианта монтажа сквозь стену в сравнении монтажа конструкции сквозь кровлю следующие:
- Скорость монтажа (сокращается количества колен, гофры, крепежа элементов и времени сборки). Процентов 80 сборки происходит на прямой плоскости снаружи здания
- КПД системы — высокий. За счет уменьшения количества колен, тяга в дымоходе отличная.
- Легкость и простота эксплуатации. Доступ к диагностике системы, очистка от гари и сажи, замена или ремонт отдельных элементов системы.
- Хорошая пожаробезопасность.
Особенности монтажа.
Нужно придерживаться СНиП при подборе трубы (сечение) и утеплителя из базальтовых волокон. Отталкиваются во всех расчетах от мощности тепло генератора. Главные моменты гофр будут такие:
- Мощность тепло генератора меньше 3,5 кВт. Труба берется диаметром 140 х 140 миллиметров.
- Мощность тепло генератора 3,5 кВт — 5,5 кВт. Труба берётся диаметром 140 х 200 миллиметров.
- Мощность тепло генератора 5,2 кВт — 7 кВт. Труба берется диаметром 140 х 270 миллиметров.
Если сборка производится своими руками, нужно отнять всю площадь смонтированной гофры, исходя из показателей СНиП. Далее выбрать детали с похожими характеристиками и качествами.
Собираем дымоотвод.
Первое что надо сделать, начертить схему. На схеме должны быть указаны все размеры и расстояния (высота тепло генератора, расстояние от стен, высота самого сэндвича). Далее нужно установить сам тепло-генератор (котел или печь). Первым делом нужно вставить трубу (обычную, не сэндвич) в сам тепло-генератор. Далее крепятся остальные элементы под прямым углом. При монтаже тепло генератора, делать фундамент не обязательно (такой фундамент возводят когда печь из кирпича или керамики). Сэндвич конструкция относительно легкая, а значит не нужен монтаж мощных фундаментов.
Как правильно собрать? Алгоритм монтажа будет таким пошагово:
- С помощью термопасты изолируется стык патрубка и раструба.
- Заглушкой фиксируют конструкцию. Это делают для предотвращения утечки тепла и увеличения тяги с возрастанием КПД котла.
- Произвести устройство дымохода труб (с теплоизоляцией). При сборке обжать все трубы хомутами.
- Чтобы не поднималось давление в канале, поставим муфты на стыки, или термо пасты.
- Дополнительно тройники укрепляют кронштейнами. Дополнительной точкой опоры при монтаже будет кронштейн.
- Для предупреждения попадания конденсата внутрь дымохода, на самом низу конструкции нужно поставить сборщик конденсата.
- Когда система собрана, нужно обработать ее термической защитной пастой. Обработка термопастой убережет систему от агрессивного воздействия и не допустит разгерметизацию системы.
- В конце систему накрывают коническим колпаком, гасителем искр и грибком.
Особенности монтажа при внутреннем расположении дымохода
Сборка из сэндвич труб через крышу
Установка всей конструкции внутри помещения не вызовет трудностей у монтажника. Нужно делать все по инструкции, соблюдая последовательность всех действий.
Монтаж дымохода из сэндвич труб через крышу, по шагам:
- Сборка начинается с установки муфты на отверстие тепло генератора.
- Далее идет тройник, горизонтальный кусок трубы. Тут выполняется все согласно заранее подготовленной схемы.
- Тройник в нижней части закроем заглушкой. Заглушка периодически снимается для очистки системы от нагара и сажи.
- В потолке нужно проделать отверстие для будущего монтажа дымохода.
- Далее ставим переходник в виде патрубка.
- С чердака спускаем прямой кусок трубы в заранее проделанный проем.
- Расстояние, которое образовалось между трубой и перекрытиями изолируем огнеупорными материалами. Пока это не сделаем, не стоит заниматься дальнейшей сборкой. Важно, что монтаж внутри перекрытия стыковка труб категорически запрещена! Этот участок в дальнейшем нужно заштукатурить и окрасить, чтобы был вид.
- После этого, внимание переносится на верх (крыша и чердак). Трубы дымоходов опускают сверху вниз, стыкуют с ниже установленными сегментами. Данная последовательность сборки избавит от попадания конденсата в систему.
- При пологой или плоской кровле, нужно воспользоваться установкой обычного листа металла, покрытого цинком. Вырежьте его в форме квадрата. Это нужно для того, чтобы влага в виде дождя и талого снега не попадала внутрь. Как всегда, обрабатываются края герметиками.
- Для конструкций, имеющих наклон лучше купить готовый узел для прохода — кризу бездельную. Делают этот элемент из пластмасс, и под конкретный угол уклона крыши. Также делают изделия из достаточно гибких материалов, чтобы придать им любой размер и форму. Эта пластичность пригодиться при монтаже конструкции на крышах с различными углами. То есть они — универсальные.
Какой сэндвич дымоход лучше: рекомендации пользователей
Монтаж сэндвич дымохода лучшие видео
Видео: мастер класс по установке сэндвич дымохода снаружи дома
Видео: монтаж сэндвич дымохода с проходкой через перекрытие и кровлю
Видео: проход сэндвич дымохода через кровлю из мягкой битумной черепицы
—>
Здравствуй, дорогой гость!
А вы знаете, что общего между бутербродом и стальной трубой? Нет? Тогда устраивайтесь поудобнее, будет интересно.
Первый сэндвич появился еще в 1762 году. Правда тогда этот термин обозначал исключительно закрытый бургер, названный в честь английского графа.
В 21 веке сэндвич перебрался из кухни в строительную сферу и теперь олицетворяет удобное и практичное многослойное инженерное решение. Предлагаю уделить ему особое внимание, и из сегодняшней статьи узнать, зачем нужен дымоход сэндвич из нержавейки и чем же он лучше обычных, «несъедобных» систем.
Что это такое и для чего он нужен
Любая печная труба выполняет две основные функции — отвод продуктов сгорания и обеспечение нормальной тяги, необходимой для хорошего пламени.
Сэндвич – конструкция из двух труб, вставленных одна в другую, с проложенным между ними утеплителем. В нашем случае обе трубы изготовлены из нержавеющей стали, а утеплителем может служить каменная вата или перлитовый песок.
Как устроен дымоход
Схематично устройство дымохода можно представить следующим образом:
Где:
- Внутренняя труба. Сварной шов произведен по TIG-технологии в специальной газовой среде.
- Наружный нержавеющий контур.
- Термоизоляционный негорючий материал. Самый популярный – каменная (базальтовая) вата с плотностью примерно 200 кг/м3. Толщина – от 25 до 100мм;
- Система сопряжения – зауженные участки и раструбы, предназначенные для плотного соединения;
- Усиливающие хомуты.
Все размеры должны рассчитываться, как расскажу в одном из следующих пунктов.
Принцип работы
Продукты горения насыщены агрессивными химическими веществами, активизирующими процессы коррозии. Под воздействием разницы температур между исходящим газом и наружным воздухом образуется конденсат, «разъедающий» стенки дымовых каналов. Кроме того, быстрое охлаждение газа способствует снижению тяги. Поэтому наружные участки дымохода необходимо утеплять различными способами.
Сэндвич труба – готовое инженерное решение, максимально снижающее разницу температур.
Кроме того, одинарный дымоотвод «на выходе» из печи сильно раскаляется, и представляет определенную угрозу человеку. При устройстве «сэндвич» дымохода этой проблемы удается избежать. К тому же нержавеющая труба имеет круглое сечение и гладкую поверхность, за счет чего конденсаты очень сложно задержаться на стенках дымохода.
Виды и конструкции
Двойная труба выполняется из следующих видов нержавейки:
- AISI430 –самый дешевый и низколегированный вариант стали. Материал плохо сваривается и прогорает быстрее остальных видов металла;
- AISI439 – cодержит титан, что само по себе увеличивает стойкость материала к высоким температурам и коррозии;
- AISI316 – легирована никелем и молибденом, отличается хорошей жаропрочностью и кислотостойкостью;
- AISI304 –аналог AISI316, но чуть дешевле;
- AISI 321 –импортный аналог отечественной нержавеющей стали 12×18н10т, оптимальная марка для дымоходов.
Фабричная продукция обычно имеет длину от 0.5 до 1 м. Самые распространенные диаметры внутренних труб – 110мм, 115мм, 120мм, 150мм, 200мм и 300мм. Диаметр внешних – от 200 до 430ммм. Толщина стенок -0.5 и 1мм.
Конструкция дымохода:
- Нержавеющая «Сэндвич» труба длиной 0.5, 1м) отводит продукты сгорания;
- Колено 45 градусов – помогает изменить направление дымохода;
- Тройник — отводит конденсат и газ;
- Ревизия — окно, предназначенное для чистки дымоотвода;
- Переходник— служит для соединения элементов;
- Кагла — регулирует тягу;
- Флюгер — показывает направление ветра;
- Конус — защищает от атмосферных осадков;
- Дефлектор – защищает от грязи и пыли, поддерживает тягу;
- Конусная крыза- элемент дымохода, служащий для правильного перехода дымохода через кровлю;
- Хомуты обжимные, стеновые- соединительные детали;
- Грибок — декоративный элемент;
- Стакан — деталь для перехода через крышу.
Преимущества и недостатки
Предлагаю разобраться, почему двухконтурный воздуховод стал настолько популярен и разобрать все его плюсы и минусы.
Достоинства системы:
- Малое количество конденсата;
- Безопасность эксплуатации (при правильном монтаже);
- Высокая пожаробезопасноть (выдерживает до 850градусов) за счет теплоизолирующего слоя;
- Высокое качество материала изготовления;
- Простота монтажа;
- Небольшой все, по сравнению с керамикой и кирпичом;
- Идеальная гладкость внутренней поверхности, не требующая дополнительной внутренней отделки;
- Устойчивость к температурным воздействием и агрессивным средам;
- Привлекательный дизайн
Недостатки:
- Высокая цена;
- Сравнительно короткий срок службы.
Срок службы такого дымохода
Срок службы является одним из недостатков нержавеющего сэндвич-дымохода. Во многом он зависит от материала, из которого изготовлена система, толщины стенок и качества сварного шва. Самый короткий срок службы при одинаковой толщине у нержавейки марки AISI409, самый длинный – у AISI321.
Большинство производителей заявляет срок службы 10-15 лет, но на практике он бывает гораздо меньше.
Сделать самому или заказать
Важный для строителя вопрос — что лучше, сделать дымоход самому, либо воспользоваться услугами специалиста?
Советы по выбору
Не стоит забывать, что неправильно устроенная система дымоотвода может способствовать пожару и скоплению смертельно опасного угарного газа. Поэтому всегда необходимо обращаться за консультацией к грамотному специалисту.
Но если вы хотите сэкономить, либо в вашем районе нет подходящего мастера- придется освоить устройство дымохода самостоятельно. Для этого для начала ознакомьтесь со всему требованиями СНиП, проведите точный расчет и посмотрите пару десятков видео по теме.
Плюс самостоятельной сборки- экономия на стоимости материала (не менее, чем в 2 раза) и на рабочей силе. Кроме того, можно самостоятельно выбрать материалы для сэндвич трубы и быть уверенным в ее долгой «жизни». Минусы — расчеты с использованием заводских изделий намного проще и точнее.
Строительные нормативы
Требования пожаробезопасности к дымоходам
Основные документы, регулирующие пожаробезопасность — СНиП 41-01-2003, П 7.13130.2013 и ВДПО.
Необходимые выдержки:
- Расстояние от «сэндвич» труб до стропил, обрешеток, других деталей кровли и перекрытий, выполненных из горючих материалов- следует предусматривать не менее 130мм;
- При этом температура исходящих газов не должна превышать 500 °С для труб из нержавеющей стали. Применение дымоходов из нержавеющей стали для печей на угле не допускается. Допускается предусматривать отводы труб под углом до 30° к вертикали с относом не более 1 м;
- Отступка — пространство между наружной дымовой трубы и стеной, перегородкой или другой конструкцией здания, выполненных из горючих материалов, следует принимать равными 500мм и 380мм- из негорючих;
- Над крышей возвышение дымовых труб следует делать до 500 мм, если кровля плоская; до 500 мм выше кровли, если трубы расположены менее 1,5 м до парапета или конька; не менее оси конька, в случае ее расположения на 1,5 — 3 метра от конька.
- Толщина стенок металлических труб не допускается ниже 0,5 мм;
- Диаметр дымохода должен быть не меньше выхода трубы печи или котла;
- Запрещено использовать для сэндвич труб горючий утеплитель;
- Обязательно организовывать ревизии для прочистки.
- Устья дымовых труб следует защищать от осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.
Сила тяги
- Необходим полный и свободный вывод отработанных газов в атмосферу, тягу обеспечивает правильно подобранная высота и сечение трубы (п.5.1.1.ВДПО);
- Следует периодически проверять наличие нормальной тяги и чистить дымоходы не менее 1 раза в год;
- Минимально допустимая длина дымохода -5м. Если дымоотвод короче- используется специальный насос, откачивающий дым;
- В канале скорость поточного воздуха должна лежать в диапазоне 15 — 20 метров в секунду.
Важно! Некоторые мастера считают, что сама конструкция сэндвича допускает сокращение отступа от трубы до горючих элементов перекрытия дот 380 мм, но лично я бы не рисковал.
Изготовление и установка дымохода своими руками
Пошаговая инструкция:
- После ознакомления со всеми требованиями строительных норм и правил, необходимо составить схему будущего дымохода. На рис 1,2,3 представлены примерные варианты.
Чертеж и схемы:
Рис 1.
Рис. 2
Рис. 3
- Расчет размеров
При расчете диаметра дымоходной трубы руководствуются следующими правилами:
- Для печей с топками открытого типа, каминов, или газовых котлов с открытой камерой сгорания — диаметр трубы дымохода должен быть не менее 1/100 от объема камеры сгорания;
- Значение диаметра дымохода для газового оборудования всегда указывается производителем в паспорте.
- В печах закрытого типа площадь сечения внутренней трубы должна превышать площадь сечения поступления.
- Полученный диаметр внутреннего сечения округляется в большую сторону;
- Если диаметр превысить от расчетного более чем в 1.5 раза – внутри дымохода появятся завихрения, ухудшающие тягу.
- Если используется квадратный или прямоугольный дымоход — площадь сечения внутреннего сечения трубы берется в 1,2-1,4 раза больше расчетного для круглого дымохода.
- Высота дымохода рассчитывается согласно СНиП. Высоту дымохода до кровли можно измерить, или узнать из плана дома.
Толщина утеплителя в сэндвич-дымоходе, может изменяться от 25 до 60 мм.
В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:
- При мощности теплового агрегата не более 3,5 кВт оптимально использование трубы с сечением 0.08- 0,14 метра.
- От 3,5 до 5,2 кВт — трубы с сечением 0,14 — 0,2 метра;
- При уровне мощности от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 — 0,27 метра.
Рассчетные размеры заводских сэндвич –труб представлены в таблице 1.
Табл.1
- видео по монтажу
Следует ознакомиться с несколькими видео по монтажу
Приведу пример:
Особенности монтажа
Собирать сэндвич дымоход следует так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».
Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).
Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:
- Легкость обслуживания,
- Расположение вне жилого помещения;
- Нет необходимости устраивать узлы переходы через перекрытия.
Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.
Важно! Между отопительным агрегатом и сэндвич дымоходам должен присутствовать отрезок трубы без утепления. В идеале оборудовать ее защитной сеткой из кирпича.
Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.
Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.
Наклонные участки должны быть гладкими, с сечением не меньше сечения вертикального дымового канала.
Частые ошибки и проблемы при установке
- Использование нетермостойкого герметика;
- Заглубление трубы в области крепления не должно быть более 0.5 наружного диаметра конструкции;
- Ни в коем случае элементы дымоотвода не должны соприкасаться с трубами газа и системой электропроводки;
- Хомуты следует устанавливать при максимальном механическом воздействии;
- Несоответствие размеров узла прохода дымохода через перекрытия требованиям СНиП;
- Некоторые мастера игнорируют необходимость установки шибера (увы, придётся разобрать всю трубу);
Обслуживание и чистка
Чистка сэндвич дымохода подразделяется на 3 вида:
- Механическая. С помощью специального ершика или щетки, изготовленных из пластика. Диаметр изделия для чистки выбирается на 20% больше диаметра дымового канала;
- Химическая. На внутреннюю поверхность дымоотвода наносится специальный раствор, разжижающий нагар, сажу и копоть;
- Дымовая. Печь или котел протапливается картофельными очитками или сухими осиновыми поленьями. Пар от подобного сырья убирает сажу. Такая чистка подойдет как мера профилактики, когда слоя нагара внутри канала не велик.
Как утеплить?
Двухконтурная конструкция сэндвич-дымохода уже утеплена, поэтому дополнительных мероприятий по ее утеплению не требуется.
В этом заключается одно из многочисленных достоинств двухслойной системы.
Советы специалистов
Выполняя самостоятельный монтаж сэндвич каналов из нержавеющей стали, не лишним будет придерживаться следующих рекомендаций:
- Длина горизонтальных участков в дымоходной системы не должна превышать 1 м;
- Проводить дымоход следует без соприкосновений с электропроводкой, газовыми и прочими коммуникациями;
- При проходе дымоход через стену обязательно в местах соединений устанавливать специальные изолированные патрубки;
- Не следует забывать о ревизионных окнах для чистки;
Заключение
С каждым днем жить становится проще и удобнее. И если раньше мы и представить себе не могли никаких печных труб, кроме кирпичных, то на сегодняшний день вариантов масса. Двухконтурные сэндвич конструкции удобны и практичны, поэтому становятся популярнее с каждым днем.
Какой дымоход подходит для вашего дома – решать только вам. И уверяю, что бы вы не выбрали — на нашем сайте и в наших сообществах найдется полезная информация. Присоединяйтесь и создавайте комфорт своими руками!
Используемые источники:
- https://postroibanu.ru/pesh-dlya-bani/sendvich-truby-dlya-dymoxoda.html
- https://otopleniehouse.ru/montazh-sendvich-dymoxoda/
- http://sdelaikamin.ru/metallicheskie-dymohody/sendvich-truby-dlya-dymohodov
- https://vseotrube.ru/ventilyatsiya-i-dymohod/sendvich-iz-nerzhavejki
