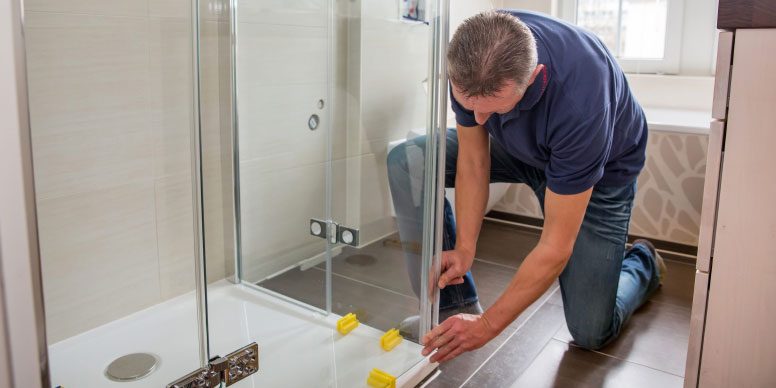

Подробная инструкция с видео по надежному монтажу душевой кабины своими руками

Выбор и покупка душевой кабины, это всего лишь половина дела, вам еще нужно ее собрать и установить.

Хочется сказать, что душевая кабина это такой товар, в котором продолжительность службы и ее надежность, на процентов 70 состоит из качественной сборки.

Это своего рода конструктор, который вы должны собрать правильно, качественно, и тогда она вам будет служить долгие годы.

Обращаем ваше внимание на то, что душевая кабина собирается уже в готовом, чистом помещении, все отделочные работы уже должны быть завершены.

С помощью данной инструкции, вы сможете собрать большинство душевых кабин со стеклянной задней стенкой, как размером 90 на 90 сантиметров, так и 80 на 80 сантиметров, так и 100 на 100 сантиметров.

Также отметим, что сборка душевой кабины с высоким поддоном, ничем не отличается от сборки душевой кабины с низким поддоном. Разница будет только в подготовке места под душевую кабину.

Сборку душевой кабины лучше всего осуществлять вдвоем, приблизительное время сборки составляет около 3 часов.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

Герметик (с пистолетом для нанесения)
Шуруповерт
Сверло Ø1-3мм
Отвертка крестовая
Карандаш
Пассатижи или гаечные ключи
Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Универсальная схема подготовки коммуникаций

Такая схема сборки подходит почти под все душевые кабины,например по этой схеме вы сможете собрать душевую кабину размером 80 на 80 сантиметров, 90 на 90 сантиметров, 100 на 100 сантиметров.

Общая схема сборки душевой кабины

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон(некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

Поддон
Крыша
Передний декоративный экран
Горизонтальные профиля-2 шт (верхний и нижний)
Каркас
Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

Неподвижные стекла-2 шт
Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
Горизонтальные профиля-2 шт.
П-образные уплотнители (2 или более штук)
Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

Ролики для дверей
Ручки
Смеситель
Ручной душ
Держатель ручного душа
Сифон слива
Уголки держателя боковых стекол
Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

Форсунки
Тропический душ
Пульт управления опциями
Динамик радио
Лампочки подсветки
Блок питания
Массажер для ног
Парогенератор
Сиденье
И прочее

То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.

Этап второй.

Постелите перед сборкой, оставшиеся у вас картонные коробки на пол. Таким образом, вы без повреждений соберете поддон, и что самое главное стекла.

Никогда не ставьте стекла на голый пол, особенно кафельный или бетонный.

Вообще очень аккуратно во время сборки обращайтесь со стеклами от душевой кабины. Хотя закаленное безопасное стекло, которое используется в душевых кабинах и очень прочное, но оно имеет слабые места, особенно уголки. Никогда не ставьте стекла на уголок. Не сверлите в стекле отверстия, оно просто раскрошится в мелкие осколки.

Все необходимые отверстия уже имеются и были сделаны еще на заводе. Если по вашему мнению, какого то отверстия не хватает, значит это производственный брак, либо была произведена замена комплектации производителем.

Этап третий

Собираем поддон

Если ваша душевая кабина поставляется уже с собранным поддоном, то вы можете пропустить этот этап, кроме пункта регулировки по уровню.

1.Переворачиваем поддон вверх дном и кладем его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.

2.Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.

Каркас примеряем с учетом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные.(это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас)

Внимание! У некоторых производителей каркас может быть без отверстий, тогда после примерки каркаса на перевернутом поддоне, вы должны проделать такие отверстия сами. Также, у некоторых производителей отверстия могут не совпадать или быть вообще в другом месте, в таком случае, вам необходимо сделать новые отверстия исходя из правильной установки каркаса.

После того, как каркас у вас будет примерян, закрепите его к поддону саморезами.

Внимание! Обязательно проверьте длину саморезов, чтобы случайно не вкрутить саморезы большей длины. Иначе они вылезут наружу внутри поддона и повредят поддон!

3.Прикручиваем сифон слива

Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.

4.Установите переднюю декоративную панель

Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.

5.Снимите защитную пленку с поддона и передней декоративной панели

6.Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и еще раз проверьте уровень.

Этап четвертый

Собираем центральную панель

Если ваша панель уже собрана, то вы можете пропустить этот раздел.

Прикручиваем к центральной панели смеситель.

А также пульт управления, декоративную подсветку, форсунки(если они входят в вашу комплектацию)

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с боковыми стенками с помощью силиконового герметика.

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Этап шестой

Сборка передней рамы

Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Этап седьмой

1.Поместите переднюю раму на поддон

2.Соедините между собой переднюю раму и заднюю стенку с помощью саморезов или болтов (зависит от производителя).Предварительно проверьте чтобы они стояли ровно и никуда не выступали.

3.Закрепите заднюю стенку к поддону с помощью саморезов или болтов. (зависит от производителя).

Внимание! Если у вас нет отверстий для болтов, то их необходимо делать самим с помощью сверла, которого может и не оказаться в комплекте.

Этап восьмой

Сборка дверей

1.Закрепите верхние и нижние ролики на дверях, колесиками наружу

2.Закрепите ручки на дверях в отверстиях по бокам дверей.

3.С помощью герметика установите отсекатели и магнитные уплотнители на двери

4.Установите ограничители дверей на верхний и нижний поперечные профили

5.Повесьте двери на верхние ролики, уложив колесики в паз поперечного профиля.

6.Защелкните нижние ролики в пазу нижнего ролика, опустив колесико.

7.Отрегулируйте ролики, чтобы двери душевой кабины плотно закрывались и без усилий двигались по направляющим.

Этап девятый

Сборка крыши

Удалите с крыши защитную пленку и закрепите на крыше динамик, вытяжку подсветку, тропический душ (если они входят в комплектацию)

Закрепите крышу на душевой кабине с помощью саморезов или болтов (зависит от производителя)

Крыша обычно крепиться только к задней стенке

Этап десятый

Установка комплектующих Установите и закрепите зеркало, полочку и прочие комплектующие, которые идут в комплекте с вашей душевой кабиной

Места крепления можно обработать силиконовым герметиком.

Этап одиннадцатый

Подключение к коммуникациям

1.Соедините между собой шланги идущие от смесителя на ручной душ, тропический душ и на форсунки( при наличии их)

2.При наличии электрики соедините между собой провода, идущие на подсветку, вытяжку, радио.

Этап двенадцатый

Подвиньте кабину на место установки, подсоедините сливной шланг к канализации и подключите кабину к электричеству.

Пользоваться душевой кабиной можно через 24 часа после полного высыхания герметика.

Вот так вот просто, собирается практически любая душевая угловая кабина со стеклянными задними стенками. Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника и прочего.

Видео инструкция по сборке душевой кабины на примере душевой кабины Erlit

Чтобы самостоятельно собрать душевую кабину, мы рекомендуем вам прочитать нашу инструкцию, и понять по плечу ли вам сборка. В сборке ничего сложного нет.

Самое главное, что вы должны уяснить это то, что сборка душевой кабины от любого производителя душевых кабин, будь то Китайская, или дорогая Итальянская, это не просто механическая работа с инструментом, а прежде всего работа головой. Таких душевых кабин, где бы все отверстия и комплектующие идеально подходили друг к другу нет и, наверное, не было никогда. Тут надо просверлить, там подмазать и прочее.

Поэтому опирайтесь на нашу инструкцию как на общую схему сборки, которую можно немного поменять в последовательности, или немного доработать с учетом ваших обстоятельств.

Но если все же вам кажется, что вы не сможете собрать душевую кабину самостоятельно, или сомневаетесь в своих силах, то лучше обратитесь сразу к специалистам, которые соберут вам вашу кабину быстро качественно, но за деньги . Благо, что сейчас таких организаций великое множество, и вы сможете выбрать тех сборщиков, которые вам по душе и кошельку!98492120 сентября 2015

Душевая кабина размерами 90х90 см – прекрасный вариант для установки в помывочной комнате бани. Компактные габариты позволяют органично вписать конструкцию даже в помещение небольших размеров, при этом места, доступного внутри кабины, будет вполне достаточно для комфортного проведения водных процедур.

Душевая кабина в бане

Душевые кабины 90х90 см пользуются стабильным спросом среди покупателей. Производители реагируют на подобное положение дел и, в свою очередь, регулярно обновляют свои модельные ряды, предлагая потребителям как бюджетные конструкции без дополнительных функций, так и элитные гидравлические боксы, укомплектованные множеством полезных опций.

Душевые кабины могут комплектоваться очень низкими (в среднем до 8-10 см), просто низкими (от 10-15 до 20-25 см) и глубокими (в среднем 30-40 см поддонами). Именно с особенностями и преимуществами последнего из перечисленных вариантов вам предлагается ознакомиться в ходе изучения нижеизложенной информации. Дополнительно вы рассмотрите порядок самостоятельной установки душевой кабины 90х90 см с глубоким поддоном.

: Душевая кабина 90х90 с глубоким поддоном

: Душевая кабина Keramac

Цены на душевые кабины 90х90

~~душевая кабина 90х90~~

Преимущества и недостатки глубоких душевых поддонов

Начнем с плюсов и минусов таких изделий, как глубокие поддоны для душевых кабин. Казалось бы, зачем брать на себя дополнительные расходы, покупая подобного рода изделия? Есть ли у них преимущества перед более низкими и бюджетными аналогами? Разумеется, есть.

: Фото душевой кабины, прекрасно подходящей для установки в бане

: Душевая кабина в бане

Во-вторых, глубокий поддон можно приспособить под ванну, пусть и совсем небольшую. Для этого достаточно закрыть слив и набрать в поддон воду. Комфортно расслабиться, лежа в емкости площадью до 1 м², конечно, не удастся, но приятно провести время в сидячем положении прекрасно получится. Да и детскую ванночку при наличии кабины с глубоким поддоном покупать не надо – дополнительный плюс в пользу семей с детьми.

: Водные процедуры в душевой кабине с глубоким поддоном

: Глубокий поддон – прекрасная замена небольшой ванны

Наряду с этим, у глубоких душевых поддонов есть и свои слабые стороны. Как отмечалось, на покупку подобного изделия при прочих равных условиях придется выделить больше денег, нежели на приобретение конструкции, отличающейся более скромной глубиной.

наличие высокого «порога». Желая попасть в душ, пользователю придется постоянно переступать через высокий бортик душевого поддона. Молодых и здоровых граждан этот момент обычно никак не беспокоит, но дети и люди в возрасте могут испытывать ряд неудобств. Проблема решается путем приставления к поддону специальной ступеньки. Обычно эти нехитрые приспособления продаются там же, где и сами душевые кабины;

Ступенька с поручнем
дизайн. Недостаток исключительно субъективный. Для большинства пользователей низкие душевые поддоны выглядят более стильными и аккуратными, нежели глубокие емкости с высокими бортиками. В остальном же данный момент остается исключительно на усмотрение владельца – если ему нравится высокий поддон и наличие такой конструкции, при этом, не портит интерьер помещения, можно смело покупать и устанавливать приглянувшуюся кабину.

С информацией о существующих формах и материалах изготовления душевых поддонов и стенок кабины, дополнительных функциях и прочих важных сопутствующих нюансах вы можете ознакомиться в соответствующем опубликованном ранее материале.

Инструкция по установке душевой кабины

распакуйте кабину;

соберите поддон;

подключите сифон;

соберите стены;

установите крышу;

подключайте воду и пользуйтесь.

Разумеется, ни о какой самостоятельной установке в соответствии с такой инструкцией не может быть и речи.

Кстати, раз зашел разговор о сифоне. Представители наиболее бюджетного ценового сегмента душевых кабин в большинстве своем комплектуются не полноценным сифоном, а его упрощенным аналогом, который вряд ли можно назвать надежным, качественным и долговечным. Если ситуация сложилась именно так и в вашем случае, рекомендуем изначально купить и установить нормальный качественный сифон, чтобы не пришлось заниматься его заменой в ближайшем будущем.

Сифон для душевой кабины с высоким поддоном

Примечание! Подробно рассматривать процесс установки сифона душевой кабины мы не станем, т.к. информация по этому поводу уже в деталях освящена в рамках соответствующей инструкции. Можете следовать положениям упомянутого руководства – для кабины с глубоким поддоном порядок действий останется аналогичным.

Цены на сифон для душевой кабины

~~сифон для душевой кабины~~

Устанавливать будем такой поддон.

Фото поддона

Длина прямых граней составляет 90 см. Закругленная форма является по нашему мнению более привлекательной, поэтому ее и выбрали. В целом установка прямоугольных и любых других поддонов выполняется аналогично.

Помимо нового сифона (если нужен), вам надо будет подготовить следующие инструменты и приспособления:

острый нож;

гаечные ключи;

строительный уровень;

перчатки;

несколько чистых тряпок;

мыло;

герметик;

крестовую отвертку.

Инструменты, которые могут пригодиться

Дополнительно могут потребоваться шайбы с отверстиями М16.

Примечание! До момента установки различных дополнительных устройств (тропический душ, каскадный душ, подсветка и т.п.) порядок сборки душевой кабины остается аналогичным, вне зависимости от модели. Приводить рекомендации по обустройству подобного рода приспособлений мы не будем, т.к. особенности их монтажа и подключения могут различаться в зависимости от модели и детально описываются в сопутствующей инструкции (откровенно бюджетные кабины дополнительными устройствами не оснащаются, а зарекомендовавшие себя производители заботятся о своих клиентах и подробно освящают нюансы установки премиальной комплектации).

</ul></h2>

Приступаем к работе, придерживаясь рекомендаций из следующей таблицы.

Таблица. Установка душевой кабины 90х90 см с глубоким поддоном

Этап работы	Описание
Распаковываем душевую кабину	Проверяем, все ли элементы целые, нет ли трещин, сколов, лишних отверстий и прочих повреждений. Целостность стекол можно проверить еще до распаковки кабины – для этого достаточно аккуратно потрясти коробку. О наличии повреждений будет свидетельствовать соответствующий характерный звук.
Проверяем комплектацию	Открываем коробку с фурнитурой, крепежами и прочими дополнительными элементами. Что и в каком количестве должно присутствовать в комплекте уточняем в инструкции производителя.
Приступаем к сборке душевого поддона
Продолжаем сборку поддона
Продолжаем сборку	Изучаем строение короткой опоры. Наша задача – найти на ней вваренную гайку. В этом месте будет установлена центральная ножка.
Приступаем к установке центральной ножки	На изображении стрелкой указано на упомянутую в предыдущем пункте приваренную накладку, которая не должна соприкасаться с поверхностью душевой емкости. Здесь вы видите правильный вариант ее установки. Приступаем к монтажу указанной ножки в предварительно разболтанной гайке. Делаем следующее: закручиваем ножку, сверху надеваем шайбу, а после этого – контргайку до обеспечения упора. После нам нужно надеть еще одну дополнительную гайку – она возьмет на себя функции опорной контргайки для смонтированной ножки.
Затягиваем крепежные балки	Наша задача: притянуть балки из комплекта к поддону. Для этого используем саморезы. В бюджетных кабинах крепление осуществляется к деревянным брускам, спрятанным производителем при помощи стеклопластика. В более дорогих моделях состав этих элементов может отличаться. В любом случае, саморезы вкручиваем исключительно в выступы, а не в ровную поверхность поддона.
Замечание по обустройству опор	Опоры и крепежные болты можно затягивать исключительно после вкручивания саморезов (описывалось в пункте выше). При несоблюдении данного правила возникнут внутренние напряжения и значительные перекосы, под воздействием которых саморезы вывернутся.
Обработка критических мест	Нам попался комплект «не первой свежести» — некоторые участки проржавели. Проблему решили с помощью краски Хаммерайт (прекрасный по своим свойствам состав, восстанавливающий внешний вид металлических поверхностей и обеспечивающий их защиту от коррозии), прокрасив проблемные места в пару слоев. Можете использовать рекомендованное нами средство либо приобрести другой состав с аналогичными характеристиками и схожим предназначением.
Выравниваем ножки
Рекомендации по установке экрана Элементы крепления экрана	На фото показаны смонтированные кронштейны, посредством которых будет крепиться декоративный экран. Многие руководства советуют на этой же стадии выставлять поддон по уровню и крепить экран. Мы считаем, что так делать не стоит – не сможете добраться к противоположной стороне кабины, а сделать это вам еще придется. Экран рекомендуем крепить последним – так и изделие останется целым, и вам будет удобнее подключать требуемые коммуникации и выравнивать кабину правильно, то есть по уровню.
Проверяем ножки душевого поддона	Вооружившись уровнем подходящей длины, выставляем ножки в равную плоскость.
Крепим выпуск сифона
Завершаем сборку сифона	Устанавливаем часть сифона, продемонстрированную на фото. Дальнейшая схема подключения стандартна: через гофру и переходники (если надо) к канализационной трубе. Подробно все нюансы этой работы освящены в упомянутой ранее статье о подключении сифона.
Начинаем сборку ограждений
Герметизируем места соединений
Скрепляем стойку с направляющей
Уплотняем стеклянную вставку	Для улучшения качества соединения мы берем силиконовый уплотнитель и надеваем его на устанавливаемое стекло. Материал размещаем «лепестком» во внутреннюю сторону. Под лапку он не влезет, поэтому пытаться его туда засунуть не надо. Наносить герметизирующий раствор тоже не надо.
Устанавливаем ограждение
Герметизируем боковые стыки	Проходим герметизирующим составом по месту стыка с монтируемой панелью (смотрим на фото).
Герметизируем соединения	Наносим герметик на поддон нашей кабины в месте его последующей стыковки с боковой панелью. На этом изображении прекрасно видны упомянутые ранее стоки. Их, опять-таки, не герметизируем.
Установка боковой панели	Фиксация каркаса боковой панели к стене осуществляется при помощи небольших саморезов с шайбами. В норме производитель предварительно срезает с шайб одну сторону, благодаря чему обеспечивается более плотное прилегание. Если этого не было сделано, придется довольствоваться тем, что есть.
Установленная панель	С установкой одной из боковых панелей мы успешно справились. Данный элемент конструкции, в отличие от рассмотренной ранее стенки, крепится к поддону кабины при помощи саморезов – в душевой емкости для осуществления такого крепления предусмотрены соответствующие отверстия.
Монтируем вторую панель	Все действия аналогичны уже рассмотренным.
Герметизируем стыки
Устанавливаем заднюю панель
Задняя панель смонтирована	Мы успешно установили заднюю панель.
Монтируем дверцы
Регулируем установленные дверцы
Готовимся к монтажу крыши	Наша кабина с глубоким поддоном имеет собственную крышу и, что довольно-таки удивительно для бюджетной модели, укомплектована тропическим душем, вентилятором, а также подсветкой и динамиком. Как отмечалось, дополнительные элементы устанавливаются и подключаются в соответствии с рекомендациями производителя.
Разбираемся с крепежами	В процессе крепления дополнительных элементов вполне может обнаружиться, что некоторые из подготовленных производителем отверстий для винтов не подходят для успешного размещения в них крепежей. Если в вашем случае все именно так, «неподходящие» винты придется вкручивать подобно саморезам через цельный пластик. Крыша от этого особо не пострадает.
Замечание по установке динамика	Если конструкция вашей кабины предусматривает наличие динамика, промажьте его по краям силиконовым герметизирующим средством, иначе будет греметь.
Крыша готова	Крышу успешно установили.
Устанавливаем фурнитуру	Ручки и зеркала, всевозможные полки и прочая сопутствующая фурнитура – устанавливаем все это на свои места.
Устанавливаем декоративный экран
Тестируем кабину

Удачной работы!

Видео – Душевая кабина 90х90 с глубоким поддоном

Инструкция по установке и эксплуатации душевых кабин NIAGARA

Niagara инструкция скачать

Сборка и установка душевой кабины “Аванта”

Avanta инструкция скачать

Аванта. Модели 891/5, 892/5, 895/5 L&R

</ul>

Схема установки душевой кабины и специфика монтажа

Операцию по сборке душевой кабинки своими руками условно принято делить на несколько этапов, в которых происходит установка:

поддона;
боковых панелей;
дверей;
крыши;
дополнительного оборудования, обеспечивающего подачу воды и электричества.

Установка поддона

Абсолютно любая схема установки душевой кабины первоначально предусматривает необходимость монтажа поддона. Операция производится в следующей последовательности:

к сборочной единице крепится силовой каркас и шпильки, в дальнейшем выполняющие еще и функцию ножек;
поддон оснащается арматурой для слива и сифоном;
путем регулирования высоты ножек конструкция выравнивается относительно пола;
производится проверка системы слива на герметичность.

При организации системы слива следует учитывать следующие рекомендации:

поддон должен находиться гарантированно выше уровня канализационных труб;
канал, соединяющий сифон поддона с канализационной системой, необходимо прокладывать с уклоном для обеспечения возможности самопроизвольного движения жидкости;
в случае отдаленного расположения кабинки и канализационного стока систему слива следует оснащать насосом;
стыки элементов систем необходимо обрабатывать герметиком.

Инструкция по сборке боковых панелей и дверей

Традиционно вертикальные панели крепятся непосредственно к ранее установленному поддону с помощью болтовых соединений. Предварительно место стыка обрабатывается герметиком.

Важно! Предельное отклонение стенок кабинки от вертикального положения должно составлять не более 5 см.

К зафиксированным панелям крепится мультифункциональная душевая стойка с применением саморезов.

Последующий монтаж душевой кабины по видео, предложенному ниже, заключается в сборке дверного каркаса. Последний представляет собой систему из вертикальных стоек и, зачастую, двух горизонтальных направляющих. Смонтированный каркас фиксируется относительно поддона и вертикальных панелей.

Инсталляция дверей кабинки производится в соответствии с такой технологией:

верхние ролики устанавливаются в максимальное верхнее положение по вертикали;
устанавливаются силиконовые уплотнители;
дверь монтируется в каркас – нижние ролики (нажатием передвигаются вдоль вертикали) заправляются в соответствующую направляющую;
производится закрепление дверных ручек и прочей фурнитуры.

Двери подлежат регулировке: вращая регулировочные винты верхних роликов необходимо добиться плотного смыкания створок и свободного перемещения элементов по направляющим.

Инсталляция потолочной панели

Крыша душевой кабинки предварительно укомплектовывается неотъемлемыми элементами опциональных систем:

лейка;
вентилятор;
подсветка;
динамик.

Полученная сборочная единица базируется с использованием герметика на сформированной с помощью боковых панелей и дверного каркаса опоре и закрепляется.

Подвод коммуникаций и видео всех этапов монтажа душевой кабины своими руками

Подключение воды производится гибкой подводкой и запорной арматурой. Настоятельно рекомендуется в системе подачи воды использовать фильтрующий элемент.

К сведению! При наличии в арсенале опций функции гидромассажа следует обратить внимание на требуемое давление воды на входе. Обычно эта величина составляет не менее 2 атм.

Электроснабжению в схемах установки различных душевых кабин уделяется особое внимание. Обобщенная система требований, предъявляемых к технологии подключения к электросети, базируется на следующих принципах:

устанавливается влагозащитная розетка;
обеспечивается защитное автоматическое отключение электропитания кабинки;
от распределительного щитка прокладывается отдельный кабель.

Перед организацией системы электроснабжения необходимо вычислить требуемое для мощности кабинки сечение кабеля (обычно не менее 2,5 мм²). Превентивные меры защиты цепи от коротких замыканий и поражения человека током могут быть обеспечены при помощи установки или устройства защитного отключения в паре с автоматическим выключателем, или дифференциального автомата.

Розетку положено базировать позади кабинки на расстоянии 220-230 см от пола. Допускается использование изделий с классом защиты от воды не ниже 4-го (IP X4). При выборе из двух способов установки изделия (открытый или скрытый) следует предпочитать скрытый.

Причины некоторых возможных неисправностей, возникших в ходе монтажа, см. в таблице:

Прилагаемое видео монтажа обычной душевой кабины наглядно демонстрирует ключевые этапы процесса ее сборки и инсталляции.

Установка поддона. Конструкция оснащается каркасом, сливной арматурой, сифоном; проверяется на герметичность и регулируется относительно пола.
Крепление боковых панелей к поддону.
Инсталляция душевой панели.
Сборка и монтаж дверного каркаса.
Установка и регулировка дверей.
Сборка и монтаж потолочной панели.
Подвод воды.
Организация системы электроснабжения.

По окончании работ проводятся тестовые испытания, анализируя герметичность и устойчивость кабинки, работоспособность системы слива.

При сборе душевой кабины очень важно прочесть инструкцию до того, как что-то сломалось – особенности модели могут сказаться на специфике установки.

Даже при решении монтировать изделие самостоятельно, обзаведитесь помощником: придется точно припасовывать детали и тщательно соблюдать правила установки. Только при таком подходе душ прослужит лет 15-20 – до полного износа.

О сборке душевой кабины самостоятельно и монтаже в ванной комнате своими руками узнайте из нашей подробной инструкции с видео-уроком.

Что потребуется?

Для сбора душевой кабины потребуются расходные материалы:

Силиконовый и акриловый герметик. Акрил – более подходящий вариант для заделки наружных стыков.
Изоляционная лента-фум.
Клей ПВА.
Качественный сифон (сифон, идущий в комплекте с изделием, обычно не выдерживает нагрузок).
Переходник на канализацию (диаметр – 32/50).
Шланги (2 шт по 1.5 м), чтобы подвести горячую и холодную воду.

Инструменты:

Разводной ключ.
Набор отверток (минимум – шлицевая и крестообразная).
Уровень, чтобы регулировать установку поддона.
Дрель или шуруповерт. Удобней всего собирать кабину с аккумуляторным шуруповертом.
Сверла с диаметром 3 и 6 мм.
Шурупы.
Пистолет для выдавливания герметика.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально.

Общие правила сборки

Для начала всегда устанавливают поддон, затем стенки, подвешивают шторки или двери и заканчивают монтажом крыши. Переходим к инструкции, как правильно самому собрать и установить конструкцию душевой кабины.

Поддон

Акриловый

Сборку и монтаж поддона душевой кабины начинаем с прикручивания ножек, сифона и фиксации слива на перевернутый «вверх тормашками» поддон.

Акриловые модели нуждаются в раме. Ее балки обычно располагаются крест-накрест, но могут и параллельно. В отверстия этих планок устанавливаются шпильки, с верхней стороны фиксируемые гайками, а снизу – подпятником.

С помощью уровня и разводного ключа регулируем высоту – поверхность должна быть ровной для обеспечения нормального слива и во избежание накопления воды по бокам поддона. Правильно установленная конструкция не изгибается и не издает тресков.

Керамический

У керамических вариантов под поддоном пространства нет — они поставляются цельным блоком. Пространство для слива и прокладки трубы вырезается в самом полу. Монтаж происходит по следующему алгоритму:

Поддон «примеряют» к тому участку, где будет стоять кабинка. Маркером очерчивается периметр и делается отметка на месте слива. Важно, чтобы сливное отверстие располагалось как можно ближе к сливной трубе для обеспечения быстрого отвода воды.
В месте нахождения сифона в полу вырезается отверстие.
Вырезается борозда под трубы и коммуникации.
Площадь под кабинку пропитывается тонким слоем клея ПВА, немного разбавленным водой. После полного высыхания, он покрывается еще одним тонким клеевым слоем.
К сливу присоединяется сифон, на раствор ставится поддон с соблюдением одинакового горизонтального уровня по всем углам.
В конце на стыках с полом и со стенами обязательно наносится полоска силиконового герметика.

Параллельно с монтажом сифона подключается водоснабжение – на этом этапе пригодятся тройники для холодной и горячей воды. Все стыки заделываются фум-лентой или герметиками. Потенциальные неприятности с протеканиями исключаются благодаря проверке герметизации (несколько раз выливается ведро воды в поддон).

Стенки

Сначала ставится задняя часть – та, где расположены электроприборы, коммуникации и пр. Она находится рядом с боковой панелью, крепится к ней и к поддону саморезами. Дальше болтовыми соединениями к поддону монтируется металлическая арка. Очень важно, чтобы отверстия на каркасе точно совпадали с дырками для крепления на самом поддоне.

Места состыковок со стенами и кронштейнами обязательно обрабатываются герметиком, чтобы в процессе эксплуатации вода не просачивалась за пределы душевой кабины.

Шторки

В пазы планок для крепления стекол, наносится герметик, потом туда аккуратно вправляется стекло. Для надежности конструкции используются саморезы. Окончательно они фиксируются только после полного урегулирования расположения всех деталей.

Отрезается полоска резинового уплотнителя и протискивается в щель, образованную между пазом панели и стеклом. Вставляются крепления с роликовым механизмом. Ролики поддаются регулировке, чтобы створки соприкасались как можно теснее. На концах ставятся ограничители.

При работе со стеклом важна осторожность – его закаленность означает не столько противостояние ударам, сколько гарантию, что, разбившись, оно разлетится на «горошинки» и не образует острых осколков.

Крыша

Купол устанавливается в последнюю очередь. Он оснащается системой вентиляции, лейкой со шлангом, динамиком. Опционально – подсветкой.

Чтобы динамик не гудел, его тоже по периметру обрабатывают герметиком.

Из этого видео вы можете узнать подробнее о сборке и монтаже душевой кабины:

Угловые изделия

Угловые модели обычно выбирают для компактных ванных комнат. Поскольку изделие монтируется вертикально, места для манипуляций во время сборки может оказаться мало. В целом, последовательность действий при сборке и установке такой душевой кабины самостоятельно совпадает с описанными общими рекомендациями.

Прямоугольные конструкции

Несмотря на схожие моменты в правилах установки всех типов кабин, у душа прямоугольной формы есть свой алгоритм монтажа: первым делом крепится задняя панель с оборудованием. После нее – боковые стенки. В последнюю очередь присоединяется лицевая часть с дверцами.

Другие особенности:

Такой душ не всегда требует наличие поддона. Слив можно оборудовать непосредственно в пол, обеспечив угол наклона в 2 градуса. Для эффектного внешнего вида, пол с вмонтированным сливом декорируется плиткой (с использованием уровня при выполнении каждого шага, чтобы не изменить угол наклона). Допускается использование специальной змейки-слива (дренаж) по периметру кабины вместо стандартного сифона.
Смеситель и трубка для душа монтируются не на крышу или боковую панель, а непосредственно в стену.
Вместо металлического профиля для фиксации стен могут использоваться петли.

Душ в выемке комнаты

Душ такого типа не нуждается в поддоне, т.к. вода попадает в сток благодаря наклону пола. Альтернативный вариант – дренажная система. Удобен в случаях, когда даже самый мелкий поддон для некоторых членов семьи оказывается слишком высоким (например, для инвалидов и пожилых людей).

Особенность монтажа заключается в прокладке системы сбора воды (трапа или канала). Трубу и сифон помещают внутрь стяжки. Канализация по правилам располагается с уклоном к стояку.

Гидроизоляция стен и пола возле душевой кабины в данном случае должна быть особо качественной и с использованием противогрибковых средств. На пол стелется специальная манжета, которой окружают трап стока. Манжета перекрывает основной гидроизоляционный слой, чтобы исключить возможность протечек.

Грохот воды, передаваемый в помещения нижнего этажа, можно заглушить звукоизоляцией. Некоторые дренажные трапы изначально устроены так, чтобы поглощать лишние звуки.

Как самому сделать душевую кабину в частном доме, мы расскажем в следующем обзоре.

Как правильно построить душевую кабину на дачном участке под открытым небом, узнайте из этого материала.

Рекомендации по монтажу и установке садового душа из поликарбоната читайте здесь.

Дополнительные работы

Герметизация душевой кабины обеспечивается на подготовительном этапе работ. На месте будущей кабины стелются листы пенополистирола. Все стыки обрабатываются влагонепроницаемыми герметиками. Поверх плит ложится монтажная сетка, на которую выливается стяжка под поддон. Каждый слой перед началом дальнейших работ должен высохнуть полностью.

Отдельно изолируются щели. Обычно используется жидкая резина или другие полимерные средства.

Система вентиляции способствует движению воздушных масс, за счет чего горячий воздух не скапливается в верхней части кабины, оставляя холодным пол. Она же устраняет лишний пар.

Освещение. Чтобы в кабине работала подсветка и другие электронные элементы, в ванную комнату проводится электропитание. При этом стараются выбирать розетку, стойкую к повышенному уровню влажности.

Кабина подключается к электричеству с помощью трехжильного медного кабеля с диаметром 2,5 мм и двойной изоляцией. Для безопасности электроприборы кабины подключаются к дополнительному двухполюсному автомату, обладающему системой защитного отключения.

Для подключения горячего водоснабжения воду перекрывают, а в ванной открывают краны, чтобы ослабить давление на линии. Потом на трубу с горячей водой надевают компрессионный фитинг, наносят смазку и привинчивают переходник для душа. После этого нужно:

Нанести уплотнитель, установить анкера и винты;
Присоединить шланги к адаптерам и монтировать панель;
Прикрепить патрубки и декоративные тарелочки на внешней стороне панели;
Проверить работоспособность подключения.

Больше о подключении душевой кабины к водопроводу и другим коммуникациям узнайте из этого материала.

В самом конце, когда душевая кабина стала на свое место, на нее цепляют все ручки, полочки, держатели и прочую фурнитуру. Все еще раз проверяется и регулируется. Лучшая финальная проверка – полноценный прием душа, позволяющий заметить все важные моменты и убрать дефекты.

При сборе приходится обращать внимание не только на общие рекомендации, но и на инструкцию и особенности монтажа отдельно для каждого производителя и даже конкретной модели душевой кабины.

Поделиться:<index>

При монтаже душевой кабины многие пользуются услугами мастеров. Однако часто процедура установки происходит не по технологии, поскольку мастер старается поскорее закончить и взять деньги за все выполненные и невыполненные действия. Знание технологии монтажа позволит без труда установить душевую кабинку самостоятельно или со знанием дела проконтролировать процесс установки мастером.

Основные нюансы при установке душевой кабинки

Главное при монтаже душевой кабинки — выбрать правильное место для установки. Оно должно быть рядом с вытяжкой и, если у модели множество дополнительных функций, подключено к электросети с обязательным заземлением. При сборке поддона нужно пользоваться строительным уровнем, так как поддон должен быть установлен строго горизонтально. Устанавливая трубопровод, обязательно используют герметики, иначе протекание воды заставит переделывать всю работу. При подключении кабинки к водоснабжению нужно установить как минимум один фильтр. Все трубы ведутся вдоль плинтусов или скрываются в коробе или стене.

Инструменты

Для монтажа нам потребуются:

гаечный ключ на 19 и переставной на 45;
длинная крестовая отвёртка с битой PH2;
прозрачный санитарный силикон;
строительный пистолет для герметика;
лопатка для силикона;
пульверизатор;
фейри;
дрель со сверлом 3 мм;
рулетка;
пузырьковый уровень 1 м;
электролобзик;
стирающийся маркер;
нож;
фиксатор резьбы или холодная сварка;
шланг для подачи воды на 1/2″ гайка-гайка — 2 шт. (длина подбирается по месту);
канализационный переход 40х50;
туалетная бумага.

Сборка поддона

Наживив на шпильки контргайки, вкручиваем их в поддон. Короткая — в центр. Вкрутив вручную до упора, фиксируем гайкой. При закручивании не стоит прилагать больших усилий, можно сорвать резьбу. Спасти ситуацию поможет только холодная сварка.

Накручиваем по второй контргайке на каждую шпильку насечками вверх.

Укладываем раму на шпильки, притягиваем и фиксируем с двух сторон гайками.

На 4 передних шпильки прикручиваем пластиковые кронштейны для экрана душевой кабины. Перфорированная часть должна свисать вниз.

Прикручиваем ножки с контргайками и устанавливаем поддон на место.

Регулируем высоту экрана под нижний край бортика поддона. Он выставляется по уровню подкручиванием ножек.

Нижний край кронштейнов нужно выставить с зазором 20 мм от пола, не затягивая до конца.

Подключение к канализации

Для монтажа слива и сифона удаляем защитную плёнку вокруг сливного отверстия. Верхнюю резиновую прокладку лучше заменить на силиконовый герметик. Прикручиваем сифон. Резьбу и нижние соединения тоже обрабатываем герметиком для надёжности.

Через переходник нужно подключить сифон к канализации. Это соединение тоже промазывается силиконом.

Если всё подошло, нужно отсоединиться от канализации и продолжить монтаж.

Монтаж боковых стенок

Удаляем защитную плёнку с верхней части поддона, но дно пока оставляем защищённым.

: Отодвигаем поддон от одной стены и устанавливаем туда непрозрачную стенку.

: Соединяем отверстия в поддоне с уголком и прикручиваем саморезами 35 мм (без особых усилий).

Проводим маркером вдоль уголка и отмечаем отверстия.

Снимаем перегородку и наносим слой силикона толщиной 5 мм.

Устанавливаем перегородку обратно и удаляем излишки силикона. Далее я не буду писать про удаление излишков, удаляйте их сразу после прижатия деталей.

: Пододвигаем поддон с перегородкой к стене и примеряем центральную панель, чтобы понять, нужна ли дополнительная подкладка.

: Наносим силикон на стык боковой стенки и центральной панели.

: Связываем их саморезами 10 мм.

Крепим вторую боковую стенку аналогично первой.

Примеряем неподвижную прозрачную перегородку. Косой рез металлического профиля должен быть внизу.

: Если всё сходится, силиконим профиль и устанавливаем перегородку.

: Верхний край выставляем вровень со стенкой.

: С верхней внешней стороны в профиле просверлите отверстие диаметром 3 мм и стяните саморезами перегородку со стенкой.

: Вот так это выглядит на практике.

Устанавливаем верхний и нижний профиль. Округлые части направляются друг к другу, верхний профиль шире нижнего. Под нижний наносим силикон.

Сборка потолка

Собираем потолок душевой кабинки. Чтобы снять плёнку, открутите вентиляционные решётки и динамик.

Чтобы вентилятор работал на вытяжку, закрепите его обозначениями наружу.

Потолочную лейку желательно обработать герметиком, чтобы не выкручивалась.

Устанавливаем потолок на место, пока без силикона. Он прикручивается снизу на 4 самореза из нержавеющей стали 16 мм.

Шланги подключаем к лейкам с помощью зажимных клипс.

Провода подключаются через наконечники по цвету и маркировке. Трансформатор находится на потолке.

Подключаем и проверяем воду и электричество. Не замочите верхний край поддона.

Ставим кабинку на место и проверяем устойчивость и уровень.

С внутренней стороны обрабатываем силиконом нижний периметр и центральную стойку.

Установка дверок

Изнутри прикручиваем на саморезы 12 мм резиновые ограничители для дверец.

Прикручиваем к дверцам ручки. Снаружи колпачок на ручках должен быть снизу. Если саморез проворачивается, вставьте в отверстие пластиковую вставку. Подойдёт обрезок крестика для плитки.

Со стороны ручек надеваем на дверцы магнитные молдинги. На остальные стороны — Г-образные молдинги полочкой наружу.

Надеваем на дверцы ролики колёсиками наружу. Ролики с кнопкой крепятся на нижнюю часть дверей (кнопка должна смотреть вверх). Регулировочные винты на верхних роликах должны смотреть вниз.

Подвешиваем дверцы на верхние ролики. Чтобы завести нижние, нажимаем на кнопки.

Проверяем плавность хода дверей и плотность примыкания. Дверцы не должны самостоятельно открываться из любого положения. Примыкание регулируется с помощью винтов на верхних роликах.

Установка экрана

Устанавливаем экран на место, подперев клиньями. Если трубы не дают установить экран, делаем вырез лобзиком с мелкой пилкой.

Выставляем экран и обводим по полу карандашом.

Снимаем экран, и делаем метки напротив кронштейнов.

Регулируем кронштейны с помощью угольника от разметки на полу, минус 2 мм. Нижний край кронштейна должен выставляем с зазором от пола 2 см.

Затягиваем гайки.

Устанавливаем экран, установив клинья снизу.

Выравниваем и сверлим отверстия напротив меток, отступив от пола 5 см.

Прикручиваем экран к кронштейнам на декоративные саморезы.

Проверяем, чтобы потолок плотно примыкал к верхней дуге. При необходимости обрабатываем герметиком соединение и прижимаем грузом или распоркой.

Когда силикон высохнет, проливаем стыки кабины, проверяем работоспособность леек и переключателя.

Установка душевой кабинки — это достаточно простая процедура, при условии соблюдения инструкции и знания азов сантехнических работ. Если же вы никогда не имели дел с подключением сантехники, работу по установке лучше доверить специалистам.

</index>Используемые источники:

https://sborka-dushevoy.ru/
https://banya-expert.com/podvod-i-sliv-vodi/dushevaya-kabina-90×90-s-glubokim-poddonom.html
https://kakpostroit.su/montazh-dushevoj-kabiny-video/
https://sansovet.com/kvartira/vannaya-komnata/montazh-dushevoj-kabiny.html
https://remboo.ru/inzhenernye-seti/santehnika/ustanovka-dushevoy-kabinyi.html

Установка душевой кабины своими руками: подробная инструкция в 6 шагов
