Теория
Что такое ТЭН в электрическом котле? С точки зрения электротехники это активное сопротивление, которое выделяет тепло при прохождении по нему электрического тока.
По внешнему виду одиночный ТЭН выглядит, как согнутая или завитая трубка. Спирали могут быть самой разной формы, но принцип подключения одинаков, у одиночного ТЭНа два контакта для подключения.
При подключении одиночного ТЭНа к напряжению питания нам нужно просто подсоединить его клеммы к электропитанию. Если ТЭН рассчитан на 220 Вольт, то подключаем его к фазе и рабочему нулю. Если ТЭН на 380 Вольт, то подключает ТЭН к двум фазам.
Но это одиночный ТЭН, который мы можем увидеть в электрочайнике, но не увидим в электрическом котле. ТЭН котла отопления это три одиночных ТЭНа, закрепленные на единой платформе (фланце) с выведенными на ней контактами.
Самый распространённый ТЭН котла состоит из трёх одиночных тэнов закрепленных на общем фланце. На фланце выводится для подключения 6 (шесть) контактов ТЭНа электрического ТЭН котла. Есть котлов с большим количеством одиночных тэнов, например, так:
Схемы подключения ТЭН котла
Вариант 1. Схема подключения к однофазной сети
Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.
Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.
Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.
Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).
Вариант 2. Трехфазное подключение
Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.
Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».
По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.
По схеме «треугольник» 380 Вольт, нужно перемычками соединять контакты 1-6, 2-3, 4-5, у одиночных тэнов 1-2,3-4,5-6 и подавать на них фазные провода. Каждый одиночный тэн будет работать от 380 Вольт, независимо друг от друга.
Вывод
Как видим электрические ТЭН котлы просты в подключении и само подключение ТЭНа не вызывает проблем. Более сложный вопрос подключения автоматики и датчика температур. Об этом в следующих статьях.
©Obotoplenii.ru
Еще статьи
Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.
ТЭН и однофазная сеть. Что к чему прикрутить?
Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:
Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:
Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам.
Два способа подключить ТЭН к трем фазам.
«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке». Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.
Звезда.
Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:
В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:
Треугольник.
На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:
Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.
Итоги статьи.
Подключение мощных электрических нагревательных приборов, таких как электрический котел, дело ответственное.Ошибки могут привести к тяжелым последствиям. Вплоть до выгорания проводки или пожара. Поэтому, если у вас нет соответствующих навыков, товам лучше обратиться к электрику имеющему соответствующую группу допуска. Все действия, которые вы собираетесь делать, вы делаете на свой страх и риск. Помните об этом. На этом все, пишите вопросы в комментариях.
Содержание:
Подключение ТЭНов электрического котла
Первое, на что необходимо обратить внимание — это номинальная мощность ТЭНа. Установив устройство с низкой мощностью, вы будете недополучать тепловую энергию, расходуя при этом большое количество электричества. А установив недопустимо высокую мощность есть большая вероятность постоянного перегрева устройства, а возможен и взрыв.
Что касаемо его расположения, он должен быть полностью погружен в воду, а иначе он будет перегреваться, как правило, его устанавливают в нижней части радиатора. Это дает возможность изолировать его от мест, где скапливается воздух. Для того, чтобы он прослужил дольше и на нем скапливалось меньше налета, который приводит к значительной потери КПД, а также к коррозии, нужно использовать дистиллированную жидкость.
Очень важно, когда вы будете врезать ТЭН или блок ТЭНов в систему отопления, качественно выполнить герметизацию торцевых стыков, поскольку, если жидкость попадет на нагревательный элемент (спираль), возникнет угроза для жителей дома. Рассмотрим вариант подключения к электрическим сетям с различным количеством фаз.
Если у вас одна фаза, зачастую этот вариант наиболее характерен для дач или старых построек, необходимо установить предохранитель. Она характерна наличием двух проводников: фазы и ноля. Существует два метода подключения — параллельно или последовательно, разница состоит в делении исходного напряжения между составляющими.
Чаще подключение выполняют параллельным методом, чтобы минимизировать потери полезной энергии. Последовательная схема используется крайне редко, так как она предполагает потери энергии. Для любой из выбранных схем необходимо выбирать провод с большим сечением, поскольку на него будет большая нагрузка.
Подключение к трем фазам — первый метод это так называемая звезда, предполагает подпитку от сети в 220 В при наличии подведенного из щита нулевого провода. Используется одна перемычка, подключаемая к нулю, а остальные три свободных конца присоединяют к фазам.
Треугольное подключение, приходящее напряжение в данном случае 380 В. Подключив сюда ТЭНы, предусмотренные для использования на 220 В, рискуете их испортить, поскольку они сгорят. Разница между треугольником и звездой заключается в отсутствии нулевого проводника.
Врезка ТЭНов в систему отопления дома
Если вы хотите заменить или найти резервный источник тепла вашему твердотопливному котлу,такому как , например, Дон, Купер, Эван, Бренерам Акватэн либо Теплодар, подобный вариант подойдет отлично, поскольку он не очень трудоемкий и затратный в финансовом плане .
При проведении подобной процедуры соблюдайте меры безопасности, поскольку любые мероприятия с использованием электрической энергии крайне небезопасны.
Рассмотрим более детально, как подключить ТЭНы на котле. При использовании его, как резервного метода нагрева, помните об изменениях уровня напора, для его выравнивания рекомендуется использовать насос.
Рассмотрим поэтапно, как установить подобное устройство:
- Нужно проверить направление резьбы в патрубке, измерить его диаметр.
- Слейте теплоноситель.
- Проверьте уровень радиатора, поскольку при его малейшем наклоне велика вероятность скопления воздушных пробок.
</span> Воздушная пробка в радиаторе отопленияУстановите нагревательный элемент в патрубок. Для того, чтобы отверстие было герметичным, используйте прокладки, которые идут в комплекте, если их нет, изготовьте их.</li>Подсоедините нагревательный элемент и терморегулятор к радиатору.</li>Если у вас не был ранее установлен кран Маевского, установите. Поскольку необходимо будет выпустить из системы воздух.</li>
Затем заполните систему жидкостью, при помощи крана Маевского спустите скопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи во избежание поражения электрическим током, если все же пробой присутствует, проверьте исправность нагревательного элемента. Если у него нарушена изоляция, нужно поменять ее. Затем выполните установку повторно.
Расчет мощности и разновидности ТЭНов
Существует общепринятая формула, при помощи которой можно правильно рассчитать необходимую мощность, вычисления выполняется оперируя тем, что на обогрев 10 м2 площади комнаты затрачивается 1 Квт энергии… Выглядит она следующим образом:
Р=0,0066*m*(T1-T2)/t, где
m — это объем нагреваемой жидкости,
t1 — конечная температура жидкости, градусы Цельсия,
t2 — начальная температура жидкости,
t — период за который нагревается жидкость, мин.
Р — мощность нагревательного элемента.
Попробуем произвести расчет для алюминиевой батареи из 6 секций, объем вмещаемой жидкости около 4 литров. Необходимо за 15 минут подогреть радиатор с 15 градусов до 60. Выполняем расчет:
Р=0,0066*4 (60-15)/15=0,792, таким образом мощность должна составлять 0,8 кВт.
Видео о подключении ТЭНа к одно- и трехфазной сети:
- Электросхемы подключений
Вступление
Вы планируете или уже купили прямоточный электрический котел, для системы отопления своего дома. Предлагаю, заранее познакомится особенностями подключения таких котлов, и посмотреть, как выглядит схема подключения электрического котла.
Об электрических котлах
Классическим электрическим котлом отопления, можно сказать котлом по умолчанию, тип которого не указывают, считаются электрокотлы с ТЭН нагревательными элементами.
ТЭН это аббревиатура трубчатого электрического нагревателя. Аналог, которого вы видите в электрическом чайнике со спиралью.
В зависимости от количества тэнов котла меняется их мощность. Так как тэны чаще стандартны, то мощности электрических котлов у разных производителей тоже стандартны. Это 6/9/12/14/18/21/24/28 кВт.
Стоит отметить, что понятие электрический котел, гораздо шире, чем только ТЭН котлы. Получили распространение индукционные и электродные котлы, которые также являются электрическими.
Схема подключения электрического котла
Общая схема подключения электрического котла с ТЭН нагревателями, это не что иное, как схема подключения одного или нескольких тэнов к электропитанию.
Чтобы разобраться и понять принцип подключения тэнового котла, посмотрим на ТЭН.
На фото вы видите простейший ТЭН, состоящий из одной нагревательной трубки. Как следствие для подключения у такого ТЭНа есть только два контакта. Подключается такой ТЭН, напрямую. Один контакт на фазу (чаще 220 Вольт), второй контакт на рабочий ноль.
Мощность таких тэнов небольшая и они не используются в отеплительных котлах. Их прерогатива чайники или стиральные, посудомоечные машины.
В электрических котлах тэны «завивают» из двух, чаще трех трубок. Выглядит тэн для котла так.
Как видите контактов для подключения у таких тэнов уже 6 (шесть) и это самый простой вариант. Задача подключения ТЭН котла, правильно соединить шесть контактов тэна, чтобы подключить его к электропитанию.
В этом нет ничего сложного, если вспомнить две классические схемы подключения из курса электротехники. Вы наверняка о них слышали, это схемы под названием «звезда» и «треугольник». Я писал о них довольно подробно в статье Как получает электроэнергию потребитель низкого напряжения 380 Вольт.
Опишу эти схемы простым языком. Итак, у нас 6 контактов разбитых по парам. Всего три пары.
- Схема «звезда» предполагает соединить один контакт из трёх пар и подключить его к рабочему «нулю». Оставшиеся контакты пар тэна, подключают к фазам L1, L2, L3 если питание 380 В или также соединяют и подключают к фазе L, если питание 220 В.
- По схеме «треугольник» все пары контактов соединяются последовательно и подключаются к трём фазам 380 В.
На практике
Если вы покупаете готовый котел, а не собираете его самостоятельно, то у вас будет блок управления котла в котором будут клеммы для подключения электропитания.
Единственное, что вам нужно сделать, это правильно рассчитать сечение питающего кабеля и номинал автомата защиты для котла.
Я писал об этом в статьях Как подобрать кабель в электросети и Расчет сечения кабеля, автоматов защиты.
Кратко напомню, что эти расчёты проводятся по мощности котла с использованием таблиц 1.3 ПУЭ. Так как алюминий скоро будет возвращен в электромонтаж, приведу сводные таблицы по которым можно подобрать сечение кабеля по мощности прибора для медных и алюминиевых проводов (жил кабеля).
Также поможет такая таблица подбора сечения кабеля и устройства защиты для котлов Protherm Скат.
Вывод
Схема подключения электрического котла с ТЭН нагревателями рассмотрена. При элементарных знаниях электротехники собрать такой котел можно самостоятельно.
©elesant.ru
Еще статьи
В предыдущей статье, я рассказал о подключении блока управления электрокотла ZOTA – 12 к электросети дома, теперь, для завершения монтажа, осталось правильно подсоединить провода к ТЭН (трубчатым электронагревателям) котла, которые у этой модели расположены отдельно, в блоке нагревательных элементов — теплообменнике.
Как мы уже выяснили ранее, трубчатые электронагреватели здесь рассчитаны на напряжение 220 В, значит подключение к трехфазной сети выполняем по схеме «звезда». Другие возможные варианты подключения Тэн электрокотлов, а также информация о том, как определить какая схема подходит вам, представлены ЗДЕСЬ.
Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:
При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4.
Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:

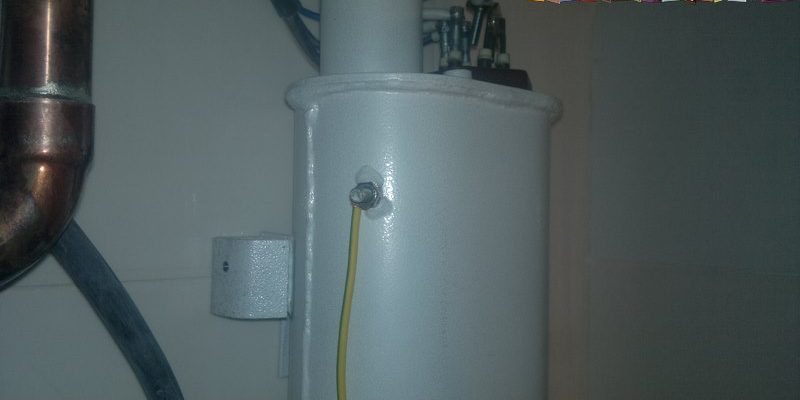

Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.
Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.
Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).
Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.
На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».
Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.
Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.
Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.
Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.
Либо, как вариант, можно просто прикрепить к трубе отопления:
Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.
Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.
Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.
Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.
