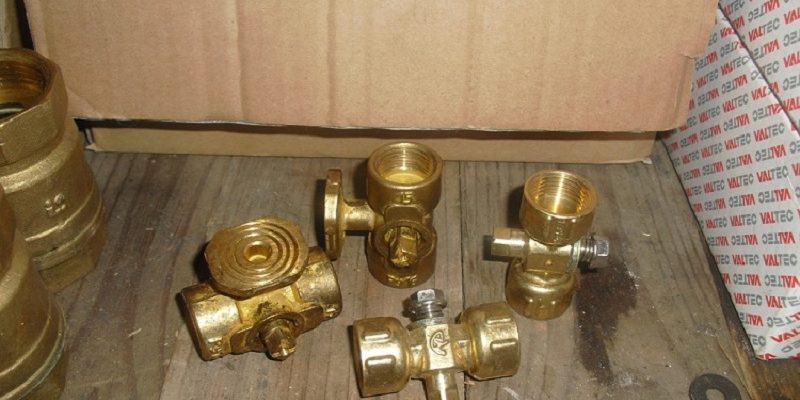

Трехходовой кран для манометра: цели применения, варианты

Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

Краткое описание

Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

1. Своевременное отключение манометра от коммуникации.
2. Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
3. Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

Принцип работы

Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

1. Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
2. Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
3. Фиксация контрольного изделия (манометра).
4. Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

Сферы использования

Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

1. Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
2. Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
3. В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
4. Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

Основные преимущества

Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

1. Трёхходовой кран не нуждается в индивидуальном контроле.
2. Длительный эксплуатационный срок.
3. Для монтажа не нужно прилагать больших усилий.
4. Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
5. Минимальный показатель гидравлического сопротивления.
6. Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
7. Отсутствуют зоны, в которых могла бы застаиваться жидкость.

Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

Разнообразие модельного ряда

Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

Натяжной тип агрегата

Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

1. Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
2. Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
3. Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
4. Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

1. Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
2. Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

Высококачественные изделия

Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

• хорошая герметичность;
• удобная и простая конструкция;
• простота эксплуатации;
• компактность;
• лёгкость монтажа;
• даже через несколько лет в проточных зонах не накапливается мусор;
• агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

Менее популярные механизмы

В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

Качественный монтаж

Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

Правила эксплуатации

Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

1. В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
2. Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
3. В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
4. В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.

И снова здравствуйте!

Простая конструкция и надежный шаровый механизм управления сделали трехходовой кран популярным запорно-регулирующим элементом для систем инженерных коммуникационных трубопроводов в самых разных областях. Сегодня я предлагаю разобраться, где же это устройство применяется, как работает, сколько стоит и каким образом устанавливается.

Что это такое и для чего он нужен

Трехпроходной кран – это «тройник» с запорным механизмом. Его задача:

1. Смешивать потоки разных транспортируемых по трубопроводу сред – теплоносителя в отопительном контуре, воды в системе ГВС, газов или других веществ в промышленных магистралях и пр. Упрощая, такие трехходовые краны можно сравнить с типичными кухонными смесителями, с той лишь разницей, что смешанную среду они выводят не в привычную для всех раковину, а в одну из магистральных веток.
2. Разделять поток транспортируемой среды и разводить его по разным контурам.

Отсюда и принципиальное деление трехходовых кранов на смесительные и разделительные.

Назначение и область применения трехходовых кранов

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Технические и эксплуатационные характеристики трехходовых кранов

Ключевые технические параметры трехходовых кранов:

1. Типоразмер, а точнее, диаметр условного прохода патрубков.
2. Пропускная способность, напрямую связанная с размером сечения патрубков.
3. Рабочее давление.
4. Максимально допустимый температурный режим.
5. Класс герметичности.
6. Срок службы, определяющий расчетное количество оборотов (циклов).
7. Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Все эти характеристики для запорной арматуры жестко регламентированы стандартами ГОСТов. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

• Трехходовые Т-образные смесители имеют 4 рабочих положения.

• Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.

• «Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.

На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Из каких материалов изготавливают трехходовые краны

Прочность запорной арматуры, ее эксплуатационные возможности определяет материал, из которого она изготовлена.

Для корпуса, штока и запорного элемента трехходовых кранов чаще всего исполдьзуется:

1. Сантехническая латунь. Отличные характеристики и относительно небольшой вес таких моделей объясняют, почему они чаще всего встречаются в бытовых системах отопления и водоснабжения. Для дополнительной защиты детали могут покрываться никелевым или хромовым составом.
2. Бронза. Бронзовые изделия также отличаются превосходным качеством, но из-за стоимости менее востребованы.
3. Углеродистая сталь. По сути это более дешевый аналог латуни. Однако к выбору запорной арматуры из углеродистой стали стоит подходить ответственно, т.к. низкокачественные сплавы существенно сокращают срок эксплуатации запорного механизма.
4. Чугун. Такие «тройники» используются разве что в инженерных системах коммунальных хозяйств и на промышленных магистралях. Обладая хорошими антикоррозийными свойствами, чугунные изделия крайне быстро изнашиваются, а их большой вес существенно снижает спрос.

В агропромышленном комплексе и в медицине часто используются трехходовые краны, изготовленные из полимеров.

Запорный элемент некоторых моделей может быть выполнен из керамики. Она надежна, отличается износоустойчивостью. Однако керамика крайне восприимчива к составу транспортируемой среды. Если носитель недостаточно чист, такой механизм очень быстро выходит из строя. Поэтому трехходовые краны с керамическим картриджем чаще всего устанавливаются в системах водоснабжения или отопительных контурах, работающих на очищенном антифризе.

Уплотняющие детали «тройника» (прокладки, сальник, седельные кольца) могут изготавливаться из тефлона. Его использование повышает рабочий температурный режим трехходового смесителя до 150 °C. Также кольца могут покрываться фторопластом.

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

1. Герметичный корпус с тремя Т-образно расположенными патрубками.
2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
3. Сальник.
4. Шток, передающий движение на затворный механизм.
5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Плюсы и минусы трехходовых кранов

Достоинства	Недостатки
Компактность и эргономика	Ограниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затвором	Не предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивления	Быстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажа	Ограниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

 Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

Кран	Вентиль	Задвижка	Клапан
Функция затвора	+	+	+	+
Функция регулировки	Не рекомендована	+	+	+
Форма затвора	Шар, пробка	Клин	Диск, клин	Букса
Принцип движения затворного механизма	Вокруг собственной оси	Параллельно потоку	Перпендикулярно потоку	Параллельно потоку
Рукоятка управления	Рычаг	Маховик	Маховик	Рычаг, маховик
Возможность установки электропривода	+	+	+	+
Возможность установки термостата	Только внешний (для моделей с автоматическим управлением)	+	—	+
Компактность	+	—	—	+

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

Параметры	Виды трехходовых кранов
Тип затворного механизма	Шаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затворе	Полнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизме	Т-образные, L-образные
Способ управления	Ручные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединения	Резьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

• Особенности конструкции.
• Материал, из которого он изготовлен.
• Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

1. Сфера использования.
2. Максимальная температура нагрева транспортируемой среды.
3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
4. Рабочее давление системы.
5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

• Немецкий бренд Danfoss.
• Шведского производителя ESBE.
• Австрийскую компанию HERZ.
• Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

• Габаритов.
• Материала, из которого она изготовлена.
• Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Правила монтажа трехходового крана

1. К месту монтажа необходимо обеспечить свободный доступ.
2. «Тройник» устанавливается рычагом вверх или вбок (наружу). Рычаг управления должен свободно двигаться в нужном направлении.
3. Маркировка в виде стрелочек на корпусе прибора подскажет, как правильно его подключить к системе. Стрелки обозначают, в каком направлении будет двигаться поток.
4. При низком качестве теплоносителя перед трехходовым смесителем желательно установить фильтр.
5. В отопительном контуре «тройник» устанавливается перед циркуляционным насосом.
6. Резьбовое соединение обязательно уплотняется льняным волокном и обрабатывается герметиком.
7. При соединении под сварку необходимо избегать образования окалины внутри магистрали.

Схема подключения трехходового крана к отопительному контуру

Схема подключения трехпроходного крана к системе водоснабжения с водонагревателем

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Заключение

Самое большое достоинство трехходового клапана – несложный самостоятельный монтаж. Настроив его на оптимальный режим работы, вы получите эффективную систему отопления и водоснабжения.

Удачи вам во всех начинаниях! Подписывайтесь и делитесь полезной информацией со своими друзьями и знакомыми в соцсетях. Жду ваших комментариев, до новых встреч!

сновное назначение манометра — фиксировать давление в трубопроводе. Трехходовой кран при этом выступает как соединительный элемент и служит для выполнения сразу трех основных функций: продувки, проверки прибора и полного отключения измерительного устройства.

Как работает кран?

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. Поскольку конструкция содержит сливное отверстие в корпусе, и конусовидную пробку, которая имеет проход Т-образной формы, поворот рукоятки в рабочий режим направляет поток транспортируемой среды к манометру для контроля давления, перевод крана в положение «закрыто» позволяет перенаправить поток в трубе отключив измерительный прибор, либо переходит в режим закрытой магистрали, когда давление в устройстве обнуляется, что позволяет избежать залипания стрелки и сводит к минимуму возможность отказа прибора.

Таким образом, всего четыре функциональных положения:

• Кран соединяет прибор с рабочим пространством для замера уровня давления.
• Манометр изолирован от транспортируемой среды и сопряжен с атмосферой (уровень давления — нулевой).
• Прибор отключен, а рабочая среда выходит на воздух — осуществляется процесс продувки сифона.
• Собственно присоединение контрольного измерительного прибора (манометра).

То, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, показывает исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в нулевое положение, а при подключении прибора также без промедления и резких скачков занимает прежнее положение, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился.

Чтобы продуть кран, и существует положение сброса.

Это важно! Если опускание при отключении быстрое, но до нулевого значения стрелка прибора так и не доходит, это говорит о том, что пружина в манометре ослабла.

Запорное устройство в обязательном порядке устанавливается в трубопроводах на производственных предприятиях, где контроль за уровнем давления — необходимое условие согласно строительным нормам и правилам.

Рекомендуем ознакомиться:  Вакуумный клапан для систем канализации

В частном домостроении и многоквартирных домах вместо трехходового вентиля используют обычный проходной муфтовый кран.

Достоинства устройства

Кран для манометра — надежная конструкция, которая прекрасно справляется с задачей, на нее возложенной, поскольку отличается простотой и надежностью. Кран легко монтируется, для подключения не требуется каких-либо особых усилий и пристального контроля после монтажа — это удобное в эксплуатации и обслуживании устройство, в нем отсутствуют места, где может застаиваться жидкость, а уровень сопротивления движущейся жидкости очень низкий. Все это продлевает срок эксплуатации.

Разновидности кранов для манометров

Устройства различаются по конструктивным особенностям и способами крепления.

Пробковые натяжные

Материалом для изготовления этого типа кранов служит латунь, что делает эти устройства недостаточно прочными, при затягивании гайки пробка на конце может сломаться, при этом запорный механизм требует приложение некоторых усилий для запуска.

Этот тип устройства имеет 4 разновидности:

• Конструкция с резьбой с обеих сторон, может быть как метрическая так и трубная резьба.
• Устройство, в котором с одной стороны трубная резьба, а с другой — метрическая.

Обратите внимание! Третье отверстие крана в обоих случаях определяется как дренажное.

• Более усовершенствованная конструкция, оснащенная затвором рычажного типа или в виде бабочки.
• Устройство также имеет отверстия с двух сторон с резьбой и дополнительно — фланец для присоединения прибора измерения.

Шаровой с дренажом

Наиболее современное и популярное устройство, поскольку пользоваться им намного удобней: это легкая конструкция, оснащенная рукояткой. Кран характеризуется высокими показателями герметичности и невозможности скопления загрязнений в проточной части.

Шаровой с муфтой

Выполняется из хромированной латуни. Манометр или дренаж в этом случае подключается к муфте, поэтому этот кран не является трехходовым в прямом смысле.

Рекомендуем ознакомиться:  Краб-крепление — система соединения для профильной трубы

Кнопочный

Отличается от всех других типов кранов наличием кнопки, с ее помощью происходит замер до тех пор, пока кнопка нажата, при отпускании, манометр автоматически отключается.

Особенности установки

Установка крана ничем не отличается от установки любых запорных устройств: они прикручиваются к трубе, с предварительной обмоткой фум-лентой для герметичности.

Обратите внимание! Лучше осуществлять присоединение вручную, чтобы не повредить резьбу излишними усилиями.

Кран под манометр — неразборное устройство, поэтому ремонт возможен лишь в том случае, если происходит протечка стыков. Для этого придется полностью демонтировать устройство, загерметизировать стыки и закрутить кран снова.

Пробковые краны можно чистить вручную от засорений или в тех случаях, когда изнашивается кольцо для уплотнения.

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

• В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
• В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

 Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

• 45/55%;
• 40/60%;
• 20/80%.

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Виды

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

• Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
• Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

• Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

• Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

• Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
• Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
• Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
• Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

• Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
• Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
• Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Прямое подключение к источнику тепла

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Кран трёхходовой для манометра. Для чего используют трёхходовый манометрический кран? Разновидности трёхходовых вентилей для манометра. Особенности монтажа и обслуживания.

Кран трёхходовой для манометра — это устройство, которое устанавливается на трубопровод непосредственно перед измерительным манометром. Такие краны используются в различных коммуникациях, среди которых: трубопроводы горячей и холодной воды, паропроводы, а также в газовых баллонах. Основная функция трёхходового вентиля — обеспечение безопасной работы измерительного прибора.

Для чего используется трёхходовый манометрический кран?

Трёхходовыми такие вентили называют из-за того, что они имеют три отвода (входа/выхода). Принцип действия этого устройства довольно прост: пробка имеет вырез в виде буквы «Т», который во время её вращения совпадает с одним или двумя отводами. Вентиль такого типа выполняет несколько основных функций, на которые стоит обратить внимание:

• такой вентиль позволяет выполнить проверку манометра в случае необходимости. Проверка выполняется с помощью манометра, который называют контрольным;
• кран трёхходовой устанавливается под манометр и предохраняет прибор от избыточного давления и перегрузок;
• в случае необходимости эта разновидность запорно-регулирующей арматуры позволяет провести отключение конкретного измерительного прибора от коммуникации;
• появляется возможность осуществления продувки отвода манометра. Таким образом, прибор предохраняется от загрязнений и точность его показателей не ухудшается со временем.

Трёхходовым краном в обязательном порядке должны оснащаться трубопроводные коммуникации, используемые в производственных целях. В противном случае перед манометрами будет отсутствовать контроль давления, что приведёт к искажению показаний измерительного прибора, а также может стать причиной возникновения аварийной ситуации в системе.

Для коммуникаций, которые используются в частных целях, как правило, установка такого устройства не требуется. Для хозяйственных трубопроводов существует альтернатива этому изделию — муфтовый вентиль. Вентили муфтового типа идеально подходят для работы в системах, которые отличаются небольшими показателями давления.

Разновидности устройств

На сегодняшний день существует три основных разновидности трёхходовых вентилей, которые распространены повсеместно:

• пробковый натяжной;
• шаровый с дренажем;
• шаровый с муфтовым отводом.

Кран трёхходовой пробковый натяжной для манометра. Может иметь следующие варианты исполнения:

• два отвода, которые подключаются непосредственно к концам труб, и один отвод для дренажа;
• каждый из отводов выполняет свои функции (трубный, метрический и дренажный);
• модель с трубным, метрическим и дренажным отводом, оснащённая рукояткой. Рукоятка может быть в виде рычага или бабочки;
• модель с двумя трубными отводами и фланцем, который необходим для монтажа контрольного манометра во время проверки.

С конструктивной точки зрения, такое устройство является очень простым, однако, оно имеет несколько ощутимых минусов:

• для переключения вентиля необходимо приложить довольно большое усилие;
• при подтягивании гайки существует риск оторвать хвост пробки.

Шаровые трёхходовые краны с дренажем. Такие изделия производятся из сплава латуни и отличаются от других кранов тем, что имеют отверстие для дренажа. Дренажный отвод располагается по одну сторону с запорным шаровым элементом, что позволяет устройству функционировать. Дренажный отвод оснащается специальным винтом, который выполняет функцию заглушки.

Для таких вентилей максимальный показатель давления не превышает 1,6 МПа. Что касается температуры, то дренажные модели способны выдерживать +140 °C в коммуникациях, транспортирующих воду. Максимальная рабочая температура крана шарового для манометра в трубопроводах, транспортирующих пар, составляет 225 °C.

Кран шаровой с муфтовым отводом. Такие изделия считаются наиболее простыми (с конструктивной точки зрения). Кран шаровой муфтовый трёхходовой под манометр изготавливается из сплава латуни, которая для увеличения антикоррозийных качеств оснащается прослойкой хрома. Уплотнительные элементы в таком кране выполняются из тефлона.

Максимальный показатель температуры, при котором возможна нормальная эксплуатация этого устройства, не превышает 150 °C. Основное преимущество такого крана — долговечность использования (примерно 20 000 циклов).

Особенности монтажа и обслуживания

Установка шарового трёхходового крана не отличается от любого другого устройства, которое относится к запорно-регулирующим механизмам. Для усиления показателей герметичности во время монтажа таких вентилей используют специальные уплотнительные материалы (ФУМ-лента, пенька и т. д.).

Специалисты рекомендуют затягивать такие устройства вручную, так как латунь не отличается высокими прочностными характеристиками и может треснуть. В случае необходимости можно воспользоваться гаечным ключом. Трёхходовые шаровые краны для манометров по своей конфигурации являются неразборными устройствами, поэтому отремонтировать такое изделие своими руками в случае его поломки невозможно. Ремонт такого устройства возможен только в одной ситуации — если кран забился мусором изнутри.

Помимо этого, когда кран перекрыт, а, транспортируемая по коммуникации среда продолжает двигаться, следует обратить внимание на плотность прижима пробки. Кроме этого, такая проблема может возникнуть в результате засорения механизма крана.

Источник: http://trubamaster.ru

Используемые источники:

• https://postroivsesam.ru/articles/printsip-ustanovki-tryohhodovogo-krana-dlya-manometra
• https://vseotrube.ru/ventili-i-zadvizhki/trehhodovoj-kran
• https://infotruby.ru/armatura/trehhodovoj-kran
• https://znatoktepla.ru/truby/printsip-raboty-trehhodovogo-krana.html
• https://novostivl.ru/mpub/r/kran-tryohkhodovoj-dlya-manometra.htm
