Если отапливать дачный дом c помощью камина с топкой, можно экономить электроэнергию и обойтись без дорогого котельного оборудования. Однако комнаты нагреваются только до тех пор, пока горят дрова. Как запасти тепло впрок, чтобы ночью не пришлось вставать и вновь разводить огонь?
Современные печи-камины и каминные топки — эффективные и экономичные отопительные приборы: производимое ими тепло обходится в 2–2,5 раза дешевле тепла от электронагревателей.
Фото: Jotul
Многие агрегаты оснащены функцией длительного горения, и всё же одной закладки дров обычно хватает лишь на 3–4 ч (исключение составляют газогенераторные печи больших размеров). Как только пламя гаснет, металлический корпус начинает стремительно остывать. В итоге ночью становится зябко, а к завтраку приходится спускаться в тёплых свитерах. Поговорим об усовершенствованиях, благодаря которым камин приобретает теплоаккумулирующую способность.
Фото: Hoxter
Решить проблему отопления дачи можно, купив топку с бойлером, однако потребуется смонтировать систему водяного отопления
Фото: Schmid
Будет гораздо проще, если оснастить агрегат теплоаккумулирующими элементами
Поможет камень
Большинство готовых каминных облицовок изготовлено из лёгкого бетона, а этот материал почти не накапливает тепло. Однако можно заказать отделочный комплект из природного камня талькомагнезита или талькохлорита, обладающего очень высокой удельной теплоёмкостью — около 980 Дж/кг • К (примерно в 1,6 раза выше, чем у печного кирпича). Подобная продукция есть в ассортименте компаний «Технолит», «Тёплый камень», «Энергоресурс-Т» и др. Если вы приобрели популярную модель топки, то достаточно внести предоплату — и через 3–4 нед мастера смонтируют комплект, стоимость которого составит 90–260 тыс. руб. в зависимости от габаритов и дизайна конструкции. Чтобы тепла хватало на ночь, толщина вертикальной облицовки должна составлять не менее 60 мм, а верхней крышки — 100 мм.
Другой вариант — найти печника, который сложит для топки кожух из кирпича либо шамотных блоков. При этом между металлическими стенками и каменной кладкой необходимо оставить зазор около 10 мм, который компенсирует тепловое расширение прибора. Рабочий раствор готовят из измельчённой шамотной глины с добавлением 10 % цемента.
Но кирпичный короб, даже с расшитыми швами вряд ли станет украшением интерьера — ему необходима отделка, например печным кафелем. Цены на плоскую плитку стартуют от 500 руб. за 1 м2, на коробчатую (изразцовую) — от 4 тыс. руб за 1 м2. Первую фиксируют термостойким клеем («Плитонит СуперКамин», «Терракот» и др.). Изразцы дополнительно крепят проволокой в процессе укладки. Кроме того, теплоаккумулирующий кожух можно облицевать природным камнем (лучше всего — пилёным талькомагнезитом, но подойдёт и обычный песчаник) или декоративным кирпичом.
К сожалению, заводскую печь-камин вряд ли удастся обложить кирпичом. Всё дело в неудобной конфигурации корпуса, к тому же подобные приборы обычно устанавливают без фундамента: перекрытие, скорее всего, не выдержит дополнительной нагрузки. Остаётся смонтировать на ближайшей к агрегату стене теплоаккумулирующую панель площадью 2–5 м2. Эту работу несложно выполнить даже в деревянном доме: к брёвнам (брусьям, доскам обшивки) через теплоизолирующую подложку (например, Rockwool Fire Batts или Minerit LW Sauna) крепят гипсоволокнистый лист (ГВЛ), а уже к нему приклеивают печную керамическую плитку или природный камень толщиной 30 мм.
Фото: Masterweld
Шибер классической конструкции управляется вручную и, в отличие от поворотной заслонки, не может быть оснащён тросовым приводом
Закрываемся на ночь
Значительная часть тепла, накопленного корпусом камина, ночью улетучивается через дымоход. Чтобы уменьшить теплопотери, по окончании топки необходимо закрывать воздухозаборные отверстия. Кроме того, не помешает оснастить дымоход шиберной задвижкой. Однако последняя ни в коем случае не должна полностью перекрывать дымовой канал — иначе есть опасность отравиться угарным газом. На тот случай, если в топке остались тлеющие поленья, в заслонке должно быть предусмотрено аварийное отверстие.
Резервный аккумулятор
Сильнее всего нагревается верхняя часть камина, поэтому здесь целесообразно разместить специальные теплонакопительные пластины и объёмные модули, изготовленные из чугуна или шамота. Их производят для конкретных моделей топок, но существуют и универсальные; подобную продукцию представляют компании «Вольфсхойер Тонверке», Sсhmid, Brunner и др. Пластины монтируют не только на верхней, но и на боковых стенках топки (если для них предусмотрено соответствующее крепление). Однако эффект будет ощутим, лишь если масса теплоаккумулятора достаточно велика (от 80 кг), — изучите паспорт топки и удостоверьтесь в том, что она выдержит подобную нагрузку.
Кроме того, в продаже есть особые объёмные модули из шамота, которые закрепляют на начальном отрезке дымохода с помощью хомутов. А компании Romotop и «Вольфсхойер Тонверке» производят сборные дымообороты — их устанавливают рядом с камином или за ним и облицовывают кафелем либо маскируют вентилируемой конструкцией из ГВЛ. Масса подобных напольных теплоаккумуляторов составляет от 120 до 250 кг, и они способны сохранять тепло до 12 ч. Однако такие устройства значительно ухудшают тягу, а следовательно, придётся увеличить высоту дымовой трубы и/или дополнительно утеплить её верхнюю часть.
Каменная облицовка способна хранить тепло до 24 ч, но её масса обычно превышает 150 кг, и камину может потребоваться фундамент
Шамотные и металлические теплоаккумулирующие модули вполне доступны — от 12 тыс. руб., а вот сборный дымооборот обойдётся минимум в 60 тыс. руб.
Более простое и дешёвое (но не столь эффективное) решение — собрать первые 2–3 м дымохода из сэндвичей, у которых пространство между внутренней трубой и обечайкой (кожухом) заполнено перлитовым песком. Если топка или печь-камин не рассчитана на значительное давление сверху, тяжёлый дымоход нетрудно опереть на стену с помощью стального кронштейна.
- Источник: Журнал «Идеи вашего дома» №215
- Материал подготовил: Владимир Григорьев
Поделиться ссылкой

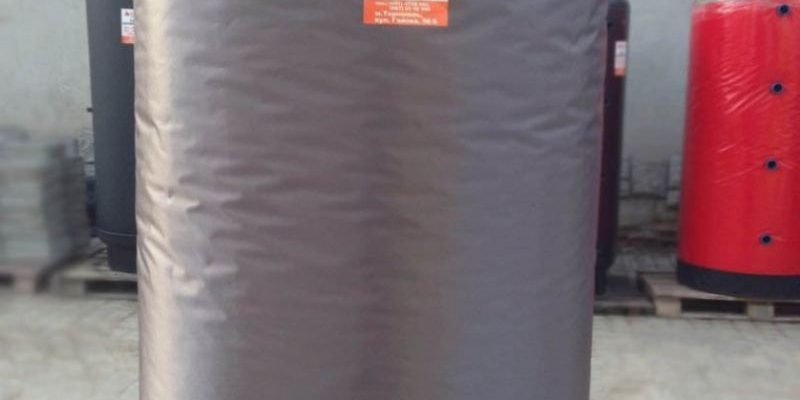

Часто теплоаккумулятор для отопления называют теплонакопителем и устройством буферным. Разработаны они, чтобы накапливать избыточное тепло от разных источников (топок каминных, коллекторов солнечных, различных котлов, насосов тепловых и пр.), а также служить гидравлической развязкой больших тепловых потоков, используемых для отопления.
Теплоаккумуляторы создают временной баланс между производством источниками тепла и его использовании потребителями.
ТОП-10: Nibe BU – 500.8
Применение
Применяют данный вид теплоаккумулятора для котла отопления с разными источниками тепла, будь то тепловой насос или котел, солнечный коллектор или иной, а также, в качестве альтернативного поставщика, эффективного при отключении централизованной подачи.
Важно: при функционировании с котлами, использующими твердое топливо, исключается перегрев теплоаккумуляторов, повышается из коэффициент полезного действия и продлевается период эксплуатации котельного оборудования. Дополнительно удается сократить периодичность загрузки его топливом.
Особенности
Для данной модели теплоаккумулятора они следующие:
- привлекательный дизайн;
- эффективная пенополистирольная теплоизоляция толщиной до 140 мм. Ее легло снять, чтобы уменьшить размеры устройства при невозможности его прохождения через дверные проемы. Она по виду схож с формованными панелями, наружная сторона которых покрыта белым ПВХ;
- допускает подключение более одного электронагревателя;
- использование в качестве альтернативного источника, при отсутствии централизованного отопления;
- способность потреблять дешевую энергии (ночной тариф) при работе с двухтарифными счетчиками и электрокотлами;
- наличие дополнительных змеевиков у отдельных модификаций, установленных в нижней части. Благодаря им можно подключать дополнительные источники тепла;
- имеются фланцы для подключения ТЭНов и термометра;
- возможность распределять теплоноситель вдоль всей высоты устройства, благодаря вертикальной планке, имеющейся у теплонакопителя на входе (слева);
- пригодность для организации самых сложных отопительных систем, включая те, для которых значение тепловой нагрузки достаточно большое.
Технические показатели
- Тип – напольный;
- Емкость бака — 500 литров;
- Предельная величина давления во внешнем баке – 6 бар;
- Температура нагрева максимальная — 95 Сº;
- Масса устройства – 106 кг;
- Диаметр – 750 мм;
- Высота – 1757 мм.
Купить
ТОП-9: ETS 200
Обзор
У этих теплоаккумуляторов для котлов отопления корпус стальной и жаропрочная изоляция сверху. Под ней находятся блоки, накапливающие тепло. Они изготовлены из композитного материала высокой теплопроводности, которые нагреваются с помощью ТЭНов.
Тепло накапливается ночью, когда действуют льготные тарифы на электроэнергию. Затем, днем оно используется для обогрева помещения.
Для быстрейшего нагрева, в конструкцию вмонтирован вентилятор.
Важно: Чтобы моно было регулировать температуру помещения, а иными словами управлять разрядом, необходим встроенный регулятор, который не предусмотрен комплектацией, поэтому обязательно приобретается отдельно.
На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда.
Чтобы была возможность устанавливать время начала зарядки и ее окончания (во время действия льгот на оплату энергии) обязательна установка электрического оповещателя (сигнала) или таймера. Его тоже комплекте нет. Приобретают его за дополнительную плату.
Технические показатели
- Величина мощности, кВт – 2.0;
- Габариты, мм – 650х605х245 (ВхШхГ);
- Масса, кг – 118;
- Диапазон рабочих температур, град- +7-+30;
- Производитель – Германия;
- Тип крепления –напольный;
- Гарантийный срок – 3 года.
Назначение модели – регулировка отдачи полученного от того или иного источника тепла для эффективного обогрева помещения.
Устройство
Внутри есть трубчатый нагреватель, для изготовления которого использована высококачественная сталь. Он нагревает камни, способные аккумулировать тепло, о них отдают его, охлаждаясь естественным образом, воздуху, проходящему через них под действием вентилятора.
Установив в помещении датчик, можно тепло регулировать с высокой точностью, экономя (за счет встроенного аккумулятора) значительную часть электрической энергии.
Комфортный режим задается регулятором мощности.
Стоимость
| Где купить | Цена в рублях |
| https://tepla.shop/product/ets-200?_openstat=bWFya2V0LnlhbmRleC5ydTvQotC10L_Qu9C-0L3QsNC60L7Qv9C40YLQtdC70YwgKNCi0LXQv9C70L7QsNC60LrRg9C80YPQu9GP0YLQvtGAKSBTVElFQkVMIEVMVFJPTiBFVFMgMjAwO1R2VmMzTG5DdG56OGgwQ25OODhVdnc7&frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%25B&ymclid=285742735834950992200004 | 55000 |
| http://www.vseinstrumenti.ru/klimat/obogrevateli/konvektory/elektricheskie/stiebel_eltron/ets_200_74484/ | 29900 |
| http://thermomir.ru/subitem/teploakkumulyatoryi-stiebel-eltron-ets-200 | 55000 |
| http://aley.ru/cash/info/11039.html | 49500 |
| http://otmorozok.com/index.php?route=product/product&product_id=2908 | 77600 |
ТОП-8: HAJDU AQ PT 500
Hajdu накопители буферные (они же теплоаккумуляторы) предназначены для поставки горячей воды в закрытую систему отопления. В зависимости от выбранного типа, подсоединять к ним можно нагреватели, использующие газ и мазут, котлы, использующие твердое топливо и биомассу для работы, солнечные батареи и топливные насосы.
Объем таких нагревательных конструкций, поступающих в торговую сеть, варьирует от 300 литров до 870.
Их разновидностей много:
- AQ PT серия (пустые баки);
- AQ PT C (со змеевиком);
- AQ PT C 2 (комбинированные).
Устройство
Поверхность бака изнутри не покрыта защитным антикоррозионным слоем, из-за чего бак рекомендуется заполнять водой исключительно для отопления.
Дополнительно приобретается теплоизоляция для конструкции, поскольку комплектация ее не предусматривает. Она сделана из мягкой пены на основе полиуретана. Толщина ее 100 — 120 миллиметров.
Для изготовления кожуха выбрана кожа искусственная. Изоляция с кожухом быстро снимаются, если устройство не проходит в двери. Без них такой проблемы нет даже, если идет речь о теплонакопителе максимального объема.
Установка на место, где устройство будет эксплуатироваться, производится так же, без них. С такими конструкциями не возникнет непредвиденной ситуации.
Они вполне способны обеспечить пространство теплом. При этом, во много раз возрастает КПД вырабатываемой энергии.
Параметры
- Производитель – Венгрия;
- Масса – 99 кг;
- Гарантия – 3 года;
- ДхВ – 650х1675 мм;
- Наибольшее возможное давление в баке и накопителе — 3 бар и 0,3 МПа;
- Размер монтажа ТЭНа, воды и термодатчика – 1″1/2 , 1″1/2 и 1/2.
Стоимость
Модель теплоаккумулятора для отопления купить выгодно можно в интерент-магазинах:
ТОП-7: HAJDU AQ PT 1000 C
Описание
Бак у этого теплоаккумулятора рассчитан на 1000 литров. Предназначено устройство для совместной работы с солнечным коллектором и твердотопливным котлом.
Буферная конструкция, помимо сохранения избыточного тепла, вырабатываемого котлом твердотопливным или любым другим альтернативным источником энергии, может его перенаправлять в теплоаккумулятор.
Среди таких дополнительных источников активно набирают популярность солнечные батареи, стоимость которых не столь велика, как может показаться.
Их достоинство в том, что практически бесплатное тепло они поставляют круглый год, даже при небольшом освещении. Даже в пасмурную погоду система отопления от них может получать десятки киловатт энергии.
Конструкция
Внутри емкости Hajdu AQ PT 1000 С находится теплообменник, имеющий вид спирали. Площадь его – 4,2 квадратных метра. Нагретый солнечными лучами теплоноситель, протекая по змеевику, отдает свое тепло, направляемое для обогрева в отопительную систему.
Теплоноситель подается и отводится через патрубки, находятся которые на одной вертикальной прямой, что важно, поскольку экономится пространство котельной.
Размеры устройства позволяют ему функционировать паре с твердотопливным котлом, у которого мощность равна 25-35 кВт.
Важно: система, обеспечивающая накопление буферной емкостью тепла, способна функционировать только отопительной системе с принудительным циклом, и не пригодна для гравитационной.
Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е. возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2 , 3, 6, 9 — киловаттные ТЭНы. Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах.
Рекомендуем:
- Портативные зарядки для телефонов: достоинства, особенности, цена — ТОП-7
- Тепловые аккумуляторы: назначение, особенности, цена — ТОП-6
- ТОП-6: недорогие солнечные коллекторы для отопления и подогрева бассейнов, цены и где купить
Теперь они могут загружать дешевое тепло, т.е. по льготной расценке загружать накопитель энергии. Не нужна при этом врезка в систему отопления электрокотла, ведь Тэны прогревают накопитель напрямую, днем отдавая в систему тепло, накопившееся за ночь.
Для того, чтобы цена теплонакопителя была доступна широкой аудитории пользователей, разработчик не комплектует его наружной изоляцией, которую всегда можно заказать опционно, как и ТЭНы.
Внутренняя поверхность
На внутренней стороне стены не имеют эмалированного покрытия, как бойлеры с водонагревателями косвенного нагрева, поэтому теплоаккумуляторы не рекомендуется использовать горячего водоснабжения.
Купить
| Где купить | Цена в рублях |
| https://avangardteplo.ru/products/name/teplonakopitelj_hajdu_aq_pt_1000_c?_openstat=bWFya2V0LnlhbmRleC5ydTv/ | 40030 |
| http://xn—-7sbcqc4aneonsmco5krb.xn--p1ai/products/bufer-emkost-hajdu-aq-pt-1000-c | по звонку |
| https://vsegdateplo.ru/vodonagrevateli/teploakkumulyatory/hajdu/hajdu-aq-pt-1000-c-bez-izolyatsii / | 42725 |
| http://nasos-kotel.ru/bufernyy-nakopitel-hajdu-aq-pt-1000-c/ | 40030 |
| https://mrklimat.ru/teploakkumulyatory/teploakkumulyator-hajdu-aq-pt-1000-c.html | 40030 |
ТОП-6: S-TANK СЕРИИ HFWT -300
Описание
Данная модель отличается возможностью соединять любое число источников тепла, что важно для создания многовалентной отопительной системы.
Внутреннее строение
Оно заключается в выполнении устройством двух функций – накапливания тепла и использования для решения задач ГВС.
Технические показатели
- Производитель – Беларусь, S-Tank;
- Гарантия – 5 лет;
- Масса – 76 кг;
- Высота – 157см;
- Диаметр – 63 см;
- Объем бака – 300 литров;
- Давление максимальное в баке и теплообменнике – по 6 бар;
- Число теплообменников – 1;
- Температура допустимая в баке и теплообменнике – 95 и 110 град.
Купить
| Где купить | Цена в рублях |
| https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_hfwt_teploobmennik_dlya_gvs/teploakkumulyator_s_tank_serii_hfwt_300.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=285168597851724698000006 | 48702 |
ТОП-5: S-Tank AT 300
Обзор
Назначение конструкции заключается в аккумулировании тепла, отдаваемого различными источниками, организации многовалентных отопительных систем. Означает это, что при необходимости совместить работу от двух и более тепловых источников (котла твердосплавного, к примеру, с электрическим или газовым) модель будет достаточно эффективной.
Бак
Устройство для накопления нагретой воды изготовлено из углеродистой стали. Для отопительной системы оно выступает гидравлическим разделителем и улучшает гибкость последней.
Отлично сочетается с такими котлами:
- твердотопливным;
- использующим в качестве топлива биомассу;
- пеллетным;
- электрическим;
- газовым.
А также с источниками тепла:
- каминами с водяной рубашкой;
- топливными насосами.
Изоляция
Для ее изготовления используется технология NOFIRE и экологически чистый полиэфирный материал, 100% пригодный для переработки. Толщина изоляции 70 мм. Главным преимуществом его считается высокая теплоотдача и огнестойкость (класс B-s2d0 по европейским стандартам).
Защищен бак и снаружи, для чего разработчик применяет пластиковую обшивку (до 1000 л) и матерчатую (больше 1000 л), гамма цветовая которой весьма разнообразна.
Сверху бак окрашивается краской, устойчивой к высокой температуре. Внутренние стенки не допускают нанесения краски по существующим требованиям. Опционно можно нанести на внутренние стенки цинксодержащий состав. Делается это для того, чтобы хранить горячую воду.
Размер отверстий
Для подключения КИП приборов предусмотрены отверстия с внутренней резьбой 1 ½ “, друг к другу развернутые под прямым углом.
Стоимость
ТОП-4: S-TANK АТ AT-1000
Занимающий в ТОП-10 4 место накопитель служит тем же задачам, что описанные выше – аккумулирование подогретой воды.
Описание
- Материал, применяемый для корпуса, — углеродистая сталь;
- Страна-производитель – Беларусь;
- Масса – 131 кг;
- Высота – 2035 мм;
- Диаметр – 92 см;
- Объем – 1000 л;
- Давление в баке и наибольшая температура- 6 бар и 95 градусов.
Буферный теплонакопитель не имеет теплообменник. Объем его 1000 литров, что позволяет использовать устройство с котлами 6-10 кВт, предназначенных для помещений небольшой площади. Наиболее подходит для указанного объема теплоносителя маломощный твердотопливный котел.
Сверху конструкция защищена 70-миллиметровой теплоизоляцией, которая закрыта пластиковым кожухом с алюминиевой защелкой для простоты транспортировки, установки и демонтажа. Для подачи и отвода котловой воды имеется 8 отверстий с внутренней резьбой полтора дюйма.
Патрубки развернуты под углом 90 градусов и расположены на разной высоте для удобства подсоединения разных отопительных контуров и установки накопителя в угол.
Помимо них есть еще 4 полудюймовых отверстия, предназначены которые для термоманометров и датчиков терморегулирующих. Давление внутри рабочей зоны – 6 бар. Его достаточно для нормального функционирования накопителя.
Стоимость
ТОП-3: HAJDU AQ PT 1000
Работа
Работать модели, ТОП-10 занимающие 3 место, могут от нескольких источников (зависит от исполнения):
- от энергии Солнца;
- газовых котлов;
- угля и пр.
Подключение
Первый пуск рекомендуется доверить специалисту. Пользователю же нужно изучить инструкцию и ей всегда следовать.
Устройство
Оно состоит из:
- стальной емкости (бака);
- теплоизоляции из полиуретана;
- защитного кожуха;
- крышки из искусственной кожи.
Внутри нет коррозионной защиты, поэтому использовать бак можно только по назначению. Для хранения воды питьевой он не годится.
Изоляция
Как и у аналогов, сделана она из полиуретановой пены, которая длительное время держит температуру воды, не требуя ее подогрева. Толщина защиты 10 см. Для кожуха, как упоминалось, используют искусственную кожу.
Кожух с изоляцией, легко снимаются. Это удобно при транспортировке, устанавке и демонтаже устройства.
Достоинства
Главным из них является возможность временного выравнивания расхождений в производстве тепла и потреблении.
Важно:
- Нельзя подвергать теплообменники с накопителем большим давлениям. Это опасно!
- Обязательна установка предохранительного клапана, приобретаемого за дополнительную плату.
- Запрещен монтаж между клапаном и накопителем всякой водозапорной арматуры.
Особенности
- Эргономичность.
- Хорошая теплоизоляция.
- Грамотно расположенные патрубки.
- Съемные изоляция и кожух.
- Окрашенная наружная поверхность.
- Возможность подключения нагревательного электропатрона.
- Совместимость с различными типами котлов.
- Продолжительный срок службы.
- Удобные установочные размеры.
Технические параметры
- Объем – 750 л;
- Масса- 93 кг;
- Водонагреватель накопительного типа;
- Способ подогрева – электрический;
- Крепление – напольное;
- Диаметр с изоляцией и без – 99 и 79 см;
- Высота – 191 см;
- Бак внутренний – из стали;
- Защита антикоррозионная – не предусмотрена;
- Давление рабочее – 3 бар;
- Производитель — Hajdu, Венгрия;
- Напряжение – 220 В.
Стоимость
ТОП-2: HAJDU PT 300
Обзор
Новейшей из последних разработок в ТОП-10 отведено 2 место. Устройство накапливает нагретую воду для закрытой отопительной системы. Совместима с котлами, использующими для работы различные виды топлива, с насосами тепловыми и солнечными батареями.
Водонагреватель напольный косвенного нагрева подключают к тепловому оборудованию, к котлам газовым, например. Вода нагревается в процессе работы, накапливается в баке и используется для бытовых нужд.
Устанавливаются такие бойлеры прямо на пол и работают вместе с иным оборудованием, устанавливаемом также на полу или закрепленном на стене.
Как и модели уже описанные, модель необходимо, чтобы выровнять временную разность накопления и использования тепла. Объем баков может варьировать в диапазоне 300-1000 литров.
Параметры
- Страна – Венгрия;
- Высота – 1595 мм;
- Масса – 87 кг;
- Бак объемом 300 литров.
Устройство
В комплектацию буферной емкости не входит теплообменник. На внутреннюю поверхность не нанесен антикоррозионный слой из-за чего нааполнять бак можно только водой для отопления.
Кожух
Для его изготовления выбрана искусственная кожа. Размеры устройства таковы, что без проблем позволяют ему проходить в дверной проем.
Теплоизоляция
О ее качестве говорят, как об исключительно высоком. Благодаря этому тепло сохраняется в накопителе на протяжении нескольких дней, что обеспечивает равномерное отопление жилища.
Особенности
- Можно использовать для отопления закрытого типа;
- Позволяет устанавливать ТЭНы;
- Простая конструкция в использовании и установке.
- Простой монтаж и обслуживание
- Использование возобновляемой энергии
- Соответствует европейским требованиям безопасности
- Поставляется без теплообменника.
Стоимость
ТОП-1: S-TANK АТ PRESTIGE -500
Краткий обзор
Лучшая модель ТОП-10 рекомендована для использования в различного типа отопительных системах.
Для изготовления накопителя цилиндрической формы используется нержавеющая сталь. Поэтому устройство служить будет долго, снижая затраты на отопление.
Преимущества
Их у модели достаточно:
- простое обслуживание и установка;
- быстрый нагрев воды, не зависящий от условий;
- защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
- уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
- непрерывное накопление тепла благодаря встроенным теплообменникам;
- совместимость с источниками теплоснабжения любого вида.
Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.
Используя устройство для комбинированного отопления можно значительно снизить затраты. Каждый пользователь может поддерживать комфортную для себя температуру, выбрав накопитель тепла по таким параметрам, как мощность, конструктивные особенности, объем и пр.
Характеристики
- Производитель –Беларусь;
- Масса – 105 кг;
- Размер в диаметре – 78 см;
- Высота – 157 см;
- Объем бака – 500 л.
Стоимость
Теплоаккумуляторы для котлов отопления купить дешево можно в Интернете:
| Где купить | Цена в российских рублях |
| https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_500.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=284960970641790473300001 | 35800 |
| https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_5000.htm | 310000 |
| https://tiu.ru/p184282861-bufernaya-emkost-tank.html | по запросу |
Видео: 5 причин использовать теплоаккумулятор в системе отопления!
Немного о назначении и конструкции
Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:
- при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
- накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;
Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.
Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.
Расчет объема накопительного бака
Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.
Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.
Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:
- тепловая мощность, потребная на обогрев дома;
- время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.
Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:
Q = cmΔt
Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:
m = Q / c Δt, где:
- Q – общий расход тепловой энергии, в примере равен 50 кВт;
- с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
- Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.
m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.
Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой.
Рекомендации по изготовлению
Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.
Совет. Если вы хотите обеспечить совместное функционирование накопительного сосуда и самотечной системы отопления, то нужно смастерить теплоаккумулятор открытого типа, то есть, обеспечить его сообщение с атмосферой через трубку в верхней части бака. Ставить его надо выше уровня радиаторов, для чего придется дополнительно сварить подставку из стальных труб или уголков.
В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.
Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.
Чем утеплить теплоаккумулятор
Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.
Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.
Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:
Статья в тему: Как сделать отопление в частном доме — подробное руководство
Заключение
Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.
Тепловой аккумулятор предназначен для оптимизации расхода вырабатываемого котлом тепла. Его установка экономит средства на покупку твердого топлива, позволяет не подбрасывать все время дрова или уголь в котел отопления, так как не только сохраняет, но и накапливает тепло, чтобы передать в нужный момент радиаторам или другим узлам обогрева. Теплоаккумулятор – это теплоизолированный резервуар с водой, которая накапливает тепло, а затем распределяет его порционно, выступая тем самым буфером между источником тепла и его потребителями. В данной схеме источник тепла – котел, потребителя – радиаторы или другие обогревающие устройства. Для увеличения теплоотдачи прибор оснащают дополнительными устройствами в виде различных регуляторов и температурных датчиков. Иной раз, получается снизить расход топлива в два раза.
Особенности устройства
Теплоаккумулятор выполнен в виде громадного цилиндра вертикального формата. Изготавливают эти приборы из высокопрочной нержавеющей стали. Изнутри бак покрыт специальным лаком, который предотвращает устройство от разрушительного воздействия воды высокой температуры и примесей, содержащихся в ней. Снаружи бак красят теплоустойчивой краской. «>»>»>»>»>»>»>»>»>
Теплоаккумулятор снабжен прослойкой теплоизоляции, ее толщина составляет около 10 см, сквозь который проходит вода. Особая структура теплоизолятора продлевает срок работы всего теплоаккумулятора.
Затем идет слой из кожезаменителя. Благодаря такому устройству бак сохраняет и накапливает тепло, напоминая по своему строению и функциональности термос.
Принцип действия
Котел вырабатывает тепло неравномерно, по мере сгорания твердого топлива происходит сначала рост вырабатываемой тепловой энергии, а затем спад. Чтобы радиаторы были все время одинаково прогретыми в систему отопления монтируют теплоаккумулятор с дополнительными устройствами контроля, он то и распределяет скопившееся в нем тепло по радиаторам в тот момент, когда его выработка котлом минимальна или отсутствует.
Виды теплоаккумуляторов
Конструктивно теплоаккумуляторы делятся на три вида – без теплообменника внутри, снабженные одним или несколькими змеевиками, с бойлерным баком.
Принцип работы теплоаккумулятора без теплообменника
Это самый недорогой и простой по устройству аккумулятор тепла. Подсоединяется к котлу, а потом от него выполняют разводку к обогревательным элементам.
Принцип работы теплоаккумулятора с одним или несколькими змеевиками
Эта современная модель получила широкое применение благодаря своей высокоэффективной работе. Змеевик, расположенный сверху отбирает энергию, а нижний прогревает сам буфер.
Принцип работы теплоаккумулятора с внутренним бойлером
Эта модель не просто накапливает и рационально распределяет тепло, но и обеспечивает дом горячей водой в ванной и кухне. «>»>»>»>»>»>»>»>»>
Роль теплоаккумулятора для гелеосистемы очень важна, поскольку в вечернее время и ночью энергия практически не вырабатывается.
Конечно, гелеосистемы в климатических условиях многих регионов страны не способны полностью обеспечить тепловой энергией дом, но являются серьезным подспорьем в экономии.
Твердотопливный котел отопления и теплоаккумулятор
Очень часто теплоаккумуляторы используют именно для сохранения выделяемого тепла котлом отопления. Связано это с тем, что котел за период сгорания топлива выделяет тепло не всегда одинаково, чтобы сбалансировать обогревательный процесс, сделать его наиболее ровным в смысле температурного режима в доме используют теплоаккумулыторы или как их еще называют буферные баки. Рядом с теплоаккумулятором устанавливаются приборы контроля давления и температуры в системе отопления, оборудуется устойчивое основание под буферный бак и котел. В работе теплоаккумуляторов имеются свои минусы: дом слишком долго прогревается при первичном запуске системы, высокая стоимость, требует высокой мощности котла.
Цены на теплоаккумуляторы для отопления достаточно высокие, поэтому многие предпочитают делать эти устройства самостоятельно. Сделать простейший теплоаккумулятор для отопления своими руками можно из бочки, изготовленной из нержавейки. «>»>»>»>»>»>»>»>»>
Утепление проходит в пару этапов – сначала ее красят термоустойчивой краской, а затем оборачивают базальтовой ватой, поверх которой оборачивают бак фольгой.
- Выбор циркуляционного насоса — как рассчитать параметры и советы как выбрать насос для современных систем отопления (115 фото и видео)
- Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента (110 фото)
- Дымоходы для котлов — обзор лучших моделей и описание применения различных конструкций (85 фото + видео)
Самодельный бак, также как и производственный оборудуют датчиками температуры и давления. Самодельный бак выйдет в разы легче и дешевле, если не верите, посмотрите фото теплоаккумуляторов для отопления. Габариты производственных баков впечатляют.
Фото теплоаккумуляторов для отопления
О чем речь? О системе отопления с дровяным кирпичным котлом. Почему именно так? Если бы была возможность отапливаться с помощью народного достояния, я бы, может быть, выбрал этот газовый вариант. Но пока у нас более доступны дрова, да и стоимость их, хоть и растет потихоньку год от года, все же остается пока приемлемой в сравнении с любыми другими видами топлива.
Но как построить правильную, эффективную систему отопления? Почему именно кирпичный котел? В наше время столько предложений твердотопливных котлов промышленного изготовления, что просто глаза разбегаются. А если оглянуться вокруг, так наверняка можно встретить не один и кустарный вариант.
А мне хотелось сделать такую систему отопления, для которой было бы достаточно не более одного часа моего времени в сутки, а то и в двое суток. При этом температура в доме оставалась бы постоянной, без больших изменений и скачков в течение суток.
Альтернативы русской классике в поисках решения я не нашел. Может быть, кто-то подскажет мне вариант отопления частного дома, который бы не очень напрягал во времени, был бы недорог и достаточно эффективен — я с удовольствием рассмотрел бы его. А пока вот: кирпичный котел по принципу свободного движения газов в нем, тепловой аккумулятор в дополнение к нему и система распределения тепла. То бишь, трубы и батареи.
Ничего особенного в схеме нет. Если не вдаваться в подробности, то это сам котел, аккумулятор тепла и собственно разводка по батареям.
Котел, разумеется, имеет топку для горения дров, теплообменник в виде трубчатых регистров, а также дымовую трубу для отвода продуктов горения.
Аккумулятор тепла — емкость с водой. Для дома моего типа достаточно объема 1-2 кубометра.
Ну и, собственно, система распределения тепла. Судя по рисунку, все совсем просто. Однако же, на самом деле существует некоторое множество особенностей вкупе с мелочами, с которыми нельзя не считаться, если стремиться к экономичности и эффективности.
Котел — это комплекс, включающий в себя топку, теплообменник и отвод газов. У каждой из этих составляющих свой характер, свои причуды. Как выжать из них максимальную эффективность, зависит и от конструкции оных, и даже от действий истопника.
Последнее, пожалуй самое важное. Ошибки в работе истопника вполне могут свести насмарку самую блестяще выполненную конструкцию, котел будет дымить, плеваться черной сажей, регистры зарастут ее толстым слоем и теплообмен будет плохим, а через прочистную дверку вдруг потекут струйки воды. То есть, плохо ли хорошо ли, но дрова горят, и сгорают, а тепла нет.
Поиск по сайту.Вы можете изменить поисковую фразу. Аккумулятор. Вроде простая бочка с водой. Приварили патрубки, соединили с котлом да батареями — и пусть себе работает. Ан не всегда. Неправильная установка может и регистры вскипятить, а тепла не накопится.
Что же касается системы распределения тепла — тут вообще все неоднозначно. Я воочию видел не один пример, где системы при работе стреляют, парят, плюются горячей водой, а тепла в батареях не прибавляется.
Далее о том, какая должна быть правильная топка у котла.
Показать/скрыть комментарии (4). ЕгорЗакрепить провод на клеммах батарейки Крона можно трубочкой, отрезанной от колпачка медицинской иголки.
| Смотреть все [124] | Добавьте ваш совет —> |
Главная > Отопление > Правильное отопление с кирпичным котлом.Используемые источники:
- https://www.ivd.ru/stroitelstvo-i-remont/otoplenie/zar-pro-zapas-20978
- https://motocarrello.ru/jelektrotehnologii/1852-teploakkumuljator-dlja-otoplenija.html
- https://cotlix.com/kak-sdelat-teploakuumulyator
- https://otopleniehouse.ru/teploakkumulyator-dlya-otopleniya/
- http://sebestroj.ru/otoplenie/otoplenie-s-kirpichnym-kotlom.html
