ТЭНы для радиаторов отопления: назначение, виды, критерии подбора, особенности подключения

С наступлением холодов вопрос отопления жилья становится более актуальным. В промозглое межсезонье централизованные системы часто не включают «до последнего», и тогда на помощь замерзающим обывателям приходят альтернативные системы обогрева.

Одним из простых решений считаются ТЭНы для радиаторов отопления, способные стать эффективным дополнением системы обогрева. В некоторых ситуациях устройство вполне справится и с ролью основного источника тепла, например, в помещениях сезонного проживания.

Прежде чем решиться на покупку прибора, необходимо узнать о нем больше информации, согласны? Мы подготовили обзорную статью об устройстве радиаторных ТЭНов, их классификации, достоинствах и недостатках. В материале обозначены главные критерии выбора электроприбора и описаны особенности его монтажа.

ТЭН для радиатора: зачем он нужен?

Как и любой другой ТЭН для отопления, радиаторный предназначен для подогрева теплоносителя и поддержания его рабочей температуры. Прибор может быть установлен практически в любой отопительный прибор, имеющий заполненную жидкостью внутреннюю полость. Благодаря этому область его применения достаточно широка.

Радиаторные ТЭНы могут выступать в качестве основного либо дополнительного источника обогрева. Они очень хороши как источники тепла для помещений с относительно небольшой площадью, которые периодически используются в холодное время года.

К примеру, различные подсобки или для отопления гаража. В этом случае ТЭН монтируется в автономный радиатор, обычно он имеет внушительные размеры.

Радиатор с встроенным ТЭНом внешне практически не отличается от традиционных батарей. В период межсезонья, пока еще не включено центральное отопление, он поможет жильцам не замерзнуть

Батарея не подключается к отопительной системе и заполняется теплоносителем, который циркулирует исключительно в пределах корпуса радиатора.

В таких случаях в качестве теплоносителя выбирают техническое масло с пониженной вязкостью, что позволяет не бояться полного замерзания радиатора в нерабочее время. Получается аналог радиатора масляного типа, только больших размеров.

Достаточно хорошо зарекомендовали себя радиаторные ТЭНы и в качестве основного источника  тепла для дачных домиков, которые отапливаются периодически. Система обустраивается аналогично вышеописанной, но только ТЭНы монтируются в батареи, установленные в каждой комнате.

Возможна организация такого отопления и для домов с постоянным проживанием. В этом случае батареи можно заполнить обычной водой, поскольку не планируется допускать замерзание системы. Правда, такие варианты используются крайне редко по причине дороговизны электроэнергии.

Более широко радиаторные ТЭНы используются как дополнительные источники тепла. Они могут быть встроены в существующую отопительную систему с жидким теплоносителем и включаться в работу тогда, когда основное отопление по каким-либо причинам не функционирует.

Особенно удачно такое решение для домов с централизованным отоплением. В период, когда оно отключено, ТЭНы буквально спасают жильцов квартиры от замерзания.

Так называемые отопительные регистры очень популярны среди домашних мастеров. Их легко можно собрать своими руками и обустроить таким образом практичное отопление для гаража или подсобного помещения

Еще один неплохой вариант – подключение приборов в автономную отопительную систему с твердотопливным котлом. Это позволит поддерживать комфортную температуру в комнатах даже в то время, когда владелец не имеет возможности вовремя заложить топливо.

Если есть возможность использования многотарифного счетчика, практичным может оказаться вариант с переходом на ночное отопление электричеством, когда оно относительно дешевое. Днем же котел вновь заработает.

Практика показывает, что экономически невыгодно использовать радиаторные ТЭНы как дополнительный источник тепла для автономных систем, работающих на газе. Этот вид топлива сам по себе относительно дешев, поэтому заменять его на более дорогую электроэнергию не имеет смысла.

Если же в помещении используются котлы на сжиженном газе или же на дизельном топливе, выгода будет налицо. Но только при наличии двухфазного счетчика электроэнергии.

Как устроен электроприбор

Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.

Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.

После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.

Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .

На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.

Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

Минусы и плюсы радиаторного ТЭНа

Электронагреватели трубчатого типа дают возможность собрать практичную и достаточно эффективную отопительную систему основного или дополнительного обогрева.

К достоинствам приборов можно отнести:

1. Предельную простоту монтажа. С этой работой справится каждый начинающий мастер.
2. Невысокую стоимость устройства, правда, имеется в виду цена одного ТЭНа, без дополнительного оборудования.
3. Большую надежность по сравнению с масляными радиаторами. Кроме того, батареи с ТЭНами ремонтопригодны. При выходе оборудования из строя будет достаточно заменить нагреватель.
4. Наличие дополнительных опций и функционала.
5. Возможность автоматического управления отопительной системой, но для этого понадобится дополнительное оборудование.

Мы перечислили основные достоинства радиаторных ТЭНов, рассмотрим их значимые недостатки. Их довольно много. Прежде всего, это внушительные эксплуатационные расходы, что объясняется высокой стоимостью электроэнергии. Их можно снизить, если полностью автоматизировать управление системой отопления.

В этом случае ТЭНы будут включаться в работу только после того, как температура в помещении понизится до определенного минимальным значения. И выключаться по достижению температуры, определенной как комфортной. Работа в таком режиме максимально экономична.

Самые простые по конструкции радиаторные ТЭНы не оснащены автоматическим управлением. Чтобы автоматизировать такую систему, понадобится приобретение дополнительного оборудования

Однако оборудование для автоматизации потребует финансовых вложений. Если рассматривать покупку ТЭНа в комплекте с радиатором и с автоматикой, стоимость такого комплекта будет намного больше цены электрического конвектора или же масляного радиатора.

Но при этом последние по уровню предоставляемого комфорта ничем не уступают, а кое в чем даже превосходят радиаторы с ТЭНами. Например, последние требуют стационарной установки, тогда как электрические конвекторы и масляные радиаторы более мобильны и компактны.

Кроме того, как и любой другой электрический прибор, в процессе работы ТЭНы генерируют магнитное поле. Его опасность для организма не доказана, равно как и безопасность. Поэтому стоит отнести наличие такого поля к отрицательным качествам устройств, ведь они монтируются в радиаторы, то есть находятся в непосредственной близости от людей.

В других отопительных системах, работающих от электричества, этот недостаток в какой-то мере нивелируется. К примеру, электрокотлы располагаются в нежилых помещениях, где присутствие человека кратковременно.

Один из самых значимых недостатков радиаторных ТЭНов – это относительно невысокая эффективность. Если сравнивать ее с эффективностью традиционных систем, работающих с жидким теплоносителем, она окажется значительно ниже.

Связано это с тем, что в первом случае теплоноситель движется с довольно высокой скоростью. Благодаря этому радиатор прогревается достаточно быстро и полностью.

Чтобы увеличить теплоотдачу оборудованных ТЭНами радиаторов, можно накрыть стену, а которой закреплено устройство, отражающим экраном из фольги. Тепловое излучение будет двигаться только в комнату

Функционирование ТЭНа не в состоянии обеспечить такую высокую скорость. В результате нагрев корпуса батареи будет неравномерным. В нижней части температура будет намного выше, чем в верхней.

Учитывая, что в целях безопасности не следует допускать разогрев батареи выше +70ºС, такая температура будет присутствовать только в нижней части радиатора, где находится ТЭН. Следовательно, чтобы не допустить перегрева оборудования, придется уменьшать его мощность примерно на треть.

Разновидности трубчатых нагревателей для радиаторов

При всей простоте конструкции в продаже можно найти различные вариации радиаторных ТЭНов. Прежде всего, варьируется мощность нагревательных приборов. Модели с минимальной мощностью «выдают» порядка 0,3 кВт, с максимальной – 6 кВт.

Различаются устройства исполнением корпуса. Учитывая, что конфигурация и расположение радиаторов может быть разным, встречаются ТЭНы с левой или с правой резьбой.

Разниться может и диаметр устройства. Связано это с сечением пробки заглушки радиатора, на место которой монтируется прибор. Стандартный размер – 40 мм.

Принципиального различия между устройствами, предназначенными для монтажа в радиаторы из различных материалов, нет. Их конструкция аналогична, может отличаться только диаметр. В продаже можно найти одинарные и двойные ТЭНы.

Двойные ТЭНы более удобны в использовании. Они позволяют значительно увеличить скорость разогрева теплоносителя, но при этом они отличаются от одинарных аналогов более высокой ценой

Последний более удобен в эксплуатации. В момент включения активируются сразу оба элемента, за счет чего происходит максимально быстрый разогрев теплоносителя. После этого один из элементов отключается, что позволяет экономить энергоресурсы. Некоторые модели оснащаются дополнительным функционалом.

Производитель использует только две функции:

1. Турбонагрев. Дает возможность максимально форсировать увеличение температуры в комнате. В устройство обязательно встраивается терморегулятор, который позволяет изменять интенсивность обогрева.
2. Антизамерзание. Этот режим позволяет предотвратить возможное размораживание всей системы при снижении температуры до отрицательных значений. ТЭН автоматически поддерживает минимально допустимую температуру, потребляя при этом небольшое количество электроэнергии.

Помимо этого, нагреватели для радиаторов различаются длиной и наличием либо отсутствием терморегулятора.

Как не ошибиться в выборе

Радиаторы для ТЭНов достаточно просты в выборе, поскольку не предполагают особого разнообразия исполнения и технических характеристик. Перед покупкой следует учесть следующие моменты.

Расчет мощности электротэна

Чтобы грамотно определить необходимую мощность устройства, желательно знать теплотехнические нормы, действующие в данной местности. В крайнем случае, можно воспользоваться усредненным показателем, который может использоваться в средней полосе России и внести при необходимости какие-то поправки.

Исходя из этого, на 10 кв. метров отапливаемой площади при условии, что ТЭН будет использоваться как основное отопление, необходим 1 кВт его мощности.

Если ТЭНы для радиаторов выбраны в качестве основного отопления для дома, крайне желательно приобретать модели с терморегулятором. Таким образом можно будет регулировать мощность устройства и тем самым сокращать расходы на энергоресурсы

Если же устройство будет применяться в качестве дополнительного отопления, требуемая мощность будет в 3-4 раза ниже. Кроме того, при выборе прибора следует учесть специфику радиаторного ТЭНа.

В силу своих  конструктивных особенностей он сможет бесперебойно работать только при 75% теплоотдаче радиатора. При большей мощности будет возникать перегрев устройства, и оно будет постоянно отключаться.

Исходя из этого и рассчитывается мощность прибора. Точные значения теплоотдачи того или иного радиатора можно узнать из его технической документации. Однако в среднем одна секция алюминиевой батареи имеет теплоотдачу в 180 Вт, чугунной – 140 Вт.

Рассчитаем для примера, какой ТЭН подойдет для 10-секционного радиатора. Умножаем данные на 10 и получаем, что для алюминиевой батареи стоит взять ТЭН мощностью до 1,35 кВт, для чугунной – до 1 кВт.

Конструктивные особенности прибора

Для каждого радиатора следует подбирать подходящий ему по размерам и направлению резьбы ТЭН. Оборудование имеет различную длину стержня, что может сказаться на эффективности его работы.

При недостаточной длине ТЭНа оборудование не способно обеспечить достаточно высокую скорость циркуляции теплоносителя, вследствие чего нагрев радиатора будет неравномерным и недостаточным.

Длина устройства, пожалуй, одна из важнейших его характеристик, напрямую влияющая на эффективность работы. Перед покупкой следует замерить радиатор и рассчитать необходимую длину встраиваемого ТЭНа

Оптимальным считается вариант, когда стержень ТЭНа на 60-100 мм не доходит до внутренней стенки противоположного края радиатора. Важно так же правильно подобрать форму корпуса и диаметр устройства.

У разных моделей может различаться материал заглушки. Для правильного выбора следует изучить рекомендации производителя, где он описывает типы подходящих для использования конкретного ТЭНа отопительных приборов.

Наличие автоматического управления

В продажу поступают приборы со встроенным автоматическим управлением либо без него. Первая вариация максимально удобна и не требует затрат на приобретение дополнительного оборудования. В этом случае в нижнюю часть корпуса ТЭНа встраивается терморегулятор с датчиком, замеряющим температуру теплоносителя.

Если встроенной автоматики нет, электроприбор не имеет термостата. В этом случае желательно подключать с использованием детектора, замеряющего температуру воздуха в комнате.

Надо признать, что это оборудование не настолько популярно и востребовано, чтобы крупные европейские компании занялись его производством.

В магазинах можно найти радиаторные ТЭНы, изготовленные турецкими, польскими и украинскими брендами. По своему качеству и функционалу они примерно аналогичны.

Сложно сказать, продукцию какой фирмы стоит предпочесть. Но нужно с настороженностью относиться к китайским ТЭНам, так как нередко можно получить изделие низкого качества.

Дополнительная информация по выбору ТЭНа для отопления приведена в этой статье.

Особенности монтажа радиаторных ТЭНов

Установить прибор достаточно просто. Чтобы операция прошла без каких-либо затруднений, следует еще в магазине ознакомиться с его комплектацией. В идеальном варианте вместе с ТЭНом в коробке будут уложены все необходимые для безопасного подключения элементы и крепежи. Если каких-то деталей не хватает, нужно их немедленно докупить.

ТЭНы с терморегуляторами более функциональны, чем их стандартные аналоги. При этом их монтаж, по сути, ничем не отличается и производится так же просто и быстро

Еще один важный момент: перед началом монтажа следует убедиться, что система свободна от воды. По этой причине в многоквартирных домах оптимально проводить работы в летнее время, когда центральное отопление отключено.

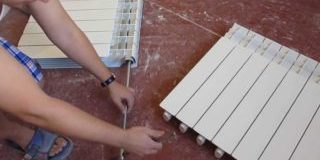

Собственно монтаж заключается в демонтаже заглушки, расположенной в нижней части радиатора, и последующей установке на ее место нагревательного прибора. Чтобы стык получился герметичным, обязательно устанавливается прокладка из резины. Не лишней будет и предварительная обработка участка стыка герметиком.

ТЭН можно устанавливать только в нижней части радиатора, чтобы циркуляция жидкости могла осуществляться беспрепятственно. Деталь вставляется в батарею строго горизонтально, иначе возможны проблемы с эксплуатацией.

Для подключения ТЭНа разрешено использовать розетку с заземлением. Желательно установить стабилизатор напряжения, чтобы обезопасить прибор от сетевых перепадов.

Включать устройство в сеть можно только после наполнения радиатора жидкостью, иначе прибор выйдет из строя. Конструкция с ТЭНом ремонтопригодна. При необходимости устройство легко вынимается и ремонтируется, а чаще заменяется на новое.

Учитывая жесткость технической воды, специалисты рекомендуют регулярно проводить очистку нагревателя от накипи. Для этого прибор извлекается из батареи, после чего проводится чистка.

Радиатор со встроенным ТЭНом будет служить долго и беспроблемно, если не забывать его регулярно обслуживать, а именно вынимать нагреватель и аккуратно очищать его от накипи

Можно использовать механический способ, когда накипь осторожно снимается наждачной бумагой или жесткой щеткой из металла. Делать это следует очень аккуратно, поскольку ТЭНы очень чувствительны к механическим повреждениям и могут выйти из строя.

Помимо этого можно использовать химический метод. В этом случае прибор обрабатывается специальными веществами. Очень важно не повредить при этом прокладку из резины.

Выводы и полезное видео по теме

В видеороликах представлены рациональные советы о применении и подключении отопительных приборов.

Как самостоятельно установить ТЭН в радиатор:

Предлагаем обзор нагревателя для чугунного радиатора:

Нагревательный элемент для алюминиевого радиатора:

Радиаторные электротэны – хороший способ обустройства дополнительного обогрева для помещений самого разного назначения. Они актуальны для дач, гаражей и зданий, использующихся время от времени.

В качестве основного отопления такие ТЭНы редко рекомендуют. Все-таки они расходуют достаточно много электроэнергии, поэтому можно найти другой, менее затратный способ отапливания своего жилья.

Подыскиваете эффективный прибор для организации дополнительного обогрева? Или есть опыт применения радиаторных тэнов? Пожалуйста, оставляйте комментарии и задавайте вопросы по теме. Блок для связи расположен ниже.

Для создания комфортной температуры в доме зимой довольно часто используют ТЭН для радиатора. Такой электрический прибор имеет свои особенности применения.  В каких случаях необходима установка ТЭНа для батареи, и как правильно подобрать устройство?

Общая характеристика и принцип работы

Радиаторный ТЭН – это приспособление, которое может использоваться как дополнительное или основное устройство для обогрева. Приспособление состоит из металлического корпуса цилиндрической формы. В середину его вмонтирована медная спираль или проволока из стали. Внутренние детали имеют изоляционное покрытие.

ТЭН, предназначенный для радиаторов, оснащен терморегулятором. Благодаря этому применять устройство можно как для нагрева, так и для регулировки температурного режима.

Принцип работы таких электроприборов достаточно простой:

• трубчатый электронагреватель устанавливается в батарею;
• осуществляется подключение ТЭНа к электрической сети;
• происходит нагрев спиралей, за счет чего тепло поступает к теплоносителю.

Установка необходимой температуры допускается при наличии в устройстве регулятора. При достижении уровня заданного режима происходит размыкание электроцепи и ТЭН выключается. Когда температура становится ниже установленной верхней границы, осуществляется автоматический нагрев.  Подключить ТЭН можно практически любой батареи.

Виды ТЭНов

В продаже можно встретить различные модели трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

• от 2,5 до 4 киловатт – бытовые;
• от 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

1. Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
2. Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

1. Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
2. Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
3. Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
4. Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

Также учитывается диаметр электронагревателя в соответствии с сечением заглушки на радиаторе. Немаловажным является правильное определения размещение резьбы.

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Плюсы и минусы

Трубчатые электрические нагреватели способствуют равномерному и полному прогреву отопительной системы. Установка таких приборов имеет немало достоинств:

• безопасность применения;
• простота монтажа;
• экономичность использования;
• возможность установки дополнительных опций;
• надежность;
• длительный эксплуатационный термин;
• сравнительно невысокая цена на изделие.

Наравне с достоинствами ТЭНы для батарей отопления имеют свои недостатки:

1. При подключении ТЭНА высокая скорость циркуляции жидкости в радиаторе не позволяет увеличить уровень теплоотдачи. Таким образом, работа отопительной системы препятствует равномерному прогреву устройства.
2. При использовании ТЭНа в качестве основного обогревающего устройства значительно повышаются затраты электрической энергии.

Стоимость самого ТЭНа невысокая, но при покупке необходимого дополнительного оборудования для автоматизации рабочего процесса расходы намного увеличиваются. Полный комплект имеет цену в несколько раз выше конвектора, функционирующего от электричества.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

1. Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки.  Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
2. При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов  их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

1. В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
2. В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

Установка ТЭНа

Перед монтажом устройства необходимо произвести расчеты мощности учитывая тип батареи и среднестатистические теплотехнические характеристики, которые являются нормой в данной местности.

Произведение расчетов

При определении показателя мощности можно использовать среднюю величину теплотехнических данных в РФ. Таким образом, при установке электронагревателя трубчатого типа в качестве главного отопительного устройства на 10 квадратных достаточно мощности 1 киловатт.

Для радиаторных ТЭНов, которые предполагается монтировать, как дополнение к основной системе отопления рекомендуется использовать показатель мощности в три раза ниже.

Номинальную мощность электрического нагревательного прибора можно рассчитать согласно формуле:

Q = 0.0011*M (T1-T2)/t

В данном случае M является массой энергоносителя, T1 – показатель температуры после нагрева, T2 – значение температуры до нагрева и t –  время необходимое для максимального повышения температурного режима.

Немаловажным фактором является технические характеристики самого электронагревателя, также теплоотдача батареи. Все необходимые данные об устройстве можно прочесть в прилагаемом к нему паспорте. Теплоотдача одной секции радиатора из чугуна в среднем составляет 1.40 ватт, а алюминия – 180 ватт. Поэтому мощность ТЭНа для одного объема батарей из разных материалов будет несколько отличаться.

Установка

Монтаж трубчатого электронагревателя не составляет сложности. Для этого необходимо:

• открутить с одной стороны заглушку на батареи;
• установить за счет резьбового крепления и прокладки из резины ТЭН.

Процесс подключения трубчатого электрического нагревателя имеет некоторые особенности:

1. Теплоноситель нагреваясь, способствует повышению давления в батарее. В связи с этим требуется установка расширительной емкости небольшого размера. Также можно оснастить радиатор клапаном, регулирующим в закрытой системе давление.
2. Крепежные соединения ТЭНа достаточно хрупкие. Поэтому при установке прибора следует осуществлять аккуратно, без дополнительных усилий.

Чтобы обеспечить максимальную эффективность электронагревателя лучше всего подключать его к нижней части батареи. Это обусловлено тем, что теплоноситель, остывая, опускается, а при нагревании подымается к верху.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети. При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

1. Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
2. Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля. Поэтому достаточно важно выбрать правильно мощность ТЭНа.
3. Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву. В итоге может быть поврежден не только радиатор, а и вся отопительная система.
4. При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
5. Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Оценка эффективности

ТЭН для радиатора не является отопительным прибором, который можно постоянно использовать для обогрева большой площади. Один киловатт мощности электроприбора преобразовывается в один киловатт тепловой энергии, которая полностью направлена на обогрев комнаты.

При использовании чугунных батарей ТЭН оснащенный терморегулятором при мощности отопления в 100 Втт/ м² может обогреть не более 25 м² помещения. Расход электрической энергии за двадцать четыре часа составит 36 кВт/ч, что примерно соответствует 167 рублям. При этом учитывается показатель среднего потребления мощности – 1,5 кВт. При качественной организации системы отопления монтаж электронагревателя трубчатого типа не имеет смысла.

ТЭН для радиатора эффективней всего использовать в качестве аварийного устройства. При нестабильной работе системы отопления такой прибор позволит сохранить необходимый уровень тепла в помещении даже в сильные морозы. Установка трубчатого нагревателя имеет смысл при правильно подобранной его мощности и соблюдении всех правил безопасности.

Содержание

В зимний период тепло в квартире напрямую зависит от работы коммунальных служб. Если даже в лютые холода радиаторы в доме чуть теплые, имеет смысл взять обогрев жилых помещений в свои руки. Для этого можно установить специальный ТЭН для батареи отопления со встроенным терморегулятором. Монтаж этого устройства несложен, но лучше позаботиться об этом до начала отопительного сезона. Разберемся во всем по порядку.

Что такое электротэны

ТЭН – это трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая отличается высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в отопительный прибор. ТЭН устанавливается в любые радиаторы, подходит как для старых чугунных батарей, так и для современных алюминиевых и биметаллических.

Оптимальным вариантом считается ТЭН, оснащенный терморегулятором. Это приспособление позволит контролировать температурный режим и убережет нагревательный элемент от перегрева. Учитывая, что прибор будет устанавливаться в радиатор отопления, роль теплоносителя исполнит вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если устройство оборудовано терморегулятором, выставляется необходимый температурный режим. После того как батареи достигнут установленной температуры, электрическая цепь разомкнется, и ТЭН отключится. Когда жидкость в батареях начнет остывать, устройство включится в автоматическом режиме.

ТЭН с термостатом имеет несколько дополнительных режимов:

• Турбо. В этом режиме нагреватель включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим применяется для быстрого прогревания комнаты.
• Антизамерзание. Эта функция актуальна в основном для нежилых помещений. ТЭН работает на минимальной мощности, предотвращая промерзание системы в аварийных случаях.

Электронагреватель для батареи позволяет с минимальными затратами средств, времени и сил превратить отопительный прибор в автономную систему.

ТЭН в батарею отопления: как выбрать

При выборе ТЭНа для радиатора учитывают несколько характеристик:

• мощность;
• совместимость с типом батареи;
• длину элемента;
• тип автоматики (внутренняя или наружная).

Цена ТЭНа колеблется в диапазоне от 750 до 1500 руб. и зависит от мощности, производителя и других параметров.

Мощность

Мощность ТЭНа варьируется от 800 до 2 000 ватт. При выборе можно руководствоваться следующей схемой:

• 20 Вт/м3. Такая мощность подойдет для новостроек, которые обладают отличной теплоизоляцией.
• 30 Вт/м3. Рекомендована для квартир, в которых установлены пластиковые окна, стены и пол оснащены надежной теплоизоляцией.
• 40–50 Вт/м3. Нагреватели с такой мощностью рекомендуется использовать в старых домах.

Тип батареи

Электронагреватели для разных радиаторов различаются формой внешней части корпуса, материалом, толщиной и диаметром заглушки. В паспорте изделия написано, для каких батарей предназначается ТЭН.

На заметку. Заглушки чугунных радиаторов обычно имеют 32-миллиметровую резьбу, алюминиевые – 25-миллиметровую.

Длина нагревательной трубки

Длина греющего элемента должна быть достаточной, чтобы обеспечить циркуляцию теплоносителя во всех секциях батареи и равномерность обогрева. Оптимальный размер соответствует длине радиатора минус 10 см.

Производители

Хорошие отзывы имеют итальянские ТЭНы Thermowatt, украинские Electron-T, польские и российские модели. Изделия из Китая не всегда отличаются высоким качеством.

Установка ТЭНа: важные особенности

Монтаж нагревательного элемента происходит по следующей схеме: отворачивается одна из заглушек батареи, и на ее место при помощи резьбового соединения устанавливается ТЭН. Для обеспечения герметичности стыка используется резиновая прокладка.

Mr. Build рекомендует: вкручивать ТЭНы лучше всего вместо нижней пробки. Этому есть логичное объяснение: подогретая вода будет подниматься, а холодная опускаться, что обеспечит эффективную работу нагревательного элемента.

Такая процедура повторяется в каждой комнате квартиры. Напоминаем, что монтаж производится до начала отопительного сезона.

Это важно! Возле радиатора, к которому планируется подключить электронагреватель, в обязательном порядке должны быть установлены отсекающие вентили и байпас. Если не будет вентилей, все тепло будет уходить к соседям. При отсутствии байпаса будет нарушена общедомовая система отопления.

Еще несколько важных моментов:

1. В процессе установки не стоит прилагать чрезмерные усилия. Не нужно с силой затягивать гайки контактов и сам крепеж ТЭНа. Хрупкий материал может лопнуть.
2. Настоятельно рекомендуется после отсекающего вентиля установить предохранительный клапан или небольшой расширительный бак объемом, равным 10 % объема батареи. Это связано с тем, что при нагреве теплоносителя в замкнутой системе он расширяется и повышает давление в ней.

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

1. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН: может произойти повреждение батареи отопления.
2. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
3. Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
4. Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.

Вывод

Установка ТЭНа – один из способов обеспечения комфорта и уюта в жилых помещениях. Такую конструкцию можно сравнить с электрическим масляным радиатором, но она обеспечивают более быстрый и равномерный прогрев всех комнат в квартире. Но нужно иметь в виду, что при постоянном использовании такого устройства счета за электричество вырастут очень существенно. Последовательность установки ТЭНов радиатор показана на видео ниже.

Содержание статьи:

Установка ТЭНа в батарею отопления позволяет поддерживать в любом помещении оптимальный температурный режим. В магазинах их можно увидеть в большом ассортименте, но перед совершением покупки нужно обязательно произвести расчеты мощности, чтобы приобрести наиболее подходящий вариант.

Устройство и принцип работы ТЭНов

ТЭН для батареи используется как нагревательный элемент и датчик температуры

ТЭН в чугунную и алюминиевую батарею имеет достаточно примитивную конструкцию. Представляет собой цилиндр, изготовленный из металла, внутренняя полость которого оснащена спиралью из медной/стальной прочной проволоки. Поскольку ТЭН оснащен регулятором температуры, его применяют для настройки температурного режима носителя, а не только в качестве нагревательного элемента.

Цилиндр со спиралью находится в герметичном корпусе, который оснащен датчиком контроля. Основная его задача – не допускать перегрева прибора. Благодаря процессу гальванизации обеспечивается дополнительная надежность устройства. Никелирование и хромирование повышают показатели прочности нагревательного элемента, а также формируют дополнительный защитный барьер.

Разновидности ТЭНов

Медный ТЭН для чугунного радиатора служит дольше благодаря свойствам металла

ТЭН для радиатора отопления может быть изготовлен в нескольких модификациях. Каждая из них имеет индивидуальные технические характеристики и конструктивные особенности.

По мощности ТЭНы для батареи отопления варьируются в пределах 0,3 – 6 кВт.

По исполнению корпуса ТЭН для батареи может быть с правой и левой резьбой. Такие конструкторские решения позволяют устанавливать их в батареи различных конфигураций.

По диаметру ТЭН в радиатор отопления делится на две разновидности. Устройства предназначены для чугунных или алюминиевых радиаторов. В первом случае диаметр прибора составляет 1,25 дюйма, а во втором – всего 1 дюйм.

Производители могут оснащать электрические приборы дополнительными функциями:

• Турбонагрев. Эта опция позволяет форсировать повышение температурного режима в помещении. Достичь этого удалось, так как встроенный терморегулятор способен видоизменять интенсивность нагрева. Такие модификации рекомендуется устанавливать в помещениях с периодической посещаемостью или хозяйственных постройках.
• Антизамерзание. Эта опция позволяет предотвратить возможное промерзание отопительных приборов с приходом холодов. При работе ТЭНа в этом режиме потребление электроэнергии минимальное.

При покупке ТЭНа рекомендуется ознакомиться с сертификатами качества товара, в противном случае можно приобрести низкопробную и пожароопасную подделку.

Достоинства и недостатки

Снизить расходы на отопление можно покупкой ТЭНа с регулировкой температуры

Из термостата трубчатого типа можно создать эффективную отопительную систему, используемую в качестве дополнительного или основного обогрева.

Основные преимущества:

• Простота установки. Справиться с задачей по силам даже неопытному человеку.
• Возможность автоматического управления, если систему оснастить дополнительным оборудованием.
• Приемлемая стоимость конструкции.
• В сравнении с масляными радиаторами система более надежная. Батареи ремонтопригодны.

Из недостатков стоит выделить внушительные эксплуатационные расходы из-за большой стоимости электроэнергии. Снизить расход можно, но для этого придется дополнительно приобрести автоматизированную систему управления.

Параметры выбора

ТЭН должен быть на 10 см короче батареи отопления

При выборе электроприбора необходимо учитывать технические характеристики радиаторов. Основные критерии, которые влияют на выбор:

• Автоматическое управление. Такой опцией оснащены не все модели, но для удобства лучше отдавать предпочтение именно таким.
• Тип батареи. Чтобы терморегулятор оптимально подходил отопительной системе, нужно изучить его технический паспорт.
• Длина электронагревательной трубки. Оптимальный параметр – на 10 см короче длины батареи. Благодаря правильному подбору удается равномерно прогревать все секции.

Большое значение при выборе играет правильно подобранная мощность. Нагреватели можно устанавливать до 203 киловатт.

Для алюминиевых радиаторов

ТЭНн для алюминиевого радиатора с терморегулятором ничем не отличается от нагревающих элементов для чугунных приборов. Различия заключаются в материале изготовления заглушки и форме наружной части корпуса. Радиатор имеет заглушку диаметром 1 дюйм. Диаметр заглушки стандартных чугунных батарей равен 1,25 дюйма.

При покупке ТЭНа важно ознакомиться с информацией, изложенной на упаковке.

Расчеты по мощности

Чтобы батарея полностью прогревалась, необходимо проверить количество теплоносителя

Для выбора электронагревателя оптимальной мощности нужно предварительно провести расчеты.

• Мощность электрического прибора определена количеством тепла, которое потребуется для обогрева помещения. Чтобы обогреть 1 кв.м комнаты нужно затратить 100 В. Важно учитывать, что мощность и длина ТЭНов должна соответствовать потребностям радиаторов.
• Понадобится рассчитать объем теплоносителя в конструкции. Даже самые мощные ТЭНы не будут достаточно эффективными, если в батареях недостаточно теплоносителя (жидкости). Объем чугунной батареи колеблется в пределах 0,6-1,5 л в зависимости от модели, в алюминиевых радиаторах всего 0,2 л.

Приблизительно на каждый 1 кВт мощности нагревателя берется 15 литров теплоносителя. На основании этих данных рассчитывают необходимое количество секций и мощность электрического прибора.

Правила установки ТЭНа в батарею своими руками

Перед установкой ТЭНа необходимо слить воду из системы

Для установки ТЭНа в батарею не нужны определенные знания и навыки. Главное – строго следовать инструкции и соблюдать требования техники безопасности.

• Обязательно нужно прекратить подачу воды в радиаторы и слить остатки из системы.
• Снять нижнюю пробку и установить на ее место электрический ТЭН.
• После закручивания заглушки проводится монтаж электроники и вновь подается вода в систему для проверки герметичности.

Правила безопасной установки:

• Запрещено использовать ТЭНы, если помещение не оснащено надлежащей вентиляционной системой.
• Около подключенного к электроэнергии прибора не должно быть легковоспламеняющихся предметов.
• Прежде чем приступать к проектированию и установке ТЭНа, нужно убедиться в том, что электропроводка выдержит дополнительную нагрузку.
• Запрещено на радиаторах, подключенных к сети, сушить обувь и одежду.

Современные электрические ТЭНы сочетают в себе большое количество преимуществ, благодаря чему спрос на них растет.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/radiator-obogrev/teny-dlya-radiatorov-otopleniya.html
• https://pechiexpert.ru/ten-dlya-radiatora-01/
• https://mr-build.ru/otoplenie/ten-v-batareyu-otopleniya-s-termoregulyatorom.html
• https://strojdvor.ru/otoplenie/kak-vybrat-i-podklyuchit-ten-dlya-radiatora-otopleniya/
