Существующие виды теплых электрических полов

Системы теплого пола делятся на два типа – водяные и электрические. В этой статье речь пойдет о последних. Мы расскажем вам по все виды теплого электрического пола, их особенности, плюсы и минусы.

Также вы узнаете, какое покрытие лучше подходит для такой системы обогрева. Мы расскажем, под какой тип напольного покрытия имеет смысл устанавливать теплый электрический пол.

Содержание статьиСкрыть1Виды электрических теплых полов2Проводные системы3Одножильный кабель4Двужильный кабель5Кабельные маты6Инфракрасный (пленочный) теплый пол7Инфракрасные маты с карбоновыми стержнями8Саморегулируемые системы9Виды теплых полов под ламинат, плитку, линолеум10Плюсы и минусы разных видов теплых полов10.1Кабельные, пленочные и стержневые маты10.2Проводные и кабельные теплые полы11Какое покрытие лучше для электрического теплого пола

Электрические теплые полы можно разделить на два типа по принципу нагрева:

1. Кабельные;
2. Инфракрасные;
3. Саморегулирующиеся.

В кабельных теплых полах происходит нагрев электрического кабеля, который отдает тепло окружающему материалу или среде – воздуху, стяжке, подложке. К такому типу систем относятся:

• Проволочные;
• Одножильные;
• Двужильные;
• Кабельные маты.

Инфракрасные теплые полы вырабатывают тепло в виде ИК-излучения. Оно прогревает твердые структуры, такие как напольное покрытие, стяжку. Их можно разделить на два типа:

• Пленочные;
• Стержневые.

Этот вид теплых полов подойдет для укладки на уже существующее напольное покрытие. Его нет необходимости прятать в стяжку. Сечение провода невелико, он производит не так много тепла, как одножильный или двужильный кабель. Но это компенсируется способом укладки.

Читайте также:Какую трубу выбрать для теплого пола – советы экспертов

Провод обычно укладывают змейкой, с шагом не более 5 см. За счет этого тепловая мощность получается достаточной для эффективного отопления помещения. Так как расстояние между проводами небольшое, на них можно укладывать ламинат. Он не будет прогибаться или деформироваться. Также такие теплые полы монтируют в слой клея для плитки.

Специалисты советуют пи монтаже такого типа теплого электрического пола использовать подложку. Так можно будет добиться более равномерного обогрева. Сам провод станет нагревать воздух, который в пространстве между подложкой и напольным покрытием будет равномерно распространяться. Соответственно, ламинат, паркет или доска пола прогреется более равномерно.

Это наиболее распространенный вид теплых электрических полов. Представляет собой обычный кабель, намотанный на барабан. Его укладка производится в стяжку или специальную подложку. Конструкция кабеля такова:

1. Проводник (источник тепла);
2. Изоляция;
3. Усиливающая оплетка;
4. Водоотталкивающий экран;
5. Наружное защитное покрытие.

У самых дешевых кабелей усиливающая оплетка одновременно является заземлением. В более дорогих варианта жила заземления отдельна от оплетки.

Недостаток одножильного кабельного теплого пола в способе укладки. Он должен начинаться и заканчиваться в одном и том же месте (см. схему ниже). Если говорить простыми словами, один конец кабеля нужно подключить к плюсу, а второй к минусу.

Как и предыдущий одножильный вариант, двужильный кабель можно укладывать в стяжку или подложку. В таком типе кабеля есть две отдельные токопроводящие жилы, изолированные друг от друга. Его конструкция такова:

1. Токопроводящие жилы;
2. Изоляция;
3. Усиливающие оплетки (отдельная для каждой жилы);
4. Водоотталкивающий экран;
5. Наружная изоляция;
6. Заземление.

Читайте также:Принцип работы расширительного бака в системе отопления. Расчет объема, особенности установки и эксплуатации

Двужильные кабели могут быть с одним или двумя заземлениями. На иллюстрации показан вариант с одним – оно находится вне усиливающих оплеток. В случае с двумя, они обычно располагаются внутри оплеток каждой жилы.

Пи укладке двужильного кабеля нет необходимости подключать второй конец к источнику тока. На одном конце кабеля нужно соединить между собой токопроводящие жилы, а с другой стороны – подключать к контролеру, сети и т.д. Укладка производится по такой схеме:

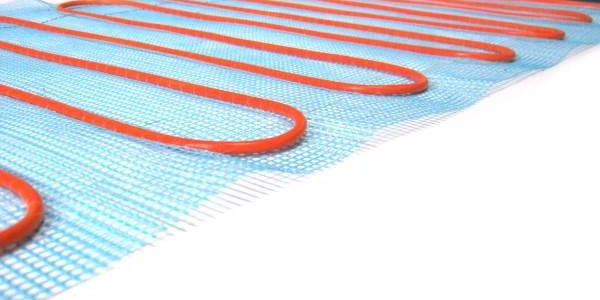

Самый простой в монтаже тип теплого электрического пола. Укладывается только в стяжку или плиточный клей. Представляет собой пластиковую сетку, к которой прикреплен токопроводящий кабель. В большинстве случаев кабельные маты одножильные, но можно встретить и двужильные.

Электрические нагревательные маты изготавливают из тонкого кабеля и подложки толщиной не более 10 мм. Расстояние между кабелями не превышает 12 см. За счет этого их можно укладывать под клей для плитки. Существуют варианты с самоклеящейся подложкой.

Ширина мата обычно 0,5-0,6 метра. Длина варьируется от 1,5 до 30 метров. длинные маты можно обрезать по необходимости, а отдельные части подключать между собой последовательно. Отдельные участки можно соединить с помощью:

• Переходников;
• Разъемных соединений;
• Пайки;
• Скручивания жил.

Такой вид теплых полов устанавливается поверх чернового покрытия. Они представляют собой рулоны пленки, покрытой тепловыделяющими карбоновыми элементами. Толщина пленки не превышает 0,5 мм. Сами элементы прогреваются и излучают в ИК-диапазоне.

Читайте также:Как правильно залить стяжку под теплый пол в частном доме и квартире

Между собой отдельные части пленочного пола соединяются пайкой или с помощью разъемных соединений. За счет большой площади нагревательных элементов, дают равномерный прогрев напольного покрытия.

Конструкция инфракрасного пленочного теплого пола:

1. Защитная полиэтиленовая пленка;
2. Медная полоса;
3. Высокотемпературный поглотитель;
4. Серебряная полоса;
5. Подложка (основа);
6. Карбоновый нагревательный элемент.

На схеме показан инфракрасный пленочный пол с карбоновыми полосами, медной и серебряной подложкой. также существуют варианты с:

• Сплошным карбоновым нагревательным элементом;
• Двумя медными полосами;
• Двумя серебряными полосами.

Конструкция такого типа инфракрасного пола состоит из двух продольных кабелей, между которыми проложены тепловыделяющие элементы из углеродного волокна. Такие маты могут быть с подложкой и без нее.

Стержни и кабеля инфракрасных матов имеют диаметр не более 1 см, поэтому могут укладываться в клей под плитку. Но из-за большого расстояния между элементами, обогрев не всегда получится равномерным. Поэтому их лучше устанавливать в стяжку.

Ширина стержневых матов обычно 0,6-0,9 метра, длина – до 30 метров. Их можно обрезать при необходимости, а отдельные части соединять пайкой, переходниками или разъемами.

Это новая технология, в которой вместо обычных металлических кабелей используются полупроводники и углеродное волокно. В зависимости от уровня нагрева изменяются свойства нагревательного элемента, в частности потребление электроэнергии. Например:

• При t=20°С потребление составляет 170 Вт/кв.м.;
• При t=60°С потребление составляет 125 Вт/кв.м.

Читайте также:Как сэкономить на отоплении частного дома – 12 простых, но эффективных советов

Значения приведены для примера, ведь все зависит от сечения кабеля и шага укладки.

Сейчас саморегулируемые теплые полы выпускаются в трех вариантах:

• Стержневые маты;
• Одножильные кабели;
• Двужильные кабели.

Для каждого напольного покрытия подойдет свой тип теплого электрического пола. Давайте рассмотрим их особенности.

Под ламинат лучше всего укладывать пленочный инфракрасный. Такой вид теплого электрического пола позволит равномерно прогревать всю площадь покрытия. Пи этом не нужно будет заливать стяжку или штробить уже существующую.

Под плитку лучше всего использовать маты или проводной теплый пол. У них небольшая высота, что позволяет эффективно работать при слое клея 15 мм и больше. Если вы только заливаете стяжку, можно укладывать кабельный теплый пол. Слой плиточного клея в таком случае у вас будет небольшим, а эффективность обогрева – высокой.

Что касается линолеума – тут подойдет любой вариант. Все зависит от того, какую сумму вы готовы потратить на монтаж. Если стяжка уже положена и выровнена – есть смысл установить пленочные инфракрасные теплые полы. Если нет – выбирайте любой из вариантов в зависимости от толщины стяжки, формы помещения и т.д.

Система теплых полов имеет ряд преимуществ по сравнению с другими типами отопления (радиаторами, конвекторами и т.д.):

1. Низкое потребление электроэнергии;
2. Равномерный прогрев всей площади помещения;
3. Равномерный прогрев по высоте комнаты;
4. Высокий срок службы;
5. Не пересушивают воздух.

Читайте также:Принцип работы трехходового клапана в системе отопления, виды, особенности выбора и установки

Но есть у теплых электрических полов и свои минусы:

1. Дорогостоящая установка;
2. Отопление электричеством дороже, чем централизованное, газом или твердым топливом;
3. В большинстве случаев нельзя легко демонтировать теплый пол.

Основная проблема этих систем – фиксированная ширина. Их неудобно монтировать в комнатах с сложной геометрией, меблировкой. Придется довольно долго комбинировать положение отдельных частей, чтобы обеспечить равномерный обогрев. Возможно, будет большое количество соединений.

Преимущество кабельных и стержневых матов – небольшая высота. Это позволяет укладывать их под плитку и камень в слой клея.

Инфракрасные маты идеально подходят для укладки под линолеум или ламинат. При этом их можно с легкостью демонтировать, так как они не уложены в стяжку.

Преимущество таких систем в том, что с их помощью можно обеспечить равномерный обогрев всей площади пола. Для комнат с большим количеством мебели и сложной геометрией они подойдут как нельзя лучше.

Минус этих систем – более долгий монтаж. Они укладываются в стяжку или клей для плитки. В отличие от матов, при установке необходимо точно отмерять и соблюдать шаг укладки.

Идеальным напольным покрытием для систем теплого электрического пола являются:

1. Натуральный или искусственный камень;
2. Керамическая плитка (кафель);
3. Наливной (самовыравнивающийся) пол.

Такие покрытия имеют хорошую теплопроводность и теплоотдачу. Они эффективно прогревают воздух в помещении. Холодная комната после включения теплого пола быстро прогревается.

Читайте также:Толщина стяжки над водяным теплым полом

Ламинат, линолеум, ковролин и их аналоги – тоже неплохой вариант. Особенно, если используются с пленочными инфракрасными полами. Они не так быстро прогревают помещение, но, если нагрелись, обеспечивают эффективную теплоотдачу.

ВажноПри выборе ламината под теплый электрический пол нужно смотреть на следующие показатели:

1. Плотность – чем выше, тем лучше;
2. КТС (коэффициент теплового сопротивления) – должен быть минимальным;
3. Толщина – как можно меньше.

Хуже всего использовать следующее напольное покрытие:

• Паркет;
• Доску пола;
• Фальшполы.

Дерево плохо проводит тепло, у него высокий коэффициент теплового сопротивления. Поэтому при включении теплого пола в холодной комнате она будет долго прогреваться. Большая часть тепла будет уходить вниз, а не в помещение.

При установке фальшпола, между ним и стяжкой или полом остается воздушная прослойка. Она прогревается, теплый воздух распространяется по всему объему и отдает тепло стенам. Часть тепла, а соответственно и электроэнергии, уходит в никуда.

В этой статье мы рассмотрели все виды теплых электрических полов: инфракрасные и кабельные, маты, стержневые. Надеемся, что публикация была вам полезна. Не забудьте поделиться ей с друзьями и сохранить себе на стену в соцсетях!

ДомойОтоплениеТеплый пол

Существует множество мнений о том, где и когда впервые начали использовать технологию отопления жилищ посредством нагрева пола или иных строительных конструкций. Все более древние, указывающие на неё артефакты, археологи продолжают находить по всему миру. К примеру, в северном Китае была распространена система отопления под названием «кан». Она представляла собой печь с дымоходами, размещавшимися под низким лежаком. В Корее придумали более совершенную разновидность канального-печного обогрева – «ондоль», распределявшую тепло уже полностью под всей поверхностью пола помещения. Схожие виды теплых полов были обнаружены и в Швеции (IV век до н.э.), а также в городище Акарим (III век до н.э.), находящимся на территории Челябинской области. Позже подобная «русская» система отопления использовалось для обогрева Грановитой палаты.

Однако наибольшую известность у современников получила римская тепловая система – «гипокауст».  Она состояла из печи, вынесенной за пределы жилых помещений, из которой смесь дыма и тёплого воздуха поступал в каналы внутри стен и в пространство подпола. Следует отметить, что все перечисленные способы обогрева являлись достаточно дорогостоящими как в устройстве, так и в эксплуатации. Поэтому, например, даже у зажиточных граждан Рима «гипокаустом» отапливалась только часть жилых помещений.

Виды современных теплых полов

Прогрессивные технологии сделали доступным отопление помещений через подогрев напольных покрытий. Какие бывают тёплые полы (ТП)? Наиболее распространенными стали следующие разновидности:

• водяные – часто являются одним из элементов основного (рабочего) обогрева дома;
• электрические – выступают в виде отдельных энергетических систем. Нередко применяются в качестве локальных подсистем для повышения комфорта пользователей.

В свою очередь, основные виды теплого пола классифицируются по типам нагревательных элементов или используемых для них материалов. Каждый из подвидов имеет свои достоинства и недостатки, а также рекомендуемую область наиболее эффективной эксплуатации.

Разновидности тёплых полов с жидкостным теплоносителем

Современные теплые полы с жидкостным теплоносителем способны поддерживать в помещениях заданный уровень температуры, при этом лишь слегка прогревая напольное покрытие. Такой способ отопления называется термостатический.  Подключение трубопроводов рабочих контуров к котлам отопления выполняется через клапанную арматуру в составе смесительно-регулировочных узлов и коллекторных блоков, оборудованных циркуляционными насосами. Подобная комплектация НСУ (насосно-смесительного узела) способствуют тому, что температура подаваемой в систему жидкости не превышает 45°С.

В зависимости от материала трубопровода различают следующие разновидности теплого пола:

Медь

Считается одним из наиболее подходящих материалов для создания водяного теплого пола. Основные преимущества в ее высокой прочности и долговечности. Материал слабо подвержен коррозии, особенно при применении современных методов гальванической обработки.  Хорошо выдерживает значительные механические воздействия, в том числе и внутреннее давление. Имеет широкий диапазон рабочих температур от -100°С до +250°С, а при замерзании теплоносителя внутри, трубы не растрескивается.

Важно! В процессе эксплуатации ТП из медного трубопровода не рекомендуется сливать воду.

Медный трубопровод имеет также некоторые технические и экономические ограничения:

1. Нельзя в одной системе отопления сочетать стальные и медные трубы, это может спровоцировать реакцию электрохимической коррозии.
2. Процесс монтажа длителен, трудоемок, требует высокого уровня мастерства. Осуществить укладку самостоятельно не представляется возможным, так как для неё требуются дорогостоящие профессиональные пресс-машины.
3. В качестве теплоносителя нельзя использовать воду с кислой или щелочной средой. Она способна сократить срок службы трубопровода почти вдвое.
4. Что касается высокой стоимости материала, то необходимо учитывать длительность его эксплуатации, которая может превышать 50 лет. Такой срок способен полностью окупить первоначальные расходы.

Медь рекомендуется использовать для создания небольших зон повышенного комфорта в зданиях с периодическим проживанием, для которых существует риск замораживания системы отопления. В качестве настила целесообразно использовать сухие системы реечного, полистирольного или модульного типов.

Металлопластик

Современный композитный материал, состоящий из нескольких слоев – внешнего и внутреннего из сополимеров пропилена либо полиэтилена, а также армирующей прослойки из алюминиевой фольги. Имеет отличные эксплуатационные характеристики:

• долговечность до 45-50 лет;
• полную устойчивость к коррозионным процессам;
• невосприимчивость к отложению и нарастанию минеральных образований;
• биологическую инертность – материал не выделяет патогенных и канцерогенных веществ, не вступает в реакцию с примесями растворёнными в воде;
• химическую стойкость. В системе отопления можно использовать большинство целевых химических присадок к теплоносителю или готовых антифризов;
• небольшой вес, а также наличие широкого ассортимента фитингов позволяют осуществлять монтажные работы самостоятельно. При этом можно обходиться подручными или доступными для недорогой аренды инструментами;
• высокий коэффициент шумопоглощения.

Тем не менее, металлопластик требует определенной наработки монтажных навыков и аккуратности в работе. Иначе, в процессе его эксплуатации, после многочисленных циклов нагрева и охлаждения, высок риск ослабления фитингов. Поэтому, при обустройстве этого вида тёплого пола, та часть трубопровода, которая закрыта бетонной стяжкой, должна быть цельной (не иметь стыков). Также для него существует ограничение по максимальной температуре. Диапазон рабочих температур металлопластика — 10°С… + 95°С. Допускается кратковременный нагрев материала до +110°С.

Металлопластик рекомендуется использовать для создания как полноценной системы отопления при помощи ТП, так и формирования зон комфорта со значительной площадью.

Полипропилен

Несмотря на свои высокие эксплуатационные показатели и доступную стоимость полипропиленовые трубы редко применяются при монтаже теплых полов. Причина заключается в их жесткости. Радиус изгиба неармированной трубы Ø 16 мм (диаметр преимущественно устанавливаемого в ТП материала) составит не менее 8-9 её диаметров. То есть, чтобы получить изгиб без заломов, повороты  тепловых контуров будут иметь минимальные радиусы от 128 мм (помним, что угловые фитинги в стяжку ставить нельзя). В большинстве случаев этого совершенно недостаточно для укладки трубопровода с высокой плотностью, способную обеспечить расчётную тепловую мощность.

Полипропилен рекомендуется использовать в качестве материала для системы ТП только в случае крайней необходимости и только в тех помещениях, которые не будут подвергаться воздействию отрицательных температур.

Сшитый полиэтилен (REX)

Этот материал получил широкое распространение сравнительно недавно. Тем не менее, он демонстрирует довольно высокие эксплуатационные качества:

• диапазон рабочих температур 0…+95°С, кратковременно выдерживает до -50°с…+150°С;
• температуру плавления 150°С, возгорания – 400°С;
• деформационную упругость, которую отдельные продавцы называют «молекулярной памятью» для усиления информационного эффекта. Суть её заключается в том, что деформированный материал под воздействием граничных температур восстанавливает свою первоначальную форму. Поэтому, для исправления случайного залома, достаточно направить на поврежденное место струю горячего воздуха, например, из строительного фена;
• высокую устойчивость к внутреннему давлению и гидроударам;
• пластичность – труба REX хорошо гнется без вспомогательных приспособлений не повреждаясь. Радиус поворота составляет 4-5 диаметров;
• не подверженность химической и биологической коррозии;
• отсутствие токсичности и канцерогенных выделений как в процессе монтажа, так и во время эксплуатации.

Важно! Сшитый полиэтилен довольно чувствителен к ультрафиолетовому излучению. Хотя для смонтированного ТП это не так уж и важно, однако, этот факт необходимо учитывать во время его хранения.

Общие достоинства и недостатки водяного теплого пола

Достоинства:

• Возможность равномерного прогрева всего помещения или создание особых зон комфорта в местах наиболее частого пребывания людей.
• Экономичность обогрева больших площадей, низкие эксплуатационные расходы.
• Можно укладывать по всей площади помещения, так как отсутствует опасность перегрева в закрытых зонах – под мебелью, коврами, напольными предметами интерьера.

Недостатки:

• Довольно сложный и долговременный монтаж с наличием «мокрых» процессов.
• Необходимость использование цементно-песчаной стяжки, которая может «съесть» до 15-20 см высоты помещения.
• Ощутимая инертность управления температурными параметрами микроклимата.
• При протечке теплоносителя — в случае использования некачественных материалов, нарушений технологий сборки, форс-мажорных ситуациях — возникает необходимость в очень трудоемких и дорогостоящих ремонтных работах.

Виды теплых электрических полов и их характеристики

На сегодняшний день широко применяются четыре вида электрических теплых полов:

Греющий кабель

Один из наиболее ранних видов тёплых полов в квартиру. Его инсталляция осуществляется в бетонную стяжку толщиной не менее 5 см. В качестве напольного покрытия, чаще всего, используется керамическая плитка.

Существует несколько разновидностей греющих кабелей. Наиболее доступный по стоимости – резистивный. Особенностью его использования является категорический запрет на укорачивание линии. Если отрезать часть проводника, то его общее сопротивление снизится, что приведет к возрастанию протекающего через него электротока, к перегреву и быстрому выходу из строя токопроводящих жил.

Резистивный кабель производят в двух исполнениях – одножильном и двужильном. По принципу действия они не отличаются, но двужильный более удобен для монтажа, так как подключается с одного конца, а на другом заглушен.

Усовершенствованной разновидностью резистивного двухжильного нагревателя является зональный кабель. У него между двумя токонесущими жилами размещаются спиральные резистивные элементы, имеющие одинаковую мощность. Такой кабель можно нарезать мерными частями (по зонам) в специально отмеченных местах.

Общие достоинства и недостатки кабельных ТП

Преимущества:

• Наиболее доступная стоимость из всех разновидностей теплого пола на электрических термоэлементах.
• Полная свобода в расположении термоэлемента на основании.
• Аккумулирует небольшое количество энергии (за счет толстой стяжки), продолжая некоторое время после отключения отдавать тепло в помещение.

Недостатки:

• Существенно снижает электробезопасность помещения.
• При обустройстве греющей плиты не обойтись без «мокрых» процессов – заливки песчано-цементной стяжки.
• Небрежность или отсутствие опыта во время монолитных работ могут привести к образованию воздушных карманов вокруг кабеля. В таких местах возможен перегрев проводника и выход его из строя.
• Недопустимо размещать нагреваемой зоной мебель – под ней кабель также перегревается, со всеми вытекающими из этого последствиями.
• Старые модели греющих кабелей вырабатывали значительное количество электромагнитного излучения, поэтому при покупке убедитесь, что продукция имеет сертификат качества ISO 14000.

Резистивные кабели отлично подходят для подогрева в ванных, кухонь, балконов, хозяйственных, а также прочих вспомогательных помещениях.

Термоматы

Под этим названием реализуются две разновидности изделий абсолютно различные по принципу действия – конвекционные и инфракрасные.

Конвекционный мат является усовершенствованным вариантом резистивного кабеля, который закреплен на сетчатой основе, выступающей армирующим слоем при тонкослойной песчано-цементной заливке. Кроме этого, допускается монтаж керамической плитки непосредственно на мат. В этом случае толщина греющего покрытия теплого пола не будет превышать 2 см.

Инфракрасные карбоновые маты представляет собой углепластиковые стержни, закрепленные с двух сторон на энергонесущих кабелях. Система осуществляет нагрев, излучая инфракрасные волны в диапазоне 8…14 мкм. Укладывается в песчано цементную стяжку толщиной не менее 3 см, а также непосредственно в утолщенный слой плиточного клея. При этом требуются высокие профессиональные навыки монтажа.

ИК пленочное покрытие

Более совершенная разновидность нагревательного элемента для тёплого пола. Нагрев выполняется посредством ИК-излучения. Монтаж, за некоторым исключением, выполняется в сухую под ламинат, паркет, линолеум и т.п. Различают следующие виды пленочного электрического теплого пола:

• классический – небольшие по площади нагревательные элементы расположены тонкими полосами поперек рулона пленки;
• сплошной – нагревательные элементы значительно шире и занимают практически всю площадь пленки. Такая разновидность имеет высокую эффективность и может быть использовано в качестве полноценной системы отопления для квартиры;
• многослойный – имеет дополнительную защиту от влаги, а его монтаж допускается в тонкослойную песчано-цементную стяжку. Одной из разновидностей многослойного инфракрасного пленочного пола является перфорированная пленка. Перфорация овальных отверстий между нагревательными элементами сделана для лучшей адгезии плитки, укладываемой непосредственно на пленку.

Важно! Перечисленные виды электрических тёплых полов, за исключением инфракрасных карбоновых матов, нельзя располагать под мебелью или другими громоздкими предметами, которые могут вызвать локальный перегрев и выход из строя нагревательного элемента.

Саморегулирующиеся кабели

Имеют принцип действия, который существенно отличается от резистивных или инфракрасных нагревательных элементов. В нем между двумя токопроводящими жилами расположен слой эластичного углеродно-полимерного материала, обладающего изменяемой величиной сопротивления, на которую влияет температура окружающей среды.  Если кабель (самрег) расположен на холодном участке, то его сопротивление низкое, и через него протекает ток большой величины, преобразующийся в большое количество тепловой энергии. По мере нагрева рабочего проводника, его сопротивление растет, приводя к снижению величины электротока. Поэтому, на заблокированных мебелью участках, где теплоотдача минимальна, интенсивность обогрева может снизиться до нуля.

Кроме того, к достоинствам саморегулирующегося кабеля относится упрощенный монтаж изделия, так как его можно разрезать на куски произвольной длины без снижения эксплуатационных характеристик.

«Самреги» первоначально преимущественно использовались для защиты от перемерзаний трубопроводов, в противообледенительных системах и в промышленности. Но постепенно они начинают применяться и для обустройства теплых полов внутри помещений, так как, несмотря на свою дороговизну, предоставляют определенные преимущества по сравнению с традиционными системами электроподогрева.

Выводы

При выборе технологии тёплого пола необходимо учитывать не только его стоимость, но и особенности установки:

1. Нередко в многоквартирных домах оказывается нежелательным выполнение монтажа тёплого пола в стяжку по причине низких потолков в помещениях. В таких случаях наиболее целесообразно использовать пленочные ТП, несмотря на их более высокую стоимость.
2. Большинство видов нагревательных кабелей и матов на их основе могут монтироваться не только на полу, но и на стенах.
3. Для постоянного подогрева или использования в качестве основного источника отопления, несомненно, лучше устанавливать водяной теплый пол, являющийся наиболее экономным.

https://www.youtube.com/watch?v=RiBDhzF5arE

Использование теплого пола позволяет обеспечивать максимально комфортные температурные условия в помещении, меняя показатели на свое усмотрение. Систему можно использовать как в качестве эффективного дополнения к радиаторному отоплению, так и для полной замены такового.

Виды теплых полов

В продаже доступны водяная и электрическая разновидности теплого пола. Электрические системы, в свою очередь, классифицируются на следующие подтипы: кабельный, пленочный и стержневой теплый пол. Какому именно варианту отдать предпочтение? Об этом далее.

Виды теплых полов и их особенности

Водяной теплый пол

Технология установки теплого водяного пола

Работа системы основывается на циркуляции теплоносителя – воды – внутри установки. Доступна возможность подведения воды от стояка и от централизованной отопительной системы. Непосредственно циркуляция воды обеспечивается усилиями насоса, обязательно присутствующего в такого рода системах. Конечно, существует вариант обустройства водяного теплого пола без применения насоса с задействованием законов гравитации, но он подходит исключительно для использования в комнатах малой площади.

Примерная схематичная картинка, поясняющая устройство и работу пола с водяным подогревом

Теплый водяной пол

Преимущества

1. Сравнительно низкие затраты на обустройство.
2. Относительная дешевизна теплоносителя.

Недостатки

1. Необходимость строгого соблюдения технологии и предельной осторожности в процессе заливки стяжки, чтобы не повредить элементы системы.
2. Невозможность обустройства системы в городской квартире. На сегодняшний день выполнение такого рода работ запрещено, т.к. при циркуляции воды через теплый пол она возвращается другим потребителям (соседям) в охлажденном состоянии, что доставляет массу неудобств.

Теплый водяной пол можно монтировать в помещениях любого типа при условии источника горячего водоснабжения

Кабельный электрический теплый пол

Кабельный электрический теплый пол

Монтажная лента

В основе системы – провода, изготовленные из специальных сплавов. Состав сплавов подобран таким образом, чтобы электрическая энергия эффективно «превращалась» в тепло. Для регулирования количества вырабатываемого тепла, система комплектуется специальным терморегулятором.

Кабельный теплый пол прослужит очень долго

Преимущества

Среди ключевых преимуществ кабельных электрических систем обогрева нужно отметить следующие моменты:

• длительный срок службы, гораздо превышающий аналогичный показатель для рассмотренной выше водяной системы;
• относительно низкие затраты на эксплуатацию. Электроэнергия хоть и стоит гораздо дороже воды, конкретно кабельная разновидность системы потребляет ресурсы в сравнительно небольших количествах.

Недостатки

Есть у такой системы и свои слабые стороны, а именно:

• выработка электромагнитного излучения в процессе работы. Актуально для самых дешевых моделей. У качественных систем этот показатель не превышает допустимые пределы;
• большие затраты на монтаж системы.

При выборе греющего кабеля отдавайте предпочтение изделиям, имеющим сертификат ISO 14000 – этот документ является гарантией экологической безопасности системы. Дополнительно попросите продавца предъявить сертификат KIMA. При отсутствии упомянутых документов, от покупки кабеля рекомендуется воздержаться.

Строение нагревательного кабеля

Пленочный электрический обогрев

Пленочный электрический теплый пол

Конструкция системы базируется на специальной углеродной нагревательной пленке. При включении в сеть, система начинает вырабатывать инфракрасные лучи с параллельным выделением анионов. Функции излучателя в данной системе отводятся специальной пасте на углеродной (карбоновой) основе. Она наносится на материал параллельными либо изогнутыми полосами. В дорогостоящих разновидностях системы паста обычно наносится всплошную, благодаря чему обеспечивается более высокая эффективность обогрева.

Принципиальная схема подключения

Электроэнергия подается посредством медно-серебристых проводников. Главные рабочие элементы системы запаяны слоями полиэстера. Подача питания регулируется при помощи терморегулятора.

Пленочный теплый пол ENERPIA FILM

Пленочные системы широко представлены в ассортименте многих производителей подобной продукции. При выборе марки ориентируйтесь, прежде всего, на репутацию компании-производителя, пользовательские отзывы, а также личные предпочтения. По возможности заручитесь поддержкой специалистов. Знающие люди смогут дать реальную оценку задачам, поставленным перед отопительной системой, и помогут подобрать оптимальный вариант.

Преимущества

Пленочный инфракрасный теплый пол легко смонтировать своими руками

Ключевым преимуществом пленочного электрического теплого пола является его универсальность в плане сочетаемости с финишными отделочными материалами. Поверх такой пленки можно укладывать кафель, линолеум, виниловые панели, а также ламинат, ковролин и др.

Вторым важным преимуществом пленочных систем является возможность обустройства мобильного обогрева на их основе. К примеру, пленку можно прикрепить к тыльной стороне ковра и убирать его при отсутствии необходимости использования обогрева.

Потребление электроэнергии пленочным теплым полом

Недостатки

Во-первых, главный недостаток такой системы заключается в большом числе скрытых контактов. Чтобы дальнейшая эксплуатация теплого пола была эффективной, надежной и безопасной, перед приемом системы в постоянное пользование нужно тщательно протестировать ее работоспособность. Помимо этого, укладка финишного покрытия должна осуществляться в строгом соответствии технологии.

Во-вторых, при обустройстве системы возникает необходимость дополнительных финансовых расходов на покупку коннекторов. Без этих изделий невозможно достичь качественного контакта между проводом и пленкой.

В-третьих, если поверх теплого пола будет укладываться керамическая плитка или другие подобные материалы, придется тратить дополнительные средства на обустройство стяжки. При этом расход клеящего состава тоже увеличивается – его слой не может быть тоньше 1,5 см.

Стержневой электрический теплый пол

Стержневой электрический теплый пол

Одна из последних разработок на рынке отопительного оборудования. Характеризуется высокими показателями надежности и экологической безопасности. Система известна под говорящим прозвищем «интеллектуальный теплый пол».

В основе обогрева – карбоновые стержни, соединенные между собой и подключенные к терморегулятору и электросети. Конечному потребителю такой теплый пол предлагается в формате матов.

Схема укладки теплого пола под плитку

Схема укладки теплого пола под ковролин

Преимущества

1. Отсутствие сложностей с продумыванием последующей меблировки. Стержневые системы характеризуются саморегуляцией, т.е. закрывание тяжелыми предметами им не страшно, в отличие от «собратьев». Перегреваться и ломаться стержневой электрический теплый пол из-за этого не будет.
2. Возможность беспрепятственной заливки стяжкой или различными клеевыми смесями – рабочим элементам подобные контакты не страшны.
3. Возможность обустройства в помещениях с высоким уровнем влажности, на террасах и других открытых площадках.
4. Высокие показатели экологичности по сравнению с другими разновидностями обогревающих систем.

   UNIMAT — саморегулируемый стержневой теплый пол

Недостатки

Главным недостатком стержневого электрического теплого пола является высокая стоимость.

Второй большой недостаток – риск приобретения подделки. Система действительно обладает хорошими эксплуатационными показателями, благодаря чему пользуется широкой популярностью среди потребителей. Недобросовестные производители этим активно пользуются и выпускают контрафакт. В целях личной безопасности просите продавца предъявить соответствующие сертификаты на продукцию.

Какую систему выбрать?

Какой теплый пол выбрать

При выборе конкретной системы обогрева нужно учитывать множество значимых характеристик и дополнительных условий. Прежде всего, это площадь обогреваемого помещения и особенности его расположения. К примеру, для применения в частном доме подойдет любая система, в том числе и водяная. Нужно лишь объективно подойти к оценке экономической целесообразности применения каждого доступного варианта. Наряду с этим, при обустройстве теплого пола в квартире использовать водяную систему не получится в соответствии с законодательными ограничениями.

При этом нужно грамотно оценить предназначение обустраиваемой системы. Если она будет использоваться в качестве дополнительного обогрева, главная задача которого сводится к поддержанию комфортного для хозяина микроклимата, можно ограничиться и бюджетным пленочным теплым полом. При обустройстве же системы для ее последующего использования в качестве основного обогрева, лучше отдать предпочтение более мощным разновидностям, к примеру, греющему кабелю или, если это частный дом, водяному теплому полу.

Таблица. Сферы и варианты использования теплого пола

Электрическая система	Водяная система
Дополнение к основному обогреву	Полная замена радиаторного отопления
Обогрев ванных комнат, балконов, веранд и прочих подобных помещений	Дополнение к основной системе отопления, обогрев любых помещений (актуально для частных домов и прочих строений, в которых не запрещается использовать такие установки)
Временный быстрый прогрев пола в небольших помещениях
Городские квартиры, в которых нет возможности обустройства водяной системы
Монтаж обогрева без проведения сопутствующих капитальных работ (актуально для пленочной разновидности)

При любых обстоятельствах, приоритетным фактором для потребителя должно оставаться качество продукции. Не верьте подозрительно дешевым предложениям от сомнительных производителей. Отдавайте предпочтение сертифицированным изделиям от известных торговых марок, и тогда никаких проблем с эксплуатацией хоть водяного, хоть электрического теплого пола в любой его вариации у вас не возникнет.

Теплый пол — это всегда комфортный микроклимат и полное отсутствие сквозняков

Удачного выбора!

Видео – Какой электрический теплый пол лучше?

—> Главная  »  Теплый пол —> Опубликовано в Теплый полromanssp 16 февраля, 2017—>

При устройстве электрического теплого пола в доме возникает вопрос выбора типа и модели оборудования. Существует несколько разновидностей с отличающимися характеристиками и особенностями монтажа. Какие виды электрических теплых полов представлены на рынке и чем они отличаются?

Классификация электрических теплых полов

Для правильного выбора теплого пола (ТП), который полностью будет соответствовать желаемым характеристикам и требованиям, важно знать существующий ассортимент. Основная классификация теплых полов проводится по типу нагревательного элемента. По этой характеристике ТП разделяют на такие модели:

• Кабельные, в которых нагревательным элементом является кабель с токопроводящей жилой. Такие системы также подразделяются на одножильные, двужильные и саморегулирующиеся.
• Нагревательные маты. Фактически, это такая же кабельная система, как и в первом случае, но в мате кабель компонуется с сетчатой подложкой, которая упрощает монтаж.
• Инфракрасный пленочный теплый пол. Представляет собой пленку с токопроводящими углеродными полосами или в виде сплошного слоя.
• Стержневой ТП. Нагревательным элементом в такой системе являются стержень из углерода.

Также теплые полы можно разделить по особенностям передачи тепла в помещение. Все разновидности теплых полов передают тепло в обслуживаемое помещение с помощью конвекции и излучения. Отличие в пропорциях. Кабельные системы передают тепло в основном конвекцией, стержневой и пленочный пол – инфракрасным излучением.

Нагревательный кабель.

Кабельные системы

Греющий кабель – первая по распространенности система, так как появилась на рынке раньше остальных типов. Представляет собой обычный электрический провод, токопроводящая жила которого обладает большим сопротивлением. В результате этого при протекании электрического тока он нагревается. Производят одножильные и двужильные кабельные системы.

Система поставляется как в бухтах, отдельными кусками, так и скомпонованной в нагревательные маты. Отдельный кабель при монтаже укладывается на полу с определенным шагом между витками, греющий мат просто расстилается на поверхности и приклеивается к ней.

Устройство нагревательных кабелей.

Одножильный

Одножильные нагревательные системы – самые простые и недорогие системы теплого пола. Их используют для монтажа в стяжку для разных типов помещений. Целесообразно применять их как для основного, так и для дополнительного отопления. В качестве декоративного покрытия допустимо использовать любые типы материалов.

Характеристики одножильного греющего провода зависят от производителя. Их выпускают разной длины и удельной мощности. Максимальная удельная мощность такого кабеля – 20 Вт на погонный метр.

Особенностью монтажа одножильного кабеля является то, что при прокладке необходимо оба конца подводить к одной точке, где они подключаются к электрической сети. Это усложняет установку.

Двужильный

Двужильный электрический нагревающий кабель по основным характеристикам схож с одножильным. В его состав также входит металлическая нагревательная жила, покрытая изоляцией и экраном. Основная особенность – в состав кабеля входят две токопроводящие жилы, которые на одном из концов соединены между собой. Такая компоновка создана для того, чтобы не было необходимости тянуть второй конец кабеля в точку подключения. Это упрощает проектирование и монтаж системы.

Нагревательные кабели состоят из таких элементов:

• токопроводящая жила из металла;
• изоляция каждой жилы;
• армирующая оплетка;
• изоляция всего кабеля.

Одножильный и двужильный кабели служат основой для производства греющих матов.

Греющий мат

Так как нагревательные маты изготовляется на основе кабеля, то их основные характеристики схожи. В основном, для производства применяется двужильный провод. Конструктивно мат состоит из пластиковой сетки, к которой прикреплен нагревающий кабель с заданным шагом. В среднем применяются шаг 9 см. Ширина мата обычно составляет 50 см, а длина – в зависимости от модели изделия.

Нагревательный мат.

Для производства греющих матов применяется кабель малого диаметра. Это позволяет устраивать теплый пол в клеевой основе под плиткой. Если для обычного одножильного или двужильного кабеля необходимо устройство полноценной стяжки толщиной 30–50 мм, то мат можно разместить в клее толщиной 8-10 мм.

Также особенностью нагревательного мата является то, что нет необходимости высчитывать шаг укладки кабеля и устраивать системы крепежа. Рулон просто раскатывается на подготовленной поверхности. Некоторые модели оснащены клеящим слоем.

Саморегулирующийся кабель

Новым видом греющего кабеля является саморегулирующийся. Если в обычном токопроводящие жилы изготавливают из металла, то в саморегулирующихся кабелях их роль выполняет полупроводник.

Такой нагревательный элемент меняет свое сопротивление в зависимости от окружающей температуры. Это дает изменение потребляемой мощности и уровня нагрева. Саморегулирующие системы более экономичны, но менее долговечны чем обычные.

Основной позитивной характеристикой такого кабеля является то, что он не перегревается и не перегорает, даже если нарушены условия монтажа и витки расположены слишком близко друг к другу.

Инфракрасные пленочные системы

Относительно новым типом теплых полов является инфракрасная пленка. Это многослойная конструкция, нагревающим элементом в которой являются углеродные полосы. Конструктивно инфракрасная пленка состоит из таких элементов:

• подложка из непроводящего ток материала;
• нагревательный слой из углеродных полос;
• медные или серебряные токопроводящие жилы, по которым ток подводится к нагревательным полосам;
• защитный слой.

Основной особенностью нагревательной пленки является ее малая толщина: около 0,4 мм. Также при эксплуатации пленка сильно не нагревается, максимальная температура поверхности до 50 °C. Все эти факторы позволяют применять пленку непосредственно под декоративным покрытием пола — ламинатом, линолеумом паркетом, ковролином.

Инфракрасную пленку также можно устраивать в толще стяжки. Для этого при монтаже она закрывается полиэтиленовой или ПВХ пленкой для защиты от попадания влаги.

Важно! Обратите внимание, не все модели нагревательной пленки предназначены для монтажа мокрым способом в стяжку.

Инфракрасная пленка производится двух типов: кроме нагревательных элементов в виде углеродных полос производят продукцию со сплошным углеродным слоем.

Инфракрасная пленка.

Нагревательные инфракрасные стержни

Теплый пол с применением инфракрасных стержней изготовляется в виде матов, нагревающим элементом в которых является не кабель, а углеродный стержень. Изделие сочетает в себе особенности кабеля и инфракрасной пленки. Монтаж стержневой системы проводится так же, как для нагревательного мата или кабеля – в цементную стяжку или в плиточный клей.

Инфракрасные стержни.

Стержневые системы большую часть энергии выделяют в виде инфракрасного излучения, что делает их близким к пленочным теплым полам. Так же, как и пленка, стержень не нагревается так сильно, как кабель. Средняя рабочая температура такого теплого пола – 50–60 °C.

Принципы выбора

Выбор типа и характеристик теплого пола проводят в несколько этапов:

1. В первую очередь нужно определить, будет ли теплый пол основной системой обогрева, или использоваться в дополнение к существующему. В первом случае расчет необходимо проводить по теплопотерям, чтобы полностью обеспечить помещение теплом для нагрева до требуемой температуры. Мощность теплого пола в таком случае зависит от климатических особенностей региона, но в среднем подбирают систему исходя из удельного значения 120,0–140,0 Вт/м² для дополнительной системы достаточно 80,0–100,0 Вт/м².
2. Далее выбирают тип теплого пола. Если монтаж планируется в стяжку, то подбирают тот вид, который можно устраивать таким способом. Чаще всего это кабель или мат. Для монтажа в ванную или кухню под плитку целесообразно использовать нагревательный мат. Непосредственно под декоративным покрытием лучше применить инфракрасную пленку.
3. Когда тип и мощность подобраны, необходимо приобрести сам теплый пол и дополнительные материалы, провести монтаж.

Важно! Для экономии средств и материалов нет необходимости устраивать теплый пол под массивной мебелью и бытовой техникой, ванной.

При монтаже нужно соблюдать все рекомендации производителя и строительные нормы.

Сравнительные характеристики разных систем

Важные характеристики разных видов ТП собраны в таблице.

Тип ТП	Удельная мощность, Вт/м2	Особенности монтажа	Максимальная рабочая температура, °C	Подходящий тип декоративного покрытия
Кабель одножильный	150	Монтаж в стяжку	70	Любое
Кабель двужильный	160	Монтаж в стяжку	90	Любое
Мат	140	Монтаж в стяжку или в клеевое основание под плиткой	90	Любое
Пленка	220	Открытый монтаж под декоративное покрытие или в стяжку (в зависимости от модели)	50	Ламинат, ковролин, линолеум, паркет. При монтаже в стяжку – любое
Стержни	120	Монтаж в стяжку или в плиточный клей	60	Любое

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Самое читаемоеИспользуемые источники:

• https://vteple.xyz/vidy-teplyh-jelektricheskih-polov/
• https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vidy-teplyx-polov/
• https://pol-spec.ru/pol-v-gorodskoj-kvartire/vidy-teplyx-polov.html
• http://masterskayapola.ru/teplyj-pol/vidy-ehlektricheskih.html
