Способы монтажа теплого водяного пола без цементной стяжки

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина чаше всего заключена в характеристиках строения. Деревянный дом или здание со слабыми перекрытиями не позволяет создавать бетонные напольные покрытия необходимой толщины. Наилучшим выходом станет теплый пол без стяжки. Он может быть как электрическим, так и водяным.

Содержание

Немного о достоинствах и недостатках

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

• нет необходимости проводить масштабные ремонтные работы;
• можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
• нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
• можно провести как угодно тщательные работы по утеплению пола;
• гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
• предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

• не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
• не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
• наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Когда производится укладка трубок с малым шагом сетки – сразу растут расходы на основные конструкционные материалы. Кроме этого, водяные теплые полы без стяжки потребуют большего количества теплоносителя для обеспечения достаточной энергетической отдачи. Это сразу предъявляет повышенные требования к нагревательному котлу. Но при всех своих недостатках, системы отопления без стяжки достаточно популярны, так как просты в обустройстве и показывают надежность эксплуатации.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Читайте также:  Как ремонтировать теплые полы

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

• пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
• карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
• сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Общая характеристика пленочных электрополов без стяжки выглядит так: они укладываются под любое покрытие (линолеум, ламинат, ковролин), подключаются по простой схеме, никакой контрольной аппаратуры (внутрипольных датчиков) не требуется, регулировка производится только подачей разного напряжения. Температура электрического нагревателя в номинале составляет 30-40 градусов, максимум – до 80 градусов Цельсия.

Водяные и кабельные электрические полы без стяжки

Устройство водяных и кабельных отопительных структур без бетонного слоя – во многом сходно. Ответ на вопрос, как сделать теплый пол без стяжки, будет содержать перечисление одинаковых требований к поверхности для настила, описание похожих структур укладки, расходных материалов, систем контроля. Поэтому будет рассматриваться общая технология, без заострения внимания на конкретном типе источника тепла (трубки с водой или электрокабеля).

Читайте также:  Какие теплые полы лучше выбрать

Для обустройства системы внутрипольного отопления без стяжки понадобится:

• прочная и относительно ровная базовая поверхность;
• слой утеплителя;
• несущая конструкция для размещения трубки или кабеля;
• элементы для лучшего рассеивания тепла;
• финишное напольное покрытие.

В зависимости от характеристик дома или квартиры, а именно степени их утепления – выбирается шаг укладки. В зависимости от наличия в продаже в регионе производства работ – выбираются определенные комплектующие.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

• работать только как средство понижения паразитных потерь тепла через перекрытие;
• увеличивать прочность пола в целом;
• служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Для удобства работы и достижения оптимальных показателей основы под теплый пол без стяжки – при укладке лаг можно сразу нивелировать перепады высот основания. В роли заполнителя (основного теплоизолятора) может использоваться строительная пенополистирольная пена. Такой материал недорог, быстро наносится, нет щелей, срок застывания незначителен.

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Читайте также:  Принцип электро водяного теплого пола

Основа для укладки трубок или кабеля

При обустройстве сухого пола без стяжки в качестве основы для укладки могут применяться:

• специальные подкладки, где сформированы выступающие элементы для горизонтальной прокладки и поворотов;
• специальные, изготовленные из ДСП, доски, фанеры или ОСП конструктивы;
• обработанная доска, рейки толщиной в 21 или 28 мм.

Технология работы с разными подложками немногим отличается друг от друга. Для укладки сети циркуляции потребуется:

• покрыть поверхность подложкой, при этом готовые конструктивы соединяются собой замковыми зонами, из тонкой доски – формируется реечная система для размещения контура отопления;
• провести черновую укладку, при необходимости перемещая отдельные зоны подложки;
• проверить места стыковок или электрических соединений на соответствие рекомендациям производителя трубки или кабеля.

На данном этапе работ не нужно крепить или любым другим способом фиксировать трассы циркуляции теплоносителя или кабель. Если все прошло успешно и укладка соответствует плану – следует закрепить подложки на основании (обязательно для досок и конструктивов из деревосодержащих материалов).

Готовые панели для укладки трубки теплого пола без стяжки представляет собой планки, расположенные на расстоянии друг от друга, объединенные единым периметром. По функциональности они ничем не отличаются от подготовленных досок, но дороже. Готовые конструктивы позволяют работать быстрее, но могут накладывать определенные ограничения на прокладку трассы отопления.

Дополнительные конструктивы

Для лучшего рассеивания тепла в теплых полах без стяжки применяются специальные панели. Это профильный элемент из алюминиевого сплава. В нем сделано прямое углубление для трубки. Эти конструктивы располагаются в прямых зонах контура и работают как эффективный рефлектор, распределяя тепло по большей площади.

Применение рассеивающих панелей улучшает работу теплого пола без стяжки. Особенно это заметно, если поверхность покрыта финишным слоем с высокой теплопроводностью, например, керамической плиткой. Работать с рассеивающими панелями стоит осторожно.

Они хорошо себя показывают (не смещаются, не скрипят) на прочной базовой поверхности. При монтаже контуров отопления без стяжки на готовых конструктивах из деревосодержащих материалов или созданной из досок реечной структуре – рассеивающие панели можно зафиксировать саморезами.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

Содержание:

• Преимущества и недостатки
• Выбор теплого пола
• Особенности установки
• Процесс монтажа
• Теплый пол в плиточный клей
• Устройство под напольное покрытие

Не всегда есть возможность произвести заливку бетонной стяжки поверх системы нагревательных элементов теплого пола. В таком случае следует искать другие возможные варианты. Вместо нагревательного кабеля принято использовать специальные термоматы или инфракрасный теплый пол, которые отлично справляются с обогревом всех помещений в квартире. При этом очень важно знать все основные моменты, которые помогут произвести монтаж системы отопления правильно и эффективно.

Преимущества и недостатки

При выполнении «сухого» варианта теплого пола можно столкнуться не только с положительными качествами, но и минусами. Они уже и подскажут исполнителю вероятность выбора.

Основные плюсы использования «сухого» метода устройства электрического теплого пола следующие:

1. Не потребуется создавать бетонную стяжку, отнимающую время на заливку и процесс высыхания.
2. Отсутствует дополнительная нагрузка на плиты перекрытия, что не будет хорошо для старых строений.
3. Простота монтажа в короткие сроки.
4. Подходят под такие варианты напольного покрытия, как ламинат или паркет.

   </p>

Но любая технология не может обойтись без негативного проявления. В таком случае имеется лишь один и самый основной – высокая стоимость нагревательного мата и инфракрасного теплого пола. Но стоит отметить, что при выборе кабеля потребуется приобрести еще и все необходимые материалы для заливки стяжки, что также вызывает траты определенных сумм. В любом случае каждый должен определиться с тем, что он желает получить в итоге и какого качества.

Выбор теплого пола

Так как варианты теплого пола представлены в виде нагревательного кабеля, термоматов или инфракрасной пленки, то из них и следует выбирать для исполнения системы отопления. Последний вариант теплого пола имеет большое количество экологических качеств: незначительная ионизация, подходит для аллергиков, не высушивает предметы интерьера в помещении, а также воздушного пространства. Температура в любом случае распределяется равномерно от основания пола и до самого потолка.

Кабельный теплый пол может быть устроен под бетонную стяжку, которая готовится по вымеренным пропорциям. Без стяжки можно обойтись при устройстве нагревательных матов (кабельных матов) на поверхности. Но здесь потребуется произвести нанесение плиточного клея, который может послужить основой для керамической плитки.

Полностью сухой вариант – пленочный пол. Его в стяжку помещают лишь в исключительных случаях. Лучше отказаться от бетонной заливки, так как она испортит нагревательные элементы, и не позволит передать необходимое количество тепла внутрь помещения, особенно при устройстве дополнительно слоя напольного покрытия. Эффективности от работы инфракрасного теплого пола не будет вообще никакой.

Кроме этого стоит отметить, что устройство термоматов или кабельного теплого пола может быть осуществлено лишь при проведении капитального ремонта в квартире или доме. Что касается ИК теплого пола, то тут он может монтироваться вне зависимости от посторонних обстоятельств. Главное, чтобы основание было качественно ранее выровнено. Может проводиться на любой стадии не только капитального, но и косметического ремонта. Именно о нем и следует поговорить подробнее, чтобы создать полноценную систему отопления в помещении

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Процесс монтажа

Начало монтажа теплого пола без стяжки связано с установкой всех основных компонентов – терморегулятора и термодатчика. Терморегулятор фиксируется в специально подготовленное отверстие на стене на расстоянии не менее 30 см от основания пола. По форме и размерам оно мало чем отличается от классической розетки. Данный прибор будет необходим для контроля уровня температуры в помещении, а также выставления определенных параметров и временных рамок. Подключение осуществляется в отдельно подготовленную розетку. К ней проводятся электрические провода напрямую от счетчика. Монтаж лучше всего производить согласно приложенной схеме от производителя.

Нельзя забывать про установку термодатчика. Выполняется все следующим образом: от терморегулятора проводятся провода к ближе расположенной секции ИК теплого пола, где приклеиваются к графитовой секции при помощи скотча.

Далее происходит раскладывание термопленки теплого пола по поверхности без воздушных прослоек. Она должна надежно прилегать. После этого выбираются места, где снимается изоляция с пленки – производиться их зачистка специальными острыми ножами на расстояние 5-10 мм от ближнего края. После соединения всех участков пленки с проводами, они обрабатываются битумной изоляцией, которая поставляется в комплекте с системой теплого пола без заливки стяжки.

Когда все указанные действия произведены, можно провести испытание системы. Терморегулятор соединяется с электросетью и приводиться в рабочее состояние. При отсутствии проблем с работоспособностью, поверху инфракрасной пленки укладывается полиэтиленовая пленка для дальнейшей укладки напольного покрытия.

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки. Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту. В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу. Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Устройство под напольное покрытие

Электрический теплый пол без стяжки может выполняться практически под любой вариант напольного покрытия. Но наибольшее распространение получили именно деревянные составляющие: ламинат, паркет, пробка. Теплый пол без заливки стяжки проводиться в наиболее короткие сроки и имеет не меньшую эффективность передачи тепла.

Монтаж пола под ламинат должен производиться с предварительным решением следующих моментов: выбор толщина ламината или паркета. Оптимальная толщина должна составлять 6-8 мм. В таком случае не будет вызываться перегрева основания пола и его растрескивания в процессе эксплуатации. Если это нагревательные маты, то своеобразной прослойкой послужит под напольным покрытием плиточный клей. Есть и другие варианты подложки, которые можно встретить в магазине.

Монтаж теплого пола под ламинат своими руками проводиться очень быстро. Главное использовать в работе специальный ламинат, а не обычный. Он обладает всеми теми качествами, чтобы выдерживать температурные перепады.

Что касается линолеума, то тут есть некоторые ограничения его эксплуатации. При устройстве его по нагревательным матам следует использовать лишь специальные многослойные составы. В противном случае материал очень быстро выйдет из строя и не сможет продемонстрировать все свои качества.

Проще всего производить укладку плитки. Правда, по инфракрасному теплому полу этого делать не рекомендуется из-за снижения прогрева основания. Здесь создается значительная толщина верхнего слоя (плиточный клей + сам материал), которая с трудом пропускает тепло внутрь помещения.

Практически любой вариант напольного покрытия может быть использован на систему теплого электрического пола без стяжки. Но очень важно в таком случае следить за четким соблюдением технологии на каждом из этапов и выбирать необходимые компоненты для качественного устройства системы отопления.

Видео: Теплый пол без стяжки, своими рукамиВидео: Монтаж теплого пола Caleo под ламинат и линолеумВидео: Нагревательный кабель на балконе без стяжкиВидео: Монтаж теплого пола FENIX ECOFLOOR без стяжкиВидео: Кабельный электрический теплый пол

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Содержаниескрыть1Варианты настильной системы1.1Полистирольные плиты1.2Деревянный пол2Этапы укладки водяного пола2.1Материал для укладки2.2Составление чертежа2.3Подготовка пола перед монтажом настильной системы2.4Укладка основания из полистирола и монтаж труб2.5Водяной пол на деревянной основе3Сооружение электрического тёплого пола без стяжки4Ошибки при монтаже тёплых полов без стяжки5Видео инструкции

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного пола

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

• Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.

• Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.

• Подключается система и проверяется её работоспособность.

• Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
• Затем идёт подложка, это могут быть листы ГВЛ.
• Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

• на подготовленной основе делаются разметки мест, где будут проходить трубы;
• расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
• раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;

• фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
• монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;

• устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;

• проверяется работоспособность;
• укладывается гидроизоляция — можно применять плёнку из полиэтилена;
• монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
• завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
• Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
• собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
• монтируются трубы;

• подключается система, и проверяется её функционирование;
• прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
• последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

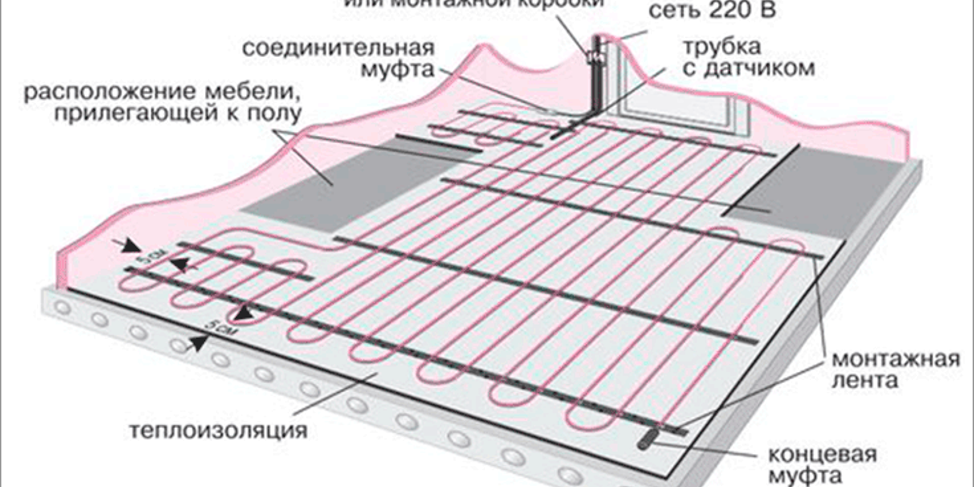

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

• определяется место на стене, где будет размещаться терморегулятор;
• делаются штробы для датчика температуры;
• подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
• укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
• прокладывается кабель согласно подготовленной схеме в пазы;

• размещается температурный датчик в гофрированной трубе на полу;
• подключается система к электропитанию, и осуществляется проверка работоспособности;
• монтируется гидро и теплоизоляция;
• устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Смотрите видео

Видео

Полы

Теплый пол – одно из несомненных достоинств и для квартиры, и для частного дома. Одна проблема – обычно пол теплом не радует, особенно бетонный. Конечно, напольное покрытие может смягчить неприятное впечатление, сгладить холодность пола. Но более рациональный вариант – устроить водяной или электрический «теплый пол» под плитку или ламинат.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» – будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Какой теплый пол лучше под плитку?

Здесь все зависит от того, какое именно помещение планируется обогреть и насколько капитальным будет ремонт.

Так, кабельные системы требуется монтировать в стяжку – следовательно, придется как минимум вскрывать весь пол, предварительно выравнивать его начерно и заливать стяжку с уложенным кабелем.

Если планируется заменить только напольное покрытие без переделки базовой поверхности (устройства новой стяжки), лучше применить пленочные системы или термоматы. При этом стоит отметить: пленочные теплые полы более безопасны во влажных помещениях, поскольку в них реже возникает КЗ даже при контакте с водой.

Разумеется, учитывается вопрос бюджета – чем более прогрессивна и эффективна система обогрева, тем дороже выйдет ее покупка. Зато эффективность обогрева в процессе эксплуатации существенно сократит расходы на снабжение энергией. Также стоит учитывать сроки монтажа, удобство ремонта и ряд других параметров, сведенных в таблицу ниже.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв. Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание).

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

• никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
• недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
• чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

• заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
• на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
• укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
• вывод кабеля к терморегулятору;
• заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку. При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца.

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Заключение

Напоследок предлагаем Вам посмотреть видео о сравнении теплых полов разных типов и энергопотреблении таких отопительных систем.

Используемые источники:

• https://delaypol.com/teplyj-pol/teplyj-pol-bez-styazhki.html
• http://yastroyu.ru/obzor/2582-elektricheskij-teplyj-pol-bez-styazhki.html
• https://trubanet.ru/teplyjj-pol/teplyjj-pol-bez-styazhki.html
• https://stroy-okey.ru/remont/floor/elektricheskij-teplyj-pol-pod-plitku-ukladka-i-montazh-svoimi-rukami/
