Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.
Циркуляционный насос в системе отопления
Выбор подходящего агрегата
При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:
- Сечение труб, к которым будет подключаться циркуляционный насос.
- Габариты места, отведённого для установки перекачивающего агрегата.
- Максимальную температуру теплоносителя.
- Мощность и пропускную способность теплогенератора.
- Объем отапливаемых помещений.
О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.
Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.
Читайте также: Гальваническое цинкование металла: технология, оборудование
Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.
Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.
График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности
Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.
Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:
Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
Какую ставить скорость на насосе отопления при малой мощности котла
Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.
Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.
Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.
Для чего нужно проверять настройки
Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.
Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:
- неправильный монтаж;
- воздух в трубах;
- перепады напряжения;
- неисправность устройства.
Читайте также: Организация успешного бизнеса на производстве резиновой плитки
Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.
Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.
К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.
Определение места врезки насоса в систему
При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.
Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа
Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.
Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:
Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.
Дополнительное оснащение
Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:
- на обогрев здания требуется более одного котла;
- схема обвязки наделена буферной емкостью;
- отопительная система разветвляется на несколько линий;
- используются гидроразделители;
- протяженность тепломагистрали превышает 80 метров;
- нужно организовать теплые полы.
Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.
Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.
Циркуляционный насос и элементы его обвязки: рекомендации специалистов
Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:
- Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
- Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
- Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
- Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
- Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
- Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.
Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

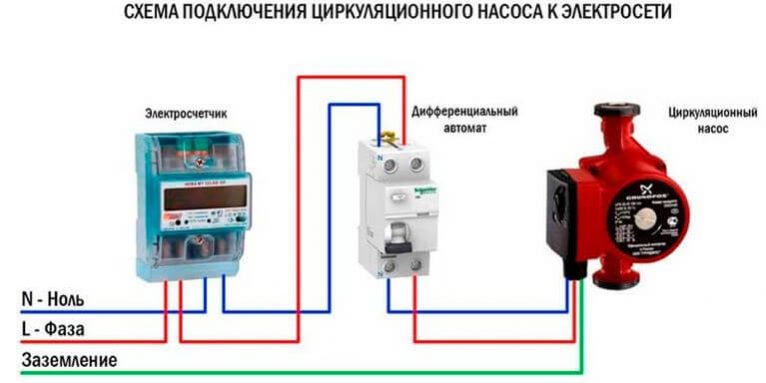

Как правильно подключить к электросети
Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.
Читайте также: Гальваническое покрытие металла: виды, методы, описание процесса
С дифференциальным автоматом
Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:
- Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
- Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
- Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
- Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.
Подсоединение к терморегулятору
Термостат устанавливается в разрыв фазного провода:
- Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
- Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.
Основные правила монтажа
Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.
Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.
Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду
Необходимость фильтрации воды
Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.
Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.
Расположение насоса в отопительном контуре
В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.
Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров
Для чего нужен байпас?
Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.
Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.
Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению
Электрическое подключение
Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.
Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь
Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!
Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:
Что важно знать
Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:
- непосредственное подключение в электросеть 220 В;
- подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).
Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.
Проверка работы и запуск в работу
После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.
Читайте также: Как изготовить формы для литья грузил своими руками
Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.
Какая модель лучше для отопления теплиц
Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.
При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.
В современных условиях для обеспечения эффективной работы автономной системы отопления ее в обязательно порядке следует оснастить качественным циркуляционным насосом. Наличие подобного приспособления позволяет обеспечить помещения в доме большим количеством тепловой энергии.
Учитывая, что на рынке представлено немало моделей насосных установок разных марок, очень трудно принять верное решение. При выборе же следует правильно рассчитать параметры для насоса и принять во внимание некоторые важные моменты.
Какую пользу способен принести насос в системе отопления?
Те жильцы многоквартирных домов, чьи квартиры находятся на верхних этажах, довольно часто сталкиваются с таким явлением, как холодные батареи. Подобное происходит из-за того, что уровень давления в системе оказывается недостаточным для обеспечения ее нормальной работы.
Из-за малой скорости циркуляции вода доходит до нижних этажей уже остывшей. Подобную картину можно наблюдать и в частных домах: если дотронуться до наиболее удаленных участков отопительной системы, то они тоже будут слишком холодными. Однако сегодня можно легко исправить этот недостаток, если установить циркуляционный насос.
Чаще всего при использовании естественной схемы циркуляции теплоносителя отопительные системы способны вырабатывать достаточное количество тепла для небольших частных домов. Однако и их владельцам не будет лишним перевести отопительную систему в режим принудительной циркуляции. Дело в том, что подобное решение принесет им выгоду в виде сокращения общих затрат на отопление.
Если описать насосную установку в упрощенном варианте, то она будет выглядеть как мотор с ротором, расположенным в воде.
По мере вращения ротора жидкость начинает двигаться по контуру с определенной скоростью, за счет чего в системе будет поддерживаться требуемый уровень давления. Причем для насоса можно выбрать необходимый режим работы.
Скажем, это позволит за минимально короткий срок прогреть все помещения в доме, в котором долго не было хозяев. После решения этой задачи можно вернуть начальные настройки, благодаря которым система будет вырабатывать максимальное количество тепловой энергии при минимальных затратах.
Все представленные сегодня на рынке модели циркуляционных насосов могут быть классифицированы на два типа:
- с «сухим» ротором;
- с «мокрым» ротором.
Особенностью моделей первого типа является то, что у них ротор не полностью погружён в теплоноситель. Что же касается насосов второго типа, то у них ротор все время находится в воде. Такое различие и обуславливает то, что при эксплуатации насосов с «мокрым» ротором возникает меньшее количество шума.
Особенности расчета характеристик насоса?
Выбирая насосное оборудование для отопления, следует иметь в виду, что оно должно справляться со следующими функциями:
- поддерживать в рабочем контуре напор, благодаря которому теплоноситель сможет справляться с гидравлическим сопротивлением, создаваемым отдельными его элементами;
- создавать условия для нормальной циркуляции по системе количества тепловой энергии, необходимого для обогрева здания.
Учитывая эти параметры, необходимо на этапе выбора циркуляционного насосного оборудования в первую очередь определиться с тем, какое количество тепла требуется зданию.
Также очень важно рассчитать общее гидравлическое сопротивление для функционирующей системы отопления. Не имея представления об этих характеристиках, владелец не сможет выбрать модель насоса, которая будет эффективно выполнять свои задачи.
Как определить производительность насоса?
В используемых для определения производительности насосной установки формулах чаще всего этот параметр обозначается как Q. Под ним следует понимать количество тепловой энергии, которая способна пройти по системе за единицу времени. Если говорить более подробно об используемой формуле, то она имеет следующий вид:
Q=0,86R/TF-TR, где:
- Q — объемный расход, куб. м./ч;
- R — тепловая мощность, которая должна быть обеспечена в конкретном помещении, кВт;
- TF — температура на входе в систему, градусов Цельсия;
- TR — температура на выходе из системы, градусов Цельсия.
Для определения количества тепла(R), в котором нуждается помещение, следует исходить из условий. Если обратиться к европейским методикам расчета, то у них этот показатель определяют на основании следующих нормативов:
- если речь идет о небольшом частном доме, состоящем из не более, чем двух квартир, то оптимальным будет являться показатель в 100 ватт на квадратный метр;
- для многоквартирного дома значение этого параметра должно составлять 70 ватт на квадратный метр.
В том случае, когда параметр рассчитывается в отношении объектов, предусматривающих низкую теплоизоляцию, для норматива необходимо взять немного большее значение. Если необходимо определить показатель для производственных помещений, а также объектов, которые отличаются очень высокой степенью теплоизоляции, то оптимальным показателем будет диапазон от 30 до 50 киловатт на квадратный метр.
Как определить гидравлическое сопротивление системы
При подборе циркуляционных насосов для систем отопления необходимо учитывать и такой параметр, как гидравлическое сопротивление, с которым должен успешно справляться циркуляционный насос. Определить его можно на основании высоты всасывания насоса. Для обозначения подобного показателя чаще всего используют букву «H». Сами же расчеты выполняют по следующей формуле:
H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000, где
- R1, R2 – потеря давления на подаче и обратке, Па/м;
- L1, L2 – длина линии подающего и обратного трубопровода, м;
- Z1, Z2…..ZN – сопротивление отдельных рабочих узлов отопительной системы, Па.
Чаще всего показатель гидравлического сопротивления для конкретных узлов систем отопления приводится в технической документации, прилагаемой к конкретному элементу. В том случае, если ее не окажется, можно ориентироваться на следующие приблизительные цифры:
- для котельного оборудования — 1000-2000 Па;
- для смесителя — 2000-4000 Па;
- для термостатического клапана— 5000-10000 Па;
- для тепломера — 1000-15000 Па.
Выбор скоростей циркуляционного насоса для отопления
Особенностью выпускаемых сегодня моделей циркуляционного насосного оборудования является наличие функции, позволяющей выбирать желаемую скорость работы аппарата.
Обычно они предусматривают три скорости, благодаря которым у владельца появляется возможность самостоятельно определять, сколько тепловой энергии будет поступать в помещение.
Скажем, в случае резкого снижения температуры на улице насос переводят в повышенный скоростной режим работы. Если же ожидается потепление, то, наоборот, устанавливают режим работы с уменьшенной скоростью движения жидкости.
В каждой из ситуаций можно добиться того, что в помещении будет поддерживаться благоприятный для пребывания тепловой режим. Чтобы задействовать ту или иную скорость, в конструкции насосов предусмотрено особый рычаг, для которого отведено место на корпусе оборудования.
Наибольший интерес потребители проявляют к циркуляционным насосам, у которых предусмотрена система автоматического регулирования скорости работы, ориентирующаяся на изменение температуры наружного воздуха.
Подобная методика расчета является не единственной. Есть производители, которые опираются на иной метод расчета. При желании владелец может обратиться к квалифицированному специалисту, ознакомив его прежде с особенностями системы отопления и условиями ее работы, с просьбой о выполнении необходимых расчетов.
Чаще всего в процессе расчетов определяют показатели предельной нагрузки, при которых будет осуществляться эксплуатация системы. На практике подобная нагрузка оказывается более низкой. По этой причине не будет ошибкой покупка такой модели циркуляционного насоса, у которой характеристики немного недотягивают до расчетных показателей. А
вот выбор насоса увеличенной мощности не будет лучшим решением, так как при его использовании владелец столкнется с большими расходами, причем выгоду он от этого не получит.
Важные моменты, о которых нужно помнить
Хочется еще раз повторить, что все предлагаемые сегодня насосы циркуляционного типа делятся на модели с «сухим» и «мокрым» ротором, а также устройства, оснащенные автоматической либо ручной системой выбора скоростей.
По мнению экспертов, наилучшим выбором будут аппараты, у которых ротор всей своей частью находится в воде. Причем подобный выбор связан не только с проблемой дискомфорта, который может возникнуть из-за увеличенного уровня шума.
Следует иметь в виду, что подобные насосы гораздо эффективнее преодолевают возникающую в системе отопления нагрузку. В процессе монтажа подобного насосного оборудования нужно учитывать, что вал ротора должен быть размещен в горизонтальном положении. Если говорить о высококачественных моделях насосов, то для их изготовления применяется высокопрочная сталь, дополняемая керамическим валом и подшипниками.
Чаще всего подобное оборудование может служить как минимум 20 лет. А вот от использования в составе системы горячего водоснабжения установки, оснащенной чугунным корпусом, лучше всего отказаться. Дело в том, что она не сможет выдержать подобные условия работы и довольно скоро начнет разрушаться. Наиболее привлекательный вариант – модели, выполненные из нержавейки, латуни или бронзы.
Бывает так, что в определенный момент насос начинает шуметь. Но это может наблюдаться и у исправного оборудования. Чаще всего подобное возникает из-за наличия в системе отопления воздуха. Чтобы решить эту проблему, следует удалить из системы воздух, используя особые клапаны. Далее, нужно дать системе поработать в течение нескольких минут, а затем еще раз выполнить эту процедуру. В завершение нужно настроить работу насоса.
Заключение
Сегодня у каждого владельца городской квартиры, а также частного дома имеется прекрасная возможность уменьшить затраты на отопление. Для этого достаточно установить в систему такое оборудование, как циркуляционный насос.
За счет поддержания в системе высокого уровня давления теплоноситель будет перемещаться по рабочему контуру с увеличенной скоростью, что поможет обеспечить все помещения большим количеством тепла с минимальными затратами.
Однако, чтобы воспользоваться всеми достоинствами такого оборудования, нужно правильно рассчитать характеристики насоса. Не менее важно выполнить правильный монтаж. Учитывая же, что он является технически сложным устройством, лучше всего поручить эту работу квалифицированным специалистам.
Это даст уверенность, что циркуляционный насос сможет на протяжении долгого времени без необходимости ремонта поддерживать в помещениях оптимальный тепловой режим.
- Газовые котлы
Вступление
Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива (газа).
Циркуляционный насос в газовом котле
Циркуляционный насос в конструкции газового котла разгоняет теплоноситель по системе отопления, благодаря чему, теплоноситель охлаждается в системе медленнее и возвращается в котел в «подогретом» виде. Так как нагрев в котле происходит до определенной температуры, то следующий цикл нагрева теплоносителя будет короче. Отсюда меньший расход газа и быстрые циклы прогрева воды (выше КПД).
Считается, что для гидравлических систем отопления не требуется установка циркуляционных насосов, однако, он совсем не помешает в старых отопительных системах с трубами большого диаметра.
Покупая газовый котел с циркуляционным насосом в конструкции, уже не нужно ставить отдельный циркуляционный насос в систему отопления.
Одноступенчатые и двухступенчатые насосы
Обычно в конструкцию газового котла включают двухступенчатые насосы. Ступени насоса это скорости вращения лопастей насоса. Обычно это 2500 и 2800 оборотов в минуту. На заводе устанавливают вторую ступень (большую скорость).
Место установки насоса в газовом настенном котле
Циркуляционный насос ставится рядом с гидравлическим блоком котла.
Подключение насоса к электричеству
Циркуляционный насос в конструкции газового котла уже подключен к распределительному щитку котла и включается при подключении электричества к котлу отопления. Напряжение питания 230±Вольт.
Подготовка насоса к запуску котла
Перед запуском котла система должна быть обезвоздушена. Для это сначала воздух выводится из насоса, на нем есть пробка, а вверху насоса, есть продувной вентиль. Сначала откручивается вентиль системы отопления. Из системы выпускается воздух. Потом, обезвоздушивается сам насос.
Дополнительные функции насоса газового котла
У насосов газового котла, кроме режимов запуска и работы, есть режим добега. Насос продолжает работать после отключения котла и выводит тепло из камеры сгорания при отключении котла. Это позволяет избежать температурных пиков и продлевает службу теплообменника.
Общая схема устройства газового котла
Выводы
- Циркуляционный насос в конструкции газового котла улучшает работу систем отопления, как одноконтурных, так и двухконтурных котлов отопления.
- Особенно актуален циркуляционный насос в конструкции настенного котла.
©Obotoplenii.ru
Другие статьи раздела: Газовый котел
Циркуляционные насосы для отопления предыдущего поколения могли работать только с фиксированной скоростью вращения ротора. Наличие трех скоростей делало насосы более гибкими в отношении подстройки под разные системы отопления. Асинхронный двигатель был довольно устойчивым к перегрузкам, и «тянул» заданную скорость.
Современные циркуляционные насосы от известных производителей оснащаются электронным управлением. Они способны работать в нескольких режимах работы, включая и обычный режим «фиксированная скорость».
Снабжены синхронным двигателем, которым управляет процессор. Блок управления регистрирует силу тока, частоту вращения, температуру и др., и может делать «выводы» о том, как лучше подстроится под конкретную гидравлическую сеть, и работать с минимальным энергопотреблением.
Наличие множества режимов в современных циркуляционных насосах позволяет более гибко подстраиваться по гидравлическую сеть. И работать в наиболее экономичном режиме. Это призвано обеспечить лучшее энергосбережение, по сравнению с насосами старых линеек.
Какие режимы работы имеются, и как они сочетаются с различными типами отопительных систем? Выберем наиболее подходящие режимы….
Режимы работы
Сначала рассмотрим насосы предыдущего поколения с фиксированными скоростями вращения ротора. Приведены кривые рабочей характеристики Grundfos UPS 25-40
У этого насоса имеется только один режим работы — «Режим фиксированной скорости вращения ротора «. На выбор, для подстройки под имеющуюся сеть, – три скорости вращения.
На тыльной стороне агрегата в центре имеется заглушка для выпуска воздуха. Также через нее можно провернуть ротор двигателя, если он забился отложениями при длительной остановке (летом).
Далее приведены характеристики режимов работы насоса GRUNDFOS ALPHA2 L 25-40 с электронным управлением режимами работы.
К обычному скоростному режиму (3 скорости) здесь добавилось следующее.
- Режим пропорционального уменьшения давления. При росте напора в сети (при закрытии контуров…) будет уменьшаться расход, но одновременно уменьшится и напор. Возможны работа в соответствии с двумя кривыми характеристики. Графики в виде диагональных прямых линий (синий цвет).
- Режим постоянного давления. Насос будет поддерживать одно и тоже давление в сети при изменении ее сопротивления и расхода. Графики в виде горизонтальных прямых линий (красный цвет)
Также улучшены пусковые характеристики. Эта серия насосов не снабжается заглушкой для удаления воздуха. Здесь воздух удаляется из корпуса при кратковременном включении на третьей скорости.
Отсутствует возможность вручную провернуть ротор при его закисании во время летней стоянки. Для этого имеется пусковой режим с большим моментом силы, который позволяет расшевелить ротор, заросший отложениями.
Что дают новые режимы работы
Новые режимы позволяют насосу работать в более экономичной точке при изменении характеристик сети. Рассмотрим режим пропорционального давления.
Распространенная ситуация в обычной системе отопления частного дома: закрываются термостатические клапаны на отдельных отопительных приборах (отключаются отдельные контуры и т.п.), в результате расход в сети падает, а напор растет.
На графиках указано – напор регулируемого насоса будет меньше на величину Н2, при одинаковых расходах. Сеть будет обеспечена в любом случае необходимым количеством теплоносителя, но с регулируемым напор будет меньше, энергопотребление меньше.
Дополнительные функции современных насосов
Также выпускаются насосы ALPHA 2 (не путать с ALPHA 2L) и ALPHA3, у которых имеются дополнительные функции.
- Летний режим — насос летом будет включаться каждый день на 2 минуты чтобы сгонять отложения на фильтр и не дать застояться.
- Ночной режим – уменьшение напорных характеристики при снижении температуры или задается вручную.
- Защита от сухого хода – агрегат отключится при отсутствии жидкости.
- Дисплей с отображением текущей мощности – потребителям нравится наблюдать за минимальными энергорасходом, и осознавать тот факт, что для движения теплоносителя по дому 200 м кв. потребляется 8 Вт.
Также ALPHA3 имеет возможность управляться дистанционно от гаджетов типа смартфон. Или по сигналам от других систем управления. На гаджет устанавливается специальная программа под андроид. Теперь можно, прохаживаясь вдоль системы отопления, менять режимы работы насоса.
Но реальный практический смысл этого способа настройки, по отзывам отечественных специалистов, до сих пор обнаружен не был…. Вероятно, «для супер-экономии» необходимо обеспечивать обратную связь между элементами системы и самим насосом, что у нас пока реализовано не было…
Какие режимы насосов, когда использовать
- Режим AUTOADAPT.
- Пропорциональное давление.
Подходит для домашних сетей с терморегулирующими клапанам (балансировочными вентилями), где допускается уменьшение напора насоса при уменьшении расхода. Подходит для обычных радиаторных сетей, с низким сопротивлением, не закрытых клапанами ответвлений.
- Постоянное давление.
- Фиксированные скорости.
Какой насос выбрать для отопления в доме
при максимальной скорости
300 литров в час.
Янн:- Я так понимаю. Чем выше скорость движения теплоносителя в системе ,тем равномернее распределение температуры в системе,а значит и равномернее теплоотдача. А как скорость насоса будет влиять на экономию газа ? Так у меня вообще ни какого насоса нет . Чудес не бывает. Надо затратить 1 м3 газа на получение 10 кВт тепла.так Вы его и затратите. Надо на Вашу площадь затратить 8 кВт тепла Вы её и затратите.А что бы газа меньше шло ,надо снизить теплопотери Вашего дома. А что бы снизить теплопотери Вашего дома ,надо его утеплить.Или прибегнуть к альтернативным источникам тепла.
у нас ограничение — максимум 90 км /ч , думаю во Львове ( кстати , как там ваш автобусный завод? что выпускает?) те же правила
так как при малои естественнои скорочсти теплоносителя обогрев отопительнои системы будет слабыи ,соответственно не равномернои ,будет прохладнеи для заключительных точек,для равномерного пргрева и увеличения темпиратуры в отоптельнои системе в общем ,нужна хорошая циркуляция за счёт постоянного нагрева теплоносителя ,а так насос выравнивает необходимую темпиратуру в системе и прорехи в гидравлике,принудительная циркуляция не требует больших диаметров труб по отношению к естественнои циркуляции отсюда и соотношение теплоносителя в системе
Янн:-Правильно,если в системе с естественной циркуляцией были ошибки то она просто не будет работать,с насосом всё проще.
Но надо электричество.
Чем больше теплоносителя ,тем больше тепловая инерция системы, а это скорее плюс ,чем минус.
на расходе газа, вопрос при каких условиях расход газа будет минимальным
Скорость циркуляции определяет переносимую по системе отопления в единицу времени мощность (энергию). Если принять перепад температур между прямой и обраткой 25 град.С (график 95-70), то при мощности 6-8 кВт, объем циркуляции составит 0,206 — 0,275 м3/час. вот из этого и исходите. А уж чтобы получить 6-8 кВт и при этом не сжечь газ — это вряд ли.
| of your page —> | of your page —> |
Читайте так же: Электро котел ионный электродный
Проблемы с теплым полом – выбрать скорость насоса
Стас » 04 ноя 2014, 02:56
Доброго времени суток!
Помогите, пожалуйста, в одном вопросе относительно теплых полов!
Посмотрев Ваши материалы, понял, что систему отопления мне сделали непрофессионалы и на примитивном уровне.
В дальнейшем планирую делать в другом доме теплые полы, буду следовать Вашим рекомендациям!
Вопрос по имеющимся водяным теплым полам: В распределительном коллекторе есть циркуляционный насос у него 3 скорости, на какую из скоростей нужно ставить. Как эффективнее, чтоб циркуляция жидкости, была медленнее или быстрее?
Re: Проблемы с теплым полом – выбрать скорость насоса
Инженер » 04 ноя 2014, 02:57
Поэтому от Вас требуются фото схемы системы отопления. Схема в аксонометрии с указанием длин и диаметров труб. Параметры насоса и т. д.
Re: Проблемы с теплым полом – выбрать скорость насоса
Стас » 04 ноя 2014, 03:02
Труба металлопластик диаметр 16мм, раскладка труб улиткой, как на фото. параметры насоса скину, позже.
вопрос, в том, что можно тут улучшить, дабы увеличишь эффективность, но это все на будущее. А сейчас пока только один вопрос, на какую скорость нужно ставить насос. Здание 2 этажа, на первом на насосе 2-ка, а на втором единичка. правильно ли это, если нет, то как нужно?
И как влияет скорость прохождения жидкости по трубам на температуру в помещении
Re: Проблемы с теплым полом – выбрать скорость насоса
Инженер » 21 ноя 2014, 07:51
И да и нет! Недостаточно информации. Тут дело обстоит с производительностью системы по расходам. Чем тяжелее система отопления в плане гидравлического сопротивления. Тем больше скорость. Это нужно по цифрам подбирать. Учитывать гидравлическое сопротивление, производительность на определенном теплосъеме и так далее.
Читайте так же: Чем заткнуть щели в окнах на зиму
Re: Проблемы с теплым полом – выбрать скорость насоса
ulu6 » 04 янв 2015, 13:54
Re: Проблемы с теплым полом – выбрать скорость насоса
Администратор » 04 янв 2015, 14:52
Re: Проблемы с теплым полом – выбрать скорость насоса
ulu6 » 04 янв 2015, 16:11
Re: Проблемы с теплым полом – выбрать скорость насоса
Администратор » 05 янв 2015, 01:29
Re: Проблемы с теплым полом – выбрать скорость насоса
ulu6 » 05 янв 2015, 13:25
Re: Проблемы с теплым полом – выбрать скорость насоса
ulu6 » 05 янв 2015, 20:09
Автономная система отопления, установленная в доме, не сможет полноценно функционировать без циркуляционного насоса. Качество теплоснабжения жилья и эффективность отопительного оборудования можно повысить в несколько раз, если установить данное устройство.
На отечественном рынке представлены многочисленные модели, как от российских, так и от зарубежных производителей. Покупатель всегда может подобрать устройство, подходящее по техническим характеристикам к конкретной отопительной системе. Но, чтобы сделать правильный выбор, потребуется учесть ряд определенных нюансов и произвести расчет циркуляционного насоса для отопления.
Зачем нужен циркуляционный насос
С аналогичной ситуацией часто сталкиваются хозяева частных домовладений – в наиболее отдаленной части отопительной конструкции радиаторы намного холоднее, чем в начальной точке. Оптимальным решением в данном случае специалисты считают монтаж циркуляционного насоса, как он выглядит видно на фото. Дело в том, что в небольших по площади домах отопительные системы с естественной циркуляцией теплоносителей достаточно эффективны, но и тут не помешает подумать о приобретении насоса, поскольку, если правильно настроить работу данного устройства, затраты на обогрев сократятся.
Что собой представляет циркуляционный насос? Это прибор, состоящий из мотора с ротором, погруженным в теплоноситель. Принцип его работы заключается в следующем: вращаясь, ротор заставляет нагретую до определенной температуры жидкость двигаться по системе отопления с заданной скоростью, в результате чего создается нужное давление.
Насосы могут функционировать в разных режимах. Если сделать установку циркуляционного насоса в системе отопления на максимальную работу, дом, остывший в отсутствие хозяев, прогреть можно очень быстро. Затем потребители, восстановив настройки, получают при минимальных затратах необходимое количество тепла.
Порядок расчета параметров насоса
Циркуляционный насос должен решать две основные задачи:
- создавать в отопительной системе такой напор теплоносителя, который будет способен преодолевать гидравлическое сопротивление, возникающее в отдельных элементах конструкции;
- обеспечивать нужную производительность и тем самым способствовать передвижению по системе тепла, достаточного для обогрева дома.
Исходя из поставленных задач, расчет циркуляционного насоса для отопления, требуется для определения потребности дома в тепловой энергии и гидравлического сопротивления всей системы. Не зная этих параметров, выбрать устройство для принудительного передвижения теплоносителя невозможно.
Расчет производительности насоса
Производительность этого прибора обычно обозначают в формулах буквой Q. Данная величина отражает перемещенное за единицу времени количество тепла.
Для расчета пользуются формулой:
В европейских странах показатель R зависит от условий эксплуатации, его принято рассчитывать в соответствии с нормативами:
- в домах, где не больше двух квартир, мощность циркуляционного насоса для отопления принимают равной 100 Вт/м²;
- в многоквартирных зданиях — 70 Вт/м².
Читайте так же: Как перевести показания счетчика тепла в гкал
Когда расчет насоса выполняется для построек с плохой теплоизоляцией, значение вышеприведенных показателей необходимо увеличить. Если здание хорошо утеплено, используют показатель R, находящийся в пределах от 30 до 50 Вт/м².
Расчет гидравлического сопротивления
Еще одним важным показателем при выборе циркуляционного насоса является гидравлическое сопротивление, именно его нужно будет преодолеть устройству.
Прежде всего, нужно узнать высоту H всасывания насоса по следующей формуле:
Чтобы определить величины R1 и R2 пользуются табличными данными, приведенными в специальных справочниках.
Гидравлическое сопротивление, когда производится расчет циркуляционного насоса для отопления, для узлов и элементов конструкции теплоснабжения обычно указывается производителем в прилагаемой к устройству технической документации.
Можно пользоваться примерными данными:
- котел отопительный — 1000-2000 (Па);
- вентиль термостатический — 5000-10000 (Па);
- смеситель — 2000-4000 (Па);
- тепломерное устройство -1000-15000 (Па).
Регулировка скоростей циркуляционного насоса
Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания. Читайте также: «Как правильно сделать подбор циркуляционного насоса для системы отопления – правила расчета и выбора».
Другие варианты расчетов насосов
Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.
Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.
После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин. Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома.
Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.
Несколько важных моментов
Поскольку в продаже имеются циркуляционные насосы, укомплектованные «сухим» или «мокрым» ротором, с ручным или автоматическим способом управления скоростями, специалисты советуют приобретать устройство, ротор которого погружен в теплоноситель полностью. Выбирать его следует не только по причине пониженного шума, но и потому, что он справится с нагрузкой успешнее. Насос следует монтировать так, чтобы вал ротора находился в горизонтальном положении.
Для производства высококачественного изделия применяют прочную сталь и керамический вал. Срок эксплуатации такого циркуляционного насоса составляет минимум 20 лет. Не следует выбирать для горячего водоснабжения устройство с чугунным корпусом – он очень быстро разрушается при использовании в таких условиях.
Предпочтительнее покупать изделие из нержавейки, бронзы или латуни.
Когда при работе насоса в системе слышен шум, это не всегда говорит о наличии поломки. Часто причиной его появления является воздух, попавший в систему после ее запуска. Поэтому перед началом работы отопительной конструкции нужно спустить воздух при помощи специальных клапанов. Когда система поработает пару минут, данную процедуру необходимо повторить и отрегулировать насос. Читайте также: «Правильный подбор насоса для системы отопления – как рассчитать и подобрать оптимальный».
В случае запуска насоса с ручным способом регулировки, прибор устанавливают на максимальную скорость, а в регулируемых моделях просто отключают блокировку.
Видео о расчете циркуляционного насоса для отопления:
Используемые источники:
- https://instanko.ru/drugoe/pravilnaya-ustanovka-cirkulyacionnogo-nasosa.html
- https://kotel.guru/sistemy-otopleniya/cirkulyacionnye-nasosy/podbor-cirkulyacionnyh-nasosov-dlya-sistem-chastnogo-otopleniya.html
- https://obotoplenii.ru/gazovye-kotly/tsirkulyatsionnyj-nasos-v-konstruktsii-gazovogo-kotla
- http://teplodom1.ru/sistemotopl/235-sovremennye-nasosy-dlya-otopleniya-kakie-rezhimy-ispolzovat.html
- http://iobogrev.ru/dlja-chego-na-cirkuljacionnom-nasose-tri-skorosti
