Смесительный узел для теплого пола: что такое коллектор, как он работает и как устроен?

Обустройство качественного водяного напольного отопления является весьма дорогостоящим мероприятием. Чтобы пользоваться всеми преимуществами поверхностного обогрева, потребителю придётся побеспокоиться о покупке многочисленных труб, а также подготовить специальную цементную стяжку. Конечно, на этих двух пунктах сэкономить не получится, но можно самостоятельно собрать коллекторный узел, который поможет сохранить некую часть бюджета.

1 Краткая характеристика</span></h2>

Специалисты часто называют смесительный узел универсальным модулем подмеса, что полностью соответствует его официальному названию. Коллектор предназначен для качественного смешивания воды, которая поступает из отопительного котла и обратной ветки контура, чтобы в итоге получить теплоноситель с необходимой температурой.

В подавляющем большинстве случаев отопительная установка прогревает воду до отметки +90˚С. Конечно, для обогреваемого пола эта цифра слишком высока, из-за чего теплоноситель нуждается в своевременном разбавлении. Реализовать эту идею проще всего обратным потоком воды, который уже успел остыть. Специалисты привыкли проводить монтаж отопительной системы с двумя и больше рабочими кольцами. Этот вариант считается просто незаменимым, так как он подходит для тех ситуаций, когда тёплый пол используется как дополнительный способ обогрева помещений, а также для комбинированной эксплуатации с обычным котлом.

Двухходовые вентели с мощными термостатами, а также четырехходовые клапаны и циркулирующий насос являются основными составляющими элементами смесительного узла. В том случае, если установленный котёл уже снабжён насосом, для слаженной работы тёплого пола придётся приобрести дополнительный агрегат, который будет работать самостоятельно. Заправленный теплоноситель поступает на радиаторы с температурой +85˚С, но эту цифру нужно снизить до отметки +38˚С.

‘ >Коллектор для теплого пола своими руками Монтаж теплого пола смесительный узел для теплого пола

Сами производители утверждают, что коллектор выполняет основную функцию в процессе подмеса остывшей обработки в отопительной системе с трёхходовым клапаном:

• От котла поступает горячая вода.
• Теплоноситель проходит через трёхходовый клапан и поступает на контур, который ведёт к коллектору смонтированного тёплого пола.
• Температура жидкости фиксируется специальным термодатчиком.
• Когда вода нагрета выше допустимой нормы, срабатывает трёхходовой клапан.
• Элемент постепенно открывается, благодаря чему начинается равномерное смешивание теплоносителя с потоком остывшей жидкости из обработки.
• Клапан перекрывается только в том случае, если температура воды понижается до нужной отметки.

Установленный двухходовый вентиль отвечает за прекращение подачи новой партии теплоносителя в контур, пока вся циркулирующая вода не остынет. Все четырехходовые арматурные агрегаты, которые предназначены для тёплых полов, делятся на две основные категории:

1. 1. Х-образные, которые функционируют по принципу стандартных двухходовых кранов.
2. 2. Роторные. Эти агрегаты позволяют равномерно смешивать горячий теплоноситель с остывшей обкаткой в самых точных пропорциях.

Кроме того, коллектор обязательно укомплектовывается специальным термометром и манометром, который предназначен для непрерывного контроля над температурным режимом и давлением в системе. В некоторых моделях предусмотрены краны для спуска лишнего воздуха, а также прочные элементы крепления к специальному шкафу или к стене. Чаще всего производители реализуют уже укомплектованные изделия, в которых предусмотрено наличие всех необходимых элементов.

‘ >Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUTРекомендуемПринцип работы и монтаж гребенки для теплого пола

2 Принцип устройства коллекторов</span></h2>

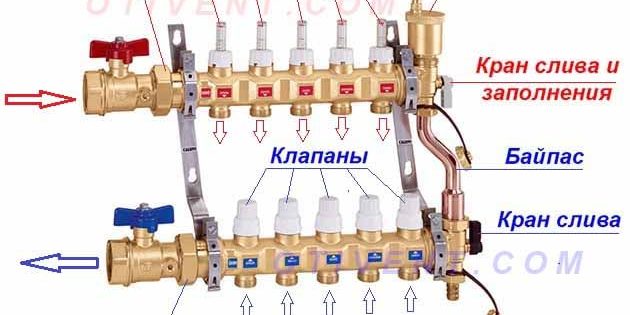

Смесительный узел состоит из системы труб, которые заранее собраны в определённом порядке. Такой подход позволяет объединить сразу несколько водяных потоков в один. Опытные мастера используют несколько вариантов соединения труб:

• Последовательное.
• Параллельное.
• Смешанное.

Если во время строительных работ была выбрана параллельная схема подключения коллектора тёплого пола, тогда существует большая вероятность потери некоторого количества столь необходимого тепла. Огромное преимущество этого варианта в том, что мастер может установить универсальный двухходовой клапан, который выступает в роли дополнительного элемента регулировки. Несмотря на это, наиболее востребованной считается последовательная схема коллектора тёплого пола, так как она обладает самой высокой производительностью.

А вот смешанный тип подключения труб отлично сочетает все преимущества двух предыдущих вариантов. К тому же монтаж оборудования происходит достаточно быстро и просто.

РекомендуемЭлектрокотел для тёплого пола своими руками

3 Основные преимущества</span></h2>

Использование смесительного узла имеет ряд положительных характеристик. Благодаря этому многие пользователи останавливают свой выбор именно на этом варианте отопления жилых помещений. Коллектор обеспечивает не только безопасную, но и эффективную работу тёплого пола:

• Потребитель всегда имеет возможность управлять температурным режимом в каждом отдельном контуре. Монтаж электропривода и терморегулятора помогает в полном объёме автоматизировать процесс корректировки нагрева заправленного теплоносителя. Пользователь может выбирать наиболее комфортный для себя режим, который будет соответствовать погодным условиям.
• Полная безопасность. Коллектор исключает вероятность подачи слишком горячей воды в систему.
• Температуру можно регулировать в ручном режиме. Стоит отметить, что эту функцию лучше не использовать в той ситуации, когда применяется специализированный высокотемпературный источник подачи горячего теплоносителя.
• У пользователя всегда есть возможность ограничить температуру. Для реализации этой идеи нужно выставить определённый уровень нагрева на термостатической головке. Вода, температура которой превышает допустимые нормы, никогда не попадёт в греющие контуры.

РекомендуемПодключение водяного теплого пола к системе отопления

4 Сбор заводского агрегата</span></h2>

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

• Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
• Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
• Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
• Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
• Крепёжные кронштейны и шаровые краны отсекающего типа.
• Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

‘ >Подключение теплого пола к системе отопления. 4 способа подключения.

Отдельно стоит учесть, что в продаже представлены инновационные коллекторы с ротаметрами на обратной линии. В качестве термостатов, регулирующих подачу воды, представлены вентили. Незначительное изменение компоновки совершенно не влияет на эффективность использования обогревательных контуров.

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций. Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки.

5 Самостоятельное изготовление полипропиленовой гребёнки</span></h2>

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Основные манипуляции выполнены, остаётся только прикрутить радиаторные вентили и краны, установить на место автоматический воздухосбрасыватель.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

• Отсутствует возможность установить расходомеры.
• Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
• Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Именно поэтому можно сделать небольшой вывод, что изготавливать коллектор из такого материала целесообразно в том случае, если он будет установлен в котельной, а количество отводов не будет превышать 5 контуров.

‘ >КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

6 Рекомендации специалистов</span></h2>

Чтобы тёплый пол хорошо обогревал помещение, а также не вызывал каких-либо сложностей во время эксплуатации, нужно придерживаться некоторых правил. Основные нюансы касаются выполнения монтажных работ. Именно поэтому каждый мастер должен придерживаться следующих рекомендаций:

• Для маленького помещения вовсе не обязательно приобретать дорогостоящие агрегаты, лучше всего отдать предпочтение доступному пластиковому коллектору.
• Защитный шкаф следует устанавливать таким образом, чтобы мастер мог свободно подключить трубы.
• В процессе выбора оптимального смесительного узла необходимо учитывать не только площадь помещения, но и частоту эксплуатации, а также бюджет.
• Большой эффективностью будет обладать только тот агрегат, который укомплектован мощным циркуляционным насосом. Стоит отметить, что цена такого оборудования достаточно высока.
• Если подключаемые детали имеют разный диаметр, тогда необходимо заранее подготовить фитинги-переходники.
• Начинающим мастерам рекомендовано покупать готовый коллекторный набор, который укомплектован всеми необходимыми элементами и приспособлениями.

Несмотря на тот нюанс, что изначально коллекторный узел кажется довольно сложным изделием, его можно изготовить своими руками. Покупая такой элемент отопительной системы, необходимо тщательно изучать инструкцию, благодаря которой все монтажные работы будут проходить гораздо быстрее и без ошибок.

‘ >ОБВЯЗКА котла ОТОПЛЕНИЯ + СМЕСИТЕЛЬНЫЙ УЗЕЛ для ТЕПЛОГО пола! #коллекторДляТеплогоПолаФото

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
5. Термометры, регистрирующие общую температуру на подаче и в обратке.
6. Отсекающие шаровые краны и крепежные кронштейны.

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

• параллельный;
• последовательный;
• комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

• трубопроводы-тройники;
• клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
• насос циркулярного типа;
• оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Устройство водяного теплого пола невозможно без установки специального устройства – коллектора. Его можно соорудить самостоятельно при помощи подручных средств. Но более эффективно произвести монтаж готовой коллекторной группы, которая продается в полном сборе со всеми комплектующими элементами.

Коллекторный узел теплого пола

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

Конструкция коллекторного узла Valtec для теплого пола

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

Схема подключения коллекторного узла к теплому полу

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Конструктивные элементы

Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:

• циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

  Принцип работы циркуляционного насоса в коллекторном узле

• узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;

  Строение узла подмеса для теплых полов

• распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;

  Гребенка с расходометрами

• воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;

  Основные элементы коллектора теплого пола

• метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.

  Схема подключения метеодатчика в систему теплый пол

Разновидности

Коллекторная группа для устройства теплого пола может быть с двумя или тремя ходовыми смесительными клапанами. Каждый тип имеет свои преимущества и недостатки.Коллекторной группы систем отопления и теплого пола Luxor

Устройство с 2-мя ходовыми питающими клапанами

Двухклапанный коллекторный узел отличается следующими особенностями:

Комплект двухклапанного коллекторного узла

• холодный и горячий теплоноситель смешивается постоянно. Это предотвращает перегрев прибора и продлевает его срок службы;
• изменение температуры происходит плавно, поскольку 2-ходовые клапаны имеют небольшую пропускную способность;
• не применяются в небольших помещениях, площадь которых меньше 200 кв. м.

Устройство с 3-мя ходовыми смесительными клапанами

Трехклапанный коллекторный узел представляет собой конструкцию со следующими характеристиками:

• смешивание жидкостей с разными температурными показателями происходит внутри клапана;

  Строение трехклапанного коллектора

• осуществляется одновременная подача подогретого теплоносителя от котла и жидкости от напольного отопления через байпас;
• для регулировки работы внутри клапана размещается заслонка. Она установлена перпендикулярно к трубе подачи и обратки. Изменяя ее положение можно произвести регулировку температуры подаваемого в напольное отопление теплоносителя;
• недостатком конструкции данного типа считают наличие скачков температуры. Преимущество 3-ходовых клапанов – универсальность, поскольку они подойдут для всех типов водяных контуров.

Преимущества использования коллекторов в составе напольного отопления

Устройства, которые устанавливаются в сборе со всеми дополнительными элементами, позволяют получить следующие преимущества:

Как собрать коллектор для теплого пола

• экономия энергии по сравнению с традиционными отопительными системами (в среднем на 30-50%);
• высокая безопасность из-за отсутствия элементов открытого типа, которые могут стать источником возникновения пожароопасной ситуации;
• длительность эксплуатации коллекторной группы составляет несколько десятков лет. Периодической замене подлежат только трубопроводы;
• обеспечиваются оптимальные параметры микроклимата в отапливаемом помещении.

Установка устройства

Коллектор для теплого водяного пола монтируется по следующей схеме:

• Необходимо установить рамку под прибор. Она монтируется прямо на стену в горизонтальном положении или в специально подготовленную нишу. При выборе места для установки следует ориентироваться на наличие свободного доступа к устройству для подсоединения необходимого количества трубопроводов. Также часто для монтажа прибора применяется специальный шкаф. В таком виде устройство сможет вписаться в любое помещение.

  Схема коллекторного узла в системе теплого пола

• Подключение к котлу отопления. Подача теплоносителя в систему происходит снизу, а обратка размещается сверху. Также перед рамкой нужно установить шаровые отсекающие. За кранами осуществляется монтаж циркуляционного насоса.
• Происходит установка пропускного клапана. Он должен оснащаться ограничителем температуры. За этим узлом происходит установка распределительной гребенки.
• Осуществляется разводка трубопроводов к теплому полу. Элементы, по которым теплоноситель будет поступать в систему, размещают сверху. Трубопроводы от напольного отопления монтируют уже снизу.

  Схема подключения коллектора теплого пола к котлу

• Если предполагается установка устройства своими руками, необходимо присоединить к распределительной гребенке запорные краны, которые оснащены терморегулятором. Когда монтируется готовый комплект, делать этого не нужно.
• Подключение коллектора к системе отопления осуществляется при помощи компрессионных фитингов. Данный элемент состоит из зажимного кольца, опорной втулки и промежуточной гайки.
• Опрессовка коллектора. После монтажа всех конструктивных элементов необходимо проверить, насколько полученная система герметична. Для этого агрегат подключают к циркуляционному насосу. С его помощью происходит нагнетания давления в системе. В таком виде водяной контур оставляют на сутки. По истечении этого времени проверяют давление. Если оно не изменилось, значит, установка произошла успешно.

Советы от профессионалов

При установке данного устройства нужно обращать внимание на следующие рекомендации:

Габариты встраиваемого в стену шкафа для коллекторного узла

• толщина коллекторного ящика должна соответствовать габаритами узла;
• нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
• ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.

Видео: Коллектор для теплого пола Valtec

Содержание

Водяной теплый пол на сегодняшний день является одной из наиболее популярных отопительных систем.

Нагревательным элементом у данного вида отопления являются пластиковые, металлические или медные трубы, укрытые слоем цементной стяжки, расположенным под финишным настилом (плиткой, паркетом или ламинатом). Но главным распределительным узлом подачи воды и местом подключения обогревательных труб является коллекторная группа для теплого пола.

Коллектор, его назначение, виды и элементы конструкции

Коллектор — сердце теплого пола

Коллектор для теплого пола можно со всей уверенностью назвать сердцем всей конструкции. Тяжело недооценить его значимость в работе общей нагревательной системы.

Как известно, нагревательные элементы (трубы) данной системы отопления должны иметь температуру 35-450С. Этот параметр нагнетается за счет движения теплой воды внутри труб (до 500С).

Коллектор распределяет горячую воду по трубам

Жидкость отопительной системы и стационарного трубопровода горячей воды имеет большую температуру, поэтому для подачи теплоносителя в контур нужных значений, применяют коллектор.

Одной из его задач является распределение теплоносителя по отходящим контурам. Каждый контур имеет один вход и несколько выходов. Чтобы вода в трубе имела одинаковую температуру по всей площади, происходит постоянная циркуляция (в которой задействуется насос) теплоносителя через коллекторную гребенку.

Стоит знать, контурами называют отдельные нагревательные трубы, расположенные под напольным покрытием.

Количество контуров на одном настиле зависит от площади поверхности и метода укладки нагревательного элемента (спираль или зигзаг).

Если в квартире или доме нагревательные трубы укладываются в нескольких комнатах, то количество контуров увеличивается. Относительно того, сколько будет подсоединено к коллектору нагревательных труб, выбираются его тип и размеры.

Различия и комплектации коллекторов

Чем больше контуров, тем больше размер коллектора

Основным отличительным качеством коллекторной группы для теплого пола считается количество подсоединяемых контуров и вид регулировки температурных показателей.

Размеры коллектора напрямую связаны с количеством подсоединяемых контуров. Если вы устанавливаете водяной теплый пол в одной комнате, например, в ванной, то достаточно для помещения такого размера 2 контура водяных труб. Обычно, при малом количестве контуров на подающую гребенку устанавливаются расходомеры, а на обратную – регулируемые вентили.

Расходомер является измерительным прибором, который благодаря пластиковому корпусу, нанесенной на него градуированной шкале и поплавку, установленному внутри, измеряет скорость подачи теплоносителя в обогревательную систему.

Чем больше скорость подачи воды, тем больше жидкости за определенный период попадет в контур, а значит и температура пола будет выше.

Чтобы уменьшить температурные показатели нагревательного элемента, необходимо снизить количество подаваемой воды. Для совершения этого действия нужно повернуть вентиль, расположенный на обратной гребенке, соответствующий данному контуру.

Такой вид коллекторной группы является наиболее простым вариантом и предназначается для помещений с малым количеством контуров теплых полов. Если же вы устанавливаете данную отопительную систему для всего дома и не желаете периодически регулировать ручным способом температуру нагревательных элементов, то следует монтировать коллектор с автоматической регулировкой параметров.

Составные части коллектора

Данное устройство дополнительно оборудуется терморегулятором, имеющим в комплекте термореле и термодатчик, который реагирует на изменения температуры в контуре. Термостат считается реагирующим элементом, а движущей силой является сервопривод.

Терморегулятор в случае изменения температуры подает команду на сервопривод, который представляет собой 2 или 3 позиционную электронную заслонку, уменьшающую или увеличивающую подачу теплоносителя в контур.

Следует помнить, что автоматическая система регулировки и контроля параметров температуры теплого пола, представляющая из себя комплекс «термостат-сервопривод», полностью заменяет клапан с ручной регулировкой, расположенный на обратной гребенке коллектора.

Материалы для изготовления коллектора

Латунный коллектор

Коллектор – это важнейший орган отопительной системы водяных теплых полов. Поскольку при его помощи происходит контроль подачи воды и регулировка температурных параметров, устройство должно выдерживать достаточно большое давление и перепады температуры.

Соответственно прибор должен выполняться из надежных материалов, которые способны отвечать приведенным требованиям.

Полипропиленовый — самый бюджетный вариант

На сегодняшний день коллекторы для водяного теплого пола изготавливаются из 3 материалов:

• латуни;
• нержавеющей стали;
• полипропилена.

Латунь является наиболее популярным материалом для изготовления коллекторных систем. Она имеет среднюю цену и хорошие показатели надежности и эксплуатации.

Нержавеющая сталь – долговечный, надежный и дорогостоящий материал, его применение приводит к значительному удорожанию устройства. Подробнее о видах коллекторов смотрите в этом видео:

Полипропиленовые коллекторы применяются для небольших помещений и работы с теплоносителем небольшой температуры, его цена приятно порадует каждого хозяина.

Конструктивные элементы устройства

Узел подмеса питает контур горячей водой

Коллектор – это комплексное устройство, которое включает в свой состав ряд важнейших элементов:

1. Узел подмеса. Это автоматический клапан, через который происходит подпитка системы теплого пола горячей водой. Управление клапаном происходит при помощи сервопривода, на который команда поступает от терморегулятора после срабатывания датчика. Как только температура теплоносителя в контуре достигает нормированного значения, клапан закрывается.
2. Циркуляционный насос. Коллектор с насосом обеспечивают создание в системе нужного давления. Что позволяет при осуществлении циркуляции, долгое время поддерживать температуру теплоносителя в системе теплого пола на нужной отметке. При помощи циркулярного насоса вода по трубам распределяется, создавая одинаковую температуру настила по всей его площади.



3. Распределительная гребенка. Устройство коллектора, которое отвечает за распределение воды, поступаемой из системы отопления по контурам теплого пола. В его состав входят расходомеры и клапаны ручной регулировки.
4. Воздухоотводчик. Представляет собой резьбовой клапан, который позволяет убирать завоздушенность системы, тем самым улучшая циркуляцию воды по контурам.
5. Метеодатчик. Это дополнительное устройство, как выше описанный терморегулятор, которое позволяет реагировать на изменение погодных условий, повышая или понижая температуру теплого пола (исполнительным элементом, также является сервопривод). Подробнее о составе смесительного узла смотрите в этом видео:

Отображение устройств коллекторной системы можно увидеть из схемы.

Следует помнить, что как не комплектовалось бы коллекторное устройство, его назначение от этого не изменится.

К таковому относится равномерное распределение теплоносителя по системе теплого пола, поддерживание необходимых температурных показателей и контроль над количеством подаваемой воды.

Приведенная информация поможет найти ответ на вопросы: «Какой коллекторный узел нужен именно для его теплого пола, стоит ли комплектовать устройство сервоприводом и термостатом?», а главное понять, что коллектор – это незаменимое устройство для отопительной системы водяного теплого пола.

Используемые источники:

• https://oventilyacii.ru/otoplenie/shema-podklyucheniya-kollektornogo-uzla.html
• https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami
• https://aqua-rmnt.com/otoplenie/teplyj-pol/smesitelniy-uzel-dlya-teplogo-pola.html
• https://kaminyn.ru/tyoplyiy-pol/kollektornyiy-uzel-dlya-teplyih-polov.html
• http://dekormyhome.ru/remont-i-oformlenie/kollektornaia-gryppa-dlia-teplogo-pola-so-smesitelnym-yzlom.html

</ol>
