Система двухконтурного отопления частного дома

Двухконтурная система отопления — это идеальное решение для создания комфортных температурных условий в частном доме. У неё более сложное устройство, чем у обыкновенной одноконтурной конструкции, но она имеет немало преимуществ. Установка такой системы считается трудным мероприятием, требующим больших временных и финансовых затрат.

1 Общие сведения</span></h2>

Перед тем как обустроить двухконтурное отопление частного дома, необходимо подробно изучить все особенности этой конструкции, а также основные преимущества и недостатки. Вся эта информация поможет выбрать максимально эффективную схему подключения, которая идеально подойдёт для каждого конкретного здания.

РекомендуемКомбинированные котлы отопления для частного дома

1.1 Особенности системы</span></h3>

Схема двухконтурной системы отопления частного дома имеет несколько особенностей. Их обязательно нужно учитывать не только при самостоятельной установке, но и при проведении монтажа специалистами. Только с учётом всех нюансов можно добиться желаемого результата и выполнить все работы за минимальное количество времени. Особенности оборудования:

1. 1. Наиболее важный элемент системы — котёл, который должен работать сразу в двух направлениях. Он обязан обеспечивать нагрев теплоносителя, который движется по трубам, и создавать комфортные температурные условия в доме. Кроме этого, в его функции входит нагрев жидкости и поддержание работоспособности всей системы горячего водоснабжения.
2. 2. Двухконтурная система будет качественно выполнять свои функции только в том случае, если все комнаты здания оснащены правильной трубной разводкой.
3. 3. Конструкция позволяет неплохо сэкономить на отоплении и горячей воде, но для этого нужно точно рассчитать все параметры. Малейшая ошибка может привести к неправильной работе системы.
4. 4. Многие котлы, имеющие верхнюю или нижнюю разводку, способны нагреть ограниченное количество жидкости. Эту особенность нужно учитывать при частом использовании горячей воды или поддержании высокой температуры в помещении.
5. 5. Владельцы частного дома должны выбрать приоритетную функцию системы (горячее водоснабжение или отопление), так как обе они не могут одновременно работать на максимальной эффективности.

‘ >Двухтрубная система отопления, разные схемы (схема Тихельмана)РекомендуемПрименение элеваторного узла системы отопления

1.2 Преимущества и недостатки</span></h3>

Схема двухконтурной системы отопления предусматривает некоторые особенности, которые отличают эту конструкцию от других. У неё есть большое количество преимуществ, из-за которых увеличивается популярность и частота использования таких установок. Среди положительных особенностей отопительной системы выделяются следующие:

1. 1. Высокая эффективность. Одной конструкции будет достаточно, чтобы полностью обеспечить частный дом и его жителей горячей водой.
2. 2. Универсальность. Схему подключения легко можно адаптировать под каждое здание, поэтому её часто используют для отопления не только одноэтажных домов, но и многоэтажных.
3. 3. Удобство контроля и обслуживания. Это преимущество возникает из-за того, что все элементы системы замыкаются в одном месте.
4. 4. Относительная дешевизна. Двухконтурная отопительная система не требует закупки большого количества дорогостоящего оборудования, что значительно снижает её стоимость.
5. 5. Возможность выбора схемы разводки. При любом варианте устройство будет эффективно работать и качественно выполнять свои функции.
6. 6. Простота монтажа. Для того чтобы оборудовать в частном доме двухконтурную отопительную систему, не нужно каких-либо профессиональных знаний и навыков. Следовательно, такую работу можно выполнить своими руками.

Несмотря на большое количество преимуществ, у конструкции есть и несколько недостатков. Их обязательно нужно брать во внимание при покупке оборудования и во время процесса установки.

В противном случае можно столкнуться с непредвиденными проблемами, которые значительно затруднят процесс монтажа и повлекут за собой дополнительные финансовые расходы. Недостатками считаются:

1. 1. Необходимость проведения точных вычислений. Для того чтобы установка качественно функционировала, нужно правильно выполнить гидравлический и тепловой расчёт. Кроме этого, требуется правильно определить мощность котла, диаметр труб и входов. Такую работу невозможно выполнить самостоятельно, так как она требует учёта большого количества параметров. Для получения достоверных результатов нужно прибегать к помощи специалистов, имеющих профессиональные навыки и соответствующее программное обеспечение.
2. 2. Котёл не может одинаково эффективно греть оба контура. В большинстве случаев владельцам частного дома приходится делать выбор в пользу одного из них. Как правило, преимущество отдаётся горячему водоснабжению.
3. 3. Двухконтурная система представляет собой довольно габаритную конструкцию, для которой необходимо выделять отдельное помещение. Оно должно быть просторным и обеспечивать простой доступ ко всем элементам устройства. Это поможет упростить проведение ремонтных и профилактических мероприятий.
4. 4. Зависимость от главной детали. Поломка или снижение эффективности работы котла приводит к остановке всей системы. Из-за этого владельцы дома лишаются не только отопления, но и горячего водоснабжения.

‘ >Двухконтурная система отопленияРекомендуемИспользование дровяного котла для отопления частного дома

2 Разновидности схем</span></h2>

Чтобы система качественно работала, необходимо правильно выбрать схему двухконтурного отопления.

Существует несколько основных разновидностей оборудования, которые используются намного чаще других. У каждой из них есть свои положительные и отрицательные стороны, которые позволяют выбрать оптимальный вариант для каждого дома.

2.1 С принудительной циркуляцией</span></h3>

Это одна из самых простых и часто используемых схем. Свою популярность она получила благодаря минимальному количеству составных частей и простоте их обслуживания. Оборудовать такую конструкцию в частном доме можно даже без привлечения высококвалифицированных специалистов. Схема включает в себя следующие элементы:

• котёл;
• трубопроводы;
• радиаторы;
• циркуляционный насос;
• предохранительный клапан;
• расширительный бачок;
• приборы контроля различных параметров.

Все детали конструкции взаимосвязаны между собой, поэтому поломка одного из них повлечёт за собой выход из строя всей системы. Принудительная циркуляция обеспечивается специальным насосом, который двигает теплоноситель по трубам, а также обеспечивает дом теплом и горячей водой. Принцип действия:

1. 1. При запуске установки включается циркуляционный насос и подаёт подготовленный теплоноситель в самую верхнюю точку системы.
2. 2. Благодаря гравитационным силам происходит движение жидкости по трубопроводам и заполнение ею радиаторов.
3. 3. При помощи того же насоса теплоноситель поступает в обратный контур и постепенно возвращается в нагревательный котёл.
4. 4. После этого весь процесс повторяется.

‘ >Двухтрубная система отопления

У системы с принудительной циркуляцией есть один существенный недостаток — низкая эффективность в домах с большой площадью. Но у неё имеется множество преимуществ.

Среди них выделяются такие:

• высокий коэффициент полезного действия;
• небольшое количество составных частей;
• равномерный обогрев всех комнат;
• небольшая стоимость оборудования и его установки;
• способность продолжать работу при отключении электричества (за счёт естественной циркуляции).

‘ >Двухтрубная система отопления из полипропилена

2.2 С естественным движением теплоносителя</span></h3>

Эта схема отопления имеет похожее устройство с принудительной циркуляцией. Главное ее отличие заключается в отсутствии специального циркуляционного насоса и использовании гладких труб большего диаметра. В систему входят следующие элементы:

• нагревательный котёл;
• прямая и обратная система труб;
• радиаторы;
• расширительный бачок;
• предохранительный клапан.

Принцип действия оборудования основан на естественной циркуляции теплоносителя. Она обеспечивается за счёт использования жидкостей, нагретых до разных температур. Схема работы:

1. 1. Увеличение температурных показателей приводит к изменению давления теплоносителя.
2. 2. Холодная жидкость воздействует на нагретую и выталкивает её в систему.
3. 3. Как только теплоноситель достигает верхней точки установки, он самотёком поступает в трубопроводы, расположенные по всему зданию.
4. 4. Холодная жидкость поступает в обратный контур и самотёком возвращается в котёл.
5. 5. Затем цикл повторяется.

Процесс естественной циркуляции обеспечивается благодаря расположению труб под определённым уклоном. Для упрощения монтажа нужно учитывать следующие рекомендации:

1. 1. На горизонтальных участках трубопровода следует делать большой уклон. Это необходимо из-за того, что нагретая и охлаждённая жидкость имеет небольшое отличие по плотности.
2. 2. Обратный контур также должен располагаться под уклоном. Для этого рекомендуется устанавливать котёл не на уровне пола, а немного ниже.
3. 3. Чтобы в системе не создавалось избыточное давление, необходимо устанавливать расширительный бачок открытого типа.

Двухконтурная система с естественной циркуляцией имеет несколько важных преимуществ. Благодаря им она пользуется популярностью среди владельцев частных домов. Достоинствами конструкции считаются:

• дешевизна оборудования и работ по его установке;
• способность функционировать на любом виде топлива;
• при использовании газового котла будут отсутствовать затраты на электроэнергию;
• большой срок службы (до 40 лет).

У такой схемы отопления имеется большое количество отрицательных сторон. Из-за них создаются дополнительные трудности для пользователей, осложняющие процесс эксплуатации. Недостатки систем с естественной циркуляцией:

• радиус действия ограничивается 30 метрами;
• большое количество топлива тратится на запуск установки;
• обогрев помещений происходит медленно;
• отсутствие возможности корректировки нагрева теплоносителя;
• образование в радиаторах воздушных пробок;
• необходимость установки расширительного бачка в хорошо отапливаемом помещении.

‘ >МОНТАЖ ОТОПЛЕНИЯ в частном ДОМЕ! ДВУХТРУБНАЯ система ОТОПЛЕНИЯ! КАК собрать коллектор отопления

2.3 Коллекторная конструкция</span></h3>

Этот вариант используется только для обогрева и обеспечения горячей водой многоэтажных частных домов. Несмотря на сложность конструкции, её установку можно выполнить своими руками. Для этого следует приобрести такие составные части:

• автовоздушник;
• котёл;
• клапаны (термостатический, предохранительный и балансировочный);
• радиаторы отопления;
• расширительный бак (мембранный);
• циркуляционный насос;
• механический фильтр;
• запорная арматура;
• измерительные приборы.

Особенностью такой установки является создание подающего и обратного контура. Радиаторы отопления подключаются параллельно, что позволяет обеспечить равномерный прогрев всего дома. Принцип работы:

1. 1. В подающий контур поступает теплоноситель.
2. 2. При помощи автоматического клапана из него удаляется воздух.
3. 3. Жидкость нагревается до нужной температуры и поступает в систему.
4. 4. Там происходит распределение для каждого этажа здания.
5. 5. Как только теплоноситель пройдёт через радиаторы, он поступает в обратный контур, а затем возвращается в котёл.

У такой схемы подключения есть только один недостаток — большой расход топлива. Однако этот минус полностью компенсируется немалым количеством преимуществ. Среди них выделяются такие:

• отсутствие больших потерь температуры и давления;
• равномерное распределение теплоносителя по всем радиаторам, установленным в доме;
• возможность установки циркуляционного насоса любой мощности;
• поломка одного из элементов не приведёт к остановке всей системы.

‘ >Двухтрубная система отопления. Экскурсия по объекту.

Двухконтурная отопительная система — это прекрасный вариант создания комфортных температурных условий в доме и обеспечения его владельцев горячей водой. При правильной установке и соблюдении всех рекомендаций специалистов можно значительно увеличить срок службы оборудования и снизить вероятность его поломок.

Фото

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

Преимущества:

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Типы разводки:

1. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Содержание

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

• Котел.
• Измерительные приборы.
• Радиаторы.
• Трубопровод.
• Предохранительный клапан.
• Циркуляционный насос.
• Расширительный бак.

Принцип работы системы:

• Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
• За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
• По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

• Минимальное количество узлов в схеме.
• Относительно высокий КДП.
• Равномерный нагрев радиаторов.
• Низкая стоимость строительно-монтажных работ и оборудования.
• Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

• Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Преимущества:

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

Принцип работы системы:

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

• Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Составные части коллекторной системы:

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

Наиболее популярным способом поддержания тепла в комнатах частного дома является отопление, связанное с перемещениями воды по трубам. Существует много видов конструкций, позволяющих провести и установить отопление в доме. Практичные владельцы выбирают двухконтурную систему отопления частного дома. Оно полностью окупает затраченные на него финансы и эффективно обогревает помещения. В нашей статье мы подробно разберём, что такое двухтрубное отопление, почему люди устанавливают себе эту систему, какие схемы установки отопления существуют. Так же затронем тему установления двухконтурного котла, работающего на газе.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя. Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях. Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней. Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Схемы двухконтурного отопления

Пример схемы двухтрубного отопления дома

Двухконтурную систему отопления можно проложить разными способами. Выбор полностью зависит от решения владельца дома. Чтобы не прогадать и понять, какая из них необходима в данной ситуации остановимся на них подробнее. Самыми распространёнными из них будут:

1. Открытая разводка.
2. Закрытая разводка.
3. Верхняя разводка.
4. Нижняя разводка
5. Тупиковая.

Итак, начнём по порядку.

Открытая разводка

Подразумевает под собой наличие расширительного бака, который негерметичен. Он имеет крышку, но она закрывает бачок неплотно, что позволяет находящейся в нём жидкости сообщаться с атмосферой. Устанавливают его в самой высокой точке системы. Его располагают на чердаках или прямо под потолком здания. В первом случае необходимо поддерживать тепло на чердаке, иначе теплоноситель может замёрзнуть, а во втором – такая конструкция смотрится неопрятно. Установка в этой точке дома необходимо для того, чтобы вода не выливалась из него. Бачок можно наполнять только водой. Другие жидкие теплоносители не подойдут. Система сообщается с атмосферой и часть воды регулярно испаряется. Владельцы таких систем отопления должны следить за уровнем воды в открытой разводке. При недостаточном количестве теплоносителя вся система отопления выйдет из строя. Система наиболее проста в установке, не представляет особых угроз человеку и не требует дополнительных узлов.

Закрытая разводка

В основе системы лежит расширительный бак. Внутри разделён поперёк на две части упругой перегородкой, которую называют мембраной. В верхней части поддерживается необходимое давление, а в нижней – объём воды. Нижняя часть посредством патрубка соединяется с отопительной системой. Для наполнения закрытой двухконтурной системы подойдет вода и любая жидкость на основе этиленгликоля. Плюс последней в том, что она не замерзает даже при достаточно низких температурах. Минус – неэгологична, требует утилизации. А с этим в странах СНГ обстоят проблемы. Расширительный бак с мембраной можно установить в любом месте вашего дома, необязательно в самой высокой точке. Герметичный бак опаснее негерметичного. Давление может сильно вырастать, а газы, не имея выхода, накапливаться. Поэтому закрытую систему необходимо тщательно отслеживать и устанавливать воздухоотводчики.

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу. Двухтрубная система  отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца. Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

Нижняя разводка

Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола. Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей. Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери. Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза. Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате.

Тупиковая разводка

Состоит из двух труб. По одной из них в радиаторы поступает горячая вода, по другой – выводится и возвращается в котёл уже в другом направлении.  Недостатком системы является то, что по всей протяжённости трубопровода вода добирается за разные промежутки времени. Чем дальше радиатор находится от котла, тем дольше до него добирается вода.

Итог

Как видим, многие способы установления двухконтурных систем отопления бросаются в глаза и могут не вписываться в интерьеры частного дома. Однако, есть и те варианты, когда можно осуществлять скрытый монтаж труб. В любом случае данный вид разводки считается весьма эффективным.

Отопление дома двухконтурным газовым котлом

Если вы ищете универсальный способ обеспечивать своё жильё теплом, то стоит задуматься о приобретении двухконтурного газового котла. Он может не только обогреть комнату, но и подогреть воду для бытовых нужд. Стоит иметь в виду, что котлы не совсем подходят для больших домов. Производительность нагрева горячей воды в двухконтурных котлах позволяет обслуживать только одну точку. Если у вас планируется несколько санузлов, то мощности  не хватит. В таких случаях следует прибегать к бойлерам косвенного нагрева или же к обычным тэновым бакам.

Двухконтурное отопление в купе с теплым полом

Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола. Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50. Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль: В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы. Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.

Двухконтурное отопление конвекторами

Помимо привычных радиаторов отопления, существуют водяные конвекторы. Бывают двух видов: стальные и медно-алюминиевые. Отличаются по степени конвекции. Для них действуют те же правила, что и для обычных радиаторов. Поэтому вы можете применять рекомендации, описанные выше.

Видео про двухконтурное отопление дома

Теги: двухтрубная система, конвектор, отопление дома, радиатор

За многими монтажниками водится грешок предубежденности. Например, мастер считает однотрубную разводку самой лучшей и предлагает ее всем заказчикам — хозяевам частных домов. За подобными предложениями нередко скрывается низкая квалификация исполнителя либо какая-то выгода. Наша задача – рассмотреть, как работает двухтрубная система отопления, объективно оценить преимущества и недостатки, дать рекомендации по выбору схемы.

Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

Особенности двухконтурного распределения воды:

• если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
• изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
• число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.

4 вида 2-трубных систем

В зависимости от условий прокладки трубопроводов и дальнейшей эксплуатации в частных домах используются следующие варианты двухтрубных схем:

1. Гравитационная или самотечная с естественной циркуляцией нагретой воды.
2. Классическая тупиковая система отопления.
3. Кольцевая с попутным движением теплоносителя, она же – петля Тихельмана.
4. Лучевая с индивидуальной раздачей тепла радиаторам от распределительного коллектора.

Заметка. К двухтрубному отоплению можно отнести и теплые полы. Греющие контуры выступают в качестве батарей, роль магистралей играют подводящие трубы и гребенка со смесительным узлом. По конструкции напольный обогрев близок к коллекторной схеме.

В самотечном исполнении система функционирует без избыточного давления, теплоноситель контактирует с атмосферой через открытый расширительный бак. Остальные 3 варианта схем – замкнутые, работающие под давлением 1—2.5 Бар и только с принудительной циркуляцией горячей воды. Теперь разберем каждую схему на конкретном примере двухэтажного дома.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Тупиковые отопительные ветви

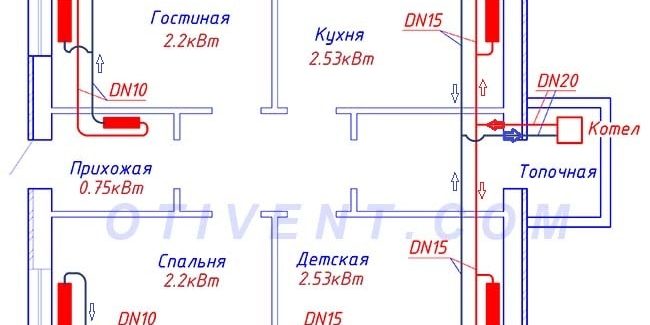

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

1. Каждый контур отопления замкнут в кольцо.
2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Автор видео хорошо поясняет работу системы, но проводит некорректное сравнение – правильно отбалансированные ветви раздают тепло не хуже «попутки».

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

• обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
• 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
• индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Примечание. Последние 3 схемы легко скомбинировать с контурами водяного напольного обогрева. Совмещать гравитационную радиаторную сеть с теплыми полами не всегда целесообразно – без электроэнергии принудительная циркуляция в греющих контурах невозможна.

Кратко выделим общие плюсы лучевой, попутной и тупиковой системы:

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.




4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Дополнение. Для автоматического регулирования теплоотдачи батарей при самотеке понадобятся специальные радиаторные клапаны с увеличенным проходным сечением.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.




3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Совет. Отопление дачи на 2—4 маленьких комнаты можно организовать с помощью однотрубной горизонтальной системы с нижней разводки – «ленинградки».

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Как рассчитать диаметр труб

При устройстве тупиковой и коллекторной разводки в загородном доме площадью до 200 м² можно обойтись без скрупулезных расчетов. Сечение магистралей и подводок принимайте согласно рекомендациям:

• чтобы подать теплоноситель к радиаторам в здании 100 квадратов и менее, достаточно трубопровода Ду15 (наружный размер 20 мм);
• подводки к батареям делаются сечением Ду10 (внешний диаметр 15—16 мм);
• в двухэтажном доме 200 квадратов раздающий стояк делается диаметром Ду20—25;
• если количество радиаторов на этаже превышает 5 шт., делите систему на несколько ветвей, отходящих от стояка Ø32 мм.

Совет. Выше на примерах схем довольно точно проставлены диаметры магистралей и подводок. Указанную информацию можете использовать при разработке проекта отопления жилища.

Самотечная и кольцевая система разрабатывается согласно иженерным расчетам. Если вы хотите определить сечение труб самостоятельно, первым делом посчитайте нагрузку на отопление каждого помещения с учетом вентиляции, затем выясните требуемый расход теплоносителя по формуле:

• G – массовый расход нагретой воды на участке трубы, питающей радиаторы конкретной комнаты (или группы помещений), кг/ч;
• Q – количество теплоты, потребное для обогрева данной комнаты, Вт;
• Δt – расчетный перепад температур на подаче и в обратке, принимайте 20 °С.

Пример. Для прогрева второго этажа до температуры +21 °С необходимо 6000 Вт тепловой энергии. Стояк отопления, проходящий через перекрытие, должен приносить 0.86 х 6000 / 20 = 258 кг/ч горячей воды из котельной.

Зная часовое потребление теплоносителя, нетрудно рассчитать сечение подводящего трубопровода по формуле:

• S – площадь искомого сечения трубы, м²;
• V – расход горячей воды по объему, м³/ч;
• ʋ– скорость течения теплоносителя, м/с.

Справка. Скорость движения теплоносителя в напорных системах с циркуляционным насосом принимается из диапазона 0.3…0.7 м/с. При самотеке течение медленнее – 0.1…0.3 м/с.

Продолжение примера. Посчитанный расход 258 кг/ч обеспечивается насосом, скорость воды берем 0.4 м/с. Площадь поперечного сечения подающего трубопровода равна 0.258 / (3600 х 0.4) = 0.00018 м². Пересчитываем сечение в диаметр по формуле площади круга, получаем 0.02 м – труба Ду20 (наружный – Ø25 мм).

Заметьте, мы пренебрегли разницей плотностей воды при различной температуре и подставили в формулу значение массового расхода. Погрешность невелика, при кустарном расчете вполне допускается.

Заключительный вывод

Практика показывает, что 2-трубная тупиковая система подходит для отопления большинства средних жилых домов. Техническое решение подкупает простотой и приемлемой стоимостью монтажных работ. Коллекторная и попутная разводка обойдется дороже – играет роль цена оборудования и протяженность линий. Взгляните на схему с петлей Тихельмана – распределяющие трубопроводы одинакового диаметра идут по всему периметру здания.

Отдельный разговор — двухтрубная система отопления с естественной циркуляцией воды. В условиях частых перебоев с электроэнергией лучше не рисковать и не гнаться за красотой интерьеров, а смонтировать энергонезависимый обогрев. Высокие первоначальные вложения компенсируются теплом и низким потреблением электричества.

Используемые источники:

• https://oventilyacii.ru/otoplenie/primenenie-dvuhkonturnoj-sistemy-otopleniya.html
• https://udobnovdome.ru/dvuxkonturnaya-sistema-otopleniya/
• https://eurosantehnik.ru/dvuxkonturnoe-otoplenie-chastnogo-doma.html
• https://otivent.com/dvuhtrubnaja-sistema-otoplenija-chastnogo-doma
