Сифон для низких поддонов – необходимое в душе изделие, выбор и установку которого нужно сделать правильно

Отсутствие канализационного запаха в ванной или душевой комнате – это заслуга правильно подобранного сифона. Такие запчасти отличаются не только по внешнему виду, но и типу конструкции. Более детально рассмотрим особенности выбора сифона для душевой кабинки.

Содержание

Быстрый слив воды из душа – результат качественного сантехнического сифона

Выбрать правильный функциональный сифон для душевой кабины не просто. Стоит учитывать размеры, вариант крепления и практичность в быту.

Ведь этот элемент канализационной конструкции помогает стечь воде по трубам за несколько секунд.

Предназначение сифонов

Задача сантехнического сифона для душевой кабинки – удержать неприятный застойный запах канализации, обеспечить воздушную пробку, и дать воде беспрепятственно стечь по трубам. Для душевых поддонов такие детали необходимы, поскольку без них невозможно гарантировать комфортное принятие душа.

Устройство слива

В магазине сантехники 80% сливов идут с классической схемой водоотведения (отверстием в поддоне). Однако есть и более усовершенствованные варианты устройства стека:

1. Канальная система. Установка потребует необходимого уклона пола и стены в одном направлении. Устройство – водоотводный лоток, схема стека (готовая для монтажа), решётки, сифон. Такие детали производятся как из керамики, так и из пластика, металла. При креплении соединяются части сифона гофрированной трубой к сливу, обкладываются плиткой. Размеры канала – 50-120 см., детали можно заменить при поломке.
2. Точечный сбор. В этой ситуации трап состоит из сифона, улавливателя мусора, решетки, прижимных уплотнителей и гидрозатвора. По виду конструкции различают вертикальные или горизонтальные из чугуна, пластика, или нержавейки.

Для каждого отдельного системного обеспечения слива воды имеется свой вид сифона, который обеспечит быстрый стек воды в канализацию.

Наиболее распространенный вариант слива для душевых кабинок – точечный сбор через одно отверстие.

Виды

Разновидности по способу управления могут быть стандартными, автоматическими или с системой click-clack. Конструкция шланга также отличается – трубного или сухого типа, с переливом или гофра.

По механизму действия

Механизм работы сифона может быть автоматизирован или простым (при открытии пробки из ванны, душа). Каждая модификация имеет свои недостатки и достоинства.

Цена определяется наличием дополнительных опций устройства: самая дорогая модель – click-clack, наиболее демократичная стоимость у ручной системы с простым управлением.

Простые с ручным управлением

Наиболее распространённые варианты – с простым ручным управлением. Это классическая система слива воды. После открытия крышки с дырки поддона вода поступает в сифон, далее – в канализацию.

Автоматические

По средней цене идут системы управления посредством кнопки или с автоматическим сливом воды. Сифон начинает работать после того, как пользователь нажал на кнопку управления и открыл слив с поддона.

Система click-clack

Наиболее дорогостоящая модель управления, она же и самая новая (click-clack). Механизм работы устройства обеспечивается посредством нажатия на кнопку слива (при поднятии кнопки подтягивается шланг, который открывает проход воде в канализацию).

Такой вариант управления не подразумевает наклон, все можно сделать ногой, подтянув нужную кнопку.

По конструкции сливного шланга

Конструктивные особенности сифона разнятся. Наиболее популярные модификации – бутылочного типа. Но не всегда такая конструкция может поместиться в небольшое пространство между полом и нижней частью поддона. Поэтому часто устанавливают трубные или гофрированные варианты.

Трубные с гидрозатвором

В качестве применяемого материала преимущественно используют пластик или металл. Нержавеющие сифоны более прочны и надежны в эксплуатации, но и пластиковые трубы при правильном использовании прослужат несколько лет.

Отличие такой системы – обязательный изгиб трубы в форме «S» или «U». При попадании воды образуется водяной фильтр и пробка, которая не дает проникать вовнутрь помещения запахам из канализации. Есть модификации разных размеров, что позволяет поместить сифяон под поддон душевой кабинки.

Бутылочные сифоны

Этот тип наиболее распространён, и применяется не только для монтажа под душевыми кабинками, но и под умывальниками. В виде гидрозатвора – емкость бутылочной формы, от этого и название такое. Частички мусора попадают в емкость, а лишняя вода стекает в трубы канализации. Недостаток – необходимо наличие свободного пространства, плюсы – легко ремонтируется, меняется и нейтрализует запахи стоков.

С системой слив-перелив

При наличии в душевой кабинке системы перелива, сифон покупается необходимой конфигурации. Отличается он наличием дополнительной трубы, которая соединяет перелив и слив канализации (через сифон). Сама арматура может быть как бутылочного типа, так и трубного.

Если под систему перелив установить простой сифон, то при попадании воды в отверстие выхода излива, она будет попадать прямо под поддон на пол.

Гофрированные

Гофрированная система является подвидом слива по трубному типу. Только в этом случае для гидрозатвора воды используется рифлёная труба. Преимущество варианта – сифон можно установить даже при небольшом расстоянии поддона от пола. Недостаток – в складках трубы постепенно скапливается грязь, органические частички, которые со временем обрастают налетом, слизью. Уровень изоляции запаха также невысокий.

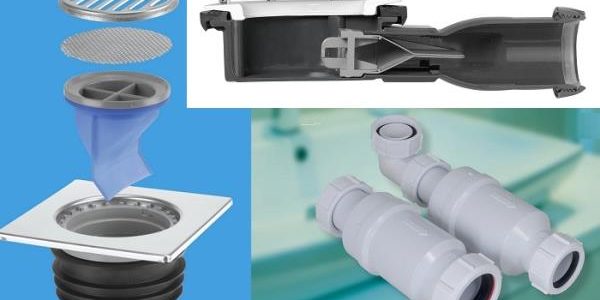

Сухой

Для низких поддонов душа, которые не позволяют установить стандартные варианты излива, производители спроектировали новый вид сифонов – сухого типа. Силиконовые мембраны представляют собой систему подачи воды без скапливания внутри. Если конструкция привычного устройства, то удерживает запах при помощи водяной пробки. В этом случае вода в системе не задерживается, вытекая напрямую в канализацию.

Силиконовая мембрана выполняет роль пропускного клапана, который задерживает газы со стока. Плотно свернутая внутренняя трубка из полимера расправляется, пропуская струю воды, при приостановке течения вновь принимает прежнее положение.

Сухой сифон – оптимальный вариант для тех помещений, которые используются не постоянно. Ведь водяная пробка при длительном неиспользовании душа высыхает, и появляется стойкий запах канализации. Также не стоит переживать, что система лопнет, если не отапливать помещение, как это происходит с водяным сифоном.

Как выбрать

Вне зависимости от типа сифона важно выбрать и купить наиболее подходящий вариант, который гарантирует быстрый слив воды и обеспечит защиту от неприятного запаха.

Диаметр сливного отверстия

1. Душевые кабины стандартных габаритов чаще изготавливаются размерами в 52, 62 и 90 мм. В этом случае диаметр сливной трубы должен отвечать размерам отверстия на самом душевом поддоне.
2. Душевые с низким поддоном могут производиться с диаметром отверстия 52/62 мм. В этой ситуации сифон нужно купить такого же размера.
3. Высокие поддоны оснащены сливом в 90 мм, являются устройством 2 в 1: ванна и душевая кабинка. Такое изделие выдерживает количество воды – 15 см в высоту.

При несоответствии диаметров сифона и сливного отверстия поддона установить герметично устройство не выйдет.

Высота установки

При минимальном расстоянии поддона к полу необходимо выбирать такие сифоны, которые можно было бы подложить.

Трубные системы в данном случае гофрированные – наиболее практичны. Если же поддон и вовсе не позволяет установить сифон, то стоит заранее сделать углубление в полу, забетонировав его в последующем.

Размеры

Главный недостаток всех сифонов вне зависимости от конструктивных особенностей – свойство скапливать налет или грязь внутри. Длительность такого процесса может быть большей или меньшей, но рано или поздно дилемма возникает. Поэтому важно выбирать системы, которые можно почистить и удалить засор из них. В этом плане сифон трубного типа наиболее практичен.

Если размеры сифона и выхода стока из поддона не совпадают, можно применить специальные насадки-переходники.

Дополнительные функции

К так называемым дополнительным опциям относят переливное отверстие и управление (Клик-Кляк). Если поддон высокий, его дополнительно снабжают переливом в случае, если вода будет наполняться, а выхода в канализацию нет (он закрыт). При покупке стоит обратить внимание на конструктивные свойства сифона, простой не подойдет.

При наличии дополнительных опций в виде подачи воды «водопад», «тропический душ» важно выбирать сифон с высокой пропускной способностью. Стандарт — 15 л/мин., для глубоких поддонов с системой перелива норма – от 21 л/ мин.

Монтаж слива своими руками

Установка системы слива воды в канализацию подразумевает последовательное выполнение задач по монтажу труб, сифона и системы слива.

Душевого канала

Монтаж сифона к душевому поддону реализуется до того, как основание установлено по уровню на пол. Верхняя часть водосливной арматуры крепится во внутреннюю сторону поддона, фиксируется при помощи болта по центру (предварительно обработать герметиком).

Последовательность действий:

1. Решетка слива обклеивается лентой во избежание повреждений.
2. Обезжиривают поверхность.
3. Канал крепится кронштейнами к полу.
4. Водоотводный корпус из металла заземляется.
5. Выравнивается по уровню лоток.
6. Один край шланга соединяется с патрубком канала.
7. Второй край крепится к канализации.
8. Проверяется утечка воды.
9. Заполняется пространство цементной смесью и отделывается плиткой.

Водоотводящего трапа

Монтаж выполняется с применением сифона канального типа. Можно дополнительно установить трап впереди установленной душевой кабинки, чтобы избежать протекания за нужные пределы, но такая система применяется редко.

1. Определяется место врезки патрубка в трубу вывода воды, от него проводится линия к точке установки сифона.
2. Если декоративные элементы одинаковы по размерам керамических элементов, фланец устанавливается вместо 1 плитки. Если же керамические квадраты огромные, нужно крепить трап на стыке двух элементов.
3. Отвод трапа врезается в канализацию, предварительно обмазывая стыки силиконом.

Если нужно монтировать в одну сливную трубу несколько устройств (стиральная машинка, умывальник), применяют модели с проходным устройством и двумя выходами.

1. Пол укладывается на экструдированный пенополистирол.

Сифона на поддон кабинки

Если имеется перелив, сначала устанавливают трубку в сифон, и только потом крепят к канализации.

Собрать водоотводную арматуру не сложно, главное – следовать инструкции и тщательно обрабатывать места стыков деталей герметиком. Труба соединяется одной стороной с канализационным выходом, другой – крепится к сливу душевой кабинки.

Рекомендации

Чтобы водосливная арматура работала долго, важно применять качественные герметики, устойчивые к высоким температурам. Также нельзя использовать пластиковые недорогие сифоны для обеспечения слива с горячей водой, лучше приобрести модели из нержавейки, которые прослужат дольше. Иные рекомендации:

1. Нижний уровень сифона должен быть выше уровня отверстия канализации.
2. Чтобы меньше прочищать сифон, нужно установить сеточку на слив.
3. Перед выбором сливной арматуры замерять высоту поддона до пола.

Использование сливного трапа

Применение дополнительной системы водоотвода актуально в случае, если душевая кабинка комбинированного или открытого типа.

Тогда есть риск попадания воды за пределы бортиков. Если же кабинка с высоким поддоном, то такое применение не актуально.

Для экономии средств можно установить двойной сифон, куда будет поступать вода с поддона душа и трапа. Выбирать нужно модели из нержавеющей стали.

Замена старого сифона: особенности

Специфика замены старой канализационной водоотводящей арматуры не отличается от установки новой. Но существуют некоторые особенности по замене сифона, в зависимости от высоты самого поддона.

Как поменять слив в кабине с высоким поддоном

Замена слива с высоким поддоном – простая задача, поскольку он расположен в зоне доступности. Если это трубная система, открутите одну сторону, поднимая вверх для слива остатков воды.

Если арматура цельная из нержавейки, открутите по обе стороны – от слива в канализацию и вывода из поддона. Замена происходит аналогично описанному выше способу.

Как снять в кабине с низким поддоном

С низким расположением поддона стоит проявить смекалку. Если сифон находится в коробе, то ремонт производится обычно. Если же арматура лежит на полу, упираясь в него, важно не повредить места крепления патрубков от канализации и поддона. Все работы проводятся аккуратно, используются тряпочки для впитывания грязной воды.

В случае поддона с гидрозатвором

Гидрозатвор – практичное решение, позволяющее избавиться от неприятных запахов канализации. Вместе с тем, водная пробка становится препятствием для прохождения воздуха. Устройство арматуры состоит из 2 соосных цилиндров различного размера, находящихся один в другом.

Внутренний слой гидрозатвора начинается от потолка, внешний – со дна сифона. Благодаря этому создается меандр для застаивания воды. Изначально снимается декоративная панель из-под душевого поддона. Такой элемент крепится методом «защелок/клипс», поэтому для демонтажа нужно только надавить на экран и клипсы расщелкнутся. Далее:

1. Перекрывается вода.
2. Снимается колено с канализационного выхода.
3. Разводным ключом снимается с резьбы шайба из поддона.
4. Распаковывается новый сифон.
5. Снимается клапан слива и монтируется его верхняя часть на наружную сторону душевого поддона, нижняя – ко дну.
6. Вывинчивается втулка и обрабатывается силиконом.
7. Крепится крышка сифона к сливному выводу поддона. Резьба должна совпадать.
8. Устанавливается перелив и подсоединяется колено к канализации.

Уход за сливом

Правила эксплуатации сифона – это обеспечение постоянной температуры в помещении, прочистка труб и контроль температуры стекаемой воды:

• горячая вода больше 50 градусов повредит и деформирует пластиковый сифон;
• если температура в помещении будет ниже 0, и останется вода внутри системы, то трубы замерзнут и лопнут;
• нельзя чистить трубы неспецифическими средствами, которые содержат в составе токсины. Они полностью не вымоются, и по этой причине человек, принимающий душ, рискует вдыхать ядовитые пары;
• если система трубного или бутылочного типа в доме, где нет постоянного отопления (дача), то перед зимовкой нужно предварительно «законсервировать» слив, раскрутив сифон, вылив из него воду и закрыв тряпкой.

Как разобрать сифон для прочистки

Иногда требуется дополнительная прочистка сифона. Для этого не нужно обладать профессиональными навыками, следуйте рекомендациям:

• подставить под сифон емкость, в которую будет стекать вода;
• промыть теплой водой с мыльным раствором трубы;
• раскрутить гайку от вывода с поддона, придерживая низ;
• поднять открученную сторону максимально вверх, чтобы остатки воды вытекли в канализацию;
• если это бутылочный тип, то можно открутить только нижнюю часть ловушки – бутылки, располагающейся снизу. Если сифон трубного типа, открутить вторую гайку, соединяющее устройство и канализационный выход;
• прочистить и вымыть трубу под струей воды;
• установить сифон на прежнее место.

Неисправность сифона выявить просто – при засоре вода стекает медленнее, ощутим запах канализации. Если же деформировалась какая-то часть устройства, то образуется течь, вода стоит под поддоном, видно мокрое пятно после приема душа.

Подобрать качественный и надежный сифон для душевой кабинки – не проблема, зная на что обращать внимание. Рекомендации по выбору необходимой системы стоит рассматривать индивидуально, поскольку конструкция поддона, равно как и самого перелива, разная. Поэтому при покупке кабинки надо сразу определиться и с выбором сифона.

К сожалению, на слив в душевой кабине не все пользователи обращают должное внимание, считают, что это не ванная и никаких проблем с этим узлом в принципе не может возникать. Это не так, как показывает практика, для удаления некоторых проблем приходится полностью демонтировать душевую кабину. Это долго и дорого, связано с рисками повреждения отдельных деталей и узлов. Заменить их новыми проблематично, а ремонту поддаются не все.

Последствия неправильного выбора слива

Нарушение требований по монтажу канализационных систем всегда имеет негативные последствия, это касается и душевых кабин. Какие неприятные ситуации могут возникать?

1. Неприятный запах. Причина – отказ запорного сифона, в результате появляется обратная тяга из канализационных труб, помещение наполняется испорченным воздухом. Надо знать, что в его составе могут быть ядовитые газы, превышение допустимых концентраций имеет трагические последствия. Сифоны по конструктивным особенностям бывают мокрыми и сухими, каждый тип выходит из строя по своей причине. На них более подробно мы остановимся в этой статье немного ниже.


2. Плохо сливается вода. Во время приятия водных процедур приходится постоянно контролировать подачу воды, не допускать ее перелива и затопления ванной комнаты. К сожалению, даже самые современные средства для очистки канализационных систем не всегда могут исправить ситуацию, есть такие загрязнения, которые можно ликвидировать только после полной ревизии сифона.

   </p>

3. Слив немного подтекает. На первый взгляд, проблема небольшая, но это ошибочное мнение. Постоянное подтекание становится причиной увеличения показателей относительной влажности рядом расположенных конструктивных элементов. Развивается грибок, растет плесень, преждевременно выходят из строя строительные материалы и конструкции. Опасность протечек – их очень сложно вовремя обнаружить, в большинстве случаев заметны уже вторичные последствия.

   </p>

Как видно из перечня, для увеличения срока эксплуатации строений, повышения комфортности пользования душевыми кабинами монтаж сливов надо делать в точном соответствии с нормативными актами и отраслевыми постановлениями.

Виды сливов

Промышленность выпускает огромное количество моделей душевых кабин, в зависимости от конструктивных особенностей выбирается определенная система слива.

Тип слива	Описание эксплуатационных характеристик
	Самая распространенная система, водяной затвор надежно защищает помещения от проникновения неприятных запахов и не создает большого сопротивления водному потоку. Это очень важно для душевых, у них невысокие борта поддона, что становится причиной малого напора. Кроме того, бутылочный сифон может задерживать различные загрязнения, это предупреждает серьезные загрязнения канализационной системы. Недостаток – много соединяемых частей, что увеличивает риски появления протечек в местах герметизации. Еще одна проблема – относительно большая высота ограничивает сферы применения.
	Функцию водяного затвора и отстойника выполняет изгиб трубы. Он может делаться как их обыкновенной гладкой пластиковой, так и из гофрированной трубы. Имеет самую простую конструкцию, элементарно подключается. Недостатки – сложности с прочисткой во время ревизии, довольно большое сопротивление водному потоку. Гофрированные сифоны намного упрощают установку и уход, но имеют индивидуальную проблему. На неровных поверхностях задерживаются все загрязнения, такие устройства надо часто очищать для восстановления их первоначальных пропускных способностей.
	Самые современные сливы, отличаются сложной конструкцией. Внутри корпуса размещается сифон, принцип действия может быть мокрым, сухим или комбинированным. Монтаж трапов исключает застой воды, она равномерно и быстро удаляется со всей поверхности поддона душевой кабины. По стоимости наиболее дорогие сливы.

Дополнительно все устройства могут быть точечными или линейными. Точечные имеют небольшие приемники воды. Размеры линейных ограничиваются только шириной поддона.

Практические советы по выбору модели слива

1. Определитесь с диаметрами труб. По европейским нормам есть три варианта: Ø52 мм, Ø62 мм и Ø90 мм. При этом нужно иметь в виду, что сливам с Ø52 мм и Ø62 мм требуется периодическая чистка. Соответственно, их надо размещать в доступных местах и предусматривать возможность проведения ревизии технического состояния. Слив с диаметром 90 мм очищается изнутри после демонтажа верхних элементов, к нему доступ в нижней части душевой кабины не делается.
2. Наличие сливного клапана. Раньше в этих целях использовалась обыкновенная съемная резиновая или пластиковая заглушка. Для повышения комфортности пользования кабиной инженеры разработали автоматическую и полуавтоматическую конструкцию. Если вы выбрали слив с автоматическим клапаном, то придется монтировать систему привода, а это требует подготовительных работ. Намного меньше сложностей с клапаном типа click-clack, он открывается/закрывается нажатием ноги.

Пошаговая инструкция по монтажу сифона трапа

Перед началом работ следует подготовить оптимальные места подключения оборудования с учетом расположения имеющихся канализационных систем. Иногда приходится переделывать центральный стояк и предусматривать в нем ввод сливной трубы с отводами в конкретные места.

Обратите внимание! Если вы еще не проложили канализационные трубы, воспользуйтесь нашим калькулятором расчета уклона с подробными пояснениями.

Производители линейных трапов уверяют, что их конструкция пропускает большой объем воды за счет увеличения линейных размеров приемника. Это рекламный ход.

Дело в том, что пропускная способность сливов зависит не от размеров внешних приемников, а от диаметра трубы. А они у всех систем стандартные, это значит, что технические параметры также почти ничем не отличаются. Нет значения, какой корпус слива подключается к выходу с диаметром 52 мм: трап, сифон или колено.

Шаг 1. Перед установкой трапа проверьте его техническое состояние. Снимите декоративную крышку и внимательно осмотрите содержимое. Самые современные модели довольно сложные с инженерной точки зрения устройства, каждый узел и элемент выполняет свои задачи.

1. Гидрозатвор. Принцип действия ничем не отличается от обыкновенного водяного клапана цилиндрического сифона. Есть особенности формы, он не круглый, а продолговатый. Объясняется это линейной формой трапа.
2. Сухой затвор. В гидрозатворе устанавливаются два пластиковых шарика, если вода в отстойнике исчезла, то они опускаются и перекрывают выходные отверстия. В нормальных условиях шарики плавают по воде в гидрозатворе, они имеют меньшую плотность. Таким способом удается получить двойную защиту от попадания в помещение неприятных запахов из канализационной системы.

Стоимость сложного слива с двойной защитой намного больше обыкновенного, а фактические эксплуатационные параметры несколько ниже. Почему? Плавающие шарики дополнительного ограничивают и так небольшой просвет отвода воды. Производитель утверждает, что сухие клапаны нужны для того, чтобы в случае испарения воды из гидрозатворе выполнять его функцию. Но дело в том, что вода оттуда будет испаряться годами – в ограниченном пространстве почти нет движения воздуха. Опытные сантехники на практике еще не встречались с ситуацией, когда через несколько месяцев отсутствия владельцев в ванных комнатах появлялись запахи, сифон за это время почти не уменьшал уровень воды.

Шаг 2. Определитесь с местом расположения слива.

В нашем случае поддон душевой кабины будет отделываться мозаичной плиткой, что немного упрощает процесс разметки. При помощи рулетки замерьте расстояния от приемника воды к стене и бортикам душевой кабинки.

Шаг 3. Отрегулируйте приемник по высоте. Некоторые модели трапов имеют регулируемые ножки, изменяйте их длину до тех пор, пока отвод не совпадет с канализационной трубой.

При этом постоянно проверяйте плоскость устройства по горизонтали.

Есть случаи, когда существующие канализационные системы расположены таким образом, что заводской регулировки недостаточно для правильной установки. С пластиковыми трапами проблема решается довольно просто. К опорам ножек прикручиваются саморезами отрезки пластиковых водопроводных труб соответствующей длины. Трап приподнимается в исходное состояние, а далее точная регулировка делается обыкновенным способом.

Шаг 4. Еще раз проверьте положение трапа, если все в норме, то можно приступать к заливке поддона.

Далее монтируется и отделывается душевая кабина.

Собрать душевую кабину относительно не сложно. Достаточно заранее выбрать подходящую модель кабины, подготовить все необходимые инструменты, внимательно ознакомиться с инструкцией и выполнять работу аккуратно. На нашем сайте вы найдете не только рекомендации по выбору душевых кабин, но и порядок монтажа. Ознакомьтесь с ним в статье по ссылке, чтобы понять, под силу ли вам монтаж своими силами.

Сверхплоские сливы

Это довольно новые системы, пользователям рекомендуется подробно ознакомиться с их элементами. Конкретный бренд не оказывает большого влияния, все инженерные решения почти полностью идентичны.

1. Верхняя накладка. Декоративная крышка, прикрывающая вход воды внутрь трапа, входные отверстия имеются лишь по периметру и при осмотре сверху незаметны. Изготавливается из цветных металлов или пластиков, верхнее покрытие гармонирует с общим дизайном душевой кабины.


2. Сифон. Высота гидрозатвора 30 мм, за счет этого удается заметно уменьшить параметры изделия. В гидрозатворе постоянно находится вода, что не допускает попадания воздуха из канализационной системы в душевую кабину. Кроме того, в нем оседают твердые загрязнения – минимизируется вероятность закупоривания канализационных труб. Для облегчения процесса очистки затвор вынимается сверху, сверхтонкие сливы монтируются на низких поддонах. Это существенное преимущество, намного упрощающее периодические ревизии и удаления проблем со сливом.


3. Металлический фланец. Фиксирует корпус слива к поддону, изготавливается из прочных сплавов, как правило, нержавеющих легированных сталей. Опытные сантехники не рекомендуют покупать сливы, полностью сделанные из пластика. Надо помнить, что сверхнизкие устройства в случае поломки невозможно поменять без демонтажа душевой кабины, а это дорого и долго. Кроме того, любой демонтаж имеет негативные последствия для элементов. Они получают механические повреждения, некоторые становятся непригодными к дальнейшему использованию. Заменить испорченные детали новыми проблематично. Фланец прикручивается к корпусу специальными винтами, для исключения появления протечек из-за самопроизвольного откручивания предусмотрены специальные фиксаторы.


4. Резиновая прокладка. Прижимается к нижней части поддона, герметизирует место стыка. Для увеличения надежности и долговечности рекомендуется дополнительно наносить силикон. Но такие рекомендации касаются по большей части некачественных изделий китайского производства. Они применяют некачественные прокладки, которые со временем теряют первоначальные характеристики пластичности и проседают. Как результат – появление в местах соединения щелей, сквозь которые под душевую кабину просачивается вода.

   </p>

5. Корпус.  Общая высота в пределах 60 мм. Чаще всего делается из прочного модифицированного пластика. Что касается устойчивости к ультрафиолетовым лучам, то эти параметры не имеют решающего влияния. Слив расположен в труднодоступных для них метах. Главное внимание уделяется показателям физической прочности.

   </p>

Как мы уже выше упоминали, все сверхтонкие устройства имеют одинаковые технические характеристики, незначительные отличия не оказывают влияния на принцип действия.

Пошаговая инструкция по установке

Шаг 1. Установите поддон кабины на место предполагаемого монтажа. Карандашом или фломастером ответьте место установки слива. Делается это через отверстие в поддоне.

Шаг 2. Присоедините сверхтонкий слив к канализационной системе, проверьте герметичность входа. Для этого надо положить под устройство лист сухой бумаги и налить воду в сифон. Оставьте в таком положении на 15–20 минут. Внимательно осмотрите бумагу, если она сухая – отлично, продолжайте монтажные работы. Если на ней появились мокрые участки, то надо искать причину их появления и устранять протечки.

Чаще всего они появляются из-за механических повреждений резиновой прокладки. Неопытные мастера после отрезания пластиковых труб не делают фаску, острые кромки прорезают очень тонкие края резины. От повреждений не предохраняют даже смазочные материалы. Надо помнить, что фаску требуется делать всегда и при любых соединениях труб с резиновыми прокладками.

Важно. Не забывайте перед заливкой ставить на место уплотнительную прокладку.

Шаг 3. Пузырьковым уровнем проверьте правильность положения слива, поверхность корпуса должна располагаться строго по линии горизонта. Контролировать надо в нескольких направлениях.

Шаг 4. Очень аккуратно залейте раствором основание под поддон. Для предупреждения засорения профессионалы настоятельно рекомендуют закрыть входное отверстие слива и немного наживить соединительные винты. Если раствор попадет в резьбовые отверстия, то удалить его оттуда довольно тяжело.

Шаг 5. После застывания поддона поставьте на место поддон.

Закрепите фланец винтами, вставьте сифон и закройте слив декоративной крышкой.

При закручивании винтов контролируйте усилия, для всех метизов они должны быть примерно одинаковыми. Вначале лишь наживляйте их, а затем по кругу подтягивайте. Не переусердствуйте, пластмассовый корпус имеет свои пределы нагрузок.

Теперь можно устанавливать дверки и внутреннее оборудование душевой кабины.

Как сделать ремонт в ванной комнате своими руками? Читайте полную инструкцию с фотоотчетом на нашем сайте!

Видео – Как сделать душевой поддон из плитки

Первоочередная и главная функция сифона – принять сливающуюся воду и перенаправить в отверстие сети канализации. Вторая – препятствование поступлению в душевую комнату затхлого воздуха из канализации. Третья – сбор мусора, попадающего в воду. Для комплексного решения разработаны конструкции затворов (ещё одно название сифона).

Затворы устанавливаются на все сантехнические приборы, кроме тех, в конструкции которых затвор уже имеется, как неотъемлемая часть конструкции. Душевые поддоны таковой не имеют, потому затворы монтируют при их установке. Особенностью душевых раковин является низкая установка, ограничивающая высоту затворных изделий.

Существующие конструкции

Из древности пришла к нам конструкция, в которой вода двух сообщающихся сосудов уравнивает свои уровни по высоте. Такие сосуды конструктивно можно получить, изогнув отрезок трубы, повернув его сгибом вниз. Вода, собравшаяся в изгибе, затворяя проход воздуха, становится водяным замком, оба конца трубы – сосудами.

Бутылочный

Сообщающиеся сосуды необязательно должны размещаться рядом. Один из сосудов может быть помещён внутри другого. Именно такая конструкция используется в гидрозатворе бутылочного типа. Это колба (бутылка), имеющая выводной патрубок и входная труба горловины, края которой находятся ниже лотка патрубка. Уровень поверхности воды задаётся высотой лотка выводной трубы. Существует конструкция, где водяной замок образуется применением двух разделённых перегородкой сообщающихся камер.

Конечно, в гидрозатворе, высота которого слишком ограничена, высота водяного замка небольшая. Если душ долго остаётся невостребованным, вода гидрозатвора испаряется, в помещение просачивается воздух из канализации. Ситуацию легко исправить, налив в душевую раковину немного воды, для наполнения гидрозатвора.

Трубный

Эта конструкция представлена гнутой в форме буквы U или S трубы. В месте сгиба трубы образуется замок из воды. Изготовляется затворное изделие чаще всего из пластиков. Бывает любой высоты, маловысотные модификации подходят для низких душевых поддонов. Мусор не задерживается внутренней гладкой поверхностью, поэтому частые прочистки не требуются. Долговечны.

Существует модификация трубного затвора, где труба гофрированная, изогнутая с образованием водяного замка. Она лишена такого достоинства основного трубного гидрозатвора, как малая загрязняемость, но может быть легко смонтирована и дотянуться до отверстия канализации туда, где неудобно. Модификация таких затворных изделий недолговечна.

Сухой

Там, где постоянно не живут, выручает сухой затвор – сравнительно новый тип запорного изделия. Вода проходит в слив напрямую, без задержки. Вместо водяного замка используется силиконовая мембрана. Она выполнена в форме трубки из полимера, которая под напором воды расправляется и пропускает поток, а без воды приходит в исходное положение. Труба работает в одну сторону, не позволяя воде возвращаться в сантехнические приборы. Это палочка-выручалочка в случаях засорения трубопроводов, когда вода на нижних этажах здания при засорах стояка поступает в устройства в санузлах.

У этого затворного устройства масса достоинств:

• Надёжно в работе, отпадает надобность в регулярных проверках,
• Обходится без воды, поэтому не перемерзает,
• Изготовлено из антикоррозионного материала,
• Просто в монтаже и может быть установлено как горизонтально, так и вертикально,
• Не шумит при работе,
• Не образует застоя воды,
• Долговечно,
• Устойчиво к засорам.

Недостатком является дороговизна.

Разработаны три основных типа, отличающиеся конструкциями, размерами и предназначением.

Для душа с низким положением раковины также используются трапы.

Для душевых поддонов с переливом

В глубоких поддонах часто предусмотрена возможность установки сифонов с переливом. Перелив – это дополнительное устройство из трубы, присоединяемой к сливному отверстию (наверху стенки раковины) и к затвору. Верхнее отверстие в душевой раковине имеет диаметр 4 см, поэтому переливная труба также имеет меньший диаметр.

Трубу делают гибкую, используют гофру, так как душевые раковины могут иметь различные размеры и их сливные отверстия могут находиться как в центре днища, так и сбоку. Поэтому расстояния от переливного отверстия до сливного у разных модификаций кабин бывает различными. Затвор же должен подходить к самым разным типам поддонов.

Модификации затворных изделий с переливом разработаны для всех типов сифонов.

Конструкции по типу запирания слива

Разработчиками сантехнических приборов для того, чтобы задержать воду в полости раковины сантехнического прибора, придумали несколько устройств. Так, кроме обычного закрытия стока с помощью пробки, слив можно перекрыть рычажком, или нажатием кнопки. Пробочный вариант всем известен. Интерес представляют два других слива.

В одном случае донный клапан выпуска поворотом рычага закрывается автоматически. Рычаг располагается рядом со смесителем, чтобы был под рукой. При повороте вентиля клапан прикрывается частично или полностью. То, что смеситель и клапан продаются вместе, и устанавливать их тоже нужно вместе – не совсем удобно.

Второе устройство получило звучное название Click-clack (иногда можно встретить название Push&Open). Это кнопочный клапан с механической защёлкой, управляемый ногой. При первом нажатии кнопки клапан закрывается, при втором – открывается. Клапан легко устанавливается и удобен для пользователя.

Выбор

Параметры и характеристики, которые определяют выбор:

1. Геометрические – размеры затвора, высота пространства под душевой кабиной, диаметр сливного отверстия;
2. Технические – производительность и пропускная способность;
3. Качество материала;
4. Сложность установки;
5. Эксплуатационные особенности.

Душевые кабины часто продаются вместе с сифонами. Если такая модификация кабины устраивает, можно приобретать. Но не менее часто приходится сифон подбирать самостоятельно. Поэтому следует обратить внимание на следующие пункты.

Геометрические параметры

Конструкция поддона, способы его установки определяют выбор монтажной высоты затвора. Производятся модификации устройств высотой от 8 до 20 см. Однако для душевой кабины, предусматривающей низкий монтаж, годятся только те, высота которых не превышает 10 см. Чем ниже высота устройства, тем легче пройдёт его установка. Самое сложное – подобрать затворы для кабины, устанавливаемой непосредственно на пол.

На рынке всё чаще продаются душевые кабины, имеющие сливные отверстия с евроразмерами – 52, 62 и 90 миллиметров. Конструктивные детали затвора должны им соответствовать.

Технические параметры

Глубина раковины душевой кабины обычно небольшая, расход воды – большой, следовательно, вода должна успевать выходить без задержек. Пропускной способностью (ПС) гидрозатвора определяется то, с какой скоростью будет утекать вода, а также то, как быстро будет засоряться затворная конструкция, насколько часто понадобится её прочистка. ПС душевых кабин в среднем составляет 30 литров в минуту. При наличии гидромассажа и других дополнительных функций расход воды повышается. Показателем, характеризующим ПС, является высота водного слоя над уровнем верха слива. При высоте h=12 см – диаметры 5.2/6.2 см, при h=15 см – диаметр 9 см. Поэтому для низких поддонов идут сифоны малых диаметров – 50 мм, для высоких – больших. В инструкции к душевой кабине указывается ПС, которую нужно учитывать, выбирая затворное устройство.

ГОСТом рекомендуется минимальная пропускная способность не менее 15 литров в минуту для душевых кабин с выпуском, не менее 21 – для сифонов с переливом и для глубоких раковин.

Качество материала

Детали, расположенные под душевой кабиной, не подвергаются внешним физическим нагрузкам, поэтому могут выйти из строя из-за старения пластика. Некачественные пластики начинают трескаться уже на второй год службы. Качественные служат долго.

Требует внимания решётка, закрывающая слив. Лучший вариант, когда она из нержавеющей стали. Это самый прочный материал, который используется для решёток. Бывают решётки из сплавов. В этом случае обратить внимание следует на декоративное покрытие. Два слоя хрома являются гарантией, что покрытие не отслоится, а решётка послужит долго. Хром устойчив к действию моющих средств, что является дополнительным преимуществом. Пластиковые никелированные решётки быстро остаются без покрытия, которое восстановить самостоятельно не удастся.

Чтобы облегчить периодическое обслуживание затворного устройства, а также защититься от канализационных запахов, затворные устройства снабжаются дополнительными деталями – сухими или гидравлическими затворами, съёмными стаканчиками-отстойниками. Надёжность затвора тем ниже, чем больше дополнительных деталей. Вероятность поломок возрастает с ростом количества деталей.

Покупая дешёвые гидрозатворы, выкидывают впустую, на ветер большие суммы, поскольку только подъём поддона позволит заменить их. В некоторых случаях демонтировать придётся всю душевую кабину, тогда без поломки её деталей не обойтись. Стоит ли экономить на затворном устройстве – решать покупателю.

Эксплуатационные качества

Сливная арматура, согласно нормативам, должна легко разбираться и собираться вручную. Это важное условие, особенно когда слив забился, или в других экстренных случаях. Поэтому монтаж затворного устройства производится с минимальным набором инструментов.

В период эксплуатации основной сложностью является чистка запорного устройства. При выборе следует продумать и этот вопрос. Некоторые модификации сделаны самопромывающимися. Некоторые очищаемы через отверстие слива. Такие модификации затворного изделия имеют выпускной диаметр – 90 мм, позволяющий, разобрать устройство, вынуть последовательно всё нужное, а потом собрать изъятое в обратном порядке.

При покупке сифона лучше выбирать изделия с клик-клаками, которые вынимаются с прочистной корзинкой

Устройство, которое имеет сифон для низких поддонов

Между многочисленными модификациями различных запорных устройств нет принципиальной разницы. Существуют отличия в форме, размерах и в материале деталей.

Из каких деталей собирается сифон для душевой кабины с низким поддоном?

1. Корпус изделия, в котором устанавливаются все прочие детали. Его крепят к поддону шпильками из сплавов, неподверженных коррозии – их может быть от 2 до 4. Наиболее часто изготовлен из пластика.
2. Две уплотнительных резинки. Тут есть нюанс. Зарубежные уплотнительные резинки имеют ребристую поверхность, тем самым повышается герметичность и уменьшается усилие для затягивания соединения. Российские резинки сделаны плоскими. На затягивание пластиковых деталей при соединении требуется приложить большее усилие. В результате пластик служит меньше.
3. Патрубок для подключения к отверстию сети канализации. Может быть угловым или прямолинейным. Чтобы им дотянуться до трубы канализации без наращивания, длину патрубка делают с запасом. При необходимости трубу укорачивают.
4. Шайба, гайка и самоуплотняющаяся прокладка, одеваемые на патрубок. Для соединения с корпусом гайку накручивают на корпусную отводную резьбу.
5. Гидрозатворный стакан (некоторые модификации изделия снабжаются сухим затвором). Стакан устанавливается в корпус. Улавливает твёрдые загрязнения и препятствует запахам. К корпусу прикручивается болтиками из металла.
6. Защитный клапан/колпачок нужен только на время монтажа самого душевого поддона, чтобы в сифон не попал строительный мусор.
7. Гидрозатвор, вставляемый в гидрозатворный стакан. Имеет уплотнительные кольца из резины.
8. Сливная решётка (нержавейка, силумин или нержавеющие сплавы). Решётка снабжена специальными зацепами для сцепления с верхом гидрозатворного стакана. За счёт них решетка держится и не может соскочить самопроизвольно.

Монтаж своими руками

Устанавливать сифон на поддон лучше в самом начале, чтобы потом можно было проверить работу других систем при их установке.

Чтобы при эксплуатации не было протечек, все поверхности соединений покрываются герметиком.

При установке сифона на акриловую раковину необходимо нанести силикон на вкладыш ближе к резьбе, чтобы обеспечить дополнительную защиту шва между акрилом и стекловолокном в сливном отверстии поддона. Если этого не сделать, в дальнейшем может начаться расслоение акрила и стекловолокна. Обязательно очистить сливное отверстие раковины от ниточек и убрать вокруг него плёнку.

Соединения нельзя перетягивать, чтобы пластик не лопнул и послужил долго.

Перед процедурой монтажа изделие собирается «вхолостую», чтобы понять, в какой последовательности будет происходить его монтаж. Нужно ознакомиться со схемой, приведённой в инструкции, изделие разобрать, собрать и разобрать снова.

Наглядно разборку сифона можно посмотреть на видео:

После этого можно приступить к его установке:

1. 1. Поддон устанавливается на основание. Замеряется высота сливного отверстия (над полом). Проверяется соблюдение уклона выводной трубы: уклон линии от сливного до канализационного отверстия должен составлять 5-6 сантиметров на метр. Если условие не выполняется, раковину душа нужно поднять на недостающую высоту. Высота пространства под раковиной для установки затворной арматуры не должна быть меньше 8 см. При правильной установке раковины, поддон снимается. Переходят к монтажу сифона.

1. Если имеется перелив, он монтируется: один конец гофры присоединяется к сливному отверстию (перелива) посредством патрубка (обязательно устанавливаются уплотнительные кольца), другой – соединяется с корпусом изделия. Для второго соединения труба продевается в гайку, на её конец надевается конусная прокладка (конусом к корпусу).
2. Монтируется выпуск, для чего сверху на сливное отверстие накладывается прокладка и устанавливается вкладыш с зацепами (или иная деталь, в зависимости от конструкции изделия), снизу устанавливается прокладка и верх сифонного корпуса. Устанавливаются детали верхней части выпуска.
3. Душевую раковину с прикреплённым изделием устанавливают на место. Гидрозатвор соединяется патрубком с канализацией.
4. Производится проверка соединения на герметичность. При удовлетворительных результатах испытания, если предстоят другие строительные работы, поверхность запорных деталей изделия закрывается защитными колпачками.

Эксплуатация

Затворы для раковин просты в эксплуатации. Уход заключается в контроле и своевременной чистке (если возникает необходимость). Чтобы очистить затворное устройство, снимают решётку, из стакана вынимают гидрозатвор, удаляют отложения. В основном к механической очистке прибегают редко. Чтобы сифоны реже засорялись, специалисты рекомендуют раз в полгода делать для профилактики промывку затворного изделия. Это делается с применением бытовых химических средств, подходящих для пластиковых конструкций.

При возникновении засора недопустима воздушная продувка гидрозатвора под большим давлением. Она может привести к разрыву частей конструкции. Также недопустимо пытаться извлечь мусор острыми предметами, так как можно повредить стенки гофрированной трубы или других деталей затворной конструкции.

Используемые источники:

• https://santehnika.guru/aksessuary/sifony-dlya-poddonov-dushevyh.html
• https://stroyday.ru/remont-kvartiry/ustanovka-i-remont-santexniki/sliv-dlya-dushevoj-kabiny.html
• https://www.kanalizaciya-stroy.ru/sifon-dlya-nizkih-poddonov.html
