Схема правильного подключения полотенцесушителя лесенка в частном и многоквартирном доме

Полотенцесушитель в частном доме – это не только удобное приспособление для сушки вещей, а и дополнительный элемент обогрева помещения. Эффективность его использования во многом зависит от конструктивных особенностей и способа подсоединения к отопительной системе. Подключение устройства требует соблюдения определенных требований и правил.

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

1. Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
2. Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
3. Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

1. Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
2. Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
3. Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
4. Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Требования к схемам подключения

Установка полотенцесушителя осуществляется согласно определенной схеме, которая подбирается с учетом характеристик модели и расположения трубопровода в помещении. Наиболее распространенной и эффективной считается боковая и нижняя врезка. Каждый вариант имеет свои особенности подключения.

При использовании установки сушки для полотенец методом нижней врезки необходимо учитывать:

• полотенцесушитель должен располагаться выше уровня нижнего отвода от стояка;
• на протяжении прямолинейные участков труб полотенцесушителя исключается наличие впадин и выступов, которые могут стать причиной скопления воздуха в системе;
• при использовании байпаса смещенного или зауженного типа, верхний подвод к стояку необходимо размещать ниже устройства для сушки;
• скрытые в стенах участки труб должны быть защищены термостойкой изоляцией.

Нижняя схема подключения обеспечивает рабочий процесс независимо от направления водяного потока.

Установка полотенцесушителя с помощью диагонального или бокового подсоединения является более практичной. Основным условием такого типа подключения является:

• отсутствие изгибов на подводящем трубопроводе;
• уклон подведенного трубопровода должен быть не менее 3 миллиметров на один метр подводки;
• при установке полотенцесушителя на небольшом расстоянии от стояка и использовании трубы с сечением 32 миллиметра возможен вариант горизонтального подключения труб;
• места подсоединения устройства для сушки полотенец должны находиться между верхним и нижним отводом вертикального трубопровода.

При диагональном подключении не требуется стравливание воздуха и допускается любое расстояние устройства к стояку.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

• обеспечение обогрева ванной комнаты без применения радиаторов;
• удобное использование независимо от времени года;
• возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

• возможность использования устройства в качестве основного обогрева ванной комнаты;
• невысокие затраты монтажа;
• применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

• бесперебойное использование при круглогодичной подаче горячей воды;
• простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

• для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
• ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Материалы для работы

В частных домах преимущественно устанавливают водяные полотенцесушители, которые подключают непосредственно к системе обогрева.

В процессе подключения устройства необходимо использовать такие материалы:

• запорные вентили;
• фитинги – муфты, отводы, сгоны;
• воздухоотводный клапан;
• монтажная пакля или лента;
• крепежные элементы – дюбели, кронштейны, болты, шурупы.

Специалисты рекомендуют установить на полотенцесушитель байпас, который представляет собой отрезок трубы с тройниками на краях. При этом на концы сушки монтируются шаровые краны.

Правила и порядок работы по подключению полотенцесушителя

Установка устройства в отопительный контур осуществляется посредством врезки трубопровода. Перед монтажными работами проводится отключение подачи воды и слив теплоносителя с системы.

Подключение водяной сушки для полотенец осуществляется в такой последовательности:

• определяется метро расположения устройства, проводятся соответствующие замеры;
• на концах трубопровода нарезается резьба;
• осуществляется сборка байпаса, на трубе фиксируются тройники и запорный вентиль;
• для обеспечения полной герметичности соединений используется пакля или специальная нить;
• на отводы устанавливаются шаровые запорные клапаны, к которым подключаются вводы устройства.

Подсоединенные к полотенцесушителя вентили оставляются в открытом положении, а запорный механизм на байпасе перекрывается. После подключения сушки необходимо наполнить систему водой и под давлением проверить стыки на отсутствие утечек.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Частный дом имеет более благоприятные условия для установки полотенцесушителя (далее ПС). Наличие автономного водоснабжения гарантирует чистоту воды. А это значит, что можно устанавливать модели сушилок, более требовательных к присутствию в ней осадка. Размеры ванных комнат в частных домах достаточно большие, что позволяет использовать крупногабаритные ПС. При проведении работ по установке полотенцесушителя владельцу дома не нужно получать разрешение соседей или снабжающих организаций.

Подключение ПС в частном доме имеет определенные тонкости, без знания которых невозможно обеспечить его полноценное использование. Как правило, такое жильё имеет автономную систему отопления и горячего водоснабжения, работающую сезонно. Обеспечить круглогодичную работу ПС можно путем его подключения к отдельному закрытому контуру отопления. Такой способ позволяет использовать любые модели ПС, включая самые мощные, позволяющие отапливать ванную комнату без радиаторов и систем теплого пола.

Если ПС будет выполнять функцию отопительного прибора ванной комнаты, его мощность рассчитывают исходя из температуры теплоносителя плюс 60 градусов Цельсия. Для радиатора отопления этот показатель составляет плюс 80 градусов Цельсия.

Монтаж отдельного контура для ПС потребует прокладки трубопровода, установки дополнительного насоса и запорной арматуры. Все это существенно увеличивает затраты на установку и эксплуатацию ПС.

Если в доме предусмотрена автономная система горячего водоснабжения, полотенцесушитель можно установить в контур ее рециркуляции. Такой способ наиболее экономный, так как не влечет за собой лишних затрат на оборудование и подходит для круглогодичной эксплуатации. Вместе с тем выбор ПС будет ограничен только подходящими для этого моделями.

Модель полотенцесушителя для установки в контур горячего водоснабжения должна быть изготовлена из нержавеющей стали и предназначена для использования только с водой.

Следует отметить, что из-за малой мощности использовать такой ПС для отопления, можно только в ванных комнатах небольшой площади. В более просторных помещениях придется устанавливать радиаторы или систему теплого пола.

Независимо от места установки полотенцесушителя в частном доме, работы не отличаются от такого же процесса в квартире. Однако, следует соблюдать некоторые правила:

1. Если подводка не длиннее 50 см, трубу располагают горизонтально. Более длинные трубы укладывают с уклоном по всей длине.
2. При диаметре подводящей трубы 40-50 мм расстояние между ней и стеной должно составлять не менее 5 см. Трубки диаметром менее 23 мм следует крепить на расстоянии 3,5 см от стены.
3. Из-за температурной деформации горячих труб, следует закреплять полотенцесушитель на опорах свободным способом. При жестком способе крепления трубки ПС могут лопнуть.

Новые публикации выходят ежедневно на нашем канале в Яндекс.Дзене

Перейти в Яндекс.Дзен.

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Галерея изображенийПолотенцесушители, подключаемые к стоякам централизованных сетей горячего водоснабжения, используются как приборы для сушки белья и обогреватели ванных комнатИзготавливают их из бесшовных стальных труб в виде лестниц с перекладинами или выполненных в форме змеевика конструкцийПриборы изготавливают из материалов, устойчивых к стандартным для ванных и душевых условиям эксплуатации. Внешнее покрытие защищает трубы от ржавленияПриборы-полотенцесушители, выпускаемые для подключения к стоякам ГВС, могут использоваться в качестве радиаторных типов, допускаются к подключению в контуры отопленияСпецифика полотенцесушителей для ГВСОсобенности полотенцесушителей для ГВСПолотенцесушитель с порошковым покрытиемШирокая сфера применения приборов для водоснабжения

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно выполнить разными способами.

Тактика работ зависит от модификации змеевика:

1. Верхнее подключение. Вода поступает сверху, а обратка расположена снизу.
2. Нижнее подключение. Теплоноситель входит с одной стороны, а выводится с другой.
3. По диагонали. Подвод сверху, отвод внизу с противоположной стороны.
4. В нижней части прибора по центру.

Независимо от того, куда подключают ПС — в систему ГСВ или к стояку центрального отопления, используются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать, как наглядную инструкцию при выполнении работы своими руками (+)

Монтаж полотенцесушителя в стояк

Чтобы врезать полотенцесушитель в ванной, находящейся в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, подсоединяющие его к общей трубе. Основное, чтобы присоединительные патрубки нового прибора имели аналогичные размеры.

Галерея изображенийПолотенцесушители радиаторного типа предназначены для обогрева гигиенических помещений площадью более 5 м²У полотенцесушителей радиаторного типа, предназначенных для врезки в отопление, сфера применения ограничена исключительно отопительными контурамиОбе разновидности полотенцесушителей, как для ГВС, так и для отопления, могут устанавливаться либо там, где проходят стояки, либо в смежном помещенииПри установке в смежном помещении в проделанные в стене отверстия под трубы устанавливаются гильзы, облегчающие в дальнейшем работы по замене и ремонтуПолотенцесушитель в ванной комнатеПрибор рядом со стояками подачи и обраткиРасположение в смежном помещенииУстановка гильз для трубной подводки

Когда прибор старого образца к стояку горячей воды приварен, то отсоединить его сложнее. Лучшее решение — при подключении полотенцесушителя своими руками, заменить и стояк — частично или полностью.Второй вариант предпочтительней. Куски старой трубы, оставленные в перекрытиях, представляют потенциальную угрозу.

Стояк вместе со старым агрегатом вырезают при помощи болгарки, затем нарезают трубную резьбу у соседей сверху и снизу, подключают новый стояк и выводят в свое помещение.

Использование полипропиленовых труб с таким же диаметром предпочтительней, чем стальных. Они более дешевые, легче, не подвержены коррозии, устойчивы к воздействию высоких температур, прочные.

Для уплотнения резьбовых разборных соединений полотенцесушителей как прочих видов сантехнических и отопительных приборов лучше использовать долговечные натуральный варианты: сантехнический лен и выполненную из него нить

Существует большой выбор фитингов для ППС труб, которые вваривают в стояк, чтобы перейти на резьбу и подсоединить полотенцесушитель.

Для пайки применяют специальный паяльник. Многие устраивают короб, чтобы скрыть за ним разводку, не меняя схему подключения.

Самостоятельная установка ПС простой конфигурации

Сушилку собирают, монтируют на подводке запорные краны с использованием разъемных соединений, затем примеряют на заранее размеченное место на стене, проверяют горизонтальность и вертикальность, фиксируют кронштейны для крепежа ПС.

Прежде чем устанавливать полотенцесушитель, хорошо продумайте все моменты: определите для него место, изучите схему монтажа, нарисуйте примерный эскиз (+)

Подключение выполняют по следующей технологии:

1. Устанавливают байпас, используя трубы или тройники. В местах, где он соединяется с прибором, устанавливают по одному вентилю.
2. Закрепляют полотенцесушитель, используя кронштейны или другой крепеж.
3. Соединяют прибор с вентилями, применяя втулки или фитинговые соединения.
4. Медленно открывают краны и наполняют агрегат водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключить прибор или даже вовсе снять, установить на нем термостат, поддерживающий заданную температуру.

Байпас — важная составляющая схемы подключения ПС. Предусмотреть его установку нужно на самом начальном этапе монтажа (+)

Многие, стараясь оптимизировать циркуляцию теплоносителя через сушилку, делают его смещенным или выбирают для него трубу диаметром на 1 порядок меньше, чем подводка. Профессионалы считают такой подход неоправданным. В приборе с простой конфигурацией хорошая циркуляция наблюдается и с прямым байпасом.

Объяснить это явление можно при помощи законов физики: остывающая жидкость в полотенцесушителе , имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому он устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в отопительный контур выполняется как с байпасом, так и без него. Использование крана, перекрывающего поток, зависит от того в многоэтажном или частном доме производится монтаж полотенцесушителя (+)

В результате охлажденная жидкость выталкивается в центральную трубу из нижней точки агрегата. Жидкость с более высокой температурой из стояка поступает в верхнюю точку полотенцесушителя и цикл повторяется. Охлаждаемая вода здесь выполняет роль вечного двигателя.

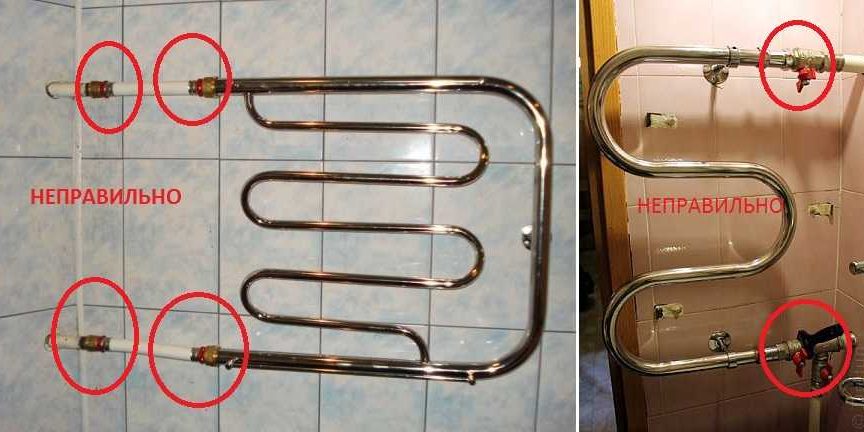

Некоторые советуют устанавливать на байпасе запорную арматуру для перекрытия потока воды. Но это противоречит правилу, по которому в многоэтажном доме ни один хозяин квартиры не должен иметь никакой возможности перекрыть центральный стояк самостоятельно и лишить всех горячей воды.

Другое дело — частный дом, здесь владелец может поставить кран, где пожелает, но если система правильно сбалансирована и имеются термостатические приборы, то потребности в установке крана на перемычке нет.

Не слишком эстетически привлекательную открытую подводку труб можно скрыть:

Галерея изображенийС внедрением пластиковых труб в сантехническое дело стала возможной скрытая прокладка труб, подключающих полотенцесушитель к стоякуОтлично, если трубы можно поместить в нишу и закрыть фальш-стеной, маскирующей разводку, но не препятствующей ремонту и замене при необходимостиИспользованные для подключения прибора трубы можно скрыть за панелью из гипсокартона, для устройства которой профиль крепится непосредственно к стенеЕсли в санузле есть достаточно свободного пространства узлы подключения к стояку и сам стояк лучше скрыть за коробомВариант скрытой прокладкиУстройство подводки в нишеМаскирующая панель из гипсокартонаСооружение короба для стояка и труб

Запорные краны перед ПС нужны для того, чтобы управлять его работой. Для этой цели пригодны как шаровые, так и 2-позиционные, многооборотные варианты. Для удаления воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать путем откручивания гайки, но из-за этого быстро приходят в негодность уплотнители. Если при наличии на кранах резьбы, ее нет на трубах, то ее следует либо нарезать, либо приварить подходящий фитинг.

В новостройке выполнять монтаж полотенцесушителя в систему отопления проще, но теплым он будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью «лесенка»

На естественной циркуляции могут работать и схемы подключения полотенцесушителя «Лесенка» к стояку, при этом наиболее часто применяют, хорошо зарекомендовавшие себя, подключения — боковое или диагональное.

Для этих схем не играет роли ни направление подачи теплоносителя в стояке, ни скорость циркуляции теплоносителя, не наблюдается завоздушивание системы в случае отключения подачи воды.

Полотенцесушитель «Лесенка» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, его монтаж можно выполнить самостоятельно (+)

Последовательность подключения такая же, как и в случае с ПС простой конфигурации.

Чтобы схема работала, нужно учесть некоторые особенности:

1. Отвод стояка, находящийся вверху, располагайте на уровне ПС или выше его верхней точки, а тот, что внизу — наравне или ниже нижней точки.
2. Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникать воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, минимум ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный прогрев — более горячие сверху и холоднее снизу.
4. Помещайте пластиковые трубы в изоляцию, если вы запланировали замуровать их в стену.

В случае, если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в сочетании с принудительной. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Положительные стороны тоже имеются: при верхней подаче работает стабильно, не завоздушивается, полотенцесушитель можно удалить от стояка на произвольное расстояние.

Боковая и диагональная схема подключение ПС приблизительно равны по эффективности (+)

Если принято решение выполнить нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые плюсы: направление подачи воды в центральном стояке не имеет значения, появляется возможность скрыть трубы под ванной.

Основной недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является устройство нижнего отвода ниже корпуса ПС.

При желании, нижнее подключение можно переделать в боковое. Для этого на входной и выходной трубе монтируют уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе работоспособность системы нарушится. Обратная модернизация — переделка бокового соединения на нижнее, невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Смотрится такая конструкция эстетично (+)

Врезка ПС в централизованную отопительную систему

Если вы хотите выполнить монтаж сушилки для полотенец зимой, то из этой затеи вряд ли что-то получится. В этом случае придется останавливать отопление и удалять из системы теплоноситель, так что придется подождать до лета.

Но и тогда работа усложняется тем, что отопительную систему нужно опустошать, а ее подпитку перекрывать. Для всего этого нужно заручиться разрешением служб ЖКХ.

Затруднительно провести и проверку работоспособности ПС летом. Изъяны, в виде протечек в месте сварных швов и резьбовых соединений, проявят себя только после подключения отопления. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после байпаса.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройке до выполнение отделочных работ:

Ролик об ошибках выбора и подключения полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

Есть, что дополнить или возникли вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

13.08.201916 мин.СантехникаСодержание1. Виды конструкций, материалы1.1. Принцип работы1.2. Материалы2. Выбор схемы подключения2.1. Боковой, диагональный подвод2.2. Нижний подвод3. Технология подключения3.1. Материалы, инструменты3.2. Монтаж водяного полотенцесушителя3.3. Подключение электрического оборудования4. Распространенные ошибки

Невозможно найти человека, равнодушного к комфорту собственного дома. Особенно это касается кухонь, ванных комнат, совмещенных санузлов, которыми приходится пользоваться постоянно. Если говорить о последних, то для этих помещений очень важен подходящий температурный режим, а также отсутствие чрезмерной влажности. Чтобы обеспечить комфорт и решить обе задачи, необходима установка и подключение полотенцесушителя. Операция не так сложна, чтобы требовать помощи профессионала, однако перед монтажом дополнительного источника тепла не помешает вооружиться некоторыми знаниями. Они позволят сделать работу грамотно, помогут избежать потенциальных переделок в дальнейшем.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

При выборе полотенцесушителя принцип работы, привлекательный вид не главные критерии. Необходимо учитывать максимально допустимое давление в отопительных либо водопроводных трубах, потому что материал должен с честью выдерживать потенциальные неприятности — гидроудары.

Выбор схемы подключения

Это первый этап подобных сантехнических работ. Если заранее не изучить основные способы установки, то вероятность совершения ошибки при работе повысится.

Самый простой вариант — подключение непосредственно к стояку. В этом случае полотенцесушитель (разных форм) становится его неотъемлемой частью. Такой монтаж можно увидеть в домах, имеющих старую систему водоснабжения. Данная схема не предусматривает установку шаровых кранов либо иных запорных элементов, так как при их запирании перекрывается стояк, а значит, соседи остаются без горячего водоснабжения. Поэтому, для того чтобы получить возможность отключения или самостоятельной регулировки температуры в полотенцесушителе, подключают байпас.

Боковой, диагональный подвод

Подключение полотенцесушителя с запорными элементами и байпасом возможно этими двумя способами. Разница между ними мала, но каждый мастер делает выбор, исходя из своих соображений. Эффективной работы данной схемы можно добиться, если следовать нескольким правилам:

1. Полотенцесушитель, располагающийся в 2000 мм (или более) от стояка, должен иметь врезку верхнего отвода выше, чем сама точка подключения у конструкции, нижняя — ниже. Если расстояние меньше этой цифры, то допускают монтаж прямых подводов, так как уклон в этом случае не нужен.
2. Трубы, которые соединяют отводы с полотенцесушителем, обязаны быть прямыми: не иметь «горбов», провоцирующих постепенное скапливание воздуха — пробку, перекроющую со временем циркуляцию воды. Если есть возможность, то пластиковые подводы, которые запланировано спрятать в стены, лучше укрыть теплоизоляционным материалом.

Нижний подвод

Некоторые большие модели Н-образной формы (лесенки) допускают схему подключения с нижними подводами. Данное боковое либо диагональное присоединение тоже требует соблюдения нескольких правил, обеспечивающих эффективную работу.

1. Если диаметры стояка и байпаса не совпадают (последний меньше), то верхнюю врезку располагают ниже полотенцесушителя. Точно так же поступают, когда байпас имеет смещение. Нижняя врезка всегда обязана находиться ниже конструкции.
2. В этом случае тоже рекомендуется теплоизоляция подводов, запрещены «горбы». Использование воздухоотводчика — крана Маевского — первая необходимость.

Если байпас не смещен, имеет аналогичный диаметр, то верхняя врезка может располагаться выше низа полотенцесушителя. Для проведения качественной установки, необходимо знать, что:

• подводящий и отводящий трубопроводы должны иметь уклон — как минимум 3 мм на каждый метр, больше — лучше;
• хорошую циркуляцию воды в полотенцесушителе, находящемся далеко от стояка, обеспечит диаметр труб, составляющий более 32 мм, меньшее сечение допускают для полотенечных сушек, расположенных близко;
• любые неровности труб (выступы, углубления) негативно скажутся на циркуляции теплоносителя;
• утепление подводящих ПВХ труб рекомендовано при любой схеме подключения.

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

• карандаш, рулетка;
• кран Маевского, муфта, 2 тройника;
• крепежи, кронштейны;
• нож, паяльник для ПВХ труб;
• отвертка, молоток;
• пакля либо ФУМ-лента;
• разводной ключ;
• ПВХ трубы;
• уровень;
• фитинги — прямые, угловые;
• шаровые краны.

Монтаж водяного полотенцесушителя

Это наиболее частый вид конструкции, подсоединяемой к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый этап — демонтаж старого изделия. В этом случае сначала перекрывают горячую воду и снимают старую конструкцию. Если ее нет, то работы проводят по такой схеме:

1. Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
2. Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
3. Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
4. С помощью фитингов подключают отводы, регулируют их направление.
5. Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

Подключение электрического оборудования

Такая сушка может быть установлена в любом помещении, где есть розетка. В этом случае конструкцию закрепляют на стене, потом подключают к электросети. Так как в ванной всегда повышенный уровень влажности, нормам безопасности уделяют особое внимание:

• заземление в квартире — условие обязательное;
• устанавливают только скрытую изолированную проводку, безопасные розетки;
• использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

• нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
• расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
• между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

1. Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
2. Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
3. Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
4. Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
5. Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами. Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму.

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Скоро Новый Год 2020. Посмотрите как украсить комнаты, кабинет, класс в школе. А также как сделать новогодние поделки своими руками.ПосмотретьКомментарииКомментариев пока нетДобавить комментарий<index>

Повышенная влажность и плохая вентиляция приводят к появлению плесени на халатах, полотенцах и отделке ванной. Для просушки вещей и воздуха в помещении можно использовать полотенцесушитель — прибор, который подключается к электросети или водяному теплоносителю.

Чаще всего устройство монтируется в стояк горячего водоснабжения или отопления, поэтому во избежание аварий нужно строго соблюдать правила установки полотенцесушителя.

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

1. Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.

2. Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.

3. Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.



В зависимости от формы полотенцесушители делятся на следующие типы:

• скоба (П-образный);

• змеевик (М-образный);

• «Лесенка»;

• «Фокстрот» (скоба с внутренним змеевиком);

• «Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Во избежание образования гальванической пары, которая приводит к ржавению, к металлической трубе подсоединяется сушилка из того же материала. Полипропиленовый (пластиковый) стояк допускает использование любого материала.

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

При подключении снизу оба патрубка подсоединяются к нижним отводам сушилки. Преимуществом такой схемы является независимость от направления теплоносителя. При движении воды сверху вниз отвод располагается ниже уровня полотенцесушителя, а верхний — вровень с ним.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

1. Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.

2. Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.

3. Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.

4. Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.

5. Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.

2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.

3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.

4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Последовательность установки прибора такая же, как и для змеевика. Форма нагревателя учитывается только при выборе схемы и разметки крепления. Кронштейны устанавливаются в 2 точках на уровне середины «лесенки».

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Подключение полотенцесушителя в загородном доме

Монтаж нагревателя в частном доме имеет ряд преимуществ:

• не требуются разрешение УК и оповещение соседей;

• габариты прибора не ограничиваются стандартными размерами ванной в многоквартирных домах;

• при наличии собственной чистой скважины трубы не забиваются осадком и грязью, можно приобретать импортную систему, требовательную к качеству теплоносителя;

• владелец может устанавливать запорную арматуру в любой точке, т.к. прекращение циркуляции воды не влияет на ее наличие и температуру у других пользователей ГВС.

В загородных домах прибор устанавливается по тому же алгоритму, что и в квартире.

Распространенные ошибки при самостоятельном подключении

К основным ошибкам самостоятельного монтажа сушилки относятся:

1. Неправильная форма и уклон подводящих труб. Отсутствие уклона на узких соединениях и врезка патрубка выше уровня отвода приводят к застою теплоносителя. Наличие петель («горбов» на верхнем патрубке и «провалов» на нижнем) делает систему неработоспособной.

2. Установка запорной арматуры перед байпасом, без перемычки или на ней. Перекрытие крана при отсутствии альтернативного пути для теплоносителя приводит к полному прекращению ГВС и падению температуры в стояке.

3. Стравливание воздуха из системы, подключенной к стояку отопления. Многие пользователи не уточняют тип подсоединения нагревателя. Ошибочно принимая остывание труб за признак воздушной пробки, они пытаются отсоединить патрубок и стравить газ. В стояке отопления всегда присутствует вода, поэтому при демонтаже без перекрытия общего крана в квартире произойдет потоп.

4. Использование металлопластиковых труб для подвода. Для экономии места некоторые новички ставят на отводы полотенцесушителя гибкие шланги. Это приводит к увеличению гидравлического сопротивления, завоздушиванию системы и застою теплоносителя. Кроме этого, фитинги для металлопластиковых систем имеют толстую внутреннюю часть, которая укрепляет соединение, но локально сужает диаметр трубы.

5. Слишком сильное сужение байпаса. Уменьшение диаметра перемычки более чем на 1 размерный шаг ухудшает циркуляцию, снижает температуру воды во всех точках водозабора, которые находятся ниже, и негативно влияет на напор по всему стояку.

Ошибки в разводке труб не только снижают давление в системе ГВС, но и увеличивают нагрузку на соединения сушилки. Если неправильный монтаж спровоцирует затопление или аварию на стояке, то владелец квартиры будет вынужден оплачивать ущерб соседям.

</index>

Похожие статьи

Самостоятельная сборка душевой кабины «Ниагара»Порядок установки проточного водонагревателяКак пользоваться душевой кабинойКак пользоваться джакузи дома

Подпишитесь на нас, пожалуйста!

Мы не будем спамить, честно!

Спасибо, большое, Вы сделали нас счастливее!

Какая-то ошибка, приносим свои извинения!

Очень просим подписаться на наши новости!

</h6>Используемые источники:

• https://pechiexpert.ru/polotentsesushitelej-v-chastnom-dome-01/
• https://folksland.net/sovety/kakie-tonkosti-nuzhno-znat-pri-podklyuchenii-polotentsesushitelya-v-chastnom-dome.html
• https://sovet-ingenera.com/santeh/zmeevik/kak-podklyuchit-polotencesushitel.html
• https://dom-i-remont.info/posts/santehnika/podklyuchenie-polotentsesushitelya-shemyi-podvodnyie-kamni-oshibki/
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/ustanovka-polotentsesushitelya-v-vannoj-svoimi-rukami/
