СГБ G2,5 «Сигнал» с вертикальным подключением

Счетчики газа бытовые СГБ G2,5, СГБ G4-1

Назначение:

коммерческий учёт газа

Выпускаются в левом и правом исполнениях:

СГБ G2,5 — входной патрубок слева

СГБ G2,5-02 — входной патрубок справа

СГБ G4-1-01 — входной патрубок слева

СГБ G4-1-03 — входной патрубок справа

По сравнению с аналогами, конструкция обеспечивает оперативный ремонт или замену элементов без применения специальной оснастки!

В комплект поставки входит фильтрующий элемент

Монтажные элементы (гайки + ниппеля) поставляются по отдельному заказу

Технические характеристики бытовых счетчиков газа СГБ
Наименование параметра	Тип изделия
СГБ G2,5	СГБ G4-1
Измеряемая среда	Природный газ по ГОСТ 5542-87 Сжиженный газ по ГОСТ 20448-90
Диапазон измерения расхода газа, м3/ч	0,025…4	0,04…6
Номинальный измеряемый расход объема газа, м3/ч	2,5	4
Погрешность измерения, %	в диапазонах, м3/ч	0,025…0,25	0,04…0,4
±3,0
в диапазонах, м3/ч	0,25…4,0	0,4…6
±1,5
Порог чувствительности, м3/ч, не более	0,005	0,008
Рабочее давление, кПа	1 … 10
Циклический объём, дм3	1,5
Цена деления отсчетного устройства, м3/ч (л/ч)	0,0002
Температура окружающей и измеряемой среды, °С	-40 … +60
Габаритные размеры, мм	293х206х129

Присоединительные размеры
Диаметр ниппелей	3/4 «
Дезьба штуцеров	М33 х 1,5
Масса, кг	3,5
Срок службы, лет	20
Межповерочный интервал, лет	8
Гарантийный срок, мес.	18

Заказать Счетчики газа бытовые СГБ G2,5, СГБ G4-1 узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение.

Счётчик СГБ G2.5 – прибор диафрагменного типа, определяющий объём потреблённого газового топлива в бытовом секторе – частном доме или квартире МКД, при использовании газа на нужды населения.

Устройство счётчика

Измерение производится путём учёта количества заполнений газом мерного объёма пространства за счёт срабатывания мембраны.

Прибор включает два блока:

• герметичный отсек;
• счётный узел.

Закрытый корпус первого блока укомплектован:

• двумя измерительными камерами с диафрагмами и рычажной системой;
• кривошипно-шатунным механизмом;
• распределительным узлом.

Счётный механизм представляет систему роликов, заключённых в отдельный корпус, закрытый крышкой. Через систему рычагов движение от мембран передаётся на отсчётное устройство, с последующим отображением показателей по обращению роликов. Количество разрядов в счётном устройстве – восемь.

Технические характеристики

Технические характеристики счётчиков СГБ G2.5 и СГБ G2.5-1; СГБ G4 и СГБ G4-1

Паспорт прибора

Технический паспорт счётчика СГБ G2.5: Смотреть.

Руководство по эксплуатации: Смотреть.

Срок службы прибора

Использование качественных комплектующих и надёжная конструкция обеспечивает продолжительность эксплуатации газомера до 20 лет.

Межповерочный интервал

Поверка производится представителями специализированной организации с величиной межповерочного интервала в 10 лет. Если поверка не пройдена в установленный срок, эксплуатация аппарата не допускается.

Стоимость счётчика

Продукция предлагается к реализации по цене от 1300 рублей. Стоимость может быть снижена при оптовой покупке.

Как снять показания

При снятии показаний учитывается пятиразрядное значение целого числа, без включения дробных долей.

На фото показан счётчик СГБ G4, эти два счётчика аналогичны(табло тоже одинаковое) поэтому показания будут сниматься также.

Жёлтый прямоугольник — выписываются значения и находится разница. Красный прямоугольник — учитывает доли кубов. Зелёная стрелка — разделительная запятая или точка.

Для определения израсходованных кубов за месяц, необходимо: всего кубов = числа на табло(в день снятия показаний) — числа на табло месяц назад.

Рекомендуем:  Счётчик газа Агат G16 — преимущества и описание

Сумму, которую нужно заплатить: сумма оплаты = всего кубов * на расценку за 1 куб газа.

Преимущества прибора

Изделие характеризуют следующие достоинства:

• надёжность, компактные размеры и простота конструкции; Габаритные размеры счётчика СГК G2.5
• оптимальная стоимость;
• большой межповерочный интервал;
• низкая погрешность учёта данных, вне зависимости от наработки;
• бесшумная работа;
• отсутствие возможности фальсификации показаний путём остановки или отмотки.

При разработке конструкции учтены все требования стандартов, определяющих качественные характеристики измерительного оборудования.

Разновидности данного счётчика

Изделие выпускается в различных модификациях, различающихся следующими характеристиками:

• право- и левосторонним размещением входного штуцера;
• горизонтальным и вертикальным расположением мест подключения в последнем случае маркировка модели обозначается G 25-1;
• тремя диаметрами резьб на штуцерах – метрическая 33 с шагом 1,5, дюймовые 1,25 и ¾. Модели G 25-1 представлены только первым из трёх перечисленных вариантов.

Потребитель имеет возможность приобрести модификацию, с учётом особенностей схемы подвода газа и размещения приборов.

Можно ли остановить

Стопорное устройство и особенности конструкции газомера не допускают остановку прибора или отмотку показаний с целью хищения голубого топлива.

В видео показан счётчик СГБ G4, но эти два прибора аналогичны друг другу отличаются лишь пропускной способностью.

Установка счётчика

Монтаж аппарата осуществляется при отсутствии газа в магистрали в месте, обеспечивающем предохранение устройства от механического и других видов повреждений.

Габаритные размеры и расстояния размещения счётчика от плиты

Примыкающая труба должна надёжно крепиться, согласно строительным нормам. Обеспечивается обратный уклон, чтобы исключить стекание конденсационной влаги внутрь конструкции.

Не допускается герметизировать соединение газомера сваркой. Результат монтажа подтверждается соответствующим актом.

Счётчик газа СГБ G2,5 – диафрагменный прибор отечественного производства для измерения объёмов потребления газа в бытовых целях. Изделие рассчитано на работу с газовым топливом неагрессивных свойств и может устанавливаться в квартирах или частных домах, имеющих плиты и колонки. Счётчик может эксплуатироваться самостоятельно или подключаться в централизованную систему контроля.

Вид счётчика – СГБ G2.5

Устройство и принцип работы

Корпус аппарата, выполненный из двух частей, включает:

• герметичный модуль;
• счётное устройство.

Герметичный модуль состоит из:

• кривошипно-шатунного механизма, оборудованного стопором, не допускающим вращения в обратном направлении;
• распределительной системы;
• двух измерительных камер с мембранами и рычажной системой.

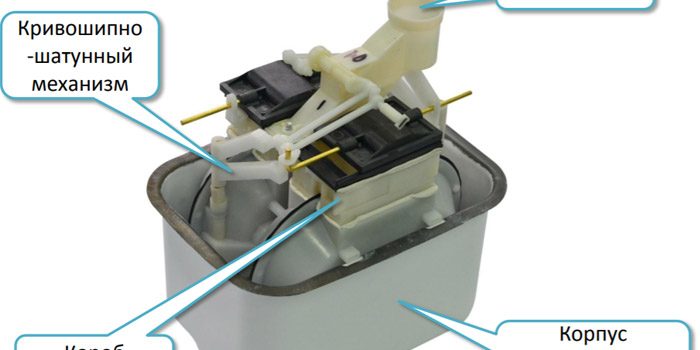

Конструкция СГБ G

Газомер оборудован восьмиразрядным роликовым счётным устройством механического типа. В зависимости от модификации предусмотрено наличие радио модуля или низкочастотного датчика, удалённо передающих показания на стороннее устройство. Указанное оборудование размещается на счётном устройстве, извне.

Газовая смесь, поступая в верхнюю часть корпуса, сдвигает мембрану, приводящую в действие счётный механизм. Возвращаясь под действием естественной упругости материала, мембрана перераспределяет подачу газа в другую камеру. Учёт ведётся, в зависимости от количества срабатываний мембран, указывающих на заполнение газом мерных объёмов измерительных камер.

Технические характеристики

Характеристики	Значение
Измеряемая среда
Максимальный расход, Qмакс, м.куб./ч	4
Номинальный расход, Qном, м.куб./ч	2,5
Минимальный расход, , Qмин, м.куб./ч	0,025
Рабочее давление, кПа, не более	10
Максимальное давление, кПа, не более	50
Температура измеряемой среды, °С	-40… +60
Пределы допускаемой основной относительной погрешности при выпуске из производства и после ремонта в диапазонах расхода, %, не более
при выпуске из производства и после ремонта:
при эксплуатации:
Дополнительная погрешность, вызванная отклонением температуры изменяемого газа от 20°С при изменении температуры на 1°С, %, не более	0,45
Потеря давления при максимальном расходе, Па (мм вод. ст.), не более	200 (20)
Порог чувствительности, м.куб./ч, не более	0,005
Циклический объем, дм. куб.	1,2
Емкость отсчетного устройства, м.куб.	99999,999
Цена деления ролика, м.куб. (дм. куб.)	0,0002 (0,2)
Масса без монтажных деталей, кг, не более:
Нормативный срок службы, лет	20
Межповерочный интервал, лет	10
Цена, рос. руб.	от 1600

Документация прибора

Руководство по эксплуатации: Смотреть

Презентация производителя: Смотреть

Свидетельство: Смотреть

Сертификат: Смотреть

Гарантия на прибор

Изготовителем гарантируется безаварийная работа устройства в течение полутора лет после установки, в пределах 40-ка месяцев от даты выпуска продукции.

Выход аппарата из строя подтверждается актом, составленным представителем коммунальной организации. Бесплатный ремонт в течение гарантийного срока осуществляется в сервисных центрах изготовителя, без дополнительной платы. Производитель не принимает рекламации, если выявлены следующие нарушения:

• механические повреждения в процессе перевозки;
• отсутствие заводских пломб;
• допущена неправильная эксплуатация;
• выход из строя вызван воздействием пожара, стихии, бытовыми факторами.

Преимущества прибора

Представленный газомер характеризуют следующие конкурентные преимущества:

• традиционность конструкции, обеспечивающая надёжность и длительный срок эксплуатации;
• большая продолжительность интервала между поверками;
• использование качественных материалов для комплектующих;
• соответствие требованиям государственных стандартов;
• высокая точность измерения;
• возможность централизованного контроля за счёт установки дополнительного оборудования (для отдельных модификаций);
• современный и привлекательный дизайн;
• выбор исполнения, в зависимости от особенностей подключения;
• разумная ценовая политика компании;
• гарантированная защита от постороннего воздействия за счёт использования неметаллических материалов в механизмах и доступности функции удалённой передачи данных.

Разновидности счётчика

Производитель предлагает исполнения аппарата, различающиеся конструктивными особенностями:

• право- и левосторонним размещением входного и выходного штуцеров;
• верхним или боковым расположением входа и выхода;
• двумя вариантами метрической резьбы и тремя – дюймовой на впускном и выпускном патрубках;
• выбором материала для изготовления корпуса – сталь или алюминий;
• наличием дополнительного модуля для удалённой передачи показаний, установленного на счётном устройстве.

Снятие показаний

Потреблённый объём газа указан на 8-ми роликах механического табло. При записи показаний учитывается целое количество кубометров, обозначенное на 5-ти роликах, расположенных слева и отличающихся цветовым оформлением. Порядок процедуры снятия показаний:

1. Выписывается текущее количество кубометров, указанное на табло.
2. От выписанного числа вычитается значение, полученное месяцем ранее.
3. Результат перемножается на тариф расценки газа.

Можно ли сэкономить

Учитывая порядок тарификации газа для населения, применение газового счётчика значительно снижает величину платежа, поскольку сумма, рассчитанная по нормативам, существенно превышает размер счёта, предъявленного на основании показаний индивидуального газомера.

Конструкция аппарата исключает самовольное вмешательство в работу устройства с целью снижения учётных показателей. Потребитель сможет сэкономить следующими способами:

• используя современное оборудование, отличающееся экономичными характеристиками;
• обеспечив герметичность соединений;
• обратившись к альтернативным способам подогрева воды и бережливо расходуя газ.

Установка счётчика

Установка газомера производится специализированными организациями, получившими разрешение государственных органов на указанный вид деятельности. Расценки на монтаж, без учёта подготовительных работ и стоимости самого прибора, составляют сумму около 8000 рублей.

Монтаж производится согласно разработанной проектной документации, требованиям паспорта и руководства по эксплуатации:

Размеры и стандарты установки счётчиков от плиты

1. Предварительно закрывается подача газа на магистрали;
2. Визуально проверяется исправность прибора и комплектность;
3. Расположение аппарата выполняется в месте, исключающем возможность механических ударов или воздействия неблагоприятных температурных факторов, атмосферных осадков;
4. Производится дополнительный крепёж устройства в месте монтажа;
5. Чтобы исключить стекание конденсационной влаги внутрь корпуса, примыкающие к приборы участки газопровода располагаются с обратным уклоном;
6. Аппарат размещается вертикально, в соответствии со стрелочным указателем на корпусе, обозначающим направление подвода газа.

Результат подключения газомера фиксируется в паспортной документации представителем газопоставляющей компании.

• •
  •
  •
  •

• Модель: СГБ G2,5
• Есть в наличии

• 3200 р.

<label>Кол-во:</label>8 (8452) 68-37-04 —>

Представляем Вам аналог газового счетчика Gallus 2000 (резьба G 3/4, межосевое растояние 110 мм) от российского производителя ЭПО «Сигнал»в штампованном металлическом корпусе.

Счетчик газа СГБ G 2,5 «Сигнал» с вертикальным подключениемГазовый счетчик СГБ G 2,5 применяется для учета, потребляемого населением природного газа. Устанавливается он в квартирах и частных домах. Важно, чтобы величина потребляемого газа не превышала определенного значения. В случае если в доме есть газовая колонка и плита, потребление газа не должно превышать 4 м3/час. Если есть газовый котел или другие приборы, потребление не должно превышать 6 м3/час.Почему вам стоит купить газовый счетчик СГБ G 2,5Газовый счетчик G2,5 достаточно надежный и точный прибор. Он не требует технического обслуживания. Время его работы — 20 лет, интервал между двумя поверками — 10 лет, гарантия действительна в течение 3 лет. Прибор удобен в использовании, он имеет правое и левое направление потока газа. Существуют модификации этого прибора с разной резьбой (G3/4, М33*1,5, G1 1/4, М30*2, G1), поэтому всегда можно подобрать для себя оптимальный вариант. Счетчик защищен от коррозии, внутри него имеется фильтр. Прибор может работать при температуре воздуха от -40 до +60 °С. Российский газовый счетчик СГБ G 2,5 «Сигнал» идентичен французскому счетчику Gallus 2000 (аналог), но цена его значительно ниже.

Основные характеристики

Среда измерения
Наибольшее потребление газа, м3/ч	6
Формальное потребление газа, м3/ч	4
Наименьшее потребление газа, м3/ч	0,04
Предельно высокое давление, кПа	50
Нормальное давление, кПа	10
Снижение давления в случае наибольшего потребления, Па, не более	200
Границы приемлемой относительной
Величина, на которую изменяется относительная погрешность при отклонении температуры воздуха на 10 oС, % не более	0,45
Температура воздуха, 0oС	-40 … +60
Предел чувствительности, м3/ч	0,008
Циклический объем, дм3	1,2
Габариты прибора (без элементов для монтажа)	236x198x167
Диаметр ниппелей *	ДУ 20
Резьба штуцера
Время эксплуатации, сколько лет	20
Промежуток времени между поверками, сколько лет	10
