Счетчик Нева-306 обзор технических характеристик

Электросчётчик Нева-306 – трёхфазный прибор, учитывающий показатели потреблённой активной электроэнергии, при включении в трёхфазную цепь с переменным током и предназначенный для эксплуатации в условиях закрытого помещения или наружной установки (вне помещения в закрытый шкаф).

Вид счётчика – Нева 306

Устройство и принцип работы

Аппарат функционирует по принципу:

• измерения и математической обработки фазных токовых сигналов и напряжения;
• последующего вычисления характеристик базовых показателей электрической сети;
• сохранения полученной информации и выдачи данных на электронное табло.

Комплектация прибора, с учётом особенностей отдельно взятого исполнения, предусматривает наличие следующих узлов:

• токовых датчиков – в виде трансформатора или шунта с низкоомными характеристиками;
• датчиков напряжения – резистивного делителя;
• микроконтроллера с запоминающим устройством и жидкокристаллического дисплея;
• оптического поверочного выхода;
• устройства для передачи данных, выполненного совместно с выходом для электрических испытаний.

Конструкция корпуса и отсека клемм разработаны с учётом возможности крепления пломб, устанавливаемых контролирующей структурой. Клеммная крышка позволяет удалить отдельные участки для удобства размещения проводов.

Технические характеристики

Характеристики	Модели в продаже
НЕВА 306 0,5T0 230V/ 1(7,5) А	НЕВА 306 0,5T0 230V/ 5(10) А	НЕВА 306 1S0 230V 5(60) А	НЕВА 306 1S0 230V 5(100) А
Номинальное напряжение, В	3×230/400
Номинальная частота, Гц	50
Рабочий диапазон напряжений при наличии хотя бы двух фазных напряжений	от 0,7 Uном до 1,2 Uном
Предельный рабочий диапазон частоты сети, Гц	от 47,5 до 52,5
Устойчивость к воздействию входного напряжения переменного тока	1,9 Uном
Полная мощность, ВА	не более 8,5
Активная мощность, Вт	не более 2,0
Стартовый ток	0,001 от номинального	0,004 от базового	0,004 от базового
Класс точности	0,5S по ГОСТ 31819.22-2012	0,5S по ГОСТ 31819.22-2012	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.21-2012
Ток базовый/ном.(максимальный), А	/1(7,5)	/5 (10)	5 (60)	5 (100)
Тип счетного устройства	Электронное	Электронное	Электронное	Электронное
Разрядность счетного механизма	00000,00	00000,00	000000,0	000000,0
Подключение к сети	Трансформаторное	Трансформаторное	Непосредственное	Непосредственное
Условия применения	Внутри помещения или снаружи, в закрытых шкафах со степенью защиты IP54
Характеристики окружающей среды:
температура воздуха, °С	от -40 до +60
относительная влажность , %, при температуре воздуха 30°С	90
атмосферное давление, кПа	от 70 до 106,7
IР51
Масса, кг	0,435
Срок службы, лет	не менее 30
Межповерочный интервал, лет	16
Цена, рос. руб.	3370	3370	2765	2937

Габаритные размеры счётчика Нева 303 и 306

Документация

Паспорт: Смотреть

Свидетельство: Смотреть

Декларация о соответствии (кл. т. 0,5S): Смотреть

Декларация о соответствии (кл. т. 1): Смотреть

Преимущества прибора

Представленное изделие компании Тайпит характеризуют следующие конкурентные достоинства:

• успешное прохождение сертификации на предмет соответствия отечественным и международным стандартам;
• низкая погрешность измерений;
• простота и универсальность монтажа;
• разработка современного и привлекательного дизайна;
• возможность контроля с комплектацией интерфейсом, позволяющим подключать стороннее устройство;
• способность эксплуатироваться в широком диапазоне по влажностным, температурным показателям и запылённости окружающей среды;
• присутствие индикации, сигнализирующей о наличии напряжения по каждой из фаз отдельно и общей, указывающей на интенсивность расхода;
• надёжная защита от несанкционированного вмешательства;
• продолжительный межповерочный интервал;
• наличие программного обеспечения от изготовителя, предусматривающего точную и надёжную настройку аппарата и хранение данных во встроенной памяти;
• возможность контролировать характеристики электросети.

Разновидности счётчика

Исполнения прибора классифицируются по следующим особенностям:

• порядку включения в электросеть – через трансформатор или шунт (непосредственно)
• классу точности – представлены варианты 1 или 0,5S;
• величине базовых или номинальных (предельных) характеристик силы электротока.

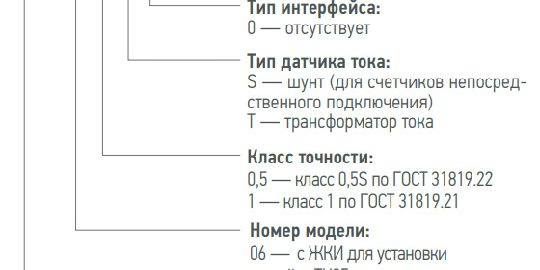

Расшифровка маркировки счётчика – Нева 306

Согласно паспортной документации, предусмотрены следующие исполнения электросчётчика:

• 1SX – две модели с 7-ми разрядным дисплеем (1-на десятичная доля), непосредственным подключением, классом точности 1 и двумя вариантами базовых (предельных) токовых характеристик, соответственно 5 (60) и 5 (100) ампер;
• 1TХХ – ещё две модели аналогичного класса точности, но подключающиеся через трансформатор, поэтому номинальные (предельные) токовые величины составляют 5 (10) и 1 (7,5) ампер; у целого значения потреблённых значений, отображаемых на дисплее – 5 разрядов, при дробных – 2-х;
• 0,5TХХ – аналогичные модели по сравнению с указанными выше, разница в классе точности (0,5S).

В продаже от изготовителя представлены 4 варианта изделия (указанных в таблице с техническими характеристиками), без возможности подключения стороннего устройства. По желанию заказчика возможна комплектация аппарата интерфейсом EIA 485 или датчиком, фиксирующим магнитное поле.

Снятие показаний

После подключения прибора, в течение 5 секунд, включается индикация на жидкокристаллическом дисплее. Распределение целых и дробных цифр зависит от характеристик исполнения, отмеченных выше – 6+1 или 5+2.

Для снятия показаний необходимо:

Снятие показаний со счётчика Нева 306

1. Записать целое число(синий прямоугольник), не принимая в расчёт начальные нули и доли электроэнергии(красный прямоугольник).
2. Вычесть от него значение, снятое месяцем ранее.
3. Разницу умножить на стоимость одного киловатт-часа.

Можно ли сэкономить

Для экономии потребления электроэнергии при подключении данного прибора необходимо:

• правильно подобрать модель, в зависимости от предполагаемых потребителей электроэнергии;
• не перегружать электропроводку;
• эксплуатировать электрооборудование потребителей в режиме разумной экономии;
• выбирать экономные современные варианты потребляющих устройств.

Подключение счётчика

Особенности корпуса предусматривают монтаж на рейку ТН-35.

Подключение аппарата осуществляется с соблюдением следующих условий:

• к выполнению работ привлекается электромонтёр с присвоенной третьей группой электробезопасности, в противном случае изготовитель снимает гарантийные обязательства;
• должна отсутствовать подача тока к электросети;
• выбирается непосредственный или трансформаторный способ, в зависимости от модели изделия, согласно схеме, указанной в паспортной документации или на крышке отсека клемм;
• контакты следует зажимать с усилием, предусмотренным в паспорте; после подключения дополнительно проверяется степень зажатия проводов и корректность функционирования программного обеспечения.

Схема непосредственного подключения:

Схема подключения через трансформаторы тока:

Регистрацию изделия осуществляет представитель энергонадзора, с соответствующей записью в паспорте изделия.

Электросчётчик Нева 306 – современное устройство для определения затраченной электроэнергии. Прибор предназначен для трёхфазной цепи электрического тока и учитывает энергию по одному тарифному плану. Счётчик характеризуется компактными габаритами и крепится посредством Дин рейки. Устройство может использоваться самостоятельно или совместно с АСКУЭ, оно соответствует установленным стандартам и допускается к применению в нашей стране.

Технические характеристики

Технические характеристики Нева 306Габаритные размеры счётчиков Нева 303 и 306

Срок службы прибора

Нормативная продолжительность службы энергомера – 30 лет, ресурс эксплуатации – 280 000 часов непрерывной работы, что почти на два года превышает заявленный тридцатилетний срок. Изготовитель гарантирует исправную работу устройства в течение пяти лет, если за указанное время прибор выйдет из строя, он подлежит бесплатному ремонту или замене производителем.

Межповерочный интервал

Техническая документация указывает на шестнадцатилетнюю периодичность проведения поверки. После выпуска счётчик поверяется на предприятии, о чём свидетельствует соответствующая запись в паспорте. Выполняемые впоследствии поверки оформляются аналогичным образом, если электросчётчик подвергается ремонту, а также после установки он также должен поверяться.

Стоимость счётчика

Прибор может быть приобретён в специализированной торговой точке или путём заказа по интернету. Цена товара – от 2300 рублей и выше, в зависимости от региона, тарифов продавца и способа покупки. Если продукция заказывается через интернет, необходимо учитывать транспортные расходы.

Как снять показания

Электросчётчик оснащён пяти- или шестиразрядным жидкокристаллическим монитором, с указанием соответственно сотых или десятых долей. Чтобы снять показания, необходимо выписать данные в начале учитываемого периода и в конце, высчитав разницу. Учитываются целые значения, отображаемые слева от запятой(синий прямоугольник).

Рекомендуем:  Счётчик электроэнергии СО-2 — описание и преимущества

Разновидности данного счётчика

Энергомер выпускается в четырёх разновидностях. Далее – детальнее о существующих модификациях и различиях между ними.

Расшифровка маркировки счётчиков Нева 306

Нева 306 1SO 230 5(60)

Эта разновидность характеризуется наличием шунта (возможностью непосредственного включения в сеть, классом точности – 1, величиной номинального и максимального тока соответственно 5 и 60 ампер, номинальным значением напряжения 230В для каждой фазы. Устройство оборудовано шестиразрядным дисплеем.

Нева 306 1SO 230 5(100)

От предыдущей модификации эта отличается только значением максимального тока, составляющего 100А. В остальном характеристики аналогичны.

Нева 306 0.5ТO 230/1(7,5)

Эта модификация подключается посредством трансформатора (буква Т в маркировке) и характеризуется классом точности – 0,5, номинальным напряжением 230 и максимальным – 400 В, базовым и максимальным током соответственно 1 и 7,5 ампер. Дисплей у данной модели пятиразрядный с отображением сотых долей значения.

Нева 306 0.5ТO 230/5(10)

От вышеуказанной модификации данная отличается только токовыми показателями, указанными в маркировке. Другие параметры идентичны.

Установка счётчика

Монтаж прибора выполняется на закреплённую Дин рейку, что выполнить несложно даже человеку, не обладающему специальными навыками. Подключать и настраивать электросчётчик должен квалифицированный специалист. Подключение осуществляется двумя способами, по схеме, указанными в паспорте. Ниже представлены возможные способы.

Схема с непосредственным подключением:

Схема подключения счётчика непосредственно в сеть

Подключение через трансформатор тока осуществляется следующим образом:

Схема подключения через Трансформатор тока

Схема подключения передающего устройства:

Схема подключения основного передающего устройства

Данная модель электросчётчика прекрасно зарекомендовала себя в отечественных условиях как надёжный и долговечный прибор.

Технический паспорт счётчика НЕВА МТ 306

Счетчик Нева-306 это современный прибор учета электрической энергии. Электросчетчик включается в трехфазную цепь и ведет учет по одному тарифу нарастающим итогом. Нева 306 имеет небольшие габариты и устанавливается на Din рейку. Работать прибор может так же в составе АСКУЭ.

Счетчик данной модели выполнен в соответствии с гос стандартами и включен в единый Российский реестр измерительных приборов и допущен к установке на территории РФ.

Основные технические характеристики

У нева-306 есть несколько разновидностей счетчиков, которые отличаются между собой некоторыми характеристиками. Полные названия счетчиков отличаются между собой и по названию можно определить какие характеристики у вашего устройства.

Расшифровка названия электросчетчиков серии 306

Рассмотрим технические характеристики в зависимости от исполнения.Для счетчиков 306 1s0 (1SO)

• Напряжение номинальное 230 Вольт на каждой из фаз
• Класс точности 1
• Базовый и максимальный ток может быть 5 и 60А или 5 и 100А
• Разрядность или значность счетчика 6+1 где 1 это десятые киловатт
• Датчик тока шунт

Для счетчиков 306 0,5Т0 (0,5ТО)

• Базовое напряжение 230 а максимум 400 вольт
• Класс точности 0,5
• Базовая и максимальная сила тока 5 и 10А или 1 и 7,5А
• Разрядность/значность 5+2, где 2 это сотые доли киловатт, отмеченные справа
• Датчик тока шунт

Дополнительно на счетчики могут устанавливаться датчики магнитного поля, для предотвращения воздействия магнита на прибор

Срок службы

Как указан в технической документации минимальный срок эксплуатации электросчетчика нева-306 составляет 30 лет. Минимальное количество часов непрерывной работы до отказа 280 000 часов или почти 32 года. Так же при покупке счетчика завод дает гарантию на прибор 5 лет. После того как вышел заявленный срок службы прибор можно все равно использовать дальше, просто вовремя делать поверку.

Рекомендуем:  Меркурий 202 — описание электросчетчика, характеристики

Поверка

Проверять нева 306 необходимо раз в 16 лет согласно установленному в технической документации межповерочному интервалу. После проведения процедуры заносится соответствующая запись в паспорт. Если прибор не прошел поверку его необходимо заменить иначе тариф по оплате будет общим и вы заплатите больше.

Снятие показаний

В зависимости от исполнения счетчика на электронном счетном табло может быть 6+1 или 5+2 знаков. Нас интересует все знаки слева направо до запятой. Переписываем все цифры и считаем.

Подключение счетчика

Включение счетчика в зависимости от исполнения может быть непосредственно в сеть и через трансформатор тока, ниже приведены обе схемы включения которые приведены в технической документации к счетчику

1. Схема подключения Нева-306 непосредственно в сеть

2. Схема подключения Нева-306 через трансформатор тока

Если вы хотите более подробную информацию про данный электросчетчик, можно воспользоваться инструкцией по эксплуатации и паспорт прибора которые идут в комплекте при покупке. Для того чтобы было проще выкладываем официальную техническую документацию для счетчика Нева-306.

Паспорт счетчика НЕВА-306

Счетчик электроэнергии НЕВА 306 1TO/ НЕВА 306 1SOпредназначены для учета активной электрической энергии по одному тарифу в трехфазных двухпроводных сетях переменного тока напряжением 380 В (здания, предприятия, а также гаражи и дома, коттеджи с большим потреблением электроэнергии).

Отличительные особенности.

— Пружина защелки а рейку счетчиков НЕВА – стальная, что обеспечивает работоспособность защелки при низких температурах.

— Все счетчики оснащены основным передающим устройством — электрическим импульсным выходом, соответствующим требованиям ГОСТ Р 52320-2205.

— Конструкция корпусов счетчиков обеспечивает максимальную защиту от возможности проникновения внутрь прибора. Счетчики имеют исполнения с интерфейсами  RS485 иMBus. Протокол обмена данными соответствует ГОСТ МЭК 61107.

— Трехфазные электросчетчики НЕВА с креплением на DIN-рейку имеют самые малые габариты на российском рынке электрооборудования.

— Счетчики имеют индикаторы функционирования измерительных элементов каждой из фаз.

— Гарантийный срок эксплуатации — не менее 5 лет.

Счетчики имеют исполнения, отличающиеся:

• Способом подключения к сети: непосредственно или через трансформаторы;
• Значениями базового или номинального и максимального тока;
• Классом точности 1 или 05S;

Сертификация. Все счетчики электрической энергии производства компании ТАЙПИТ имеют сертификат соответствия и включены в Государственный реестр средств измерений, поэтому они допускаются к установке на всей территории России, и персонал энергетических компаний не имеет права отказать в установке данных приборов учета.

Технические характеристики электросчетчика Нева 306 1T0/ 1SO

Исполнение счетчика	1ТО	1SO
Класс точности	1; 0,5S	1
Номинальное напряжение, В	3х220/380
Рабочий диапазон напряжений	Unom ± 20%
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
5(10); 1(7,5)	5(60); 5(100)
Макс.площадь сечения проводников, мм²	12	50
Разрядность показаний	00000,000	000000,0
Установочные размеры, мм	DIN-35
115х122х65
Масса, не более, г.	470	460
Межповерочный интервал, лет	16
Датчик тока	Трансформатор	Шунт
Способ крепления	DIN — рейка
Счетный механизм	ЖКИ
Рабочий диапазон температур, °С	-40 … +60

Счетчик электроэнергии НЕВА 306 1TO/ НЕВА 306 1SO предназначены для учета активной электрической энергии по одному тарифу в трехфазных двухпроводных сетях переменного тока напряжением 380 В (здания, предприятия, а также гаражи и дома, коттеджи с большим потреблением электроэнергии).

Отличительные особенности:

• Пружина защелки а рейку счетчиков НЕВА – стальная, что обеспечивает работоспособность защелки при низких температурах.
• Все счетчики оснащены основным передающим устройством — электрическим импульсным выходом, соответствующим требованиям ГОСТ Р 52320-2205.
• Конструкция корпусов счетчиков обеспечивает максимальную защиту от возможности проникновения внутрь прибора. Счетчики имеют исполнения с интерфейсами  RS485 иMBus. Протокол обмена данными соответствует ГОСТ МЭК 61107.
• Трехфазные электросчетчики НЕВА с креплением на DIN-рейку имеют самые малые габариты на российском рынке электрооборудования.
• Счетчики имеют индикаторы функционирования измерительных элементов каждой из фаз.
• Гарантийный срок эксплуатации — не менее 5 лет.

Счетчики имеют исполнения, отличающиеся:

• Способом подключения к сети: непосредственно или через трансформаторы;
• Значениями базового или номинального и максимального тока;
• Классом точности 1 или 05S;
• Счетчики имеют светодиодный индикатор функционирования, на который выдаются световые импульсы, пропорциональные количеству потребляемой энергии.

Сертификация. Все счетчики электрической энергии производства компании ТАЙПИТ имеют сертификат соответствия и включены в Государственный реестр средств измерений, поэтому они допускаются к установке на всей территории России, и персонал энергетических компаний не имеет права отказать в установке данных приборов учета.

Технические характеристики электросчетчика Нева 306 1T0/ 1SO

Исполнение счетчика	1ТО	1SO
Класс точности	1; 0,5S	1
Номинальное напряжение, В	3х220/380
Рабочий диапазон напряжений	Unom ± 20%
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
5(10); 1(7,5)	5(60); 5(100)
Макс.площадь сечения проводников, мм?	12	50
Разрядность показаний	00000,000	000000,0
Установочные размеры, мм	DIN-35
115х122х65
Масса, не более, г.	470	460
Межповерочный интервал, лет	16
Датчик тока	Трансформатор	Шунт
Способ крепления	DIN — рейка
Счетный механизм	ЖКИ
Рабочий диапазон температур, °С	-40 … +60
