Электросчётчик Нева 104 – однофазное электронное устройство отечественного производителя, предназначенное для учёта количества потреблённой электроэнергии гражданами в личных квартирах и домах, организациями в общественных и производственных зданиях.
Прибор оснащён:
- жидкокристаллическим дисплеем, отображающим показания по нарастанию значения;
- светодиодным индикатором, пульсирующим с частотой, возрастающей при увеличении расхода электроэнергии;
- электрическим испытательным выходом активной энергии.
Устройство выполнено согласно требованиям государственных стандартов и допускается к применению на территории РФ в других государств.
Технические характеристики
Технические характеристики счётчика НЕВА 104
Срок службы прибора
Изготовителем заявлен срок работы прибора в течение 30 лет с ресурсом 280 000 часов. Величина гарантийного срока – 5 лет, за которые потребитель имеет право предоставить энергомер производителю для устранения обнаруженных дефектов, допущенных при изготовлении, после чего компания должна организовать бесплатный ремонт или заменить устройство в случае невозможности восстановления.
Межповерочный интервал
Величина межповерочного интервала – 16 лет. Также прибор поверяется на заводе после изготовления. Работник, проводящий поверку, должен вносить соответствующую запись в паспортной документации с указанием даты.
Стоимость счётчика
Прибор стоит в розничной сети от 1400 рублей. При оптовой закупке или заказе по интернету цена может быть снижена. Стоимость различается в зависимости от места покупки и расценок компании, реализующей продукцию.
Как снять показания
Порядок снятия показаний указан в руководстве по эксплуатации, которое пользователю необходимо предварительно изучить. Чтобы определить количество потреблённой электроэнергии, за каждый месяц фиксируется начальное и конечное значение. Итог определяется разницей данных показателей. Для подсчёта суммы к оплате необходимо умножить полученное значение на расценку по тарифу. Устройство предоставляет возможность учёта данных по одной тарифной сетке. Учитываются целые значения числа расположенные до запятой(красный прямоугольник).
Рекомендуем: Счётчик электроэнергии Агат 2 — обзор и разновидности прибора
Разновидности данного счётчика
Электросчётчик выпускается компанией в двух исполнениях, имеющих одно различие. Далее – детальнее об особенностях модификаций.
Нева 104 1SO 230V 5(60)
Указанная модель оборудована одним токовым шунтом, класс точности показателей – 1, рассчитана на напряжение 230 В и величину тока номинального и предельного соответственно 5 и 60 А.
Нева 104 1SТO 230V 5(60)
Разница от предыдущей разновидности энергомера в количестве шунтов – здесь их установлено 2. Все остальные характеристики аналогичны.
Расшифровка маркировки счётчиков Нева 104
Установка счётчика
Монтаж прибора осуществляется посредством трёх винтов на предварительно подготовленный крепёж по размерам элементов на корпусе. Чертёж корпуса с расположением крепёжных элементов указан в паспорте. Габариты соответствуют более ранним моделям счётчиков индукционного типа, поэтому устройство может быть свободно заменено.
Габаритные размеры счётчика Нева 104
Подключение должно осуществляться квалифицированным специалистом энергопоставляющей компании, обладающим третьей группой электробезопасности (не ниже). Перед подключением необходимо обесточить электрическую сеть.
Прибор подключается непосредственно в сеть по следующей схеме:
Схема подключения Нева 104
При установке необходимо обеспечить температурные и влажностные условия места монтажа устройства, в соответствии с требованиями изготовителя.
Это простое и надёжное устройство – оптимальный выбор для любого пользователя. Счётчик обладает необходимыми качествами для выполнения соответствующих функций в пределах нормативного срока эксплуатации.
Технический паспорт счётчика НЕВА 104
Счетчик НЕВА-104 – это однофазный электронный прибор российского производства, который используется в помещениях различного назначения, в том числе жилых, коммерческих, офисных и промышленных. Возможна установка и вне зданий, но при соблюдении определенных условий (в первую очередь фактора защиты).
Применяется аппарат для измерения активной электрической энергии нарастающим итогом.
В корпусе устройства измерительный механизм и электронный циферблат — дисплей.
Технические параметры
Оснащение устройства
Электросчетчик НЕВА-104 имеет следующие функции:
- счетный механизм (электронный);
- индикатор на светодиодах, отправляющий световые импульсы, которые пропорциональны количеству расходуемой энергии;
- электрический испытательный выход активной энергии.
Условия функционирования устройства
Для нормальной работы счетчика необходимы определенные условия. Температурный диапазон, в котором функционирует устройство, от — 40 до + 60ºС. Влажность воздуха должна быть не более 90 %.
Разновидности счетчиков
Посредством однотарифных счетчиков отслеживают расход электричества. НЕВА 104 бывают в следующих исполнениях: 1ST0 230V (c 2-мя измерительными элементами) и 1S0 230V.
Существуют модели 2-х основных типов — однофазные и трехфазные. К устройствам для однофазных цепей относятся устройства «Нева» моделей 101-104, для трехфазных — 301, 303 и 306.
Дополнительные сведения
Помимо технических составляющих, важно знать и дополнительную информацию
- Средний срок эксплуатации составляет 30 лет.
- Межпроверочный интервал — 16 лет.
- Гарантия на изделие действует в течение 5-ти лет при условии, что установка производилась квалифицированными мастерами с допуском.
- Средняя наработка до отказа — 280000 часов.
Рекомендуем: Счетчик Энергомера ЦЭ6804 — описание, характеристики
Соответствие стандартам
Прибор учета электрической энергии производится в соответствии с обязательными требованиями следующих документов:
- ГОСТ 31818.11-2012,
- ГОСТ 31819.21-2012,
- ТАСВ.411152.001 ТУ.
Данное устройство включено в Государственный реестр средств измерений. Разрешено устанавливать счетчик этого типа в России и ближайших государствах.
Необходимые сертификаты, описания, руководство пользователя и эксплуатационные документы прилагаются.
Установка
Перед монтажом устройства необходимо проверить, нет ли повреждений на корпусе и клеемной колодке.
Счетчики устанавливаются внутри помещений в щитках, защищающих от пыли и влаги (степень защиты — минимум IP 51). Для крепления понадобятся 3 винта.
При установке вне зданий устройства должны размещаться в специальных закрытых шкафах, степень защиты которых от IP 54.
Демонтаж/монтаж приборов должен осуществляться опытными специалистами, имеющими III группу квалификации по электробезопасности, а также допуск (до 1000 В).
Подключение к сети следует производить в строгом соответствии со имеющейся схемой. Напряжение должно быть отключено.
Важно! Обращайте внимание на то, как присоединены провода к клеемной коробке прибора. Крепления должны быть надежными.
Как правильно снять показания?
Считают такие аппараты автоматически, поэтому процедура проста. Но все же для того чтобы верно снять показания счетчика, необходимо внимательно ознакомиться с инструкцией по эксплуатации. Следующим шагом будет выбор нужного параметра с помощью кнопки «Ввод». Цифры появятся на электронном табло. Для однотарифных устройств — это параметр Т1. Для двухтарифных важна значность Т1 и Т2. Показания отнимаются от прошедшего месяца. После необходимо направить собранную информацию в соответствующую организацию.
Плюсы
Главными преимуществами агрегатов данного вида являются:
- высокое качество исполнения;
- точность измерений;
- длительный период эксплуатации;
- доступные цены.
Так, средняя стоимость такого электросчетчика около 1000 рублей.
Электросчётчик Нева 104 – однофазное измерительное устройство, определяющее расход электрической энергии в её активной фазе по одному тарифу. Аппарат может устанавливаться в квартире, частном доме или на других аналогичных объектах для возможности расчёта индивидуального потребителя с поставщиком ресурсов.
Вид счётчика – Нева 104
Устройство и принцип работы
Прибор измеряет и математически обрабатывает сигналы электротока и напряжения, затем показания преобразуются и отображаются на жидкокристаллическом дисплее.
Корпус аппарата укомплектован следующими деталями:
- одним или двумя токовыми датчиками (в зависимости от исполнения);
- датчиком напряжения;
- электронной преобразующей платой с жидкокристаллическим дисплеем.
Изделие снабжено двумя светодиодными индикаторами:
- основным, сигнализирующим об интенсивности потребления энергии;
- дополнительным, указывающим на неправильную полярность подключения.
Также аппарат имеет испытательный выход.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон напряжений, В | от 161 до 276 |
| Базовый (максимальный) ток, А | 5 (60) |
| Стартовый ток (порог чувствительности) | 0,004Iб |
| Дополнительная погрешность счетчиков в рабочем диапазоне напряжений от 0,7 Uном до 1,2 Uном, не более, % | ±0,7 |
| Потребляемая мощность: | |
| Полная мощность, потребляемая: | |
| Тип счетного устройства | Электронное |
| Разрядность счетного механизма | 99999,99 |
| Подключение к сети | Прямое |
| Максимальная площадь сечения проводников, мм² | 35 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 164×113×51 |
| Масса, кг | 0,35 |
| Способ крепления | 3 винта и рейка ТН35 |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 1064 |
Размеры счётчика электроэнергии – Нева 104
Документация
Паспорт: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Рекламный проспект производителя: Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
Изготовитель гарантирует, что продукция соответствует требованиям государственной нормативной документации, позволяющей эксплуатировать прибор на территории Таможенного Союза.
Гарантийный срок эксплуатации изделия – в пределах 6 лет от момента реализации или подключения или 7 – от даты выпуска, указанной в паспортной документации.
Если изделие повреждено по вине потребителя или реализатора, производитель полностью снимает с себя гарантийные обязательства. Аппарат, предъявляемый в официальные сервисные центры изготовителя, сопровождается оригинальным паспортом.
Преимущества прибора
Электросчётчик отличают следующие преимущества:
- продолжительный гарантийный срок и большой межповерочный интервал;
- незначительная масса, эстетичный внешний вид с современным дизайном;
- удобство снятия показаний;
- надёжная защита от хищения электроэнергии (дополнительный токовый датчик в одной из модификаций аппарата);
- выгодная стоимость;
- высокая точность измерения;
- наличие дополнительного индикатора, предупреждающего о неправильном подключении;
- удобное исполнение винтовых гнёзд, исключающее выпадение винтов из пазов крышки;
- усовершенствованная конструкция клеммных зажимов колодки.
Разновидности счётчика
Производятся два исполнения прибора:
- 1S0 230V 5(60)А – базовое исполнение с величиной базовых и предельных токовых характеристик соответственно в 5 и 60 А;
- 1ST0 230V 5(60)A – модель отличается наличием дополнительного датчика электротока, повышающего защищённость устройства от несанкционированного искажения результатов показаний.
Расшифровка маркировки счётчика – Нева 104
Почему не показывает дисплей
Отсутствие изображения на дисплее объясняется следующими причинами:
- заводским браком электронного блока;
- результатами механических повреждений вследствие ударов при транспортировке или других операциях (если отображаются не все разряды).
Снятие показаний

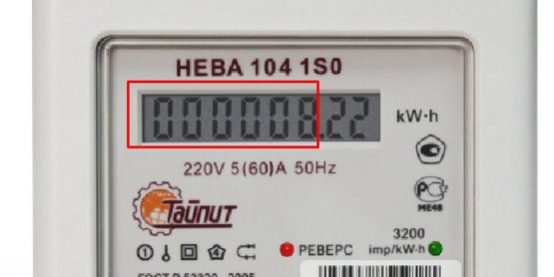

Жидкокристаллический дисплей указывает:
- 5 разрядов целого значения числа(синий прямоугольник);
- 1 или 2 – дробные доли(красный прямоугольник).
Снятие показаний со счётчика – Нева 104
При выписывании значения с экрана используется целое число, без учёта 2-х десятичных разрядов, расположенных справа от запятой.
Последовательность процедуры снятия данных:
- Записать текущее целое значение на дисплее.
- Отнять от него результат предыдущих измерений.
- Полученную разность умножить на размер тарифного плана.
Можно ли сэкономить
Счётчик соответствует требованиям класса точности 1, согласно условиям государственных стандартов, поэтому потребитель заплатит исключительно за израсходованный объём ресурсов.
Экономия потребления достигается путём правильной эксплуатации устройства, согласно требованиям изготовителя при соблюдении показателей загруженности электрической сети объекта техническим характеристикам изделия.
Самовольное вмешательство в работу прибора незаконно, невозможно технически и преследуется по закону в случае выявления подобной попытки.
Подключение счётчика
Корпус аппарата выполнен универсальным, с возможностью установки на ДИН рейку или 3 винта. Квалификационные требования к персоналу, устанавливающему и подключающему изделие – группа электробезопасности не ниже третьей.
Установка и подключение прибора должны производиться строго в соответствии с требованиями паспортной документации.
Подача электроэнергии при подключении должна быть отключена.
Схема подключения счётчика – Нева 104
Запись в паспорте прибора представителем поставщика энергоресурсов подтверждает факт пуска изделия в работу. Она производится после наложения защитных пломб работниками контролирующих структур.
Счетчик электроэнергии НЕВА 104 1SO предназначен для учета активной электрической энергии по одному тарифу в однофазных двухпроводных сетях переменного тока напряжением 220 В (квартира, небольшой загородный дом или гараж).
Отличительные особенности:
— Электросчетчики оснащены электронным счетным механизмом с ЖКИ на расширенный рабочий диапазон температур.
— Счетчики электрической энергии имеют светодиодный индикатор функционирования, на который выдаются световые импульсы, пропорциональные количеству потребляемой энергии.
— Корпус и клеммная колодка из негорючих материалов.
- Средняя наработка до отказа счетчика не менее 160000 ч.
- Время хранения информации об энергопотреблении в памяти счетчика с электронным счетным механизмом при отсутствии напряжения питания — не менее 16 лет.
- Счетчики НЕВА 104 1SO имеют дополнительный светодиодный индикатор, информирующий об обратном включении нагрузки.
- Уникальный дизайн корпуса.
- Использование высококачественных материалов.
- Устойчивость счетчика к климатическим, механическим и электромагнитным воздействиям.
- В качестве датчиков тока используется шунт.
- Гарантийный срок эксплуатации — не менее 5 лет.
- Средний срок службы счетчиков не менее 30 лет.
Сертификация. Все счетчики электрической энергии производства компании ТАЙПИТ имеют сертификат соответствия и включены в Государственный реестр средств измерений, поэтому они допускаются к установке на всей территории России, и персонал энергетических компаний не имеет права отказать в установке данных приборов учета.
| Класс точности | 1 |
| Номинальное напряжение, В | 220 |
| Рабочий диапазон напряжений, В | 220 ± 20% |
| Макс.площадь сечения проводников, мм² | 35 |
| Рабочий диапазон частот, Гц | 50 ± 2,5 |
| Базовый (максимальный) ток, А | 5(60) |
| Разрядность показаний | 00000,00 |
| Установочные размеры, мм | 86…100 — 121…143 |
| Габаритные размеры, мм | 180х125х56 |
| Масса, не более, г | 300 |
| Межповерочный интервал, лет | 16 |
| Датчик тока | Шунт |
| Способ крепления | На 3 винта |
| Счетный механизм | ЖКИ |
| Рабочий диапазон температур, °С | -40…+60 |
