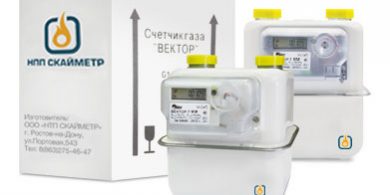

Счётчик газа Вектор G4 – мембранное устройство от отечественного производителя, для подсчёта использованного природного, паров сжиженного или другого газового топлива с неагрессивными свойствами. Аппарат может применяться любыми индивидуальными потребителями, расходующими газ в бытовых или производственных целях, с интенсивностью до 6 кубов в час.
Вид счётчика – Вектор G4
Устройство и принцип работы
Изделие комплектуется:
- герметичным корпусом;
- измерительным блоком с двумя камерами, оборудованными газонепроницаемыми мембранами;
- распределительной системой;
- механическим счётным модулем с роликовым табло или электронным блоком с жидкокристаллическим дисплеем.
Конструкция счётчиков – Вектор G1.6-4
Возможна установка импульсного датчика для подключения к централизованной контролирующей системе. Кроме импульсного выхода, удалённая передача данных может осуществляться за счёт:
- оптического порта;
- проводного интерфейса RS232;
- двух типов беспроводных модемов RF или GSM.
Объём потреблённого газа учитывается посредством фиксации количества заполнений мерных пространств, с передачей движения от диафрагм на счётное устройство.
Приборы оборудованы устройством для термокоррекции показаний. Электронные модели фиксируют показатели расхода во встроенном архиве.
Технические характеристики
| Характеристики | Значение |
|---|---|
| Измеряемая среда | |
| Максимальный расход, Qмакс, м³/ч | 6 |
| Номинальный расход, Qном, м³/ч | 4 |
| Минимальный расход, , Qмин, м³/ч | 0,04 |
| Порог чувствительности, не более, м³/ч | 0,008 |
| Максимальное давление, кПа, не более | 50 |
| Пределы допускаемой относительной погрешности в диапазонах расхода, %, не более: | |
| Потеря давления при максимальном расходе, Па (мм вод. ст.), не более | 200 (20) |
| Емкость отсчетного устройства, м³: | |
| Вес импульса, м³ | 0,01 |
| Рабочий диапазон температур, °С: | |
| Присоединительная резьба патрубков, дюйм | 1 1/4 (3/4 — по специальному заказу) |
| Габаритные размеры, мм | 165 х 195 х 220 |
| Расстояние между осями патрубков, мм | 110 |
| Масса, кг, не более | 2,0 |
| Нормативный срок службы, лет | 25 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | от 1750 |
Документация прибора
Паспорт: Смотреть
Руководство по эксплуатации (электронная модель): Смотреть
Описание программного обеспечения: Смотреть
Свидетельство СИ: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Сертификат соответствия: Смотреть
Гарантия на прибор
Производитель предоставляет гарантию на исправную работу устройства в течение 18 месяцев от момента установки, не позже двух лет от проведения поверки на заводе.
Гарантийные обязательства не распространяются на газомеры, повреждённые в результате неправильного обращения или при отсутствии паспорта с записью об установке.
Преимущества прибора
Продукцию выгодно характеризуют следующие конкурентные преимущества:
- простая и надёжная конструкция;
- длительный срок службы;
- бесшумная работа;
- привлекательное внешнее исполнение;
- высокая точность подсчёта показателей и безопасность применения;
- широкий функционал, с термокоррекцией показаний и возможностью удалённой передачи данных и фиксацией сведений во встроенной памяти;
- надёжная защита от хищения ресурсов;
- качественные детали;
- большой срок между поверками;
- удобное программное обеспечение, облегчающее работу с устройством.
Разновидности счётчика
В зависимости от вида счётного устройства, производятся модели со следующими обозначениями в маркировке:
- “Т” – электронные;
- “М” – механические.
Указанные модификации предлагаются со следующими различиями:
- право- или левосторонним расположением впускного патрубка;
- установкой или отсутствием устройства для дистанционного контроля с различными его разновидностями;
- по диаметру резьбы входного и выходного штуцеров – 1 1/4 или 3/4 дюйма (производится по отдельному заказу).
Расшифровка маркировки
Импульсный выход
Аппараты, оборудованные импульсным датчиком, позволяют контролировать работу устройства путём дистанционной передачи данных на сторонний компьютер. Формируемые импульсы соответствуют интенсивности расхода, один сигнал равняется 0,01 кубометра топлива.
Почему не показывает дисплей
Изображение с дисплея для аппаратов соответствующих модификаций может исчезнуть по следующим причинам:
- в связи с выходом из строя электронного счётного модуля;
- при истощении заряда батареи;
- от механического воздействия – если отсутствуют отдельные разряды.
Замена батарейки
Модели с жидкокристаллическим дисплеем предусматривают наличие литиевой батарейки типа АА с напряжением 3,6 В под разъём EHR-2. Элемент питания размещается в специальном слоте электронного счётного устройства под ЖКИ.
Батарея рассчитана на 10 лет работы и меняется в процессе поверки. Последовательность процедуры замена:
- Снимаются пломбы с электронного счётного блока.
- Демонтируется отсчётное устройство, после выкручивания двух винтов.
- Вытаскивается старая батарейка, вставляется новая.
- Аппарат собирается в обратном порядке.
- Накладываются пломбы.
Снятие показаний
При снятии показаний учитывается целая величина показаний, без дробных разрядов(синяя рамка). У механических моделей дробных долей – 3, у электронных, в зависимости от настройки – от 0 до 4-х(красная рамка).
Снятие показаний со счётчика – Вектор G4
Показания снимаются следующим образом:
- Выписывается текущее значение с циферблата.
- Отнимается результат прошлого замера.
- Разница умножается на тариф.
Можно ли сэкономить
Сам факт установки счётчика – достаточная гарантия снижения размеров платежей за газ по причине меньших расценок за фактически израсходованные кубы топлива по сравнению с нормативными показателями и возможности влиять на величину расхода.
Потребления может снижаться за счёт бережливого отношения к расходу ресурсов и использования экономных современных газовых приборов.
Несанкционированное вмешательство не принесёт результата в связи с надёжной защитой, обеспечиваемой конструктивными особенностями счётчика, и преследуется по закону.
Эксплуатационные характеристики
Установка счётчика
Для установки газомера поставщик газа приглашает компанию, подтвердившую наличие допуска соответствующей разрешительной документацией от государственных контролирующих органов. Работы стоят в пределах 8000 рублей.
В процессе монтажа необходимо соблюдать паспортные требования изготовителя и положения индивидуальной проектной документации.
Размеры и стандарты установки счётчиков от плиты
После проверки правильности подключения, отсутствия утечек и накладывания пломб, работник газопоставляющей компании соответствующей записью в паспорте изделия фиксирует его ввод в эксплуатацию.
Газовый счётчик Вектор G4 – прибор диафрагменного типа для замера объёма использованного газа. Устройство рассчитано на работу с природным газовым топливом, газообразным пропаном, бутаном или их смесями, прочими газами с неагрессивными свойствами. Продукция рассчитана на применение в условиях частного жилья, коммерческой фирмы или на производственном предприятии.
Устройство счётчика
В корпусе прибора установлены следующие элементы:
- электронный блок ЭОУ;
- жидкокристаллический дисплей или механическое счётное устройство;
- кривошипно-рычажный механизм;
- диафрагмы;
- газораспределительное устройство с клапанами.
Конструкция счётчика Вектор G1.6; 2.5 и 4
Газ, проходя через камеры аппарата, воздействует на диафрагмы, с последующим подсчётом количества циклов их отработки, соответствующих определённому объёму, с их отображением на жидкокристаллическом дисплее или механическом табло.
Технические характеристики
Технические характеристики счётчиков Вектор. Примечания: * для счётчиков с жидкокристаллическим дисплеем
Паспорт прибора
Технический паспорт счётчиков Вектор
Срок службы прибора
Изделие характеризуется сроком работы в течение 25 лет. Гарантия распространяется на 2 года от первоначальной поверки, выполненной после установки.
Межповерочный интервал
Величина межповерочного интервала оборудования – 10 лет. Это позволяет потребителю не беспокоиться о необходимости частого предоставления аппарата контролирующим службам с целью поверки.
Стоимость счётчика
В зависимости от исполнения прибор стоит около 2150 или 4500 рублей. Цена определяется модификацией и функциональными возможностями изделия.
Как снять показания
Чтобы снять данные, выписываются целые показания с начала учётного периода и по его окончании(). После этого подсчитывается разница, значение умножается на величину расценки для определения суммы к оплате.
Для определения израсходованных кубов за месяц, необходимо(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.
Сумму, которую нужно заплатить: сумма оплаты = всего кубов * на расценку за 1 куб газа.
Преимущества прибора
Модель характеризуется следующими достоинствами:
- удобством установки и подключения – производителем предусмотрена возможность индивидуального исполнения модификации с направлением газового потока с правой стороны в левую;
- надёжностью – покрытие корпуса предотвращает коррозийный износ и обеспечивает долговечную эксплуатацию;
- длительным сроком службы – продукция выполнена с использованием современных материалов и технологий, благодаря чему обеспечивается высокая надёжность и продолжительная эксплуатация;
- функцией электронной коррекции подсчёта объёма голубого топлива (для определённых модификаций);
- низким шумом при работе;
- наличием стопорного механизма, предотвращающего несанкционированную отмотку показаний.
Рекомендуем: Счётчик газа BK G2.5 — особенности и характеристики
Прибор прошёл экспертизу государственных органов, проводящих сертификацию продукции на предмет возможности эксплуатации в пределах РФ.
Разновидности данного счётчика
Указанная продукция выпускается в двух вариантах, имеющих в обозначении модели буквы соответственно Т и М. Далее рассматриваются отличительные особенности исполнений.
Расшифровка маркировки счётчиков Вектор
Чем отличается Вектор Т G4 от Вектор М G4
Главное различие исполнений – наличие у варианта с буквой Т в обозначении жидкокристаллического дисплея, а в модели М используется механическое счётное устройство.
Модель М G4 оборудована четырехпроводным импульсным датчиком, передающим на счётное устройство учётную информацию. Работа прибора максимально автоматизировано, предусмотрена возможность устройств, определяющих точность и корректирующих замеряемые показатели с учётом температурных критериев газа, радиомодуля и счётчика импульсов. Для передачи сведений применяются интерфейсы RS-232 либо RS-485.
Модификация Т G4 обойдётся покупателю гораздо дороже, поскольку укомплектована жидкокристаллическим дисплеем, температурным и измерительным датчиками. Предусмотрена функция ограничения давления в газопроводе, в случае его превышения допустимое значение. Величина избыточного давления устанавливается в процессе производства на предприятии или настраивается после установки. В данной модели устанавливается интерфейс RS-232, имеющий оптический порт и радиомодуль.
В отдельном случае возможно изменение настроек по желанию газопоставляющей компании с использованием специализированного программного комплекса, разработанного производителем.
Замена батарейки
Аппарат укомплектован литиевой батареей, срок службы которой составляет 10 лет. Уровень заряда батареи указывается на дисплее соответствующим значком. После того, как батарея разрядилась, что подтверждается индикацией, её следует заменить.
Для этого перекрывается подача газа, открывается крышка корпуса корректора и удаляется питающий элемент, с установкой нового. Конструкция изделия выполнена с возможностью замены питающего элемента без нарушения пломбировки поверяющей организации.
Можно ли остановить
Прибор оборудован защитой, предотвращающей остановку с целью хищения газа. Это позволяет обеспечить точный учёт, без несанкционированного воздействия на устройство.
Установка счётчика
Счётчик монтируется организацией, поставляющей газ по специально разработанному проекту. В проектной документации указывается месторасположение газомера, порядок подачи газа (направление) и другие особенности. В процессе монтажа должны учитываться предусмотренные строительные нормы и правила установки счётчика, указанные в руководстве по эксплуатации изготовителем.
Габаритные размеры и расстояния размещения счётчика от плиты
Это современная и надёжная модель газомера позволит долгое время не беспокоиться по поводу выбора устройства, определяющего потреблённый объём голубого топлива.
Планируя установку газового счетчика, потребитель выбирает и рассматривает лучшие варианты. Чтобы получать точные результаты, не переживать относительно частых поверок и сложного обслуживания приборов учета, пользователь ищет расходомер, соответствующий предъявленным критериям. Газовый счетчик Вектор G4 – оптимальный вариант, сочетающий в себе лучшие качества расходомеров за адекватную стоимость. Газосчетчик Вектор G4 предназначается для измерения количества потребленного газа неагрессивной природы. Счетчик соответствует установленным нормам качества, внесен в государственный реестр рекомендованных измерительных устройств.
Описание
Газовый счетчик Вектор G4
Газовый счетчик Вектор G4 производится в двух моделях:
- Вектор-Т – устройство с электронным узлом для расчета за потребленным газом. Имеет функцию корректирования потребляемого ресурса в зависимости от температуры.
- Вектор-М G4 – механическое счетное устройство, с возможностью установки импульсного датчика.
Прибор можно отнести к высшей категории (люкс) поскольку счетчик обладает массой преимуществ перед аналогичными приборами учета:
- Устройство может устанавливаться внутри помещения или снаружи, так как корпус покрыт специальным слоем против коррозии, что снижает опасность негативного воздействия внешних факторов.
- Основное направление движения ресурса в приборе учета слева направо, но при возникновении потребности, параметр можно изменить.
- Есть возможность установки контроллера для удаленной передачи информации.
- Работа счетчика характеризуется продолжительностью срока службы около двадцати пяти лет.
- Прибор имеет небольшие размеры и массу.
- Есть учет избыточного давления в трубопроводе, что позволяет снизить вероятность погрешностей.
Технические характеристики
Счетчик газа Вектор G4 функционирует по принципу диафрагмального оборудования.
Прибор работает с природным газом и другими инертными веществами. Внутреннее устройство оборудования рассчитано на контактирование только с неагрессивными газами. Устройство характеризуется повышенной чувствительностью и может фиксировать невысокое потребление ресурса. Погрешность не превышает трех процентов. Пропускная способность газосчетчика – от четырех до шести кубических метров в час. Прибор учета показывает точные результаты и корректно работает в диапазоне температур от сорока градусов мороза и до пятидесяти пяти градусов тепла. Временной промежуток между обязательными поверками — десять лет.
Каждый параметр технические характеристики соответствуют установленным международным стандартам. Устройство имеет массу положительных отзывов и пользуется популярностью.
Подвести итог можно описанием технологических особенностей:
- высокоточность измерения параметров;
- отсутствие обратного хода;
- прочный корпус и антикоррозийное покрытие;
- надежные соединения;
- простота монтажа;
- продолжительный срок службы;
- большой межповерочный период.
Газосчетчики Вектор G4 Т – приборы с электронной коррекцией. Они обладают способностью архивировать данные на разный промежуток времени: от суток до года. Также существует архив нештатных ситуаций.
Остановка
Остановка
Повышение коммунальных тарифов заставляет людей искать способы снизить расходы. Наряду с законными, недобросовестные потребители ищут варианты, способные повлиять на суммы нечестным способом. Можно встретить информацию, что скорректировать работу счетчика получается при помощи магнита. Счетный механизм под воздействием магнитного поля замедляет свою работу или же останавливается совсем.
Некоторая истина в этом есть, но результатом воздействия нередко бывает выход счетчика из строя, не поддающаяся восстановлению поломка, некорректная работа в сторону увеличения показателей. Противозаконные действия грозят немалыми штрафами, так как факт воздействия на расходомер работники газовой службы выявят без труда.
Вместо экономии потребителю придется понести дополнительные финансовые расходы на штрафы, покупку нового счетчика. Если в сети появляется информация, что кто-то останавливал счетчик Вектор, необходимо разумно подойти к информации и взвесить все «за» и «против». Любое вмешательство в работу прибора угрожает его целостности и функциональности, а экономия оборачивается дополнительными, и немалыми, расходами.
Информация о сертификате
Сертификат Газовый счетчик Вектор входит в число лучших газовых приборов учета и является востребованным. Качество газосчетчиков подтверждается документально. Федеральное агентство по техническому регулированию и метрологии выдало свидетельство об утверждении типа средств измерений. Государственная система сертификации в подтверждение соответствия Госстандарту России выдала сертификат соответствия.
Паспорт счетчика Вектор G4 содержит всю необходимую информацию.
Счетчик газа ВЕКТОР G4Т
Счетчик газа ВЕКТОР G4Т с электронной термокоррекцией
Производство: ООО «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»), Россия.
Бытовые диафрагменные счетчики газа ВЕКТОР G4Т с электронной термокоррекцией предназначены для измерения количества природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики газа могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.
Счетчики газа, оснащенные термокорректором электронного типа, пригодны для использования в коммунальном хозяйстве – путем включения в общую систему централизованного учета газа. Для этого электронный корректор опционально может дополняться, с целью коммутации с ПК или модемом, интерфейсом RS-232 , а также число-импульсным (телеметрическим) выходом. Связь с центральным устройством может осуществляться по каналам GPRS, GSM, телефонной линии.
Среди главных достоинств счетчиков газа с электронной термокоррекцией:
- Способность учитывать избыток внутритрубного давления газа (Ри) при расчете стандартного объема. Среднее давление в сети бытового газа 2 кПа (200 мм водного столба). 1 кПа дает минус 1% погрешности, если не учитывать избыточное давление при расчете скорректированного объема. То есть, при Ри=2 кПа потери газа составляют 2% для счетчиков с механической термокомпенсацией;
- Возможность устанавливать параметры в зависимости от давления газа и условий местности;
- Возможность производить коррекцию объема газа в широком диапазоне рабочих температур. Расширенный диапазон температур рабочей среды, при котором производиться коррекция объема газа по температуре — -30..+55 С (подтвержденный тест) и -40..+55 С (возможное расширение);
- Минимальную дополнительную погрешность во всем диапазоне температур рабочей среды, составляющую лишь ±0,015% на 1 С;
- Наличие коммуникационных интерфейсов и архивов.
Счётчик газа объёмный диафрагменный «Вектор-Т» изготовлен по ТУ 4213-005-94633680-2006 и соответствует российским и международным метрологическим требованиям для измерительных приборов и методов метрологического контроля. Счётчик предназначен для учёта потребляемого углеводородного газообразного топлива. Счетчик имеет электронное отсчетное устройство с функцией коррекции объема газа по температуре. На корпус счётчика нанесено специальное покрытие, защищающее его от воздействия окружающей среды.
Жидкокристаллический 9-разрядный (00000,0000 м3) индикатор (ЖКИ) электронного отсчетного устройства с функцией коррекции объема газа по температуре обеспечивает индикацию скорректированного (стандартного) объема газа в диапазоне температур газа.
В структуре условного обозначения счетчика с электронной коррекцией ставится буква Т в конце обозначения (см. раздел 10 паспорта на счетчик газа «Вектор»).
Газовые счетчики с температурной коррекцией имеют следующие встроенные архивы:
- суточный – 61 день;
- месячный – 15 месяцев;
- годовой – 15 лет;
- архив событий;
- архив нештатных ситуаций.
Доступ к архивам может производиться с помощью коммутационной платы через интерфейс RS232 или через оптопорт (устанавливается дополнительно по заказу).
Счетчики, оборудованные электронным корректором, могут включаться в единую систему централизованного учета расхода и потребления в системе коммунального хозяйства. Для этих целей в корректор опционно (по заказу) могут быть установлены:
- телеметрический (число-импульсный) выход;
- интерфейс RS-232 для подключения к компьютеру или модему (телефонная линия, GSM, GPRS).
Значения избыточного давления газа (Pи), барометрического давления (Pб), абсолютной температуры и коэффициента сжимаемости (К) заносят в электронный счетный механизм при выпуске из производства. Если иное не оговорено заказчиком, то стандартными значениями, вводимыми при выпуске из производства, являются следующие:
- Pи = 0,002 МПа (2 KPa)
- Pб = 0,101325 МПа
- Tс = 293,15 К (20 С)
- K = 1
Настроечные параметры Ри и Рб могут быть изменены газовым хозяйством, эксплуатирующим приборы, в соответствии с конкретными условиями местности и давления в сети. Изменение параметров производиться с помощью коммутационной платы и программного обеспечения, которые поставляются по заявкам эксплуатирующих организаций.
Счётный механизм с корректором посредством жидкокристаллического 8-разрядного (00000,0000 м3) дисплея в режиме эксплуатации обеспечивает индикацию текущих значений стандартного (скорректированного) объема газа.
Технические параметры:
- Объем цикла 1,2 дм3
- Номинальный расход Qном, 4 м3/ч
- Максимальный расход Qмакс, 6,5 м3/ч
- Минимальный расход Qмин, 0,04 м3/ч
- Максимальное рабочее давление 50
- Максимальное значение сумматора 99999,999 м3
- Температура эксплуатации: -40°С … +55°С
- Масса: 2 кг
- Средний срок службы 25 лет
- Ресурс литиевой батареи 10 лет
- Межповерочный интервал 10 лет
- Гарантийный срок эксплуатации 2 года
- Габаритные размеры (ДхШхВ) 165х195х220 мм
- Резьба патрубков, G 1 1/4 дюйм
- Расстояние между патрубками 110 мм
- Функция коррекции по температуре
- Направление потока газа: стандартное исполнение — слева на право, по заказу справа на лево
Бытовой диафрагменный счетчик газа
С электронным отсчетным устройством с функцией коррекции объема газа по температуре и введенному избыточному давлению.
Надежность и гарантии производителя
-
4,0 Qn (м³/ч)
Номинальный расход
-
2 года
Гарантийный срок эксплуатации с даты первичной поверки
-
10 лет
Межповерочный интервал счетчика
-
25 лет
Средний срок службы
Технические характеристики
Счетчики применяются в коммунально-бытовом секторе, а также в различных в технологических процессах.
Основные преимущества
Отличительные особенности
- Электронная коррекция объема измеряемого газа обеспечивается путем обработки информации, поступающей от двух датчиков температуры и датчиков измерения расхода газа.
- Электронная коррекция объема измеряемого газа по температуре обеспечивает точность и стабильность приведения объема газа к нормальным условиям в широком температурном диапазоне (-30…+55 °С) с минимальной постоянной погрешностью. Минимальная дополнительная погрешность во всем диапазоне температуры рабочей среды, отличной от стандартной [20 °С] — ± 0,015% на 1 °С.
- Производится учет избыточного давления газа Ри в трубе при расчете стандартного объема. Среднее давление в сети бытового газа 2кПа (200 мм водного столба). 1 кПа дает минус 1% погрешности, если не учитывать избыточное давление при расчете скорректированного объема. То есть, при Ри=2 кПа потери газа составляют 2% для счетчиков с механической термокомпенсацией. Избыточное давление в виде постоянной величины вводится при выпуске из производства или при вводе прибора в эксплуатацию.
- Для эксплуатирующих и газоснабжающих организаций предусмотрена возможность изменения настроечных параметров с помощью специального программного обеспечения в соответствии с конкретными условиями местности и давления в газопроводах. Доступ к изменению параметров защищен пломбой эксплуатирующей или газоснабжающей организации.
- В памяти устройства хранятся архивы: суточные, месячные, годовые, а также архив нештатных ситуаций.
- Под внешней крышкой отсчетного устройства имеется отсек для установки коммуникационной платы для включения в системы дистанционного сбора информации (АИИС КУЭ).
Технические характеристики счетчика
| Типоразмер счетчика | G4 |
| Номинальный расход – Qn (м³/ч) | 4,0 |
| Циклический объём (дм³) | 1,2 |
| Максимальный расход — Qmax (м³/ч) | 6,0 |
| Минимальный расход — Qmin (м³/ч) | 0,040 |
| Максимальное рабочее давление – Pmax (кПа) | 50 |
| Максимальное значение сумматора (м³) | |
| Диапазон температур окружающей среды, (°С) | -40….+55 |
| Средний срок службы, не менее (лет) | 25 |
| Масса (кг), не более | 2,0 |
| 165x195x220 | |
| Расстояние между осями патрубков, мм | 110 |
| Резьба патрубков, дюйм |
Направление потока газа: стандартное исполнение – слева – направо, по заказу – справа — налево.
Упаковка
Количество индивидуальной упаковки в транспортной коробке – 6 шт. Размеры транспортной коробки — 360х630х250мм
Документация и ПОДокументы для всего типа средств измерений
Используемые источники:
- https://myschetchik.ru/gaza/vektor-g4
- https://pouchetu.ru/gazovyj/vektor-g4
- https://schetchik-info.ru/gazovyj-schetchik-vektor-g4/
- http://energominimum.com/gazs/gazschetrus/gazschetvektorg4t.html
- https://skymetr.ru/t-g4/
