Счётчик Меркурий 206 – однофазное устройство для замеров потреблённой электроэнергии (включая активную и реактивную составляющие), учитывающее показания по нескольким тарифам. Изделие подключается в двухпроводные электросети, при условии установки в закрытом шкафу или защищённой панели внутри помещения, и может использоваться частными лицами, коммунальными предприятиями, организациями или предприятиями для индивидуального учёта потреблённой электроэнергии.
Вид счётчика – Меркурий 206
Устройство и принцип работы
Изделие включает:
- составной корпус;
- клеммную планку;
- печатную плату.
Печатная плата выполнена с установкой следующих комплектующих:
- блока питания;
- импульсного выхода;
- управляющей схемы;
- встроенной памяти;
- оптического порта;
- жидкокристаллического дисплея.
Данная модель электросчётчиков относится к метрологическим приборам электронного типа, учитывающим показания в результате преобразования поступающих сигналов и выводом данных на жидкокристаллический дисплей. Параллельно сведения сохраняются во встроенном блоке памяти и передаются на стороннее устройство модемом (если модификация аппарата им укомплектована).
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности при измерении: | |
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Базовое значение тока (Iб), А | 5 или 10 |
| Максимальное значение тока (Imax), А | 60 или 80 или 100 |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: | |
| Постоянная счетчиков в режиме телеметрии/поверки, имп./(кВт*ч) [имп./(квар*ч)]: | 5000/10000 |
| Пределы допускаемой относительной погрешности при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне напряжений, % | ±1,0 |
| Пределы допускаемой относительной погрешности при измерении частоты в диапазоне от 45 до 55 Гц в рабочем диапазоне температур, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения мощности, вызываемой изменением тока в диапазоне от 0,05Iб до Iмакс, в рабочем диапазоне температур | δp=±[K+0,05(Pмакс/Р -1)], где К — класс точности, Pмакс — максимальная мощность счетчика, Р — измеренное значение мощнос ти |
| Пределы допускаемой основной относительной погрешности при измерении тока в рабочем диапазоне температур, %: | |
| Точность хода часов счетчиков при нормальной температуре (20±5)°С, с/сут | ±0,5 |
| Жидкокристаллический индикатор: | |
| Полная мощность, потребляемая цепью тока, В*А, не более | 0,5 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: | |
| Полная мощность, потребляемая цепью напряжения, В*А, не более: | |
| Максимальное число действующих тарифов | 4 |
| Параметры импульсного выхода: | |
| Габаритные размеры счетчика, мм, не более | 154х105х72 |
| Масса счетчика, кг, не более | 0,60 |
| Рабочие условия эксплуатации: | Группа 4 по ГОСТ 22261-94 |
| Средняя наработка до отказа, час. | 220000 |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 1900 |
Габаритные размеры счётчика – Меркурий 206
Пломбы и оттиск на счётчике
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Сертификат: Смотреть
Свидетельство: Смотреть
Описание типа: Смотреть
Руководство пользователя: Смотреть
Гарантия на прибор
Производителем предоставляется гарантия на первоначальные 36 месяцев эксплуатации прибора от момента пуска в работу, согласно записи в паспорте, но не более 3,5 лет после даты производства.
Гарантийные обязательства предусматривают приём продукции на бесплатный ремонт в официальных сервисных центрах производящей компании или замену изделия, если выход из строя произошёл по причине использования некондиционных комплектующих или ошибок при сборке. Обязательное условие – предоставление гарантийного талона из паспорта аппарата и соблюдение требований к эксплуатации, регламентированных изготовителем.
Частота индикации
Над жидкокристаллическим дисплеем (справа, вверху) размещён световой индикатор, сигнализирующий об интенсивности потребления энергии. Частота сигналов устройства зависит от количества учитываемых киловатт-часов, составляя для 50 импульсов – 10 кВт*ч, при постоянной – 5000 имп./кВт*ч.
Преимущества прибора
Модель отличается следующими достоинствами:
- надёжной защитой от постороннего вмешательства в работу;
- привлекательным исполнением корпуса;
- возможностью учёта сведений по нескольким тарифным планам;
- компактными размерами и небольшим весом;
- многофункциональностью;
- доступной ценовой политикой;
- большим ресурсом и продолжительным временным интервалом между поверками;
- высокой точностью учёта показателей и чувствительностью, соответствующей требованиям метрологических стандартов качества;
- простым подключением и удобной установкой;
- функцией подключения к удалённому компьютеру, с дистанционной передачей данных (в зависимости от модификации);
- наличием электронной пломбы.
Разновидности счётчика
В зависимости от установленных комплектующих, производится 8 модификаций аппарата:
- 206 N – базовая модель, без дополнительного оборудования, допускающего подключение к стороннему устройству, снабжённая оптическим портом;
- 206 RN – аналог предыдущей модели, дополненной интерфейсом RS-485;
- 206 RSN – идентична указанной выше модификации, снабжена встроенным питанием;
- 206 PRNO – вместо внутреннего питания установлено реле;
- 206 PRSNO – модификация, совмещающая комплектацию двух предыдущих исполнений;
- 206 PLNO – модель с реле и модемом PLC-I;
- 206 PNOF03, 206 PNOF04 – две модификации с различным типом радиомодема.
Расшифровка маркировки счётчика – Меркурий 206
Все перечисленные исполнения снабжены электронной пломбой и оптическим интерфейсом, буква Р в маркировке указывает на расширенные функциональные возможности.
Замена батарейки
Встроенный элемент питания невозможно заменить в домашних условиях, поскольку он установлен внутри корпуса прибора, защищённого от несанкционированного вскрытия пломбами.
Батарейка меняется в ходе производства поверочных работе, её срок службы рассчитан на соответствие продолжительности межповерочного интервала. После снятия крышки корпуса, отслуживший элемент извлекается из слота, вставляется новый. После проверки работоспособности вставленной батареи, крышка устанавливается на место.
Снятие показаний
Чтобы снять данные, потребителю необходимо:
Снятие показаний со счётчика – Меркурий 206
- Коротко нажать кнопку, расположенную правее дисплея, до появления значения расхода по тарифу 1 (возможно, потребуется нажимать несколько раз).
- Выписывается целое число, без учёта двух дробных разрядов, правее точки(точка показана красной стрелкой и красный прямоугольник показывает дробные значения).
- Операция повторяется по каждому из тарифных планов(тариф показан красной стрелкой).
- От данных, отдельно по каждой из расценок, отнимаются предыдущие значения.
- Расход умножается на стоимость одного киловатт-часа.
- Итоговые показатели складываются.
Альтернативный способ – дождаться отображения необходимого показателя в автоматическом режиме. По умолчанию на ЖКИ периодически сменяются данные с указанием даты, точного времени, расхода по каждому тарифу и общего.
Можно ли сэкономить
Приобретение прибора учёта, фиксирующего показатели по нескольким тарифным планам – гарантия экономии за счёт более интенсивного расхода во время действия меньшей расценки.
Дополнительно потребитель может добиться уменьшения затрат электроэнергии посредством традиционных способов экономии ресурсов – установки современных приборов и бережливого отношения.
Подключение счётчика
Изделие устанавливается на ДИН-рейку. Предварительно отключается подача электричества.
Работы выполняются под контролем компании, поставляющей энергоресурсы. Минимальная квалификация электромонтёра, подключающего аппарат – третья группа электробезопасности.
Чтобы подключить провода, необходимо изучить схему, приведённую в паспорте или изображённую на крышке клеммного отсека.
Схема подключения счётчика – Меркурий 206
После снятия крышки, провода надёжно закрепляются в контактах, для предотвращения теплового нагрева клемм в связи с неплотностью подсоединения.
Паспорт электросчётчика содержит специальную графу, в которой производится запись ответственным работником о вводе изделия в работу после подключения, подачи энергии и проверки функционирования.
2018-02-02Содержание:
Модификации линейки электросчетчиков Меркурий 206 от компании «ИНКОТЕКС» имеют некоторые функциональные отличия:
- Меркурий 206 N – однофазный многотарифный счетчик, который является самым простым устройством из модельного ряда. Наделен всеми указанными выше характеристиками, а также импульсным входом, оптопортом, электронной пломбой (буква N в маркировке).
- Меркурий 206 RN – следующая по сложности и функциональности модификация, маркировка которой указывает на наличие, кроме электронной пломбы (N) интерфейса RS-485 (R). Он обеспечивает двусторонний обмен данными между устройствами и подсоединение прибора к компьютеру – снять показания можно на его мониторе. Остальные характеристики являются сходными с предыдущей моделью.
- Меркурий 206 PRNO – электросчетчик имеющий интерфейс RS-485 (R), с электронной пломбой (N), а также с дополнительным функционалом – специальным профилем мощности, журналом о событиях и возможностью осуществлять срезы показаний по суткам и месяцам (Р), реле для автоматического отключения нагрузки (О).
- Меркурий 206 PRN – однофазный многотарифный электросчетчик, функциональные способности которого, в отличие от предыдущей модели, отличаются отсутствием реле автоматического отключения при сохранении стандартных параметров и характеристик, типичных для линейки приборов учета с маркировкой 206.
- Меркурий 206 PLNO – в данной модели однофазного многотарифного счетчика, наряду с профилем мощности, журналом событий и возможностью осуществлять срезы за месяц и день (Р), реле автоматического отключения (О) и электронной пломбой (N), разработчик воплотил одно из прогрессивных решений – встроенный PLC-I модем (символ L в маркировке). Эта технология позволяет создавать сети для дистанционного сбора показаний и осуществлять управление счетчиками на расстоянии.
Как снять показания со счетчика Меркурий 206 N
Технические параметры счетчика электроэнергии Меркурий 206
Советуем к прочтению другие наши статьи
Электросчетчики Меркурий 206 позволяют организовывать учет и фиксацию потребления электрической энергии как по одному, так и одновременно максимум по четырем тарифам.
Все счетчики модельного ряда оснащены жидкокристаллическими дисплеями. Функциональные возможности обеспечивают отображение на экране данных о таких показателях:
- номере тарифа;
- частоте электросети;
- времени и дате по состоянию на данный момент;
- показателях тока;
- напряжении в сети;
- показателях использованного ресурса по учитываемым тарифам в отдельности, а также суммарно с первого дня применения устройства;
- потреблении ресурса по каждому из учитываемых тарифов и по итоговым суммам по состоянию на первое число каждого из предшествующих 12-ти месяцев;
- времени переключения тарифов;
- времени наработки батареи и устройства.
Суточные срезы показаний счетчика электроэнергии Меркурий 206 могут сохраняться в памяти до полугода, а срезы за месяц – до четырех лет.
Характеристики надежности
Счетчик электроэнергии Меркурий 206 является довольно надежным устройством, о чем свидетельствуют его гарантийные показатели:
- Межповерочный интервал электросчетчика Меркурий 206 -16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок эксплуатации — 3 года.
Технические характеристики счетчика Меркурий 206
| Величины | |
| Номинальное напряжение, В | 230 |
| 207…253 (при UНОМ=230) 184…264 0…264 | |
| Номинальный (макс) ток, А | 5(60); 5(80); 10(100) |
| Напряжение питания интерфейса RS-485, В | +5…12 |
| Допустимые перегрузки по току в течении 10 мсек, А — для IМакс=60 А — для IМакс=80 А — для IМакс=100 А | |
| Стартовый ток (чувствительность), А — для IБАЗ=5А — для IБАЗ=10 А | |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,5 |
| Защита информации | |
| Диапазон температур, °С | от — 45 до +70
При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ. |
| Наработка на отказ, часов | 220000 |
| безотказная работа, часов | 7000 |
| срок службы, лет | 30 |
| Межповерочный интервал,лет | 16 |
| Масса,кг | не более 0,6 |
| Габариты (длина, ширина, высота), мм | 154*105*72 |
| Гарантия производителя, лет | 3 |
Опубликовано статей: 3202Комментариев: 0Здравствуйте! Меня зовут Евгений. Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.
Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс точности счетчиков (актив. / реактив.): | 1/2 |
| Номинальное напряжение, В: | 230 |
| Базовый / максимальный ток, А: | 5/60 |
| Максимальный ток в течение 10 мс: | 30*I макс |
| Чувствительность при измерении активной энергии, А: | 0,01 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 2,5 / 8 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,5 |
| Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса PLC, Вт/В*А | 1,5 / 24 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 220 000 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,6 |
| Габариты (ДхШхВ), мм | 154x105x72 |
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 180 предыдущих суток;
- энергия на начало текущего и 48 предыдущих месяцев.
- мгновенные значения активной, реактивной и полной мощности;
- действующие значения тока и напряжения;
- частота сети;
- коэффициент мощности.
Модификации счетчиков, доступных для заказа:
| Модификация | Интерфейсы, реле |
|---|---|
| Меркурий 206 N | оптопорт |
| Меркурий 206 RN | оптопорт, RS-485 |
| Меркурий 206 PRSN | оптопорт, RS-485 с внутренним питанием |
| Меркурий 206 PRNO | оптопорт, RS-485, реле |
| Меркурий 206 PRSNO | оптопорт, RS-485 с внутренним питанием, реле |
| Меркурий 206 PLNO | оптопорт, PLС-I, реле |
| Меркурий 206 PNF04 | оптопорт, RF (LoRa) |
| Меркурий 206 PNOF04 | оптопорт, RF (LoRa), реле |
Условные обозначения: Меркурий 206 PR(L) S N O Fx
Р – расширенные программные функции, включая профиль мощности, журналы событий;R – интерфейс RS-485 с внешним питанием (L – модем PLC);S – внутреннее питание интерфейса RS-485N – электронная пломба;О – встроенное силовое реле для управления нагрузкой;Fx – радиомодем-х (LoRa, Zigbee) и т. п.
Сертификаты:
Сертификат соответствия ТС Меркурий 206664.8 КБСвидетельство утверждения типа средств измерений Меркурий 206721.4 КБСертификат утверждения типа средств измерений (Республика Узбекистан) Меркурий 2061.2 МБСертификат о признании утверждения типа средств измерений (Республика Казахстан) Меркурий 206159.5 КБСертификат утверждения типа средств измерений (Республика Беларусь) Меркурий 20683.9 КБ
Паспорт и руководство пользователя:
Руководство пользователя Меркурий 2061.2 МБ
Документы:
Описание типа Меркурий 206156.8 КБФормуляр Меркурий 206368.6 КБМетодика поверки Меркурий 206912.6 КБ
Электросчетчик Меркурий 206 — это однофазный многотарифный счетчик. Счетчик имеет электронное табло для вывода показателей расхода электроэнергии. Для управления выбором показа данных предусмотрен фотодиод оптопорта, через который можно выбрать вывод на экран необходимой информации.Основные разновидности счетчика 206N, 206 LNO и 206 RN.
Для снятия показаний со счетчика нам потребуется переписать значения расхода электроэнергии по двум тарифам в дневное и в ночное время.
Расход в дневное время обозначается значком на дисплее — Тариф 1, расход ночью — Тариф 2.
Чтобы увидеть показатели расхода днем и ночью нужно посмотреть на информационное электронное табло счетчика, на нем с периодичностью 5-10 секунд выводится информация о дате, времени, Тариф 1, Тариф 2, и сумма по дневному и ночному времени.
Так же чтобы, не ждать вывода нужного показателя, поднесите кратковременно большой палец к фотодиоду (как нажатие кнопки) и выберите значения для снятия показаний.
Числа следует записывать до знака запятой.
Чтобы узнать общую сумму к оплате за электроэнергию снятые числа перемножаем на соответствующие ставки по дневному и ночному тарифам. Т.е. число Тариф1*ставка по дневному тарифу + число Тариф2*ставка по ночному тарифу.
Видеоинструкция для счетчика Меркурий 206
Счётчик Меркурий 206. Осторожно! В щитки не лезет!
Итак, снова матерные приключения. Роюсь я периодически от нефига делать в каталоге ЭлектроМонтажа и вдруг замечаю, что там появился новый счётчик — Меркурий 206. Причём многотарифный. А меня постоянно интересуют счётчики многотарифные Меркурия, потому что по регионам народ работает в основном только с ними и, если туда воткнуть счётчик от ABB — то будут проблемы. А Меркурий обычно самый распространённый.
Особенность нового счётчика в том, что по внешнему виду корпус у него наконец-то встаёт на DIN-рейку. И вроде бы даже размеры примерно похожие на правду. И мне стало казаться, что кошмар со счётчиками Меркурий 200, о котором я когда-то писал, закончится.
В общем, вижу я этот счётчик и радуюсь — мол, во, попробую! И тут как раз один заказчик просит собрать ему щиток в старую сталинку, где счётчик в квартире, и ещё и просит перейти на многотарифный учёт. У меня сразу в голове и соображается: «Во! Сейчас-ка как раз поставлю этот счётчик, и потом накатаю на блоге хороший пост, а сам счётчик сделаю типовой позицией и ещё и Валентиныча пну, чтобы он в свой магазин их возить стал»…
Давайте изучим это творение!
В нижней части корпуса зачем-то сделан огромный отступ корпуса счётчика.

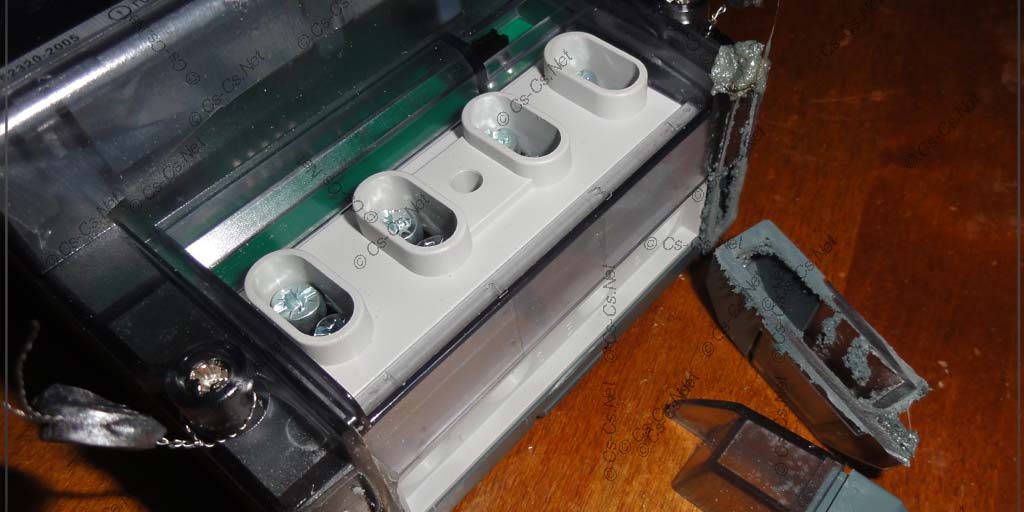

Клеммная колодка счётчика и зачем-то оставленный запас места
А вот клеммы у них переработали. Теперь клеммы счётчика выглядят как металлическая пластинка, прижимающая провода к контактам. Это хорошо.
Переделанные клеммы счётчика
А теперь — бля!.. Ну, в общем, показываю:
…и вот ХУЙ он лезет в щиток!
И ещё раз показываю:
Зачем-то нижняя часть счётчика сделана больше, чем могла бы быть
И… и ещё раз. На этот раз на EDF/CombiLine панели, где используются «толстые» DIN-рейки:
…и на толстую DIN-рейку для EDF/CombiLine панелей — тоже не лезет!
А у счётчика пластитковые зубчики для фиксации так хитро сделаны, что если надавить — они отломаются.
Не лезет на толстую рейку — потому что имеет мелкие зубчики, которые могут отломиться
В общем, если говорить кратко. Это была очередная попытка Меркурия сделать многотарифник на DIN-рейку. Но, видимо, DIN-рейка для производителей — это что-то мифическое, примерно как УЗО, которое до сих пор остаётся мифическим для большинства электриков.
Получился очередной выродок. ЗАЧЕМ было увеличивать высоту корпуса ради клемм? Если про Меркурий 200 можно было писать «лезет только на монтажную плату», то про этот надо писать «лезет только в щитки с расстоянием DIN-реек 150 мм или более, а лучше — на монтажную плату».
Почему Инкотекс себя так ведёт? Ведь многотарифники есть у других производителей. Да той же Энергомеры. И, если брать ABB, то те — вообще в стандартный габарит вместили продвинутый счётчик, в котором есть целое графическое меню настроек (я о новых счётчиках EQ-Meters) и ток до 80А. И не надо говорить о том, что многотарифные счётчики имеют бОльшие размеры, потому что там тарифов больше.
В общем, отношения с Меркуриями у меня остались на том же уровне. А вот одно интересное совпадение в мне голову всё же пришло:
ИнКОНТЕКС?!..
В общем.. сидел я сидел… злился. Больше злился на тотальный крах мира, где всем на всё понаплевать, а главное — израсходовать денег и забить. Говорят же про постоянный распил бабла?.. Говорят. Хм! А это мысль! А если укоротить корпус этого счётчика?!
Возьмём-ка болгарку!..
Как изменить размеры корпуса счётчика? Возьмём болгарку…
Примеримся…
…и КАСТРИРУЕМ его!
И отхуячим! Вот каким должен быть этот счётчик!
После этого корпус счётчика сразу приобрёл нужные размеры
А дальше… дальше я думал поставить ЭТО в щиток и так его и сдать, адски снизив цену за работу. Но потом решил, что мне важнее концепт «Делать щиток так, чтобы потом про него можно было навсегда забыть — чтобы проблем с ним не было», и принял немного другое решение. Посмотреть, а что же там внутри этого счётчика?..
Дальше было как на Дискавери: «Как Это Сделано?» Ну, вы поняли: возьмём болгарку…
А что внутри счётчика?.. Сейчас узнаем!
А вот оказывается, что внутри-то пусто! И что плата, которая якобы большая, на самом деле дальше 2/3 корпуса и не вылезает.
А вот что внутри!
И если бы не чёртов зачем-то отлитый выступ на крышке — то был бы отличный счётчик!
И на самом деле плата внутри небольшая, и всё могло бы вместиться в обычный корпус
Ну а в тот щиток я купил свою «типовую» Энергомеру. И завтра этот щиток и сдам.
А в щиток, в итоге, встала Энергомера
А заодно покажу вам, как народ решает проблему пломбировки чего-нибудь в щитке. Например, рубильника до счётчика. Нам нужен небольшой пластиковый боксик. Я нашёл ИЭКовские вообще в Леруа.
Используем бокс IEK для пломбировки рубильника
Надеваем его на рубильник без дна — и всё. А дальше пусть те, кто будет пломбировать, возятся. Хотят — проволочку в дырочки продевают, хотят — ещё что изобретают.
Надеваем его на рубильник — всё готово
Ну а сам щиток получился обычный: ввод, счётчик, УЗМка для верности, неотключаемые линии.
Щиток готов!
Вот такая история. Надо бы её в БДСМ-раздел бы… =) А всю-всю историю и самые первые впечатления вы можете ещё и тут поглядеть: http://www.mastercity.ru/showthread.php?t=196843 — я сначала матерился там, а потом, как щиток закончил, написал пост у себя.
Используемые источники:
- https://myschetchik.ru/elektroenergii/merkurij-206
- https://evmaster.net/schetchik-merkurij-206
- https://www.incotexcom.ru/catalogue/m206
- https://schetchik-info.ru/kak-snyat-pokazaniya-schetchika-merkurij-206/
- http://cs-cs.net/mecrury-206
