Сборка солнечного коллектора для отопления своими руками

Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?

Виды

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

• специальный готовый химикат;
• оксиды разных металлов;
• тонкий теплоизоляционный материал;
• чёрный хром;
• селективную краску для коллектора;
• чёрную краску или пленку.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Использование бесплатной энергии солнца – хороший метод сэкономить топливо и электричество, расходуемое на отопление частного дома. Массовому применению гелиосистем мешает высокая цена теплоприемников и сопутствующего оборудования – потребуется накопительный бак, циркуляционный насос, электронный блок управления и прочая арматура. Единственный способ снизить затраты – изготовить солнечный коллектор из недорогих материалов своими руками и собрать стандартную схему обвязки.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельного гелиоколлектора, стоит изучить устройство существующих заводских моделей – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Справка. Воздушные установки не слишком популярны из-за ограниченной функциональности. Водонагревательные модели более востребованы, поскольку могут обеспечивать работу отопления, ГВС и поднимать температуру в открытых бассейнах.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Исключение – гелиоустановки для бассейнов, нагревающие воду резервуара напрямую либо через простой теплообменник.

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Изготавливаем водяной коллектор

Водонагреватель вакуумного типа сделать в домашних условиях не выйдет по понятным причинам. Поэтому беремся за плоскую конструкцию с теплообменником и собирающим солнечные лучи абсорбером. В идеале нужно рассчитать площадь приемника и температуру воды на выходе, зависящую от многих факторов:

• регион проживания и уровень инсоляции;
• температура окружающей среды, особенно в зимний период;
• площадь теплообменной поверхности, воспринимающей облучение солнцем;
• материал и покрытие змеевика;
• температура теплоносителя на входе;
• угол наклона панели по отношению к солнечным лучам;
• скорость течения воды по трубам теплообменника.

В интернете нетрудно отыскать расчеты производительности солнечного коллектора, но предупреждаем — вычисления весьма неточные.

Пример. За основу принимается факт: в ясный день на 1 м² поверхности попадает 500—800 Вт энергии солнца. Дальше по школьной формуле m = Q / 1.163 х Δt определяем массу воды, нагретую на 40 °С теплообменником 1 м²: 500 / 1,163 х 40 = 10.7 литра в час. При инсоляции 800 Вт/м² удастся нагреть 17.2 л/ч. Но дьявол кроется в деталях: изначальный показатель 0.5—0.8 кВт на квадратный метр – цифра очень приблизительная.

Мы предлагаем упрощенный подход к вопросу, изложенный в пошаговой инструкции:

1. Определите место и площадь, которую вы готовы отдать под коллектор.
2. Ориентируясь по ценам на материалы, выберите подходящий вариант для сборки змеевика и корпуса.
3. Изготовьте опытный образец, подключите к отоплению либо водоснабжению по правильной схеме. Способы обвязки мы покажем в следующих разделах данной статьи.
4. Испытайте греющий контур в домашних условиях и сделайте дальнейшие выводы о наращивании / уменьшении мощности, изменении конструкции и так далее.

Теперь пройдем каждый этап по отдельности, заостряя внимание на подводных камнях.

Размещение тепловой установки

Собственно, вариантов расположения самодельного коллектора всего два: на крыше здания либо открытой площадке придомового участка. Выбирая место, соблюдайте простые правила:

1. Площадка должна быть максимально освещена в течение дня, не затеняться деревьями и другими хозяйственными постройками.
2. При установке на крышу выбирается более пологий скат, куда всегда попадает солнечное излучение. Понятно, что крутая часть ломаной мансардной кровли не подойдет.
3. Водогрейную установку, предназначенную для отопления либо горячего водоснабжения, не относите далеко от жилища. Увеличится длина подающих трубопроводов, теплопотери и стоимость монтажа.
4. Наземный коллектор ориентируйте таким образом, чтобы солнце, визуально движущееся с востока на запад, постоянно освещало теплоприемник. Угол установки панели – 60±15°.

Примечание. Эффективность греющего элемента можно повысить с помощью параболического солнечного концентратора, собирающего лучи в единый пучок, который направляется на абсорбер. Конструкция и способы сборки вогнутого зеркала показаны на видео.

Солнечные установки, рассчитанные на подогрев воды в летнем душе, располагаются на крыше этого строения и присоединяются по самотечной схеме. Устройства для нагрева бассейнов размещаются рядом с чашей резервуара.

Выбор материалов

Подборку комплектующих для изготовления солнечных водонагревателей своими руками мы сделали на основании отзывов и тем, обсуждаемых на популярном форуме Forumhouse. Итак, прямоугольный короб приемника обычно делается из деревянного бруса либо готовых рам старых окон. Задняя стенка корпуса утепляется базальтовой ватой, пенопластом или экструдированным пенополистиролом.

Совет. Дно короба можно сделать из фольгированного полимерного утеплителя. Металлический слой послужит абсорбером – ставить дополнительный лист не придется.

Теплообменники домашние умельцы изготавливают из разнообразных труб:

• полиэтиленовые черные (ПНД);
• гофрированная нержавейка;
• медные и алюминиевые;
• полипропилен и металлопластик;
• сшитый полиэтилен;
• панельные стальные радиаторы.

С точки зрения эффективности и долговечности лучше применять трубки из алюминия, меди и нержавеющей стали, обладающие наилучшей теплопроводностью. Недостаток материала – высокая цена.

Пластиковые трубы значительно дешевле металлических и проще в монтаже. Но при использовании полимеров нужно учитывать ряд нюансов:

• любые пластмассы постепенно разрушаются под воздействием ультрафиолетового излучения;
• стенки труб ППР слишком толстые, плохо проводят тепло;
• качественный металлопластик слишком дорог для наших целей, а дешевый нередко расслаивается на изгибах и быстро разрушается на солнце;
• сшитый полиэтилен «запоминает» первоначальный изгиб в бухте, из него удобно делать кольцевой змеевик, а выпрямить непросто;
• трубы ПНД нужно покупать пищевой серии (с синей полосой), она лучше защищена от ультрафиолета.

Справка. Простейший вариант теплообменника для бассейна – черный садовый шланг, уложенный «улиткой». Минус материала – растрескивание резины от длительного воздействия солнца.

Тонкостенные трубы ПНД – отличный выбор по соотношению цена — качество. Черная поверхность хорошо поглощает солнечное тепло, соединительные фитинги стоят недорого. К абсорберу трубопровод крепится пластиковыми хомутами либо жестяной полосой на саморезах.

В качестве абсорбирующего листа можно применить обычную или нержавеющую сталь, окрашенную в черный цвет. Идеальный вариант – листовой алюминий либо медь.

Верх короба закрывается следующими прозрачными материалами на выбор:

• обычное или армированное стекло;
• прозрачная полиэтиленовая пленка;
• тонкий сотовый поликарбонат.

Совет. Не применяйте в качестве светопрозрачного элемента готовые стеклопакеты от пластиковых окон. Зимой при большом перепаде температур между уличным воздухом и внутренней закрытой камерой коллектора двухслойный пакет не выдерживает и трескается.

Рекомендации по сборке

Процесс изготовления солнечного коллектора настолько очевиден, что расписывать пошаговые инструкции не имеет смысла. Задача – смастерить максимально герметичную камеру, установив внутри теплообменник на металлическом абсорбере. Мы просто дадим ряд советов, дабы уберечь вас от ошибок:

1. Трубы теплообменника можно укладывать продольно либо спиралью (улиткой). Расстояние между соседними линиями (витками) делайте небольшим – от 1 до 4 см.
2. Воздухонепроницаемость корпуса достигается промазыванием стыков силиконовым герметиком либо прокладыванием резиновых уплотнителей.
3. Трубки крепятся к основанию любым удобным способом – пластмассовыми хомутиками, металлической полосой либо просто фиксируются по бокам саморезами.
4. Вся внутренняя полость окрашивается термостойкой эмалью черного цвета (продается в аэрозольных баллончиках).
5. Толщина теплоизоляционного слоя на задней стенке водонагревателя – минимум 50 мм.
6. Сверху проще всего натянуть прозрачную пленку — это лучший вариант для опытного экземпляра. Впоследствии ее нетрудно заменить стеклом.

Еще рекомендация. Деревянные детали стоит обработать антисептиком. Раму, сваренную из стальных профилей, покройте грунтовкой и 2 слоями светлой краски.

После сборки панели теплоприемника заполните змеевик водой и проверьте на герметичность. Затем проведите испытания солнечного коллектора — подключите вывода к баку, установите аппарат на солнце и измерьте температуру воды, учитывая время нагрева. На основе реальных показателей несложно выяснить производительность водонагревателя.

Процесс изготовления самодельного коллектора с медным теплообменником смотрите на видео:

Схема подключения

Коллектор, предназначенный для подогрева воды в душе, подсоединяется к накопительному баку по самотечной схеме. Важное условие: гелиоустановка должна располагаться ниже основной емкости, чтобы горячая вода меньшей плотности поднималась по трубе и вытесняла холодную. Конструкция такой системы показана на чертеже.

При подключении к бойлеру либо теплоаккумулятору солнечный коллектор выступает как полноценный источник тепла. Производители гелиосистем предлагают использовать двухтрубную напорную схему, включающую обязательные элементы обвязки:

• циркуляционный насос, развивающий давление 0.4 Бар;
• расширительный бак мембранного типа;
• автоматический воздухоотводчик;
• клапан предохранительный, рассчитанный на срабатывание при давлении 2 Бар;
• манометр;
• термометр;
• запорная арматура, вентиль подпитки;
• контроллер с двумя датчиками температуры;
• теплоизоляция для подводящих трубопроводов.

Важный момент. Если к буферной емкости подключается батарея из нескольких коллекторов, производительность насоса и объем расширительного бачка нужно увеличить. Минимальная вместительность мембранного резервуара – 10% от общего количества теплоносителя в контуре.

Схема функционирует так:

1. Теплоприемник присоединяется к нижнему змеевику буферной емкости, где вода холоднее.
2. Контроллер посредством датчиков сравнивает температуру воды (антифриза) в подающей трубе и теплоаккумуляторе.
3. Электронный блок останавливает насос, когда температура воды в резервуаре равна либо превышает температуру теплоносителя на подаче.
4. Попадающий в контур воздух сбрасывается через автоматический клапан, установленный в верхней точке системы.
5. В случае перегрева теплоносителя из-за остановки насоса (ведь солнце выключить невозможно) сработает предохранительный клапан и стравит лишнее давление.

Самый дорогой элемент схемы – электронный блок управления. Как можно обойтись без контроллера:

• купить на Aliexpress более дешевый термостат, срабатывающий по разнице температур;
• установить таймер день – ночь и механический термостат, отключающий насос при максимальном нагреве буферной емкости.

Как работает дешевый китайский блок управления (цена — 15 у. е.), смотрите в видеообзоре:

Альтернативный воздухонагреватель

Установка подогрева воздуха делается аналогичным образом, только теплообменник выполняется из труб большего диаметра, а нагнетание обеспечивает вентилятор. Приемник излучения умельцы изготавливают из таких материалов:

• алюминиевая гофра для вентиляции;
• пластиковые бутылки, вставленные одна в другую;
• пивные банки с вырезанным дном.

В коробе выполняется 2 отверстия под воздушные трубы, внутри прокладывается мелкая сетка, исключающая попадание насекомых. Вентилятор – кулер от компьютера устанавливается на одном из отверстий, теплообменная часть окрашивается в черный цвет. Подводящие трубы утепляются и прокладываются в обогреваемое помещение. Алгоритм сборки воздушного коллектора показан в видеосюжете:

Заключение

Привлекательность солнечных обогревателей обусловлена ростом цен на энергоносители. Хотя зимой производительность коллекторов снижается, солнечное тепло дает заметную экономию по расходу топлива основным источником — котлом. Если вы хотите максимально обогревать свой загородный дом бесплатной энергией солнца, советуем обратить внимание на установки с зеркальными концентраторами. Эти крайне эффективные устройства широко применяются в странах Европы и Америки.

На сегодняшний день современные технологии и материалы позволяют использовать альтернативные источники энергии максимально эффективно. Одним из таких источников является солнце. Преобразование его энергии в электричество и тепло является экономичным (практически бесплатным) способом обогрева помещений. А также таким образом можно защитить окружающую среду от загрязнений. Для подогрева воды можно сделать солнечный водонагреватель своими руками.

1 Сфера использования</span></h2>

Солнечный гелиоколлектор используется для нагрева воды в бассейнах, отопления помещений или горячего водоснабжения. Суть работы заключается в использовании энергии солнца для нагрева теплоносителя. Хотя солнце имеет разную интенсивность зимой и летом, обогрев воды таким способом возможен круглый год. Это и является предпосылками для использования такого способа.

К примеру, на один квадратный метр зимой нужно от 1 до 3 кВт/час вырабатываемого электричества, а летом этот показатель возрастает до 6−8 кВт/час. В северных регионах все показатели можно увеличивать на 30% и более. Даже в северных регионах гелионагреватели активно применяются и помогают решить проблему с подачей горячей воды, отопления и тому подобного. В южных регионах и средней полосе такие устройства полностью обеспечат дом горячей водой и теплом, конечно, имеется в виду большие агрегаты на несколько квадратных метров. Они могут полностью заменить бойлер.

‘ >Как нагреть воду на даче. Солнечный коллектор своими руками

К достоинствам системы можно отнести:

• большая надёжность;
• простая и понятная конструкция;
• довольно большой срок службы;
• простота монтажа;
• маленький вес;
• автономность работы;
• эффективность в эксплуатации;
• не нужно получать разрешения на установку от контролирующих органов;
• экономия на газе и электричестве.

Недостатками такой системы являются:

• высокая цена при покупке заводского оборудования;
• коэффициент полезного действия напрямую зависит от месторасположения и времени года;
• зависимость эффективности от солнечного света и облачности;
• несмотря на довольно высокую мощность панели подвержены градобитию;
• необходимость в установке теплоаккумулирующей ёмкости.

‘ >Солнечный коллектор нагреватель воды своими руками Часть 1РекомендуемЭлектрический и газовый водонагреватель своими руками

2 Разновидности солнечных коллекторов</span></h2>

Солнечные коллекторы можно классифицировать по многим параметрам. В первую очередь следует упомянуть о температуре, при которой работают гетеронагреватели. Так, устройства разделяются на:

• низкотемпературные — работают при 50 градусах;
• среднетемпературные — температурный диапазон 80−90 градусов;
• высокотемпературные — способны доводить теплоноситель до состояния кипения.

Есть высокотемпературные устройства, которые могут работать при температуре 200−300 градусов, но такие применяются исключительно в производственных целях. Солнечный нагреватель воды своими руками можно сделать только первой и второй группы. Для производства высокотемпературных коллекторов понадобится дорогостоящее и профессиональное оборудование.

Если разделять устройства по конструкции, то можно выделить три основных вида:

• вакуумные устройства;
• плоские водонагреватели;
• гелиоконцентраторы.

Вакуумные нагреватели воды работают по принципу термоса. Основой конструкции являются несколько десятков стеклянных колб с двумя камерами. Внешняя делается из высокопрочного стекла, которое «не боится» града и ветра. Внутренняя производится со специальным напилом для увеличения способности поглощать солнечные лучи. Между камерами создаётся вакуум для того, чтобы избежать теплопотерь.

Во внутренней трубке находится медный контур, в котором циркулирует теплоноситель — низкокипящий фреон, нагревающий конструкцию вакуумного гелиоколлектора. Процесс нагревания реализуется благодаря испарению технологической жидкости и передачи тепла рабочей жидкости, которая находится в главном контуре. Как правило, для этих целей используется антифриз.

‘ >Солнечный коллектор своими руками

Такая система может обеспечить работу при температуре до 50 градусов. Самостоятельно построить эту конструкцию достаточно сложно. В связи с этим самодельных устройств подобного типа существует очень мало.

Плоский водонагреватель выглядит как невысокий изолированный короб. Панель для поглощения солнечной энергии имеет повышенную теплопроводность. Благодаря этому можно добиться максимального нагрева теплоносителя, который движется по трубчатому контуру.

Принцип работы гелиоконцентратора заключается в нагреве определённой точки с помощью сферического зеркала. Непосредственный нагрев теплоносителя происходит в спиральном контуре из металла, который находится под фокусом зеркала. Главным преимуществом гелиоколлекторов с концентрацией солнечных лучей в одной точке является возможность нагрева теплоносителя до высокой температуры. Но у начинающих и опытных мастеров такая система не пользуется популярностью, поскольку есть необходимость слежения за местонахождением солнца.

Для того чтобы сделать солнечный коллектор для летнего душа своими руками, идеально подходит плоская конструкция. Также нужно учесть наличие теплоизоляции, медных абсорберов и стекла, которое имеет большую пропускную способность света.

‘ >Солнечный коллектор своими руками — обзор, обвязка.РекомендуемИндукционный водонагреватель: принцип работы и изготовление прибора

3 Устройство и принцип действия</span></h2>

Плоский водонагреватель состоит из деревянной рамы с плотно зашитой задней стенкой. На дно монтируется главный элемент нагрева — абсорбер. Зачастую он производится из металлического листа, на который крепится коллектор из трубок в виде змеевика или в параллельном положении. Трубки к металлической пластине привариваются или припаиваются тщательно, шов не должен быть прерывчатым. Это необходимо для того, чтобы теплопередача была максимальной.

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Абсорбер необходимо покрасить светопоглощающей краской. Короб утепляется изоляционными материалами, а сверху устанавливается закалённое стекло или оргстекло. Упростить задачу можно с помощью деления площади остекления на две части. Для более высокой производительности применяются стеклопакеты.

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Современные технологии позволяют использовать нагретый теплоноситель даже после того, как солнце скроется за тучами. Происходит это благодаря постоянному движению теплоносителя и наличию теплоаккумулирующей ёмкости.

РекомендуемВодонагреватель Аристон: способы чистки бойлера от накипи

4 Самостоятельное производство из подручных средств</span></h2>

Подогрев воды от солнца своими руками можно сделать разными способами. Но все они имеют одну особенность: одинаковая конструкция теплоизоляции короба. Зачастую основу делают из дерева, ДСП и тому подобных материалов. Сверху конструкция покрывается антисептическими веществами, а потом лаком и светоотражающей пленкой. Утепление происходит за счёт монтажа минеральной ваты. Абсорбер делают из металлических и пластиковых трубок. Все остальные элементы изделия можно изготовить из ненужных подручных материалов.

Одним из самых дешёвых вариантов гелиоколлектора для летнего душа является использование садового шланга или ПВХ-трубы. Они складываются в форме улитки на металлической или деревянной поверхности. Эффективность их применения заключается в большой площади нагрева. Обязательно нужно устанавливать теплоаккумулирующую ёмкость. Если этого не сделать, то очень жаркими летними днями абсорбер будет перегреваться. Сам шланг лучше брать чёрного цвета. Таким образом, солнечные лучи будут максимально нагревать теплоноситель. Использовать этот вариант можно не только для подогрева воды для летнего душа, но и для тёплого пола или бассейна.

С целью постройки гелиоколлектора часто используется и конденсатор старого холодильника. Теплообменник с внешней стороны будет уже готовым абсорбером для солнечного коллектора. Придётся только установить его на теплопоглощающий лист металла, а также вмонтировать в корпус. Разумеется, что коэффициент полезного действия небольшой, но для удовлетворения потребностей в подаче тёплой воды в летнее время для небольшого загородного дома в самый раз.

Использование старого радиатора — ещё один вариант самостоятельного производства гелиоколлектора. Он более удобен в изготовлении, поскольку здесь не требуется даже установка дополнительной теплоотражающей пластины. Достаточно вмонтировать его в кожух и предварительно покрыть жаростойкой краской. Один радиатор способен перекрыть потребность в горячем водоснабжении в летнее время. Если установить несколько единиц, то вполне возможно в холодную солнечную погоду обойтись без дополнительных источников нагрева воды.

Также весьма популярны в последнее время медные, металлопластиковые, полиэтиленовые трубки для создания коллектора своими руками. Все они имеют свои плюсы и минусы. К примеру, медные трубки нуждаются в больших трудозатратах по установке, а также большом бюджете на их покупку.

5 Особенности установки</span></h2>

Для монтажа установки необходимо тщательно подбирать место. Оно не может быть затенённым, так как гелиоколлектор должен получать максимальное количество солнечных лучей на протяжении всего светового дня. Монтажные рейки, которые держат основу, делаются из деревянных планок или металла. Их расположение и длина должны рассчитываться таким образом, чтобы наклон плиты к солнцу мог регулироваться от 45 до 60 градусов.

Для уменьшения теплопотери накопительная ёмкость следует размещать максимально близко к установке. Циркуляция теплоносителя может быть естественной или принудительной. Это зависит от определённых условий. Для последнего случая используется дополнительно циркуляционный насос и термодатчик, который будет контролировать температуру воды и включать двигатель, когда градус достигнет запрограммированного уровня.

‘ >Солнечный водонагреватель своими руками.Фото <index>

Отопительная система в доме — сложный теплотехнический комплекс, его эффективность зависит от соблюдения правил монтажа. При наличии в ней нескольких контуров специалисты рекомендуют установить распределительный коллектор, с помощью которого можно управлять нагревом каждого контура в отдельности.

Для чего нужен?

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Виды

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

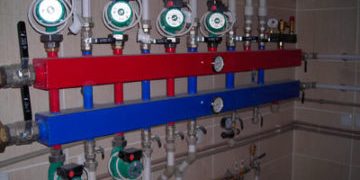

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Сделать самостоятельно

Распределительный коллектор для отопительной системы можно сделать самостоятельно из полипропилена или металла. На функциональность выбор материала не влияет, поэтому следует выбирать материал, который проще монтировать самостоятельно.

Расчет и распределение контуров

• Прежде чем приступить к работе, необходимо определить необходимое количество контуров отопления и выполнить чертеж их подключения. Целесообразно выделить отдельные контуры на следующие отопительные приборы:
• теплые водяные полы в каждом отдельном помещении;
• отопление помещений, температура в которых отличается от остальных в большую или меньшую сторону;
• отопление каждого отдельного этажа и крыла дома.

Геометрические размеры коллектора должны обеспечивать легкость и удобство доступа к запорной и регулировочной аппаратуре каждого отводка. В среднем расстояние между отводками рекомендуется выдерживать в пределах 10-15 см, между подающим и обратным коллектором — 20-30 см.

Трубы для подключения отопительных радиаторов обычно делают диаметром ½ дюйма, сам коллектор — 1-1½ дюйма, согласуя их с диаметром патрубков котла. При подключении газового или электрического котла допускается верхнее и нижнее подключение подающей и обратной трубы, для твердотопливных — только боковое.

Узел из полипропилена

Его выполняют из обрезков и остатков труб из полипропилена с использованием фитингов. Трубы сваривают с помощью специального аппарата. Для подающего и обратного коллектора используют полипропиленовую трубу Ø32 мм и тройники 32/32/16 мм, соединяя их с помощью аппарата для сваривания полипропилена. Режим подбирают заранее на обрезках труб.

На одном конце устанавливают тройник 32/32/32 мм, к которому снизу подсоединяют сливной кран, а сверху — воздушный клапан. На другом конце коллектора ставят вводной вентиль, к которому подключают подающую или обратную трубу, идущую к котлу.

К отводкам на 16 мм на подающем коллекторе подсоединяют запорные вентили, а на обратном — расходомеры. Полученные узлы крепят к стене кронштейнами.

Узел из латунных фитингов

Аналогичным образом можно собрать коллектор из готовых латунных фитингов: тройников, вентилей. Их собирают на льняную паклю или на жидкий фиксатор по заранее подготовленной схеме. Достоинства такого коллектора — небольшие размеры и низкая цена по сравнению с готовой коллекторной группой. Но сборка требует внимательности и аккуратности, иначе в процессе эксплуатации возможны протечки.

Видео: коллекторные узлы из полипропилена и латуни своими руками

Из профильной трубы своими руками

Самая сложная конструкция распределительного коллектора — сварная, выполняемая из трубы квадратного и круглого сечения. Такие коллекторы используют для отопления больших объектов с множеством контуров и гидрострелкой — распределителем потоков.

Для изготовления коллектора используют профильную трубу 80х80 или 100х100 мм, а также трубы круглого сечения расчетного диаметра. Технология и пошаговая инструкция изготовления коллектора приведены ниже.

• Необходимо подготовить эскиз будущей системы отопления. Для этого нужно определить все подключаемые контуры и диаметры труб, а также дополнительно подключаемое к ним оборудование — расходомеры, манометры, циркуляционные насосы.
• На листке миллиметровки или листке в клетку в масштабе выполнить чертеж коллекторного узла, выдерживая необходимые для удобства монтажа расстояния. Между патрубками расстояние рекомендуется делать 10-20 см, между коллекторными узлами — 20-30 см. На чертеже нужно указать не только расстояния, но и диаметры патрубков.
• Определиться с местом установки коллекторной группы и вспомогательного оборудования: расширительного бака, насоса, группы безопасности котла, бойлера. Проверить габаритные размеры и убедиться в возможности установки коллекторной группы без помех другому оборудованию.

• Профильную трубу размечают в соответствии со схемой.

• Газовым резаком выполняют отверстия по разметке.

• К ним приваривают патрубки — небольшие отрезки трубы круглого диаметра с заранее нарезанной резьбой. Сначала прихватывают точечной сваркой, а затем проваривают по контуру и тщательно защищают швы.

• К полученному блоку приваривают крепежные кронштейны.

• Полученную коллекторную группу зачищают от окалины, загрязнений, ржавчины, после чего грунтуют и покрывают термостойкой краской по металлу. Для удобства обслуживания подающий и обратный контуры лучше красить в разные цвета, традиционно — красный и синий.

Процесс изготовления распределительного коллектора из профильной трубы показан в видео.

Видео: гидравлическая стрелка, назначение и принцип работы.

Солнечный коллектор — возможность экономии

К отопительному контуру возможно подключить несколько источников нагрева теплоносителя. Часто твердотопливные котлы работают в параллель с электрическими, это позволяет поддержать режим работы отопительной системы в ночное время или при отсутствии хозяев в течение нескольких дней.

Но такой режим нельзя назвать экономичным — электроэнергия относится к одному из самых дорогих ресурсов. Современные разработки позволяют использовать для подогрева теплоносителя энергию солнца с помощью установки солнечного коллектора.

Солнечный коллектор — установка, которую можно использовать круглый год даже при пасмурной температуре. В солнечные дни она наиболее эффективна и нагревается до температуры подающего контура котла — до 70-90 градусов.

Самодельный солнечный коллектор

Солнечный коллектор — довольно простое устройство, сделать его своими руками несложно. По эффективности самодельный солнечный водонагреватель может уступать промышленным моделям, но учитывая их цену — от 10 до 150 тысяч рублей, солнечный коллектор, сделанный своими руками, очень быстро оправдает себя.

Для его изготовления необходимы:

• змеевик из металлической трубки, обычно медной, можно взять подходящую от старого холодильника;
• обрезки медной трубы с резьбой на 16 мм с одной стороны;
• заглушки и вентили;
• трубы для подключения к коллекторному узлу;
• бак-накопитель с объемом от 50 до 80 литров;
• деревянные планки для изготовления каркаса;
• лист пенополистирола толщиной 30-40 мм;
• стекло, можно взять оконное;
• алюминиевая толстая фольга.

Змеевик освобождают от остатков фреона, промывая его струей проточной воды. Из деревянной рейки или бруска делают раму с размером чуть больше змеевика. В нижней части рамы сверлят отверстия для вывода трубок змеевика.

С обратной стороны к нему крепят на клей или саморезы лист пенополистирола — это будет дно коллектора. Этот материал обладает отличными теплоизоляционными характеристиками, что поможет снизить теплопотери.

Изнутри укладывают фольгу так, чтобы она полностью перекрывала дно и стенки рамы. Фольгу крепят на скобки с помощью степлера. Укладывают в раму змеевик, его концы продевают в отверстие.

Верх солнечного коллектора закрывают стеклом, закрепляя его на штапики или рейки. К концам змеевика крепят трубы для подключения к отопительному коллекторному узлу. Сделать это можно с помощью переходников или гибкой подводки.

Коллектор ставят на южный скат крыши. Трубы выводят в накопительный бак, оснащенный воздушным клапаном, а оттуда — в распределительный коллектор отопления.

Видео: как самостоятельно сделать солнечный нагреватель

Коллекторная система отопления — самый эффективный способ подключить различные нагреватели к одному или нескольким источникам нагрева. С его помощью можно обеспечить стабильную температуру и комфорт в доме, а также бесперебойную и согласованную работу всех элементов системы.

</index>Поделиться:Используемые источники:

• https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html
• https://otivent.com/solnechnyj-kollektor-dlya-otopleniya
• https://oventilyacii.ru/otoplenie/solnechnyj-vodonagrevatel.html
• https://gidpopechkam.ru/obogrevateli/kollektor-dlya-sistemy-otopleniya.html
