Самый главный вопрос для начинающего керамиста это не «где взять глину», т.к. ее можно найти где угодно, и не «как сделать гончарный круг из стиральной машинки», т.к. можно лепить и без круга. Самый главный вопрос — «где обжигать?» Для обжига керамики нужна специальная печь, нагревающая изделия до температуры в 1000°С.
Можно, конечно, купить готовую печь, если позволяют средства (цены на печи начинаются от 30 тысяч рублей). Или же делать печь самому. В этом уроке мы рассмотрим, как сделать печь для обжига керамики своими руками объемом около 30 литров и работающую от сети 220В.
Есть два типа электрических печей для обжига: муфельные и камерные. У муфельной печи нагревательные элементы располагаются вокруг муфеля — цельной емкости из огнеупорного материала. Такими печками оборудованы наши отечественные школы.
У камерной печи — нагревательные элементы — внутри. Этот тип для нас предпочтительнее, т. к. мы хотим сделать печку не очень маленькую, а слепить большой и прочный муфель довольно сложно. К тому же в муфельной печи потери тепла значительно больше, чем в камерной.
Итак, приступим. Печь для обжига керамики своими руками сделать несложно — главное желание, немного терпения и небольшой «стартовый капитал». Основные детали печи для обжига — это металлический корпус, камера из огнеупорного материала и спирали-нагреватели.
Первым делом нужно подобрать корпус для нашей будущей печки. Для этого достаточно немного оглядеться по сторонам. У нас нашлась вот такая стиральная машинка, а точнее то, что от нее осталось.
Если же вы оказались в безлюдном месте, и у вас старые стиральные машинки и холодильники не выбрасывают, то можно сделать его своими руками из листа оцинковки, например. Размеры корпуса: около полуметра ширина и длина, высота — немного меньше метра.
Итак, металлическая коробка у нас есть, теперь нужно укрепить дно нашей будущей печки. Для этого лучше всего использовать уголок. У нас уголка под рукой не оказалось, поэтому мы приварили обычную трубу, миллиметров 15 в диаметре. По углам привариваем кусочки из трубы диаметром побольше — это будут ножки.
Также нужно будет укрепить верх корпуса, дверцу и хотя бы одно ребро, на которое будут приварены петли для дверцы.

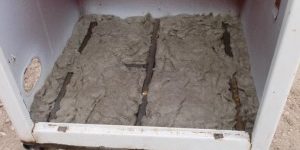

На дно выкладываем слой базальтовой ваты толщиной около 10 мм. (Такой же слой нужно будет проложить и по стенкам.) Для того, чтобы вата не смялась под весом камеры, нужно проложить несколько кусочков квадратной трубы или уголка. После этого закрываем вату листом металла.
Теперь нужно определиться с огнеупорами, из которых будет сделана наша камера. Очень хороший вариант — волокнистые огнеупорные плиты. Их можно заказать нужного размера, или разрезать на месте. Понадобится всего шесть таких плит.
У нас в Тольятти есть фирма «Волокнистые огнеупоры». Они как раз занимаются изготовлением таких плит. К сожалению цена на них оказалась довольно высокой: вместе с четырьмя полочками и огнеупорным клеем мне насчитали около 6 тыс.руб. Пришлось искать другие варианты.
Вариант номер 2 — шамотный огнеупорный кирпич. Обычно везде продается тяжелый шамотный кирпич. Из него кладут камины и другие печи. В печи для обжига керамики же лучше использовать легковесы — марки ШЛ, например ШЛ 0,4. В окрестностях Тольятти таких кирпичей почему-то никто не продает. Ближайший пункт — Самара. В Самару ехать не хотелось: далековато, и дорого…
В итоге кирпичи нашлись у друзей на фирме. (Кстати говоря, очень хорошая фирма, «Технопарк» называется. Занимается различного рода металлоконструкциями.)
Кирпичи оказались б/у, на зато достались совершенно бесплатно) Новые же лекговесы можно купить по цене около 30 рублей за штуку.
Для связки кирпичей лучше всего использовать мертель, соответствующий марке кирпича. Но есть варианты попроще. Например, огнеупорная шамотная глина или готовая огнеупорная кладочная смесь.
Смесь можно найти там, где продаются камины, или же там, где вы найдете огнеупорный кирпич. А для того, чтобы приклеить кирпич к металлическому листу к смеси нужно добавить цемент — до 30%.
Приступаем к кладке. Кирпичи должны быть плотно подогнаны друг к другу. Швы — не больше 5 мм. Для этого некоторые кирпичи нужно подпилить до нужных размеров. Если же вам достанется б/у кирпич, как в нашем случае, то на каждом нужно будет еще и опилить края, чтобы сформировать ровные грани.
Сначала выкладываем дно печи. Огнеупорная смесь затворяется водой, размешивается. Для наружного слоя делаем отдельный раствор — с цементом. Перед кладкой каждый кирпич нужно вымочить в воде, иначе смесь будет высыхать на нем очень быстро.
Теперь поднимаем стенки. Между кирпичом и коробом прокладываем базальтовую вату и лист металла. (Если же укладывать кирпичи не торцом, а плашмя, то можно обойтись и без слоя ваты.)
С верхом придется повозиться подольше: крайние кирпичи наклонены немного вверх, между ними — в середине закладываются блоки в виде трапеции.
Дверцу также выкладываем кирпичом, по периметру вырезаем четверть, так чтобы образовался выступ, который будет заходить в окно печи.
Теперь можно приварить петли и притереть нашу дверцу. Важно сделать так, чтобы зазор между кирпичами дверцы и корпуса был как можно меньше.
Когда кладка готова и немного подсохла приступаем к следующему этапу. Теперь нужно сформировать канавки для укладки нагревательных элементов. В нашем случае это будут спирали из нихромовой проволоки диаметром 1,5 мм. Диаметр витка проволоки где-то 12 мм. Такой же ширины и глубины и делаем канавки.
При нагревании проволока нагревателей расширяется, и спирали могут выходить из ложбинок, поэтому их нужно закрепить. На рисунке ниже показаны разные варианты расположения спиралей: 1 — спираль фиксируется с помощью небольших отрезков проволоки, 2 — в пазу под углом, 3 — в пазу с выступом, 4 — на муллитокремнезёмистой (МКР) или фарфоровой трубке.
Спирали можно найти уже готовые, (например на рынке) или сделать своими руками из нихромовой или фехралевой проволоки. Важно, чтобы витки спирали не соприкасались друг с другом.
О том, как рассчитать длину проволоки можно почитать на нашем форуме. Также на нашем сайте есть Калькулятор для расчета нагревателей.
Сделаем два контура спиралей, так чтобы можно было регулировать температуру переключателем как в электроплите.
Концы проволоки выводим наверх.
Наверху, снаружи устанавливаем керамическую пластину от конфорки и закрепляем болтами концы проволоки.
Вот такой переключатель нам нужен. С одной стороны 2 контакта, с другой 3.
Устанавливаем переключатель, так чтобы его выступающий штырь выходил наружу, на переднюю панель. Подсоединяем провода. К двум контактам подходят фаза и ноль.
К трем другим — провода, идущие к нашей пластине. Один из проводов (синий на нижнем фото) замыкает два крайних контакта на пластине.
В итоге должно получиться так: на первой «скорости» контуры спиралей подключаются последовательно — это самая низкая температура.
На второй «скорости» подключается один из контуров — это более высокая температура. Здесь важно, чтобы подключался тот контур, который идет понизу, чтобы изделия, расположенные в самом низу тоже прогревались.
На третьей — подключаются оба контура параллельно, это самая высокая температура.
Вот, собственно и все. Теперь нужно хорошенько высушить нашу печку. Для этого ее нужно поставить в теплое место — к батарее отопления или на солнце и забыть про нее на месяц, а лучше на два. После этого, нужно будет окончательно просушить печку, включив ее в сеть на первой «скорости» на несколько часов. Когда из нее пристанет валить пар — печка высохла. Можно начинать обжиг.
Подключать такую печь желательно к усиленной розетке — той, к которой подключается электроплита. Или провести толстый провод от щитка. Также хорошо бы поставить еще дополнительный автоматический выключатель (автомат защиты).
Да, и последнее: не забывайте — с такой электрической печью для обжига, тем более с открытыми спиралями, нужно быть очень осторожным. Любая оплошность может привести к очень печальным последствиям. Если вы слабо разбираетесь в электрике, обязательно посоветуйтесь со специалистом. Ни в коем случае не прикасайтесь к спиралям под напряжением. Чтобы обезопасить себя и своих близких, можно поставить концевой выключатель, — так, чтобы при открывании дверцы печь выключалась. И заземление — тоже одно из условий безопасности.
Итак, наша самодельная печка готова работает, — можно ехать за глиной.
P.S. Если же у вас нет возможности сделать печь для обжига своими руками, но есть небольшой стартовый капитал, присмотритесь к печам в нашем интернет-магазине:
P.P.S. О том, как сделать блок управления печью, можно прочитать здесь.
24.11.2015 —>
Чтобы поделки из глины получились долговечными и прочными, их необходимо подвергнуть температурной обработке. Не стоит обжигать глину в обычной духовке или плитке, работающей на газу – это не только малоэффективно, но порой даже опасно (в ходе обработки могут выделяться ядовитые вещества). Для подобной процедуры потребуется особая герметичная печь, которая может прогреваться до требуемой температуры. Такой прибор можно купить в магазине, но при желании, а также при наличии хорошей инструкции, вы можете сделать печь для обжига глины своими руками.
Технология изготовления гончарной печи
«Заводские» печи, тем более профессионального назначения, стоят очень дорого (свыше 35 000 рублей), но народные умельцы научились делать устройства для обжига собственноручно. Стоит заметить, что по типу используемого топлива такие печи могут быть:
- электрическими;
- газовыми;
- на дровах.
Мы рассмотрим только первые два, поскольку добиться требуемой температуры, сжигая древесину, будет достаточно трудно. Начнем с электрического оборудования. По способу расположения данные печи для обжига могут быть:
- муфельными (в них греющие элементы находятся вокруг герметичного сосуда (муфеля), выполненного из шамотного материала; с помощью таких печей зачастую обогреваются русские школы);
- камерными (прибор нагрева располагается внутри).
Второй вариант для домашнего изготовления больше подходит, т. к. соорудить большой муфель своими силами достаточно трудно, да и теплопотери у муфельной конструкции высокие. Рассмотрим, как можно изготовить камерную печь.
Способ первый. Изготовление камерной печки из холодильника или стиральной машины
Для подобной конструкции потребуется всего три основных элемента:
- металлический корпус (подойдет стиралка или холодильник);
- нагревательные спирали;
- камера, выполненная из шамотного материала.
Когда все необходимое для работы готово, приступаем непосредственно к процессу изготовления.
- Вначале укрепляет дно металлического корпуса. Применяем с этой целью стальной уголок (как вариант – его можно заменить обыкновенной трубой диаметром в 1,5 сантиметра). Привариваем кусочки уголков/труб по углам днища – они послужат нам опорными ножками.
- Кроме того, нам нужно аналогичным образом укрепить верхнюю часть коробки, дверки и как минимум одну и сторон (ту, к которой впоследствии будут наварены дверные петли).
- На дно корпуса укладываем 1-сантиметровый слой базальтовой ваты (аналогичный слой необходимо уложить и на внутренние стенки). Во избежание деформации утеплителя под массой камеры укладываем несколько отрезков металлического уголка либо трубы прямоугольного сечения. По окончании данных процедур укрываем утеплитель листом металла.
После этого определяемся с огнеупорным материалом, который мы будем использовать при изготовлении камеры. В идеале это должны быть волокнистые шамотные плиты, которые можно как резать на месте после покупки, так и заказать уже нужных размеров. Наша печь для обжига глины своими руками требует наличия шести таких плит.</li>
Есть и другой способ – соорудить камеру из термостойкого кирпича, благо этот материал продается везде и используется для кладки печей и каминов. Для камеры такой печи рекомендуется использовать легковесный кирпич, имеющий маркировку «ШЛ» (к примеру, «ШЛ-0,5»).
Кирпичи связываем при помощи мертеля, который соответствует маркировке материала. Есть и более дешевый вариант – обычная шамотная глина либо же шамотная кладочная смесь.</li>
Такая смесь продается там же, где кирпич или камины. Чтобы зафиксировать кирпич на металлической поверхности, добавляем в смесь немного цемента (порядка 30 процентов от общего объема).
Теперь начинаем непосредственно кладку. Подгоняем кирпичи максимально плотно относительно друг друга, швы между ними делаем не большими 0,5 сантиметра. При необходимости подпиливаем отдельные кирпичи до требуемых габаритов.</li>Кладку начинаем со дна коробки. Растворяем смесь водой и тщательно перемешиваем. Перед монтажом каждого кирпича смачиваем его водой, в противном случае смесь будет чересчур интенсивно сохнуть.</li>
Обратите внимание! Для создания внешнего слоя раствор приготавливаем отдельно – с добавлением цемента.
Начинаем поднимать стены. В зазор между корпусом и кирпичным слоем укладываем листовой металл и утеплитель. Ежели укладка кирпича производится плашмя, то утеплитель можем не использовать.</li>Верхняя часть займет больше времени: кирпичи по краям нужно уложить с незначительным уклоном вверх, а между ними заложить трапециевидные блоки.</li>
Дверка также выкладывается шамотным кирпичом. По периметру проделываем четверть таким образом, чтобы в итоге появился выступ (его мы заведем в печное окно).
Привариваем петли, подгоняем дверку. Мы обязаны добиться того, чтобы зазор между кирпичным слоем корпуса и дверки был минимальным.</li>После высыхания кладки начинаем следующий этап работы. На поверхности кирпичей мы должны сделать канавки, в которые будет уложена нагревательная спираль. Используем спираль из нихромовой проволоки 0,1 сантиметра в диаметре; диаметр же витка составит порядка 0,5-0,7 сантиметра. Канавки должны иметь такую же глубину/толщину.</li>При нагреве проволока может расширяться, а спирали, в свою очередь, «вылезать» из канавок. Поэтому их следует зафиксировать. На изображении ниже приведены основные способы установки спиралей:</li></ol>
- с помощью маленьких кусочков проволоки;
- посредством паза, расположенного под углом;
- посредством паза, имеющего выступ;
- при помощи МКР-трубки.
Обратите внимание! Очень важный момент: витки при этом не должны контактировать между собой!
Из спиралей делаем 2 контура, чтобы регулировку температурного режима можно было осуществлять посредством выключателя (так же, как в электроплитке).</li>
Заводим окончания спиралей вверх.
Сверху монтируем пластину из керамики (например, от конфорки) и фиксируем концы спирали с помощью болтов.</li>Нашу печь для обжига глины своими руками оснастим приведенным ниже переключателем, в котором с одной из сторон будет три контакта, а с другой – два.</li>Монтируем переключатель таким образом, дабы его штырь вышел наружу, т. е. на фронтальную панель. Подключаем все провода, с той стороны, где всего два контакта, подсоединяем ноль и фазу.</li>К трем остальным контактам подключаем кабеля, ведущие от пластины. Характерно, что один из кабелей должен замыкать пару контактов на краю пластины.</li>В результате у нас должно получиться следующее: при первой «скорости» спиральные контуры будут подключаться в определенной последовательности, поскольку в таком случае температура будет самой низкой.</li>
Если «скорость» вторая, то будет подключаться только 1 контур в связи с тем, что температура будет более высокой. Характерно, что это должен быть тот контур, который ведется снизу, дабы элементы, расположенные в нижней части, также нагревались.
Наконец, при третьей «скорости» контуры подключаются одновременно – здесь температура будет максимальной.
На этом, в принципе, процесс изготовления печи заканчивается. В конце нам нужно тщательно просушить конструкцию, для чего мы ставим ее под открытыми солнечными лучами или рядом с отопительным радиатором как минимум на 1-2 месяца. По истечении этого срока нам нужно выполнить финишное просушивание, запустив прибор на 3-4 часа на минимальной «скорости». Когда из конструкции уже не будет клубиться пар, прибор можно выключать – он полностью высох. Можем приступать непосредственно к обжигу!</li>
Несколько слов о том, как подключать данную печь для обжига глины своими руками. С этой целью рекомендуется использовать усиленную розетку – такую, к которой подсоединяется электрическая плита. Как вариант – проводим от щитка крупный кабель.
Обратите внимание! Помимо всего этого, рекомендуется также установить автоматический включатель.
И помните: при эксплуатации такой конструкции – с открытыми спиралями – следует быть особенно осторожным! Каждая, даже самая незначительная ошибка может повлечь за собой самые неприятные последствия. Если вы не особо разбираетесь в электричестве, то привлекайте к работе профессионала. Никогда не притрагивайтесь к нагревательным спиралям, находящимся под напряжением.
Как сделать пиролизный котел своими силами
Ранее мы рассказывали о том как своими руками сделать хороший пиролизный котел, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут
Способ второй. Делаем печку, не имея под рукой металлического корпуса
Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.
Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.
Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».
Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.
Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.
Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.
Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.
Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.
Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.
Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.
Видео – печка для обжига на дровах
Как своими силами сделать печь Бубафоня
Ранее мы рассказывали о том как своими силами сделать печь Бабуфоня, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут
Способ третий. Делаем вертикальную муфельную печь
Несмотря на то, что мы не рекомендуем делать эту печь для обжига глины своими руками, вкратце ее конструкцию мы все же рассмотрим. Схема конструкции показана на изображении ниже. Она состоят из готового муфеля (1) и горелки (3) от обычной плитки. Объем муфеля составит 3 литра, он будет прогреваться до восьмисот градусов. Соотношение должно быть приблизительно таким, как на схеме, хотя незначительные отклонения все же допустимы.
Горелку приобретаем отдельно и, установив на листе стали, запитываем от баллона, оснащенного редуктором. При помощи жиклера регулируем интенсивность нагрева (так же, как в обычной плите). Корпус (2) может быть не таким прочным, как муфель, по этой причине его делаем собственноручно. Для этого потребуется распушенный асбест и огнеупорная глина.
Шаг 1. Прежде всего, заквашиваем глину для создания коробки: засыпаем глиняный порошок в подготовленную емкость, добавляем воду по линию засыпки, после чего забываем об этом примерно на 24 часа. Спустя сутки начинаем замешивание раствора до консистенции пластилина, досыпаем туда 1/4 огнеупорного песка.
Шаг 2. Далее добавляем одну или две части распушенного асбеста, тщательно замешиваем раствор. Параллельно подготавливаем восковую болванку для внутреннего конуса в корпусе. Все наружные элементы делаем вручную или при помощи гончарного круга. Оставляем отверстия под стальные ножки (хотя эти ножки можно сделать из того же состава).
Обратите внимание! При этом не нужно проверять глину на жирность. Естественной жирности этого материала для данной конструкции вполне достаточно.
Шаг 3. Затем две недели высушиваем конструкцию при температуре в 25-27 градусов. По истечении этого времени воск плавим при помощи бытового фена, так как к дальнейшей эксплуатации он уже непригоден.
Шаг 4. Продолжаем изготавливать печь для обжига глины своими руками. Теперь нам нужно обжечь высохший корпус. Выкладываем из сухих кирпичей под, ограждаем его металлической сеткой высотой примерно в 75 сантиметров (это необходимо для того, чтобы угли не рассыпались, но к ним поступал кислород). Конструкцию помещаем на под, укрываем ее керамической емкостью и заваливаем дровами по уровень верха загородки.
Шаг 5. Снизу зажигаем топливо. Добавляем дрова до тех пор, пока раскаленные угли полностью не скроют нашу заготовку. После этого, продолжая понемногу подпитывать пламя, поддерживаем горение еще в течение пяти-шести часов. А тогда, когда остынет зола, извлекаем заготовку.
Обратите внимание! Процедура обжига должна проводиться под каким-то навесом. Попадание капель влаги недопустимо!
Шаг 6. Финальный обжиг выполняем уже в готовой печи (то есть в обечайке), между щеками которой уложен термоизоляционный материал. На соответствующее место устанавливаем пустой муфель. Активируем горелку (на минимальную силу), затем постепенно увеличиваем пламя до максимума (приблизительно за полчаса). Еще в течение 1,5 часа прогреваем печку, после чего можем приступать непосредственно к ее эксплуатации.
Как видим, при желании, а также при наличии определенных знаний, изготовление печки для обжига не представляет собой ничего сложного. Но соблюдайте правила безопасности – как при работе, так и при использовании конструкции! На этом все, удачной работы и теплых вам зим!
Глина и керамические смеси. Свойства глины
Глина является основой для производства плитки
Она состоит из кислорода, водорода, силикона и аллюминия и при добавлении воды меняет свою структуру, становится более гибкой и вязкой. При удалении воды глина затвердевает и становится жесткой. Очень важно знать, что глина, которую только недавно выкопали из земли, еще не готова для использования в качестве сырья для керамики. Рабочие качества недавно добытой глины оставляют желать лучшего
Основные характеристики глины, которые будут для вас важны это пластичность, температурный интервал обжига и степень усадки.
Пластичность глины
Пластичность позволяет получать сложные формы (такие, как углы ступеней, например)
Если глина слишком пластична, она не будет обладать достаточной прочностью для того, чтобы изготовить из нее изделия крупной формы, она будет разрушаться при высокой температуре. В таком случае, к ней стоит добавить крупнозернистые материалы. Глина с крупнозернистой структурой будет недостаточно пластичной, она будет разрываться при скручивании и.формовке, из нее невозможно будет получить нужную форму. Для того чтобы с ней было удобнее работать, добавьте в состав более липкие или более пластичные глины.
Пластичность глины легко определить на глаз, сжимая и раскатывая комок. Можно провести простой тест — слепить из глины колбаску и начать сгибать ее по дуге. Чем меньше радиус дуги, по которому глина сгибается и не трескается, тем более она пластична. Еще один простой способ определения пластичности — разорвать глиняную колбаску на 2 части. Если концы краев — тонкие и тянутся, как нити — глина пластична. Если концы толстые и сухие, как обрубки, а сама глина рассыпается в руках, она низкопластична. Гончары называют пластичные глины жирными глинами, а низкопластичные глины- тощими глинами.
Повторим, что ни один из этих видов глин не может быть использован в чистом виде для приготовления плитки, их обязательно нужно будет перемешать для получения материала нужной консистенции.
Температурный интервал обжига глины
Каждый вид керамической глины и каждый добавляемый ингредиент имеет свою специфическую температуру плавления, которая и определяет температуру обжига, необходимую для спекания глины, когда она превращается в керамику. В состав формулы глиняной массы или рецептуры могут входить несколько различных глин, а также другие неглиняные материалы, которые добавляют с целью получения материала с определенными свойствами, в зависимости от цели использования изделия.
Гончары выделяют легкоплавкие глины (с температурой плавления ниже 1350 градусов), среднеплавкие (температура от 1350 до 1580) и тугоплавкие (температура, как вы догадались, выше 1580 градусов). Чем более пластична глина, тем меньшую температуру обжига она выдерживает. Чтобы увеличить температуру, добавьте к глине шамот или пемзу (с пемзой температура снизится до 800 — 950 градусов).
Степень усадки глины
Ваше изделие изменит свою массу и размеры во время сушки и обжига, по мере того, как из нее испаряется вода. Когда вы собираетесь делать плитку, которая специально предназначена для какого-то ограниченного пространства, вам необходимо как можно больше узнать о степени усадки данной глины.
Самая большая усадка происходит за время обжига, когда уходит химически связанная вода. Далее происходит непрерывный процесс отверждения и сжатия с образованием кристаллов стекла в обжигаемой глине, которые и превращают глиняную массу в керамику. Чем выше температура обжига, тем больше глина дает усадку. Чтобы уменьшить усадку, увеличьте количества шамота в керамической массе.
Как избежать растрескивания и деформации глины
Добьетесь ли вы успеха или потерпите неудачу в вашей затее с изготовлением плитки, зависит от правильного выбора типа глины. Одной из самых сложных задач для вас будет избежать растрескивания и деформации изделий во время сушки и обжига. К счастью, эту задачу можно облегчить, если добавить в глину значительное количество гранул или частиц крупнозернистого материала, такого как шамот. В идеале количество шамота должно составлять от 15 до 40 процентов, при этом желательно, чтобы частицы были разного размера.
Хорошая глиняная масса для плитки должна содержать 12/2? процентов шамота мелкого помола и 25% — среднего помола. Для тех, кто уже имеет опыт работы с керамическими массами, такое количество может показаться чрезвычайно большим (и оно не подходит для изготовления маленьких керамических фигурок, где содержание шамота вряд ли будет превышать 20 %), но открытая пористая структура, которая получается благодаря шамоту, позволяет плиткам высохнуть более равномерно и избежать деформации.
Процесс сооружения своими руками
Следуя гончарным традициям, мастера продолжают собственноручно изготавливать печи для обжига. Так, Купольная печь своими руками нередко встречается на территории мастерских и прочие другие варианты. В первую очередь, необходимо подготовить корпус будущего устройства. В его качестве может выступить даже стиральная машинка, будет лучше сказать, ее корпус. Также можно сделать корпус самостоятельно из листа оцинковки. В этом случае следует придерживаться следующих размеров: ширина – 50 см, длина – 50 см, высота – чуть меньше 100 см.
Далее необходимо укрепить дно коробки при помощи уголка или же труб, которые привариваются по периметру основания и через центр. Этими же трубами рекомендуется сделать ножки. Помимо этого, не помешает укрепить и ребро с петлями для дверцы и непосредственно саму дверцу.
Дно и стенки покрываются 10 мм толщиной базальтовой ваты, для ее сохранности необходимо выложить несколько отрезков квадратной трубы и закрыть все металлическим листом. Не стоит пугаться, что внешне гончарная печь не напоминает красавицу печь камин Дуэт, ведь у них совершенно разные функции. В качестве огнеупоров могут выступать волокнистые плиты и шамотный кирпич. Герметик для каминов и печей в случае с шамотным кирпичом будет представлен специальной смесью.
В качестве кладки выступают плотно пристыкованные кирпичи, они могут быть подрезаны до необходимого размера. В первую очередь выкладывается дно корпуса, огнеупорная смесь разводится водой, при этом для наружного слоя добавляется еще и цемент. Кирпичи необходимо вымочить в воде, прежде чем начать кладку. Далее кладка перекидывается на стенки и потолок. Переходя к верху необходимо середину оснастить блоками, выложенными в трапециевидной форме. Не стоит забывать о том, что дверца должна быть также выложена кирпичом. После этого дверца приваривается, подогнанная под размер.
Далее следует трудоемкий процесс проведения электронагревательных спиралей. Формируются канавки под спирали по всему периметру, при этом глубина канавок должна соответствовать диаметру проволоки. Здесь может быть выбрана нихромовая проволока или готовые спирали из нее. Ни в коем случае не допускайте соприкосновения витков спиралей.
После укладки спиралей, ее концы необходимо вывести наверх, после чего установить керамическую пластину от электроплитки и закрепить концы болтами. Далее устанавливается переключатель спиралей с двумя контактами с одной стороны и тремя – с другой, и подсоединяются провода. Гончарная печь готова, ее необходимо просушить и выложить кафель для печей и каминов
Важно помнить, что эта печь опасна, и с ней надо быть всегда настороже
Устройство печи
Заключительным этапом создания керамического изделия является его обжиг. В этом случае незаменимыми устройствами служат гончарные печи. Прежде чем начать сооружение собственной, или осуществить покупку уже готовой, необходимо разобраться в конструкции этого изобретения. Оно имеет очень простую структуру:
- Теплоизолированную камеру для обжига из огнеупорного материала
Газовую горелку, или же, нагревательное устройство
Загрузочно-разгрузочное устройство
Регулирующие устройства
Серьезный подход к выбору оборудования обеспечит производство качественной продукции. Причем важна не только конструкция, но и сопутствующие материалы, будь то смесь для каминов и печей, растворы и прочие средства. Все современное печное оборудование оснащено программной системой, благодаря которой печь для обогрева или же для обжига имеет удобное управление. С помощью этой системы, выполнение работ может регулироваться десятками специально установленных режимов, при которых возможно осуществлять обжиг самых разных материалов и предметов.
Сегодня производство кирпича и прочих материалов на глиняной основе – дело очень прибыльное. Крупные предприятия используют широкоформатные промышленные варианты печей, выполненных в самых разных размерах и формах. (См. также: Печь тандыр своими руками)
Разумеется, для собственного производства, как нельзя, кстати, подойдет малогабаритная печь. Многие предприятия сегодня занимаются изготовлением устройств на заказ по желанию потребителя. Причем данный вариант покупки оборудования самый оптимальный, поскольку печь будет выполнена под определенную работу.
Сейчас широкой популярностью обладают электрические печи. Они имеют специальную сварную камеру, выполненную из профилей металлических. Не стоит говорить о том, что она обладает высокой теплоизоляцией, поскольку здесь имеют место быть огнеупорный кирпич и различные волокнистые материалы. Для таких печей характерны небольшие габариты. Часто такую конструкцию принимают за печь декоративную, однако, это не так. Ее небольшие размеры связаны с меньшей толщиной футеровки. Оборудование оснащено поворотной дверью и нагревательными спиралями высокого уровня. Такой подход исключает возможность деформации обжигаемых изделий. Техника оснащена программной системой и микропроцессорным температурным регулятором.
Технология изготовления гончарной печи
«Заводские» печи, тем более профессионального назначения, стоят очень дорого (свыше 35 000 рублей), но народные умельцы научились делать устройства для обжига собственноручно. Стоит заметить, что по типу используемого топлива такие печи могут быть:
Мы рассмотрим только первые два, поскольку добиться требуемой температуры, сжигая древесину, будет достаточно трудно. Начнем с электрического оборудования. По способу расположения данные печи для обжига могут быть:
- муфельными (в них греющие элементы находятся вокруг герметичного сосуда (муфеля), выполненного из шамотного материала; с помощью таких печей зачастую обогреваются русские школы);
- камерными (прибор нагрева располагается внутри).
Второй вариант для домашнего изготовления больше подходит, т. к. соорудить большой муфель своими силами достаточно трудно, да и теплопотери у муфельной конструкции высокие. Рассмотрим, как можно изготовить камерную печь.
Как же сделать плитку самостоятельно Обзор технологии
Различные виды сухой смеси и влажной глины |
До начала работы влажная глина отлеживается в мешке |
После того, как глина высохнет, ее цвет и масса изменятся |
На современных фабриках и заводах плитка часто получается путем прессования и обжига сухой массы. За это ответственны огромные дорогостоящие прессовальные аппараты и специальные печи. В домашних условиях это не самый лучший вариант, так что вам нужно будет использовать влажную глину, которой вы будете придавать любую форму.
Вкратце процесс выглядит так: берется влажная глина, ей придается форма, она высушивается, обжигается, глазируется и снова обжигается (чтобы схватилась глазурь).
Теперь немного подробнее
До начала работы влажная глина отлеживается в мешке и ждет, когда же вы сделаете из нее что-нибудь. Когда вы приступаете к изготовлению плитки, она превращается в сырое керамическое изделие. Пока вы будете формовать плитки, они будут понемногу подсыхать, и к окончанию формовки немного затвердеют. Эта стадия, когда глина еще остается влажной, называется стадией твердой кожи.
Когда ваши плитки полностью высохнут, вы обнаружите, что цвет глины стал светлее. Теперь можно сказать, что она находится на стадии сырца. В этот момент плитка уже довольно твердая, но если вы слегка ударите по ней, она может треснуть или раскрошиться. Если вы оставили такую плитку сушиться на открытом воздухе и она попадет под дождь, то плитка может раскиснуть и превратиться в комок глины. Расстраиваться по этому поводу не надо, ибо такое свойство глины весьма выгодно. Если вы сделали неудачный образец, просто бросьте его ведро с отходами глины и забудьте о ваших неприятностях. Позднее, когда глина полежит, ее можно заново обработать и сделать из нее что-нибудь новое и красивое.
После того как вся влага испарилась из глины и плитки дошли до состояния сырца, они готовы для того, чтобы поместить их в печь и начать обжиг. Что вы будете делать дальше, зависит от того, какую технику глазурования вы будете использовать; но в соответствии с общей практикой, во время первого обжига, который называется бисквитным, глина специально не дожигается. В зависимости от температуры созревания глины, температура бисквитного обжига может находиться в интервале от 850°C до 1000°C. При этих условиях керамические изделия остаются пористыми и способны легко абсорбировать глазурь.
Второй (глазурный) обжиг происходит при температуре, необходимой для созревания глазури. Эта температура может быть ниже – но никогда не выше – температуры, необходимой для созревания глины; в противном случае, глазурь расплавится и превратится в стекловидные шарики.
Способ второй. Делаем печку, не имея под рукой металлического корпуса
Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.
Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.
Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».
Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.
Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.
Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.
Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.
Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.
Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.
Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.
Видео – печка для обжига на дровах
Как своими силами сделать печь Бубафоня
Ранее мы рассказывали о том как своими силами сделать печь Бабуфоня, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут
Любители гончарного ремесла знают, что для изготовления предметов из керамики обязательно требуется их обжиг. Для такой процедуры используются специальные печи, предназначенные исключительно для тепловой обработки глиняных изделий. Внутри подобных агрегатов создается высокая температура (больше 1000 градусов). Печь для обжига керамики бывает разной конструкции, отличается своими возможностями, техническими параметрами и т. д. Подробнее об этом расскажем далее в статье.
Классификация
Наивысшая категория – это оборудование, где нагрев производится до 1400-2000 °С.
Следующая группа – это печи, функционирующие при температуре 900-1400 °С. При умеренных показателях работают агрегаты третьей категории (400-900 °С). И последняя группа характеризуется низкотемпературным режимом (до 500 °С). Наиболее выгодными являются печи с возможностью регулировать температуру.
В зависимости от используемых источников энергии подобные устройства для обжига подразделяются на электрические, газовые и твердотопливные. Промышленные образцы бывают только первого и второго типов. Что касается оборудования, работающего на дровах, то это могут быть только самодельные печи. Использование твердого топлива не способно обеспечить нагрев до высоких температур.
Еще одним важным показателем работы печи является ее мощность. Для небольших агрегатов с объемом камеры до 50 л необходимо руководствоваться следующим правилом: 100 Вт на каждый литр. Если же агрегат отличается большими объемами камеры (100-500 л), соотношение будет другим: 50-70 Вт на 1 л.
По конфигурации печи разделяются на три вида:
- Колпаковые.
- Трубчатые с вертикальной загрузкой.
- Камерные с горизонтальной загрузкой.
К преимуществам трубчатых устройств можно отнести равномерное распределение в них жара. Два других вида больше подходят для серийного производства и обжига крупных изделий. Недостаточно опытным мастерам подойдут печи, оборудованы смотровым окошком, позволяющим контролировать процесс обжига.
Современные агрегаты оснащаются огнеупорными элементами, изготовленными из качественных материалов, которые отличаются небольшой массой и низкой теплопроводностью. Тяжелые конструкции с использованием шамота уже ушли в прошлое.
Цена оборудования
При наличии достаточных финансовых средств можно приобрести хорошую заводскую печь стоимостью примерно 30 тыс. руб. Если же нужно настоящее профессиональное оборудование, оно обойдется в 100-200 тыс. руб. Однако можно попробовать соорудить подобное устройство для обжига глины своими руками. Далее речь пойдет о технологии изготовления 30-литровой электропечи, работающей от сети 220 В.
Изготавливаем устройство сами
Подобные агрегаты разделяются на следующие два вида: муфельные и камерные. Первые получили свое название от цельной огнеупорной камеры – муфеля, за которым, как правило, скрывается нагревательный элемент.
Читайте также: Ферросплавная печь: основные моменты
В камерном отопительном устройстве ТЭН проложен прямо внутри конструкции. Технология изготовления такого оборудования и будет описана далее в статье. Муфельная печь для обжига керамики отличается особой сложностью исполнения, поскольку огнеупорную камеру соорудить непросто. Кроме того, конструкция такой печи приводит к большим потерям тепла.
Начиная монтаж устройства, стоит запастись терпением и необходимыми материалами. Среди основных составляющих конструкции отмечают стальную коробку, огнеупорную камеру и нагревательный элемент.
Для создания печи подойдет корпус старой стиральной машины. Его также можно изготовить самостоятельно из оцинкованной стали. Размеры примерно таковы: длина и ширина – по 50 см, высота – около 1 метра.
Определившись с корпусом, необходимо позаботиться об установке печи. Для этого понадобится уголок или труба диаметром 15 мм, которую фиксируем ко дну. По краям сваркой прикрепляются ножки, для изготовления которых понадобится труба чуть большего диаметра.
Затем нужно укрепить верхнюю часть корпуса, дверцу и хотя бы одно ребро (то, на которое будут привариваться петли для створки).
На дно корпуса нужно разместить слой базальтовой ваты толщиной 10 мм. Чтобы защитить ее от смятия огнеупорной камерой, на материал следует уложить несколько отрезков уголка или профильной трубы. Поверх ваты укладывается лист металла.
Теперь переходим к монтажу огнеупорной камеры. Существуют разные виды материалов, которые могут быть использованы в процессе работы. Например, довольно эффективными являются огнеупорные волокнистые плиты. Их можно как приобрести определенного размера, так и разрезать самостоятельно. Для стенок и дверцы понадобится шесть штук.
Однако у этих плит есть недостаток – их цена. Потому воспользуемся шамотным кирпичом. Для соединения отдельных элементов кладки оптимальным вариантом станет мертель. Однако для этой цели вполне подойдет и огнеупорная глина либо специальная жаропрочная смесь. Чтобы кладка прочно держалась на стали, в состав добавляют до 30% цемента.
Кладочные работы необходимо выполнять очень аккуратно, чтобы кирпичи максимально плотно прилегали друг к другу. Толщина швов не должна превышать 5 мм. При необходимости бруски можно немного подпилить до требуемого размера.
Приступаем к кладке дна корпуса. Сначала нужно подготовить два разных раствора: один необходим для швов, второй – для укладки на металл. В последнем составе используется цемент. В смесь требуется добавить воду и размешать. Каждый кирпич нужно хорошенько смочить в жидкости, чтобы раствор не высыхал слишком быстро.
Далее процедуру необходимо повторить для стенок конструкции. Сначала размещается слой ваты, который в дальнейшем накрывается металлическим листом. Затем делается кладка. При расположении кирпича плашмя вату использовать необязательно.
Сложнее выполнять верхнюю часть конструкции. Для этого верхние бруски на стенках необходимо наклонить, и по ним уже размещать следующие кирпичи для получения формы трапеции.
В завершение выполняем кладку дверцы. По периметру нужно вырезать четверть так, чтобы полученный выступ заходил в ее проем.
Читайте также: Агломерационная печь-машина конвейерного типа
Следующим шагом устанавливаем створку. Сначала привариваются петли, затем дверца плотно притирается. Нельзя допускать возникновения большого зазора между кирпичами на створке и в корпусе. Теперь понадобится некоторое время на то, чтобы печь подсохла.
Далее переходим к прокладыванию канавок, куда будет монтироваться нагревательная спираль, изготовленная из нихромовой или фехралевой проволоки. Толщина изделия должна быть 1,5 мм, а диаметр витков – 12 мм.
Канавки изготавливаем такими, чтобы спираль полностью помещалась в них.
Нагреваясь, металл деформируется, потому проволока может выпадать из канавок. Чтобы это предотвратить, ее стоит закрепить. При монтаже изделия нельзя допускать контакта между витками.
Чтобы иметь возможность менять температурный режим, спираль прокладываем в два контура. Ее окончания выводятся наверх. Там нужно установить керамическую пластину, которую можно взять с конфорки. Концы проволоки крепятся болтами.
Для регулировки температуры устанавливается переключатель, оснащенный пятью контактами: 2 и 3 с разных сторон. К двум из них подсоединяются фаза и ноль. Провода от керамической пластины подключаются к трем контактам. Одним из кабелей замыкаются крайние поверхности соприкосновения изделия.
При правильном подсоединении печь для обжига глины будет иметь три разных температурных режима. На первом нагрев получится минимальным, что достигается подключением обоих контуров последовательно. Средний температурный режим будет при подсоединении только одного из контуров. При этом нужно подсоединять нижний элемент, чтобы хорошо прогревались и те изделия, которые будут стоять в самом низу. И максимальная температура получится при подключении обоих контуров параллельно.
Наша печь для обжига керамики практически готова к эксплуатации. Но прежде чем ее использовать, агрегат необходимо хорошо просушить. Для этого печь нужно продолжительное время держать в тепле (возле обогревателя или на солнце). На просушку уйдет месяц, а то и два. Затем для окончательного удаления влаги печь должна поработать в низкотемпературном режиме, пока из нее не перестанет идти пар. Только после этого оборудование окончательно готово к использованию.
Правила эксплуатации
Электропечь разрешается включать исключительно в усиленную розетку. Можно также пустить прямо от щитка провод большого сечения. Кроме того, нелишней будет установка автоматического выключателя.
Поскольку эта модель устройства имеет в наличии оголенные провода, с ней необходимо быть предельно осторожным. Нельзя касаться спиралей работающей печи. Чтобы избежать возникновения несчастных случаев, рекомендуется поставить на дверцу концевой выключатель, который отключит агрегат при открытии створки. Если вы не очень сильны в электрических работах, обратитесь за помощью к специалисту, который поможет сделать устройство максимально безопасным, в том числе заземлить его.
Похожие статьи:Печи металлизации: для чего нужны и как работаютПроизводство железорудных окатышей в обжиговой печиАгломерационная печь-машина конвейерного типаТехнологии в печах окускованияИспользуемые источники:
- https://goncharnoe-delo.ru/blog/2010/11/01/delayem-pech-dlya-obzhiga-svoimi-rukami/
- https://v-teplo.ru/pechi-dlya-obzhiga-gliny.html
- https://mr-build.ru/newteplo/peci-dla-obziga-keramiki.html
- http://pechnoedelo.com/promyshlennye/pech-dlya-obzhiga-keramiki-svoimi-rukami.html
