Разновидности и особенности коллекторных групп для теплых полов

ДомойОтоплениеТеплый пол

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок (Рис. 6), состоит из следующих элементов:

1. Кран на распределительную гребенку.
2. Расходомеры (ротаметры).
3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
4. Ручные клапаны регулировки расхода теплоносителя.
5. Манометр.
6. Кран на обратку.
7. Трехходовой клапан.
8. Циркуляционный насос.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами, рис. 7). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.  Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется. При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Регулировка температуры теплоносителя

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6,  поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.  Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике. Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Содержание статьи:

Надежность и производительность отопления позволит повысить коллекторная группа для теплого пола. Этот агрегат упростит эксплуатацию и монтаж. В любой момент можно ее отремонтировать без снижения функционала. Устройство представляет собой распределяющий потоки теплоносителя механизм между котлом или несущей магистралью и теплым полом.

Основные виды коллекторов

Коллектор из нержавейки служит дольше латунных или металлических

Схема работы прибора такова — вода от котла поступает в накопительную емкость. Такой бак располагают на высоте над «гребенкой». Теплоноситель поступает в распределитель с запорно-регулирующей арматурой. Из распределителя потоки расходятся по отдельным веткам. Выходные трубы собираются внизу «гребенки» для отправки на подогрев к котлу.

Обычно агрегат представляет из себя кусок трубы с неким количеством отводов. По мере усложнения технического задания сложность увеличивается в десятки раз, трудоемкость настройки автоматики, монтаж усложняются в разы.

Из нержавейки

Коллекторы из нержавеющей стали крепче латунных. Они обладают большим проходным сечением, выравнивающим давление потоков разных потребителей теплоносителя. Коллектор Валтек для отопления рассчитан в среднем на 50 лет работы при давлении в 10 атм. и температуре до 130 градусов.

Фирменные модели надежны — даже появление сварного шва не приводит к коррозии. Покупая модели дешевых производителей, можно нарваться на некачественный металл и корродирование поверхности.

Из полипропилена

Полипропиленовый коллектор можно собрать своими руками из труб и фитингов

Полимерная гребенка изготавливается из полипропиленовых труб. Этот легкий материал не настолько долговечен, как стальной, но с успехом прослужит не один год. Пластиковые коллекторы исключительно дешевы. Применение оправдано при обороте теплоносителя в нескольких отопительных приборах. Если главная задача — сэкономить, этот вариант подойдет.

В магазинах представлены модели с фитингами и коллекторы с отсекающими клапанами.

Для перехода на металлическое изделие с резьбой используются комбинированные фитинги.

Пластиковые гребенки распространены на Украине. Для упрочения конструкции в заводские технополимеры к полиамиду PA66 добавляют до 30% стекловолокна для увеличения прочности.

Минус полимерных изделий — толстые стенки. Они сужают сечение прохода при одинаковых размерах детали. Стальные узлы прочнее, стенки допустимо сделать тоньше — внутреннее сечение увеличивается и пропускает на несколько процентов больше жидкости за единицу времени при одинаковых условиях.

Еще один недостаток полимеров — кислородопроницаемость. Армирование стекловолокном сводит его к минимуму. Но диффузия кислорода присутствует.

Плюсы полимерных изделий — стойкость к агрессивным средам, электрохимической коррозии, низкая теплопроводность. При одинаковой длине трубки полимер теряет меньше тепла, чем сталь или латунь.

Из латуни

Латунные коллекторы рекомендуется покупать с никелевым покрытием

Этот материал лидирует в изготовлении гребенок. Для производства в Европе изготавливается полый прут из латуни. Десятки лет изделия изготавливались из него — нарезали на нужную длину, сверлили отверстия под расходомеры, клапаны, нарезали резьбу. Присутствуют на рынке и штампованные модели.

Из-за роста цен на латунь производители переключились на дешевые материалы — сталь и пластик. Однако латунные модели по-прежнему предпочтительнее. У них один недостаток — вымывание цинка. Но оно нивелируется хромированием или никелированием поверхности.

В низкотемпературных режимах преимущества малого расширения латуни нивелируются и являются относительными.

Особенности конструкции

Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

• подающая гребенка для выдачи теплоносителя;
• обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

• расходомеры;
• клапаны стравливания воздуха и слива воды;
• счетчики тепла.

Если не удается добиться равенства контуров отопления, в них включают циркуляционный насос, уравнивающий объем прохождения жидкости.

С различным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Иногда комплекты коллектора для теплого пола с расходомером стоят меньше, чем отдельно коллектор с входными кранами.

Критерии выбора клапанов

Трехходовой клапан в коллекторе позволяет поддерживать нужную температуру теплоносителя

Если циркуляционный насос регулирует объем подачи рабочей жидкости, то регулирующий клапан ограничивает жидкость по температуре. Автономный котел выдает теплоноситель с температурой 95 градусов. В системе отопления вода ненамного холоднее — 80—90 градусов. Нормальная температура жидкости в обогреваемых полах составляет 35-55 градусов. Регулирующий термостат определяет температуру потока рабочей среды и дает команду клапану на открытие отверстия с обратного хода. Подпитываясь прохладной водой, температура понижается. По достижении в трубах температуры 55 градусов циркуляционный насос отключается от сети термостатом, после чего снижается объем проходящего теплоносителя.

Трехходовой клапан представляет собой агрегат с 1 выходом и 2 входами. Затвор клапана открывается датчиком температуры, находящимся в клапане.

При выборе клапана учитываются показатели:

1. Объем помещения для обогрева. Маленькие комнаты не требуют сложных узлов с автоматикой. Балконы, туалеты, коридоры легко работают под присмотром простейших приборов. Обогрев больших территорий требует автоматического клапана со встроенным датчиком температуры открытия диафрагмы.
2. Объем пропускаемой жидкости. Этот показатель определяется при написании проекта системы отопления. Клапан должен отвечать требованиям пропуска жидкости. В противном случае он выйдет из строя.
3. Диаметр сечения для подключения к трубам отопления. При разных показателях применяются переходники.
4. Материал изготовления. Качественные клапаны изготавливаются из бронзы или латуни — материалов с небольшим коэффициентом расширения. Они не меняют свойства при контакте с горячим теплоносителем.

Трехходовой клапан — сложная деталь. Надо выбирать надежные модели известных производителей. Гарантия, технические характеристики, сертификат, протокол испытаний проверяются при покупке.

Перед установкой клапан подлежит проверке — устанавливается минимальное значение температуры регулирующего кольца и пропускается поток горячей воды. Исправный клапан этот поток обязан перекрыть.

Отопление жилых домов с двумя и более этажами предполагает использование нескольких водяных контуров отличающейся длины. Связка трехходового клапана и сервопривода с контроллером позволяет подавать горячий теплоноситель в определенное помещение или отправлять на подогрев.

Изначально сервопривод для отопления в комплект не входит. Но наличие сервомотора позволяет регулировать температуру в зависимости от времени суток.

Для клапана с электродвигателем пусковыми механизмами являются электромагниты или маломощные серводвигатели.

Коллекторная группа своими руками

Каждый контур в самодельном коллекторе должен перекрываться на случай ремонтных работ

Найти подходящее готовое изделие не всегда возможно. Иногда проще сэкономить и изготовить коллектор самостоятельно из популярного материала — полипропилена.

В расчетах изделия должно соблюдаться золотое правило — сумма выходящих потоков равна или немного меньше входящих. Несоблюдение этого принципа грозит неравномерным распределением теплоносителя.

Плюсы самодельной системы:

• учет особенностей отопления без лишних элементов коллектора;
• экономия денег.

Пропиленовый коллектор включает в себя 2 части:

• Первая часть забирает теплоноситель из магистрального трубопровода, распределяет тепло по потребителям. В этом элементе важно контуры сделать независимыми, перекрывающимися на случай профилактики. Для этого достаточно закрыть один из кранов.
• Вторая часть регулирует давление в каждом отдельном контуре. За счет этого изменяется интенсивность циркуляции теплоносителя. От правильной настройки этой опции зависит эффективность работы потребителей тепла.

Правильный проект упростит создание эффективного коллектора для конкретных условий заказчика. Для верной сборки оценивается ряд параметров системы отопления:

• количество отопительных контуров;
• количество и характеристики конечного оборудования — температуры, давления, мощности;
• вероятность размещения дополнительных элементов отопления;
• количество дополнений — датчиков, насосов, кранов.

После этого рассматривают способы подключения контуров к коллектору:

• подводку теплоносителя сверху или снизу от электрических или газовых котлов;
• при наличии циркуляционного насоса подводка производится с торца коллектора;
• бойлеры косвенного нагрева и котлы на твердом топливе врезаются только с торца;
• подача отопительных контуров производится с верхней или нижней части.

Проект стоит распечатать на бумаге и изобразить наглядно. Четкое соблюдение размеров и пропорций поможет избежать ошибок в монтаже.

Оптимальное расстояние между патрубками – 20 см для удобства обслуживания

Расстояние между патрубками коллектора составляет около 20 см. Меньшее — усложняет обслуживание. Большее — увеличивает габариты. Технологию сборки гребенки разбиваем на этапы:

• заготовка материалов по материалам проектного задания;
• подключение трубы согласно техническому заданию;
• соединение труб с использованием правильных инструментов;
• тщательная зачистка и герметизация соединений и швов;
• проверка герметичности методом заглушения патрубков и подачей воды под давлением;
• установка на штатное место после застывания герметика и краски.

Гребенка с легкостью создается своими руками. Важно серьезно отнестись к созданию проекта, соблюсти параметры труб и сборки. Собранный своими руками коллектор учтет индивидуальные параметры системы.

Все хотят жить в тепле и уюте. В наших широтах естественного тепла мало, поэтому в холодное время года необходимо отапливать помещения искусственно. Существует несколько способов отопления, и они постоянно совершенствуются. Наиболее распространен тип отопления при помощи радиаторов. Но они сжигают кислород в помещении и не всегда хорошо вписываются в дизайн интерьера. Альтернативным способом является отопление при помощи теплых полов. В холодное время года при низких температурах только такой способ отопления использовать не получится, поэтому в настоящее время он используется в основном как вспомогательный. Система «теплый пол» состоит из нескольких элементов: коллектор для водяного теплого пола, трубы, вентили для управления, циркуляционный насос.

Оборудование для теплого пола

Циркуляционный насос предназначен для обеспечения циркуляции жидкости по замкнутому контуру, а также рециркуляции. Для систем отопления «теплый пол» они имеют небольшую мощность.

Терморегулятор предназначен для автоматического регулирования отопительного оборудования. Они могут быть не программируемыми и программируемыми. Первые проще и дешевле, но не всегда удобны. Принцип действия состоит в том, что задается определенное значение температуры, и терморегулятор ее поддерживает постоянно, до выключения прибора. Таким образом, заданная температура будет поддерживаться круглые сутки, что не экономично. Если же отключить прибор, например, на ночь, то, чтобы затем пол нагрелся до требуемой температуры, понадобится некоторое время, а это не всегда удобно. Второй же вариант терморегуляторов отличается тем, что работает по заданному вами расписанию. И будет работать так до тех пор, пока вы не внесете коррективы в программу.

Смесительный клапан предназначен для смешивания носителей с разной температурой до получения требуемой. Подбирается в зависимости от площади помещения и может быть двух или трехходовым.

Коллектор для водяного теплого пола предназначен для транспортировки теплоносителя по контурам, расположенным в одном или нескольких помещениях. Также он отвечает за поддержание заранее заданной терморегулятором температуры воды. Системы коллекторов должны быть оснащены запорно-регулирующей арматурой для возможности контроля подачи тепла.

Что ставиться на коллектор для теплого пола?

На коллектор могут быть установлены:

• водосливные клапаны (служат для опорожнения коллекторной сети на период, когда отопление не требуется, или же для наполнения сети коллекторов в период отопления);
• воздуховыпускные клапаны (предназначены для автоматического выпуска воздуха из трубопроводов при их заполнении или опорожнении);
• счетчики тепла (позволяют контролировать объем подачи теплоносителя, тем самым экономить на оплате коммунальных услуг);
• регулировочные краны (служит для регулировки степени нагрева системы «теплый пол», для подключения к общей системе отопления трубопроводов подогрева, для изменения внутреннего диаметра трубы подачи теплоносителя на другие направления);
• отсечные клапаны (позволяют контролировать отток теплоносителя в системе в целом или в части системы в зависимости от того, где они установлены).

Виды коллекторов

В зависимости от того, чем оснащены коллекторы, можно выделить несколько видов.

Коллектор для водяного теплого пола с клапанами и запорным вентилем. Установленные на коллектор запорные вентили и клапаны предназначены для регулирования количества подаваемого теплоносителя, а также для перекрытия контуров. Для удобства эксплуатации лучше установить несколько запорных вентилей на различные контуры. В этом случае при поломке можно отключить неработающий контур без потерь теплоснабжения.

Коллектор для водяного теплого пола с отсеченными клапанами. Балансирующие отсечные клапаны позволяют регулировать расход в каждом контуре, или же полностью перекрыть контур. Существуют также балансирующие отсечные клапаны с механической памятью, что позволяет сохранять настройки для каждого контура.

Коллектор для теплого пола с термостатическими клапанами. Термостатические клапаны служат для возможности регулирования температуры в каждом помещении по отдельности. При этом можно регулировать работу клапанов как вручную, так и автоматически.

Коллектор для теплого пола с отсечными клапанами и указателями расходов. При помощи указателей расходов можно контролировать точный объем теплоносителя, который необходим для поддержания заданной температуры пола. При установке и отсечных клапанов, и указателей расхода можно получить информацию по объему теплоносителя не только всей системы в целом, но и каждого контура в отдельности.

Для долговечности использования проектированием и монтажом систем «теплый пол» должны заниматься квалифицированные специалисты, даже несмотря на то, что монтаж этой системы достаточно прост.

Расходомер

Важная часть любого коллекторного блока — расходомер. В чем же его главная функция? Дело в том, что при установке труб для полной системы петли в любом случае получаются разной длины — короткие и длинные. Ещё со школы на уроках физики утверждали — вода пойдет по пути наименьшего сопротивления, а значит, в большей мере будет течь по коротким петлям с маленьким гидравлическим сопротивлением, обходя длинные. Несбалансированные размеры петель вызовут неравномерный прогрев территории и, как следствие, некачественную работу системы тёплого пола. Именно для этих случаев нужен расходомер. Это устройство, созданное для того, чтобы искусственно повышать гидравлическое давление внутри коротких петель путем уменьшения прохода и увеличивая проход в длинных. Таким образом, регулируется баланс между разными видами петель и теплоноситель равномерно распределяется по всей территории, которую охватывают петли.

У многих производителей, выпускающих расходомеры, их внешний вид разнится, однако предназначение, функциональные способности и общие характеристики агрегата едины для всех. Главная задача каждого расходомера — балансировка в гидравлическом давлении.

В итоге, расходомер — практически необходимая часть коллектора, убирать которую крайне не рекомендуется. Лишь в некоторых случаях её можно не использовать — например, для радиаторной лучевой системы.

Сравнение латунного и нержавеющего коллектора

Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.

К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.

Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены. Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.

При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.

Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.

Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.

Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается. К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.

Если внимательно и добросовестно устанавливать водяную систему теплого пола, и не учитывать возможность существования лишних частиц в коллекторном блоке, разницы между материалами не существует. В финансовом плане при основательном и ответственном подходе к установке теплого пола, выгодным вариантом будет установить коллекторный блок из нержавеющей стали.

Отопление помещений при помощи системы теплых водяных полов хорошо себя зарекомендовало. Ведь такой тип отопления является безопасным и для людей, и для окружающей среды. В связи с тем, что все элементы системы скрыты, исключается возможность повреждения или намеренной поломки. Также одним из преимуществ теплых полов является оптимальный расход энергии при использовании терморегуляторов, а также возможность установления в помещении конкретной температуры. Обогрев при данном типе отопления происходит равномерно по всей площади помещения. Да и с эстетической точки зрения такой вид отопления лучше.

Читайте так же:

В сантехнике коллектором называется участок трубы увеличенного сечения, собирающий (или раздающий) воду из нескольких ответвлений меньшего диаметра. В отопительных системах административных, жилых и производственных зданий указанный элемент встречается под названием «распределительная гребенка». Наша задача – рассмотреть коллектор отопления для частного дома, рассказать о принципе работы, вариантах применения и способах монтажа.

Зачем нужен коллектор, принцип работы

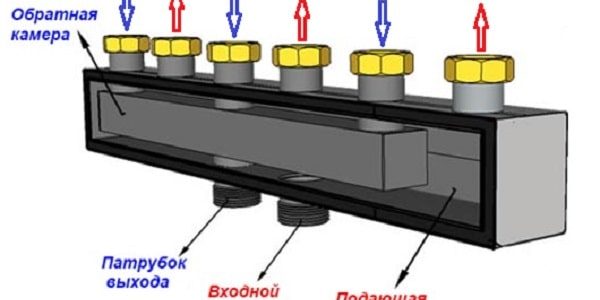

Устройство данного сантехнического прибора очень простое. По сути, это кусок трубы большого диаметра, оснащенный резьбовыми штуцерами для подключения контуров водяной системы. Длина гребенки отопления зависит от числа присоединений, основная линия обычно подводится к торцу.

Справка. Как правило, коллекторы снабжаются отводными патрубками одинакового диаметра, составляющего 0.5…0.75 от сечения главной камеры. Расстояние между штуцерами бывает разным – в зависимости от расхода теплоносителя в контурах и назначения гребенки.

Что происходит в коллекторе, куда поступает вода из 2…10 параллельных ветвей:

1. Из нескольких магистралей в сборный трубопровод попадает теплоноситель с различными параметрами – температурой, скоростью течения, расходом за единицу времени.
2. В большом проходном сечении гребенки скорость движения воды снижается, уменьшается гидравлическое сопротивление.
3. Смешиваясь в главной камере, разные потоки обретают на выходе одинаковую температуру и скорость.

Итак, задача коллектора – сбор теплоносителя, выравнивание его параметров и отправка обратно в котел по основной линии. Без гребенки не обойтись, когда нужно свести в один трубопровод несколько магистралей с разным расходом воды, гидравлическим сопротивлением и протяженностью. Попробуйте соединить такие ветви на тройниках — 2–3 контура сразу перестанут нормально работать.

Распределительный коллектор отопления действует аналогичным образом, только в обратном направлении. Вода от котла, медленно протекающая через основную камеру, расходится в требуемом количестве по второстепенным линиям.

Одна голая труба с отростками малополезна без сопутствующей арматуры – кранов, клапанов и прочих элементов. Коллекторный узел в сборе помогает решить несколько важных задач:

• регулировать количество теплоносителя по каждой ветви, балансировать их между собой;
• путем подмеса снижать температуру подаваемой воды и поддерживать ее на заданном уровне;
• опорожнять систему, сбрасывать воздух;
• автоматически управлять микроклиматом каждого помещения, используя комнатные терморегуляторы.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

• распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
• раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
• общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.

В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Дополнение. Есть каскадные гидрострелки с большим количеством штуцеров, куда подключаются отопительные контуры напрямую. Тогда распределитель коллекторного типа не используется.

Теперь о видах распределяющих гребенок:

1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.

Устройство гребенки для теплого пола

Температура теплоносителя, подаваемого в контуры напольного отопления, не должна превышать 50 °C, оптимальный температурный график – 40/30 °C. Если поверхность пола нагреется сильнее 30 градусов, в комнате станет душно, некомфортно.

Держать на подаче 40–50 °C способны только газовые котлы, и то, с потерей КПД. Чтобы эффективно расходовать газ либо другой энергоноситель, воду необходимо греть до 60 градусов, а после снижать температуру на входе в петли ТП. Это одна из основных задач коллекторного блока, состоящего из следующих элементов:

• сам коллектор – 2 отдельных трубки (подающая и обратная) с кронштейнами настенного крепления;
• термостатические клапаны нажимного действия с подсоединением для труб типа «евроконус»;
• расходомеры (ротаметры) со шкалой 0.5…5 л/мин;
• торцевые блоки с автоматическими воздушными клапанами и вентилями слива;
• блоки стрелочных термометров;
• отсекающие шаровые краны;
• байпасная линия с перепускным клапаном.

Ротаметры и нажимные клапаны завинчиваются в специальные гнезда на гребенке, последние закрыты пластмассовыми колпачками. Воздухоотводчики со сливными вентилями вкручиваются в торцы коллекторных трубок с одной стороны, блоки термометров и кранов – с другой. Байпас устанавливается в зависимости от конструкции гребенки.

Примечание. Обычно расходомеры стоят на линии подачи, термоклапаны – на «обратке». Но встречаются и другие модели коллекторов с ротаметрами на обратной магистрали. Если вы перепутаете трубки распределителя, то перекрутить клапаны вместо расходомеров не выйдет – внутренняя форма втулок разная.

За термометрами идут шаровые краны, следом – циркуляционный насос и узел смешивания. Рассмотрим каждый элемент коллекторной группы отдельно.

Конструкция и назначение расходомеров

Ротаметры предназначены для контроля и регулирования максимального расхода жидкости через петли. Элементы вкручиваются в специальные патрубки на коллекторе без подмоточных материалов – уплотнителем служит прокладка из резины EPDM.

В корпусе расходомера установлен подпружиненный шток с рабочей тарелкой на одном конце и контрольной шайбой на другом. Как работает ротаметр:

1. Теплоноситель затекает сквозь боковое отверстие в корпусе, потом движется вниз, давит на тарелку и уходит в трубу.




2. Чем больше воды протекает через расходомер, тем сильнее давление на тарелку. Пружина сдавливается, шток с контрольной шайбой опускается. Расход в л/мин можно наблюдать по шкале, нанесенной на прозрачной колбе элемента.
3. Величина протока регулируется вращением верхней части корпуса. При закручивании проходное отверстие частично или полностью закрывается поршнем.

Справка. На коллекторах некоторых производителей устанавливаются нерегулируемые ротаметры. Для ограничения расхода используются отдельные краны, встроенные в тело трубы. Как выглядят подобные элементы, смотрите ниже на видео.

Расходомеры, устанавливаемые на обратной линии, устроены аналогично, только пружина стоит по другую сторону контрольной шайбы. Теплоноситель поступает снизу и толкает тарелку вверх, шток и шайба поднимаются. Как различить ротаметры разных типов:

• если при отсутствии протока шайба находится вверху колбы, то расходомер ставится на подаче;
• если при нулевом расходе воды шайба стоит внизу шкалы, элемент предназначен для «обратки»;
• шкала на колбе проградуирована в соответствующем направлении, в первом случае отсчет ведется сверху вниз, во втором – снизу вверх.

В процессе эксплуатации ротаметры надо обслуживать – чистить по мере загрязнения. Индикатором служит прозрачная колба, когда она покроется налетом изнутри, элемент следует выкрутить, разобрать и удалить грязь с рабочих поверхностей.

Как устроен термостатический клапан

Конструктивно изделие не отличается от других подобных термоклапанов – радиаторных либо двухходовых. При нажатии на подпружиненный шток тарелка опускается в седло, перекрывая проход теплоносителю. Есть возможность преднастройки: максимальный расход ограничивается вращением сердцевины клапана с помощью шестигранного ключа.

Уточнение. Существует 2 типа клапанов – нормально открытые и нормально закрытые. Первые описаны выше – при нажатии на шток проход закрывается. Вторые используются реже, там канал закрыт изначально, при опускании штока отверстие открывается.

Назначение термостатического клапана – регулирование расхода теплоносителя при эксплуатации (не балансировка!). Управление реализуется 3 способами:

1. Ручной. Положение штока регулируется пластиковой рукояткой, которая накручивается на клапан сверху.
2. Автоматическими термоголовками RTL, нажимающими шток при увеличении температуры обратного потока. Не путайте их с обычными радиаторными головками, реагирующими на температуру воздуха.
3. Электрическими сервоприводами, связанными с комнатными терморегуляторами либо погодозависимой автоматикой.

Ручное управление требует постоянного внимания со стороны пользователя – при изменении температуры окружающей среды вам придется поджимать или отпускать шток. Термоголовки типа RTL автоматизируют процесс, но хорошо работают только на коротких петлях – до 60 м. Сервоприводы плюс терморегуляторы применимы везде.

Прочие аксессуары гребенки

В начале публикации мы перечислили задачи, которые должна решать коллекторная группа теплых полов. С балансировкой и регулированием расхода понятно – эти функции исполняют ротаметры и клапаны. Перейдем к оставшимся аксессуарам:

1. Терминальный узел для опорожнения и автоматического удаления воздушных пузырей. Элемент состоит из корпуса со сливным краном и поплавкового воздухоотводчика. Штуцер закрыт пробкой, которая одновременно является барашком для открытия вентиля.
2. Блоки стрелочных термометров, размеченных до 80–90 °С. Назначение ясно – измерение температуры на входе и выходе из гребенки.
3. Краны шаровые отсекающие. В зависимости от способа подключения коллектора к отоплению используются краны прямые, угловые, с американкой и внутренней/наружной резьбой.
4. Байпасная перемычка с перепускным клапаном применяется в системах с автоматической регулировкой. Если из-за теплой погоды все контуры закроются, теплоноситель пойдет через байпас по кругу, насос не будет работать «на себя». В обычном режиме клапан не даст воде циркулировать напрямую, заставит двигаться по петлям.

Примечание. Через терминальный узел можно не только сливать теплоноситель, но и закачивать в случае ремонта. Коллектор отсекается кранами от основной магистрали, производится опорожнение либо подпитка контуров ТП через боковой штуцер.

Количество и разнообразие дополнительной арматуры зависит от производителя гребенки. Указанные аксессуары являются основными, кроме них еще применяются различные заглушки, переходники и вентили.

Перед коллекторным блоком располагается смесительный узел, его состав зависит от метода приготовления теплоносителя для ТП. Практикуется 3 способа доведения воды в теплых полах до нужной температуры:

1. Подмес в контуры горячей воды двухходовым термостатическим клапаном. Элемент запускает порции теплоносителя по команде термоголовки с выносным температурным датчиком в виде медной колбы. Последний прикреплен к металлической стенке коллектора и связан с головкой через капиллярную трубку.
2. Смешивание охлажденного и нагретого теплоносителя с помощью трехходового клапана. Принцип следующий: насос гоняет воду через байпас по контурам, когда она не охладится, клапан открывает подачу нагретой воды из котловой линии. Отличие от предыдущего метода – более плавная подача, качество смешивания.
3. Ограничение обратного протока термоголовками RTL, установленными на термоклапаны гребенки. Здесь насосный модуль вообще не нужен.

Управлять двух– либо трехходовым клапаном можно тремя способами: вручную, с помощью термоголовки с выносной колбой и электрическим исполнительным механизмом. Последний управляется контроллером, получающим сигналы комнатных либо погодных датчиков.

Распределитель лучевой системы отопления

Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).

Для монтажа коллекторного узла применяются такие гребенки:

• заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
• заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
• самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.

Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.

Совет. При ограниченном бюджете можно выбрать недорогой водопроводный коллектор с кранами, изображенный на фото. Многие домовладельцы так и поступают, а систему балансируют радиаторными вентилями.

Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.

Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.

Общедомовая коллекторная группа

Магистральная гребенка выполняет те же функции, что и коллектор ТП – распределяет теплоноситель по ветвям отопительной сети различной нагруженности и протяженности. Элемент изготавливается из стали – нержавеющей или черной, профиль основной камеры – круглый либо квадратный.

Справка. Магистральные коллекторы заводского изготовления называют компланарными. Это умное слово обозначает, что все детали гребенки лежат в одной плоскости – вертикальные патрубки подачи насквозь пересекают камеру «обратки» и наоборот. Цель – уменьшить вес и габариты конструкции.

Существуют компактные модели распределителей на 3–5 контуров, сделанные в виде одной трубы. В чем хитрость: коллектор «обратки» помещен внутрь камеры подачи. В результате получаем 1 общий корпус с 2 камерами одинаковой вместительности.

В подавляющем большинстве загородных домов площадью до 300 м² разводящие коллекторы не нужны. Для нескольких потребителей тепла используется схема обвязки способом первично-вторичных колец, описанная в отдельной статье. Когда следует задуматься о покупке общедомовой гребенки отопления:

• число этажей коттеджа – не менее двух, общая площадь – свыше 300 квадратов;
• для обогрева задействовано минимум 2 источника тепла – котел газовый, твердотопливный, электрический и так далее;
• количество отдельных ветвей радиаторного отопления – 3 и больше;
• в схеме котельной присутствует бойлер косвенного нагрева, контуры отопления вспомогательных построек, подогрева бассейна.

Перечисленные факторы нужно рассматривать отдельно и в совокупности, а для подбора модели конкретных размеров произвести расчет нагрузки на каждую ветку. Отсюда вывод: без консультации с экспертом коллектор лучше не покупать.

Нюансы монтажа

Технология крепления коллектора к стене довольно проста: гребенка ТП и лучевой разводки подвешивается на монтажных кронштейнах, петли присоединяются фитингами типа «евроконус». Трубы, идущие к верхней части коллектора (обычно это «обратка»), пропускаются под нижней.

Совет. Никто не заставляет вас монтировать распределитель на скобах. При необходимости трубки можно разнести в стороны и закрепить на стене отдельно. Коллекторный ящик используется в помещениях жилой зоны, при установке коллектора в котельной шкаф не нужен.

Кратко перечислим основные моменты:

1. Размер гребенки подбирается по диаметру труб, используемых в греющих петлях, – Ø16 или Ø20 мм. Соответственно, берем распределитель на ¾ либо 1 дюйм. Материал изделия роли не играет, по соотношению цена/качество выигрывает нержавейка.
2. Если количество отводов гребенки превышает 12, соберите коллекторный узел из 2 секций. При установке аксессуаров подмоточные материалы не используются, поскольку детали снабжены резиновыми уплотнителями.
3. Более тяжелый общедомовой коллектор подвешивается на крюках, усиленных кронштейнах либо устанавливается на пол. Насосы, трубы и прочие элементы обвязки не должны нагружать распределитель собственным весом.
4. Самый горячий теплоноситель получает бойлер косвенного нагрева. Змеевик и циркуляционный насос водонагревателя подключается к гребенке напрямую, обычно – с торца.
5. Ветви радиаторного отопления и ТП присоединяются к коллектору через узлы подмеса с трехходовыми клапанами. На каждую линию ставится отдельный насос, подобранный по давлению и производительности.


Важный момент. Смесительный узел теплых полов можно ставить в котельной, возле основной гребенки. Тогда к распределителю ТП пойдет вода нужной температуры.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Используемые источники:

• https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/vybiraem-kollektor-dlya-teplogo-pola-vidy-komplektaciya/
• https://strojdvor.ru/otoplenie/raznovidnosti-i-osobennosti-kollektornyx-grupp-dlya-teplyx-polov/
• https://eurosantehnik.ru/kollektor-dlya-teplogo-pola-raznovidnosti-xarakteristiki.html
• https://otivent.com/kollektor-dlya-otopleniya
