Важное значение при монтаже системы водоснабжения и соединении фитингами имеют правильно подобранные размеры металлопластиковых труб. При плохом сочетании деталей в процессе установки возникает аварийная ситуация, которая приводит не только к поломке и разгерметизации самого изделия, но и к выходу из строя всей системы.

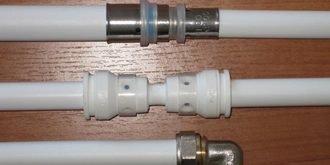

Металлопластиковые трубы, соединённые фистингами.

Состав металлопластиковых труб

Трубопровод из металлопластика имеет сложную конструкцию. Труба содержит 5 слоев. Внутренний слой сделан из сшитого прессованного полиэтиленового материала высокой плотности, что обеспечивает большую гибкость и устойчивость к образованию накипи при использовании в горячих системах. Внешняя пластиковая оболочка дополнена химическими добавками для повышения стойкости, защищает изделие от любых негативных воздействий и увеличивает срок эксплуатации.

Между 2 слоями размещен алюминиевый армирующий слой, представляющий собой фольгу с нанесенным с обеих сторон адгезирующим клеем, который фиксирует промежуточную часть.

Алюминиевая прослойка выполнена лазерной стыковой или ультразвуковой нахлесточной сваркой. На практике соединения, выполненные внахлест, имеют неравномерные геометрические параметры, как следствие, меньшую прочность. Трубопровод, изготовленный лазером, не содержит швов и обладает равномерной толщиной по всей длине.

Основное назначение алюминиевой прослойки – формирование диффузионного барьера, препятствующего проникновению кислорода и водяного пара внутрь изделия из внешней среды. На такие эксплуатационные параметры, как нагрев и рабочее давление, она не влияет. Вода протекает не по алюминиевой трубе, а по пластмассовой, поэтому свойства сшитого полиэтилена имеют более важное значение в процессе работы. Кроме этого, алюминиевый слой частично компенсирует тепловое расширение водопровода и защищает его от расслоения в результате возникновения внутритрубного напряжения.

Металлопластиковая труба в разрезе.

Характеристики металлопластиковых патрубков

К главным характеристикам патрубков из полимера и алюминия относят:

1. Внутренний диаметр. Необходим для соединения с фитингами и другими комплектующими. Характеризует пропускную способность трубы.
2. Наружный радиус. На него обращают внимание при проведении замеров и покупке изделия. Показатели варьируются в пределах 16-63 мм.
3. Толщина прослойки. Подбирается с учетом сечения и бывает 2-3,5 мм.

Дополнительные характеристики:

1. Радиус изгиба. Имеет разные размеры: от 80 мм при наружном сечении 16 мм до 550 мм с диаметром 40 мм. Данные приведены для ручного изгиба трубы. При пользовании трубогибом радиус может быть больше.
2. Количество жидкости на 1 п. м. Определяется в литрах и зависит от характеристик изделия.

Таблица характеристик труб из металлопластика

Технико-эксплуатационные характеристики представлены в таблице:

Показатели	Наружное сечение, мм
16	20	26	32	40
Внутренний диаметр трубы, мм	12	16	20	26	33
Ширина формирующего слоя, мм	2	2	3	3	3,5
Масса изделия на 1 п. м., в граммах	115	170	300	370	430
Объем воды в 1 п. м., в литрах	0,113	0,201	0,314	0,531	0,855
Эксплуатационный нагрев при 10 атм.	+0…95°С
При 25 атм.	+0…25°С
Предельно допустимая температура	+130°С
Наибольшее давление при максимуме нагрева, в атмосферах	10
Разрушающее давление при 20°С, в барах	94	87	88	74	67
Линейное расширение, 1/°С	0,26х0,0001
Показатель гладкости	0,07
Теплоизоляция, Вт/м*К	0,43
Прочность проклейки, Н/10 мм	70
Прочность сварки алюминия, Н/мм²	57
Стойкость при отсутствии деформации, когда р=const и выполняется условие
+20°С за 60 минут, МПа	5,71	5,1	5,43	5,12	4,84
+95°С за 60 минут, МПа	3,3	3,03	3,18	3,03	2,95
+95°С при 100 часах, МПа	2,93	2,69	2,83	2,7	2,62
+95°С за 1000 часов, МПа	2,57	2,36	2,52	2,44	2,31
Стойкость к поперечному разрыву, Н	2880	3050	3260	3430	3570
Срок службы эксплуатации, лет	50

Размеры труб из металлопластика

Общая стандартизация представляет 6 типоразмеров труб для водоснабжения: 16, 20, 26, 32, 40 и 48 мм. Отечественный рынок предлагает также трубную продукцию с наружным диаметром 63 мм, но она применяется редко. Для водопровода используют изделия на 16 и 20 мм, в качестве канализационных труб – 40 и 48 мм.

Металлопластиковые трубы разного диаметра.

Каждому значению соответствует внутренний диаметр: 12, 16, 20, 26, 32 и 40 мм. Кроме метрической размерности, на практике сантехники пользуются измерениями в дюймах. Соотношение метрической системы к дюймовой можно представить так:

• 16 мм – 1/2”;
• 20 мм – 3/4”;
• 26 мм – 1”;
• 32 мм – 1 и 1/4”;
• 40 мм – 1 и 1/2”;
• 48 мм – 2”.

16-12

Металлопластиковая труба 16 на 12 – это патрубок с наружным сечением 16 мм, внутренним – 12 мм, толщиной изделия – 2 мм, алюминия – 0,2 мм. Они наиболее распространены при возведении холодной и горячей водопроводных систем в частных домах. Их устанавливают на счетчики или для подвода жидкости к смесительным устройствам. В квартирах сантехники с помощью труб 16х12 выполняют разводку водопровода на кухне или в ванной комнате.

Несмотря на малые сечения, они не заиливаются, жир и нечистоты не налипают, обладают лучшими прочностными показателями и смогут выдержать наибольшие нагрузки. Стоимость их дешевле, чем изделий большего размера, пропускная способность практически не отличается. Продаются в бухтах. Длина их может составлять от 50 до 200 м. Образец 1 п. м. весит 115 г.

20-16

Трубы из металлопластика типоразмера 20х16 имеют сечение 20 мм снаружи, 16 мм – внутри, толщина изделия – 2 мм, как у 16-й модели, толщина фольги составляет 0,25 мм. Они больше всего подходят для основной разводки водопровода в домах и квартирах, для дополнительной оснастки подбирают более дешевую трубу на 16 мм. Полимеры используют для установки теплого пола, при слабом напоре воды или длинной конструкции трубопровода.

Недостатком изделий является высокая стоимость фитингов для крепления деталей в процессе монтажа.

26-20

Для труб 26х20 из алюминия и полимера характерны следующие размеры:

• внешнее и внутреннее значения диаметров – 26 и 20 мм;
• ширина формирующего слоя – 3 мм.

Их монтируют в виде стояков и разводки теплых полов. В индивидуальных системах коммуникаций частных домов из-за постоянных перепадов давления устанавливают трубы на 26 мм.

32-26

Изделия используются в местах, где необходима подача большого объема воды, т. к. они обладают высокой пропускной способностью. Жидкость перемещается в системе равномерно и быстро, подается потребителю бесперебойно.

Труба с оболочкой 3 мм подходит для основных водных магистралей и объемной разводки, а также в качестве стояка для соединения элементов трубопровода и обеспечения нормальной циркуляции теплоносителя в отопительных приборах.

40-32

Полиэтиленовые трубы популярны на строительном и сантехническом рынке. Их применяют в системах центрального отопления, водоснабжения, вентиляции, при монтаже высоковольтных линий для изоляции, укладывают в самых труднодоступных местах. Они долговечны и могут эксплуатироваться без дополнительного ремонта и обслуживания.

Изделия могут транспортировать любую жидкость и выдерживать агрессивные воздействия разных химических веществ, поэтому хорошо подходят для канализации. Внутри трубы размер – 32 мм, снаружи – 40 мм, стенка – 3,5 мм. Вес 1 п. м. образца составляет 430 г, объем жидкости – 0,855 л.

50-40

По стандарту наружное сечение трубы – 48 мм, при реализации принимают значение 50 мм. Внутренний размер равен 40 мм, а толщина – 4 мм. Изделия из металлопластика свободно пропускают большой объем любой жидкости и подходят для производственных коммуникаций.

Благодаря отличным эксплуатационным характеристикам, они могут перемещать опасные жидкости и газы под высоким давлением, поэтому их монтируют на специальных промышленных объектах, несмотря на некоторые ограничения к использованию.

Выбор металлопластиковых изделий

Чтобы сделать правильный выбор при покупке металлопластиковых труб, требуется понимать, для каких целей они нужны. Затем, исходя из назначения, подбирают параметры изделий. К ним относятся:

• толщина стенки;
• внутренняя проходимость и наружный радиус;
• масса трубы в соответствии с весом всей водопроводной системы;
• минимальные и максимальные показатели нагрева;
• предельный радиус изгиба;
• срок службы.

Все параметры стандартизированы, если существуют отклонения от нормы, то они небольшие. Важное значение имеет толщина стенки. От нее зависит монтаж трубопровода. Фитинг и запорную арматуру подбирают с учетом толщины, особенно при замене старых труб из металла на новые, металлопластиковые.

При выборе стоит учитывать способ соединения фольгированного слоя в конструкции. Он указан на маркировке продукции. Более прочные и стойкие трубы изготовлены стыковой бесшовной сваркой. Толщина прослойки должна не превышать стандарта в 0,3-0,6 мм. Материал наружной и внутренней оболочек – сшитый или термоустойчивый полиэтилен, такой как PERT или PEX. Если изделие сделано из другого сырья, это скажется на дальнейшей эксплуатации системы. При визуальном осмотре трубы должны быть целыми. Трещины и расслоения не допустимы.

Продукция высокого качества сертифицирована и соответствует международным и отечественным стандартам, поэтому при покупке нужно узнать, имеется ли сертификат НИИ сантехники на товар.

Лучше приобретать металлопластиковые трубы у зарекомендовавшего себя производителя. Изготовлением изделий из полиэтилена занимаются разные страны, среди них выделяется Россия, Италия и Германия. Можно обратить внимание на трубы отечественной торговой марки “Нанопласт”, итальянской компании Valtec или немецкой фирмы Oventrop. Продукция выполнена из материала самого высокого качества, фольга – из чистого алюминия.

Чтобы сделать правильный выбор, покупателю необходимо ознакомиться с маркировкой, которую наносят несмываемой краской на трубу согласно принятым международным правилам. У разных производителей она может отличаться, но чаще всего имеет общий вид. В маркировке указываются:

1. Производитель.
2. Название трубы или сертификат соответствия.
3. Тип материала.
4. Метод сшивки.
5. Стандартное размерное соотношение.
6. Номинальные размеры.
7. Номинальное давление.
8. Стандарты производства (дата изготовления, номер партии).

Если при выборе труб возникают вопросы, в специализированных магазинах можно обратиться за помощью к консультанту.

Таблица стандартных параметров изделий из металлопластика

Нормы для труб описаны в таблице:

Внешнее сечение, мм	Диаметральное значение наружной резьбы, в дюймах	Диаметр условного прохода трубы, мм	Толщина всего слоя, мм
16	1/2	12	2
20	3/4	16	2
26	1	20	3
32	1 и 1/4	26	3
40	1 и 1/2	32	3,9
48	2	40	4

Таблица радиуса изгиба металлопластиковых патрубков (минимальное значение)

Наружный диаметр трубы, мм	16	20	26	32	40
Минимальный радиус изгиба при ручном способе, мм	80	100	110	160	550
Радиус искривления с применением трубогиба, мм	45	60	95	125	180

Как определить радиус изгиба.

Если гнуть изделие в домашних условиях, не зная его характеристик, можно трубу испортить и нарушить целостность при нагреве, поэтому необходимо пользоваться стандартной таблицей для определения параметров или рассчитывать радиус самостоятельно.

</index>

Металлопластик — это композитный материал, состоящий из нескольких слоев: полиэтилен, алюминий, сшитый полиэтилен. Такая комбинация материалов придает металлопластиковым изделиям: устойчивость к коррозии, низкий уровень шума, прочность и долговечность. Благодаря этим свойствам, появилась возможность создавать металлопластиковый трубопровод для отопительных и водопроводных систем. Широкое применение требует знание размеров металлопластиковых труб, для такого случая есть таблица.

Содержание статьи

Размеры труб из металлопластика по таблице

Большинство производителей для обозначения диаметра используют дюймы, а не миллиметры.

Чтобы избежать избыточного давления внутри системы водопровода, нужно обращать внимание на соответствие внутреннего диаметра трубы. Таблица соответствия толщины стенок, и соотношения дюйма к миллиметрам:

Диаметр наружной резьбы (мм)	Диаметр наружной резьбы (в дюймах)	Диаметр условного прохода (мм)	Толщина стенки (мм)	Вес 1 погодного метра, грамм	Объем жидкости в 1 погонном метре, литры
16	1/2	12	2	120	0,12
20	3/4	16	2	170	0,2
26	1	20	3	300	0,32
32	1 1/4	26	3	0,53
40	1 1/2	32	3.9	430	0,86
50	2	40	4	520	1.32

МПТ продается бухтами, от 20 до 200 метров в пачке. Для отопительных и водопроводных сетей используется диаметры до 40 мм. Для канализации, и промышленных объектов может применятся труба большей пропускной способности (40-63мм).

Область применения, (значения в миллиметрах):

• 16 — чаще всего используется для подводки к кранам (например кухонным) или счетчикам;
• 20 — применяется при монтаже теплого пола или стояков в квартирах и частных домах;
• 26 и 32 — применяют при прокладке сложных отопительных и водопроводных сетей, а также для систем вентиляции и водоподготовки (обычно с невысоким давлением);
• 40 и 50 — благодаря эксплуатационным характеристикам, металлопластиковый трубопровод применяют на промышленных объектах. В них можно транспортировать опасные жидкие вещества, газ и воздух под высоким давлением;
• 63 — очень редко используется, но можно встретить на рынке и такой размер.

Диаметры от 32 до 50 так же используется при монтаже канализации, но значительно реже, из-за высокой себестоимости. Для канализации лучше использовать ПВХ.

Критерии выбора

Стандартная металлопластиковая труба имеет 5 слоев, и толщина армирующего слоя должна составлять 0,3-0,6 мм. Так же не мало важным фактором при выборе металлопластика является способ стыковки армированного слоя. Металл может соединятся лазером (бесшовный) или внахлест (шовные). Выбирая трубы из композитного материала, на ней не должно быть механических повреждений и расслоения.

Кроме внутреннего диаметра, нужно определить соответствие стандартам внешнего диаметра, который может варьироваться от 1,6 до 6,3 см. И толщина стенки, находящаяся в пределах от 2 до 4 мм.

Основываясь на таблице и критериям выбора, вы сможете правильно подобрать размер.

Рекомендации

Качественная трубы из металлопластика не может стоить дешево (средняя цена на рынке за 1 метр ~ 30 рублей).

Сэкономив на материале трубопроводной системы, вы рискуете приобрести подделку и столкнуться с рядом поломок и протечек. Несколько простых советов, помогут обеспечить долговечность и бесперебойную работу любой инженерной сети.

Советы сантехника:

• Перед покупкой материала для будущего металлопластикового водопровода заранее определитесь с размерами (внутренний диаметр обозначается ДУ на упаковке).
• Чтоб избежать засорения и попадания посторонних предметов в систему, при монтаже пластиковых секций, применяют ограничительные фильтры;
• Чтоб облегчить и ускорить процесс монтажа при прокладке металлопластиковых труб, воспользуйтесь прессовочным ключом.

В последние годы все чаще при укладке систем трубопроводов используют изделия из металлопластика. Высокий интерес к ним связан с наличием у них уникальных возможностей: помимо того, что они способны обеспечить доставку жидкостей, имеющих температуру до + 110 градусов, они могут принимать необходимую форму под заданным углом, сохраняя при этом герметичной свою конструкцию.

Основные технические характеристики металлопластиковых труб связаны с тем, что они изготавливаются на основе двух таких известных материалов, как алюминий и полиэтилен. Подобные трубы часто применяются при монтаже систем горячего и холодного водоснабжения, отопления, а также газовых магистралей и в иных сферах человеческой деятельности, где возникает необходимость в использовании прочной и гибкой трубы.

Процесс производства

Не каждый может сказать, какими характеристиками обладают металлопластиковые трубы. Приступая к знакомству с этими изделиями, первым делом следует получить представление об особенностях их производства, что позволяет принять верное решение при выборе этой продукции.

Основу конструкций из металлопластика образуют два слоя сшитого на молекулярном уровне полиэтилена РЕ-Х , пространство между которыми заполнено слоем тонкого алюминия. Для скрепления слоев используется особый клеящий состав, который зависит от компании, выпускающей металлопластиковую продукцию.

Свойства прочности, которой обладает труба, а также гибкости, присущей полиэтилену, обусловлены как раз использованием алюминия. Для создания алюминиевой ленты малой толщины используют две заготовки полукруглой формы, которые размещаются по длине в соответствии с одной из схем — внахлест или встык. Для соединения используется сварка ультразвуком. Далее трубы как изнутри, так и снаружи покрывают слоем полиэтилена, фиксируя его на специальный клей.

После этого наступает пора для маркировки, после чего продукцию формируют в бухты, и именно в подобном виде они становятся доступны для покупателей. Если рассмотреть все слои, которые присутствуют в структуре металлопластиковых труб, то можно выделить следующие:

• наружный полиэтилен;
• клеящий состав;
• алюминиевая фольга;
• клей;
• внутренний полиэтилен.

Благодаря используемой конструкции появляется возможность для приведения к нормальным показателям линейного расширения металла и полиэтилена. Неслучайно это изделие оформляют в белый цвет, что делает их привлекательными и в то же время избавляет от необходимости часто обновлять красочный слой.

Использование полиэтилена позволяет придать изделиям гладкую поверхность с внутренней стороны, что исключает оседание на стенках разного рода взвесей и накипи. В то же время за счет применения защитного слоя полиэтилена, алюминиевой фольге удается эффективно противостоять гальваническим процессам во время работы по присоединению металлических фрагментов трубопроводов. К тому же подобное решение позволяет избежать возникновения конденсата, что положительным образом сказывается на сроке службы металлопластиковой продукции.

Область использования металлопластиковых изделий

Эта продукция может применяться не только для изготовления трубопроводов, используемых в системах водоснабжения, отопления и канализации. Существуют и другие сферы, в которых могут использоваться эти изделия:

• доставка сжатого воздуха;
• при изготовлении систем кондиционирования;
• во время выполнения работ по прокладке электросети высокого напряжения, где металлопластик обеспечивает защиту от силовых полей;
• в промышленности и сельскохозяйственной отрасли: эта продукция часто используется при монтаже сети трубопроводов, используемых для доставки различных жидких и газообразных веществ.

Ограничения на использование

В то же время необходимо учитывать ограничения, из-за которых металлопластиковые изделия не всегда могут применяться. Отказаться от таких труб следует:

• при монтаже систем централизованного отопления, которые предусматривают элеваторные узлы;
• для соблюдения требований противопожарной безопасности в помещениях, которые представляют категорию «Г»;
• при малом диаметре продукцию из металлопластика применяют для изготовления трубопроводов высокого давления с показателем более 10 бар;
• если в месте использования металлопластиковой продукции неподалеку располагаются источники тепла, способные вырабатывать температуру на уровне более 150 градусов.

Размеры металлопластиковых труб

Один из признаков классификации современных металлопластиковых труб – диаметр. Сегодня в продаже представлены изделия, у которых показатель этого параметра находится в диапазоне 16 -63 мм. Определяющим фактором, который учитывают при устройстве определенной конструкции, является наружный диаметр трубы. Если планируется выполнять монтаж водопровода в частном доме или квартире, то оптимальным выбором будут изделия из металлопластика с наружным диаметром 16-26 мм.

В том случае, когда в доме планируется создать водопроводные сети достаточно большой протяженности, где имеется большое количество бытовых и сантехнических приборов, выбор останавливают на изделиях, диаметр которых составляет 32 или 40 мм. Обязательно при монтаже основной магистрали необходимо использовать трубы отопления большего диаметра, при этом для подключения к приборам необходимо выбирать трубы меньшего диаметра.

Длина металлопластиковых конструкций, доступных в продаже в виде бухт, обычно составляет порядка 50-200 м.

Преимущества труб отопления

Высокий уровень исполнения продукции из металлопластика связан с их достоинствами, присущими полимеру и металлу, которые проявляются в следующем:

• высокая долговечность;
• экологичность и неподверженность коррозионным процессам;
• защита от образования на внутренних стенках загрязнений в течение всего времени эксплуатации;
• способность активно противостоять химически агрессивным средам;
• небольшой удельный вес и высокая пластичность;
• высокая пропускная способность: по этому параметру продукция из металлопластика превосходит металлические трубы аналогичного диаметра в 1,3 раза;
• отсутствие сложностей при монтаже, который можно выполнить без специальных знаний, использования сложного оборудования и инструментов;
• минимальное количество отходов в процессе монтажа;
• продукция может быть уложена в раствор на основе бетона и цемента;
• невысокий коэффициент теплопроводности: по этому параметру стальные трубы превосходят металлопластиковые в 175 раз, а медные — в 1300 раз;
• высокий уровень шума защиты, благодаря которому во время циркуляции воды очень сложно распознать какой-либо шум, а вот металлические трубы в этом плане создают большой дискомфорт;
• устойчивость к аккумуляции статического напряжения;
• неограниченное количество циклов ремонта: подобные работы не требуют применения сварочного оборудования и трубогибочных устройств;
• эстетический облик, который избавляет от необходимости регулярно окрашивать трубы из металлопластика;
• доступная цена, что позволяет подавляющему большинству потребителей пользоваться этой продукцией.

Недостатки труб отопления

Хотя у металлопластиковых конструкций имеется немало плюсов, все же для них характерны и определенные минусы. Среди них главным является то, что ситуации с резкими колебаниями температуры создают опасность возникновения протечек на участках соединения труб и фитингов.

Происходит подобное из-за разницы коэффициентов теплового расширения, которыми обладают алюминий и полиэтилен. Когда температура теплоносителя резко повышается или падает, это приводит к расширению пластика, причем это происходит заметно быстрее, нежели алюминия. Аналогичная ситуация происходит и при остывании воды. Как раз из-за этих различий и страдает материал труб, что в первую очередь проявляется на участках их соединения.

Технические характеристики

Чаще всего потребители выбирают металлопластиковые трубы, характеристика диаметра которых составляет 16 и 20 мм. На представленной ниже таблице четко показано, какими техническими характеристиками обладают подобные изделия.

№	Характеристика трубы	Диаметр16 мм	Диаметр 20мм
1	Толщина стенки трубы	2,0	2.25
2	Толщина алюминиевого слоя	0,2	0,24
3	Вес одного метра погонного трубы из металлопластика	115г	170г
4	Объем жидкости, вмещающийся в один погонный метр трубы	0,113л	0,201л

На уровень давления в трубопроводе оказывают влияние такие параметры, как диаметр трубы, а также толщина алюминиевого слоя и температура транспортируемого теплоносителя. Учет всех параметров, которые представлены в таблице, помогает упростить задачу выбора труб для конкретных задач.

Для труб отопления, в которых теплоноситель нагревается до отметки + 95 градусов, пределом рабочего давления является показатель 10 бар. Если же жидкость нагревается до температуры не более + 25 градусов, то допустимым показателем давления может считаться уровень в 25 бар.

Маркировка металлопластиковых труб

Имея представление о значениях букв, цифр и иных надписей, присутствующих на металлопластиковой продукции, покупателю не составит труда без помощи специалиста понять, что это за изделие и для чего и в каких случаях его можно использовать.

Трубы для отопления разных марок могут отличаться наличием в маркировке дополнительных обозначений. Однако обязательным является присутствие основных данных:

• наименование компании, которой была изготовлена продукция;
• сертификат соответствия;
• марки полиэтилена (PP-R, PE-R, PE-X), которые дают наглядное представление о том, с применением какого вида был изготовлен продукт — полипропилена, полиэтилена или сшитого полиэтилена;
• диаметр и толщина стенки – параметры, которые в любом случае должны присутствовать в маркировке труб. Для диаметра характерен диапазон от 10 до 1200 мм, хотя для конструкций отдельных марок эта характеристика приводится в дюймах;
• показатель номинального давления для жидкости, нагретой до температуры + 20 градусов;
• также в маркировке должны присутствовать значки, которые можно интерпретировать как рекомендацию или запрет к использованию трубных изделий для транспортировки питьевой воды;
• в самом конце маркировки чаще всего присутствует номер партии и дата выпуска изделия.

Металлопластиковые трубы получили широкое распространение в различных сферах. И, несмотря на их популярность, все же при их выборе нужно исходить из собственных требований к этой продукции. Из всех характеристик, которыми обладают металлопластиковые изделия, определяющими являются диаметр и толщина.

Если сделать выбор с учетом этих параметров и обеспечить профессиональную грамотную установку таких труб, то можно рассчитывать на то, что смонтированная сеть трубопроводов на основе этих труб будет демонстрировать длительный срок службы.

И снова здравствуйте!

Технологии соединения в магистральных трубах металла и пластика всего порядка 40 лет. В планетарных масштабах – это вовсе не срок. Но на протяжении всего этого периода металлопластиковые трубы пользуются огромной популярностью, и сегодня металлополимеры заслуженно занимают лидирующие позиции в сфере обустройства водопроводных и отопительных коммуникаций.

Познакомимся же с ними поближе.

Структура и технология изготовления

Секрет неугасающего покупательского спроса кроется в уникальной структуре, совмещающей в себе полезные свойства металла и полимера – прочность и гибкость.

Чтобы понять конструкцию трубы из металлопластика достаточно посмотреть на её срез. Даже невооружённым взглядом отчётливо видно 5 основных слоёв:

• Срединный алюминиевый или сетчатый каркасный слой, являющийся «скелетом» и барьерным элементом всей конструкции.

Кроме прочего слой алюминиевой фольги предотвращает эффект диффузии кислорода и минимизирует эффект теплового расширения полимера в результате воздействия высоких температур.

• Внутренний и наружный пластиковый.

Помимо дополнительной прочности пластик выполняет функцию защиты металлической прослойки от коррозии, которая неизбежно возникает при длительном контакте с водой и при использовании фитинговых элементов из стали или латуни. Также полимерное покрытие предотвращает образование конденсата и снижает индекс теплоотдачи металлического трубопровода, делая его безопасным и энергоэффективным при транспортировке горячего теплоносителя.

• Две клеевые прослойки, связывающие между собой полимер и алюминий.

Процесс производства

Производство металлопластиковых (многослойных) труб осуществляется на специальных автоматизированных поточных комплексах промышленного типа. Причём в процессе изготовления производится не только формировка изделий, но и их компьютерная проверка на соответствие стандартам качества.

1. Первым делом из алюминиевой фольги формируется металлическая основа (каркас).
2. Затем алюминиевая заготовка направляется в отсек, где методом ультразвуковой сварки её края стыкуются.
3. Посредством нагнетания в полученную трубу воздуха (под давлением в 4-6 атмосфер) осуществляется контроль прочности сварного шва.
4. После проверки заготовка поступает в экструдер, где поэтапно наносится клеевой и полимерный слой. Сначала обрабатывается внутренняя поверхность алюминиевой заготовки, затем – внешняя. На этом же этапе на продукцию наносится маркировочная полоса – синяя или красная.
5. На финальном этапе изделие охлаждается: сначала – воздухом, потом – в водяной ванне.
6. На выходе труба попадает в так называемый отдел контроля качества, где происходит «сканирование» и замер геометрии слоёв.
7. В завершении продукт маркируется и сматывается в бухты.

Таблица технических характеристик

Сегодня трубы из металлопластика представлены на рынке в очень широком ассортименте, и каждая из модификаций характеризуется своими техническими параметрами, а значит, и сферой применения. Тем не менее, существуют показатели, являющиеся общими для всех видов композитной арматуры. Они установлены ГОСТом Р 53630-2009, и отступление от данных нормативов говорит о низком качестве трубного материала:

Нормативные параметры металлопластиковых (многослойных) труб
Прочность на поперечный разрыв	2880 Н
Прочность сварного соединения	57 Н/мм²
Прочность клеевого соединения	70 Н/10 мм
Коэффициент линейного расширения на 1°С	0,26×10-4
Теплопроводность	0,43-0,45 Вт/м К
Индекс шероховатости поверхности материала	0,007
Диффузия кислорода	—
Стойкость к расслоению внутреннего слоя полимера и металла	не менее 50 Н/см
Стойкость к расслоению внешнего слоя полимера и металла	не менее 15 Н/см
Класс горючести	Г4
Класс воспламеняемости	В3
Класс дымообразования	Д3
Класс токсичности продуктов горения	Т3

Внешний вид изделия также характеризует его качество:

• И внутри и снаружи поверхность должна быть ровной и гладкой. Трещины, выемки, пузырьки и царапины говорят о существенном нарушении технологических процессов, что в итоге снизит прочность магистрального трубопровода.
• Видимые глазу включения в полимерную массу и неравномерность окраски сигнализируют о некачественном составе полимера.

Размеры

По типоразмеру выделяют 2 группы композитных труб:

• Малые, наружный диаметр которых находится в интервале от 10 до 63 мм.
• Средние с наружным диаметром в диапазоне 75 – 110 мм.

Поставляются изделия в бухтах, метраж которых варьируется в зависимости от диаметра. Минимальная длина – 50 м, максимальная – 200 м.

Наибольшей популярностью пользуются трубы сечением в 16-32 мм. Ниже сравним их технические и эксплуатационные свойства:

Габариты	Наружный диаметр
16 мм	20 мм	26 мм	32 мм
Толщина металлического слоя, мм	0,2	0,25	0,3
Масса 1 п.м., г	115	170	300	370
Вместимость (объём воды) 1 м.п., л	0,11	0,2	0,315	0,53
Длина бухты, м	200/100	100	50

Внутренний диаметр

Выбирая подходящую трубу, следует ориентироваться на её внутренний диаметр, который предопределяет гидравлические показатели системы. Внутреннее сечение любой трубы зависит от толщины её стенки.

Габариты трубы	Наружный диаметр трубы, мм
16	20	26	32
Толщина стенки, мм	2	3
Внутренний диаметр, мм	12	16	20	26

Допустимая температура и давление

Такие эксплуатационные параметры, как рабочие давление и температура, взаимосвязаны. От того какую температуру выдерживает композитная труба, зависят гидравлические показатели магистрали:

Температура носителя	Максимальное давление контура
25-95 °С	10 бар (1 Мпа)
0-25 °С	25 бар (2,5 Мпа)

Допускается кратковременное повышение температуры рабочей среды до 110⁰C. Длительное воздействие высоких температур разрушает целостность многослойной конструкции, вызывая расслоение.

Маркировка

На каждое изделие в процессе производства наносится нестираемая маркировка, которая для удобства потребителя повторяется по всей длине трубы. В зависимости от страны-производителя она может несколько отличаться.

Однако существует ряд основных эксплуатационных характеристик, которые в обязательном порядке должны отражаться в маркировочном коде:

• Наименование производителя.
• Стандарты, в соответствии с которыми произведён продукт.
• Тип материала, из которого она изготовлена:

1. PP-R – полипропиленовые.
2. РЕ или PE-R – полиэтиленовые.
3. PE-X – сшитый полиэтилен (дополнительные буквы «a, b, с или d обозначают способ «сшивки» полиэтилена).
4. PE-RT – термоустойчивый полиэтилен.
5. РВ – полибутеновые.
6. AL – алюминий.

• Типоразмер: наружный диаметр и толщина стенки (в миллиметрах или дюймах).
• Номинальное рабочее давление.

Дополнительно может указываться:

• Сфера использования — отопление, водоснабжение (техническое или питьевое).
• Температурный режим.

На заметку! В ряде случаев маркировкой температурного режима является цветная линия, впаянная во внешний полимерный корпус. Синий цвет означает, что изделие предназначено для транспортировки холодного носителя (температурой не выше 25⁰С). Красный цвет говорит о возможности использования изделия для организации отопления или ГВС.

Дату производства и номер партии.

Срок службы

При правильной эксплуатации гарантийный срок службы металлопластикового трубопровода составляет:

• 25 лет в системах отопления и горячего водоснабжения.
• 50 лет – в системах ХВС.

Область применения

Сфера применения композитных труб не ограничивается организацией отопительной и водопроводной разводки. Сегодня эти изделия активно используются:

• В промышленном секторе для транспортировки сжатого воздуха, газовых смесей или химических жидкостей.
• Для обустройства защитных магистралей при прокладке кабелей различного назначения.
• При монтаже систем вентиляции и кондиционирования.
• В поливочных системах.

Ограничения на использование

Однако следует учитывать, что ограниченные технические характеристики металлопластиковых трубопроводов накладывают и некоторые ограничения на их применение. Так их нельзя применять:

• В отопительных контурах или системах ГВС с температурой рабочей среды свыше 110⁰С.
• В непосредственной близости к источникам теплового излучения при их нагреве свыше 150⁰С.
• В системах отопления, оборудованных элеваторным узлом.
• Для обустройства предохранительных, сигнальных, расширительных или переливных магистралей;
• В качестве дымоходов.
• Для устройства противопожарных контуров, а также в зданиях низкой категории пожаробезопасности (класс Г).

Преимущества и недостатки

Достоинств у металлополимерных труб немало:

• Антикоррозийность. Полимерное покрытие не склонно к коррозии даже в условиях агрессивной среды.
• Инертность полимеров к транспортируемой среде.
• Пластичность и, как следствие, возможность обходиться минимальным числом соединительных элементов при укладке трубопровода.
• Прочность и самой трубы и магистрального контура, ведь чем меньше в магистрали фитингов, тем она надёжнее.
• Идеальная гладкость поверхности препятствует отложению внутри труб различного рода осадков, а это, в свою очередь, не приводит к сужению проходного отверстия и не снижает пропускную способность и гидравлические давление контура.
• Низкая теплопроводность.
• Отсутствие эффекта блуждающих токов.
• Бесшумность.
• Небольшой вес, а значит минимальные несущие нагрузки на здание.
• Эстетичный внешний вид, не требующий покраски на протяжении всего срока эксплуатации.
• Длительный срок службы.
• Безопасность для человека.
• Лёгкий монтаж и ремонтопригодность. Минимальный процент отходов.

Из минусов нужно отметить:

• Чувствительность к перепадам температур. Частые скачки, особенно сопровождаемые превышением температурного норматива, становятся причиной расслоения композитных труб.
• Восприимчивость к ультрафиолетовому излучению.
• Непереносимость минусовых температур обязывает проводить теплоизоляцию трубопровода, прокладываемого на улице.
• Необходимость соблюдения стандартов при выполнении сгиба трубы.
• Недостаточная прочность резьбовых соединений ограничивает использование металлопластиковой магистрали внутри стен. Для данных целей следует использовать специальные пресс-фитинги.

Виды

В зависимости от вида материала, используемого для армирования термопластов, композитные трубы бывают:

• Армированными алюминиевой фольгой.

• Усиленными металлической сеткой.

Продукт на основе фольги более гибок, а потому наиболее удобен для использования в частном строительстве. Жёсткий сетчатый каркас повышает прочность, но снижает гибкость, поэтому такие трубы выгоднее использовать при прокладке прямых участков магистралей.

Советы по выбору

Выбирая металлополимерную трубу, нужно руководствоваться эксплуатационными условиями, в которых она будет использоваться.

• Если речь идёт об обустройстве низкотемпературных сетей, то разоряться на дорогостоящие сорта полимеров нет смысла. Вполне подойдёт PPR-полипропилен или PER-полиэтилен.
• Для ГВС и отопления лучшим вариантом станут изделия из PEX- или PERT-полиэтилена.
• Если планируется вывод трубопровода наружу лучше брать полибутеновые (РВ) трубы.

При определении нужного диаметра можно воспользоваться следующими рекомендациями:

• Для небольших трубопроводных сетей, используемых в квартирах и частных домах, применяются диаметры в 16, 20, 26 мм. При этом для основного магистрального контура и монтажа стояков берётся труба сечением в 26 мм, а меньшими диаметрами осуществляется подключение сетевых бытовых и иных приборов (радиаторов, сантехники, смесителей и пр.).
• При подключении к патрубкам сетевого оборудования, учитывается диаметр последних, и только потом осуществляется переход на новый типоразмер.
• Для протяжённых магистралей применяются трубы диаметром в 32, 40 мм.
• Для тёплых полов используются трубы сечением 20 мм.

В любом случае лучше отдавать приоритет проверенным брендам.

Лучшие производители

№	Производитель	Бренд	Страна-изготовитель
1	Rehau	Rehau	Германия
2	Kermi	Kermi	Германия
3	Oventrop	Oventrop	Германия
4	Uponor	Uponor	Финляндия
5	HENCO	HENCO	Бельгия
6	VALTEC	VALTEC	Италия
7	Unidelta	Deltall-ISO	Италия
8	Valsir	Pexal	Италия
9	Valtec	Valtec	Италия/Россия
10	МПТ-Пластик Р	Лираль	Россия
11	Нефтепром	Альтаис	Россия
12	HydroSta	HydroSta	Южная Корея

Особенности монтажа

Рассмотрим ключевые аспекты монтажа композитных труб:

• Установку контура следует начинать от точки ввода.
• Из-за разницы в индексах расширения металла и пластика металлополимерные трубы нельзя укладывать внатяжку.
• Для стыковки труб лучше применять пресс-фитинги, они обеспечивают более прочное и герметичное соединение, чем обычные обжимные фитинги.
• Установленный трубопровод при помощи крепежей фиксируется к стене шагом в 1 м.

Отдельного внимания требует процесс сгиба композитных труб.

• Изгиб металлополимерных труб осуществляется вручную или с помощью специальных инструментов – трубогиба и пружины:

1. Первый способ применяется, когда нужен изгиб на большой радиус.
2. Трубогиб используется при небольшом радиусе изгиба.
3. Пружина же применяется в обоих случаях, но при условии близкого расположения конца трубы к месту сгиба, чтобы затем пружину можно было без труда вынуть.

• Запрещены следующие действия:

1. Многократный изгиб.
2. Скручивание труб по центральной оси.

• Для каждого диаметра трубы и способа загиба установлены нормативные значения радиуса изгиба, нарушение которых повышает вероятность повреждения структуры трубы.

Наружный диаметр трубы, мм	Допустимый радиус загиба, мм	Минимальный шаг загибов, мм
Ручной метод	С помощью пружины	Посредством трубогиба
16	80	50	45	50
20	100	65	60
26	130	105	95
32	160	135	125
40	550	220	180

•  В местах сгибов необходимо устанавливать компенсационные петли.

Отзывы

Обзор отзывов по композитным трубам
Положительные	Отрицательные
Удобный, быстрый монтаж	Деформация под действием излишне высоких температур
Практично и недорого	Со временем ослабевают соединения
Позволяют спрятать в стену проводку	Нежелательность скрытой укладки в стены труб для водопроводов и отопления
Отсутствие ржавчины
Эстетичность, лёгких уход

Заключение

Анализ отзывов, оставленных пользователями на тематических форумах, в целом положительный. Присутствующий негатив связан скорее с несоответствием технических характеристик материала области применения или нарушением технологических процессов сборки. Правильно подобранный и собранный трубопровод способен прослужить 50 лет и более.

На этом мы с Вами прощаемся! Не пропускайте следующие выпуски, подписывайтесь на наш канал! До новых встреч!

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

• Верхний слой – сшитый полиэтилен;
• Промежуточный слой – алюминий;
• Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Таблица характеристик труб из металлопластика

Внутреннее сечение	12 мм	16 мм	20 мм	26 мм	33 мм
Наружное сечение	16 мм	20 мм	26 мм	32 мм	40 мм
Толщина стенки	2 мм	2 мм	3 мм	3 мм	3,5 мм
Вес 1 погодного метра, грамм	120 г	170 г	300 г	370 г	430 г
Объем жидкости в 1 погонном метре, литры	0,12 л	0,2 л	0,32 л	0,53 л	0,86 л

Размеры труб из металлопластика

16*12

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

20*16

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

26*20

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

32*26

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

40*32

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

50*40

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром — до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

• Толщина стенок;
• Внутренняя проходимость и внешнее сечение;
• Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.;
• Показатели теплопроводности;
• Показатели максимальной и минимальной температуры;
• Допустимый радиус изгиба;
• Срок службы.

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Таблица стандартных параметров изделий из металлопластика

Параметры	Показатели
Срок эксплуатации	До 50 лет
Давление в системе	10 бар
Максимальный показатель давления на короткий срок	15 бар
Теплопроводность	0, 45 Вт/мК
Стабильная температура	950С
Максимальный показатель температуры на короткий срок	1200С

Таблица радиуса изгиба металлопластиковых патрубков (минимальное значение)

	Диаметры металлопластиковых труб (наружное сечение)
16 мм	20мм	26 мм	32 мм	40 мм
Вручную	80	100	130	160	550
С пружиной	50	65	105	135	220
С трубогибом	45	60	95	125	180

Статьи по теме:Соединение металлопластиковых труб своими рукамиТрубы металлопластиковые — технические характеристикиМонтаж металлопластиковых труб своими руками

Используемые источники:

• https://vodasovet.ru/vodoprovod/razmer-trub-iz-metalloplastika
• https://vodatyt.ru/metalloplastikovye-truby/tablica-razmerov.html
• https://kotel.guru/truby/metalloplastik/tablica-diametrov-dlya-metalloplastikovyh-trub.html
• https://vseotrube.ru/materialy/drugie/metalloplastikovye
• http://kotlomaniya.ru/truby/diametry-metalloplastikovyh-trub.html
