Расчет дефлектора для вентиляции

Еще с советских времен вентиляцию жилого дома или квартиры обеспечивала недостаточная герметичность строительных конструкций – тот же холодок от «дышащих» деревянных окон. Но сегодня строительные технологии вышли на другой уровень, в котором не предусмотрены случайные щели. А поэтому к внутреннему микроклимату квартир и домов стали относиться по-другому, для чего сегодня активно применяют дефлекторы для вентиляции – специальные устройства, которые обеспечивают бесперебойный приток свежего воздуха.

Предлагаем вам рассмотреть самые популярные конструкции, их преимущества-недостатки и особенности применения. Это поможет вам подобрать наиболее удачный вариант, который будет идеально подходить под особенность вашей местности и имеющуюся площадь дома. Свежий воздух очень важен!

Содержание

</span></p>

Когда недостаточно естественной вентиляции?

Давайте немного углубимся в вопрос и определим некоторые понятия: естественная вентиляция обеспечивается открытыми окнами или люками, мы же будем говорить о принудительной. Для этого используется такое понятие как тяга. То есть что-то должно вытягивать воздух из дома и привносить свежий.

Это действительно жизненно необходимо. Ведь, к сожалению, погоня за долговечной и практичной отделкой приводит к тому, что жилье превращается в нечто подобное «пластиковому кокону». Даже мебель иногда бывает токсичной для человека.

Признайтесь честно: всегда ли вы требуете от фирмы-продавца сертификаты экологичности? А виниловые обои, пластиковые элементы интерьера понемногу привносит в комнатный воздух небезопасные химические соединения. Да, понемногу, но в общей сумме и со временем это оказывает свое неблагоприятное влияние.

Но как же это допускают? Все дело в том, что экологическая безопасность той или иной вещи или ремонтного материала всегда оценивается только с той позиции, сколько вреда способна принести она одна. Но в странах СНГ не учитывается накопительный момент. Что, например, кроме натяжного потолка в такой комнате вполне может быть еще и уложен линолеум, а стены – выкрашены краской без приставки Eco. Порой доходит до того, что при помощи специальных измерителей выясняется: воздух в доме куда более загрязнен, чем на обочине открытой трассы.

Что же тогда делать? Единственный нормальный выход из такой ситуации — это качественная внутренняя вентиляция дома.  Именно активный воздухообмен в доме создаст комфортные условия в нем проживания пребывания. И для этой цели совсем не обязательно устанавливать сложную вентиляционную систему, подключенную к электричеству. Достаточно будет удачно подобранного дефлектора, который умело задействует бесплатную силу ветра:

Если хотите разобраться в вопросе о вентиляции еще глубже, посмотрите этот занимательный выпуск:

К слову, для промышленных объектов же вентиляционные дефлекторы – вообще незаменимая вещь, ведь только так можно избавиться от неприятного запаха в тех же птичниках, конюшнях или местах хранения пищевых запасов для животных. Кроме того, свежий воздух необходимой влажности нужен для создания определенных условий содержания животных и птиц.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Популярные виды вентиляционных дефлекторов

Современный рынок предоставляет сразу несколько видов аэродинамических дефлекторов для вентиляции. И каждая из использующихся сегодня конструкций рассчитана на свои задачи, которые мы их рассмотрим.

Так, все дефлекторы делятся на такие основные виды по своему принципу работы:

• Активные, имеет встроенный рабочий дымосос, причем тот работает при горении дров постоянно.
• Активно-пассивные, в которых дымосос есть, но маломощный, и используется только на тот случай, если ветра нет совсем, либо печь растопили слишком жарко. Т.е. сам дефлектор выполняет свои функции даже при выключенном двигателе.
• Пассивно-активные дефлекторы создают небольшую тягу при помощи энергонезависимого устройства. И пассивная (собственная) тяга у дефлектора отсутствует полностью.

Также все дефлекторы для дымохода делятся на такие две группы: ротационные турбины и статические конструкции. К ротационным относится только вращающийся дефлектор, или по-другому турбодефлектор. Остальные – статические.

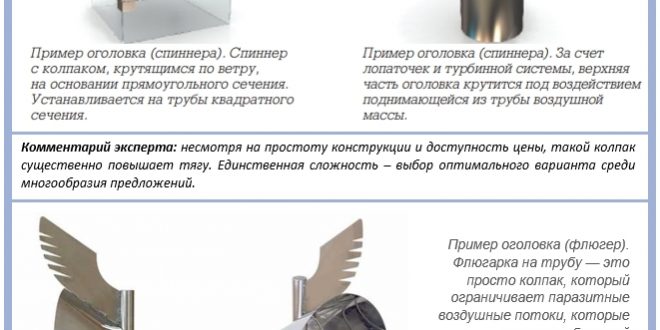

Флюгер-дефлектор: противостояние ветру

Такой дефлектор ценен, когда в вентиляционном канале обычно не достает тяги или часто возникают воздушные вихри, а также если ветра в вашей местности довольно сильные и любят менять направление. Вот как выглядит конструкция флюгера:

Чаще всего встречается насадка-дефлектор, называемая драконом. Именно ее вы видите на иллюстрации выше. Это колпак для трубы со своей уникальной системой подшипников, которая вращается только в нужную сторону. Здесь струи воздуха попадают в пространство между гнутыми козырьками, меняют вектор и идут вверх. Это создает нужное разрежение воздуха в дымовой трубе, благодаря чему и возникает тяга.

Выполняет функцию дефлектора также конструкцию, которую называют «Капюшон» или «Сачок». Это полукруглый желоб-уловитель ветра, который установлен внутри канала на поворотном штоке.

Но у флюгера есть небольшая проблема – зимой он способен леденеть. Поэтому подшипники в нем необходимо постоянно смазывать. Вот почему флюгарки больше оправдывает себя в южных теплых районах, где менее суровые зимы.

Дефлектор ЦАГИ: тонко продуманный механизм

Дефлектор ЦАГИ — это уникальная разработка института им.Жуковского. Ее принцип работы состоит в том, что тяга увеличивается не только за счет перепада давления на высоте двух метров от кровли, но и за счет воздушного и теплового напора. Причем такой дефлектор разрешено устанавливать прямо в вентиляционный канал скрытым способом.

Широкая сторона у диффузора направлена вверх, а крышка изготовлена в форме конуса. В основном такой дефлектор предназначен для воздухоотводов сечением от 10 до 125 см, и бывают самых разных габаритов.

Посмотрите, насколько сложная здесь на самом деле конструкция:

Главное преимущество дефлектора ЦАГИ в том, что он блокирует обратную тягу даже при сильном ветре.

Дефлектор Григоровича: проще простого

Самая простая конструкция – Григоровича. В этом устройстве расширение конуса идет вниз, а под колпаком устроен обратный конус – для создания дополнительного притока воздуха. Он имеет вид тарелки из двух зонтов, которая расположена над обтекающей стенкой.

В этой модели под колпаком воздух не накапливается вообще, что хорошо сказывается на свойствах этого кровельного элемента. Причем такой дефлектор домашние мастера любят клепать самостоятельно:

Еще его называют дефлектором Вольперга-Григоровича.

Вытяжные дефлекторы для комплексных систем

А вот дефлекторы такого вида уже работают от электричества:

Обычно вентиляция, которая основана на электричестве – это не простая труба в доме, а скорее целый комплекс из приборов, который не только очищает воздух, но еще и подогревает его. А чтобы воздух имел возможность меняться, в верхней точке вентиляционной трубе устанавливают специальный аэродинамический механизм.

Турбодефлектор: эстетика и практичность – на высоте!

Турбодефлектор тоже не требует установки дополнительного оборудования или электрической энергии.

Давайте внимательнее рассмотрим, как именно работает такой кровельный элемент. Так, у него есть подвижная часть – крыльчатка. Она всегда будет двигаться только в одну сторону, независимо от того, откуда дует ветер. В трубе при этом будет образовываться вакуум, влияющий на захват воздуха. Благодаря движению только по одной оси в помещении не возникнет обратной тяги. Кроме того, из-за особой формы колпака в трубе исключены осадки или мусор.

Применяется турбодефлектор для вентиляционной трубы также для газовых котлов с электроподжигом. Сама турбина может вращаться как под действием ветра, или с подающим током. Но чаще всего все-таки встречается именно самораскручивающая турбина, для которой достаточно легкого дуновения ветерка.

А теперь о недостатках. Такое устройство стоит дороже, чем обычные модели.  На его цену в основном влияет используемый материал – оцинкованная ли сталь, присутствует ли полимерное покрытие. Также некоторые неблагоприятные условия способны привести к его остановке, будь то полный штиль или повышенная влажность в сочетании с отрицательной температурой. Конечно, производители над этим работают, и современные турбодефлекторы все меньше подвергаются обледенению.

Дефлектор Ханженкова

Эта необычная конструкция представляет собой тарелку-дождевик, которая выполняет функцию вытяжного зонта, погруженного на нужное расстояние внутрь окружной стенки.

Дефлекторы низкого давления

И, наконец, сегодня приобретают популярность дефлекторы низкого давления Vilpe, Alipai, которые до этого времени устанавливали преимущественно только на чердаки. А сегодня они неплохо справляются с задачей воздухообмена и на мансардных этажах.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли. И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования. Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

Содержание статьи:

В этой публикации будет детально изучен дефлектор вентиляционный Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

• Дефлекторы защищают дымоходы и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
• Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
• Эти приспособления часто используют в качестве искрогасителей.
• Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.

Как устроен дефлектор цаги

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.

1. Патрубок крепится на оголовок вентиляционной трубы.
2. Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

• d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
• 1,25d – широкая часть диффузора.
• 1.2d – высота кольца.
• d/2 – расстояние от узкой части диффузора до нижней границы кольца.
• 1.2d + d/2 = высота всего диффузора.
• 2d – диаметр кольца.
• 1,7d – ширина зонта.

Процесс изготовления дефлектора

Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

1. Для его изготовления следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.

3. После чего ее необходимо вырезать, используя ножницы по металлу.

   При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.

>>> Все про аренду авто на Кипре <<<

Previous Entry | Next Entry

РАСЧЕТ ДЕФЛЕКТОРА

Печка бухает при порывах ветра. Похоже отрицательная тяга. Надо что-то делать.Дефлектор? Странно, везде конструкция разная. А обозначается, как «ЦАГИ». Неумелые повторители?Перед тем как сделать дефлектор для дымохода, необходимо сделать его расчет простановкой всех размеров. За основу расчета берется внутренний диаметр дымохода (d), c помощью специальной таблицы выбирается высота дефлектора (H) и ширина диффузора (D)

Разобрался! ЦАГИ -это только вот этот. Остальные — не ЦАГИ, а просто «круглые»!Основные размеры дефлектораЕсли нет необходимого размера в этой таблице, то рассчитать можно по таким соотношениям:Высота дефлектора должна быть: 1,6 — 1,7 d.Ширина диффузора: 1,2 — 1,3 d.Ширина колпака-зонта: 1,7 — 1,9 d.Где d внутренний диаметр дымового канала.

Profile

oswstudio

Latest Month

October 2019
S	M	T	W	T	F	S
		1	2	3	4	5
6	7	8	9	10	11	12
13	14	15	16	17	18	19
20	21	22	23	24	25	26
27	28	29	30	31

View All Archives

Tags

View my Tags page

Links

Categories

View my Categories page Powered by LiveJournal.com

Постоянное обновление воздушных масс в помещении – обязательное условие нормального самочувствия всех людей, пребывающих в нем. Обеспечить непрерывный воздухообмен призвана вентиляционная система, эффективность которой зависит от внутренней тяги. Однако при отсутствии должной защиты вентканалы могут забиться попадающим извне мусором и пылью, тогда работа всей системы может быть нарушена, а ее эффективность существенно понизится. Вентиляционный дефлектор – достаточно простое устройство, призванное не допустить подобный исход. Оно не является новинкой, однако ранее использовались исключительно при оборудовании дымоходов.

Описываемые устройства не так просты, как может показаться, а их функциональные обязанности не ограничиваются лишь защитной функцией. Предлагаем разобраться, что такое дефлектор и какова его роль в современной вентиляционной системе.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Принцип работы

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

По мнению специалистов, установка дефлекторов на крышу должна производиться с небольшим уклоном к горизонтальной поверхности, таким образом, повышается качество их работы.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

• Ширина диффузора = 2*диаметр канала;
• Размер зонта (ширина) = 1,8*диаметр канала;
• Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Подведение итогов

Дефлектор – полезное и многофункциональное приспособление, способное существенно улучшить функционирование естественной вентиляции, дымовыводящих путей. Особенно его использование обосновано, если ваше постоянное место жительства – загородный коттедж. Благодаря простоте конструкции вполне возможно самостоятельное изготовление данного приспособления.

Расчетная летняя температура наружного воздуха t_н=22,6 С.

Внутренняя температура уходящего воздуха t_в=30С.

Объемный вес воздуха Y^22,6=1,197 кг/м³, Y³⁰=1,165 кг/м³.

Скорость наружного воздуха V_в=1м/с

Задаемся дефлектором D=500 мм, F_ж.с.=0,196 м².

Принимаем количество удаляемого воздуха: L=700 м³/ч = 0,194 м³/с

Скорость движения воздуха в дефлекторе: V= 700/(3600*0,196)=0,992 м/с

Подсчитываем коэффициенты местных сопротивлений системы:

вход в патрубок ζ=0,277

воздушный клапан ζ=0,05

дефлектор ζ=0,6

λ*(L/d) = 0,015*(1,2/0,5)=0,036

∑ ζ = 0,963

Сопротивление системы при V_в = 0,992 м/с, hd=0,1011

H_с = 0,963*0,1011 = 0,097 кг/м²

Гравитационное давление Р_гр = 1,2*(1,197-1,165) = 0,043 кг/м²

Коэффициент К = H_с/ L² = 0,097/0.194²=2,55

Скоростное давление при скорости ветра V_в = 1 м/с, hd=0,051

А = 0,64hd + Р_гр = 0,64*0,051 + 0,043 = 0,082

Коэффициент В = 0,0577*V_в/d² = 0,0577 * ( 1/0,5² ) = 0,23

Производительность дефлектора

L_деф = (В — √( В² + 4 К А ))/-2К = ( 0,23 -√( 0,23² + 4 * 2,55 * 0.082 ))/-2 * 2,55 = 0,16 м³/с = 560 м³/ч

Производительность дефлектора d=500 мм L_деф = 560 м³/ч
