Монтаж вентиляции: основные этапы установки системы в комнате, как сделать своими руками

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Для чего необходима?

Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

очищать воздушный поток, который поступает снаружи;
обогревать воздух, при необходимости;
способствовать циркуляции;
выполнять отвод воздуха, что отработан;
снижать концентрацию влажности в ванной;
устранять запахи в столовой и уборной;
регулировать испарение в помещении с бассейном, что имеются в загородных домах;
снижать количество вредных примесей;
насыщать человеческий организм кислородом.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

Наружный воздухозаборник оснащён решётками защитного типа.
Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
Задвижки, заслонки, арматура.
Осушитель, рекуператор. Они удаляют лишнюю влагу.
Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

наружное нагнетание свежего воздуха вентилятором;
подогревание или охлаждение воздуха с помощью конвектора;
фильтрование от вредных примесей и газов;
поступление воздушных масс внутрь сооружения;
выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
Расположение системы управления.
Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

оптимальную мощность и производительность вентилятора;
необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.

Виды систем

Эти конструкции существуют в нескольких видах.

С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.

С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Критерии выбора

Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

площадь помещения;
климатические особенности территории, на которой расположено здание;
цену на энергетические ресурсы;
стоимость последующего использования вентиляции.

Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

автоматическая регулировка мощности;
ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
плавность управления скоростным режимом вентиляции;
наличие элемента, который отображает температуру в помещении;
присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.

Если система современная, то она должна иметь следующие функциональные особенности:

плавность старта и разгона вентилятора;
самостоятельное уменьшение скорости при особых условиях;
работу по расписаниям дневного и недельного типа;
возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
построение рабочих графиков;
информирование и оповещение о незапланированных ситуациях;
возможность самостоятельного возобновления рабочего режима.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

L=Мв/ (Упом-Уп), где:
L- это объём необходимого чистого воздуха;
Мв – масса вредных веществ, что выделяются;
Упом – удельная концентрация элемента;
Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Особенности монтажа

При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

очистительного фильтра;
калорифера;
вентилятора;
рекуператора;
кондиционера.

По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

Воздухоотводы монтируются в следующей последовательности:

обозначается место крепежа;
монтируется крепёж;
доставляются воздухоотводы и расходные материалы;
воздухоотводы собираются в блоки;
блоки поднимаются на места размещения и закрепляются.

Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

Советы специалистов по использованию и отзывы

Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

присутствие ограждений во вращающихся частицах;
наличие контргаек;
отсутствие шумов и сбоев при работе системы;
надёжное крепление агрегатов к основе;

качество смазки подшипников и электрического двигателя;
оптимальная температура подшипников;
натяжение и комплектность каждого ремня;
надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
присутствие заземления.

По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

О том, как монтировать приточно-вытяжную вентиляцию своими руками, смотрите в следующем видео.

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией – это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями. Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию. Обратная тяга из вентиляционных или даже дымоходных каналов – еще один неприятный сюрприз. Все это – результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире. Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха. Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение. Кратковременное открытие окон не способно кардинальным образом решить данную проблему. Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.

Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям: Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье. Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы. Это могут быть следующие варианты:

Промежуток между радиатором и подоконником
В наружной стене помещения
В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна. Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором. Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:

Наметить в подходящем месте очертания клапана и место будущего отверстия.
Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
После проделанной работы установить утеплитель и воздуховод.
Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.

Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

Приточный клапан с подогревом подаваемого воздуха.

Особый вид принудительной приточной вентиляции – стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком. Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки. Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час. Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.

Выводы

Приточная вентиляция – это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции

Также рекомендуем посетить: Чистый и свежий воздух – это основа здоровья и энергии человека. Естественная вентиляция – то есть попросту открытые окна – не слишком эффективна: свежести, может, и прибавится, но вместе с ней в помещение придут пыль и грязь с улицы. К тому же для больших помещений, например для офисов или заводов, открытых окон будет недостаточно для качественного проветривания. Решить проблемы с вентиляцией призваны приточные вентиляционные установки.Содержание:

Приточная вентиляционная установка – это система из воздуховодов и каналов, предназначенная для притока воздуха. Еще бывают вытяжные модели, отводящие отработанный воздух, и приточно-вытяжные – они обеспечивают и приток, и отток. Для начала поговорим об устройстве вентиляционной установки.

Приточная установка: устройство

СОСТАВЛЯЮЩИЕ ПРИТОЧНЫХ УСТАНОВОК МОГУТ МЕНЯТЬСЯ В ЗАВИСИМОСТИ ОТ ИХ ВИДА. КАК ПРАВИЛО, СИСТЕМА СОСТОИТ ИЗ:

корпуса, в котором собраны все детали;
фильтра или нескольких фильтров, очищающих воздух. В зависимости от класса фильтр для вентиляционных установок устраняет разные загрязнители: шерсть и пух, сигаретный дым и выхлопные газы или мелкодисперсную пыль;
вентилятора. Он «засасывает» воздух с улицы и «выдувает» его в помещение благодаря создаваемому им принудительному давлению. От мощности вентилятора зависит объем получаемого воздуха;
воздушного клапана, который перекрывается и преграждает поток воздуха при выключении оборудования;
нагревателя (калорифера), нагревающего воздух до нужной температуры, и/или секции охлаждения;
шумоглушителя – он снижает уровень вибрации и шума, которые издает система;
воздуховодов, по которым передвигается воздух внутри системы.

Теперь, зная каждый элемент системы, мы можем поговорить видах вентиляционных установок и принципе их работы.

Виды приточных установок

ПО НАЛИЧИЮ ТЕХ ИЛИ ИНЫХ ФУНКЦИЙ ИЛИ КОМПЛЕКТУЮЩИХ:

С секцией нагрева или охлаждения. С их помощью прибор поднимает или снижает температуру воздуха до комфортного уровня.
С опцией рециркуляции воздуха. Рециркуляция подразумевает, что вентиляционный агрегат забирает воздух из помещения, прогоняет его через фильтры и через секцию нагрева или охлаждения, а потом возвращает обратно в помещение. Преимуществ у этой опции несколько. Во-первых, она успешно заменяет очиститель воздуха, а во-вторых, с ее помощью можно сэкономить на обогреве помещения.
С автоматикой. Автоматизированные вентустановки гораздо удобнее своих аналогов без автоматики: с ее помощью можно регулировать температуру подаваемого воздуха, скорость вращения вентилятора или даже управлять расписанием работы системы. Также автоматический блок управления позволит отслеживать степень загрязнения фильтров.

ПО НАЗНАЧЕНИЮ:

Бытовые приточные установки, приспособленные исключительно для дома. Сюда относятся приточные клапаны, проветриватели и бризеры. Корпоративные решения – промышленное оборудование, которое обладает значительной мощностью и предназначено для обеспечения воздухообмена в больших помещениях, например в ресторанах и барах, медицинских учреждениях и лабораториях, офисных зданиях, на фабриках и заводах.</li></ul>

ПО РАСПОЛОЖЕНИЮ:

крышные;
настенные;
напольные.

ПО СБОРКЕ:

Моноблочная установка – это уже готовое решение, где все элементы системы собраны в один корпус.
Наборные (модульные) установки собираются из разных деталей, как конструктор. Они и дешевле, и дороже моноблочных. С одной стороны, их сборка требует дорогостоящих расчетных работ и помощи специалиста; поэтому, кстати, такие системы больше подходят для промышленных помещений. С другой стороны, при сборке можно сэкономить на некоторых элементах. Например, шумоглушитель отечественного производства может стоить дешевле импортного при равноценных характеристиках.

ПО ТИПУ НАГРЕВАТЕЛЯ:

С электрическим нагревателем. Этот тип установок работает от сети и не требует сложного монтажа – достаточно подключить прибор к электросети. Единственный минус – расходы на электроэнергию могут вырасти.
С водяным нагревателем. Такие модели необходимо подсоединять к отопительной системе. Как правило, их стоимость выше, чем у установок с электрическим нагревателем, но их эксплуатация недорогая.

ПО ТИПУ ОХЛАДИТЕЛЯ:

Модели с фреоновым охладителем имеют автономную конструкцию и работают по такому же принципу охлаждения, как и современные сплит-системы.
Системы с водяным охладителем требуют подключения к системе холодного водоснабжения.

ПО КОНСТРУКЦИИ:

Канальные – состоят из вентиляционных каналов, охватывающих все здание. Канальные установки чаще применяют на фабриках, заводах или в торговых центрах. Индивидуальные (компактные) «приточки» нужны для вентиляции одного изолированного помещения, например комнаты или небольшого офиса.</li></ul>

Принцип работы приточной установки

ПРИНЦИП РАБОТЫ «ПРИТОЧКИ» С БАЗОВОЙ КОМПЛЕКТАЦИЕЙ СОСТОИТ ИЗ СЛЕДУЮЩИХ ЭТАПОВ:

С помощью вентилятора создается необходимое давление, и воздух проникает в установку через канал в стене или на крыше. Канал снаружи закрывается решеткой, которая защищает систему от попадания посторонних предметов и мелких животных. Регуляция воздушного потока происходит при помощи специального клапана, который открывает и закрывает заслонки, тем самым увеличивая или уменьшая объем поступающего воздуха.
Внутри системы воздух проходит через фильтры очистки. Это может быть как один фильтр грубой очистки, задерживающий только крупные загрязнения, так и многоступенчатая система фильтров, которая убирает из воздуха максимум опасных и вредных веществ.
При оптимальной уличной температуре, в теплые сезоны, очищенный воздух сразу попадает в помещение через диффузоры или решетки для распределения воздуха.
Если же температура на улице недостаточно комфортная или не соответствует нуждам помещения, воздух, прежде чем попасть в помещение, проходит через нагреватель (калорифер) или охладитель. При охлаждении в оборудовании может образоваться конденсат; чтобы он не повлиял на работу системы, устанавливают каплеуловитель. Лишняя влага собирается в поддон из антикоррозийного материала и затем с помощью дренажного патрубка выходит на улицу.
Работа приточной установки сопровождается шумом и вибрацией. Для решения этой проблемы вентилятор оснащают шумоглушителем. Шумоглушители делятся на пластинчатые и трубчатые; их внутренняя поверхность – это не пропускающий влагу материал, который обладает способностью к звукопоглощению и возможностью выдержать быстрый воздушный поток. Также можно встретить и агрегаты со звукоизолированными воздуховодами.

Монтаж приточной установки

Монтаж «приточки» – дело трудозатратное, которое должны выполнять специалисты. Если Вы не обладаете необходимой квалификацией – никакая инструкция по монтажу не поможет. Расположение системы зависит от планировки помещения, перепадов температур внутри и снаружи помещения и других параметров. Монтаж необходимо тщательно продумать, чтобы воздушный поток двигался в нужном направлении.

МОНТАЖ ПРОМЫШЛЕННОЙ ПРИТОЧНОЙ УСТАНОВКИ ПРОХОДИТ ЧЕРЕЗ МНОЖЕСТВО ЭТАПОВ:

Этап организационных работ – создание чертежей, подготовка документации, согласование графика работ;
Поставка необходимого оборудования;
Сборка и собственно проведение монтажных работ (например, установка вентиляционной трубы);
Тестирование работы агрегата;
Сдача установки в эксплуатацию.

ВСЕ ПРОМЫШЛЕННЫЕ УСТАНОВКИ ДОЛЖНЫ ПРОХОДИТЬ ПЛАНОВОЕ ОБСЛУЖИВАНИЕ НЕ МЕНЕЕ 1 РАЗА В ГОД.

С БЫТОВЫМИ МОДЕЛЯМИ ВСЕ ГОРАЗДО ПРОЩЕ. РАССМОТРИМ МОНТАЖ ПРИТОЧНОЙ УСТАНОВКИ ДЛЯ КВАРТИРЫ НА ПРИМЕРЕ БРИЗЕРА

Вы вызываете специалиста на дом. Он выбирает ровный участок стены на оптимальном расстоянии от пола и потолка.
При помощи алмазного бурения специалист монтажа прокладывает канал воздуховода. При этом нет никакого ущерба для ремонта.
В канал воздуховода устанавливается теплошумоизоляционная труба; все стыки герметизируются.
На фасад помещения устанавливается декоративная решетка, защищающая канал воздуховода и бризер от крупного мусора и насекомых.
В последнюю очередь устанавливается сам бризер и плотно прижимается к стене.

Управление приточной установкой

Любая техника создается для людей, а значит, ее должно быть удобно контролировать. Поэтому вентиляционные установки, как правило, комплектуются пультом дистанционного управления. Он позволяет управлять включением и выключением оборудования, скоростью вращения вентилятора и температурой подаваемого воздуха. Также на самом корпусе часто есть панель, на которой отображаются время и степень засорения фильтров, а также код ошибки в случае неисправности.

Кроме того, у некоторых установок есть возможность управления через смартфон – например, система мониторинга качества воздуха и управления климатической техникой MagicAir контролирует работу бризера и других приборов. С помощью мобильного приложения Вы можете задать оборудованию расписание и необходимые параметры. Кроме того, MagicAir способна измерять уровень углекислого газа, температуру, влажность воздуха и автоматически включать бризер в нужном режиме.

Как выбрать приточную установку

ИЗ ЧЕГО МЫ ДОЛЖНЫ ИСХОДИТЬ ПРИ ВЫБОРЕ ВЕНТУСТАНОВКИ?

Особенности помещения. От характеристик помещения – площади, высоты и т.д. – зависит норма воздухообмена, который должна обеспечивать система. Так, в жилой зоне в час должно быть не меньше 30 кубометров на человека; норма воздухообмена в промышленных помещениях рассчитывается индивидуально.
Экологическая ситуация. Если Вы живете в горах, где нет следов цивилизации, то функция очистки воздуха, конечно, особо не пригодится ? В противном же случае без нее не обойтись – особенно если окна выходят на оживленную дорогу или рядом находится завод или фабрика, производящая промышленные выбросы.
Желаемое расположение. Как правило, компактные вентиляционные установки не требуют много места – например, размер бризера 3S всего 528 х 453 х 203 мм. Однако в случае с промышленным оборудованием не все так просто: важно учесть и планировку помещения, и габариты самой установки.
Цена. На самочувствии и здоровье нельзя экономить: дешевый агрегат от сомнительного производителя вряд ли значительно улучшит микроклимат. Внимательно изучите не только стоимость установок, но и их устройство; тогда станет понятно, за что Вы заплатите деньги.
Уровень шума. Звуки и вибрация, исходящие от оборудования, не должны отвлекать Вас от дел. Приемлемый уровень шума, который не наносит вреда слуху, доходит до 55 децибел днем и до 44 – ночью.
Наличие дополнительных функций. Функция нагрева воздуха, режим рециркуляции или возможность управления со смартфона дают дополнительное преимущество.

Приточные установки для корпоративных решений

Состав воздуха в административных и общественных зданиях, медицинских учреждениях и промышленных цехах должен укладываться в рамки санитарных норм. Несоответствие этим нормам ухудшает самочувствие персонала и может негативно сказаться на технологическом оборудовании. Промышленные приточные установки из-за внушительных габаритов устанавливают на крыше или в технических помещениях.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ ДЛЯ КОРПОРАТИВНЫХ НУЖД СЛЕДУЮЩИЕ:

высокая производительность;
эффективная обработка воздуха (сюда входят очистка, нагрев и охлаждение);
простота и удобство эксплуатации;
надежность и долговечность.

Оборудование для медицинских учреждений должно не просто эффективно, а максимальноэффективно обрабатывать поступающий воздух, не просто очищать, а обеззараживать его. Так, например, ламинарные потолки и ячейки Тион B Lam не только фильтруют воздух, но и уничтожают все типы микроорганизмов – в том числе и те, которые устойчивы к УФ-излучению.

Если же на Вашем предприятии уже есть приточная вентустановка, но Вы хотели бы добиться от нее более высокой степени очистки и обеззараживания, можно обратить внимание на Tion Eco – канальный очиститель-обеззараживатель, который монтируется в канал приточной вентиляции.

Где купить

КУПИТЬ ПРИТОЧНУЮ УСТАНОВКУ ДЛЯ КВАРТИРЫ ИЛИ ВЕНТИЛЯЦИОННОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОМЫШЛЕННЫХ НУЖД ВЫ МОЖЕТЕ В КАТАЛОГЕ НАШЕГО ИНТЕРНЕТ-МАГАЗИНА:

<disrc>

TION БРИЗЕР 3S

Цена от 37 990 ₽

src=»https://tion.ru/wp-content/uploads/2018/09/br-o2.png»/>

TION БРИЗЕР O2

Цена от 23 990 ₽

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Цена 10 900 ₽

<disrc>

КАНАЛЬНЫЙ ОЧИСТИТЕЛЬ-ОБЕЗЗАРАЖИВАТЕЛЬ

Цена по запросу

ЛАМИНАРНЫЕ ПОТОЛКИ И ЯЧЕЙКИ ТИОН В LAM

Цена по запросу

Для обеспечения полноценного воздухообмена в помещении помимо вытяжной должна присутствовать приточная система вентиляции. Она обеспечит поступление свежего воздуха с улицы. Существует несколько вариантов ее реализации.

Способы реализации приточной вентиляции

Реализовать приточную вентиляцию можно такими способами:

подрезка уплотнителей на окнах. Простой, но низкоэффективный способ с рядом недостатков;
установка системы кондиционирования с функцией притока воздуха извне;
установка настраиваемого воздушного клапана в пластиковое окно;
выполнение отверстия в стене, и установка в него приточного вентилятора и (или) клапана.

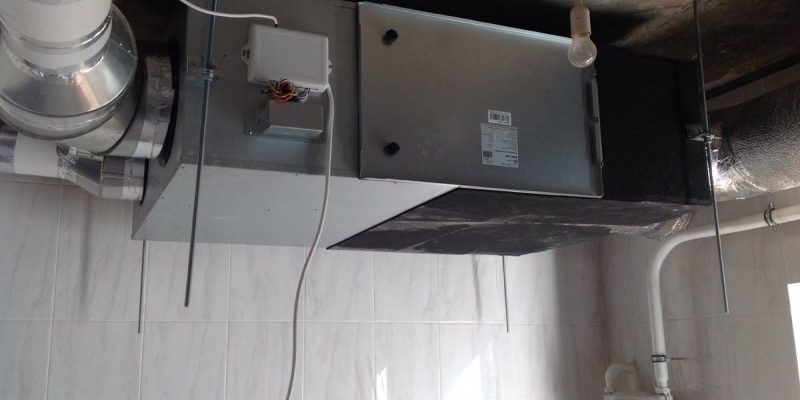

На фото приточной вентиляции можно наглядно ознакомиться с различными вариантами, схемами реализации и внешним видом готовых решений.

Изменение конструкции окна

Проще всего воспользоваться дренажными отверстиями в оконном профиле, посредством которых отводится конденсат. Внутри рамы имеется 2 скрытых отверстия, через которые отводится вода. Выходные отверстия расположены на наружной части профиля и скрыты заглушками.

Для организации такой вентиляции нужно:

Открыть окно и демонтировать москитную сетку.
Отверткой снять пластиковые заглушки с наружных дренажных отверстий.
Ножом подрезать уплотнитель на профиле вверху рамы. Максимальная длина прореза – 5 см.

Воздух будет засасываться посредством дренажных отверстий. Пройдя через профиль, он поступит в помещение через прорези в уплотнителе. То же самое можно сделать и с балконной дверью. Достоинство метода – стоимость. Цена на приточную вентиляцию в данном случае будет нулевой. Но, применять способ не рекомендуется из-за ряда минусов:

отсутствие возможности регулировки воздушного потока, в ветреную погоду возможны сквозняки;
летом в дренажные отверстия могут попадать насекомые;
в жаркую погоду из-за незначительной разницы температур в помещении и на улице уменьшится тяга, отверстия не смогут обеспечить приток необходимого объема воздуха;
выполнить процедуру можно исключительно на открывающихся створках;
подрезка утеплителя ведет к ухудшению звукоизоляции и попаданию пыли в помещение.

Читайте здесь — Почему потеют окна: основные причины, возможные последствия и методы устранения (80 фото)

Сплит-системы с функцией подачи воздуха

Есть кондиционеры с приточной вентиляцией, обеспечивающие не только охлаждение и нагрев, но и подачу свежего воздуха. Причем обычно они еще и фильтруют подаваемый воздух.

Преимущества метода:

воздух поступает принудительно, независимо от тяги в вентиляционной шахте;
в процессе подачи происходит фильтрация воздуха;
можно настраивать интенсивность воздушного потока;
на поток не влияет скорость ветра и другие погодные условия.

Но, есть и некоторые недостатки:

достаточно высокая стоимость сплит-системы;
приток происходит исключительно, когда кондиционер включен;
приточный вентилятор постоянно издает шум;
необходимость частой смены фильтров;
некоторые кондиционеры не могут одновременно подавать и охлаждать воздух.

Оконный приточный клапан

В окно можно вмонтировать специальный клапан приточной вентиляции. Это специальное пластиковое изделие с заслонкой для регулирования воздушного потока. Выпускаются в 2-х вариациях:

для глухих окон. Предполагает выполнение отверстия в профиле и монтаж наружного защитного козырька. Клапан монтируется в отверстие. С внутренней стороны устанавливается декоративная крышка с рукояткой для регулировки потока;
для открывающихся створок. Монтируется внутрь рамы. При этом необходимо заменить участок уплотнителя на специальный материал. Не нужно делать отверстие в профиле.

Отдельный вентиляционный канал

В стене выполняется отверстие, в которое устанавливается пассивный клапан. В отверстие монтируется труба необходимого размера (под модель клапана), выступающая вентиляционным каналам. Снаружи трубы устанавливается москитная сетка и вентиляционная решетка.

Внутри помещения устанавливается заслонка для регулировки потока. Внутрь трубы со стороны помещения устанавливается фильтр, очищающий воздух от пыли и других загрязнений. Если естественного потока воздуха недостаточно, в канал можно установить приточный вентилятор. Существует большое разнообразие таких вентиляторов разных размеров и мощностей. Желательно выбирать бесшумные модели.

При этом необходимо произвести расчет приточной вентиляции, чтобы определиться с мощностью вентилятора. Для этого нужно учитывать объем помещения, пропускную способность приточного и вытяжного вентиляционных каналов.

Бризеры и рекуператоры

Недостаток установки клапана (и при необходимости вентилятора) в приточный канал заключается в том, что всегда поступает холодный воздух. Зимой это влечет ряд проблем. Для решения данной задачи существует специальное оборудование – бризер. Устройство оснащено вентилятором и элементом, подогревающим проходящий воздух. Бризеры имеют ряд преимуществ:

Вытяжка 60 см — рекомендации как правильно выбрать вытяжку и характеристики современных моделей
Черная вытяжка — советы по выбору и применению в дизайне интерьера. Как установить вытяжку правильно (95 фото)
Рекуператор для дома — советы по выбору, эффективное использование рекуператора и принцип работы устройства (75 фото)

3 степени фильтрации воздуха;
нагрев воздуха до заданной температуры;
настройка производительности вентилятора в ручном или автоматическом режиме;
контроль качества воздуха – влажность, температура, объем вредных веществ (в первую очередь углекислого газа);
удаленное управление (посредством пульта, более дорогие модели управляются со смартфона).

Рекуператор – это еще более эффективное решение, обеспечивающие и приток, и вытяжку воздуха. Устройство может подогревать или охлаждать как вытягиваемый, так и поступающий воздух.
