Принцип работы пиролизного котла

Сжигание топлива в классических твердотопливных котлах – это хорошая альтернатива применению для отопления дома традиционных энергоносителей, таких как природный газ или электричество. Но данные устройства не полностью используют энергию горения дров. При работе обычного котла выделяющийся при высокой температуре из топлива газ просто уходит наружу вместе с продуктами горения. Принцип работы пиролизного котла позволяет использовать этот газ, тем самым увеличивая КПД агрегата и длительность интервала между загрузками топлива. Такие аппараты еще называют газогенераторными.

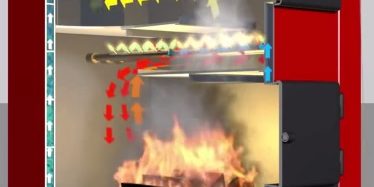

Пиролизный котел в разрезе

Из чего состоит газогенераторная установка?

Главное отличие от классического котла на дровах – наличие дополнительной камеры сгорания, в которой происходит дожигание выделяющегося газа, а в первичной топке он генерируется из дров при недостаточном количестве кислорода. Компоновка камер и устройство пиролизного котла может быть различным, топка может находиться как снизу, так и сверху, принцип действия это не меняет. Традиционно она располагается снизу, над зольником, в который для удобства очистки помещают выдвижной ящик. Крышка зольника откидывается вверх и в рабочем режиме служит для регулировки количества воздуха, поступающего в топку. Это реализовано с помощью цепного привода, который натягивается или отпускается термостатом. Последний установлен в верхней части котла.

Принцип работы пиролизного котла

Все основные элементы и детали установки можно увидеть, изучив подробный чертеж пиролизного котла. Главная топка снабжена дверцей для загрузки дров и в процессе работы плотно закрыта. Над ней устроена вторичная камера сгорания, в которой расположены устройства подачи воздуха. Они могут иметь различную конфигурацию в аппаратах разных производителей, но задача их одинакова: подавать в камеру дожигания подогретый воздух через множество отверстий определенного диаметра. Нагрев воздуха происходит по пути от дверцы зольника до распределителей.

Конструкция пиролизного котла предусматривает возможность очистки верхней камеры дожигания, для этого она оборудована специальной дверцей. Пространства обеих камер сообщаются между собой каналом, по которому поднимаются газы для сжигания. Внешней оболочкой корпуса является водяная рубашка, нагреваемая обеими топками. Для подачи теплоносителя в систему отопления в нее врезаны патрубки с резьбой. Контроль температуры воды и давления осуществляется по приборам, установленным на фронтальной панели.

Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. Одно из требований – достаточная тяга для работы котла. Наиболее простая конструкция агрегата не предусматривает установку дутьевого вентилятора, поэтому горение идет за счет естественной тяги. Второе требование — это чтобы часть трубы, находящаяся на улице, была утеплена. Причина – низкая температура дымовых газов (до 150 ⁰С), поэтому очень высока вероятность выпадения на ней конденсата и быстрого разрушения материала трубы.

Описание схемы работы пиролизных котлов

Полное представление о работе агрегата может дать принципиальная схема пиролизного котла. Вначале главная топка загружается топливом и разжигается. При этом заслонка зольника максимально открыта. После того как дрова разгорятся, дверца начинает прикрываться, процесс горения замедляется и переходит в тление. Тогда и начинается интенсивное выделение древесного газа, который поднимается и попадает во вторичную камеру дожигания. Туда же через множество калиброванных отверстий подается нагретый воздух. Последний попадает в канал из того же проема под крышкой зольника и по дороге получает тепло от горячей стенки топки.

Принципиальная схема котла

Весь технологический процесс протекает благодаря естественной тяге, создаваемой дымоходом, поэтому скорости движения воздуха и дымовых газов в каналах невелики. Схема работы пиролизного котла заключается в том, что во вторичной камере нагретый воздух вступает в термохимическую реакцию с древесными газами и воспламеняет их. В результате сгорают не только газы, но и мелкие летучие частицы, благодаря чему дым из трубы практически незаметен. В действительности пиролизное сжигание топлива более экологично, нежели традиционное, поскольку продукты сгорания от него содержат гораздо меньше оксидов углерода и азота, а также частиц золы.

Дрова, находящиеся в топке, горят медленнее чем обычно, поэтому одной загрузки может хватить на 10–12 часов работы, в зависимости от мощности газогенераторной установки и влажности дров. Настройка пиролизного котла заключается в ограничении подачи воздуха для горения. Слишком малое его количество не позволит начаться термохимическому процессу во вторичной топке, а слишком большое вызовет неполное сгорание газов и понижение КПД агрегата. Для аппарата, работающего на естественной тяге, потребуется настройка расхода воздуха в каждом индивидуальном случае, так как высота и диаметр дымоходной трубы может очень различаться. Соответственно, сила тяги будет разной. В некоторых случаях ее следует увеличить путем поднятия трубы на большую высоту.

Если цепной привод крышки зольника снабжен термостатическим регулятором, то настройка аппарата сводится к установке желаемой температуры теплоносителя. Термоэлемент, встроенный в водяную рубашку газогенераторной установки, воздействует на привод цепи в зависимости от температуры воды и сам прикрывает или открывает заслонку, регулируя интенсивность горения.

Сравнение пиролизного и твердотопливного котла

Для создания искусственной тяги, которая не будет зависеть от параметров дымохода, котлы пиролизного типа дополнительно снабжаются дутьевым вентилятором и комплектом автоматики, регулирующим его работу. Если обычный агрегат может работать с КПД порядка 85–90%, то дутьевая машина помогает его развивать до 93%. Здесь есть недостаток — зависимость от внешних источников энергии.

Достоинства и недостатки

Источники тепла данного типа обладают многими преимуществами:

• Принцип действия и работа пиролизных котлов позволяет достигать отличных показателей эффективности при сжигании твердого топлива – 90–93% КПД.
• Процесс более экологичен, в атмосферу выбрасывается гораздо меньше вредных веществ.
• Интервал между загрузками топлива не меньше, чем у агрегатов длительного горения – 12 часов, работать кочегаром придётся не чаще 2 раз в сутки.
• Обслуживание и чистка установки не представляют проблемы, ко всему внутреннему пространству есть доступ, а многие аппараты оборудованы выдвижным ящиком зольника. Принцип действия пиролизного котла практически безотходный, золы и пепла остается очень мало, поэтому операцию выполнять надо нечасто.
• Экономичность. Ориентировочно расход топлива на 100 м² помещения при его высоте до 3 м составляет 10 кг в сутки.
• Установки, работающие на естественной тяге, не зависят от наличия электричества в сети.

Как и любой другой аппарат, работающий на твердом топливе, пиролизный котел отопления нуждается в защите от закипания теплоносителя внутри водяной рубашки. Это может привести к разрыву оболочек и дорогостоящему ремонту. По этой причине производители ставят на свои изделия дополнительные водяные ТЭНы охлаждения, которые одновременно могут служить источником горячей воды для хозяйственных нужд.

Из недостатков агрегатов пиролизного типа можно выделить следующие:

• Требуется топливо с невысоким содержанием влаги, влажность дров не должна превышать 25%. Процесс интенсивного выделения газов для дожигания сильно затруднен, если дрова откровенно сырые. Это негативно влияет на работу пиролизного котла, снижая его КПД.
• Практика эксплуатации показывает, что на стенках первичной камеры со временем появляются отложения дегтя и смол, поскольку температура в ней относительно невысокая, а в качестве топлива чаще всего берут березу или древесину хвойных пород. Этот налет надо периодически удалять, он затрудняет передачу тепла водяной рубашке.
• Стоимость выше, чем у классического твердотопливного котла. Это оправдано, ведь технология процесса более прогрессивная и дает высокие показатели, которые позволят экономить при эксплуатации.

Заключение

При выборе источника тепла для дома лучше ориентироваться на изделия средней ценовой категории, сильно экономить в этом вопросе не стоит. Ведь от того, как работает пиролизный котел, зависит комфорт и тепло вашего дома.

Среди отопительного оборудования, работающего на твердом топливе, пиролизный котел занимает особое место. О чудодейственных свойствах этих теплогенераторов придумано много небылиц. Мы хотим развеять мифы и объективно представить твердотопливные газифицирующие котлы в нормальном свете – как эффективные источники тепла со своими преимуществами и недостатками. Для начала поясним, что такое пиролиз.

Кратко о пиролизном горении

Процесс пиролиза – это медленное разложение углеродного топлива, происходящее под воздействием высокой температуры при недостатке кислорода. На выходе получается горючий газ либо жидкое топливо – в зависимости от исходного сырья и условий протекания химической реакции.

Пиролизные котлы отопления производят и сжигают именно газ, отсюда второе название – газогенераторные или газифицирующие. Начальное сырье – сухие дрова, уголь, топливные брикеты.

Справка. Для пиролизного горения используется самое разнообразное твердое топливо, содержащее углеводородные соединения. Пример – производство жидкого горючего из старых автомобильных покрышек либо сжигание мусора в промышленных газогенераторных печах.

Как происходит пиролиз древесины:

1. В закрытый резервуар (реактор) загружается определенный объем измельченной древесины или опилки.
2. Металлический сосуд нагревается снаружи до 500…900 °C, сквозь фурмы (дутьевые отверстия) ограниченно подается воздух.
3. Дерево тлеет и разлагается на составляющие – водород, метан, угарный газ, водяной пар, углекислый газ. По окончании реакции на дне остается немного золы.
4. Полученная газовая смесь охлаждается, очищается, потом закачивается в баллоны для дальнейшего использования.

Перед загрузкой внутрь газогенератора древесина подсушивается. Иначе энергия нагрева станет расходоваться на испарение воды, реакция пиролиза сильно замедлится, на выходе получим кучу водяного пара.

Отметим, что любой процесс сжигания твердого топлива сопровождается выделением древесного газа, даже в костре (смотрим фото). Подробнее пиролиз описывается в другой нашей публикации.

2 типа газогенераторных котлов

Принцип работы обоих агрегатов одинаков, только сжигание организовано по-разному. В любом пиролизном котле имеется 2 камеры:

• топливник, где происходит горение, разложение дров с выделением горючих газов;
• вторичная камера, где топочные газы сгорают, выделяя дополнительное тепло.

То есть, принцип действия пиролизного котла основан на раздельном сжигании топлива. Древесина горит, отдает тепло и нагревает верхние слои, отчего выделяется угарный газ и водород. Смесь поступает во вторичную камеру и сгорает благодаря отдельной подаче воздуха.

Для более понятного описания дровяных и угольных теплогенераторов мы решили воспользоваться классификацией известной чешской фирмы Atmos, которая более 10 лет производит двухкамерные отопители. Итак, котлы делятся на 2 группы:

1. Обычные пиролизные. Здесь раздельная подача воздуха организована за счет естественной тяги дымохода.
2. Газифицирующие модели с принудительным наддувом с помощью вентилятора (или дымососа), оборудованные автоматикой.

Рассмотрим каждую разновидность отдельно, используя в качестве примеров котлы «Атмос».

Принцип работы пиролизного агрегата

Для описания возьмем маломощную модель Atmos DC15E максимальной производительностью 15 кВт. Изнутри котел пиролизный выглядит так (ориентируемся по чертежу):

• сферические корпусы обеих камер сварены из стали толщиной 6—8 мм, верхняя – это топливный бункер, нижняя – камера догорания;
• изнутри стенки защищены огнеупорной оболочкой из керамики (футеровкой);
• из верхней топки в нижний отсек ведет газоход, чей размер ограничивается соплом керамической форсунки;
• подвижная колосниковая решетка встроена в проходное сечение форсунки;
• сзади к камерам подведены отдельные воздушные каналы, поступление воздуха регулируется механическим термостатом (цепным регулятором тяги) и ручной заслонкой;
• внутренний корпус окружен водяной рубашкой из металла 3 мм, обшитой слоем утеплителя и внешней облицовкой;
• на случай перегрева внутрь рубашки вмонтирован змеевик – водяной контур аварийного охлаждения котла, штуцеры выведены на верхнюю панель;
• на задней стенке располагаются патрубки подключения к системе отопления и дымоходу;
• роль зольника играет вторичная камера дожига, где размещен защитный керамический элемент, показанный ниже на фото.

Примечание. Устройство пиролизных теплогенераторов других европейских производителей (например, Buderus, Viessmann) практически не отличается от конструкции «Атмосов», хотя последние заметно дешевле.

Схема работы твердотопливного котла DC15E следующая. Крупные поленья закладываются в топку и разжигаются, первичный воздух идет через заслонку в задней стенке. Дальнейшие процессы:

1. Дрова сжигаются в режиме интенсивного либо среднего горения. Начинается реакция пиролиза, дым вместе с топочными газами движется в нижнюю камеру, минуя сопло форсунки.
2. Доля выделенного тепла расходуется на поддержку пиролизного процесса, другая часть передается теплоносителю.
3. Благодаря подаче вторичного воздуха горючие газы дожигаются в нижнем отсеке, выделяют тепло, которое передается стенкам водяной рубашки.
4. Естественная тяга увлекает продукты горения в дымовую трубу.
5. После прогорания топливной закладки срабатывает котловой термостат, отключающий циркуляционный насос отопления.


6. В случае перегрева в работу включается водяной контур, подключенный к водопроводу (не к сети ГВС, как можно подумать). Подачей холодной воды занимается клапан теплового сброса, реагирующий на сигнал температурного датчика.

При полноценной работе температура в топливнике достигает 800 градусов, агрегат выходит на максимальный КПД 83% (заявлен производителем). Если «прижать» воздух заслонкой и перевести котел в режим длительного горения, эффективность упадет до 71%.

Причина – уменьшение количества теплоты от прямого сжигания дров, снижение температуры, замедление пиролиза. Внешний вид и конструкция отопителя представлена на видео:

Описание газифицирующих теплогенераторов

В целом конструкция этих котлов повторяет устройство пиролизных теплогенераторов, но есть и существенные отличия:

• первичный и вторичный воздух нагнетается вентилятором, как правило, дымососом;
• воздушные потоки направляются на топливо с боковых стенок;
• температурой теплоносителя управляет блок автоматики;
• изменена форма керамической форсунки и отбойника во вторичном отсеке;
• в задней части установлен жаротрубный теплообменник;
• КПД котлов лежит в пределах 81…87%, наибольшая температура факела пламени – 1250 °C (данные производителя «Атмос»).

Принцип работы газифицирующего отопителя такой же – верхний отсек служит бункером для дров и газогенератором, в нижнем происходит сжигание. Благодаря высокому расходу воздуха в камере догорания образуется факел пламени, повышается температура, древесина и уголь сгорает лучше.

Газогенераторные котлы разных брендов могут отличаться в мелочах – формой топливника, способами распределения воздуха в камерах, конфигурацией форсунки. В недорогих моделях вместо фигурной керамики может применяться кирпичная футеровка, отсутствовать контур водяного охлаждения, использоваться металл 4–5 мм толщиной.

Правила эксплуатации

Чтобы получить от газогенераторного отопителя хорошую теплоотдачу при минимальном расходе топлива, производители рекомендуют придерживаться следующих правил:

• использовать только сухие дрова, допустимая влажность 12…20%;
• при установке и обвязке котла обязательно применять трехходовой смесительный клапан либо комплексное устройство Laddomat-21 для поддержки температуры в обратной линии на уровне 65 °C;
• рабочая температура теплоносителя на подаче – 80…90 °C;
• теплогенератор должен работать на мощности, близкой к максимальной, нельзя долго эксплуатировать агрегат в режиме малой производительности (менее 50%);
• очень желательно топить крупными поленьями, но не круглыми колодами;
• вместе с пиролизными котлами настоятельно рекомендуется применять буферную емкость, которая будет аккумулировать излишки тепловой энергии;
• требование к минимальному объему теплоаккумулятора – 25 литров на каждый киловатт мощности отопителя.

Пояснение. Если в котловой бак пойдет холодный теплоноситель с температурой ниже 65 градусов, то в процессе газификации топлива в первичной камере образуется конденсат и деготь. Подробнее о правильной обвязке читаем в отдельном руководстве о подключении ТТ-котлов.

Применение буферной емкости обусловлено эффективным режимом работы котла – интенсивное горение, температура на выходе 80…90 градусов. Именно при таких условиях достигается высокий КПД 86–87%. «Душить» теплогенератор по воздуху нельзя, эффективность сжигания снизится до 40–50%, как у самодельной печки-буржуйки.

Реальные преимущества пиролизных отопителей

Перечислим плюсы газифицирующих котлов, декларируемые продавцами, а потом отсеем откровенные байки:

• пиролизные источники тепла являются полноценными газогенераторами, выделяющими горючий синтез-газ;
• агрегаты очень экономичны и экологичны благодаря высокому КПД;
• котлы полностью сжигает уголь и дрова, практически без остатка;
• длительность горения – свыше 10 часов (самый скромный показатель – 8 часов).

Примечание. Рекламисты и не слишком добросовестные производители всегда сравнивают газогенераторные агрегаты с обычными котлами прямого горения, «забывая» о столь же эффективных пеллетных отопителях. Но даже такое сравнение не слишком выигрышное.

Первое заявление чересчур смелое. Вспомним: интенсивный пиролиз начинается от сильного нагрева и недостатка кислорода, а что происходит в котле? Вентилятор нагнетает воздух в топку с избытком, никакого тления нет. Синтез-газ, конечно, выделяется, но прямое сжигание топлива тоже присутствует.

Разберем остальные преимущества:

1. Утверждение насчет экономичности и экологичности – не сказки. За счет приличного КПД котел лучше осваивает энергию топлива и выбрасывает в атмосферу гораздо меньше токсичных соединений – оксида азота и угарного газа. При 1 условии: рекомендации по режиму работы и влажности дров полностью соблюдаются.
2. Причины более полного сжигания – сухие дрова и принудительное нагнетание воздуха. Если заложить в традиционный турбированный котел брикеты из опилок или сухую акацию, то зольный остаток тоже будет нулевым. Много легкого пепла попросту выдувается вентилятором в дымоход. Значит, указанный факт преимуществом не является.
3. Длительность горения зависит от 2 факторов: КПД и вместительности топливного отсека. По эффективности твердотопливные котлы проигрывают пиролизным на 10%, это небольшая прибавка к продолжительности работы. Главный фактор – объем камеры сгорания, если он достигает 80 л и более, дрова прогорают за 6–8 часов.

Справка. Чешский производитель Atmos так и описывает достоинства своих теплогенераторов (дословно): большой бункер для топлива – продолжительное время горения. Отсюда вывод: заявление о длительности работы правдиво, только причина другая – вместительность топки, а не факт генерации древесного газа.

Также много небылиц рассказывается об экономичном режиме тления, который в пиролизных агрегатах попросту отсутствует. В инструкции по эксплуатации «Атмос DC15E» так и написано – уменьшение интенсивности пламени ведет к снижению эффективности и повышению расхода топлива.

Существенные минусы котлов

Если вы посетите любой интернет-магазин отопительных агрегатов и поинтересуетесь, сколько стоят пиролизные теплогенераторы, то сразу увидите их главный недостаток. Не самый дорогой российский котел «Суворов М» К-20 (20 кВт) обойдется в 1320 у. е., а идентичный по мощности ATMOS DC 20 GS – 2950 у. е. Для сравнения: цена недешевого традиционного отопителя Buderus Logano S131-22 H составляет 1010 у. е.

Обозначим другие недостатки газифицирующих источников тепла:

• 2 камеры, футеровка из кирпича или керамики плюс водяная рубашка в нижней части корпуса – перечисленные конструктивные решения значительно увеличивают массу и размеры агрегатов;
• высокие требования к качеству топлива;
• теплоноситель с температурой 80 °C редко используется при обогреве частных домов, значит, не обойтись без дорогостоящего теплоаккумулятора + элементы обвязки;
• керамические детали футеровки не вечны – от перегрева форсунка может треснуть и ее придется менять.

Надо сказать, пиролизные котлы привлекают домашних умельцев. Но сделать такой агрегат своими руками очень непросто, нужен опыт и вложение средств в закупку материалов. Бесплатно изготовить отопитель не получится. Куда проще сварить обычный или шахтный котел.

Примечание. Судя по отзывам владельцев котлов на тематических форумах, использовать сырые дрова все-таки возможно. Алгоритм такой: агрегат растапливается и прогревается сухими поленьями, затем подкидывается влажная древесина. Но доля такого топлива не должна превышать 30%, иначе пойдет копоть и сажа. Послушаем мнение эксперта на видео:

Выводы и рекомендации по выбору

Выбирать из всех существующих котлов пиролизный имеет смысл при таком раскладе:

• вы готовы платить за эффективность и сохранение окружающей среды;
• бюджет позволяет приобрести отопитель и теплоаккумулятор нужного объема;
• в котельной хватает места под оборудование;
• есть возможность заготавливать качественные дрова, покупать брикеты либо сушить свежесрубленную древесину.

Модель теплогенератора подбирается по мощности и функциональности. Как правильно выбрать источник тепла на дровах для дома, читайте в нашей инструкции.

Изначально пиролизные бытовые котлы рассчитаны на установку бака-аккумулятора и использование хорошего топлива. Это западноевропейская практика, где твердотопливные агрегаты нельзя эксплуатировать без буферного резервуара.

У нас доходы не столь высоки, оттого домовладельцы экономят на всем – оборудовании, горючем, способе сжигания. Отсюда вывод: на данный момент газогенераторные установки несовместимы с нуждами и расходами большинства домовладельцев, ведь их не удастся правильно эксплуатировать.

Одним из видов твердотопливных, как правило водонагревательных, котлов являются пиролизные, или газогенераторные установки. В этой статье мы рассмотрим принцип их работу и разберемся действительно ли они такие эффективные.

Дрова всегда использовались людьми как источник тепла, однако сейчас технологии позволяют применять их с более высоким КПД чем давали старые печи. Современные котлы не только значительно экономят ресурсы, но и время, ведь за ними не нужно следить, а одной закладки дров хватает на 12-24 часа.

Почему у пиролизного котла такой высокий КПД

В отличии от классических твердотопливных котлов здесь происходить процесс “горения наоборот”, то есть тепло выделяет не процесс горения древесины, а горение выделяемого газа. Теперь давайте разберемся подробнее.

Сам процесс пиролиза представляет из себя разложение органических соединений при высокой температуре (200…800°С) и ограниченном количестве кислорода. При этом выделяется газ и отработанный кокс.

Этот принцип работы используют и газогенераторные котлы, где, в качестве органического вещества служит древесина. Выработанный таким образом газ сгорает при температуре до 1200°С и выделяет значительно больше тепловой энергии, нежели сами дрова из которых он получен. Таким образом можно получить до 50% больше тепла. КПД таких котлов достигает 85…89%.

В качестве топлива может использоваться:

• дрова,
• различные пеллеты,
• щепа,
• топливные брикеты,
• кокс,
• уголь.

При этом содержание канцерогенных веществ в отработанных газах, выбрасываемых наружу, минимальное, что важно для людей, заботящихся об экологии.

Принцип работы достаточно простой

1 этап. Дрова разогреваются до температуры выхода пиролизных газов.

2 этап. Начинает выходить газ, начинается процесс пиролиза и он продолжается ровно до тех пор, пока все летучие газы не испарятся из топлива.

3 этап. Окончательное сгорание углей.

Видео работы

» alt=»»>

Преимущества и недостатки

К плюсам такой установки можно отнести:

• Самый высокий КПД среди всех твердотопливных котлов, он составляет 90–93%.
• Выделяется примерно в 3 раза меньше вредных веществ, что делает их более экологичными.
• Большой интервал между загрузками топлива, порядка 12 часов для мягких пород древесины и 24 часа для брикетов, пеллет и твердых сортов.
• Низкое количество смол в отработанных газах продлевает срок службы дымоходов.

Недостатки:

• Необходимо топливо низкой влажности. Лучший вариант это 20%.
• Стоимость таких котлов выше всех остальных типов такого оборудования.
• Установка с принудительной тягой делает ее зависимой от электричества.

Схема работы пиролизного и классического котла

Как влияет влажность дров на эффективность

Древесина для пиролизных котлов должна быть просушена до 15-20% влажности. Такой результат сложно получить при естественной сушке, поэтому можно считать это главным недостатком такого типа котлов.

Сырые дрова выделяют большее количество водяного пара, который перемешивается с газо-кислородной смесью и снижает ее энергоемкость. Пример такого снижение в цифрах:

• Сжигание 1 кг дров с влажностью 20% – мощность 4 кВт;
• Сжигание 1 кг дров с влажностью 50% – мощность 2 кВт.

Если перенести это на работу установки, получается что сырые дрова увеличивают 1 этап работы (см. схему выше). То есть работать котел будет как классический больше времени, а как пиролизный – меньше. Эффективность будет снижаться прямо пропорционально.

Видео обзор газогенерирующего котла

» alt=»»>

Подробная схема работы, 6 этапов

1. После того как дрова разгорелись, заслонка закрывается и начинается стадия тления.
2. В камеру нагнетается кислород, в небольшом количества, но в достаточном чтобы поддерживать тление.
3. В это время происходит выделение пиролизных газов.
4. Газы попадают во вторичную камеру сгорания где соединяются с кислородом, который искусственно нагнетается.
5. Происходит процесс сгорания смеси с выделением тепла. Часть энергии уходит на теплообменник для прогрева теплоносителя, часть уходит в первичную камеру для поддержания процесса пиролиза.
6. Отработанные продукты горения выходят через дымоход, проходя при этом через дополнительный теплообменник и отдавая оставшееся тепло.

Весь процесс сгорания происходит под контролем системы терморегулирования. Ее можно настроить на определенную температуру в помещении.

Какие виды газогенерирующих котлов существуют

Схема котла с нижней камерой сгорания газов

Как вы уже поняли, такие котлы содержат две камеры сгорания: первичную топку загрузки (где горят дрова) и камеру сгорания (где непосредственно горит газ). Но, по своему расположение, топки могут быть двух видов:

• с нижней камерой сгорания,
• с верхней камерой сгорания.

Особенности котлов с нижней камерой сгорания

В этом случаи пиролизный газ с первичной топки подается путем искусственного нагнетания с помощью турбины. Это делает работу установки зависимой от электричества.

Достоинства	Недостатки
Удобная загрузка топлива в камеру	Необходимость очистки от золы камеры сгорания газа
Удобное обслуживание	Более высокая цена, обусловленная сложной конструкцией
КПД выше за счет большей камеры теплообменника

Особенности котлов с верхней камерой сгорания

Камера сгорания газов сверху

В этом случаи дрова горят в нижней камере, а выработанный газ поднимается в верхнюю, где и происходит его сгорание.

Достоинства	Недостатки
Газ поступает в камеру естественным образом	Немного ниже КПД
Камеру чистить нужно реже
Отработанные газы выходят благодаря естественной тяге

Немного теории из эффективности этого оборудования

Как заявляют многие производители расход топлива на 100 м² помещения при его высоте до 3 м составляет  не более 10 кг в сутки. В качества дров рекомендуют использовать березу или клен. Хвойные породы менее эффективны так как в выделяемых газах остается смола.

В заключение

Если вы решили установить и пользоваться котлом на твердом топлива, такой вариант как пиролизный будет наиболее рациональным. Не смотря на свою высокую стоимость он окупится довольно быстро за счет своего высокого коэффициента полезного действия. Кроме этого будет экономить ваше время в процессе эксплуатации и обслуживания.

» alt=»»>

Отличной заменой котла, работающем на твердом топливе, являются установки пиролизного действия. Они уже зарекомендовали себя как более эффективные и очень простые в эксплуатации, а также несмотря на высокую цену, пользуются огромным спросом.

Котел пиролизного действия – на данный момент перспективный отопительный прибор, его коэффициент полезного действия более 90%, Вид топлива в основном пеллеты, они дешевые и экологичные.

Устройство пиролизного котла

Пиролизный котел – это не печка. В нем происходит ряд сложных процессов. А разработка котла – это ответственная задача для инженеров-конструкторов, которая требует наличие опыта, знаний и массу усердного труда и больших затрат на обкатку готовой конструкции и эксперименты. Как вы понимаете, в этой сфере отсутствует вековой опыт и проверенные поколениями технические решения, как, например, у традиционных печей.

Если вы и найдете в свободном доступе в интернете схемы котла, то это будут 2-3 схемы общего вида и 3-4 схемы печи в разрезе. Умея работать CorelDraw и в ACAD, а также при наличии соответствующего образования и опыта работы, вы сами сможете составить деталировку. Однако помните, что спецификации вы все равно не найдет. А это значит, что вам придется лишь догадываться либо выводить экспериментальным путем из какого материала должна быть та или иная деталь.

Стоит также отметить, что есть много авторов подобных конструкций, которые возьмут сравнительно небольшие деньги за полный комплект тех.документов. Гораздо больше денег и времени у вас уйдет на чай или кофе, если до всего пытаться дойти самостоятельно. Но как понять, эффективно ли будет это устройство, будет ли оно работать?

Подобными вопросами задаются все те, кто решил приобрести себе пиролизный котел или печь. И продавцы и производители предлагают их в больших количествах. Они подберут вам подходящую модель, соответствующую вашим данным и замерам. Однако, как понять какая именно модель подойдет для вашего дома, как сориентироваться по цене, какой котел экономичнее, какой надежнее? Мы уже привыкли выбирать такие бытовые приборы, как стиральные машины, телевизоры и холодильники. Но с котлами мало кто сталкивался.

В этой статье мы постараемся дать читателю ответы на все вопросы относительно пирокотла. Надеемся, что это поможет вам при покупке.

Стоит отметить, что пиролизный котел отопления означает, что он полнопоточный (для непрерывной работы вашей системы отопления котел выдает постоянный необходимый расход горячей воды). Также регистр водогрейный – это важная часть конструкции и из котла нельзя убрать водогрейку. Без нее или же с пустым контуром, котел без аварийной автоматики может прогореть или взорваться.

Газогенерация и процесс пиролиза

Пиролизные котлы принцип работы базируется на явлении пиролиза. Говоря простым языком — от нагрева молекул, вещества расщепляются на более легкие и простые части. Это означает, что продукты пиролиза легче будут гореть и будут давать больше тепла.

Чистый пиролиз подразумевает распад закладки топлива без поступления воздуха в специальные ёмкости – реторте. Затем газы собираются в накопителе – ресивере. Оттуда они используются по мере необходимости. По этой схеме работали итальянские, немецкие и французские пиролизные установки в машинах во время войны.

Все бытовые современные пиролизные котлы, работающие на твердом топливе, газогенераторные. По-другому не получится получить КПД свыше 65-70%. Однако, название «пиролизные» совсем неслучайно. Больше 90% тепла вырабатывается путем сгорания пиролизных газов. В связи с этим, дальше по тексту значения «пиролизный» и «газогенераторный» будут использоваться в качестве синонимов, кроме тех случаев, когда оговорено иное.

Рабочий цикл

Воздух проходит в камеру, где происходит газификация, в камере также тлеет топливо. Часть кислорода от этого воздуха идет на поддержание тления, что обеспечивает температуру процесса газификации от 200 до 800 градусов.

Через сопло, в камеру сгорания поступают пиролизные газы (на сленге сопло также называют хайлом). В эту же камеру поступает вторичный воздух, таким образом горят пиролизные газы.

Часть газов – частиц освобожденного углерода из состава топлива в катализаторе, переходят до окисла азота и СО2. На этот процесс уходит часть тепла. Восстановленные составляющие в камере дожигания проходят процесс окисления, при этом отдают обратно тепло. Дымовые прореагировавшие газы проходят сквозь теплообменник регистра, подогревая в нем воду, а потом улетучиваются в систему дымохода. Терморегулирующая система поддерживает в камере сгорания для полного сгорания оптимальную температуру.

Режимы работы пирокотла

1. Розжиг. Открыт шибер либо заслонка прямого хода. Дымовые газы уходят сразу в дымоход.
2. Рабочий режим. Закрыта заслонка прямого хода, осуществляется пиролиз. При этом тяга в самом газоходе регулируется естественным образом либо принудительно.
3. Догрузка топлива. Открыта заслонка прямого хода, однако, в течение некоторого времени тяга в газоотводе сохраняется: он при этом разогрет и, если присутствует вентилятор, то он не выключается. Процесс пиролиза не прекращается. Также общим недостатком для котлов, основанных на процессе пиролиза, является их привередливость к материалам конструкции и топливу.

Принцип работы пиролизного котла

В камеру, где происходит процесс сгорания, бьет струя сильно нагретых газов. В связи с этим для таких узлов не годятся обычные конструкционные материалы.

Существует один недостаток пирокотлов:

• малые пределы для регулировки мощностей при моменте сохранения достаточно высокого коэффициента полезного действия;
• разгонять котел более чем на 50% по теплу не получится – топливо вспыхнет в газификаторе и снизится коэффициента полезного действия.

Систему отопления на пирокотле необходимо рассчитывать исходя из циклического режима прогрева. При этом крайне желательно утеплиться снаружи ЭППС.

Материалы и топливо

И покупателю и тому, кто решил самостоятельно спроектировать котел, необходимо знать, что камеры сгорания, газификатор и дожигатель без температуростойкой защиты долго не проработают. Технология нанесения и состав защиты является особым секретом любой фирмы, занимающейся производством котлов.

Наиболее предпочтительными видами твердого топлива для данных котлов являются дрова или топливные пеллеты (под них и проектируются промышленные модели). Пирокотел на угле с высоким КПД будет работать до тех пор, пока все летучие не выйдут. А их не так уж и много в каменном угле, а в древесном – их почти нет. После этого идет сгорание углерода с коэффициентом полезного действия, который соответствует печному. Эффективный котел, рассчитанный на длительное горение на угле, нужно проектировать на комбинированном рабочем цикле. При этом цикле заложенное топливо сгорает с поверхности, а цикл пиролиза происходит с горением непосредственно на поверхности топлива.

Работа «принудительных» котлов

Наддув

Компьютерный вентилятор обычной конструкции загоняет в газификатор воздух. От воздушной внутренней магистрали вторичный воздух попадает в камеру сгорания. Давление при этом в рабочей полости выше атмосферного.

Рассмотрим достоинство такой схемы:

• вентилятор самой простой конструкции;
• камера, где происходит процесс сгорания, совмещена с дожигателем;
• при использовании жаропрочных специальных сталей вы сможете обойтись без футеровки, ведь температура свыше 1000 градусов сосредоточена возле сопла, а у самих стен ниже 800 — 900 градусов.

Однако, все перечисленные преимущества не позволяют получить КПД выше, чем 82-84%. Воздух под давлением частично обволакивает заложенное топливо, а внутренняя часть топлива, где происходит пиролиз, получает при этом недостаточно кислорода, причем увеличивать наддув будет бесполезно. К тому же в самой камере, где происходит процесс сгорания, оказывается много воздуха. Температура в сердцевине факела не может превысить 1100 градусов, при этом тяжелые продукты не сгорают, а испаряются в трубу. При этом КПД уже не будет выше 90%.

Особо нужно отметить опасность угарного газа от котла с принудительным наддувом.Так как, если давление в емкости больше атмосферного, то даже микротрещина послужит причиной утечки газов в ваше помещение. Газы не всегда можно распознать по запаху, но они всегда ядовиты и едки.

Откачка

Давление в тракте меньше атмосферного. Разница с наддувом принципиальная. В котлах с дымососом закладка топлива хорошо продувается: давление будет ниже там, куда воздуху труднее проникнуть, а вот тяга будет сильнее. Вторичный воздух можете загонять снаружи: давление его больше, чем в камере сгорания. Поэтому он, стремясь расшириться, взвихривается, перемешивается с пиролизными газами и они сгорают. При этом температура поднимается до 1200 и выше градусов.

Как вы понимаете, КПД здесь повышенное. Его также может повысить, благодаря высокой температуре и сгоранию тяжелых фракций. Также появляется возможность сделать механический «дубовый» терморегулятор. За его основу берется термобиметаллическая пластина в водогрейном контуре, которая изгибается при колебаниях температуры. От нее поступает тяга к дросселю, пропускающему наружный воздух в дымоход. Когда вода перегрелась, заслонка приоткрылась, мотор крутит, как и раньше, прямо от сети или UPS, но наружный воздух, с более высоким давлением, отталкивает часть дымовых газов. Давление в газификаторе и камере сгорания повышается, туда поступает меньше наружного воздуха и пиролиз со сгоранием поутихну.

КПД таких котлов с дымососом может быть выше 90%, а мощность при 100% безопасности и надежности – 100-150 кВт.

Догрузку топлива в данный котел с дымососом вы можете осуществлять без предосторожностей. Дверцу загрузочного люка и ЗПХ можно открывать — закрывать в любой последовательности. В худшем случае вы почувствуете неприятный запах, но нераскаленные яды.

Рекомендации для правильной установки готового пиролизного котла

При монтаже котла необходимо соблюдать все рекомендации пожарной безопасности, так как процессы горения в котле достигают высоких температур.

1. Место под котел необходимо выделить в нежилой комнате.
2. Для хорошей вентиляции воздуха, в вашей котельной необходимо сделать отверстие, равное примерно 100 квадратным сантиметрам.
3. Котел необходимо установить на кирпичный или бетонный фундамент.
4. Возле топочных камер котла установите защиту из листового металла двухмиллиметровой толщины.
5. Между мебелью, корпусом и стенами возле котла необходимо оставить зазор не менее 200 миллиметров.

Принцип работы пиролизных котлов достаточно сложен. Но мы надеемся, что наша статья поможет вам разобраться в его работе и сделать правильный выбор при покупке. С повышением тарифов на коммунальные платежи все больше людей понимают, что, чем выше КПД отдачи котла, тем он экономичней и лучше в холодные зимние ночи. Поэтому и пиролизные котлы устройство которых как раз то, что вам необходимо.

Оглавление

Принцип работы пиролизных котлов

Пиролизная камера таких котлов похожа на топку обычной печи. В качестве топлива можно использовать: опилки, пеллетные гранулы, дрова, торфяные или древесные брикеты. В загрузочное окно на огнеупорную решетку помещается твердое топливо. Такая решетка имеет название колосник. Он обеспечивает приток к топливу первичного воздуха.

Топливо необходимо поджечь, а затем нужно ждать пока все топливо не охватиться пламенем. Таким образом, газогенераторный котел выйдет на режим. Именно это и отличает обычные котлы и печи прямого сгорания от пиролизных котлов.

После того как пиролизный котел выйдет на режим доступ первичного воздуха ограничивается. Поэтому горение практически останавливается. Горит только небольшая часть топлива. Тепло, которое выделяется при сгорании небольшого количества топлива, хватает на разложение остального объема топлива с выделением пиролизного газа.

Пиролизный газ обычно самотеком попадает во вторичную камеру, где осуществляется подача вторичного воздуха. При контакте с кислородом нагретый газ сразу вспыхивает и горит с выделением большого количества тепла. Газ может быть нагрет больше 300оС. Таким образом, происходит нагрев носителя тепла.

Популярными пиролизными котлами являются немецкие котлы Bosch и чешские котлы Atmos. Хоть такое оборудование и имеет немаленькую стоимость, но они отличаются своими высокими техническими характеристиками и большим сроком службы.

Чтобы лучше понять преимущество пиролизных котлов нужно подробнее ознакомиться с принципом их работы. Несмотря на классическое определение пиролиза, в котором сказано, что сгорают и отдают тепло только газы, в пиролизных котлах длительного горения с водяным контуром топливо всё же горит в условии недостатка кислорода.

По сути происходит слабое тление с выделением угарного газа. В конце концов образуется два источника нагрева теплоносителя – горящее, хоть и слабо, топливо и горючий газ. Такая схема горения позволяет снизить расход топлива на 40%.

Тление топлива образует древесный газ, который поступает в камеру сжигания, туда же подаётся разогретый воздух. Это приводит к появлению пламени – происходит сгорание с выделением тепла. При этом угарный газ превращается в углекислый и количество вредных веществ меньше, чем в обычных котлах.Использование пиролизных котлов это приводит к экономии топлива, потому что из одного и того же количества топлива получается большее количество тепла.

Например, для обычного агрегата может понадобиться 10 куб.м. дров на отопительный период, а пиролизному будет достаточно 6 куб.м. И что не менее важно, не придётся часто пополнять топливом.

Пиролизные котлы длительного горения с водяным контуром производятся в нескольких разновидностях:

• энергонезависимые. Характерны естественная тяга и механический способ управления;
• энергозависимые. Используется дутьевое оборудование, что способствует более высокой эффективности;
• с отличием в расположении камеры дожигания газа. Камера может быть под топкой или над ней.

Предлагаем ознакомиться  Как спрятать батарею за гипсокартоном

Вариантов конструктивного исполнения может быть множество, но принципом горения они не отличаются. Существуют, так называемые, шахтные котлы длительного горения, которые работают вне зависимости от вида и качества топлива и являются скорее утилизаторами, чем отопительными пиролизными установками.Использование энергозависимых котлов удобно тем, что они комплектуются автоматикой для регулирования горения, в зависимости от температуры воды и температуры в помещении.

Длительное горение происходит благодаря двум факторам: низкая интенсивность тления топлива и большой топкой. Всё это и гарантирует малую периодичность подхода к оборудованию.

Так как стоимость котла достаточно высокая , то очень привлекательно изготовить пиролизный котел своими руками. Для этого очень важно иметь чертежи котла и полную деталировку всех деталей, из которых он состоит.

Второй немаловажный момент, который стоит учесть это понимание сути процессов происходящих в котле. Так как регулировка котла достаточно сложна и без подобных знаний выполнить ее не возможно.

Для получения максимального эффекта от использования котла необходимо подобрать качественные материалы. Металл используемый для этой конструкции должен быть достаточно толстым желательно более 2 мм.

Конструкция пиролизного котла длительного горения

Пиролизный котёл длительного горения имеет следующее устройство:

• Блок управления. Этим устройством выбираются разные режимы и контролируются параметры работы;
• Корпус. Выполняется из стали и покрывается жаростойкой краской;
• Теплоизоляция. Используют для снижения теплопотерь;
• Устройство от закипания. Контролирует температуру теплоносителя и регулирует горение, во избежание закипания, которое может приветси к аварии;
• Теплообменник. Металлический трубопровод, заполняющийся теплоносителем, который нагревается в процессе горения топлива, после чего поступает в систему отопления;
• Топочная камера. Служит для погрузки в неё твёрдого топлива. После чего происходит розжиг, и прекращается доступ воздуха. Тление происходит при 450˚С;
• Камера сгорания. В данной части происходит сгорание древесного газа, при условии подачи воздуха. Температура горения доходит до 1100˚С;
• Патрубок подачи теплоносителя в систему отопления;
• Колосники. Металлическая решётка, расположенная между камерами загрузки и сгорания;
• Подключение к дымоходу;
• Вентилятор дымохода;
• Клапан первичного воздуха для начала пиролиза;
• Клапан вторичного воздуха для сгорания древесного газа;
• Патрубок обратного трубопровода.

Конечно, читатели наверняка зададутся вопросом — раз покупные пиролизные котлы такие дорогие, не проще ли сделать это всё самому? В итоге получится настоящий пиролизный котёл, и не надо будет платить в магазин такие деньги. Можно ответственно сказать — вряд ли это получится.

Дело в том, что для изготовления котла потребуется большое количество навыков по сварке, проектированию теплосетей. Работа по сварке теплообменника, корпуса котла соответствует квалификации сварщика 5-6 разряда. В лучшем случае получится просто буржуйка. Естественно, её КПД и эффективность, удобство в обслуживании будут ниже, чем у теплового прибора, спроектированного инженерами, прошедшего испытания, имеющего сертификат.

Зачем усложнять буржуйку элементами, которые не добавят ей эффективности? Если хочется так уж сделать самодельный котёл, то гораздо лучше будет изготовить обычный. Это будет проще, дешевле, меньше вероятность получить брак. А ещё лучше просто купить котёл в магазине. Обычный, не пиролизный. Это и гарантия производителя в безопасности изделия, и надёжность, и безопасность, и эффективность конструкции.

Существенные минусы котлов

Как и любое оборудование пиролизные установки длительного горения имеют как преимущества, так и недостатки.

Предлагаем ознакомиться  Мини печь для дачи

К достоинствам можно отнести:

• Экономичные. Расход топлива снижается до 40% в зависимости от модификации, условий эксплуатации;
• Длительное горение. Это способствует тому, что после закладки пиролизного топлива подходить к котлу понадобится не скоро;
• Экологичность. Сгорание топлива происходит почти полное, поэтому вредных веществ практически не выделяется;
• Высокая теплоотдача продуктов сгорания. Температура удаляющихся газов заметно ниже, чем в обычных котлах;
• Возможно использование автоматических устройств регулировки мощности, за счёт изменения интенсивности тления.

Недостатки пиролизного оборудования следующие:

• Высокая стоимость. Дороговизна объясняется удобством и экономичностью;
• Зависимость от энергоресурсов. Учитывая наличие автоматики и принудительной вентиляции пиролизные котлы нуждаются в подключении к электросети;
• Размеры. Габариты значительно больше, чему у традиционных твердотопливных установок.

Основным недостатком всё же выступает стоимость, а остальные не представляют больших проблем.

Если вы посетите любой интернет-магазин отопительных агрегатов и поинтересуетесь, сколько стоят пиролизные теплогенераторы, то сразу увидите их главный недостаток. Не самый дорогой российский котел «Суворов М» К-20 (20 кВт) обойдется в 1320 у. е., а идентичный по мощности ATMOS DC 20 GS – 2950 у. е.

Обозначим другие недостатки газифицирующих источников тепла:

• 2 камеры, футеровка из кирпича или керамики плюс водяная рубашка в нижней части корпуса – перечисленные конструктивные решения значительно увеличивают массу и размеры агрегатов;
• высокие требования к качеству топлива;
• теплоноситель с температурой 80 °C редко используется при обогреве частных домов, значит, не обойтись без дорогостоящего теплоаккумулятора элементы обвязки;
• керамические детали футеровки не вечны – от перегрева форсунка может треснуть и ее придется менять.

Надо сказать, пиролизные котлы привлекают домашних умельцев. Но сделать такой агрегат своими руками очень непросто, нужен опыт и вложение средств в закупку материалов. Бесплатно изготовить отопитель не получится. Куда проще сварить обычный или шахтный котел.

Насколько экономичный пиролизный котел

Конструктивные особенности пиролизных котлов обеспечивают ему значительное преимущество перед классическими. Коэффициент полезного действия твердотопливного пиролизного котла длительного горения достигает показателей газового оборудования и составляет около 90%, а КПД классических не превышает 70%.Чтобы разобраться насколько экономичны твердотопливные пиролизные котлы можно выполнить расчёт и сравнить его с сопоставимым по эффективности видом топлива.

Пиролизные установки хоть и дорогое, но наиболее подходящее оборудование для обогрева парников, теплиц, оранжерей. Этот вид оборудования применяется также на заводах по переработке мусора.

Популярные модели

Рассмотрим наиболее распространённые и популярные пиролизные установки, среди которых есть как зависящие от электроэнергии, так и не зависящие:

1. Котёл Попова. Данная модель изготавливается из стали и является основной для изготовления пиролизного котла длительного горения своими руками. Используется любое твёрдое топливо. Большая камера сгорания позволяет обеспечить котлу автономную работу до 1 суток. Наибольшая теплопроизводительность данной модели достигает 1000 кВт, наименьшая – 25 кВт. Коэффициент полезного действия – до 95%.
2. Гейзер. Котёл выполняется как для бытового применения, так и для промышленного. Бытовая линейка пиролизных котлов отопления имеет диапазон мощности от 10 до 50 кВт. Котлы энергонезависимые, работают на любом топливе, имеют высокий КПД, просты в эксплуатации.
3. Buderus. Имеют высокое качество, механическое управление, независимы от электроэнергии. Теплообменник котлов выполняется как из чугуна, что исключает коррозию, так и из стали. КПД котлов Будерус колеблется от 78 до 87%, в зависимости от модели.
4. Бастион. Энергонезависимые пиролизные котлы с водяным контуром, работающие на всех видах топлива. Диапазон мощности – от 12 до 50 кВт. Имеют чугунные теплообменники, качественную конструкцию и невысокую стоимость.
5. Wattek Pyrotek 36. Энергозависимые чешские одноконтурные котлы с мощностью от 26 до 42 кВт. Имеют медный теплообменник и оборудованы автоматикой. КПД доходит до 90%. Автономное горение до 10 часов.
6. Viessman. Немецкое оборудование, оснащённое автоматической системой управления.Диапазон мощности от 25 до 80 кВт. Топливо используется дровяное. КПД – 88%.
7. Dakon. Газогенераторные пиролизные установки мощностью от 18 до 40 кВт. Котлы Дакон работают на дровах и древесных отходах. КПД – до 85%.
8. Буржуй-К. Российские котлы мощностью от 10 до 32 кВт. Коэффициент полезного действия – 85%. Изготавливаются и промышленные пиролизные котлы мощностью выше 200 кВт.
9. Теплодар42. Российские пиролизные угольные котлы. Имеют широкую линейку для частных домов, коттеджей, административных зданий и промышленности.
10. Фортан. Пиролизное оборудование для переработки разного рода отходов. Отличаются экологичной работой при утилизации, качественно перерабатывают бытовые, резинотехнические, промышленные и медицинские отходы.
11. Sime. Итальянское оборудование мощностью от 22,5 до 38,7 кВт. Имеют чугунный теплообменник и высокий КПД.

Предлагаем ознакомиться  Алюминий или биметалл Как выбрать подходящий радиатор

Среди российских производителей можно выделить продукцию ООО «Завод пиролизного оборудования Климова», г.Барнаул.

Установка

Пиролизные котлы можно устанавливать в системы как с естественной циркуляцией, так и с принудительной. При монтаже котла в систему с естественной циркуляцией необходимо учитывать уклон труб, в системе с принудительной циркуляцией важно подобрать правильное насосное оборудование.

Это выполняется путём подмешивания воды в обрате горячей водой из подающего трубопровода. Большое значение имеет правильная обвязка.

Используемые источники:

• https://cotlix.com/princip-raboty-piroliznogo-kotla
• https://otivent.com/chto-takoe-piroliznyj-kotel
• https://vremya-stroiki.net/princip-raboty-piroliznyx-kotlov/
• https://kotel.guru/kotly/tverdotoplivnye/piroliznyy-kotel-ego-princip-raboty-i-ustroystvo.html
• https://ventcondition.ru/piroliznyy-kotel-plyusy-minusy/
