Популярные схемы кладки для печей с плитой

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

• голландская;
• русская;
• шведка.

•
•
•

•
•
•

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

• Определиться с местом расположения печи.
• Подготовить правильный чертеж.
• Купить качественные материалы для строительства.
• Закупка инструментов.
• Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

•
•

•
•

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

• Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
• Кельма.
• Молоток-кирка.
• Лопата для раствора.
• Отвес.
• Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

• Просеянный песок.
• Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

•
•
•

•
•
•

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

•
•
•

•
•
•

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

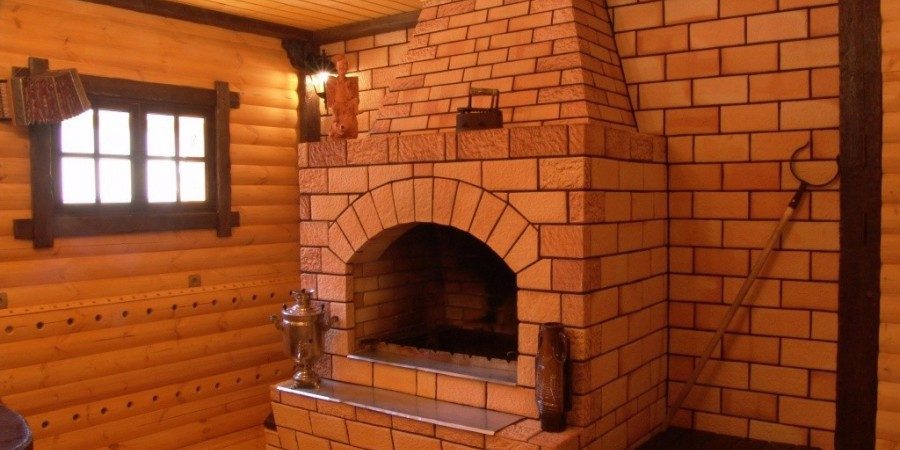

Фото печей из кирпича

Также рекомендуем посетить:

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Печь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собойемкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Из инструментов нужно будет подготовить следующий набор:

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовуючертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растиркираствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400—500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
• Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
• Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
• Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

• С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка.

• Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.
• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22-ом ряду дверца камеры перекрывается кладкой.
• На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
• На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
• На 25-ом устанавливают дверцу камеры очистки.
• На 27-ом дверцу перекрывают кладкой.
• На 28-ом перекрывается полностью вся камера.
• На 30-ом ряду, на дымоотводные каналыустанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

• С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
• С 35-ого по 38-ой начинается сооружение распушки трубы.
• Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще одну дверцу на очистную камеру.
• На 27-ом ряду ставят еще одну задвижку дымохода.
• На 29-ом делают расширение трубы на один ряд, а на 30-омее приводят в начальную форму.
• Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

 Может Вас это заинтересует

Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

</ul>

</ul>

</ul>

</ul>

</ul>

</p>

</p>

</h3>

</p>

</p>

</p>

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.

• Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

 Видео: технология кладки эффективной  печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Обустройство территории на садовом участке требует приложения усилий в организации очага для приготовления пищи. Кладка печей относится к разряду сложных операций, требующих большого опыта и достаточного количества знаний. Предлагаем узнать про основы кладки печей, чтобы иметь представление о том, как это делается. Самой простой считается кладка печей из кирпича. На самом деле кладка кирпичных печей требует большого количества специальных знаний по устройству топливников и сводов, дымоходных систем и других технологических элементов.

На этой странице рассказано о том, как осуществляется кладка простых печей на садовом участке. Подобный принцип можно использовать для создания отопительных и банных печек. Посмотрите на фото кладку печей, где проиллюстрированы основы всех операций и используемые материалы. Больше наглядности предлагает видео кладки печей, где представлена работа настоящего профессионала и его советы.

Подробное описание технологии кладки кирпичной печи (с видео)

Описание кладки печей следует начинать с того, что стены и углы печи должны быть расположены строго вертикально. Чтобы печь получилась ровной, ее рекомендуется выкладывать в опалубке, которую по отвесу и уровню следует выставлять на месте строительства.

Пошаговая кладка печи начинается с того, что на фундаменте мелом необходимо разметить контуры будущей конструкции, учитывая толщину шва. Кладку следует осуществлять с перевязкой вертикальных швов на половину кирпича, под расшивку. Вначале все кирпичи ряда нужно подогнать всухую, затем снять и положить уже на раствор.

Кладку кирпича следует выполнять быстро. В противном случае загустевший раствор невозможно будет уложить и разровнять тонким слоем, поэтому все половинки, четверти и трехчетвертки кирпичей нужно подготовить заранее.

Если наносить раствор сразу на весь ряд кладки, то он быстро загустеет, а шов получится неравномерный по толщине, поэтому рекомендуется ровным слоем наносить раствор отдельно на каждый кирпич. Подробная кладка печи рассмотрена детально в этом материале.

Для быстрого и равномерного нанесения раствора необходимо уложить небольшое его количество на угол кирпича и размазать вдоль кромки с наклоном к краю. Затем следует развернуть кирпич, нанести раствор на вторую его половину, образуя в центре бугорок.

Толщина швов печной кладки, выполненной из обыкновенного красного кирпича, должна составлять не более 5 мм, а из тугоплавкого и огнеупорного кирпича — 3 мм. Чем тоньше швы, тем качественнее печь.

Технология кладки печей требует, чтобы при возведении труб толщина швов должна быть не более 10 мм. Швы следует полностью заполнять раствором, а внутренние и наружные поверхности очищать от его излишков руками или кельмой.

Совет мастера. Для лучшего удержания штукатурки на поверхности печи швы рекомендуется оставлять не заполненными на глубину 5-10 мм. Если печь не планируется оштукатуривать, то швы следует заполнить полностью.

Если кирпич на раствор лег неудачно, не следует его поправлять постукиванием. Его необходимо снять, очистить поверхность от раствора, смочить и повторить укладку.

Каждый ряд кладки должен быть выполнен с перевязкой швов в 1/2 кирпича. В рядах, где используется трехчетвертной кирпич, разрешено делать перевязку в 14 кирпича.

Кладка печи должна быть проведена, учитывая необходимость горизонтальности рядов и вертикальности наружных поверхностей и углов. Для соблюдения этого правила каждый ряд кладки следует проверять строительным уровнем с правилом на горизонтальность, а отвесом — на вертикальность стенок и углов.

Для удобства рекомендуется натянуть между столбами опалубки шнур, по которому можно ориентироваться при кладке. Каждый ряд необходимо сверять с чертежами порядовок.

Все внутренние поверхности печей должны быть ровными, без выступов и впадин, препятствующих движению газов и ухудшающих работу печи. Повороты и углы в каналах следует закруглять, а сужение или расширение частей делать постепенным, поэтому через 5-6 рядов кладки внутренние поверхности топливника необходимо протирать мокрой тряпкой, заглаживая и затирая швы, чтобы удалить излишки раствора. Если этого не сделать, то при топке раствор может осыпаться.

При облицовке огнеупорным кирпичом толщина швов должна составлять не более 3 мм. Такой кирпич не следует перевязывать с красным кирпичом. Из-за их различного температурного расширения кладка может разрушиться.

Уличная печь должна быть удобна в кладке и проста в эксплуатации. Ее следует сооружать на отдельном надежном фундаменте, не связанном с фундаментом дома или другой рядом стоящей постройки. Запрещено перевязывать кладку очагов с примыкающими к ним конструкциями (стенами, заборами).

Обязательно нужно перевязывать вертикальные швы кладки, а также следить за тем, чтобы толщина швов составляла не более 5 мм. В отдельных случаях допускается совпадение вертикальных швов, но не более двух рядов кладки.

Запрещено класть кирпичи сколотой или стесанной стороной внутрь топки или каналов, так как в этом случае они будут разрушаться от воздействия высокой температуры. Подробно проиллюстрированная кладка кирпичной печи на видео позволит ознакомиться с этим процессом:

На заметку! Обмазывать раствором или оштукатуривать внутренние поверхности печей запрещается, так как эти слои быстро отваливаются и засоряют каналы.

О разном тепловом расширении материалов следует помнить и при присоединении к печи металлических деталей. Например, металлические опоры необходимо отводить от печи, используя проволочные жгуты. Больше места требуется для продольного теплового расширения, например, при установке колосников.

Правила кладки сводов топки уличной печи

При кладке сводов печей необходимо перекрывать топочные отверстия, топливники, камеры, используя перемычки простой и сложной формы. Перекрытие в стене называется аркой или арочной перемычкой, а перекрытие между стенами — сводом.

Для перекрытия больших пролетов используют арочное перекрытие.

Своды могут быть крутыми, плоскими и пологими. Полуциркульный свод равен половине окружности. Пологий свод является менее крутым. Трехцентровый свод еще более пологий, благодаря его конструкции нагрев происходит равномерно по всей поверхности. Это важно при выпечке пирогов. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич называется замковым. Кирпичи, на которые опирается перемычка или свод, называются пятами. Для придания им нужной формы такие кирпичи приходится обтесывать. Пространство, перекрываемое любой перемычкой, называется пролетом. Высота подъема свода или арки — стрела подъема.

Выполнения любой перемычки необходимо начинать с закладки кирпичей, на которые она будет опираться. Их следует вытесывать по шаблону. Так как высота арки или свода может быть различной, угол пяты изменяется. Нельзя использовать одну форму пяты для всех арок и сводов.

Кладка топки печи начинается с подготовки кружал и шаблонов пят, для этого на листе бумаги, картона или фанеры необходимо прочертить свод нужной формы с таким расчетом, чтобы в нем поместилось нечетное количество рядов кладки.

Можно легко и быстро построить свод на двух досках. Посередине узкой доски следует провести ось таким образом, чтобы она пересекала и широкую доску. На расстоянии 3-5 см от нижней кромки широкой доски необходимо прочертить прямую линию А-Б, отложив на ней ширину топливника. Ось должна проходить посередине топливника, между точками В и Г. На оси от линии А-Б следует отмерить наверх высоту стрелы подъема свода. Полученную точку можно обозначить буквой Д. После этого нужно подобрать центр О таким образом, чтобы проходящая из него окружность, образующая свод, пролегала через точки В, Г и верхнюю точку стрелы подъема свода.

Правила кладки печи советуют использовать для свода опалубку, которую настилают по заготовленным кружалам.

После установки и закрепления опалубки в центральную точку О, с которой вычерчивалось кружало, следует вбить гвоздь, прикрепить к нему прочный шпагат, необходимый для проверки рядов кладки свода и разметки укладываемых кирпичей. Кирпич для кладки сводов нужно обтесать, придав ему клиновидную форму.

В этом случае швы имеют одинаковую толщину. При использовании обычного кирпича внизу швы будут тоньше, а вверху — толще. Они должны быть обязательно полностью заполнены раствором.

Следует очень аккуратно производить обтесывание пят и их укладку, так как заполнение больших пустот раствором и щебнем может привести к осадке свода или арки и их разрушению.

Кладку свода следует начинать с краев, от обеих пят одновременно, двигаясь к середине свода или к замку. Кирпичи нужно подгонять плотно, таким образом, чтобы они почти касались друг друга со стороны топливника.

Швы между ними необходимо направлять к одной точке или к центру, из которого описывается кривая арки или свода.

Самым последним в ряд кладки свода или арки следует вставить замковый кирпич, смазанный с двух сторон глиняным раствором. Удары желательно наносить только поленом или киянкой, так как обычный молоток может расколоть кирпич.

Совет мастера. В процессе работы, точность установки опалубки необходимо постоянно проверять и регулировать, вбивая клинья между ней и стенками печи. Готовый свод следует оставить в опалубке на несколько дней, после чего ее можно разбирать, постепенно вынимая клинья. Кружала вынимают последними.

Кладка и футеровка топливника и колодцев печи

Кладка и футеровки печи должна осуществляться только по точным, заранее проведенным расчетам. Топливники шириной до 42 см следует перекрывать упрощенным треугольным сводом, располагая кирпич плашмя, с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки. Если такой свод возводить без продолжения кладки, это может стать причиной сдвига пят распором свода, а затем привести к его обрушению.

Чтобы этого избежать, уложенные под свод пяты для кладки топливника нужно стянуть с помощью кусков квадратной, прямоугольной, угловой или тавровой стали, связанных проволочным жгутом. Проволочный жгут состоит из нескольких проволок, скручиваемых с помощью гвоздя.

Жгут должен располагаться внутри кладки, в шве. Если жгут будет открытым, то он быстро перегорит. Вместо проволоки можно использовать полосовую сталь, прочно зафиксировав ее к брускам. В некоторых конструкциях концы брусков могут выходить наружу. В таком случае их следует стянуть жгутами или круглыми стальными стержнями с резьбой и гайками на концах, под которые в концах брусков должны быть просверлены отверстия.

Топливники с пролетами до 38 см можно перекрывать, выпустив кирпич из боковых стенок кладки. Для прочной фиксации свешивающихся опорных кирпичей боковые стенки кладки должны располагаться выше перекрываемого ряда не менее чем на четыре ряда кладки. Чем больше будет выложено рядов, тем лучше кладка топливников печи, так можно избежать опрокидывания перекрытия внутрь печи.

В процессе кладки колодцев печи топочные отверстия рекомендуется перекрывать различными перемычками. Запрещено опирать кирпичи на рамку дверцы. При ширине топочного отверстия менее 250 мм его перекрывают в замок, стесывая кирпич. При ширине отверстия более кирпича необходимо выполнять кирпичную перемычку.

Правильное завершение кладки дровяной печи для дачи

На этом кладка уличной печи практически завершена, но осталось несколько технологических моментов. Колосниковые решетки и колосники должны быть расположены ниже топочного отверстия на 7-14 мм. Между решеткой и кладкой дровяных печей по всему периметру следует оставлять зазор не менее 5-10 мм, заполнив его золой или песком, чтобы расширяющийся металл при нагревании не повредил кладку. При укладке колосниковых решеток рекомендуется соблюдать наклон в сторону дверцы на 2-3 см, что обеспечит скатывание несгоревшего топлива от задней стенки на решетку. Прорези решетки необходимо размещать вдоль топливника (от дверки к задней стенке).

Чугунные плиты, используемые в кухонных очагах, лучше всего укладывать по уровню на тонком слое глиняного раствора.

Правильная кладка печи подразумевает, что сооружение нужно высушить естественным, в крайнем случае — искусственным способом. В процессе сушки все задвижки должны быть открыты круглые сутки. Трубу можно закрывать только на время грозы. На такую сушку требуется примерно 10-12 суток.

Искусственная сушка проходит быстрее. Для этого необходимо протопить печь с постепенным увеличением количества сухого топлива: стружки, соломы, щепы, мелко наколотых дров. Запрещено производить сушку печи, сжигая сразу большое количество дров, так как вода в кирпиче, превращаясь в пар, может разрушить кладку.

Первая закладка топлива не должна превышать 20-25% от необходимого для нормальной топки количества. Для второй топки объем топлива можно увеличить до 30-40%, для третьей — до 60-70% и т. д. до полной нормы. После каждой топки все приборы печи должны быть открыты, а температура ее наружной поверхности не должна превышать 50-60 °С.

Кладка печи для дачи и сушка считается завершенной, когда на поверхности печи перестают образовываться сырые пятна, а на задвижке отсутствуют следы конденсата.

Невзирая на развитие новых технологий, обычная дровяная печь из кирпича продолжает оставаться одним из востребованных источников тепла для частных и дачных домов, а также гаражей и других хозяйственных построек. Но строительство даже самой простой печки требует ощутимых финансовых затрат, оттого многие домовладельцы интересуются, можно ли построить ее самому и как это лучше сделать.

Чтобы помочь им сэкономить на строительстве, в данном материале рассказывается, как своими руками правильно сложить простую кирпичную печь, предназначенную для отопления жилого дома или дачи.

Выбор проекта печи

Не секрет, что различных проектов кирпичных печей на дровах существует бесчисленное множество, причем мастера — печники постоянно придумывают новые конструкции. Оттого человеку, решившему освоить азы печного дела, будет непросто осуществить среди них выбор. Поэтому сначала следует дать четкие ответы на следующие вопросы:

1. Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
2. Сколько места вы готовы выделить под строительство печки при возведении нового дома?
3. Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
4. Заранее определитесь с дизайном, возможно, вы пожелаете построить печь камин с панорамным стеклом.

Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.

•
•

•
•

Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди — доброжелательные, поскольку к возведению домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:

• обычная варочная плита на 2 конфорки с баком для подогрева воды;
• канальная отопительная печь – голландка;
• отопительно-варочная печка классической конструкции.

Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.

Варочная плита с водяным котлом

Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена в чертежах с разрезами:

Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:

Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:

• кирпич керамический полнотелый – 185 шт.;
• плита из чугуна на 2 конфорки размером 530 х 180;
• колосники 250 х 250 (чугунная или стальная решетка);
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
• уголок равнополочный 30 х 4 – 3.6 м;
• духовка 320 х 270 х 400;
• бак для воды 150 х 350 х 450.

Примечание. Здесь и далее размеры фурнитуры и материалов указаны в миллиметрах.

Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.

Канальная печка голландка

Эта классическая отопительная печь канального типа, показанная на фото, действительно родом из Голландии. Ее плюсы – в простоте и нетребовательности к качеству материалов, а еще тело печи можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает очень мало места в плане.

Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:

Для строительства потребуются такие материалы:

• кирпич керамический полнотелый – 390 шт.;
• колосники 250 х 250 (чугунная или стальная решетка);
• дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
• задвижка металлическая 130 х 130;
• лист асбеста 1000 х 500;
• такой же лист кровельной стали.

Печь отопительно-варочная

Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:

Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.

Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:

• кирпич керамический полнотелый – 211 шт.;
• плита из чугуна на 1 конфорку размером 360 х 410;
• колосники 250 х 250;
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
• уголок равнополочный 32 х 4 – 300 мм;
• задвижка 140 х 140;
• вязальная проволока диаметром 1.5 – 5 м.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

• песок – 6 частей;
• цемент – 1 часть;
• известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

Наиболее предпочтительным вариантом является прозрачная эмаль КО-85, КО-174 и КО-813. Она годится как на саму печь, так и для покраски металлических частей, поскольку выдерживает температуру до 600 °С. Силикатные и акриловые краски прослужат не так долго, но они и по цене дешевле. Также печь можно покрасить и прозрачным лаком ПФ-238 либо перемешать его с гуашью необходимого цвета, как это показано на фото:

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Заключение

Конечно же, глубоко раскрыть все нюансы сложного печного дела в рамках одной статьи невозможно, здесь даны только основы. Начинающему домашнему мастеру, прежде чем браться за дело, желательно проштудировать соответствующую литературу, чтобы успешно сложить свою первую печь. Не менее важно провести подготовительный этап, правильно подобрать материалы, инструменты и приспособления.

Используемые источники:

• http://materialyinfo.ru/pech-iz-kirpicha/
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kak-slozhit-pech-svoimi-rukami-iz-kirpicha.html
• https://stroy-bloks.ru/osnovy-kladki-kirpichnyx-pechej/
• https://otivent.com/kak-slozhit-pech-iz-kirpicha
