Печь с плитой – многофункциональное сооружение
Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.
По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.
Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок
У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.
Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.
Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади
Преимущества конструкции с варочной плитой налицо:
- автономный обогрев с меньшей степенью теплоотдачи;
- быстрый процесс нагрева чугуна и стенок;
- приготовление на плите всевозможных блюд;
- возможность разогрева или хранения продуктов в теплом виде;
- экономичный расход топлива – дров;
- несложный уход – очистка зольника.
На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.
Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.
Популярные варианты порядовок
Имея на руках порядовку русской печки с варочной плиткой, можно выложить сооружение своими руками. Конечно, потребуется помощь опытного мастера, так как в кладке важно все: от пропорций компонентов в растворе до выбора строительных и изоляционных материалов.
Предлагаем два варианта, чаще всего востребованных владельцами частных домов.
Вариант #1 – с плитой и лежанкой
Одно из наиболее любимых решений, объединяющих в себе все достоинства настоящей русской печи: большое горнило для выпечки хлеба, удобную плиту для готовки и широкую лежанку, которую холодными зимними ночами можно использовать как дополнительное спальное место.
Один из вариантов печи с лежанкой и плитой, которая расположена перед топливно-варочной камерой. Лежанка находится за перетрубьем, в задней части печи. Там же – припечье, небольшая лесенка для подъема
Сооружение начинают, как принято, с обустройства фундамента. Напоминаем, что он не связан с фундаментом дома и сооружается отдельно. Для этого обычно вырывают яму, делают опалубку и с применением армирования производят заливку цементным раствором.
После его созревания основание изолируют базальтовым картоном, сталью или другим материалом, выравнивают и приступают к возведению печной кладки.
Основам техники кладки лучше подучиться заранее. Обычно она производится в полкирпича, на раствор, с подгонкой и подколачиванием. Излишки раствора лучше удалять сразу
Инструменты: кельму, уровень, угольник, отвес, правило – лучше подготовить заранее, чтобы все было под рукой. Также нужно купить все необходимые материалы: чугунную 2-конфорочную плиту, топочные и прочистные дверки, колосник, задвижки, вьюшку.
Кроме порядовки для строительства печи также используют чертежи и схемы, демонстрирующие конструкцию в разрезе с различных ракурсов, с обозначением основных деталей и размеров
Модель печи с лежанкой и плиткой имеет одну особенность – лежанка с двух сторон огорожена стенками. Это хорошо видно на представленной ниже порядовке.
Порядовка печи с лежанкой и плитой
Ряды с 1-го по 16-й. При устройстве пода кирпичный раствор не используют. Вместо него щели между кирпичами забивают песком или сухой смесью с битым стеклом
При монтаже чугунной плиты нужно учитывать расширение металла при нагреве.
Для это с боков оставляют зазоры в 2-3 мм, а саму плиту не садят на раствор, а оставляют лежать незакрепленной, чтобы при необходимости можно было легко снять.
Ряды с 17-го по 36-й. При изготовлении арочных сводов обычно используют деревянные заготовки, собранные из узких дощечек. После высыхания раствора и проверки арок на прочность шаблоны удаляют
Если вам кажется, что строительство конечного элемента – печной трубы – легче всего, то вы ошибаетесь.
Чертеж печной кирпичной трубы. Особого искусства требует кладка разделки – изоляции из 1,5-2 кирпичей, выдры – перехода через кровлю и оголовка, отвечающего за тягу
Опытные печники, выкладывая трубу, тщательно подходят к отбору кирпичей: берут наиболее ровные и кладут их самой гладкой стороной внутрь. Это необходимо для снижения степени загрязнения внутренней поверхности – на гладких стенках оседает меньше сажи, поэтому их приходится реже чистить.
Вариант #2 – с плитой под казан
Несмотря на то, что представленный образец имеет практически все элементы традиционной русской печи, он занимает мало места, очень удобный и функциональный.
Плита по размеру большая, на ней легко разместить не только кастрюли, но и большой казан для приготовления восточных блюд.
Автор инженерного чуда – Александр Володин. Большинство придуманных им моделей носят название «с нижним подтопком», но не все оборудованы чугунной плитой
При использовании обоих топливников можно обогреть дом площадью до 40-50 м², если же сооружение предназначено для дачного домика, то активнее будет применяться как раз малая печь-подтопок с плитой.
Порядовка печи с плитой
В порядовку можно вносить изменения, но с условием, что они не противоречат безопасности, логике и правилам кладки.
Галерея изображенийФото из Размер основания – 6,5*4,5 кирпича. Его выкладывают на заранее подготовленной изолированной площадке, также тщательно выровненной. Материал – полнотелый красный печной кирпич Начало формирования зольной камеры, канала для выхода в трубу от плиты и пространства под большим топливником, которое будет служить для хранения дров или кухонной утвари Продолжение строительства элементов, начатых во 2-ом ряду, установка малых прочистных дверец Перекрытие «на замок» установленных прочистных дверок. Большое отделение под основным топливником возводится без изменений Подтопочная камера находится непосредственно под плитой. На этом же этапе происходит разделение канала, большая топка – без изменений Шамотом топка футеруется «под казан», выкладывается кирпичом «на ребро». Она адаптирована под русскую печку, упрощена и сделана не круглой, как полагается, а прямоугольной Продолжение футеровки. Для перекрытия используются 2 стальных уголка, развернутые внутренней частью к центру Уголки кладут под основание главного топливника – варочной камеры. Продолжение футеровки «под казан» и строительства дымового канала для подтопки 1 ряд – ровное сплошное основание2 ряд – зольная камера3 ряд – прочистные дверцы4 ряд – установка колосниковой решетки5 ряд – формирование подтопочной камеры6 ряд – футеровка топки7 ряд – сооружение стенок8 ряд – установка уголков
В 7-ом ряду вместо простого перекрытия можно соорудить и арку, но это по силам только опытному печнику, так как строительство арки требует дополнительного времени и знания особой техники обработки и кладки кирпичей.
Галерея изображенийФото из Перекрытие топочной дверки подтопка с плитой, подготовка основания для горнила Еще один слой кирпичей для пода с целью усиления, срезание уголков верхнего ряда подтопочной камеры и сооружение выхода для дымовых газов, который называется «хайло» Кладка шамотным кирпичом по всей площади печи, но его можно заменить и красным. Установка чугунной плиты с одной конфоркой, диаметр которой можно уменьшать или увеличивать за счет снятия колец Топку русской печи кладем из шамота, так как это наиболее нагреваемый участок сооружения. Здесь же – перекрытие хайла. У подтопка остается выход трубу из дымового канала, остальное закладываем шамотом. Формируем устье горнила арочного типа и выкладываем заднюю стенку Продолжение кладки в области подтопка и по периметру большой топки красным кирпичом. Участок с плитой остается до конца строительства свободным – он готов. Перекрытие канала плиты Установка свода горнила, который полностью сложен из шамота. Над перекрытым каналом подтопка можно соорудить печурку для сушки или подогрева Кладка периметра красным кирпичом. Шамотный больше использоваться не будет, кроме как для украшения фасада Производим выстраивание периметра и внутренних стенок дымохода подтопка. Следим, чтобы раствор не пересыхал перед использованием 9 ряд – выравнивание пода10 ряд – формирование хайла11 ряд – установка плиты12 ряд – возведение топочно-варочной камеры13 ряд – перекрытие дымового канала14 ряд – свод большой топки15 ряд – возведение стенок16 ряд – продолжение 15-го ряда
На этом этапе кладка становится довольно высокой, поэтому часто возникает необходимость в специальных подмостках.
Обычной табуретки мало, так как кроме печника на определенной высоте необходимо разместить емкость с раствором и кирпичи.
Галерея изображенийФото из Подпиленными по диагонали кирпичами производится связка с арками – входной и устьем, кладка стенок После каждого слоя кирпича производим проверку уровнем и отвесом, сразу же стараемся убирать остатки раствора Засыпка площадки над горнилом слоем песка, выравнивание. Вместо него можно использовать и специальный утеплитель. Обе арки перекрыты Полное перекрытие отделения с отопительно-варочной камерой, возведение стенок печи и дымохода подтопка 17 ряд – связка стенок с арками18 ряд – продолжение 17-го ряда19 ряд – теплоизоляция горнила20 ряд – общее перекрытие
В дальнейшем можно также использовать шамотный кирпич, но исключительно в эстетических целях. Характеристики роли не играют, при желании можно производить кладку как прежде – красным полнотелым кирпичом.
Галерея изображенийФото из Остаются незакрытыми только дымоход печки с плитой и дымосборник большой русской печи Кладка красным кирпичом, свободным остается канал у плиты. Над большим дымосборником устанавливаем задвижку Объединение двух выходов для дымных газов единым каналом, установка двух прочистных дверок Производим кладку по периметру дымосборного канала, выравниваем углы по отвесу, а стенки – по уровню Осуществляем перекрытие прочистных дверок, которые можно закрепить на проволоку или специальные, предусмотренные производителем, крепления Частичное перекрытие дымоотводного канала, подготовка к полному перекрытию. По среднему углу производим врезку кирпича Полностью перекрываем дымовой канал, делаем его максимально герметичным. Оставляем отверстие в длину одного кирпича для дымохода Поперек свободного отверстия устанавливаем чугунную задвижку, регулирующую выход дымовых газов из обеих топок 21 ряд – продолжение перекрытия22 ряд – установка задвижки23 ряд – монтаж прочистных дверок24 ряд – продолжение 23-го ряда25 ряд – продолжение 24-го ряда26 ряд – перекрытие канала27 ряд – формирование дымохода28 ряд – установка задвижки
Далее возводится только труба – на расстояние, оставшееся до потолка.
29-32 ряды – строительство трубы до перекрытия. Размеры кладки – 2х1,5 кирпича. Перекрытие изолируем негорючими материалами – асбестом, стальным листом
Представленная порядовка подойдет тем, кому не нужна большая лежанка. В ином случае придется увеличить длину топочной камеры или соорудить пристройку с дымовыми каналами внутри.
Рекомендации опытных печников
Если вы имеете на руках порядовку и стопку чертежей, это еще не значит, что вам открыты все секреты профессиональной кладки. Существует множество мелочей, которые необходимо учитывать при возведении русской печи.
Чтобы было легче работать, а результаты труда себя оправдали, обратите внимание на простые, но действенные правила:
Галерея изображенийФото из Перед началом строительства нужно определить, где лучше расположить печь, чтобы она эффективнее обогревала весь дом, одно или несколько помещений. Лучше, если будет обеспечен подход с разных сторон – для ухода, чистки или ежегодного осмотра и ремонта Русская печь – это объемная конструкция, которую рекомендуем использовать по максимуму. Если с фасада расположены топки и плита, то с боков или с задней части можно устроить удобный подпечек – лесенку на лежанку, печурки – ниши для сушки, прочистные камеры и подпечи для сушки дров Современная печь должна не только правильно функционировать, но и достойно выглядеть. Для этого ее украшают чугунными деталями – дверками, задвижками, вьюшками, самоварниками; облицовывают красивой керамической плиткой или изразцами, применяют отделку из камня или дерева Для оформления горнила принято использовать не обычный полнотелый красный кирпич, как для всей конструкции, а шамотный – наиболее термостойкий кирпич. Им выкладывают или футеруют и топку малой печки, которая обычно оснащается плитой. Также шамот подходит для декорирования конструкции Свод горнила – наиболее трудоемкий и сложный по кладке элемент печи. Для его устройства заготавливают деревянный шаблон, который помогает «подбить» нужную форму и удержать арочную конструкцию до момента застывания раствора. Опытные печники используют подрезанные по форме кирпичи Популярный способ оформить входное отверстие в отопительно-варочную камеру – арка. Под стать ей выполняют и устье, непосредственно ведущее в топочное отделение. Для декорирования используют контрастные материалы, которые требуют предварительной обработки – подрезки и шлифовки Арочный свод горнила покрывают засыпкой – готовят основание для верхних рядов. Песок полностью заполняет пустоши, нагревается вместе с кирпичами и обеспечивает длительное сохранение тепла, которое также передается и верхнему слою кирпичей, то есть лежанке Если правильно оборудовать топку под плитой, то чугун нагреется до нужной температуры уже через 15 минут после того, как разгорятся поленья. Важное значение имеет правильное расположение дымовых каналов – газы не должны поступать в помещение через дверку или конфорки Расположение конструкции в домеЭлементы сооружения со всех сторонВыбор материалов и деталейСтроительство пода и свода горнилаИзготовление и утепление сводаОформление входа и устьяЗасыпка перекрытия над горниломКладка топливника под плитой
Не забывайте и про качество основных материалов – кирпичей и раствора, от которых зависит как эффективность прогрева, так и срок службы конструкции в целом.
Выводы и полезное видео по теме
Порядовка печи с большой лежанкой и плиткой:
Порядок работы при строительстве печи с подтопком:
Уличный вариант барбекю с плитой:
Вариантов строительства печи с варочной поверхностью – плитой – великое множество. Однако без практики приступать самостоятельно к возведению любой выбранной модели не рекомендуем. Обязательно изучите тематическую информацию и заручитесь поддержкой квалифицированного мастера, с чьими результатами труда вы знакомы не понаслышке.
Пишите, пожалуйста, комментарии в блок-форме, находящейся под текстом статьи. Расскажите, как строили печку с плитой для готовки в вашем загородном доме или на любимой даче. Задавайте вопросы по теме, размещайте фотоснимки процесса сооружения или эксплуатации кирпичного агрегата.
Источник sovet-ingenera.com
Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.
Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.
Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.
Материалы для строительства кирпичной печки
Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.
Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.
Галерея изображенийДоля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина
Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.
Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.
Порядовки в помощь самостоятельным печникам
В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.
Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.
Галерея изображенийПечь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели
Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.
Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.
Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.
Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства
Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.
В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.
Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям
В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.
К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.
На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель
Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.
После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.
На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой
По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.
В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.
На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек
В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.
С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.
В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.
В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.
Вариант #2 – печь для отопления смежных комнат
Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.
Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат
Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.
Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.
В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник
Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.
Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки
В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.
Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.
Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.
Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.
С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.
Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки
После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.
Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.
На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек
После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.
Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.
В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.
Вариант #3 – печка со щитком и низким топчаном
Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.
У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок
Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.
У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.
Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом
Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.
Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.
Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче
Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.
Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.
Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания
Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.
Выводы и полезное видео по теме
Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:
Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:
Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.
Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.
Бабай_МазайСтроительство / Печи, камины, отоплениеДобавлено 20 комментариев
Дровяная печь в доме, это, кроме вульгарного теплогенератора, еще и особенная атмосфера и уют в доме. Есть что-то притягательное в ежедневном ритуале возни с закладкой дровишек, растопкой и регулировкой печи. Потрескивание дровишек, ровный гул пламени, шум чайника на плите – нет, воля ваша, всё это важная составляющая бытия. Иногда чувствуешь себя Прометеем, иногда задумываешься над хрупкостью человеческого существования, требующего множества условий, чуть не главное из которых – тепло. Не делегируешь это право кому то чужому и непонятному, сам, своими золотыми. К тому же, живой огонь в домашнем очаге, взывает к инстинктивному, видимо вынесенному из пещер, чувству безопасности и этакой правильности. Окажись рядом некто склонный к эзотерике – нарассказывал бы еще об огненных энергиях. История этой печки такова — в городок, недалеко от которого мы живем, из большого города приехали наши друзья, завели себе кусочек в частном секторе и для начала, построили небольшой бревенчатый домик, чтобы в будущем использовать его как хозяйственное помещение и баню. Ныне, пока не будет построен основной дом, там будут жить. Глава семейства – Михаил, на фото выше именно он – прошу любить и жаловать. Постановка задачи.Миша – большой ценитель разного рода походной романтики и традиционных, помянутых выше ценностей, словом – воробей стрелянный, на мякину не возьмешь. Решил завести дровяную печь, настоящую, кирпичную. Печь будет использоваться для отопления в начальный период строительства, после, в режиме «баня», останется, к ее трубе, будет подключена металлическая банная печь. Ориентируясь на окончательную «банную» планировку, нашли наиболее удобное место, подобрали и готовую конструкцию с порядовками. Складывать печь, хозяин дома решил собственноручно. Навыки печного дела отсутствовали, зато в наличии имелся энтузиазм, трудолюбие и готовность учиться, а это дорогого стоит. Вашего покорного слугу позвали в качестве помощника-консультанта – «поставить» основные навыки, поучавствовать в сложных и ответственных моментах. И вот что у нас получилось в четыре руки.Общее описание.Печь, которую мы строили – дровяная, кирпичная, теплоемкая. По назначению – отопительно-варочная, конструктивно – печь-стенка, с вынесенной плитой уменьшенного размера. Конвективная система – колпакового типа. Труба насадная. Предусмотрена футеровка топливника огнеупорным кирпичом. Схема и порядовки печи.Порядовки здесь довольно меленько – картинка вырезана из учебного фильма, желающим покрупнее и поподробнее, рекомендую обратиться к ним, к фильмам. Адреса их приведены в конце статьи. Что было использовано в работе.Инструменты.Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным диском, тяжелая резиновая киянка, правило или хорошая прямая рейка длиной метра полтора. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Пользовались сваркой. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Материалы. Понятно кирпич, глиняный и шамотный, в нужном количестве. Глина, песок, мертель или специальный состав для кладки огнеупора. Базальтовый картон. Стальная отожженная проволока или тонкая перфорированная лента для закладывания в швы. Печные приборы (дверка, шиберы), сопутствующие мелочи.По порядку.Фундамент тяжелой теплоемкой печи – традиционно глубок, массивен и весьма материалоёмок. Здесь использовался заглубленный фундамент облегченного типа (две плиты со столбиками между ними), аналогичный печным фундаментам. После гидроизоляции фундамента и разметки, приступили к кладке первых рядов. Уже здесь были «поставлены» базовые печные навыки – приготовление глиняно-песчаной смеси, вымачивание и кладка кирпича, его резка алмазным инструментом (УШМ, алмазный диск). Отвес на фото – ось будущей дымовой трубы.
Да, на порядовке есть ошибка – отсутствие второго от фундамента, сплошного, с перевязкой кирпичей, ряда.У нас получилось еще более надежно – до уровня «чистового» пола, пришлось выкладывать аж четыре сплошных ряда. Вышло это от того, что первоначальный вариант пола – бетонная стяжка, был заменен деревянным полом.
Замуровывание прочистной дверцы. Волевым решением, принято – применить стандартные печные чугунные приборы (дверки), с креплением их на проволочные оттяжки. Здесь дверец всего три. Вообще говоря, рекомендуют заменять их половинкой кирпичика на ребро, и в этом есть резон – любая дверца не герметична, а подсос холодного воздуха снижает КПД печи. Кроме того – в более сложных печах, чисток, порой, до десятка – заменив их кирпичиком, мы значительно сэкономим силы, время и средства. Печь с большим количеством чугунных дверок выглядит менее эстетично.
Выложив черновые «подпольные» ряды, натягиваем по углам вертикальные, тщательно выверенные по отвесу веревочки. В кладке, они крепятся к небольшим гвоздикам, забитым в глиняные швы. Чтобы натянутые струной веревочки не подняли кирпич над собой, нагружаем его. К слову сказать – кроме веревочек, используют длинные нетолстые бруски или доски. Практика, однако, показывает, что веревочки значительно проще, кладка с ними точнее и удобнее.
Интересный момент – перемычки в колпаках. Дело в том, что кирпич расположенный целиком внутри нагревается значительно сильнее, выходящего одной стороной вовне, соответственно, больше расширяется – распирает и выпирает. При грамотном выполнении такого места, кирпичи, нагревающиеся сильно по-разному, следует стыковать через мягкую огнеупорную прокладку.
Обратите внимание на удобную врезку кирпичей перемычки в стенку. Такая врезка выполняется через каждые три-четыре кирпича. Остальные (половинки), стоят на врезанном.

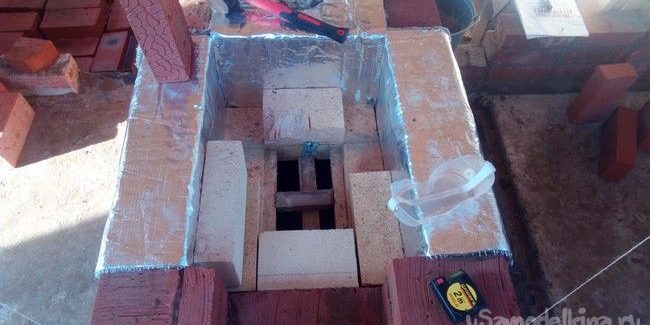

Топливник – наиболее теплонагруженная и потому — самая ответственная часть печи. Монтаж печных приборов, в топливнике, всегда был самым критичным в смысле надежности, местом. Как правило – первой разрушается именно заделка топочной дверцы. При исполнении топливника, чаще всего допускается наибольшее количество ошибок, здесь же они, наиболее критичны.
В нашей печи, применен зольный короб, имеющий много преимуществ, в сравнении с традиционной дверкой. Перекрытие зольника в любом случае одинаково – торцы кирпичей имеют косой срез под углом 45° и один кирпич, поддерживает другой. Кирпичи никогда не должны опираться на металлические рамки печных приборов, к ним они прижимаются через слой эластичного огнестойкого материала (базальтовый картон, асбестовый шнур вымоченный в глиняном растворе).
Отделка топливника огнеупором, сильно повышает живучесть печи – глиняные кирпичи изнутри выгорают и постепенно разрушаются. Через несколько лет требуется ремонт, сложность которого зависит от конструкции печи и может быть довольно высокой. Огнеупорная футеровка позволяет применить в печи «высокотемпературное» горение, протекающее при температурах до 1000°С и имеющее много преимуществ. Имеются и недостатки – шамотный кирпич имеет большую теплопроводность и степень расширения при нагреве, чем обычный глиняный кирпич – перевязка их – грубая ошибка. Кладка топливника из одного огнеупорного кирпича, пожароопасна – внешние стенки быстро и очень сильно нагреваются. Для длительной надежной, а главное безопасной службы, шамотное «ядро» складывается внутри топливника из глиняного кирпича, причем связки между ними нет, конструкция такой футеровки – вроде как у «плавающей стяжки». Зазор между стенками (около 10мм), заполняется базальтовым картоном, либо остается пустым (на время кладки, в него помещается упаковочный гофрированный картон, извлекаемый перед установкой плиты).
Теплообменник представлял собой этакий плоский блин, с коротенькими выводами ¾ дюйма. К ним мы приварили удлинения, так, чтобы из нижней трубки все сливалось, а из верхней выходил весь воздух. На удлинениях, приварены четыре пластинки удерживающие теплообменник в кладке, аналогично таковому в банной печи. Установка чугунной плиты происходила в последнюю очередь – долго не могли подобрать подходящую – Мише очень хотелось с большой дыркой посередине, чтобы ставить в нее полукруглое дно имеющегося казана – чтобы плов, уха, шурпа, почти как на костре. Поблизости не нашлось, подобрали стандартную двухместную с одной дыркой. По длине, пришлось ее чуток подрезать.
Миша примеряет плиту после обрезки.Вуаля! Осталась дымовая труба, о чем позже. Учебные фильмы конструктора этой печиНачало, теория, обоснование Ответы на вопросы Порядовки печи, их толкование
