Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Что такое бойлер косвенного нагрева

Его особенность состоит в том, что принцип действия основан не на нагреве воды за счёт собственного блока, а теплообмена от внешних источников, таких как сжигание топлива, электрической резистентности (сопротивления), контакт с центральным отоплением, использования солнечных батарей для переработки энергии. По своей сути бойлер является связующим звеном между сердцем системы отоплением (котлом) и всеми её сосудами и артериями, правильно распределяя нагрузку и напор на каждую ветвь. В данном распределителе горячая жидкость проходит сквозь металлическую спираль (змеевик), встроенную в накопитель. Теплообмен проходит с помощью теплопроводности между змеевиком и резервуаром с холодной водой. Обязательной составной частью бойлера является теплоизоляция, напоминающая по структуре термос для поддержания температуры внутри ёмкости, исключая потерю аккумулированных джоулей за пределы аппарата. Материалом для теплозащиты в основном становится полиуретан. В схему бойлера также встроены защитный анод, ревизионное отверстие, отбойник, погружная гильза (для датчика температуры).

За счет теплообменника возникает возможность нагрева воды за короткий промежуток времени (до 20 минут с нуля до 60 градусов). Единственно, необходимо делать связку бойлера косвенного нагрева с котлом (чаще газовым) для того, чтобы можно было осуществлять такой быстрый нагрев.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой.

Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
Дополнительно установить на каждый контур шаровой кран;
Закрепить обратные клапаны для регулирования направления потока воды;
Поместить фильтры для очистки;
Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Котел с водонагревателем. Работа летом

Наступление лета знаменует собой повышение атмосферной температуры на улице и порядок отключения системы отопления. В каком режиме работает бойлер косвенного нагрева летом без содействия с уже нагретой извне водой? Некоторые владельцы бойлеров «прошивают» свои приборы ТЭНами, чтобы не эксплуатировать котел летом. Однако, на огромный объём воды рабочих мощностей трубчатого электронагревателя не хватит для эффективного обеспечения горячей водой. Придётся изрядно подождать до наступления точки нагрева.

Лучший способ избежать мучений при дефиците горячей воды – поставить газовый котёл. С помощью него и встроенного трёхходового клапана, меняющего своё положение с отопления на ГВС, возможно сосредоточение разогретой воды в кране. Газовый клапан горелки открывается по нарастающей. Газ постепенно увеличивает температуру теплоносителя. Встроенное реле (автоматический выключатель) размыкает электрические контакты при превышении заданной температуры на 5 градусов и смыкает при понижении на 1 градус.

У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева.

Примеры котлов, работающих с водонагревателями напрямую

Buderus U-072/Bosch Gaz A6000

Данная модель котла имеет встроенный трехходовой клапан с сервоприводом для работы с баком косвенного нагрева. Вам остается докупить датчик температуры от компании Bosch, подключив его между баком и котлом.

Подключение простое. Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них. Второй конец прокинуть в специальный разъем бойлера. На этом монтаж можно считать оконченным.

Baxi Luna 3

Известная итальянская марка так же имеет такую опцию (только одноконтурная модель). Нужно докупить к котлу сервопривод с выносным датчиком. Подключаете их и получаете рабочую схему.

Protherm Скат/ Vaillant EloBlock

Электрические котлы немецкого концерна так же обладают такой возможностью. Нужно докупить специальный модуль «Фугас», установить на котел и подключить датчик к бойлеру.

Два в одном. Газовый котел с бойлером

Для экономии пространства при внутренней планировке, а также упрощённому подсоединению можно прибегнуть к новшествам в сфере сантехники. Разработаны готовые решения, позволяющие использовать котёл и бойлер в одном неразрывном комплексе. Такие модели представляют собой напольный блок, где под котлом непосредственно находится сам бак, содержащий воду. Объём воды может быть 40, 60, 80 литров и более. Крепятся одноконтурный котёл с бойлером при помощи крепёжных пластин, не нуждаясь в дополнительном привинчивании. К тому же, термостаты, монометры, жидкокристаллические панели позволяют самостоятельно следить и корректировать подачу воды, отслеживать температуру и изменять её с помощью поворотного механизма из любой точки вашей недвижимости, либо с выносной цифровой панели. Яркий пример такой модели котел Baxi Luna 3 Comfort Combi.

Бойлер косвенного нагрева или двухконтурный котел

Часто стоит выбор между связкой бойлер косвенного нагрева с одноконтурным котлом или монтаж только двухконтурного котла. Двухконтурный котел обойдется гораздо дешевле, но его производительность будет ограничена 12-18 литров горячей воды в минуту.

В тоже время водонагреватель косвенного нагрева имеет больший запас воды, который может быть выдан за единицу времени. Поэтому при наличии нескольких точек потребления горячей воды, лучше использовать связку котла с баком. Если один санузел, то можно ограничиться установкой двухконтурного котла.

Полезные видео по теме

Теги: бойлер косвенного нагрева, газовый котел, горячая вода, котел, отопление, электрический котел

Котлы отопления от компании «Kotel PRO» > Практикум >

Дата: 20.05.2015

Общие сведения и подключение

Двухконтурный газовый котел представляет собой нагревательное устройство, оборудованное горелками и двумя теплообменниками. Работа построена таким образом, что возможно осуществлять нагрев нескольких контуров. Один используется для подачи горячей воды к радиаторам отопления или другим потребителям тепла, второй обеспечивает потребность в горячей воде.

Схема подключения двухконтурного газового котла к системе отопления довольно проста. Доступны к применению как гравитационная, так и принудительная циркуляция теплоносителя. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. Структура отопления может предусматривать разветвление на множество контуров потребления с помощью гидрострелок.

Проще всего рассматривать простые случаи, например, подключение отопительного агрегата к системе коммуникаций небольшого дома или квартиры. Фото схемы подключения двухконтурного газового котла представлено ниже. Так выглядит самое простое подключение. К примеру, схема подключения двухконтурного газового котла Baxi. В качестве запорной арматуры обычно применяются шаровые краны. Они надежны, обеспечивают долгий срок службы. Размер резьбы и ее направление зависят от конкретной модели котла, а также могут диктоваться потребностями обвязки.

Например, если используются трубы большого сечения при условии гравитационной модели циркуляции, краны устанавливают вплотную к котлу и используют переходники.

Более сложные случаи

Одним из решений, которое значительно улучшает использование газовых двухконтурных котлов, является бойлер. Он дает множество преимуществ:

стабилизация температуры контура горячего водоснабжения;
снижение потребление топлива;
уменьшение общего износа оборудования вследствие более «плавной» работы;
стабилизация работы системы отопления;
нейтрализация или уменьшение влияния сбоев энергосети на температурный режим помещения.

В зависимости от конкретной модели применения можно достигать именно тех результатов, которые нужны пользователю. В качестве бойлеров могут использоваться:

устройства косвенного нагрева с трехходовым клапаном;
бойлеры с поддержкой температурного режима, предназначенные для работы в режиме буфера;
электробойлеры.

Применение того или иного типа устройства зависит от возможностей газового котла. Их можно разделить на две достаточно большие группы:

с независимым нагревом контура горячего водоснабжения;
при подаче горячей воды контур отопления перестает поддерживать температуру.

Принцип первый — подмешивание

В этом случае бойлер с трехходовым клапаном работает, в том числе, в роли модуля, регулирующего температуру. Вода нагревается в котле и поступает в систему отопления. Когда температура начинает превышать порог, установленный на бойлере, в контур отопления с помощью клапана начинает подмешиваться вода из бака. Так происходит «заряд теплоаккумулятора», поскольку горячая вода поступает напрямую в бак.

Это длится до тех пор, пока все содержимое бака не нагреется до указанной температуры. После этого бойлер перестает сообщаться с контуром отопления. При снижении температуры воды в системе трехходовой клапан вновь начинает подмешивать горячую воду из бака, чтобы поддержать систему отопления. Такая схема включения очень удобна, поскольку работает при любом типе циркуляции, включая гравитационный.

Принцип два — буферный режим

Для такого включения бойлера используется дополнительная система электронной регулировки, которая включает в себя насосы, клапана и температурные датчики. Принцип работы очень похож на предыдущий, однако, котел работает напрямую с содержимым бака бойлера, а дополнительный модуль регулирует режимы включения и температурный баланс системы отопления.

В случае использования бойлера для системы горячего водоснабжения, две основные схемы также рассчитаны на режимы подмешивания и работы в роли буфера.

Подмешивание. Базовый режим для большинства продаваемых на рынке бойлеров косвенного нагрева. Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Это самая распространенная схема подключения двухконтурного газового котла с бойлером, поскольку обеспечивается достижение сразу двух целей — экономия топлива за счет более ровной работы котла при отборе горячей воды, а также создание буфера для обеспечения плавной отдачи воды с ровной температурой.
Буфер. В этом случае используется электрический бойлер, а газовый котел работает как основной нагреватель для подогрева воды при резком отборе. В результате снижается расход газа, электроэнергия тратится только на поддержание температуры воды (гораздо меньше, чем для нагрева), а работа системы в целом обеспечивает плавный отбор воды в гораздо больших объемах, чем мог бы обеспечить электрический бойлер.

Двухконтурные газовые котлы фирмы Bosch

Двухконтурные котлы способны одновременно нагревать теплоноситель для отопительной системы, и готовить горячую воду для бытовых нужд. При этом, обе функции обеспечивает одна газовая горелка.

Передача тепловой энергии происходит либо от нагретого до максимума теплоносителя (если установлены раздельные теплообменники), либо в одном битермическом теплообменнике, где теплоноситель и горячая вода перемещаются по своим каналам без смешивания.

Двухконтурный котлы гораздо выгоднее для использования в частных домах или иных видах жилья, так как позволяют получать полноценный функционал при одинаковых размерах одно- и двухконтурных моделей.

Возможность обеспечить дом всеми видами тепловой энергии высоко ценится пользователями, поэтому двухконтурные котлы всегда востребованы и пользуются спросом.

Достоинства и недостатки

К достоинствам двухконтурных котлов Bosch следует отнести:

Высокое качество, надежность и стабильность работы.
Способность обеспечивать работу отопительного контура одновременно с подготовкой горячей воды.
Полная автоматизация рабочего процесса, участие пользователя минимально.
Многоступенчатая защита конструкции от любых нештатных ситуаций.
Возможность раздельной регулировки температуры теплоносителя и горячей воды.
Расход газа не увеличивается по сравнению с одноконтурными моделями.

Недостатки двухконтурных котлов:

Фазозависимость (неправильное подключение не позволит котлу запуститься).
Высокая чувствительность электроники, необходимость качественного заземления и стабилизации напряжения.
Дороговизна запасных частей.
Производительность контура ГВС может оказаться недостаточной для семьи с высокими потребностями в горячей воде.

ВАЖНО!Все недостатки свойственны большинству двухконтурных котлов от любого производителя, поэтому их можно считать особенностью конструкции.

Виды

Все двухконтурные котлы Bosch имеют настенный тип монтажа. Они различаются по другим конструкционным признакам.

По типу горелки:

Атмосферные. Имеют открытую камеру сгорания, дым и прочие продукты горения выводятся с помощью естественной тяги.
Турбированные. Камера сгорания закрытого типа, для дымоудаления используется вентилятор турбонаддува.

По типу теплопередачи:

Конвекционные. Нагрев теплоносителя и ГВС производятся традиционным способом с помощью теплообменника той или иной конструкции.
Конденсационные. Недавно появившаяся методика, при которой теплоноситель сначала предварительно подогревается от тепла, полученного в конденсационной камере. Происходит конденсация водяного пара из выводимого дыма. Подогретый теплоноситель требует меньше энергии для окончательного нагрева, что позволяет экономить топливо и более эффективно использовать все ресурсы агрегата.

Конденсационные котлы физически не могут работать, если разница температур на улице и в помещении больше 20°. Это делает их малопригодными к эксплуатации в российских условиях.

Кроме того, конденсационные модели чрезвычайно дороги, их стоимость в 2-3 раза выше, чем у конвекционных котлов и доходит до 240 тыс. руб.

Какие серии и модели относятся к двухконтурным

Двухконтурные модели имеются во всех линейках серии GAZ:

Bosch GAZ 3000 W. Модели мощностью 24 и 28 кВт.
Bosch GAZ 4000 W. Мощность 24 кВт.
Bosch GAZ 5000 W. Котлы мощностью 24 и 28 кВт.
Bosch GAZ 6000 W. 18 и 24 кВт.
Bosch GAZ 7000 W. Мощность котлов 28 и 35 кВт.

Кроме того, двухконтурные модели имеются в серии Bosch ZWC (мощностью 22 и 24 кВт). Они обладают инновационной системой контроля Heatronic, установленного также в старших линейках серии GAZ.

Модуль Heatronic позволяет реализовать множество полезных функций и возможностей, в частности — сохранить и просмотреть последнюю ошибку, выданную платой управления.

Технические характеристики

Рассмотрим технические параметры двухконтурных котлов фирмы Bosch:

Параметры	Значения
Тип котлов	Газовый отопительный
Назначение	Отопление и нагрев горячей воды
Тип монтажа	Настенный
Тип топлива	Магистральный или сжиженный газ (опционально)
Способ теплопередачи	Конвекционный или конденсационный
КПД	93 % (конвекционные) 107 % (конденсационные)
Мощность	18-35 кВт
Температура отопительного контура	40-82°
Температура контура ГВС	30-65°
Тип теплообменника	Раздельный или битермический
Электропитание	220 В 50 Гц

Устройство

Конструкция двухконтурного котла Bosch зависит от типа теплообменника. У моделей с раздельным теплообменником устройство ничем не отличается от всех современных видов газовых котлов.

Под действием циркуляционного насоса теплоноситель поступает в первичный теплообменник, объединенный с газовой горелкой, где нагревается до максимально возможной температуры.

На выходе он стразу поступает во вторичный теплообменник, где отдает некоторую часть тепловой энергии на подготовку горячей воды.

У моделей с битермическим теплообменником процесс протекает несколько иначе — и теплоноситель, и горячая вода нагреваются одновременно.

Трубопровод имеет сложную форму сечения — по внешнему трубопроводу протекает теплоноситель, а по внутреннему проходит горячая вода.

Такая конструкция позволяет уменьшить количество узлов и повысить эффективность нагрева, но усложняет ремонт и обслуживание теплообменника.

Окончательная подготовка теплоносителя происходит в трехходовом кране, где он смешивается в определенной пропорции с остывшей «обраткой». Затем теплоноситель выводится в отопительный контур.

Дымоудаление и подача воздуха в камеру сгорания выполняется с помощью вентилятора турбонаддува (для турбированных моделей). Контроль за работой всех узлов производит плата управления и система датчиков, следящих за состоянием деталей и сигнализирующих о появлении неполадок.

Инструкция по подключению и настройке

Подключение котлов Bosch производится согласно инструкции для сервисных работников.

После установки котла на стену и присоединения дымохода к соответствующим патрубкам присоединяют коммуникации:

Прямая и обратная линии отопления.
Подача вода для ГВС.
Газовая труба.
Электропитание.

Подключение электропитания должно выполняться должным образом, с присоединением фазы к соответствующему электроду и обязательным наличием заземления. Это исключит постоянное появление ошибки ЕА (отсутствие пламени).

После присоединения трубопроводов и проверки герметичности систему заполняют водой, контролируя давление по манометру или сигналу дисплея.

Рабочее давление составляет 1-2 Бар, однако следует учесть, что наливается холодная вода, которая при нагреве расширится и увеличит давление, поэтому надо ограничиться при достижении значения 0,8-1 Бар.

Некоторые модели поставляются с нулевой настройкой ступени вентилятора. Надо установить более высокую ступень, иначе котел не запустится.

После этого устанавливается необходимая температура теплоносителя и горячей воды. Это автоматически вызовет запрос на запуск горелки и старт работы котла.

Рабочие регулировки производятся по достижении стабильной температуры в помещении, при изменениях внешних условий они периодически корректируются по собственным ощущениям пользователя.

Первый запуск и настройку котлов должны выполнять сотрудники сервисных организаций.

Скачать инструкциюСкачать инструкцию для двухконтурного газового котла Bosch.

Отзывы владельцев

Наиболее полезной информацией о том, как себя ведут двухконтурные котлы в эксплуатации, могут поделиться только их непосредственные владельцы. Рассмотрим, что думают пользователи о своих агрегатах:

Ваше мнение {{$data | json}} —>

Жалобы пользователей на чрезмерную чувствительность электроники котлов Bosh звучат постоянно. Некоторые владельцы считают, что это делается специально, чтобы увеличить доходы за счет продажи дорогих плат управления.

Специалисты считают, что причиной сложившейся ситуации стало плохое состояние электросетей и отсутствие грамотно выполненного заземления. Та же ошибка ЕА легко устраняется путем выключения котла из сети на пару минут, за которые накопленный заряд успевает уйти.

Надо сделать полноценный заземляющий контур и подвести дополнительный электрод к корпусу котла, после этого многие проблемы исчезнут.

Диапазон цен

Цены на двухконтурные газовые котлы Bosch находятся в очень широком диапазоне — от 30 до 240 тыс руб. Разница весьма велика, причинами такого разбега цен являются конструкционные отличия.

Конвекционные модели относительно недорогие, а конденсационные установки стоят в 2, 3 раза дороже (и более) из-за наличия дополнительных элементов конструкции.

Выбирая котел, следует иметь в виду необходимость дополнительных расходов на смежное оборудование (дымоход, стабилизатор, фильтры) и гарантийное соглашение.

ВАЖНО!При заключении гарантийного договора следует решить вопрос о времени монтажа и настройки котла, которые должны выполнить техники из гарантийной мастерской.

Полезное видео

В данном разделе вы сможете подробнее познакомиться с двухконтурным котлом Bosch:

Заключение

Двухконтурные котлы Bosch являются наиболее предпочтительными установками из всего ассортимента теплотехнического оборудования.

Обладая небольшими размерами, они позволяют не только обогревать помещения, но и готовить горячую воду для бытовых потребностей, полностью обеспечивая комфорт в доме. При наличии должных условий работы, такие котлы демонстрируют высокое качество и стабильность режима нагрева теплоносителя, дают горячую воду в соответствующих количествах.

При этом, расход газа и прочие параметры практически не отличаются от характеристик одноконтурных котлов, что позволяет при одинаковых расходах получать двойную пользу.

Рекомендуется пользоваться фильтрами для воды, снижающими жесткость. Это увеличит срок службы котла и сохранит теплообменник в рабочем состоянии.

/—> 2019-03-31

Настенный двухконтурный котёл Bosch Gaz 6000 W WBN 6000-24 C разработан не только для обогрева помещений, но и для быстрой подготовки горячей воды. Тепловая мощность модели составляет 24 кВт, что соответствует максимальной отапливаемой площади до 240 кв. м. Впрочем, с учётом необходимого запаса она может быть и меньше. Прочие характеристики оборудования:

Тип камеры сгорания – закрытая;
Установленный теплообменник – пластинчатый;
Количество контуров – 2 (отопление и ГВС);
Производительность контура ГВС – 11,4 л/мин;
Диаметр дымохода – 60/100 мм.

Получив в своё распоряжении отопительный котёл Bosch Gaz 6000 W WBN 6000-24 C, следует ознакомиться с информацией, нанесённой на коробку. Здесь мы увидим бирку, на которой написано, что он изготовлен в России и питается от природного газа с номинальным давлением 13 мбар. Также на бирке указано наименование модели и тепловая мощность оборудования. В настоящее время оборудование производится на заводе в г. Энгельс Саратовской области. Котел идет в очень хорошей упаковке, которая предотвращает возможное повреждение оборудования.

На сегодняшний день на рынке Российской Федерации по информации компании BOSCH зафиксировано огромное количество оборудования, ввезенного нелегально с территории Украины. Стоимость такого оборудования сравнительно ниже (от 24 до 26 т.р.) по причине полного отсутствия гарантии со стороны производителя. Внешне этот котел ничем не отличается, но серийный номер продукта не пробивается по базе BOSCH

Раскрыв коробку с котлом, мы обнаружим комплект документации по монтажу и подключению оборудования. Всё расписано максимально подробно и наглядно, что поможет избежать путаницы и ошибок во время установки котла. В дополнение к техпаспорту и инструкции по монтажу и обслуживанию, внутри найдётся инструкция по эксплуатации для потребителей. Для того чтобы уберечь оборудование от повреждений при транспортировке, оно облачено в пенопласт, окружающий устройство сразу со всех сторон.

В комплект поставки входит шаблон для облегчения монтажа котла на стене.

Инструкция по эксплуатации для потребителей и Технический паспорт и инструкция по монтажу и техническому обслуживанию для специалиста на русском языке, ранее была инструкция и на украинском.

Комплект прокладок для контура отопления и ГВС, комплект дюбель-кронштейнов.

Памятка по запуску насоса при первичном монтаже.

Котёл Bosch Gaz 6000 W WBN 6000-24 C предназначен для настенного монтажа и подключения к коаксиальному дымоходу. В нём реализованы контроль наличия пламени, автоматический розжиг горелки, электронная защита и регулируемый вентилятор. Также внутри мы найдём трёхступенчатый насос и встроенный расширительный бак.

Вентилятор, как и для многих других котлов, производится в Польше, на заводе FIME

Таким образом, котёл поставляется в состоянии, полностью готовом к монтажу.

Под пенопластом скрывается сам котёл Bosch Gaz 6000 W WBN 6000-24 C, корпус которого имеет правильную прямоугольную форму. На его передней панели располагается панель управления с жидкокристаллическим дисплеем и кнопками, манометр, логотип Bosch и краткая графическая инструкция по заданию температуры в контурах отопления и ГВС.

В левом нижнем углу располагается очередная бирка с наименованием модели и её серийным номером – так проще его искать при гарантийном обслуживании или проведении ремонтных работ.

Для того чтобы защитить панель управления от случайных царапин и шероховатостей, она забрана технологической плёнкой голубого цвета – после монтажа они снимается.

Сама панель управления съёмная, за ней открывается доступ ко внутреннему оборудованию двухконтурного котла.

Положив котёл, мы обнаружим патрубки для подключения элементов водопровода и отопительной системы, кран подпитки и сбросной патрубок. Их назначение обозначено в идущей в комплекте документации.

Для доступа ко внутреннему оборудования следует опустить крышку с панелью управления вниз и откинуть её на себя. Крышка не отсоединится и не будет висеть – её удерживают пластиковые ограничители, похожие на хомуты.

При необходимости их можно снять, открутив удерживающие винты. Для того чтобы получить доступ к камере сгорания, горелке, нагнетающему вентилятору и различным датчикам, нужно полностью снять металлическую переднюю панель – для этого выкручиваем очередные два винта и убираем крышку в сторону.

Теперь всё внутренне оборудование котла готово к осмотру и настройке (или для технического обслуживания).

Управляющий модуль котла Bosch Gaz 6000 W WBN 6000-24 C располагается на откидной крышке и закрыт пластиковым кожухом с предупреждающими обозначениями. Внутрь заходят разноцветные провода и кабели. Ознакомиться с их назначением можно с помощью предлагающейся инструкции. Пластиковая крышка удерживается на простейших защёлках и снимается без особого труда. Внутри мы видим плату управляющего модуля с предохранителями. Кстати, если предохранители пришли в негодность, их можно быстро заменить – на внутренней стороне крышки мы увидим два держателя, в которых удерживаются запасные предохранители.

Для подключения диагностического оборудования, датчика наружной температуры и регулятора необходимость снимать крышку с управляющего модуля нет – достаточно удалить небольшую пластиковую крышечку, за которой скрываются необходимые разъёмы.

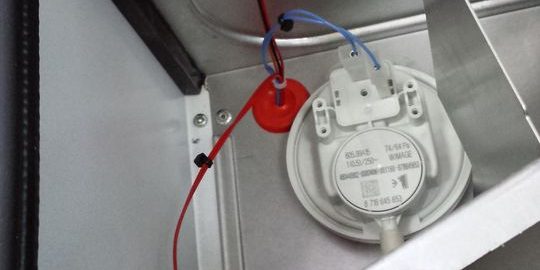

Настенный двухконтурный котёл Bosch Gaz 6000 W WBN 6000-24 C легко поддаётся ремонту, а все его модули расположены так, чтобы обеспечить к ним свободный доступ. Например, сняв пластиковую крышку с управляющей панелью мы обнаружим циркуляционный насос с переключателем частоты вращения, газовую арматуру, пластинчатый теплообменник контура ГВС, многочисленные датчики и соединительные провода. Сняв переднюю металлическую, мы обнаружим камеру сгорания, реле давления, трубу для отвода выхлопных газов. Для более удобного доступа ко внутреннему оборудования мы можем снять боковые крышки.

Открутив переднюю крышку камеры сгорания, мы обнаружим мощный первичный медный теплообменник и стальную горелку с системой розжига. Сама камера сгорания закрыта со всех сторон листами асбеста. Толщина теплообменника составляет 37 мм, ширина – 152 мм, длина – 267 мм. За камерой сгорания располагается плоский расширительный бак, на первый взгляд совершенно незаметный. Что касается теплообменника контура ГВС, то он располагается в нижней части котла, за газовой арматурой. Рядом с ним видны датчик температуры горячей воды, фильтр и расходомер. Для удержания тепла, на крышках корпуса мы видим теплоизоляцию.

Перед проведением монтажных работ рекомендуется ознакомиться с соответствующей инструкцией. Она поделена на несколько разделов:

Общие сведения о котле;

Отвод дымовых газов;

Установка котла;

Электрические соединения;

Ввод в эксплуатацию;

Проведение термической дезинфекции.

Также здесь рассказывается о процессе перенастройки котла Bosch Gaz 6000 W WBN 6000-24 C на другой вид газа – он может работать не только от газовой магистрали, но и от баллонов со сжиженным разом. Не менее важные разделы инструкции – это «Проверка/техобслуживание» и «Сбои». С их помощью можно разобраться с процессом обслуживания оборудования и со способами самостоятельного устранения многих неисправностей.

Настенные отопительные котлы Bosch Gaz 6000 W WBN 6000-24 C адаптированы к российским условиям эксплуатации и отличаются предельной простотой. Управление осуществляется с помощью нескольких кнопок, а для того чтобы разобраться с режимами работы, здесь имеется информативный жидкокристаллический дисплей. Он же поможет получить диагностическую информацию – при возникновении каких-либо сбоев, на экране появляется код ошибки. Все виды неисправностей и их коды описаны в документации на котёл.

Котлы Bosch Gaz 6000 W WBN 6000-24 C отличаются экономичностью и возможностью работы при пониженном давлении газа. Разброс по давлению может варьироваться от 9 до 17 мбар. Диапазон питающего напряжения – от 165 до 240 Вольт, чего вполне достаточно для отечественных электросетей. Несмотря на свою неплохую оснащённость, котлы обладают небольшими размерами, что видно на представленных в обзоре фотографиях. Также потребителей порадуют невысокий уровень шума, создаваемый оборудованием во время работы.

На данном виде дается обзорная информация по всем котлам модельного ряда Bosch WBN 6000

Настройка параметров 1-го сервисного уровня:

Настройка параметров 2-го и 3-го сервисного уровня:

Возможные неисправности котлов серии Bosch WBN 6000-24C

Используемые источники:

https://eurosantehnik.ru/obvyazka-odnokonturnogo-kotla-s-bojlerom-kosvennogo-nagreva.html
http://kotelstroi.com/practice/sxema-podklyucheniya-kotla.html
https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-bosch/dvuhkonturniye.html
https://www.teplodvor.ru/articles/obzor-nastennogo-dvuhkonturnogo-kotla-bosch-gaz-6000-w-wbn-6000-24-c.html

Модель	ARISTON Matis 24FF	FERROLI DIVAproject C24	BOSH WBN 6000-18RC RN
Диапазон тепловой мощности контуров	10-25	10-25	10-25
Номинальная тепловая мощность для контура отопления	25,8	23,5	18
Камера сгорания	закрытая	открытая	закрытая
Особенности	Примерно равные режимы работы контуров отопления и ГВС (25-27 кВт максимальной отдачи, 10-11 – минимальной)	Возможности дистанционного управления Горелка с соплами из нержавеющей стали	Широкий выбор параметров газа, низкое потребление

Что такое одноконтурный котёл

Что такое бойлер косвенного нагрева

Обвязка котла и водонагревателя косвенного нагрева
