Дрова и уголь остаются во многих регионах наиболее доступными видами топлива, с помощью которых отапливаются частные коттеджи. Однако печной обогрев выбирают не только из-за дешевизны и общедоступности энергоносителя, но и из-за низкой цены его обустройства.
При этом помимо множества плюсов печь с водяным контуром для отопления дома имеет и массу минусов. Далеко не всегда такой вариант бывает оптимальным. Давайте попробуем разобраться в нюансах такой системы отопления.
Особенности обогрева на базе печки
Печное отопление – норма для российских деревень, надежность и практичность которого проверенна веками. И сегодня во многих деревенских домах стоят печи с плитой для готовки пищи и подом для выпечки хлеба.
Одни из них оборудуются водяным контуром отопительной системы, а другие нет. Но выкидывать их и менять на современные котлы хозяева сельского жилья не спешат. Более безотказного и беспроблемного способа обогрева еще не придумали.
Без контура с водой по дому дровяная печь способна прогреть лишь небольшое пространство вокруг себя. Для отопления одной-двух комнат такой вариант приемлем, но для большого коттеджа уже нет
В качестве топлива в подобных деревенских печах сжигают:
- уголь;
- торф;
- дрова;
- брикеты (евродрова).
Принципиальной разницы между этим типами топлива с точки зрения устройства печки внутри и разводки системы водяного отопления по частному дому нет. Одни из них дают больше жара, а другие прогорают дольше. Но конструкция топки и схема разводки труб с теплоносителем по комнатам во всех случаях одинаковы.
Делая выбор в пользу печного обогрева, не стоит забывать о противопожарных нормах устройства кирпичных печей – только их неукоснительное соблюдение позволит свести риск возникновения пожара к минимуму
Среди достоинств печного отопления числятся:
- отсутствие зависимости от наличия в сети электроэнергии;
- сравнительно низкая стоимость устройства отопительной системы;
- дешевизна твердого топлива и возможность использования разных его видов;
- предельная простота эксплуатации;
- длительная отдача тепла (для кирпичных конструкций);
- универсальность – подходит одновременно для обогрева и готовки еды.
Если частный дом невозможно подключить к магистральному газу, то дровяная печь будет наилучшим выбором для его отопления.
Единственное исключение – когда уголь или дрова недоступны в конкретной местности. Но такой вариант в России является скорее исключением, нежели нормой.
Два главных недостатка печей с водяным контуром – невозможность автоматизации работы и проблематичность регулировки теплоотдачи в отдельных комнатах
Также из недостатков печного отопления следует упомянуть:
- долгий прогрев системы до начала теплоотдачи;
- потеря массы полезного пространства в доме из-за массивности печи;
- большой вес печной конструкции из кирпича;
- низкий КПД из-за ухода значительного объема тепла в трубу;
- высокая пожароопасность при неправильной эксплуатации.
Кирпичная отопительно-варочная печь для частного дома с водяным отоплением в зависимости от конструкции и количества рядов может весить от 1,5 до 10 тонн. Плюс сюда добавляется вес трубы.
Фундамент для такой массы требуется мощный и дорогой по затратам, что также можно назвать минусом рассматриваемых отопительных систем.
Устройство печного водяного отопления
Печь для рассматриваемой системы обогрева в идеале необходимо рассчитывать и строить одновременно с домом. Если жилое строение уже возведено, то поставить в нем печную конструкцию из кирпича будет сложно. А зачастую это и вовсе оказывается невозможно из-за необходимости делать прочный фундамент и перестраивать стропильную систему.
Печь для водяного обогрева в частном доме может быть выполнена не только из кирпича, но и из стали в виде буржуйки с теплообменными трубами вокруг топки для нагрева теплоносителя
Водяное отопление на основе печи состоит из:
- непосредственно печки (металлической либо кирпичной);
- теплообменника внутри или вокруг печной топки, а также в форме змеевика вокруг дымохода;
- разнесенного по дому контура с теплоносителем и расширительным бачком на чердаке.
Также в отдельных случаях эта отопительная система дополняется циркуляционным насосом и гидроаккумулятором. Однако такой расширенный вариант применяется крайне редко, так как требует бесперебойного электропитания и приводит к удорожанию всей схемы.
А основной плюс водяного печного отопления – дешевизна устройства. Дополнять его дорогостоящими и склонными к поломке элементами не стоит.
Схема циркуляции воды в контуре
Система водяного отопления в домах выстраивается с естественной (гравитационной) либо принудительной циркуляцией теплоносителя. Если она делается на базе дровяной печки, то лучше всего предпочтение отдать первому варианту.
Схема разводки с естественной циркуляции воды более дешева по сравнению с принудительным аналогом, а также в отличие от него не требует электроснабжения
Водяное печное отопление рекомендуется обустраивать только в одноэтажных домах площадью до 150 м2. В этом случае его можно сделать гравитационным без дополнительных насосов.
Если необходимо обогреть коттедж в пару и более этажей, то лучше осуществлять это на базе более мощного котла. Печь для таких строений придется сооружать просто огромную, что дорого в реализации. Да и объемы топлива придется в нее закладывать каждый раз немалые. А делать так крайне не рекомендуется из-за увеличения рисков возникновения пожаров.
Классическая система печного отопления с естественной циркуляцией воды состоит из:
- теплообменника в составе печки;
- контура из металлического трубопровода;
- радиаторов (обычно заменяются толстыми трубами в комнатах);
- расширительного бачка.
Если водяной обогрев в загородном доме решено делать своими руками, то лучше его проектировать именно по этой схеме. Монтаж и расчет такого варианта выполнить проще, чем с принудительным движением воды.
Система с циркуляционным насосом больше подходит для котлов, на базе печки она теряет свою повышенную эффективность по теплоотдаче
Если бойлер автоматизирован и воду греет постоянно по мере необходимости, то дровяная печь протапливается раз или два в сутки. Именно в эти моменты теплоноситель в печной топке и нагревается, чтобы отдать тепло в помещениях. После гонять его насосом по трубам контура бессмысленно. Воду все равно ничто в холодной топке не будет подогревать.
Делая выбор в пользу печи на дровах или угле, хозяева частных домов обычно рассчитывают получить автономную систему обогрева. Если поставить в нее насосное оборудование, требующее для работы питание из электросети, то об автономности говорить будет сложно.
Печь – кирпичная или металлическая
Печь из кирпича дольше нагревается, но и дольше отдает тепло пространству вокруг себя. Аналог из стали наоборот быстро греется и также быстро после прогорания топлива остывает. Частично эта проблема решается за счет наличия в водяном контуре больших объемов теплоносителя.
Однако чем больше воды приходится хранить в системе, тем дороже она выходит по материалам.
Металлическую буржуйку с водяным змеевиком для отопительного контура в частных домах разрешается ставить прямо на деревянный пол без обустройства специального фундамента
Печь из стали под водяное отопление мощностью 5–15 кВт – без топлива и воды это конструкция весом 100–300 кг. Такую буржуйку без опаски можно поставить на усиленные лаги. Печные фундаменты требуется заливать, когда печка весит более 700–800 кг. Вот если она кирпичная, то без бетонных работ тогда точно не обойтись.
В сравнении с металлической, печь из кирпича весит больше, стоит дороже и сложнее в монтаже. Однако у нее выше КПД и меньше риски заморозки контура с порывом труб из-за образования внутри льда. Если все решено делать капитально для себя и постоянного проживания, то выбор рекомендуется останавливать на кирпичном варианте.
Трубы – нержавейка или металлопластик
Если система отопления строится на базе водогрейного котла, то обвязку его разрешается делать не только стальными трубами, но и металлопластиковыми и полипропиленовыми. Однако если воду будет греть дровяная печь, то контур с теплоносителем от нее стоит создавать только из нержавейки.
При большой закладке дров вода в змеевике печной топки может быстро разогреться до 100 градусов и закипеть, подобные температуры долгое время способна выдержать лишь сталь
Металлопластик рассчитан на работу с теплоносителем, разогретым до 90–95 °С. Кратковременно он способен перенести и нагрев до 110–120 °С. При этом автоматика котлов и бойлеров изначально не допускает прогрев воды до таких градусов. Для теплых полов она нагревается до 30–45 °С, а для батарей до 60–65 °С.
Однако в случае с дровяной печкой температуры под сотню – не просто возможны, а далеко нередки. Рисковать и играть в русскую рулетку, делая обвязку этой печи с помощью металлопластиковых труб, не рекомендуется. Лучше всего предпочтение отдать более надежной нержавеющей стали.
Вдобавок выходящие из топки от змеевика патрубки для подсоединения труб контура точно будут нагреваться до сильно высоких температур. От открытого огня их отделяет менее полуметра. Подсоединять к ним любые пластиковые трубы опасно из-за риска расплавления последних.
Теплоотдача – радиаторы или регистр
Подача тепла из печки в контур отопления осуществляется порциями по несколько часов, пока в топке горят дрова или уголь. Если воды в отопительной системе мало, то дом быстро будет выстывать. Поэтому в деревнях подобный обогрев обычно и делается из толстых стальных труб, а не на основе более привычных горожанам радиаторов. Отопительный регистр для дровяных печей подходит просто идеально.
Классическая схема водяного печного отопления с естественной циркуляцией предполагает прямой контакт воды с атмосферой через расширительный бак, но обычным батареям воздух в теплоносителе противопоказан
Проложенная по дому труба диаметром 80–120 мм из нержавейки – это отопительный регистр, состоящий из подачи от печи и обратки к ней. В дальней от топки комнате эти линии соединяются воедино, а в остальных помещениях укладываются в виде двух трубопроводов вдоль внешних стен.
Выглядит регистр не столь эстетично, как радиатор. Зато первый вариант сильно дешевле и проще в самостоятельном изготовлении, нежели второй. Для его реализации надо лишь иметь опыт обращения со сварочным аппаратом.
Площадь теплоотдачи для подобного контура рассчитывается умножением числа ПИ на диаметр и длину трубы. Плюс в расчетах надо учесть тепловой напор в подаче и обратке, а также расстояние между трубопроводами по вертикали.
Однако, зачастую, подобные вычисления не производятся, а берется труба диаметром 80–100 мм и прокладывается по периметру всего жилого здания с закольцовыванием в дальней комнате. При этом регулировка теплоотдачи производится «на глаз» и опытным путем в результате накладывания того или иного объема топлива в топку.
Не зря контуры из регистров вкупе с водяными печами так распространены. Их не нужно даже рассчитывать, достаточно взять подходящую трубу и сварить сваркой.
Подбираем теплообменник для топки
Теплообменник в печку можно сделать из меди, стали либо чугуна. Медный вариант сразу лучше исключить из-за высокой цены. Самостоятельно спаять такое устройство крайне проблематично.
Устанавливать внутрь топки чугунные батареи следует с осторожностью – из-за температурного шока отдельные их секции могут отсоединиться от соседних элементов
Чугун по техническим параметрам выигрывает у стали. Однако выполнить своими руками из него теплообменник для дровяной печки представляется проблематичным. Можно лишь взять для этого старую батарею. Но здесь надо учесть, что уплотнитель между ее секциями будет выгорать в топке. А это прямой путь к потере герметичности и выходу воды в топочную камеру.
Если теплообменник решено делать из чугунной батареи, то лучше всего брать для этого модели МС-110-300 или МС-90-300. Они небольшие и спокойно разместятся в топке. Площадь поверхности нагрева у них на каждое ребро будет порядка 0,14–0,16 м2.
Исходя из этих цифр, можно прикинуть – сколько потребуется секций для конкретного контура. На каждый 10 квадратов площади дома нужно 1 кВт, что будет приблизительно равно 0,1 м2 площади нагрева теплообменника из чугуна.
Ребра чугунного радиатора обычно соединяются с применением прокладок из теплостойкой резины. В печной топке такой резиновый уплотнитель сгорит, его нужно менять на асбестовый шнур
Еще один момент использования чугунной батареи в качестве теплообменника – это проблематичность ее чистки от сажи изнутри топки. Время от времени топочную камеру необходимо чистить, а рельефные ребра «чугунки» будут этому сильно мешать.
Наиболее оптимальный вариант теплообменника – стальной в виде:
- змеевика из нескольких трубок;
- рубашки из листовой стали.
Делают их из низкоуглеродистой стали Ст10…Ст20 с толщиной 4–5 мм. Если брать трубки, то диаметром 30–50 мм.
Сделать стальной теплообменник проще всего из листовой стали – однако у него в теплообмене будет участвовать лишь поверхность, обращенная внутрь топки к огню
Трубчатый вариант в плане теплообмена более эффективен, но он и более трудоемок в изготовлении.
Для расчета теплообменника следует воспользоваться формулой:
Qy=K*(Tcp-Tk)
где:
- K – коэффициент теплопередачи материала (для низкоуглеродистых сталей берется 15–20, а для серого чугуна – 50);
- Tcp – средняя температура нагревающей среды в топке (Tmax+Tmin)/2;
- Tk – средняя температура теплоносителя (Tподачи+Tобратки)/2.
Если в печке будут сжигаться дрова, то Tcp=(700+300)/2=500 °С и Tk=(80+60)/2=70 °С. В итоге Qy=15*(500-70)=6450 ккал/час. То есть на квадратный метр обращенной к огню поверхности теплообменника выйдет приблизительно 7,5 кВт/час.
Для угля расчеты следующие – Tcp=(1000+600)/2=800 °С и Tk=70 °С. Qy=15*(800-70)=10 950 ккал/час=12 734 Вт/час. Квадратный метр поверхности теплообменника даст около 12,7 кВт/час.
Далее делим необходимую для обогрева конкретного дома мощность на вычисленную цифру, в зависимости от планов по использованию того или иного типа топлива.
Например, для коттеджа в 150 м2 нужно около 15 кВт. Если он отапливаться будет дровами, то потребуется теплообменник с площадью теплообмена в 15/7,5=2 м2. Это та поверхность, что обращена к пламени и нагревается.
Если выбран трубчатый змеевик, то его длина рассчитывается по формуле:
S=2*3,14*D*L
где:
S – расчетная площадь;
D – диаметр трубок;
L – нужная длина.
Параметры рубашки из стального листа вычислить еще проще, она обычно представляет собой два прямоугольника по бокам топочной камеры.
Выбор самого оптимального варианта
В уже построенном доме массивную кирпичную печь поставить будет сложно. Водяное отопление в этом случае лучше всего организовывать на базе металлической буржуйки, которую разрешается ставить на усиленный деревянный пол без заливки фундамента.
Однако если есть возможность сделать фундаментную основу как положено, то предпочтение стоит отдавать более надежной печной конструкции из кирпича.
Водяной контур по дому для дровяной печи лучше всего делать из толстых стальных труб и с естественной циркуляцией теплоносителя
Установка в рассматриваемый отопительный контур циркуляционного насоса и/или гидроаккумулятора – это пустая трата денег и ноль дополнительной пользы. Они лишь усложнят монтаж системы. А при отключении света эти устройства и вовсе создадут проблемы. Тогда как вариант обогрева без них при проблемах в электросети продолжит спокойно отапливать дом.
Выводы и полезное видео по теме
Выбор формы теплообменника в дровяную печку:
Обзор кирпичной печи для водяного отопления в коттедже:
Устройство отопительно-варочной печки из кирпича с разбором порядовки конструкции:
Назвать водяное отопление на основе дровяной печи идеальным и высокоэффективным сложно. Но этот вариант обогрева частных домом самый надежный, а также дешевый и простой в реализации. Только дополнять такой контур циркуляционным насосом и автоматикой не надо. Они работают от электросети и делают всю системы неавтономной, нивелируя ее один из основных плюсов.
Ситуации, в которых не обойтись без дополнительного нагревателя воды, бывают довольно часто— это может быть частный дом или дача, где просто нет централизованного горячего водоснабжения, или в тех многоквартирных домах, гдеего нередко отключают. Если Вам надоело бегать с ведрами и кастрюльками от кухни до ванной, а на покупку бойлера в магазине не хватает денег — можно попробовать сделать бойлер косвенного нагрева своими руками. Поверьте нам, это не такая уж и не выполнимая задача!
Самодельный бойлер косвенного нагрева
Такой бойлер бывает двух видов — нагреваемый с помощью теплоносителя от системы отопления и дровяной.
Принцип работы бойлера косвенного нагрева
Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.
Принципиальная схема работы водонагревателя косвенного нагрева
Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.
Конструкция и материалы
Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.
- В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
- Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.
Навивка змеевика
- Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
- Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
- В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.
Схема-чертеж подключения бойлера косвенного нагрева
На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.
Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости— большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.
Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.
При желании можно оснастить бойлер ТЭНом
В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.
Схема бойлера косвенного нагрева с ТЭНом
Инструкция по сборке и подключению своими руками
Сборка бойлера происходит после подготовки всех комплектующих.
В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.
- Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
- Ко дну привариваются ножки (если они предусмотрены).
- Устанавливается ТЭН, если это было запланировано.
- Затем змеевик подключается к контуру отопительной системы, согласно схеме.
- Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора— в кухонное помещение и ванную комнату.
Теплоизоляция
Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.
Принцип работы бойлера на дровах
Бойлер дровяной
Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердоготоплива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.
Принцип работы бойлера-титана
Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.
- Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.
Бак также должен быть приварен к крышке печи.
- Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далееемкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.
Дымоход, пройдя через водяную емкость, выводится на улицу.
В бакедолжно бытьвварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.
Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.
Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.
Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.
По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.
Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом
Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))
Похожие записи в блогеРасширительный бачок сист…Электрический бойлер для …Газовая колонка без дымох…
Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки
Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
- Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
- Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.
Список материалов, которые применяются при создании буржуйки:
- Сталь.
- Чугун.
- Железо.
- Латунь.
- Алюминий.
- Медь.
На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки
| Материал | Теплопроводность, Вт/м*oС | Теплоёмкость, Дж/кг*oС | Температура плавления, oС |
| медь | 382–390 | 400 | 1085 |
| алюминий | 232–236 | 920 | 660 |
| латунь | 97–117 | 400 | 900 |
| железо | 74 | 460 | 1539 |
| чугун | 62,8 | 500 | 1200 |
| сталь | 47 | 540 | 1500 |
| вода | 0,6 | 4200 | — |
| кирпич строительный | 0,2–0,7 | 880 | 1000–1100 |
| пенопласт | 0,036–0,050 | — | 150–200 |
| воздух | 0,025 | 1100 | — |
Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.
Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов
Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.
Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.
Таблица: достоинства и недостатки печки-буржуйки
| Достоинства | Недостатки |
|
|
Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.
Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.
Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников
Буржуйка с водяным контуром работает следующим образом:
- В топку загружают дрова.
- Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
- В систему отопления или водоснабжения поступает горячая вода.
- Остатки тепла и горючих газов через дымоход удаляются из помещения.
- Пепел через колосники падает в зольник.
В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:
- Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне
- Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.
Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи
Фотогалерея: распространённые виды теплообменников
- При необходимости подогрева небольшого объёма воды теплообменник можно установить прямо на дымоход
- Теплообменник прямого сбора испытывает воздействие больших перепадов температур, поэтому его надо делать из толстостенных труб
- В этой конструкции промежуточный теплообменник отсутствует, вода нагревается в баке, установленном сразу на печь
- Теплообменник с большой площадью контакта с огнём будет нагревать воду максимально эффективно, но быстрее прогорит
- Накрученная на корпус печки труба нагревает воду за счёт энергии горячих стенок
Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:
- встроенный в печку бак с водой — ёмкостной бойлер;
- трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
- магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.
Расчёт основных параметров буржуйки с водяным контуром
Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.
При изготовлении буржуйки используют толстостенный легированный металл
Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.
Подготовительные работы перед сборкой обогревателя
Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:
- Повесить на печь защитные экраны.
- Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.
Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание
- В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
- Наметить расположение расширительного бака.
- Провести магистрали с водой.
- Выбрать модель бойлера.
Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.
Необходимые материалы и инструменты
Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:
- Болгарка.
- Электро- или газосварка.
- Электрическая дрель и свёрла.
- Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
- Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
- Уплотнитель или силикон для фитингов.
- Металлический лист из легированной стали.
В качестве основы для изготовления печи могут использоваться:
- Металлические бочки объёмом от 20 до 200 л.
- Автомобильные диски от 2 шт.
- Баллоны из-под пропана или углекислоты.
- Толстостенные металлические трубы диаметром от 150 до 350 мм.
- Металлические фляги для воды на 20, 30 или 40л.
Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона
Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.
Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки
- Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
- Газовый баллон или баллон из-под сжатого газа.
- Труба для дымохода диаметром 150–210 мм.
Пошаговая инструкция изготовления времянки с бойлером:
- Обрезаем газовый баллон. Подвариваем ножки.
Сначала у газового баллона необходимо срезать верхнюю часть
- Вырезаем отверстие для дымохода диаметром 150–210 мм.
- Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.
В нижней части баллона делаются отверстия для удаления золы и образования тяги
- Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.
К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника
- Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.
Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника
- На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
- Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
- Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром
Устройство ёмкостного теплообменника на дымоходе буржуйки
Собираем ёмкостной рекуператор, пользуясь схемой.
С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак
Пошаговая сборка печки с водяной рубашкой:
- Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
- Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).
Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки
- Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
- Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
- Тщательно обвариваем внешние стороны обеих гаек.
В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем
- Привариваем к трубе расширительного бака металлические пластины.
- Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
- Вставляем дымоход в получившуюся конструкцию.
- Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.
На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником
- Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.
Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы
- Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.
Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи
Особенности эксплуатации печки с водяной рубашкой
- Желательно установить в гидросистему датчик температуры и давления.
- Необходимо регулировать тягу в колосниках и в дымоходе.
- Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
- Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
- Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
- Необходимо предусмотреть место слива воды.
- Нельзя топить печь без воды — теплообменник может прогореть.
- После эксплуатации необходимо сливать воду.
Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.
Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.
Чистка и ремонт печи
- раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
- после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;
Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи
- использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.
Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода
Основными мероприятиями по ремонту печи являются:
- Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
- Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
- Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.
Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.
Видео: печка-буржуйка для гаража и чистка дымохода
Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.
127928111 августа 2015
Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.
Печь для бани с теплообменником для воды
Виды теплообменников для банной печи
Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.
По способу крепления теплообменники делятся на два типа:
- внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;

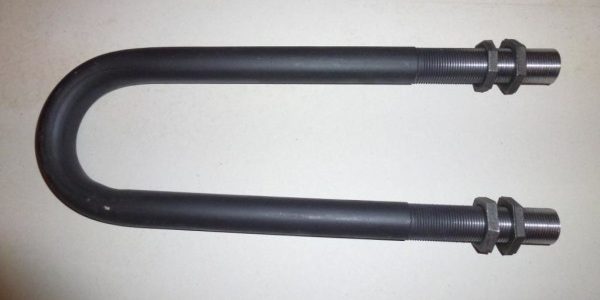

Теплообменник для печи
- внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.
Внешний теплообменник на трубе
На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.
Цены на разные виды теплообменников
теплообменник
Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.
Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).
Пример внутреннего теплообменника из стали в кирпичной печи
Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.
Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.
Принцип работы печи с теплообменником
Банная печь с теплообменником
Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.
За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.
Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.
Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.
Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.
Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.
Расчеты мощности теплообменника
Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.
При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:
- теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;
Пример установки теплообменника в печь
- важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.
Теплообменник для печи
Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.
Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.
Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:
1 кв. м = 10 кВт – 3…4 кВт.
Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.
Изготовление теплообменника
Совет по изготовлению теплообменника
Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.
Теплообменник из листовой стали
В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.
Пример теплообменника для кирпичной банной печи
Теплообменник для печи из кирпича
Цены на листовую сталь
листовая сталь[adrotate group=»5″]
Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.
К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.
В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.
Теплообменник – регистр
Видео – Устройство банной печи с теплообменником
Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.
Теплообменник “Ермак”
Теплообменник “Ермак”
При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.
Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.
Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.
Закрепление выносного бака и монтаж теплообменника
Выносной бак для бани
</h2>
Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.
Баки. Инструкция
Баки. Инструкция
Схема подключения бака и установки печи с теплообменником
Схема подключения
Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.
Схема расположения печи и бака
Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.
Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.
Кронштейны под дном бака
Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.
К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.
Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.
Гибкая подводка воды
Цены на металлопластиковые трубы
металлопластиковые трубыШаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.
Схема монтажа печного теплообменника
Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.
Высверливание отверстий
Протягивание подводки через отверстия в стене
Подключение подводки к теплообменнику
На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.
Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.
Банная печь с теплообменником подключенная
Пример подключения выносного бака к теплообменнику банной печи
Пример подключения выносного бака к теплообменнику банной печи
Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.
[adrotate group=»5″]Теплообменник на трубе
Теплообменник на трубу
Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.
Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.
Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.
Подключение теплообменника на трубе
Паспорт. Теплообменник универсальный
Паспорт. Теплообменник универсальный
Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.
Технические характеристики и цены теплообменников
Диаметр дымохода 105 мм Диаметр дымохода 115 мм Диаметр дымохода 130 мм Цена, руб. 2790 2890 5290 Объем, л 8 8 20 Сталь Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху Нерж. 0,5 и 0,8 мм Нерж. 0,5 и 0,8 мм Вес, кг 2,5 2,5 4,5 Высота, мм 500 600 665 Штуцеры 3/4″ х 2 3/4″ х 2 3/4″ х 2 Видео – Обзор печи с теплообменником для воды на трубе
Похожие записи
Чистка дымохода в бане своими руками Прежде чем разбираться в способах чистки дымохода в бане, стоит узнать, что такое сажа, почему она накапливается на … Устройство дымохода в бане для дровяной печи Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения … Как установить печь в бане Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с … Как сложить печь из кирпича своими руками Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное … Электрическая печь для бани Одни люди не представляют себе банных процедур без запаха горящих дров и настоящего, естественного тепла, другие же, … Как выбрать печь для бани Печь – сердце любой бани. Дровяная, электрическая или газовая, самодельная или фабричного производства, бюджетная или … </h2>
Используемые источники:
- https://sovet-ingenera.com/otoplenie/pechi/pech-s-vodyanym-konturom-dlya-otopleniya-doma.html
- https://kamin-expert.ru/kotlyi/vodonegrevateli/boyler-kosvennogo-nagreva-svoimi-rukami.html
- https://aqua-rmnt.com/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html
- https://banya-expert.com/pechi/pech-dlya-bani-s-teploobmennikom-dlya-vody.html
