печь с лежанкой – это непревзойдённая классика, которая как устанавливалась практически в каждом доме, избе ещё сотни лет назад. Сегодня такие кирпичные конструкции можно встретить как в частных коттеджах, так и в дачных домах.
Агрегаты имеют массу преимуществ, помимо лежака. Они могут оборудоваться духовкой, варочной плитой и работают на дровах. Сама лежанка – это не только место для отдыха, но и возможность добиться максимальной эффективности обогрева. Сама конструкция оборудованная данным элементом лучше и равномерней обогревает дом, а после топки дольше остывает, продолжая отдавать тепло. Также к преимуществам относится достаточно простой принцип строения примитивных конструкций. А составленная профессионалом порядовка, чертежи позволяют возвести кирпичную конструкцию своими руками. Для того чтобы ознакомиться подробней с конструктивными особенностями таких моделей, рекомендуем просмотреть видео в этой статье.
Выбираем порядовку
Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.
Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение
Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды
Интересно знать: такая кирпичная конструкция, работающая на дровах, может иметь как небольшие габариты, лежанку и топочную камеру, так и более сложное строение. Вторая разновидность предполагает возведение своими руками печки, дополнительно укомплектованной духовкой, варочной плитой.
Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.
Кроме того кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.
Особенности печей с лежанкой
Печь с лежанкой и варочной поверхностью, порядовка которой выполнена своими руками может работать в одной из двух режимов. В зависимости от времени года, кирпичная установка на дровах, может работать в летнем или зимнем режиме.
- В летнее время камин оборудуется специальной задвижкой, за счёт чего нагревается только лежанка, варочная плита и духовка. Сам агрегат не прогревается, что позволяет сохранить комфортную температуру в доме;
- В зимнее время года, когда помещение требует особенно интенсивного нагрева, специальная задвижка полностью убирается, что способствует прогреву печи, со всеми сопутствующими элементами.
Часть отопительной конструкции с лежанкой собирается из простого кирпича, что достаточно выгодно и экономично
Для того чтобы печь с лежанкой прослужила как можно больше, для сборки лучше всего использовать шамотный кирпич
Для того чтобы подготовить печку к выпеканию, необходимо также открыть две из трёх заслонок, а после того как топливо полностью прогорит, они снова закрываются. Также топливный отсек необходимо очистить от образующихся продуктов горения (золы, сажи). Тесто помещается в духовой шкаф, третья заслонка тоже задвигается.
Для того чтобы своими руками построить печь из кирпича вам понадобится:
- Порядовка, чертежи;
- Порядка 2500 единиц шамотных кирпичей;
- 900 килограмм глиняного раствора;
- 1900 кг песка из карьера;
- 250-290 килограмм мертеля.
Принцип возведения:
- Первые несколько рядов необходимо хорошо перевязать для придания массивной конструкции дополнительной прочности и устойчивости;
- На третьем и четвёртом производится установка дверцы;
- На пятом и шестом ряду производим монтаж колосника;
- С 7 по 9 ряд начинаем формировать стенки топочного отверстия;
- На 11 и 12 рядах производится установка варочной плиты из чугуна;
- С тринадцатого по четырнадцатый монтируем и устраиваем колпаки, производим усиление конструкции уголками, размером 100х100;
- С 15 по 18 ряды продолжаем формировать топочную камеру, возводить перекрытия;
- На 19 монтируем заслонки;
- С 20 по 23 выполняем стандартную кладку;
- На 24 ряду устанавливаем заслонки;
- Для 25 ряда характерно возведение дымооборота;
- 26-28 ряды укладываются стандартно;
- На двадцать девятом закрепляется стальной лист;
- С 30 по 32 выполняем стандартную кладку;
- С 33 по 36 возводим дымоходную систему;
- На 37 ряду укладываем стальной лист, который будет выполнять роль перекрытия;
- 38 ряд завершает данную порядовку.
Небольшая шведка для дачи, оборудованная топчаном
Печь с лежанкой может быть сконструирована своими руками по принципу шведки. Для этого выбираются соответствующие чертежи, порядовка, видео. Такой агрегат также дополняется варочной плитой и духовым шкафом.
Шведские печки из кирпича дополняются многими печниками лежанкой. Они устанавливаются между двумя помещениями (спальня и кухня), способны равномерно отопить помещения суммарной площадью до 30 квадратных метров.
Агрегат собранный своими руками из кирпича работает в летнем и зимнем режиме. Для работы летом необходимо открыть сразу две существующие заслонки. В зимнее время года, открывается только одна, за счёт чего прогреваться начинает вся печь, а прогретые воздушные массы начинают проходить по длинной дымоходной системе.
Интересно знать: основание такого агрегат небольшое, его размер составляет 1148х765 миллиметров, при габаритах топчана в 1785х638 миллиметров.
Облицовка русской печки с лежаком выполнена одним из наиболее дорогостоящих материалов- изразцами
Все традиционные русские печки, устанавливавшиеся десятки лет назад, дополнительно оштукатуривались
Для возведения нам потребуется:
- Красный кирпич 900 единиц;
- шамотный кирпич 200 единиц;
- Поддувало, дверца для топочного отсека, прочитсные створки, колосник, варочная поверхность, стальные уголки (покупаются отдельно или делаются на заказ).
Шведка с лежанкой: порядовка
Собрать такую печь шведку с лежанкой своим руками, может даже не профессионал, обладающий минимальными навыками и опытом в данной области:
- В первую очередь нам потребуется возвести отдельный фундамент, так как конструкция имеет большую массу, несмотря на средние габариты;
- Далее начинаем выкладывать ту часть, в которой располагается топка;
- Варочная поверхность укладывается на 11-12 рядах;
- 18 ряд усиливается металлическими уголками.
Подробней ознакомиться с данной порядовкой вы можете на представленных фото, а также воспользовавшись данными пояснениями:
- Основной задвижной дымовой канал;
- Задвижной механизм, использующийся в летнее время года;
- Противопожарный потолочный разделитель;
- Варочная чугунная поверхность;
- Колосник;
- Дверца для топочного отсека;
- Поддувальная створка;
- Прочистная створка;
- Уголки и полоски, изготовленные из стали;
- Варочный отсек;
- Печурки;
- Камерный глухой отсек;
- Колпаковый механизм;
- Зимняя дымоходная горизонтальная система;
- Вертикальная дымоходная система для варочной поверхности;
- Вентиляционный отсек;
- Входное отверстие, в которое устремляются разогретые газы (используется в зимнем режиме);
- Место, в котором газы входят в дымоходную систему;
- Отверстие входного типа;
- Байпас;
- Зазоры температурного типа.
Отопительно-варочные печи с лежаком
Самыми удобными в использовании считаются конструкции, лежанка в которых располагается на уровне стандартной кровати. Такой вариант удобен в использовании, как взрослым, так и детям.
В целях дополнительного удобства, печка с лежанкой устанавливается своими руками между такими помещениями как кухня (варочная поверхность, духовка) и спальня. Таки образом обогрев будет более интенсивным, быстрым и равномерным.
Основным моментом, который следует учесть при постройке кирпичной печки для дома или дачи – это обязательное возведение дополнительного фундамента, который не привязывается к фундаменту самого дома. Этот элемент необходим, так как суммарный вес кирпичного устройства очень большой.
Массивный агрегат, установленный на дополнительный фундамент и облицованный шамотной плиткой
Небольшой очаг с местом для отдыха, поверхность облицована штукатуркой и камнем
За счёт правильно сложенной своими руками конструкции, лежак не перегревается и на него можно стелить одеяла, пледы
Безопасней всего оборудовать один из очагов герметично закрывающимися дверцами
Для того чтобы увеличить мощность и теплоотдачу устройства, поверхность облицована плиткой
Принцип возведения дополнительного фундамента:
- Печь с лежанкой устанавливается на армированный бетонный каркас. Плита должна быть больше самого отопительного агрегат и немного выступать со всех сторон;
- В качестве основы вырывается котлован, глубиной до 100 сантиметров. Учитывайте то, что между обоими фундаментами понадобится оставить немного свободного пространства (около пяти сантиметров);
- Сначала на днище котлована засыпаем слой песка (около 100 миллиметров), производим его утрамбовку водой. Далее укладываем и утрамбовываем щебёнку;
- Дополняем и усиливаем фундамент армирующим каркасом, в основе которого лежат вертикальные стойки и горизонтальное армирование (два уровня);
- Производим закрепление каркаса посредством проволоки. Заливаем фундамент бетоном так, чтобы он заканчивался немного ниже уровня напольного покрытия.
После того как фундамент полностью высохнет, на поверхность укладывается рубероид, желательно в два слоя. После чего первый ряд кирпича укладывается на сухую, а второй с раствором.
Данное видео, поможет вам более детально и подробно ознакомиться с процессом сборки своими руками печи с лежанкой:
<index>Сегодня печное оборудование представлено в широком ассортименте, но особой популярностью среди потребителей пользуется Шведка с лежанкой. В ней гармонично сочетались русская и голландская печки. Многоходовки, соединенные с определенными элементами колпаковой печи, позволили сделать эффективную тепловую конструкцию, которая отличается небольшим размером, высоким КПД и универсальной эксплуатацией. Если вы хотите иметь такую конструкцию у себя дома, тогда вам не помешает узнать, как происходит строительство печи Шведки с лежанкой своими руками.
Характерные особенности печки
Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.
Печку чаще всего размещают в простенках. Она имеет:
- оборудованную варочную поверхность;
- одну или две духовки;
- отапливаемую лежанку.
Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП). Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.
Из чего состоит печка
Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.
К конструктивным особенностям Шведки относят:
- Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
- Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
- Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.
Учитывая передвижение газов по Шведке, после завершения топки вьюшка должна быть плотно закрыта. В противном случае, печка за короткое время остынет и насосет холодный воздух.
Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.
Плюсы и минусы
Перечень преимуществ печки представлен:
- небольшими размерами;
- многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
- высоким коэффициентом теплоотдачи и КПД;
- возможностью пристроить дополнительные элементы (лежанку);
- несложной кладкой: вам нужно просто следовать пошаговой инструкции;
- высокой эстетичностью: печка может стать украшением любого интерьера;
- наличием летнего и зимнего режима;
- быстрым разогревом;
- возможностью перерабатывать любой твердый отопительный материал;
- отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.
К недостаткам плиты относят:
- при работе должны использоваться только качественные материалы;
- для кладки подходит исключительно шамотная глина;
- дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
- не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.
Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.
Изготавливаем фундамент
Перед тем, как начинать строить тяжелое сооружение, нужно залить его фундамент. Но если вы будете делать печку в уже готовом доме, тогда фундамент под нее будете создавать прямо в нем. При этом важно проследить, чтобы основа дома не контактировала с печкой. От того, насколько большой будет печка, зависит глубина ее фундамента: чем объемнее конструкция, тем глубже нужно делать фундамент.
Создаем подушку
Перед заливкой фундамента важно провести подготовительные работы. В первую очередь, нужно поставить разметки. После можно перейти к рытью котлована требуемой глубины. Когда вы тщательно утрамбуете его дно, засыпьте туда немного влажноватый песок и опять утрамбуйте. Толщина утрамбованного песчаного шара должна составлять 10-20 сантиметров. Теперь засыпьте все щебнем на высоту 15 сантиметров. Его тоже нужно утрамбовать.
Создаем опалубку
Перед тем, как заливать раствор, нужно построить и смонтировать опалубку. Для создания боковых стенок подойдут любые деревянные рейки. Если возникли зазоры, закройте их полиэтиленом и прикрепите его степлером. Опалубка должна быть выше почвы и доставать к фундаменту. Ее можно сделать прямо по краю котлована.
Заливаем раствор
Когда опалубка установлена, залейте фундамент раствором. Для него вам потребуется крупный гравий, цемент и песок.
Минимальная высота заливки – 15 сантиметров. Когда залили первый слой, вертикально поставьте в него арматурные прутья – это будет связывать этот слой с бетонной смесью.
Заливаем облегченный раствор
Арматурные листы залейте более облегченным бетоном, слой которого должен доходить до земли. Когда все сделали, выровняйте эту смесь и подождите, пока она немного затвердеет. После этого накройте ее стальной армирующей сеткой и залейте бетоном на толщину опалубки. Залитую стяжку выровняйте и оставьте высыхать 27-30 дней.
Создаем гидроизолирующую поверхность
Когда стяжка высохла, снимите опалубку. Основу покройте слоем гидроизоляции, сделанного из проклеенных шаров рубероида. Когда все готово, начинайте укладку печных стен.
Порядовка печки
Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.
- Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
- Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
- Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
- Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.
- Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
- При выкладке 7 ряда ШК обустраивается топка.
- 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
- 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
- Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
- Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
- Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
- Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
- 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
- При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
- 19 ряд — создание вытяжки из ВК и формирование двух СК.
- 20 и 21 ряд выполняются по одной схеме.
- При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
- 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
- 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
- В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
- Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
- 29 ряд возвращает кладку к изначальному размеру.
- Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
- Завершающий этап – выкладка последних рядов.
Отделка печи
В процессе отделки конструкции вы можете использовать любые материалы. Наиболее распространенными вариантами считаются:
- побелка;
- декоративный камень;
- плитка;
- сочетание различных материалов.
Если вы делаете печь из нового красивого кирпича, то можете оставить все так.
Как понять, что печь готова к работе?
Пользоваться можно только полностью высохшей печкой. Если задвижки вашей плиты сухие, значит, печь высохла. Можно проверить и другим способом: положите в чистку скомканные газеты на несколько дней. Если после этого они будут сухими, то печь хорошо просушилась.
Правильный запуск печки
Мокрым изделием запрещено пользоваться. Печка должна быть полностью высушенной. Для этого придется подождать почти месяц. Первые 14 дней проведите «холодную сушку», затем 14 дней используйте «теплую сушку». Для контроля сушки используйте сухие газеты. Если они после пребывания в печке остаются сухими, тогда она готова к эксплуатации.
На завершающем этапе проведите «горячую» сушку: протапливайте печку, медленно увеличивая объем топочного материала.
<center></center>
Итог
Как видите, создание шведки – это не очень сложная процедура, для которой существует четкая инструкция. Но если вы сомневаетесь, что сможете качественно проделать работу, воспользуйтесь услугами мастера или купите уже готовую модель. Лучше изначально потратиться на отопительную систему, чем потом мерзнуть в холодную погоду.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Построить шведку сможет домашний мастер, имеющий опыт работы каменщиком и знающий технологию построения печей. Конструкции шведки достаточно сложна, поэтому она не годится для первичного обучения такого технологического процесса. В этой статье мы рассмотрим и сделаем «Шведку» с лежанкой своими руками. Печь выполняет одновременно две функции, поэтому относится к категории отопительно-варочных.
Среди населения нашей страны найдется много людей, желающих полежать и погреться на печке. Чтобы эта мечта осуществилась, не нужно заниматься строительством классической русской печи. Она занимает в доме много места, а ее КПД слишком низок.
Характерные особенности
Основание печи составляет 3х4,5 кирпича. Габариты лежанки равны 2,5х7 кирпичей. Теплоотдача такой конструкции приближается к 3500 Вт. Этого вполне достаточно чтобы в помещении 35 кв. метров было всегда тепло. Поэтому можно не проводить отопление в комнату.
«Шведка» может работать в двух режимах:
- Летний;
- Зимний.
Для увеличения надежности изделия, топливник, совместно с прилегающими каналами, оборудован футеровкой, для строительства которой был использован огнеупорный кирпич.
Изготовление фундамента
Любое строительство тяжелого сооружения, всегда начинается с заливки фундамента. Но если дом уже построен, то основание придется создавать в уже рабочем здании. Но при любых обстоятельствах, фундамент дома не должен быть связан с печной конструкцией. От того, насколько большую печь вы задумали сложить, зависит глубина залегания основания. Чем массивнее, тем глубже.
Создание подушки
Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.
Строим опалубку
Чтобы можно было начать заливать раствор, проводится строительство и монтаж опалубки. Боковые стенки изготавливаются из любых деревянных реек. Образовавшиеся зазоры закрываются полиэтиленовой пленкой, которая укрывает опалубку и крепится степлером.
Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.
Читайте также: Классическая русская печь с лежанкой своими руками
Заливка бетонного раствора
После установки опалубки, фундамент заливается грубым раствором. В его состав входит:
- Крупный гравий;
- Цемент;
- Песок.
Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.
Легкая бетонная смесь
Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.
Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.
Гидроизолирующая поверхность
После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.
3D порядовка Шведки с лежанкой
Необходимые материалы
Порядовка «Шведки»
Ниже приведена печь отопительно-варочной конструкции, с лежанкой, с подробной порядовкой.
- Два первых ряда выкладываются с обоюдной перевязкой швов;
- При закладке 3 ряда, предусматривают установку дверки для очистных работ. Также оставляют место для монтажа поддувальной дверки. Этот ряд одновременно перекрывает также поддувальную дверцу;
- 4 ряд. Выкладывается камера для золы;
- 5 ряд. Перекрывает поддувальную дверцу.
- 6 ряд перекрывает газоходы, выходящие на лежанку. Здесь же монтируется колосниковая решетка. Высокая температура в топке, становится причиной расширения решетки. Поэтому, с каждой стороны оставляют небольшой зазор. Его засыпают хорошо высушенным мелким песком;
- Топочная дверца устанавливается в 7 ряду. Дверная рамка должна быть обернута асбестовым листом, толщиной не менее 5 мм. Аналогичным способом выполняется крепление задвижки летнего хода;
- 8 ряд заканчивает выкладку лежанки. Перевязка швов должна быть выполнена с соблюдением всех технологических правил.
- Монтаж дверки, через которую будет осуществляться очистка сажи, делается в 9 ряду;
- Для получения топки воронкообразной формы, стесывается 10 ряд кирпича;
- Кирпичи 11 ряда, служат для создания пазов по всему периметру плиты, учитывая размер зазора. После этого на поверхность глиноасбестового раствора устанавливается варочная поверхность. Горизонтальность проверяется строительным уровнем;
- 12 ряд служит для перекрытия газоходов, проходящих сквозь топочную камеру.
- Затем, соблюдая технологию перевязки швов, кладутся 13–22 ряд; Задвижка зимнего хода предусматривается в 22 ряду;
- 23–26 ряд служит для выкладки отопительного щитка;
- Для монтажа общей задвижки используется 27 ряд. Она фиксируется смесью асбеста с глиной. В кирпичах высекается специальная ниша, куда будет вставляться рамка. Размер такого углубления учитывает будущее расширение металла;
- 28 ряд перекрывает один газоход. Второй с габаритами 12х18 см остается открытым;
- 29 ряд выкладывается с 5 см напуском.
- 30 ряд служит для выкладки дымового канала (12х19 см);
- Кладка 31 ряда выполняется в 5 кирпичей. Получается дымовой канал с габаритами — 13х26 см. Чтобы отходящие газы выходили плавно, кирпичи можно слегка стесать;
- Окончанием строительства печи будет выкладка оставшихся рядов.
Читайте также: Устройство и виды русских печей
Скачать проект
Скачать порядовку печи Шведка с лежанкой можно По Ссылке Тут.
Когда печь готова к работе
Пока конструкция хорошо не высохнет, пользоваться ею нельзя. Первая же топка начнет ее разрушать.
Надо сказать, что даже хорошо просушенную печь, нельзя сильно растапливать в первые дни эксплуатации.
Как нужно запускать печь
Категорически запрещается эксплуатировать мокрое изделие. Печь должна полностью высохнуть. Этот процесс может продлиться около 4 недель. Сначала выполняется «холодная сушка». В оставшиеся две недели печь подвергается «теплой сушке».
В это время прочистные дверцы заполняются сухими газетами. Когда бумага не будет сыреть, можно говорить о хорошо высохшей печи.
Проводится также «горячая» сушка. Печь начинают протапливать, постепенно увеличивая топочный материал.

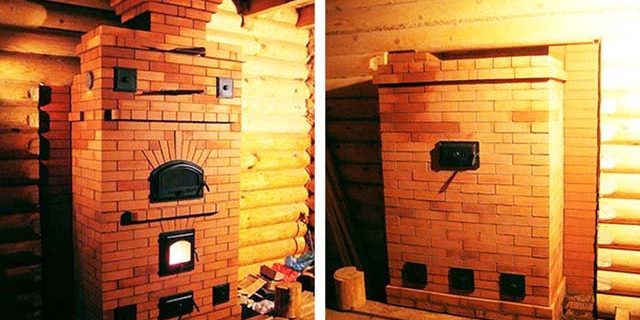

Фото различных печей с лежанками
Немного истории
Печь Шведку с лежанкой, придумал Г. Резник, проживающий под Рязанью в селе Новики. Журнал «Дом», в 8 выпуске 2010 года рассказал о его разработке. И впервые опубликовал ее порядовку. В качестве основы своей конструкции автор использовал схему «Голландки».
Похожие статьи:Печь «Шведка» разных вариаций, печь с духовкой «Москвичка»Отопительно-варочная печь «Малютка»: конструкция и проект с порядовкойРеактивная печь для дома своими рукамиКак сделать русскую печь с плитой и лежанкой своими руками
Для приготовления пищи и постоянного обогрева частного дома площадью 30…50 м² как нельзя лучше подойдет отопительно-варочная печь «шведка», сложенная из кирпича. Несложная конструкция сооружения позволяет сэкономить на строительстве — закупите материалы и выполняйте кладочные работы своими руками. От нас — описание устройства печки, некоторые нюансы возведения плюс три проекта со схемами и порядовками.
Конструкция и принцип работы
Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.
Как работает шведская печка:
- Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
- Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
- Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
- Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.
Примечание. Существуют печи с горизонтальными газоходами, но из-за накопления сажи подобные конструкции применяются реже.
Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.
Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.
Нюансы строительства
Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:
- Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
- Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
- Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
- Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
- «Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.
Важный момент. Для перемещения газов внутри вертикальных каналов требуется хорошая тяга. Оголовок дымохода придется поднять минимум на 60 см выше конька и проследить, чтобы он не попал в зону ветрового подпора других зданий.
Указания по ведению работ
В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:
- Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
- На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
- Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
- Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
- Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
- Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.
Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.
Выкладываем классическую «шведку»
Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.
Замечание. В представленной модели отсутствует канал летнего прохода газов, так что использовать печку для готовки удобнее зимой. Устройство отопителя в разрезе показано ниже на картинке.
Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:
- кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
- кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
- колосниковая решетка 30 х 20 см;
- духовка 45 х 25 х 29 см;
- дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
- панель варочная 2 конфорки из чугуна 410 х 710 мм;
- задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
- уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
- полоса стальная сечением 50 х 5 мм длиной 2 м;
- лист металлический толщиной 2 мм – 1 м².
По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.
По готовности печка — «шведка» выкладывается согласно представленным порядовкам:
- Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
- Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
- Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
- После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
- На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
- Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.
Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.
Порядок кладки шведской классической печи смотрите на видео:
Примечание. Здесь и далее использованы материалы сайта «Отопительные печи и камины» белорусского мастера Николая Золотарева.
Проект печки с лежанкой и плитой
Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.
В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.
Сколько и какие стройматериалы понадобятся для кладки:
- красный полнотелый кирпич (стандартный) – 870 шт.;
- шамотный камень типа ША-8 – 140 шт.;
- колосники размером 415 х 240 мм;
- панель чугунная варочная 65 х 31 см;
- заслонка 13 х 25 см – 2 шт.;
- дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
- уголок №5 (50 х 50 х 5 мм) длиной 1 м;
- полоса стальная поперечным сечением 50 х 5 мм – 7 м;
- пластина металлическая 375 х 360 мм.
Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:
- Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
- Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
- На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
- Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
- Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
- На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
- Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.
Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:
Печь для отопления двухэтажного дома
Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.
Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.
Материалы для постройки:
- кирпич глиняный красный (полнотелый) – 950 шт.;
- кирпич шамотный ША-8 – 18 шт.;
- колосники 200 х 300 мм;
- плита на 2 конфорки 71 х 41 см;
- задвижка 130 х 130 мм – 3 шт.;
- дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
- равнополочный уголок 40 х 5 мм – 2 м;
- полоса 50 х 5 мм – 5 м;
- лист металла 50 х 80 см.
Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно.
Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:
- Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
- Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
- После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
- Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
- Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).
Замечание. Высота основной секции печки составляет 2.6 м. Если потолки помещения выше, добавьте требуемое количество рядов кирпичей между ярусами 32—35.
После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:
- Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
- Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
- Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.
Более наглядно порядок возведения печки демонстрируется на видео:
Напоследок о сушке и растопке
Заключительный этап строительства – просушивание тела печи, предварительное протапливание. В этом плане «шведка» требует осторожного подхода:
- Сразу разжигать дрова в топливнике нельзя.
- Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
- В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.
Совет. Во время первых растопок откройте дверцы для прочисток и засуньте в проемы смятые газеты. Бумага сначала пропитается влагой, затем начнет сохнуть. Когда газета перестанет отсыревать, процесс сушки можно считать законченным.
Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.
Используемые источники:
- https://msk-kamin.ru/news/pech-s-lezhankoy-poryadovka-skhema-kak-sobrat-otopitelno-varochnye-i-kaminnye-modeli-svoimi-rukami/
- https://laminatepol.ru/29596-pechi-shvedki-s-lezhankoy.html
- http://pechnoedelo.com/otopitelno-varochnye/pech-shvedka-s-lezhankoy-reznika.html
- https://otivent.com/pech-shvedka-svoimi-rukami
