Паяльник для полипропиленовых труб не нагревается, ремонт своими руками

В наше время при создании различных трубопроводов все чаще используют полимерные каналы. Они обладают массой преимуществ перед аналогами из металла. Особого внимания заслуживают полимерные трубы. Цена за 1 метр этих конструкций существенно ниже, чем у металлических аналогов. Их отличительной особенностью является удобный монтаж. Такие трубные конструкции спаиваются посредством специального паяльного аппарата.

В этой статье мы разберем устройство упомянутого прибора, перечислим наиболее популярных производителей техники и расскажем об устранении своими руками наиболее типичной поломки. У вас также будет возможность посмотреть фото и видео по теме данного материала.

Устройство прибора

Большинство паяльных аппаратов обладают приблизительно одинаковой конструкцией. Отличия заключаются лишь в форме и способах установки специальных насадок.

Любой паяльник для полипропиленовых труб состоит из:

• корпуса и рукоятки;
• терморегуляторе;
• нагревательном тэне, помещенном в кожух из металла;
• сменных насадок, покрытых тефлоном.

По способу функционирования рассматриваемые приборы во много напоминают обычный утюг.

Некоторые специалисты так и называют эти аппараты. Функционирование прибора достаточно простое. Тэн увеличивает температуру плиты, внутри которой он находится. От нее тепло передается на насадки. Именно эти нагревательные элементы способствуют размягчению полимера до нужной консистенции.

Терморегулятор позволяет контролировать процесс нагрева. Эта деталь отвечает за поддержку необходимого температурного режима, не допуская перегрева установленных насадок. Если терморегулятор неисправен, работать прибором будет непросто. Нагревательные элементы могут сильно перегреваться. Это негативно отразится на длительности их эксплуатации. Металлическая часть плиты со временем начнет плавиться. В результате прибор станет непригодным для выполнения пайки труб.

Важно выбирать паяльный аппарат, оснащенный качественным терморегулятором. У дешевых моделей данный элемент работает нестабильно. Это приводит к тому, что подогрев полипропиленовых конструкций осуществляется неравномерно. Уровень температуры может быть чрезмерно высоким или, наоборот, низким.

Заметим, что для опытных специалистов такой дефект не является критичным. В то же время новички смогут эффективно выполнить задачу лишь с применением абсолютно исправного паяльника. Связано это с тем, что профессионалы интуитивно работают с прибором, и благодаря своим навыкам смогут свести к минимуму последствия использования нестабильного аппарата.

На основе выше написанного делается простой вывод — лучше применять качественную и надежную технику, чем возиться с плохо функционирующим паяльником. При этом желательно использовать аппаратуру с терморегулятором, позволяющим осуществлять плавную регулировку температурного режима.

Результат пайки также зависит от качества сменных насадок. Эти элементы напрямую влияют на качество создаваемого стыка. Ключевой фактор в выборе насадок состоит в показателе толщины тефлонового покрытия.

Обратите внимание на то, что у большинства дешевых моделей упомянутый слой очень тонкий. Поэтому он довольно быстро выгорает. Это приводит к залипанию полипропилена на насадке. В результате сокращается рабочая площадь паяльного элемента. Это приводит к ухудшению качества формируемых стыков.

Разнообразие моделей

Изделие ‘Ермак’

В продаже встречается два вида паяльных аппаратов. Первая разновидность оснащается плоским жалом. У второго вида прибора паяльный элемент выполнен в форме цилиндра. Каждая разновидность обладает своими особенностями. По мнению многих специалистов модели с жалом в форме цилиндра более удобны. Поскольку паяльный элемент обладает компактными размерами, прибор можно применять даже в условиях небольшого пространства.

Каждая разновидность аппарата оснащается своим типом сменных насадок. У моделей с плоским жалом насадка устанавливается посредством специального болта. На плите присутствует несколько отверстий для подключения двух или трех насадок.

У моделей с цилиндрическим жалом нагревательные элементы выглядят в виде хомутов. Они обжимают цилиндр и крепятся с помощью нескольких болтов. Сменные насадки у второй разновидности аппаратов (в отличие от первой) не прокручиваются относительно своей оси. Это существенно облегчает процесс пайки. Поскольку не возникает необходимости в подкручивании болтов.

К комплектации насадок также нужно относиться внимательно. Чаще всего в наборе присутствует минимум три насадки. Некоторые модели оснащаются шестью сменными нагревательными элементами для работы с конструкциями разных сечений.

На сегодняшний день наиболее популярными производителями паяльников для полипропиленовых конструкций являются следующие бренды:

• Ермак;
• Штурм;
• Quick;
• Wavin ekoplastik;
• Kraftool;
• Lava;
• Neo.

Чтобы выбрать инструмент нужно узнать какой из них лучше. Для этого достаточно ознакомиться с отзывами потребителей. Отметим, что лучше потратить немного больше средств, и приобрести качественный инструмент от хорошо известного бренда, чем приобретать дешевый китайский прибор.

Также обращайте внимание на мощность аппаратуры. Как правило, у приборов этот показатель может равняться от 800 до 1500 Вт. Такие аппараты используют для пайки конструкций с размером сечения 15, 20, 32 и 50 миллиметров. Если речь идет о стыковке изделий с диаметром до 63 миллиметров, лучше использовать аппаратуру с мощностью 1700 и более ватт. Также существуют модели предназначенные для пайки изделий, сечение которых составляет 75, 90 или 110 миллиметров.

Обычно в комплектацию оборудования входит стандартный набор дополнительных элементов.

Как правило, в перечне присутствует:

• сменные насадки;
• болты;
• транспортировочный контейнер;
• подставка;
• терморукавицы;
• рулетка;
• уровень;
• инструкция.

Старайтесь выбирать инструмент максимально укомплектованный всем необходимым. Это позволит вам сэкономить средства и время. Техника известных производителей в большинстве случаев поставляется со всеми необходимыми дополнительными элементами. Часто паяльники могут комплектоваться ножницами для подрезки труб.

Типичная поломка: паяльный аппарат не нагревается

Разберем реальный случай ремонта прибора RSP-2a-Pm от чешской компании Wavin ekoplastik. Проблема заключалась в следующем: аппарат грелся, но не набирал необходимый показатель температуры. При этом во время работы внутри прибора возникал звук искрящихся контактов. Аппарат интенсивно использовался в течение года.

Ремонт устройства был начат с его разборки. Дальше нужно было установить причину неисправности. Сначала была проверена плата управления. Далее, паяльник включили и определили показатель напряжения на выходе упомянутой схемы.

Выполняя проверку, не нужно дожидаться полного разогрева жала. Подобная процедура будет уместна в случае тестирования электроники. В нашем примере нужно было лишь определить причину поломки. После проверки платы необходимо было бы переходить к диагностике тэна.

Рассматриваемый экземпляр паяльного аппарата включался. Четко загорались индикаторы нагрева. Было сделано предположение о том, что проблема кроется в цепях тэна. Для точной идентификации поломки пришлось разобрать защитную решетку нагревательного элемента.

Было принято решение проверить терморегулятор, прикрученный к нагревателю. Основной задачей этого компонента является дополнительная защита. Работа прибора полностью управлялась посредством электроники. Терморегулятор был вмонтирован для того, чтобы избежать неуправляемости тэна в случае повреждения тиристора.

В случае достижения максимально допустимой температуры биметаллические контакты предохранительного устройства разомкнуться, и прекратят работу главного нагревательного компонента. В конкретном случае произошло подгорание упомянутых элементов. В результате размыкание контактов начало происходить при температуре меньше предельной. Это и было главной причиной постоянного недогрева прибора.

Для устранения этой проблемы можно было осуществить ремонт терморегулятора. Но это задача очень сложная и трудоемкая. Замена рассматриваемого элемента была неосуществимой по причине отсутствия запчастей.

В итоге ремонтником было принято решение об удалении из цепи терморегулятора и соединения ее напрямую. Для этого элемент отсоединили от контакта тэна. Затем новая, приобретенная в магазине, клемма была обжата на другом проводе, синего цвета. Для решения этой задачи допускается использования клемм в изоляции.

Старайтесь применять исключительно термоустойчивые кембрики. Они должны выдерживать режим высоких температур.

Обжатие клеммы выполняется специальными клещами. На худой конец можно использовать и плоскогубцы. Главное, чтобы процедура выполнялась качественно и надежно. После ее осуществления кабель в клемме должен быть неподвижным.

После выполнения процедуры отключения терморегулятора нужно было выполнить сборку прибора. В процессе ее осуществления было установлено повреждение фиксатора проводов. Для устранения этой поломки был использован обычный пластиковый хомут. После выполнения фиксации кабелей, лишние части пластика были обрезаны.

Далее была закончена сборка прибора. После этого аппарат был протестирован на исправность. Паяльник снова заработал как часы. Информацию из этой статьи вы сможете использовать при ремонте различных моделей паяльников.

Отопление и водопровод из полипропилена (PP-R) выигрывает у прочих пластиковых систем по важному критерию — цене материалов и комплектующих. Вторую статью расходов – монтаж сетей – многие домовладельцы сводят к нулю простым способом – выполняют работы самостоятельно. Для сварки соединений приобретается 2 приспособления — паяльник для полипропиленовых труб с набором насадок и специальные ножницы. Остается выяснить, какой сварочный аппарат лучше выбрать для домашнего пользования.

Конструкция сварочного аппарата для ППР

Ручной электрический паяльник (мастера называют его «утюгом»), предназначенный для пайки пластиковых труб и фитингов, состоит из таких деталей:

• корпус с трансформаторным блоком, термостатом и органами управления, оснащенный рукояткой;
• спереди корпуса установлен нагревательный элемент мощностью от 500 до 2 кВт в зависимости от модели;
• подставка и кабель электропитания, подключаемый к обычной розетке 220 вольт.

Справка. В инструкции по эксплуатации производители указывают, что аппарат годится для стыковки различных пластиковых труб. На практике электропаяльники используются при монтаже систем из ППР, полиэтиленовые, металлопластиковые и ПВХ трубопроводы соединяются другими способами.

Разогрев полипропиленовых деталей производится с помощью насадок диаметром 16…63 мм (бытовая серия), покрытых тефлоновым антипригарным слоем. Внешний вид и принцип работы аппарата имеет определенное сходство с обычным утюгом:

1. Пользователь включает нагрев и выставляет регулятором требуемую температуру, для полипропилена – 260 °С.
2. Когда платформа с насадками достигает заданного температурного порога, термостат отключает нагревательный элемент.
3. В процессе спайки труб поверхность «утюга» начинает охлаждаться, поэтому автоматика снова активирует нагрев.

Для сварки деталей из PP-R допускается отклонение от установленного предела не более 5 градусов, полипропилен разогревается до порога плавления. Превышение температуры ведет к изменению структуры материала – пластик «течет» и заполняет проходное сечение трубы.

Недостаточный нагрев дает некачественное соединение, теряющее герметичность спустя 3—12 месяцев. Как правильно сварить полипропиленовый стык, читайте в отдельном материале.

Разновидности «утюгов»

Ручные паяльники для пластиковых труб делятся на типы по следующим признакам:

1. Форма нагревательного элемента, бывает стержневая либо мечевидная. К цилиндрической платформе Ø32 мм насадки крепятся специальными хомутами, на плоской – скручиваются через отверстия.
2. Конструкция термостата – механическая либо электронная. Последняя более точно поддерживает температуру для пайки.
3. Количество насадок, прикрепляемых к электрическому нагревателю одновременно – от 1 до 4 шт.
4. Назначение. Профессиональные и любительские модели различаются по цвету корпуса, конкретную окраску выбирает сам производитель.

Примечание. Сварочные аппараты для профи, например, Dytron Polys P-4, чаще комплектуются микропроцессорным регулятором, поддерживающим температуру в пределах 260±1.5 °С. Вторая удобная опция – звуковой сигнал, оповещающий об окончании нагрева, моменте перестановки и времени охлаждения стыка.

Как правило, любительские серии паяльников оснащаются механическим термостатом и ручной регулировкой. Электроника и звуковое оповещение – признак аппарата профессионального класса (помимо цвета и стоимости).

Охарактеризуем различные формы греющих элементов:

• прямая стержневая и мечевидная платформа используется при пайке ППР труб диаметром 16…63 мм и одновременно вмещает 2—4 насадки;
• для раструбного сваривания магистралей более 63 мм применяется «утюг» со сферическим элементом, куда крепится 1 пара насадок;
• угловая цилиндрическая платформа нужна для работы в труднодоступных местах, максимальное число насадок – 2.

Сварочные аппараты редко продаются «голыми». Обычно комплект включает 3 «ходовых» насадки – под трубу 20, 25 и 32 мм. В расширенном наборе представлены все типоразмеры в диапазоне 16…63 мм. Качество и надежность насадок зависит от толщины тефлонового слоя. Покрытие дешевых элементов быстро истирается, полипропилен начинает налипать в процессе нагрева.

Справка. Полный комплект паяльного оборудования также включает ножницы для отрезки труб, фиксирующие зажимы, ключи под крепление насадок, строительный уровень и даже перчатки.

Какой паяльник лучше – стержневой или мечевидный

Судя по отзывам мастеров–монтажников, форма нагревателя не влияет на качество соединения труб малых диаметров. Зато играют роль другие факторы:

• если сравнивать оборудование одной ценовой категории, паяльник для полипропилена с плоской платформой обойдется дешевле;
• мечевидным элементом, куда можно поставить 3 пары насадок, удобнее пользоваться на столе, нежели при сборке готовых секций отопления в помещениях частного дома;
• стержневая платформа позволяет крепить насадку на конце нагревателя и работать в стесненных условиях, добираясь в труднодоступные места;
• колодочную насадку на хомуте проще заменить в процессе монтажа.

Совет. Не последнюю роль играет балансировка электроприбора по весу. Проверьте, насколько удобно аппарат лежит в ладони и возьмите более подходящую модель.

Популярные бренды и цена оборудования

Ассортимент «утюгов» для пайки трубопроводов ППР очень широк, поэтому составить вменяемый рейтинг изделий непросто. Предлагаем другой подход: перечислим производителей паяльников, которые чаще других фигурируют в отзывах на различных форумах:

1. Высшая ценовая категория — Rothenberger (Германия), Dytron (Чехия), Rekon (Британия, производится в Китае). Цены колеблются в пределах 235…400 у. е.
2. Электропаяльники средней стоимости — CANDAN (Турция), Valtec (Италия – Китай), PATRIOT (США – Китай), SUPER-EGO (Испания). Цены – от 55 у. е.
3. Прочие аппараты дешевле 50 долларов, выпускаемые в странах бывшего СССР и Китае. Производителей очень много: Forte, Brima, «Калибр», «Энкор», «Ресанта» и так далее.

Цены сварочных нагревателей сильно зависят от комплектации. Набор качественных насадок типоразмерами до 63 мм включительно стоит дороже любого китайского паяльника. Сравнение дешевых приборов с более дорогими смотрите на видео:

Второй фактор – надежность конструкции аппарата. Например, любительская версия чешского бренда Dytron Polys P-1b обойдется в 155 у. е., профессиональная Dytron Polys P-4a стоит уже 215 у. е.

Рекомендации по выбору паяльника

Мастерам, давно работающим с полипропиленом, наши советы не нужны – они поняли на собственном опыте, какой инструмент лучше выбирать. Другое дело – новички и обычные домовладельцы, желающие единожды сэкономить на монтаже и спаять отопление своими руками. Вам следует подбирать паяльник по таким критериям:

• мощность;
• цена;
• геометрия нагревателя и количество устанавливаемых насадок;
• удобство штатива (подставки).

Совет первый. Для тренировки по свариванию и пайки домашней отопительной системы из полипропилена достаточно купить недорогой китайский аппарат. Он спокойно выдержит монтажные работы и послужит впоследствии, в случае ремонта или переделки. Некоторые нюансы эксплуатации дешевого инструмента мы раскроем далее.

Перейдем к остальным рекомендациям:

1. Достаточная мощность необходима «утюгу», чтобы оперативно реагировать и подогревать платформу при контакте с трубой и фитингом. Прибору с одной насадкой вполне хватит 600 Вт для сварки трубопроводов диаметром до 40 мм.
2. Под 3 насадки и трубы Ø16…32 мм выбирайте паяльник мощностью до 1.2 кВт, больше не нужно.
3. Если бюджет позволяет, покупайте сварочный прибор турецкого производства, например, CANDAN. Паяльник надежный и относительно качественный, проверенный мастерами.
4. Для работы в неудобных условиях лучше взять стержневую версию аппарата.
5. Не экономьте на насадках – приобретите 2—3 нужных типоразмера, но хорошего качества.
6. Проследите, чтобы паяльник не болтался в штативе, это снижает удобство ведения работ.

Теперь об экономии путем аренды оборудования. Новичку брать «утюг» напрокат невыгодно – проще купить дешевый аппарат низшей ценовой категории. Но иногда крупные продавцы полипропилена проводят акции – при покупке определенного количества труб дают паяльник во временное пользование бесплатно.

Если вы решили выбрать недорогую модель паяльника, надо учесть один нюанс: такой инструмент зачастую подводит с температурой нагрева, погрешность достигает ±10 градусов. Выход из ситуации простой: с помощью контактного термометра либо пирометра подгоняете реальную температуру опытным путем, делая замеры и подстраивая аппарат ручным регулятором.

Замечание. Поступайте аналогичным образом, когда работаете с полипропиленом неизвестного происхождения. Такой материал часто плавится раньше времени или, наоборот, требует более интенсивного прогрева.

Проблема с болтающимся штативом тоже вполне решаема. Подставка прикручивается к столу струбциной, а паяльник фиксируется в гнезде саморезом, как это сделано выше на фото. И последнее: шнур питания дешевых моделей быстро перекручивается возле корпуса, медные жилы переламываются. Необходимо следить за проводом либо ужесточить его изолентой.

Заключение

Идеальным вариантом для домашнего мастера остаются паяльники для полипропиленовых труб от турецких производителей. Они пристойно выдерживают температуру сваривания и обладают достаточным запасом мощности. Ресурса аппарата хватит, чтобы смонтировать пластиковые трубы в собственном жилище и помочь еще десятку соседей. Главное, правильно выберите мощность и геометрию «утюга».

ДомойОсторожно! Электрический токУтюг для пайки полипропиленовых труб. Цена и советы экспертов Полипропиленовые трубы прочно вытесняют металлические при монтаже различных трубопроводов. Лёгкие и достаточно прочные, такие трубы могут надёжно соединяться между собой при помощи универсального утюга для пайки. Профильный рынок располагает заметным разнообразием подобной техники, с которой может справиться любой домашний мастер. Сегодня мы поговорим о правильном выборе утюга и немного каснёмся цен.

Принцип пайки полипропилена

Утюг для полипропиленовых труб реализует принцип диффузионного соединения при нагреве контактируемых между собой участков. При этом  поперечное сечение трубы размягчается, приобретает требуемую пластичность, а аморфность пластика позволяет ему при силовом воздействии прочно сплавляться с другой поверхностью из того же материала.

Для повышения температуры участка полипропиленовой трубы используется электрический ток, а прижим соединяемых между собой участков определяет качество образующегося соединения.

Важно, что термодиффузионная пайка эффективна только в том случае, когда выполняется соединение материалов того же химического состава. В противном случае различия в температуре размягчения и в физических свойствах не обеспечат надёжного соединения.

Для большинства марок полипропилена рабочая температура нагрева под последующую сварку составляет 260 °С.

Способы соединения полипропиленовых труб

Полипропилен – химически инертный пластический материал, характеристики которого позволяют успешно применять его при обустройстве сколь угодно сложных по расположению бытовых трубопроводов. В частности, данный материал обладает следующими достоинствами:

• Экологически безвреден, и не влияет на состав питьевой воды и пищевых продуктов;
• Обладает механической прочностью и стойкостью против ударных нагрузок;
• В нагретом состоянии имеет достаточную пластичность, и допускает гибку по сложному контуру;
• Отличается химической стойкостью при повышенных температурах;
• При эксплуатации не имеет неприятных запахов.

Единственным недостатком полипропиленовых труб считается его повышенная хрупкость при температурах около 0°С и ниже.

Соединение полипропиленовых труб производится в двух основных вариантах: стыковое, когда разогреваемые участки труб прижимаются друг к другу своими торцевыми поверхностями, и объёмное, при котором соединение происходит по поверхности стыка между одной деталью (трубой) и смежной с ней (фитингом, муфтой и т. д.). В первом случае соединение отличается меньшей прочностью, и может не выдержать малейшего искривления осей смежных участков. Поэтому оно применяется значительно реже: в основном, для коротких труб, труб, заключённых в направляющие втулки из более жёсткого материала, а также при небольших расходах перекачиваемых жидкостей.

Утюг для  полипропиленовых труб использует принцип именно объёмного соединения.

Устройство и комплектация утюга для пайки полипропиленовых труб

Данный аппарат, состоит из следующих частей:

1. Опорной рамы, на которой смонтированы все узлы устройства.
2. Нагревательного элемента (ТЭНа), работающего от бытовой электросети напряжением 220 В.
3. Рамки, с посадочными местами в виде полуколец под сменные нагревательные насадки. Таких мест обычно – два, что позволяет производить термодиффузионную сварку одновременно четырёх деталей полипропиленового трубопровода.
4. Комплекта сменных насадок. Их количество обычно зависит от назначения и степени универсальности утюга. Насадки, как правило, изготавливаются из меди, и изнутри покрываются тефлоновым противопригарным покрытием. Базовый комплект включает в себя насадки диаметром 16…40 мм.
5. Системы управления, которая включает в себя термостат, выполняющий регулирование параметров процесса нагрева насадок и блока автоматики, который предназначен для включения/выключения питания.

Выпускаются также и более профессиональные исполнения таких приборов. Они отличаются расширенным комплектом сменных насадок и наличием специальных ножниц для разрезания труб (некоторые производители комплектуют такие аппараты также дисковым торцевателем, применение которого увеличивает качество торца разрезанных труб). Впрочем, трубы диаметром до 100…150 мм можно разрезать и при помощи обычной ножовки по металлу.

Замена или закрепление насадок производится при помощи болтов, поэтому к прибору полагается также специальный ключ.

Бытовые исполнения таких утюгов отличаются сравнительно небольшой мощностью и размерами, легко размещаются в специальном кейсе, и могут оперативно переноситься на другое место своего применения.

Цены утюгов для пайки полипропилена

Диапазон цен на утюги для пайки полипропиленовых труб составляет от 1500 руб. до 16000 руб. Конечно, никто не даст гарантию что китайский аппарат, за самую минимальную сумму, прослужит вам долго и не сломается при пайке второго соединения. Китай, как известно, и в Африке Китай! Для бытового использования вполне подойдут аппараты за три или четыре тысячи рублей.

Есть всего три параметра, влияющих на стоимость аппаратов:

• Мощность. Тут всё просто, чем выше мощность тем быстрее разогревается утюг и пайка больших диаметров будет идти быстрее. На рынке представлены аппараты от 600 Вт. до 1500 Вт. Если вы никуда не спешите, а пайка труб не ваш основной доход то берите утюги мощностью 600 Вт.
• Комплектация. Если вы хотите иметь полную обойму сменных насадок и в придачу приобрести ножницы для резки полипропилена вместе с измерительной рулеткой, то будьте готовы заплатить чуть больше. Кстати говоря, выгоднее купить всё в комплекте чем по отдельности.
• Производитель. Ярких и известных всем производителей, типа Bosch или Makita вы здесь не найдёте, во главе списков тут другие названия. За качество каждого говорить не буду, но советую обратить внимание на фирмы Welder и Wester. За многие модели этих утюгов придётся заплатить чуть больше четырёх тысяч рублей.

Технология и последовательность термодиффузионной пайки

Предварительно соединяемые элементы трубопровода и сам прибор необходимо подготовить к применению. Подлежащие соединению участки труб тщательно очищают от грязи, пыли и посторонних частиц. Например, небольшой кусочек фольги, прилипший к внутренней поверхности трубы или муфты/фитинга, становится источником неполного прогрева поверхности, и, следовательно, причиной неудовлетворительного соединения труб.

Те же процедуры выполняют и со сменными насадками. Их внутренняя поверхность не должна иметь жировых отложений, которые замедляют процесс нагрева, и вызывают ненужный перерасход электроэнергии.

Недопустимо наличие на поверхности трубчатых элементов частиц воды. В процессе нагрева труб вода будет испаряться, и образовывать паровую рубашку, которая снизит температуру поверхности, ухудшая тем самым качество соединения.

Перед применением термодиффузионной пайки стоит внимательно осмотреть участки труб, подлежащих соединению. На поверхностях не должно быть задиров, раковин, выступов и прочих дефектов. Они либо усложнят процесс позиционирования труб перед сваркой, либо ухудшат качество выполнения операции.

Непосредственно прибор к сварке готовят так:

1. Устанавливают в посадочные места рамки нужный комплект насадок: с буртом – для муфты или фитинга, без бурта – для трубы. Детали надёжно закрепляют болтами, следя за тем, чтобы соблюдалась соосность элементов. Проверку соосности производят введением внутрь обеих насадок стальной трубы, внешний диаметр которой соответствует внутреннему диаметру инструмента: если зазор по обе стороны равномерен, значит насадки установлены правильно.
2. Устанавливают на приборе, либо подбирают по нижеследующей таблице режим нагрева насадок:

Внешний диаметр трубчатого элемента, мм	Время нагрева, с	Время выдержки, с
16…25	5…7	4
32…50	8…18	6
63…75	24…30	8…10

Примечание. Утюги, снабжённые таймером, реагируют на достижение заданного режима нагрева переключением светового индикатора с красного цвета на зелёный, и обратно. При этом время первичного прогрева паяльника до требуемой температуры может быть больше указанного в таблице, что не является недостатком.

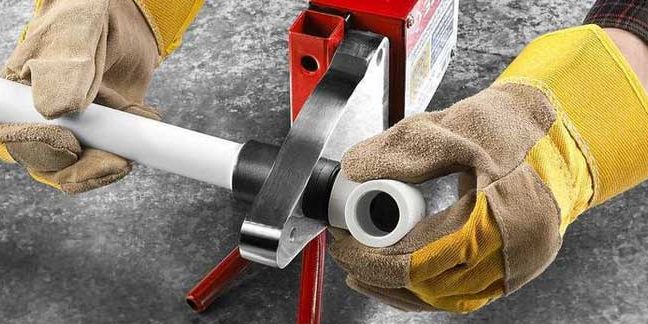

1. Вставляют в насадки до упора соединяемые изделия, при этом трубу крепко прижимают к фитингу до тех пор, пока на ней не образовался буртик от избытка выдавленного полипропилена.  Нежелателен зазор между соединяемыми частями. Нарушение технологии выдержки полипропилена под повышенной температурой может привести либо к оплавлению материала, либо к некачественному соединению. Манипулировать соединяемыми деталями в процессе пайки не допускается.
2. После окончания процесса пайки нельзя соединённые трубы извлекать из прибора: требуется некоторое время для того, чтобы соединение остыло. Также недопустимо изменять ось трубчатого соединения, изгибать его и т. п. При дефектнойпайке элементы повторному использованию не подлежат, и заменяются на новые.

Рекомендации по выбору утюга и типичные ошибки при его применении

В продаже имеются как бюджетные модели (производства КНР или Турции), а также более профессиональные устройства швейцарского, либо немецкого производства. Утюги для пайки полипропиленовых труб может иметь регулятор мощности, но такие модели стоит рекомендовать более опытным пользователям, поскольку слишком быстрый нагрев труб вызывает их оплавление. Обычно утюг выбирают по температуре нагрева (не менее 260 °С) и диаметрам сменных насадок.

При пользовании прибором следует помнить:

• Работа с устройством при температурах ниже 12…15 °С ухудшает качество сварки (пластик становится более хрупким);
• Работать рекомендуется в защитных перчатках;
• Не стоит одновременно использовать обе пары насадок, поскольку в таком режиме аппарат быстро перегревается;
• Наиболее удачная пайка произойдёт в том случае, когда используется полипропилен от одного производителя;
• Наплывы на поверхности необходимо удалять только после полного остывания деталей.

После работы все рабочие поверхности устройства следует тщательно очистить.

При выполнении монтажа инженерных систем всё чаще специалисты отказываются от использования металлических труб и делают свой выбор в пользу пластиковых изделий. Для обеспечения герметичного соединения они используют особое оборудование — утюг для сварки полипропиленовых труб. Технология использования этого инструмента предполагает предварительный разогрев концов труб, которые впоследствии соединяются. В результате образуется надёжный шов.

Содержание

Виды оборудования для сварки трубопроводов

Утюги, которые используются для соединения полипропиленовых труб, бывают двух разновидностей: ручные и механические. Последние чаще всего выбирают строительные организации, которые постоянно выполняют работы по монтажу трубопроводов и проведению переоборудования инженерных коммуникаций. Такое оборудование относится к группе стационарного, а используют его главным образом для создания надежного соединения труб большого диаметра.

Для успешного решения проблем, возникающих в быту и связанных непосредственно с монтажом трубопроводов и их ремонтом, владельцу жилища достаточно приобрести ручной утюг для сварки полипропиленовых труб. Этот инструмент для пайки полипропиленовых труб отличается компактными размерами, поэтому его можно легко перемещать. У такого оборудования имеются определенные особенности. Применять его можно для сварки трубных конструкций с диаметром, не превышающим 50 мм.

В своём составе ручные утюги содержат:

• систему управления температурой;
• ручку;
• нагревательный элемент.

Советы по выбору ручного утюга

Если вы осознали для себя потребность в этом оборудовании, то советуем приобрести именно ручной утюг для сварки трубопроводов, поскольку для использования в быту он подходит оптимальным образом. К тому же он стоит недорого. Чтобы ваш выбор был правильным, необходимо, находясь в магазине и рассматривая модели, ориентироваться на технические характеристики этого оборудования.

Подбирая для себя в магазине подходящую модель утюга, необходимо выяснить характеристики заинтересовавшего вас прибора.

Мощность прибора

Эта характеристика у рассматриваемого оборудования является одной из самых важных, поскольку она определяет температуру нагрева, которая создаётся во время сварки труб. Для надежного соединения конструкций, которые имеют диаметр до 100 мм, чаще всего используется инструмент мощностью 850 Вт. Чаще всего его приобретают для использования в быту. К группе профессионального оборудования относятся ручные утюги, имеющие мощность 2 кВт. Они имеют более узкую сферу использования. Довольно часто их применяют при проведении работ по прокладке автономной канализации.

Предел рабочей температуры

Величина этого показателя не должна быть ниже 230 градусов Цельсия. Только при выполнении этого условия будет обеспечена качественная сварка труб и фитингов. Специалисты для обеспечения надежной герметичности соединяемых труб рекомендуют проводить сварочные работы при температуре 260 градусов Цельсия.

Комплект поставки

Он может быть различным и зависеть от производителя инструмента, который вы решили приобрести. Прежде всего, следует определиться, для каких целей вы планируете использовать оборудование. Простейший комплект для утюга включает насадочный ключ. Благодаря ему обеспечивается возможность работы с трубами нескольких диаметров. Для использования в быту популярностью пользуются утюги, которые имеют среднюю комплектацию. В чемоданчике находится 4−5 насадок диаметром 20−40 мм, которые чаще всего и используются.

Выбирая утюг для бытового использования, нужно уточнить, можно ли устанавливать на утюг насадки других типоразмеров. Если вы планируете использовать оборудование для соединения труб разного диаметра, то в этом случае разумнее приобрести профессиональный набор. В его составе присутствует большое количество насадок, а также имеются дополнительные инструменты:

• резак;
• ножницы;
• уровень.

Насколько качественным окажется инструмент для пайки полипропиленовых трубных конструкций, во многом зависит от выбранной фирмы-производителя.

Материал покрытия насадок

Это важный момент, на который также следует обратить внимание. Хотя сегодня производители предлагают насадки из различных материалов, самым лучшим является тефлоновое покрытие.

Форма нагревательного элемента

В зависимости от неё на нагревательном элементе можно установить различное количество насадок. Если их несколько, то появляется возможность одновременно проводить работы с изделиями различного диаметра.

Производитель и цена

Непосредственно до похода в магазин за утюгом для труб из полипропилена необходимо пообщаться с монтажниками, которые специализируются на проведении таких работ. Они дадут вам важные советы и рекомендации относительно того, какое оборудование лучше всего подойдет для решения ваших задач. В утюге самым важным моментом является точность установки температуры, а также ее поддержание на уровне 260 градусов Цельсия. Будут ли обеспечены перечисленные выше условия, во многом зависит от страны-производителя приобретаемого вами оборудования.

Ещё один важный момент, который заслуживает внимания, — в какой стране происходила сборка прибора, который вы решили приобрести. Следует знать, что приборы для пайки труб, которые были собраны в Китае, вряд ли будут высокого качества. Многих такая продукция привлекает тем, что она стоит недорого.

Следует знать и еще об одном важном моменте. Паяльники, которые были произведены в Поднебесной, в большинстве случаев выдерживают только два рабочих цикла. Однако по причине своей невысокой цены они полностью ее окупают.

Если для вас главное — не цена, а качественная работа инструмента, то в этом случае внимание необходимо обратить на продукцию, произведенную в Чехии. Эти утюги для пайки труб отличаются высоким качеством, которая отражается на их стоимости. На рынке также можно обнаружить и утюги для пайки труб от турецких производителей. Их причисляют к средней категории в плане качества, при этом их стоимость вполне приемлемая.

Рассматривая подходящие варианты утюга для пайки труб, не нужно сразу же отбрасывать аппараты, которые были произведены в России. Специалисты заявляют о том, что они в состоянии конкурировать с зарубежными аналогами по таким показателям, как долговечность и эффективность использования. Главным их достоинством является то, что при всех своих плюсах они имеют более доступную цену.

Если утюг для пайки труб вам необходим для выполнения разовой работы, то в этом случае стоит отказаться от его покупки и узнать, в какую сумму вам обойдется взять такой прибор напрокат. Отдельные фирмы готовы предложить нуждающимся подобную услугу.

Стоимость утюга также варьируется в зависимости от того, к какой группе относится оборудование — профессиональное или для бытового использования. Если вы решили приобрести прибор бюджетного класса, то для вас расходы на его покупку составят 50 долларов. Дорогой вариант утюга для сварки пластиковых труб обойдётся будущему владельцу в 200 долларов.

Принцип работы с паяльником

После покупки необходимого вам аппарата не следует сразу же начинать проводить работу с его использованием. Прежде всего, вы должны обратить внимание на инструкцию по эксплуатации, в которой содержатся важные рекомендации по правильному использованию прибора. Только ознакомившись с важной информацией, можно переходить к использованию ручного паяльника. Он должен применяться следующим образом:

• сначала утюг необходимо разогреть до температуры 260 градусов;
• после этого детали, которые необходимо соединить между собой, помещаются в насадку;
• следует тщательным образом выдержать время разогрева, ориентируясь на рекомендации, которые содержатся в инструкции. После этого необходимо состыковать трубы и дать деталям остыть, чтобы произошло окончательное затвердевание сварного шва.

Рекомендации по использованию утюга

Многие модели утюгов, которые предлагаются на рынке, имеют регулятор мощности. Однако приобретать такое оборудование можно только опытным пользователям. Если начинающий по незнанию настроит прибор на быстрый нагрев, то это может привести к оплавлению труб. В большинстве случаев при выборе утюга ориентируются на температуру нагрева, которая не должна быть ниже 260 градусов. Также внимание уделяют диаметру сменных насадок.

Перед тем как использовать оборудование, следует помнить о следующих моментах:

• при выполнении сварки пластиковых труб следует использовать защитные перчатки;
• специалисты не рекомендуют одновременно использовать обе пары насадок, поскольку тогда может произойти перегрев аппарата;
• для того чтобы была обеспечена качественная пайка, необходимо использовать для соединения полипропиленовые трубы одного производителя;
• при выполнении сварочных работ с помощью утюга для пластиковых труб возникающие на их поверхности наплывы необходимо удалять только после того, как соединяемые детали остынут;
• по завершении сварочных работ необходимо провести работу по тщательной очистке рабочих поверхностей устройства.

Для надежного соединения пластиковых труб сегодня используется специальное оборудование — утюг для пайки. Приобрести его можно в специализированных магазинах. Чтобы не ошибиться с выбором прибора, необходимо проконсультироваться с продавцом, который подскажет, какое оборудование будет оптимальным для решения стоящих перед вами задач.

Чтобы было обеспечено надежное соединение труб, необходимо выполнять указания, которые содержатся в инструкции к прибору, а также не забывать про соблюдение рекомендаций от опытных монтажников. В этом случае будет обеспечено высокое качество монтажных работ.

Нередко при эксплуатации бытовых водопроводных систем из полипропилена возникает необходимость в их ремонте или наращивании, что невозможно без специального оборудования для пайки. В качестве подходящего для этих целей инструмента обычно используются покупные приборы особой конструкции, высокая стоимость которых вынуждает пользователей задуматься об их изготовлении своими руками.

Данный подход хорош не только тем, что позволяет сэкономить значительные средства и не тратить время на освоение приёмов работы с незнакомым оборудованием. Благодаря самостоятельному изготовлению удаётся изучить все тонкости обращения с такими приспособлениями, что, в конечном счёте, сказывается на качестве пайки полипропиленовых и других пластиковых труб.

Паяльник на основе старого утюга

В том случае, когда принято решение об изготовлении паяльника для труб своими руками – сделать это можно, воспользовавшись оставшимися в хозяйстве старыми запчастями. Один из наиболее распространённых вариантов его изготовления из подручных средств предполагает использование для этих целей уже отслужившего свой срок электрического утюга.

Для реализации этого проекта потребуются следующие комплектующие и запчасти:

• старый утюг, рассчитанный на мощность не менее 800 Ватт;
• пластина дюралюминия подходящего размера;
• стальные планки от старого детского конструктора;
• провода, тумблер, ненужная ручка от разобранной дрели или болгарки, чтоб было удобно держать паяльник.

Паяльник для труб из утюга работает по тому же принципу, что и заводское специализированное изделие. Спираль (ТЭН) нагревается, передает тепло подошве, и вставленной в нее насадке. Это позволяет плавить полипропиленовые трубы, и спаивать их. Температура на самодельном паяльнике выставляется максимальная (должна быть 260-265 ℃). Приготовив все эти детали и материалы, можно будет начать сборку.

•
•
•

•
•
•

Сначала с утюга демонтируется кожух, что позволяет получить доступ к его внутренностям. Затем рабочая часть подошвы срезается посредством болгарки, а на её место имеющимся болтом крепится вырезанная по форме основания пластина из дюралюминия. Далее из запчастей конструктора нужно собрать коробку и надёжно закрепить её на подошве.

На элементах короба фиксируются тумблер и ручка от болгарки, после чего к переключателю подводится один конец сетевого провода. Второй проводник вместе с отводом от тумблера через асбестовые трубки подсоединяются к нагревательной спирали.

Насадки для фиксации на полипропиленовых трубах придется купить отдельно. При желании параллельно цепи питания можно включить гнездо с лампочкой, ток через которую необходимо ограничить посредством гасящего резистора. Для того чтобы сделать эту простую конструкцию своими руками потребуется минимум времени.

С регулятором нагрева

Чтобы контролировать температуру нагрева самодельного паяльника для полипропиленовых труб, устанавливают термопару. Для сборки устройства, оснащённого регулятором нагрева рабочей подошвы, потребуется дополнительные детали и запчасти, а именно:

• терморегулятор, термопара и два наконечника;
• стрелочный индикатор со специальной шкалой (с «нулём» и двумя секторами);
• проводники в изоляции длиной не менее одного метра каждый;
• асбестовая вата.

Ещё до начала работ следует обратиться к токарю и попросить его изготовить два наконечника особой формы (под штуцер и под вывод нагревателя). Размеры этих наконечников выбираются исходя из диаметра подготовленной для сборки трубки.

Прядок сборки своими руками паяльника для полипропилена с терморегулятором выглядит так:

1. Сначала с утюга удаляется кожух, после чего с его подошвы демонтируется регулятор температуры, а также все ненужные детали и проводка. После такой разборка должна остаться чистая гладильная плита.
2. Затем с помощью дрели в наконечниках просверливаются отверстия диаметром порядка 6-ти миллиметров, после чего они прикручиваются болтами к очищенному от посторонних деталей корпусу (со стороны «носика»). С противоположной стороны подошвы в ней просверливаются отверстия диаметром, подходящим для монтажа корпуса термопары.
3. К термопаре подпаиваются провода длиной порядка одного метра. Вслед этим посредством таких же проводников осуществляется подводка к нагревательной спирали. Все эти провода выводятся наружу через имеющееся в рукоятке утюга отверстие. Сама она крепится непосредственно на кожухе.
4. На завершающем этапе работ пространство между кожухом и плитой заполняется асбестовым материалом (ватой), выполняющим функцию теплоизолятора. По завершении этой операции кожух возвращается на место, в результате чего получается корпус с двумя парами выведенных наружу проводников.

Эти провода подсоединяются к сетевой вилке и терморегулятору по схеме, позволяющей выставлять заданное значение температуры плавления полипропилена (255-265°).

Схема терморегулятора и печатная плата

•
•

•
•

Промышленные образцы с парными насадками

Для изготовления термических насадок промышленных паяльников используются особые материалы, хорошо проводящие тепло (медь, алюминиевые сплавы и подобные им).

Снаружи они покрываются специальным слоем, препятствующим пригоранию полипропилена (чаще всего для этих целей используется тефлон).

Известные образцы насадок для пайки пропиленовых труб различаются как своей формой, так и методом крепления к нагревателю, который может быть различной конструкции. При этом предпочтение обычно отдаётся изделиям, позволяющим устанавливать парные насадки (или сразу несколько их пар).

Возможности такого прибора существенно расширяются, поскольку он становится универсальным по своим техническим показателям.

Рабочие размеры насадок на паяльник (их диаметры) должны соответствовать тому же показателю для полипропиленовых труб и иметь значения от 16 до 110 миллиметров.

Специальные насадки с размерами от 20-ти до 32-х миллиметров должны присутствовать в комплекте любого паяльника, относящегося к категории полупрофессиональных устройств. Специализированные модели паяльных приспособлений могут комплектоваться большим числом парных насадок, диапазон размеров которых расширен до 63-х миллиметров.

Используемые источники:

• https://trubtraid.ru/obsluzhivanie-trub/pajka-trub/remont-payalnika-dlya-polipropilenovyh-trub.html
• https://otivent.com/pajalnik-dlja-polipropilenovyh-trub
• https://proinstrumentinfo.ru/utyug-dlya-pajki-polipropilenovyh-trub-tsena/
• https://tokar.guru/instrumenty/instrumenty-dlya-raboty-s-trubami/vybor-utyuga-dlya-payki-polipropilenovyh-trub.html
• https://svaring.com/soldering/praktika/samodelnyj-pajalnik-dlja-trub
